Tipo de producto	Placa base
Marca	ASRock
Modelo	Z87 Pro3
Socket del procesador	LGA1150
Chipset	Intel Z87
Procesadores compatibles	Core i7 / i5 / i3 / Xeon / Pentium / Celeron (4ª generación Haswell)
Tipo de memoria	DDR3 DIMM
Número de ranuras de memoria	4 (doble canal)
Memoria máxima	32 GB
Frecuencia de memoria soportada	DDR3 1066/1333/1600/1866(OC)/2133(OC)/2400(OC)/2800+(OC)
Ranuras de expansión	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1, 2 x PCI
Gráficos integrados	Intel HD Graphics (según procesador), salidas VGA, DVI-D, HDMI
Audio	Realtek ALC892, audio HD 7.1 canales
Red	Gigabit Ethernet (Realtek RTL8111GR)
Conectores SATA	6 x SATA 6 Gb/s (compatible RAID 0/1/5/10)
Puertos USB (panel trasero)	4 x USB 3.0, 2 x USB 2.0
Conectores USB internos	2 x USB 2.0 (4 puertos), 1 x USB 3.0 (2 puertos)
Conectores de ventiladores	1 x CPU (4 pines), 1 x CPU (3 pines), 2 x chasis (4 pines), 1 x alimentación (3 pines)
Conector de alimentación	ATX 24 pines + ATX 12V 8 pines
BIOS	AMI UEFI BIOS multilingüe, soporte gráfico
Factor de forma	ATX (305 mm x 216 mm)
Sistemas operativos compatibles	Microsoft Windows 8.1/8/7 (32/64 bits)
Precios y disponibilidad	Según distribuidores, modelo discontinuado
Mantenimiento y limpieza	Limpiar con un paño antiestático seco, evitar la humedad
Seguridad	Protección ESD, gestión térmica, overclocking bajo su responsabilidad
Piezas de repuesto y reparabilidad	Contacte a ASRock para las piezas, reparación por profesional

Preguntas frecuentes - Z87 Pro3 ASROCK

¿Qué procesadores son compatibles con la placa base ASRock Z87 Pro3?

La placa base es compatible con procesadores Intel Core i7, i5, i3, Xeon, Pentium y Celeron de cuarta generación (Haswell) en formato LGA1150.

¿Qué tipo de memoria RAM es compatible?

Es compatible con memoria DDR3 DIMM, hasta 32 GB, con frecuencias desde 1066 MHz hasta 2800 MHz en overclocking.

¿Cómo borrar el CMOS en la Z87 Pro3?

Apague el ordenador y desconecte el cable de alimentación. Utilice el puente CLRCMOS1 (pines 2 y 3) cortocircuitándolo durante 5 segundos. Vuelva a colocar el capuchón en la posición predeterminada.

¿Puedo usar refrigeración líquida para CPU con esta placa base?

Sí, la placa tiene conectores para ventilador de CPU (CPU_FAN1 de 4 pines y CPU_FAN2 de 3 pines) compatibles con la mayoría de los sistemas de refrigeración líquida con bomba.

¿Esta placa base es compatible con RAID?

Sí, es compatible con los niveles RAID 0, 1, 5 y 10 a través de los seis puertos SATA 6 Gb/s, con soporte de Intel Rapid Storage.

¿Cómo conectar el panel frontal de la caja?

Utilice el conector PANEL1 de 9 pines. Conecte los cables de su caja respetando la asignación de pines: PWRBTN (botón de encendido), RESET (reinicio), PLED (LED de alimentación) y HDLED (LED de disco duro).

¿Cuál es la salida de video máxima compatible?

Las salidas VGA, DVI-D y HDMI admiten una resolución máxima de 1920x1200 a 60 Hz. HDMI admite profundidades de color de 12bpc, xvYCC y HBR.

¿El BIOS es fácil de usar?

Sí, la placa tiene un BIOS UEFI gráfico multilingüe con interfaz amigable, que permite configurar fácilmente el overclocking, la prioridad de arranque y los parámetros del sistema.

¿Puedo instalar Windows 10 en esta placa base?

Aunque la placa está certificada para Windows 8.1/8/7, generalmente funciona con Windows 10. Sin embargo, algunos controladores específicos pueden requerir actualizaciones.

¿Cuáles son los riesgos del overclocking?

El overclocking puede provocar inestabilidad, sobrecalentamiento y daños a los componentes. Se realiza bajo su propio riesgo. Asegúrese de tener una refrigeración adecuada y siga las recomendaciones del manual.

MANUAL DE USUARIO Z87 Pro3 ASROCK

Gracias por comprar la placa base ASRock Z87 Pro3, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

1.2 Especificaciones

Plataforma

CPU	^TM i7 / i5 / i3 / Xeon®/ Pentium®/ Celeron®en paquete LGA1150
Conjunto de chips
Memoria
	2800+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 (consulte la ADVERTENCIA)
	Intel®

Ranura de expansión

Gráficos

y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM , Intel® HD Graphics 4600

hasta 1920x1200 @ 60Hz

1920x1200 @ 60Hz

1920x1200 @ 60Hz

HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

con puertos DVI-D y HDMI

Audio

ALC892 Audio Codec)

LAN

802.3az

Panel trasero I/O

LED)

/ Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

Almace- namiento

(RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Rapid Storage 12 de Intel y Tecnología Smart Response de Intel), NCQ, AHCI y “Hot Plug”

Conectores

pines)

Características del BIOS

gráfica de usuario multilingüe

CD de soporte

prueba), Versión de prueba de CyberLink MediaEspresso 6.5, Explorador y Barra de herramientas de Google Chrome, Start8, MeshCentral y Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Monitor del hardware

automáticamente la velocidad del ventilador del chasis mediante la temperatura de la CPU)

so

de 64 bits

Certificaciones

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows® de 32 bits. Los sitemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows* no puede utilizar.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de

CMOS

(CLRCMOS1)

(consulte la pág.1, N.º 20)

Borrado de CMOSPredeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 14)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de alimentación del sistema):

conéctelo al indicador del estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

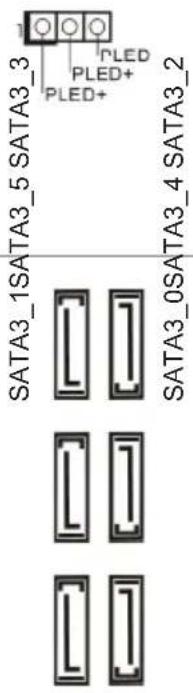

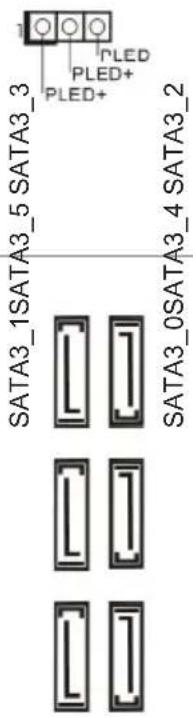

Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág.1, N.º 15)

Conectores Serie ATA3 (SATA3_0: consulte la pág.1, N.º 8) (SATA3_1: consulte la pág.1, N.º 7) (SATA3_2: consulte la pág.1, N.º 9) (SATA3_3: consulte la pág.1, N.º 12) (SATA3_4: consulte la pág.1, N.º 10) (SATA3_5: consulte la pág.1, N.º 11)

Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema.

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Cabezales USB 2.0 (USB2_3 de 9 pines) (consulte la pág.1, N.º 16) (USB4_5 de 9 pines) (consulte la pág.1, N.º 17)

Además de dos puertos USB 2.0 en el panel I/O, esta placa base contiene dos cabezales. Cada cabezal USB 2.0 admite dos puertos.

Cabezal USB 3.0 (USB3_4_5 de 19 pines) (consulte la pág.1, N.º 6)

Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 23)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC'97, instálelo en el cabezal de audio del panel frontal siguiendo los siguientes pasos:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente para el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines)

(consulte la pág.1, N.º 19)

Conecte el altavoz del chasis a este cabezal.

Conector de salida SPDIF

(SPDIF_OUT1 de 2 pines)

(consulte la pág.1, N.º 22)

Conecte el conector

SPDIF_OUT de una tarjeta VGA HDMI a este cabezal con un cable.

Conectores del ventilador de alimentación y del chasis

(CHA_FAN1 de 4 pines)

(consulte la pág.1, N.º 13)

(CHA_FAN2 de 4 pines)

(consulte la pág.1, N.º 24)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

(PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 1)

Conectores del ventilador de la CPU

(CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 25)

(CPU_FAN2 de 3 pines) (consulte la pág.1, N.º 26)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX

(ATXPWR1 de 24 pines) (consulte la pág.1, N.º 5)

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V

(ATX12V1 de 8 pines) (consulte la pág.1, N.º 2)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

Cabezal de módulo infrarrojo

(IR1 de 5 pines) (consulte la pág.1, N.º 18)

Este cabezal admite un módulo infrarrojo opcional de transmisión y recepción inalámbrico.

Cabezal de puerto serie (COM1 de 9 pines)

(consulte la pág.1, N.º 21)

Este cabezal COM1 admite un módulo de puerto serie.
