Produkttyp	Mainboard
Marke	ASRock
Modell	Z87 Pro3
Prozessorsockel	LGA1150
Chipsatz	Intel Z87
Kompatible Prozessoren	Core i7 / i5 / i3 / Xeon / Pentium / Celeron (4. Generation Haswell)
Speichertyp	DDR3 DIMM
Anzahl der Speichersteckplätze	4 (Dual-Channel)
Maximaler Speicher	32 GB
Unterstützte Speicherfrequenz	DDR3 1066/1333/1600/1866(OC)/2133(OC)/2400(OC)/2800+(OC)
Erweiterungssteckplätze	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1, 2 x PCI
Integrierte Grafik	Intel HD Graphics (je nach Prozessor), Ausgänge VGA, DVI-D, HDMI
Audio	Realtek ALC892, 7.1-Kanal-HD-Audio
Netzwerk	Gigabit Ethernet (Realtek RTL8111GR)
SATA-Anschlüsse	6 x SATA 6 Gb/s (RAID 0/1/5/10 Unterstützung)
USB-Ports (Rückseite)	4 x USB 3.0, 2 x USB 2.0
Interne USB-Anschlüsse	2 x USB 2.0 (4 Ports), 1 x USB 3.0 (2 Ports)
Lüfteranschlüsse	1 x CPU (4-polig), 1 x CPU (3-polig), 2 x Gehäuse (4-polig), 1 x Netzteil (3-polig)
Stromanschluss	ATX 24-polig + ATX 12V 8-polig
BIOS	AMI UEFI BIOS mehrsprachig, grafische Unterstützung
Formfaktor	ATX (305 mm x 216 mm)
Unterstützte Betriebssysteme	Microsoft Windows 8.1/8/7 (32/64 Bit)
Preise und Verfügbarkeit	Je nach Händler, Modell eingestellt
Wartung und Reinigung	Mit einem trockenen antistatischen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	ESD-Schutz, Wärmemanagement, Übertaktung auf eigenes Risiko
Ersatzteile und Reparierbarkeit	Kontaktieren Sie ASRock für Teile, Reparatur durch Fachpersonal

Häufig gestellte Fragen - Z87 Pro3 ASROCK

Welche Prozessoren sind mit dem Motherboard ASRock Z87 Pro3 kompatibel?

Das Motherboard unterstützt Intel Core i7, i5, i3, Xeon, Pentium und Celeron Prozessoren der vierten Generation (Haswell) im LGA1150-Sockel.

Welcher RAM-Typ wird unterstützt?

Es unterstützt DDR3 DIMM-Speicher, bis zu 32 GB, mit Frequenzen von 1066 MHz bis 2800 MHz beim Übertakten.

Wie lösche ich das CMOS auf der Z87 Pro3?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Verwenden Sie den Jumper CLRCMOS1 (Pins 2 und 3), indem Sie ihn für 5 Sekunden kurzschließen. Setzen Sie die Kappe wieder in die Standardposition.

Kann ich eine CPU-Wasserkühlung mit diesem Motherboard verwenden?

Ja, das Board verfügt über CPU-Lüfteranschlüsse (CPU_FAN1 4-polig und CPU_FAN2 3-polig), die mit den meisten Wasserkühlungspumpen kompatibel sind.

Unterstützt dieses Motherboard RAID?

Ja, es unterstützt RAID-Level 0, 1, 5 und 10 über die sechs SATA 6 Gb/s-Ports mit Unterstützung für Intel Rapid Storage.

Wie schließe ich das Frontpanel des Gehäuses an?

Verwenden Sie den 9-poligen PANEL1-Anschluss. Schließen Sie die Kabel Ihres Gehäuses entsprechend der Belegung an: PWRBTN (Ein/Aus-Taste), RESET (Reset-Taste), PLED (Netz-LED) und HDLED (Festplatten-LED).

Welche maximale Videoausgabe wird unterstützt?

Die Ausgänge VGA, DVI-D und HDMI unterstützen eine maximale Auflösung von 1920x1200 bei 60 Hz. HDMI unterstützt Farbtiefen von 12 bpc, xvYCC und HBR.

Ist das BIOS einfach zu bedienen?

Ja, das Board verfügt über ein mehrsprachiges grafisches UEFI-BIOS mit benutzerfreundlicher Oberfläche, das eine einfache Konfiguration von Übertaktung, Startreihenfolge und Systemeinstellungen ermöglicht.

Kann ich Windows 10 auf diesem Motherboard installieren?

Obwohl das Board für Windows 8.1/8/7 zertifiziert ist, funktioniert es in der Regel mit Windows 10. Einige spezifische Treiber benötigen jedoch möglicherweise Updates.

Welche Risiken birgt das Übertakten?

Übertakten kann zu Instabilität, Überhitzung und Schäden an Komponenten führen. Es erfolgt auf eigenes Risiko. Stellen Sie sicher, dass Sie ausreichende Kühlung haben und befolgen Sie die Empfehlungen des Handbuchs.

BEDIENUNGSANLEITUNG Z87 Pro3 ASROCK

Vielen Dank, dass Sie sich für das Z87 Pro3 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

1.2 Technische Daten

Plattform

Prozessor

^TM i7 / i5 / i3 / Xeon ^ / Pentium ^ /

Celeron ^® der 4. Generation im LGA1150-Paket

Chipsatz

Speicher

(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher

(siehe ACHTUNG)

Erweiterungs- steckplatz

Grafikkarte

Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Intel ^® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel ^® InTru ^TM 3D, Intel ^® Clear Video HD Technology, Intel ^® Insider ^TM , Intel ^® HD Graphics 4600

von 1920 x 1200 bei 60 Hz

1200 bei 60 Hz

1200 bei 60 Hz

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

DVI-D- und HDMI-Ports

Audio

Audiocodec)

LAN

Rückblende, E/A

und Geschwindigkeit-LED)

Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“

Anschluss

BIOS-

Funktion

mehrsprachiger grafischer Benutzerschnittstellen

Support-CD

CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Hardware-

überwachung

Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)

Betriebssystem

Zertifizierungen

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows ^® -Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows ^® -Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows ^® nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1, Nr. 20)

CMOS löschenStandard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 14)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetrieb-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivität-LED):

Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, BetriebLED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

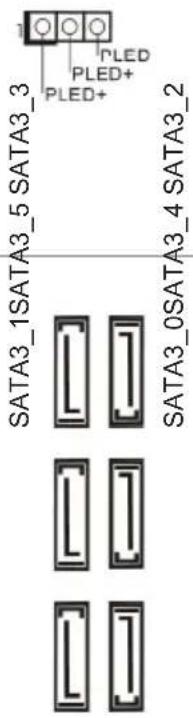

Betrieb-LED-Stiftleiste

(3-polig, PLED1)

(siehe S. 1, Nr. 15)

Serial-ATA-III-

Anschlüsse

(SATA3_0:

siehe S. 1, Nr. 8)

(SATA3_1:

siehe S. 1, Nr. 7)

(SATA3_2:

siehe S. 1, Nr. 9)

(SATA3_3:

siehe S. 1, Nr. 12)

(SATA3_4:

siehe S. 1, Nr. 10)

(SATA3_5:

siehe S. 1, Nr. 11)

Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stiftleiste.

Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

USB 2.0-Stiftleisten

(9-polig, USB2_3)

(siehe S. 1, Nr. 16)

(9-polig, USB4_5)

(siehe S. 1, Nr. 17)

Neben zwei USB 2.0-Ports an der E/A-Blende befinden sich zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.0-Stiftleiste

(19-polig, USB3_4_5)

(siehe S. 1, Nr. 6)

Neben vier USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 23)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie es bitte anhand der nachstehenden Schritte an der Audiostiftleiste (Frontblende):

A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic (Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecherstift- leiste

(4-polig, SPEAKER1)

(siehe S. 1, Nr. 19)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.

SPDIF-Ausgang

(siehe S. 1, Nr. 22)

Bitte verbinden Sie den SPDIF_OUT-Anschluss einer HDMI-VGA-Karte über ein Kabel mit dieser Stiftleiste.

Gehäuse- und

Netzteillüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 13)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(4-polig, CHA_FAN2)

(siehe S. 1, Nr. 24)

(3-polig, PWR_FAN1)(siehe S. 1, Nr. 1)
CPU-Lüfteranschlüsse(4-polig, CPU_FAN1)(siehe S. 1, Nr. 25)		Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
(3-polig, CPU_FAN2)(siehe S. 1, Nr. 26)
ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 5)		Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 2)		Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
Infrarotmodul-Stiftleiste(5-polig, IR1)(siehe S. 1, Nr. 18)		Diese Stiftleiste unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.
Serieller-Port-Stiftleiste(9-polig, COM1)(siehe S. 1, Nr. 21)		Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.
