Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	Z87 Pro3
Socket processore	LGA1150
Chipset	Intel Z87
Processori compatibili	Core i7 / i5 / i3 / Xeon / Pentium / Celeron (4ª generazione Haswell)
Tipo di memoria	DDR3 DIMM
Numero di slot memoria	4 (doppio canale)
Memoria massima	32 GB
Frequenza memoria supportata	DDR3 1066/1333/1600/1866(OC)/2133(OC)/2400(OC)/2800+(OC)
Slot di espansione	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1, 2 x PCI
Grafica integrata	Intel HD Graphics (a seconda del processore), uscite VGA, DVI-D, HDMI
Audio	Realtek ALC892, audio HD 7.1 canali
Rete	Gigabit Ethernet (Realtek RTL8111GR)
Connettori SATA	6 x SATA 6 Gb/s (supporto RAID 0/1/5/10)
Porte USB (pannello posteriore)	4 x USB 3.0, 2 x USB 2.0
Connettori USB interni	2 x USB 2.0 (4 porte), 1 x USB 3.0 (2 porte)
Connettori ventole	1 x CPU (4 pin), 1 x CPU (3 pin), 2 x telaio (4 pin), 1 x alimentazione (3 pin)
Connettore di alimentazione	ATX 24 pin + ATX 12V 8 pin
BIOS	AMI UEFI BIOS multilingua, supporto grafico
Fattore di forma	ATX (305 mm x 216 mm)
Sistemi operativi supportati	Microsoft Windows 8.1/8/7 (32/64 bit)
Prezzi e disponibilità	Secondo rivenditori, modello fuori produzione
Manutenzione e pulizia	Pulire con un panno antistatico asciutto, evitare l'umidità
Sicurezza	Protezione ESD, gestione termica, overclocking a proprio rischio
Ricambi e riparabilità	Contattare ASRock per i ricambi, riparazione da professionista

Domande frequenti - Z87 Pro3 ASROCK

Quali processori sono compatibili con la scheda madre ASRock Z87 Pro3?

La scheda madre supporta i processori Intel Core i7, i5, i3, Xeon, Pentium e Celeron di quarta generazione (Haswell) con socket LGA1150.

Quale tipo di memoria RAM è supportato?

Supporta memoria DDR3 DIMM, fino a 32 GB, con frequenze da 1066 MHz a 2800 MHz in overclocking.

Come cancellare il CMOS sulla Z87 Pro3?

Spegnere il computer e scollegare il cavo di alimentazione. Utilizzare il jumper CLRCMOS1 (pin 2 e 3) cortocircuitandolo per 5 secondi. Riposizionare il cappuccio nella posizione predefinita.

Posso usare un raffreddamento liquido CPU con questa scheda madre?

Sì, la scheda dispone di connettori per ventola CPU (CPU_FAN1 4 pin e CPU_FAN2 3 pin) compatibili con la maggior parte dei sistemi di raffreddamento liquido pump.

Questa scheda madre supporta il RAID?

Sì, supporta i livelli RAID 0, 1, 5 e 10 tramite i sei porte SATA 6 Gb/s, con supporto Intel Rapid Storage.

Come collegare il pannello frontale del case?

Utilizzare il connettore PANNEL1 a 9 pin. Collegare i fili del case rispettando la piedinatura: PWRBTN (pulsante accensione), RESET (reset), PLED (LED alimentazione) e HDLED (LED hard disk).

Qual è l'uscita video massima supportata?

Le uscite VGA, DVI-D e HDMI supportano una risoluzione massima di 1920x1200 a 60 Hz. HDMI supporta profondità di colore 12bpc, xvYCC e HBR.

Il BIOS è facile da usare?

Sì, la scheda dispone di un BIOS UEFI grafico multilingua con interfaccia intuitiva, che permette di configurare facilmente overclocking, priorità di avvio e impostazioni di sistema.

Posso installare Windows 10 su questa scheda madre?

Sebbene la scheda sia certificata per Windows 8.1/8/7, di solito funziona con Windows 10. Tuttavia, alcuni driver specifici potrebbero richiedere aggiornamenti.

Quali sono i rischi dell'overclocking?

L'overclocking può causare instabilità, surriscaldamento e danni ai componenti. Viene eseguito a proprio rischio. Assicurarsi di avere un raffreddamento adeguato e seguire le raccomandazioni del manuale.

MANUALE UTENTE Z87 Pro3 ASROCK

Grazie per aver acquistato la scheda madre Z87 Pro3 ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

1.2 Specifiche

Piattaforma

CPU

^TM i7 / i5 / i3 di 4a generazione / Xeon ^* /

Pentium® / Celeron® in LGA1150 Package

Chipset

Memoria

(OC)/1866 (OC)/1600/1333/1066 non ECC, senza buffer

(si veda la sezione ATTENZIONE)

Slot di

espansione

Grafica

e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, tecnologia Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4600

a 1920 x 1200 a 60 Hz

a 60 Hz

a 60 Hz

(High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)

porte DVI-D e HDMI

Audio

Realtek ALC892)

LAN

I/O pannello posteriore

LED)

centrale/basso/ingresso linea/altoparlante anteriore/microfono

Archiviazione

RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e "Hot Plug"

Connettore

Caratteristi- che del BIOS

CD di

supporto

versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Hardware

Monitor

della velocità della ventola dello chassis mediante la temperatura della CPU)

so

Certificazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows* a 32 bit. I sistemi operativi Windows* a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows* non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 20)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 14)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

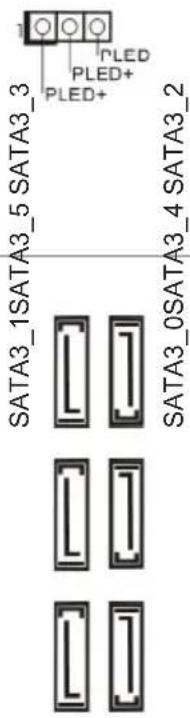

Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 15)

Connettori Serial ATA3 (SATA3_0: vedere pag.1, n. 8) (SATA3_1: vedere pag. 1, n. 7) (SATA3_2: vedere pag. 1, n. 9) (SATA3_3: vedere pag.1, n. 12) (SATA3_4: vedere pag.1, n. 10) (SATA3_5: vedere pag.1, n. 11)

Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0 (USB2_3 a 9 pin) (vedere pag. 1, n. 16) (USB4_5 a 9 pin) (vedere pag. 1, n. 17)

Oltre alle due porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0 (USB3_4_5 a 19 pin) (vedere pag. 1, n. 6)

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 23)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 19)

Collegare l'altoparlante dello chassis a questo header.

Connettore uscita SPDIF

(SPDIF_OUT1 a 2 pin)

(vedere pag. 1, n. 22)

Collegare il connettore SPDIF_OUT di una scheda VGA HDMI a questo header con un cavo.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 13)

(CHA_FAN2 a 4 pin)

(vedere pag. 1, n. 24)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(PWR_FAN1 a 3 pin)(vedere pag. 1, n. 1)
Connettori della ventola della CPU(CPU_FAN1 a 4 pin)(vedere pag. 1, n. 25)(CPU_FAN2 a 3 pin)(vedere pag. 1, n. 26)		Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
Connettore di alimentazione ATX(ATXPWR1 a 24 pin)(vedere pag. 1, n. 5)		Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.
Connettore di alimentazione ATX da 12 V(ATX12V1 a 8 pin)(vedere pag. 1, n. 2)		Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.
Header modulo infrarossi(IR1 a 5 pin)(vedere pag. 1, n. 18)		Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.
Header porta seriale(COM1 a 9 pin)(vedere pag. 1, n. 21)		Questo header COM1 supporta un modulo di porta seriale.
