CH-180 - Páraelszívó Heinner - Ingyenes használati útmutató

Terméktípus	Páraelszívó
Márka	Heinner
Modell	CH-180
Szerelési típus	Szekrény alá / Falra szerelhető
Szélesség	60 cm (kb.)
Mélység	50 cm (kb.)
Magasság	15 cm (kb.)
Súly	10 kg (kb.)
Tápellátás	220-240 V ~ 50 Hz
Motor teljesítmény	150 W (kb.)
Világítás teljesítmény	4 W (LED vagy halogén, kb.)
Sebességfokozatok száma	3
Zsírszűrő típusa	Alumínium háló (mosható)
Aktív szénszűrő	Opcionális (recirkulációs üzemmódhoz)
Csatlakozó átmérő	150 mm (kb.)
Zajszint	50-65 dB (kb.)
Vezérlés típusa	Nyomógombok vagy csúszka
Energiahatékonysági osztály	A (tipikus)
Karbantartás	Zsírszűrő tisztítása havonta; aktív szénszűrő cseréje 3-6 havonta
Biztonsági jellemzők	Termikus védelem, kézi visszaállítás
Elérhető alkatrészek	Zsírszűrők, aktív szénszűrők, izzók, motor (ha javítható)

Gyakran ismételt kérdések - CH-180 Heinner

Hogyan kell telepíteni a Heinner CH-180 páraelszívót?

A telepítést szakképzett szakembernek kell végeznie. Győződjön meg arról, hogy a páraelszívó biztonságosan van rögzítve a falhoz vagy a szekrényhez, 65-75 cm magasságban a főzőfelület felett. Csatlakoztassa a csatornát (ha elszívásos üzemmódban használja), vagy szerelje be az aktív szénszűrőket recirkulációs üzemmódhoz. Kövesse a használati utasítás lépésről lépésre történő utasításait.

Hogyan kell tisztítani a zsírszűrőt?

Távolítsa el az alumínium hálós zsírszűrőt, és mossa le meleg szappanos vízzel vagy mosogatógépben. Szárítsa meg alaposan, mielőtt visszahelyezi. Tisztítsa legalább havonta egyszer a hatékonyság megőrzése érdekében.

Hogyan kell cserélni az aktív szénszűrőt?

Az aktív szénszűrőket csak recirkulációs üzemmódban használják. Cseréjéhez távolítsa el a zsírszűrőt, majd vegye ki a régi aktív szénszűrőt, és helyezzen be egy újat. Cserélje 3-6 havonta, a használattól függően.

Hogyan kell cserélni az izzót?

Először kapcsolja ki a tápegységet. Távolítsa el a lámpaburkolatot (általában egy klip vagy csavar). Cserélje ki az izzót egy azonos típusú és teljesítményűre (pl. 4W LED vagy halogén). Helyezze vissza a burkolatot, és kapcsolja vissza az áramot.

Mi a CH-180 zajszintje?

A zajszint körülbelül 50-65 dB a sebességbeállítástól függően, ami egy normál beszélgetéshez hasonlítható.

Használható a CH-180 csatorna nélkül?

Igen, használható recirkulációs üzemmódban. Be kell szerelni az aktív szénszűrőket (nem tartozék) a szagok elnyeléséhez. A szűrt levegő ezután visszakerül a konyhába.

Mik a CH-180 méretei?

Körülbelüli méretek: 60 cm szélesség, 50 cm mélység, 15 cm magasság. Mindig mérje meg a helyet a telepítés előtt.

Energiahatékony a Heinner CH-180?

Igen, általában A energiahatékonysági osztályú, körülbelül 150W motor teljesítménnyel és LED világítással, így hatékony a mindennapi használatra.

Jár garancia a CH-180-hoz?

A Heinner termékek általában 1-2 év garanciával rendelkeznek. Ellenőrizze a vásárlási bizonylatot, vagy lépjen kapcsolatba a Heinner támogatással a konkrét garanciális feltételekért.

Miért nem működik a páraelszívóm?

Először ellenőrizze a tápfeszültséget és a megszakítót. Győződjön meg arról, hogy a termikus védelem nem kapcsolt ki (várja meg, amíg lehűl, és állítsa vissza). Ellenőrizze azt is, hogy a szűrők nincsenek-e eltömődve. Ha a problémák továbbra is fennállnak, lépjen kapcsolatba egy szakképzett technikussal.

HASZNÁLATI ÚTMUTATÓ CH-180 Heinner

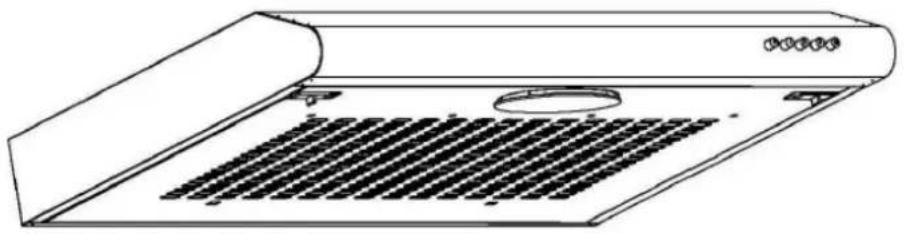

HAGYOMÁNYOS GŐZELSZÍVÓ

Modell: CH-180

• Hagyományos gözelszívó
  • Légszállítás: 130 m³/h
  • Színe: fehér/fekete/barna

Köszönjük, hogy ezt a terméket választotta!

I. BEVEZETÓ

Kérjük, figyelmesen olvassa el a tájékoztatót és őrizze meg az útmutatót a későbbi tájékozódás érdekében!

Ez a kézikönyv tájékoztatást nyújt a gép működtetésére, használatára és karbantartására vonatkozóan.

A gép biztonságos és megfelelő működtetése érdekében kérjük, figyelmesen olvassa el e tájékoztatót az üzembe helyezés előtt!

II. A CSOMAG TARTALMA

Hagyományos gözelszívó
Használati útmutató

Garancialevél

III. BIZTONSÁGI INTÉZKEDÉSEK

Figyelem! Ha sérült/hibás terméket kapott, azonnal kérje annak kicserélését, hibajavítását! A MEGHIBÁSODOTT KÉSZÜLÉKET SOHA NE HELYEZZE ÜZEMBE!

Mindig figyeljen arra, hogy a gyerekek ne játszhassanak a készülékkel!

A készülék rendeltetése háztartásbeli használatra történt!

Az üzembehelyezést mindig engedéllyel rendelkező szakember végezze!

A nem megfelelő tisztítás túzveszélyt okozhat!

A tisztítással kapcsolatos információkat a "BESZERELÉS" fejezetben találja.

A készülék áramtalanítása érdekében soha ne húzza a vezetéket. Mindig a dugaszt fogja!

Tisztítás előtt bizonyosodjon meg arról, hogy a készülék áramtalanítva van!

IV. BESZERELÉS

BESZERELÉS

A. lehetőség

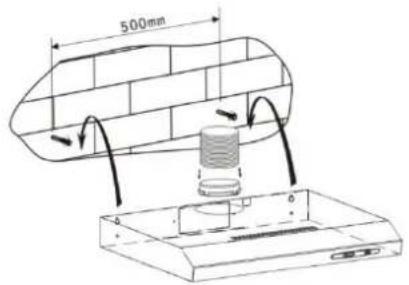

1. A megfelelő hatékonyság érdekében a gözelszívó a használati felülettől 65-75 cm távolságra kell legyen.
2. A falra szerelés érdekében fúrjon 4 nadab 8 mm-es átmérőjű lyukat a falba. Figyeljen a gözelszívó hátánál levő rés középpontjának távolságára.
3. A betétdarabokat helyezze a kifúrt lyukakba.
4. Helyezze be a csavarokat és jól rögzítse azokat!
5. A gözelszívót helyezze rá a rögzített csavarokra.
6. A tartozékok felhasználásával a gózelszívó belső részében levő 2 csavart rögzítse!
7. Helyezze fel a "one way" szelepet a gőzelszívóra.

Pic 1

Pic 2

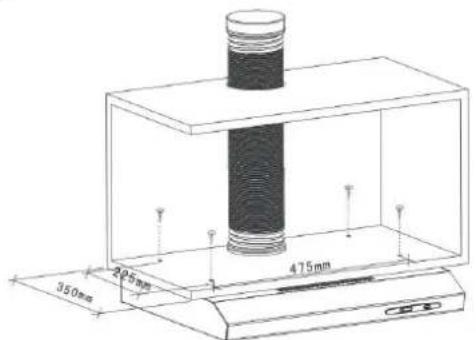

1) Fúrjon 4 darab ∅ 6mm átmérőjú lyukat a rögzítendő felület aljára.
2) A "one way" szelepet helyezze fel a gőzelszívóra, majd a készüléket a csomagban levő 4 csavar segítségével rögzítse a kívánt felület aljára.
3) Az állítható lapot helyezze a gőzelszívó hátára, hogy a rögzítő felület és a készülék között ne maradjon rés!

Megjegyzés: Két elszívási mód lehetséges: függőleges és vízszintes irányban.

A beszerelés előtt válasza ki a megfelelő elszívási módot.

Függőleges elszívás: A 6A ábra szerint, a gőzelszívó hátsó kivezető toldatát fedje le, így a levegő a felső részen fog távozni.

Vízszintes elszívás: A 6B ábra szerint, a gözelszívó felső kivezető toldatát fedje le, így a levegő a hátsó részen fog távozni.

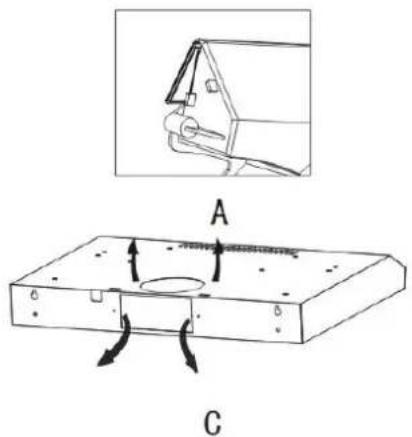

Külső keringetés (outdoor ventilation): Az állító kart helyezze a külső keringető helyzetbe (7A és 7C ábra), helyezze fel a kivezető szerkezetet, kapcsolja be a készüléket és a külső keringetés megvalósul.

Belső keringetés (indoor ventilation): Az állító kart helyezze a belső keringető helyzetbe (7B és 7D ábra), helyezze fel a kivezető szerkezetet, kapcsolja be a készüléket és a belső keringetés megvalósul.

1. "0" helyzetben – a készülék ki van kapcsolva
2. A "low", "middle" és "high" gombokkal a motort kis, közepes és nagy sebességgel működtetheti.
3. A "light" gomb egyszeri megnyomásával bekapcsolja a világítást. A kikapcsolás érdekében nyomja meg a gombot még egyszer.

VI. TISZTÍTÁS ÉS KARBANTARTÁS

A. Csere és tisztítás

1. A szűrőt helyezze 40-50°C-os, enyhény vegyszeres vízbe, és hagyja 2-3 percig állni. Egy puha kefe segítségével isztítsa meg a szűrőt. Kerülje a részek megsérülését.
2. A szüröt mosogatógépben is tisztíthatja. Helyezze be a mosogatógépbe és 60°C-on hagyja tisztulni. A szürő acryl anyagból készült: korrozív vegyszerek használata tilos!
   Figyelem! Tisztítás előtt a készüléket válassza le az elektromos hálózatról!

B. Izzólámpák cseréje

* Az izzólámpák cseréje előtt bizonyosodjon meg arról, hogy a készülék az elektromos hálózatról le van választva!
* A fenti ábra alapján vegye le a szúrót.
* Cserélje ki az izzólámát: max 40W E14.
* Helyezze vissza a szűrót.

VII. HIBAELHÁRÍTÁS

HIBAJEL	LEHETSÉGES OKOK
A készülék nem kapcsolódik be	Ellenőrizze az elektromos csatlakozást.Ellenőrizze a sebességszabályzó gombok megfelelő helyzetét.
A készülék működése nem hatékony	A készüléket nagyobb sebességfokozaton kell működtetni.A szűrő zsírszennyeződéssel teli.A konyha szellőzése nem megfelelő.A keringető üzemmódban működő készülék esetében ellenőrizze a szénszűrő megfelelő működését, vagy cserélje ki azt.A külső keringető üzemmódban ellenőrizze a légvezetéket szabad útját.
A készülék működés közben leállt	Az automata kikapcsoló berendezés üzembe lépett.Kapcsolja ki a készüléket és várjon, míg a rendszer újraindul.Amennyiben a készülék túl alancsonyan van, a biztonsági berendezés gyakrabban fog bekapcsolni. Ez a kérszülék károsodását okozhatja.Külső keringetési üzemmódban ellenőrizze a légjáratok szabad útjait.
A készülék működés közben leállt	Az automata kikapcsoló berendezés üzembe lépett.Kapcsolja ki a készüléket és várjon, míg a rendszer újraindul.Amennyiben a készülék túl alancsonyan van, a biztonsági berendezés gyakrabban fog bekapcsolni. Ez a kérszülék károsodását okozhatja.

VIII. MÜSZAKI ADATLAP

Légszállítás:	130 m^3 /h
Motor:	1x75W
Szín:	Fehér/fekete/barna

KÖRNYEZETTUDATOS HULLADÉKKEZELÉS

Hozzájárulhatsz a tiszta környezet megtartásához!

Kérjük, tartsák be a helyi szabályokat és törvényeket: a használaton kívüli háztartási gépeket vigye speciális hulladékgyűjtőbe!

A HEINNER a Network One Distribution Kft védett márkaneve. A más márkanevek, terméknevek az illető üzem jegyzett márkanevei.

A leírtak egyetlen része sem használható fel semmilyen formában, még lefordított, átalakított változatban sem, a NETWORK ONE DISTRIBUTION előzetes beleegyezése nélkül.

Ez a termék az Európai Közösség szabványainak megfelelően került megtervezésre és kivitelezésre.

Importör: Network One Distribution

Str. Marcel Iancu, nr. 3-5, Bucuresti, Romania

Tel: [phone], www.heinner.ro, www.nod.ro
