Terméktípus	Szekrény alá szerelhető páraelszívó
Márka	Heinner
Modell	HTCH-440FS
Szélesség	44 cm (440 mm)
Mélység	30 cm
Magasság	15 cm
Súly	8 kg
Tápellátás	220-240 V, 50 Hz
Teljesítményfelvétel	150 W
Elszívási teljesítmény (max)	450 m³/h
Sebességszám	3
Zajszint (max)	62 dB(A)
Világítás	LED, 2 x 1.5 W
Szűrő típusa	Alumínium zsírszűrő (mosható)
Aktívszén-szűrő (opcionális)	Recirkulációs üzemmódhoz (nem tartozék)
Csatlakozócső átmérő	150 mm
Vezérlés típusa	Nyomógombok
Szerelés	Szekrény alá vagy falra szerelhető
Karbantartás	Zsírszűrő tisztítása havonta; aktívszén-szűrő cseréje 3-6 havonta
Biztonsági funkciók	Automatikus kikapcsolás időzítő (ha van)
Elérhető alkatrészek	Zsírszűrő, aktívszén-szűrő, LED lámpa

Gyakran ismételt kérdések - HTCH-440FS Heinner

Hogyan szereljem fel a Heinner HTCH-440FS páraelszívót?

A felszereléshez szekrény alá vagy falra kell rögzíteni. Győződjön meg arról, hogy a csatlakozócső (150 mm átmérő) csatlakoztatva van elszívási módhoz, vagy szereljen be aktívszén-szűrőt recirkulációhoz. Kövesse a kézikönyv részletes lépéseit. Felszerelés előtt mindig húzza ki a hálózati csatlakozót.

Milyen gyakran kell tisztítani a zsírszűrőt?

Az alumínium zsírszűrőt havonta kell tisztítani meleg szappanos vízzel vagy mosogatógépben. Az eltömődött szűrő csökkenti a hatékonyságot és túlmelegedést okozhat.

Használhatom a páraelszívót recirkulációs üzemmódban?

Igen, használhatja recirkulációs üzemmódot aktívszén-szűrő beszerelésével (nem tartozék). A levegőt megszűri és visszavezeti a konyhába. Az aktívszén-szűrőket 3-6 havonta cserélni kell.

Mekkora ennek a páraelszívónak a zajszintje?

A maximális zajszint körülbelül 62 dB(A) a legmagasabb fokozaton. Az alacsonyabb fokozatok csendesebbek, körülbelül 50-55 dB(A).

Hogyan cseréljem ki a LED lámpát?

A LED lámpa cseréjéhez húzza ki a hálózati csatlakozót, távolítsa el a lámpaburát, és cserélje ki a LED modult egy kompatibilis típusra (2 x 1,5 W, G4 foglalat). Csak eredeti alkatrészeket használjon.

Miért nem szív el megfelelően a páraelszívóm?

Ellenőrizze, hogy a zsírszűrő koszos-e vagy a csatlakozócső eltömődött-e. Győződjön meg arról, hogy az aktívszén-szűrő (ha használatos) nem telített. Ellenőrizze azt is, hogy a páraelszívó a megfelelő magasságban van felszerelve (65-75 cm a főzőlap felett).

Mennyi a garanciaidő a Heinner HTCH-440FS-re?

A Heinner általában 2 év garanciát nyújt a vásárlás dátumától. Őrizze meg a nyugtát, és ha szükséges, regisztrálja a terméket. A garancia a gyártási hibákra vonatkozik, nem a helytelen használatra.

Mosható az aktívszén-szűrő?

Nem, az aktívszén-szűrők nem moshatók. Használattól függően 3-6 havonta cserélni kell. A mosás tönkreteszi az aktív szénréteget.

Van távirányítója a páraelszívónak?

Nem, a HTCH-440FS modellt az előlapon lévő nyomógombokkal vezérelheti. Nem tartalmaz távirányítót.

Hogyan állítsam vissza a szűrő tisztítási jelzőt?

Ha a modellje rendelkezik szűrő tisztítási jelzővel, a szűrő tisztítása vagy cseréje után nyomja meg és tartsa lenyomva a világítás vagy sebesség gombot 5 másodpercig, amíg a jelző kialszik. A pontos eljárásért olvassa el a kézikönyvet.

HASZNÁLATI ÚTMUTATÓ HTCH-440FS Heinner

• Teleszkópos szagelszívó
• Elszívó képesség: 325,1 m³/óra
• Szín: rozsdamentes

Köszönjük, hogy megvásárolta termékünket!

I. BEVEZETÉS

A készülék használata előtt olvassa el figyelmesen a használati kézikönyvet, és örizze meg későbbi tanulmányozásra.

A kézikönyvet azért szerkesztettük, hogy rendelkezésére bocsássunk a készülék üzembe helyezésére, használatára és karbantartására vonatkozó minden szükséges utasítást a.

A készülék helyes és biztonságos használata érdekében, az üzembe helyezés és használat előtt kérjük, olvassa el figyelmesen a használati kézikönyvet.

II. AZ ÖN CSOMAGJÁNAK TARTALMA

Teleszkópos szagelszívó
Használati kézikönyv

Garancialevél

i

III. BIZTONSÁGI INTÉZKEDÉSEK

Ha meghibásodva szállították Önnek a készüléket, kérjük, küldje vissza kicserélés vagy javítás végett.

A MEGHIBÁSODOTT KÉSZÜLÉKET NE ÜZEMELTESSE.

Vigyázni kell, hogy a gyerekek ne játszhassanak a készülékkel.

A páraelszívót csak háztartási használatra gyártották.

Minden üzembe helyezési munkálatot szakember vagy villanyszerelő kell, hogy végezze.

Az utasításoknak nem megfelelően végzett tisztítás esetén tűzveszély kockázata áll fenn.

A felszerelési módszerekre és a tisztítási gyakoriságra vonatkozó részletek az üzembe helyezési és karbantartási részben vannak feltüntetve.

A készülék áramtalanításakor ne rántsa meg a tápvezetéket. Csak a dugaszt húzza ki.

Tisztítás előtt csatlakoztassa le a készüléket az áramforrásról.

Fontos! Az üzemeltetési vagy karbantartási műveletek alatt (mint a villanyégő kicserélése) mindig áramtalanítsa a készüléket.

A szagelszívót az üzemeltetési utasítások szerint helyezze üzembe.

Kérjük, hogy a csomagolóanyagot óvatosan távolítsa el. Ezek megsebezhetik a gyermekeket.

Győződjön meg arról, hogy a kivezető csövezetnek nincsenek 90 fokos szögnél kisebb kanyarulatai, mert ezek csökkentik a szagelszívó hatékonyságát.

A páraelszívót csak háztartási használatra gyártották.

A szagelszívó alatt ne készítsen sült készítményeket.

Ne használja a szagelszívót zsiradékszűrő nélkül vagy nagyon mocskos szűrővel.

A kibocsátott levegőt ne vezesse el más készülékek használata során elégett gázok kibocsátására szolgáló füstjáratba.

Használat közben ne hagyja a serpenyőket felügyelet nélkül, mert a túlmelegedett zsiradékok és olajak meggyúlhatnak.

Soha ne hagyjon a szagelszívó alatt nyitott tüzforrást.

A meghibásodott szagelszívót ne próbálja meg használni.

A megrongálódott tápvezetéket a veszélyek elkerülése érdekében a gyártó, javító ügynöke vagy azonos képesítéssel rendelkező személy kell, hogy kicserélje.

A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzelmi és szellemi képességgel valamint gyakorlattal vagy ismeretekkel nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felkészítettékőket a készülék biztonságos használatára nézve és ha megértik a használatávaljáró veszélyeket.

Tilos gyermekeknek a készülékkel játszani.

A tisztítást és a karbantartást nem végezhetik felügyelet nélküli gyermekek.

Vigyázni kell, hogy a gyerekek ne játszhassanak a készülékkel.

A tápforrásról való sürgősségi lecsatlakoztatás miatt tartsa a dugaszt elérhető helyen.

A szagelszívót gáztűzhely fölé szerelésekor a főzőlapon lévő edények támasztási felülete és a szagelszívó legalsó része közti legkisebb távolság legkevesebb 65 cm kell, hogy legyen.

Ha a kivezetővel rendelkező szagelszívót gázzal vagy más üzemanyaggal működő készülékkel egyidőben használja, biztosítsa a helyiség megfelelő levegőztetését.

A készüléket időközönként tisztítsa meg a KARBANTARTÁS fejezetben bemutatott módszert követve.

Tartsa be a levegő kibocsátására vonatkozó szabályozásokat.

A szűrők havonkénti tisztítása megelőzi a túzesetet.

A szűrő visszatartja a szagokat, és a szagelszívó használati gyakoriságának függvényében évente legalább egyszer szükséges kicserélni.

FIGYELEM! A tűzhely használata közben a készülék megközelíthető alkatrészei nagyon felforrósodhatnak.

A készülék tartóra való felszereléséhez és rögzítéséhez szükséges távolságokra és méretekre vonatkozó utasításokért tanulmányozza az üzembe helyezésre és rögzítésre vonatkozó részt.

IV. ÜZEMBE HELYEZÉS

A MÓDSZER

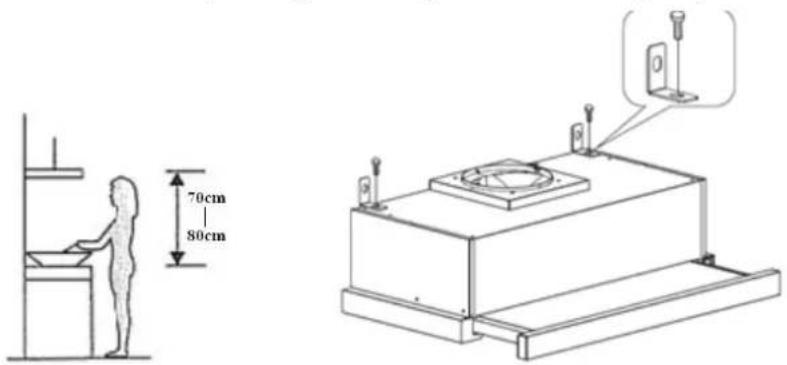

1. Határozza meg a szagelszívó rögzítéséhez szükséges lyukak helyzetét.

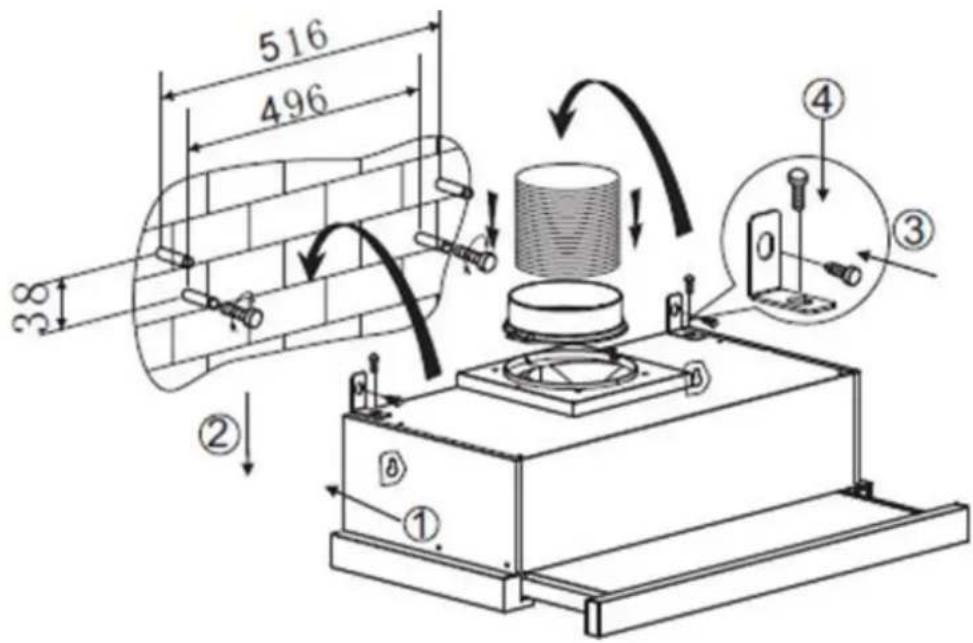

1. A tartókat 2 csavar (4mm x 10mm) segítségével L alakban szerelje fel a szagelszívó felső részére.

2. A szagelszívót 4 csavarral (4mm x 30mm) és fabetétekkel rögzítse a falra. A szagelszívót a hátsó részénél 2 csavarral (4mm x 30mm) és fabetétekkel, majd a 2 csavarral (4mm x 30mm) és a fabetétekkel az L alakú tartók segítségével rögzítse a falra.

1. Szerelje fel az egyirányú szelepet a szagelszívó kivezető nyílására.

1. Szerelje fel az egyirányú szelepet a szagelszívó kivezető nyílására.

1. Szerelje fel a szagelszívót.

Abban az esetben, ha a fal és a szagelszívó között üres tér marad, a szagelszívó alsó részére 2 csavarral (3 x 12mm) két L alakú kiegészítő tartót is felszerelhet. Az L alakú kiegészítő tartók felszerelése szabadon választható.

• Biztonsági okokból csak az azonos használati útmutatóban ajánlott rögzítő- vagy rögzítőcsavarokat használjon.
• Ha a csavarokat vagy a rögzítőeszközt ezen utasításoknak megfelelően nem telepíti, elektromos veszélyeket okozhat.

V. ÜZEMBEHELYEZÉS

1. Dugja be a dugaszt a csatlakozóaljzatba.

Csatlakoztassa a dugaszt a tápvezetékhez.

Ha az ① jelzésű kapcsolót a állásba helyezi, a világítóeszköz kigyúl; ha az ①

kapcsolót a „0” állásba helyezi, a világítóeszköz pedig kialszik.

Ha a ② kapcsolót az „I” vagy „II” állásba helyezi, a motor csökkentett vagy nagy sebességgel kezd el működni.

Ha a kapcsolót a „0” állásba helyezi, a motor megáll.

A készülék az előrész meghúzásával kapcsol be. Az előrész megnyomásával automatikusan megállíthatja a készüléket.

VIII. TISZTÍTÁS ÉS KARBANTARTÁS

FIGYELEM

A szagelszívó karbantartási vagy tisztítási műveleteinek elvégzése előtt távolítsa el annak dugaszát a villamos hálózatból. Győződjön meg arról, hogy kihúzta a dugaszt a csatlakozóból.

A külső felületek könnyen megkarcolhatóak. Ebből kifolyólag kérjük, hogy kövesse az utasításokat a hatékony és sérülésmentes tisztítás érdekében.

ÁLTALÁNOSSÁGOK

A tisztítást és karbantartást csak akkor végezzük, amikor a készülék már kihült. Ne maradjon a szagelszívón lúgos vagy savas hatású vegyszermaradvány (citromlé, ecet stb.).

NEM OXIDÁLÓDÓ ACÉL ALKATRÉSZEK

A nem oxidálódó acél alkatrészeket időszakosan kell tisztítani (hetente) a hosszabb élettartam biztosítása érdekében. Tisztítás után törölje le egy tiszta és száraz puha ronggyal. Használhat egy speciális folyadékot is a nem oxidálódó felületek tisztításához.

MEGJEGYZÉS: Győződjön meg róla, hogy a törlés során nem károsodnak a nem oxidálódó acél felületek karcolás által.

A KEZELÓPANEL FELÜLETEI

A kezelőpanel felületeit letisztíthatja meleg vízzel és szappannal. Győződjön meg róla, hogy a tisztításhoz használt puha rongy tiszta és jól ki van csavarva. Tisztítás után használjon egy száraz puha rongyot a felületek szárazra törléséhez.

FONTOS

Használjon semleges tisztítószereket és kerülje az erős kémiai vegyszerek valamint az erős háztartási tisztítószerek használatát, a csiszolóanyagokat tartalmazó termékeket, mivelhogy az utóbbiak megváltoztathatják a készülék kinézetét és megrongálhatják a nyomtatott elemeket ez által megsemmisítve a termék szavatosságát.

ZSÍRSZÚRÓK

A szűrők kézzel tisztíthatók.

A zsiradékok eltávolításához hagyja jól kiázni pár percig mosogatószeres vízben majd egy puha kefével kefélje át. A károsodás megelőzése céljából kérfük ne gyakoroljon erőnyomást a szűrőkre. Árnyékos helyen hagyja a szűrőket megszáradni.

A szűrőket nem ajánlatos együtt tisztítani edényekkel vagy más konyhai eszközökkel. Öblítő szerek használatát nem ajánljuk.

A ZSÍRSZÚRÓK BEÜZEMELÉSE

A zsírszűrők beüzemeléséhez kérjük az alábbi lépések szerint járjon el:

• Helyezze a szűrőket a szagelszívó hátsó részén található résbe.
• Nyomja meg a szűrő nyelén található gombot.
• Engedje el a nyelet miután a szűrő a helyére került.
• A többi szűrő beüzemeléséhez ismételje meg a fenti lépéseket.

Az aktív szenes szűrő kicserélése (a szűrőt nem forgalmazzuk)

(1) Csúsztassa el a szagelszívó előrészét.
(2) Először az alumínium szűrót csatlakoztassa le. Nyomja meg a zároló rendszert, és húzza lefelé.
(3) Az óramutató járásával ellentétes irányban forgatva vegye ki az aktív szenes szűrőt.
(4) A szűrőt cserélje ki egy újjal.

• Győződjön meg róla, hogy a szűrő megfelelően van rögzítve. Ellenkező esetben ez meggyengülhet és károsodásokat okozhat.
• Amikor az aktív szénszűrő fel van szerelve a szívóerő gyengébb.

AZ IZZÓ KICSERÉLÉSE

• Az izzó kicserélését a gyártó, a szervizének ügynöke vagy hasonló szakképzettséggel rendelkező személyek kell elvégezzék.
• Mielőtt bármilyen tevékenységet folytatna a készülékkel kapcsolatosan mindig áramtalanítsa azt. Mielőtt megérintené, győződjön meg róla, hogy az izzó már kihült.
• Az izzókat egy ronggyal vagy kesztyüs kézzel kezelje meggyőződve arról, hogy az izzók nincsenek befolyásolva kezének izzadsága által, az ugyanis csökkentheti élettartamukat.

A MAGAS FESZÜLTSÉGÚ IZZÓLÁMPA KICSERÉLÉSE

1. Kapcsolja ki a készüléket, és húzza ki a dugaszt a fali csatlakozóból.

2. Az izzólámpa kicserélése előtt várja meg, amíg az lehül.

3. Kapcsolja ki a készüléket, és húzza ki a dugaszt a fali csatlakozóból.

4. Az izzólámpa kicserélése előtt várja meg, amíg az lehül.

A fények módosítása:

1. Távolítsa el a zsírszűrőt.

2. Ismerje meg a csatlakozódobozt, csavarja ki a csatlakozódoboz fedelének csavarjait, majd vegye le a csatlakozódoboz fedelét (ha van egy huzalpréselő lemez, amely megnyomta a fényvezetéket, akkor először a huzal-nyomólapot kell szétszerelni). .A csatlakozódoboz a és b változatoktól függ, a különböző modellektől függően.

3. Fedezze fel a fénycsatlakozó vezeték csatlakozóját és húzza ki. Lásd a 2. ábrát.

4. Út 1. Használja a szerszámot vagy a kezét, hogy a LED-lámpa mindkét oldalának rugószilárdságát belülre nyomja, amíg a fény ki nem nyomódik, lásd a 3. képet. Ezután kissé húzza ki a fénycsatlakozó vezetéket, lásd a 4. ábrát.

Út 2. Használja az egyenes csavarhúzóval a LED fény alsó élét, lásd az 5. ábrát, majd kissé húzza ki a fénycsatlakozó vezetéket, lásd a 4. ábrát.

- Ennek a lámpának az ILCOS D kódja a következő: DBS-2/65-H-120/33

- LED modulok -

- Maximális teljesítmény: 1x2 W

- Feszültségi tartomány: AC 220-240V

- Méretek:

- Ennek a lámpának az ILCOS D kódja a következő: DBS-2/65-H-120/33 - LED modulok - - Maximális teljesítmény: 1x2 W - Feszültségi tartomány: AC 220-240V - Méretek:

FONTOS

Az izzókat egy ronggyal vagy kesztyüs kézzel kezelje meggyőződve arról, hogy az izzók nincsenek befolyásolva kezének izzadsága által, az ugyanis csökkentheti élettartamukat.

VII. HIBAELHÁRÍTÁS

HIBA	LEHETSÉGES OK	MEGOLDÁS
A fény felgyúl, de a motor nem működik.	A ventilátor kapcsolója a „kikapcsolva” helyzetben van.	Válasszon ki egy üzemelési helyzetet.
	A ventilátor kapcsolója hibás.	Vegye fel a kapcsolatot a javítási központtal.
	A motor hibás.	Vegye fel a kapcsolatot a javítási központtal.
A fény nem gyúl fel és a motor nem működik.	A lakásban lévő biztosítékok elmozdultak vagy kiégtek.	Állítsa vissza vagy cserélje ki a biztosítékokat.
	A tápvezeték rövid vagy nincsen csatlakoztatva.	Helyezze be megfelelően a dugaszt a csatlakozóaljzatba. Kapcsolja be az energiaforrást.
Olajfolyások.	A visszatartó szelep és a levegő belépési nyílása nincsenek megfelelően szigetelve.	Válassza le a visszatartó szelepet és használjon szigetelő anyagot.
	Folyások az U metszet és a burkolat csatlakozás szintjén.	Válassza le az U metszetet és szigetelje.
A fények nem működnek.	Az izzók hibásak/nem megfelelően működnek.	Cserélje ki az izzókat az utasítások szerint.
Elégtelen elszívás.	Túl nagy a távolság a szagelszívó és a tűzhely főzőlapja között.	Szerelje a szagelszívót megfelelő távolságra.
A szagelszívó lehajlik.	A rögzítő csavar nincs kellőképpen megszorítva.	Szorítsa meg a csavart a szagelszívó vízszintes helyzetben történő rögzítése érdekében.

MEGJEGYZÉS: A készülék elektromos alkatrészeinek a javítása a helyi, az országos és a szövetségi szabályozásokat kell tiszteletben tartsa. Kérjük vegye fel a kapcsolatot a javító központtal ha bármelyik fentebb említett művelet végrehajtásával kételyei vannak. A készülék felnyitása előtt távolítsa el annak dugaszát a villamos hálózatból.

A hulladékok környezetfelelős eltávolítása

Segíthet a környezet védelmében!

Kérjük, tartsa be a helyi rendelkezéseket: a nem működő elektromos berendezéseket a használt elektromos hulladékokat gyűjtő központba szolgáltassa be.

A HEINNERa Network One Distribution SRL(KFT) társaság által bejegyzett védjegy. A többi márkajelzés és a termékek megnevezése kereskedelmi vagy az illető birtoklók által bejegyzett márkanevek.

A műszaki leírások egyik része sem reprodukálható semmilyen formában és semmilyen módon, és nem használható fel fordításra, átváltoztatásra vagy alkalmazásra a NETWORK ONE DISTRIBUTION társaság előzetes belegyezése nélkül.

Copyright © 2013 Network One Distribution. Minden jog fenntartva.

www.heinner.com, http://www.nod.ro

http://www.heinner.com, http://www.nod.ro

A terméket az Európai Közösség előírásainak és jogszabályainak megfelelően tervezték és gyártották.

Importör: Network One Distribution

Marcel Iancu utca, 3-5 szám, Bukarest (Bucureşti), România

Tel: [phone], www.heinner.com, www.nod.ro
