Тип продукт	Аспиратор под шкаф
Марка	Heinner
Модел	HTCH-440FS
Ширина	44 см (440 мм)
Дълбочина	30 см
Височина	15 см
Тегло	8 кг
Захранване	220-240 V, 50 Hz
Консумирана мощност	150 W
Максимален дебит на извличане	450 m³/h
Брой скорости	3
Максимално ниво на шум	62 dB(A)
Осветление	LED, 2 x 1.5 W
Тип филтър	Алуминиев мазнинен филтър (миещ се)
Въгленов филтър (опционален)	За режим на рециркулация (не е включен)
Диаметър на тръбата	150 мм
Тип управление	Бутони
Монтаж	Под шкаф или на стена
Поддръжка	Почиствайте мазнинния филтър всеки месец; сменяйте въгленовия филтър на всеки 3-6 месеца
Предпазни функции	Автоматичен таймер за изключване (ако е оборудван)
Налични резервни части	Мазнинен филтър, въгленов филтър, LED лампа

Често задавани въпроси - HTCH-440FS Heinner

Как да инсталирам аспиратора Heinner HTCH-440FS?

Инсталацията изисква монтаж под шкаф или на стена. Уверете се, че тръбата (диаметър 150 мм) е свързана за режим на извличане, или монтирайте въгленов филтър за рециркулация. Следвайте подробните стъпки в ръководството. Винаги изключвайте захранването преди инсталация.

Колко често трябва да почиствам мазнинния филтър?

Алуминиевият мазнинен филтър трябва да се почиства всеки месец с топла сапунена вода или в съдомиялна. Запушеният филтър намалява ефективността и може да доведе до прегряване.

Мога ли да използвам аспиратора в режим на рециркулация?

Да, можете да използвате режим на рециркулация като монтирате въгленов филтър (не е включен). Въздухът се филтрира и връща в кухнята. Въгленовите филтри трябва да се сменят на всеки 3-6 месеца.

Какво е нивото на шум на този аспиратор?

Максималното ниво на шум е приблизително 62 dB(A) на най-високата скорост. По-ниските скорости са по-тихи, около 50-55 dB(A).

Как да сменя LED лампата?

За да смените LED лампата, изключете захранването, свалете капака на лампата и сменете LED модула с подходящ тип (2 x 1.5 W, основа G4). Използвайте само оригинални резервни части.

Защо аспираторът ми не извлича правилно?

Проверете дали мазнинният филтър е мръсен или тръбата е запушена. Уверете се, че въгленовият филтър (ако се използва) не е наситен. Също така проверете дали аспираторът е инсталиран на правилната височина (65-75 см над плота).

Какъв е гаранционният срок за Heinner HTCH-440FS?

Heinner обикновено предлага 2-годишна гаранция от датата на закупуване. Запазете касовата бележка и регистрирайте продукта си, ако е необходимо. Гаранцията покрива производствени дефекти, а не неправилна употреба.

Мога ли да измия въгленовия филтър?

Не, въгленовите филтри не се мият. Те трябва да се сменят на всеки 3 до 6 месеца в зависимост от употребата. Измиването унищожава активния въгленов слой.

Аспираторът има ли дистанционно управление?

Не, моделът HTCH-440FS се управлява чрез бутони на предния панел. Не включва дистанционно управление.

Как да нулирам индикатора за почистване на филтъра?

Ако вашият модел има индикатор за почистване на филтъра, след почистване или смяна на филтъра натиснете и задръжте бутона за осветление или скорост за 5 секунди, докато индикаторът изгасне. Вижте ръководството за точната процедура.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HTCH-440FS Heinner

Благодарим Ви за закупуването на този продукт!

I. ВЪВЕДЕНИЕ

Преди да използвате този уред прочетете внимателно този наръчник с инструкции и пазете го за бъдещи справки.

Този наръчник е проектиран, за да Ви предостави всички необходими инструкции относно инсталирането, използването и поддържането на уреда.

Преди инсталиране и използване на уреда, с цел правилна и безопасна употреба на уреда, моля прочетете внимателно този наръчник с инструкции.

Телескопичен абсорбатор
Наръчник за употреба
Сертификат за гаранция

III. МЕРКИ ЗА БЕЗОПАСНОСТ

Ако този продукт Ви е доставен повреден, моля върнете го с оглед подмяна или ремонтиране.

Децата трябва да бъдат под наблюдение, така че да не си играят с уреда

За домашно ползване.

Всички операции за инсталиране трябва да се извършват от квалифицирано лице или от електротехник.

Съществува риск от възникване на пожар, ако почистването не се извършва в съответствие с инструкциите.

Подробни данни по отношение на начините за инсталиране и честотата на почистване са посочени в раздела относно инсталирането и поддръжката.

Не дърпайте за захранващия кабел, за да изключите уреда от източника за захранване с електроенергия. Дърпайте само за щепсела.

Изключете уреда от източника за захранване с електроенергия преди да го почистите.

Важно! По време на извършване на операции за инсталиране или поддръжка (като подмяна на крушката), винаги изключвайте захранването с електроенергия.

Абсорбаторът трябва да се инсталира в съответствие с инструкциите за инсталиране.

Моля изхвърляйте опаковките внимателно. Децата са уязвими от тях.

Уверете се, че тръбите за извеждане нямат прегъвки с ъгъл по-малък от 90 градуса, защото намаляват ефективността на абсорбатора.

Абсорбаторът е предназначен само за домашна употреба.

Не приготвяйте фламбирани ястия под абсорбатора.

Не се опитвайте да използвате абсорбатора без филтрите за мазнина или ако филтрите са много замърсени.

Изведеният въздух не трябва да се освобождава в канал за дим с цел извеждане на изгорелите газове вследствие на употребата на други уреди.

Не оставяйте тиганите без наблюдение по време на употреба, защото прегряната мазнина и олио може да се запали.

Никога не оставяйте източници на открит пламък под абсорбатора.

Ако абсорбаторът има повреда, не се опитвайте да го използвате.

За предотвратяване на опасности, ако захранващият кабел е повреден, трябва да се подмени от производителя, от оторизиран сервис или от лица с подобна квалификация.

Уредът може да се използва от деца на възраст най-малко 8 години и от лица с намалени физически, сетивни или умствени способности, или с липса на достатъчен опит и познания, само ако са под наблюдение или са получили указания във връзка с използването на уреда по безопасен начин и ако разбират опасностите, които могат да възникнат при използване на уред Децата нямат право да си играят с уреда.

Почистването и поддръжката не трябва да се извършват от деца, които не са под наблюдение.

Децата трябва да бъдат под наблюдение, така че да не си играят с уреда.

Щепсельт трябва да бъде достъпен с оглед изключване на източника за захранване с електроенергия при спешен случай.

Тогава, когато абсорбаторът е монтиран над готварска печка на газ, минималното разстояние между повърхността за поставяне на съдовете за готвене върху готварската печка и най-долната страна на абсорбатора трябва да бъде поне 65 см.

Тогава, когато абсорбаторът с извеждане на въздуха се използва заедно с уреди, които функционират на газ или други горива, трябва да се осигурява съответстващо проветрение на помещението.

Трябва да се спазват разпоредбите по отношение на извеждането на въздуха.

Ежемесечното почистване на филтъра предотвратява риска от пожар.

Филтърът задържа миризмите и трябва да се подменя поне веднъж годишно, в зависимост от честотата на използване на абсорбатора.

ВНИМАНИЕ! Достъпните компоненти на уреда могат да станат много горещи по време на употреба над готварските уреди.

За инструкции по отношение на необходимите разстояния и размери, метода за монтаж и фиксиране на уреда върху поставката, вижте раздела относно инсталирането и фиксирането.

IV. ИНСТАЛИРАНЕ

МЕТОД А

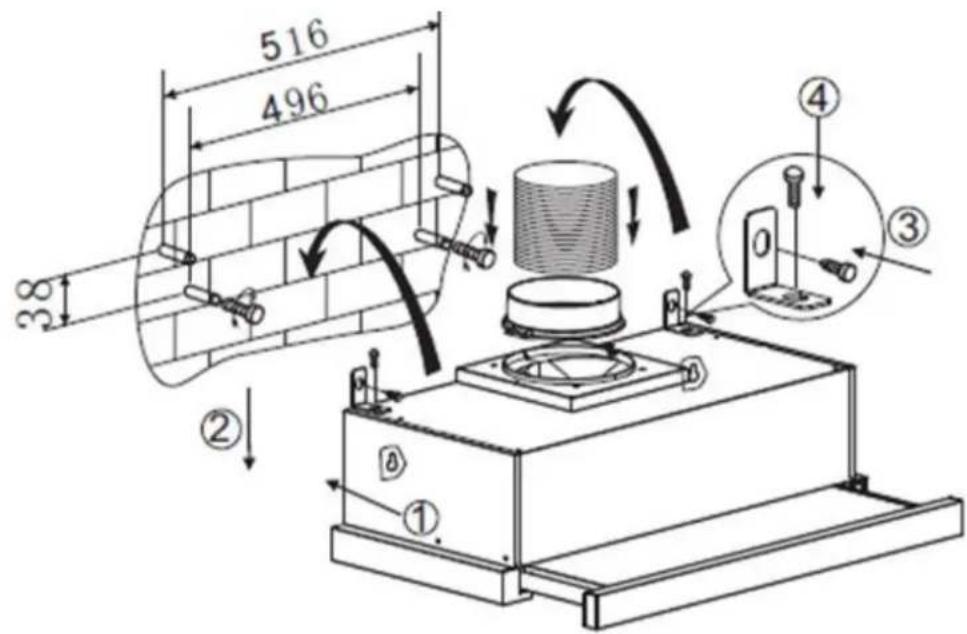

1. Определете позициите на дупките за фиксиране на абсорбатора.

1. Монтирайте подложките във формата на "L" в горната страна на абсорбатора използвайки два винта (4 мм x 10 мм).
2. Абсорбаторът се монтира на стената с 4 винта (4 мм x 30 мм) и дюбели. Фиксирайте абсорбатора на стената чрез монтаж на 2 винта (4 мм x 30 мм) и дюбели в задната страна на абсорбатора. След това фиксирайте абсорбатора на стената с 2 винта (4 мм x 30 мм) и дюбели чрез подложките във формата на "L".

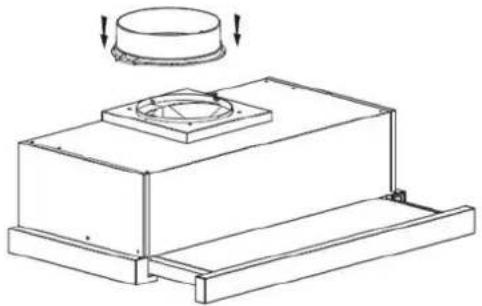

1. Монтирайте еднопосочната клапа върху отвора за извеждане на абсорбатора.

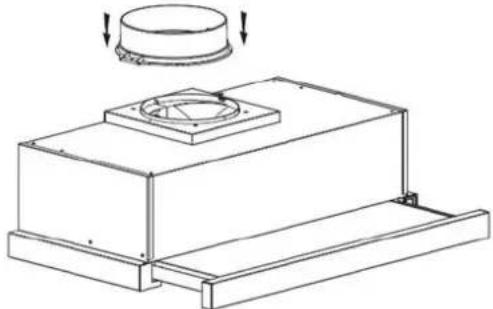

1. Монтирайте еднопосочната клапа върху отвора за извеждане на абсорбатора.

Ако остане място между абсорбатора и стената, можете да монтирате две допълнителни подложки във формата на "L" в долната страна на абсорбатора с 2 винта (3 x 12 mm). Монтажът на допълнителните подложки във формата на "L" е опционално.

От съображения за безопасност, моля използвайте само същите размери за закрепване или закрепване, които са препоръчани в това ръководство.

Ако не сте поставили винтовете или фиксиращото устройство в съответствие с тези инструкции, това може да доведе до опасност от електричество.

Свържете щепсела към източника за захранване с електроенергия.

и лампата ще светне; поставете

комутатора ① в позиция "0" и лампата ще изгасне.

Поставете комутатора ② в позиции "I" или "II" и моторът ще функционира при ниска или висока скорост. Поставете комутатора в позиция "0" и моторът ще се изключи.

Захранването на уреда ще се включи чрез дръпване на предния панел.

Натискането на предния панел ще изключи захранването автоматично.

Преди извършване на операции за поддръжка или почистване, абсорбаторът трябва да се изключи от източника за захранване с електроенергия. Уверете се, че абсорбаторът е изключен и че щепсельт е изваден от контакта.

Външните повърхности могат да бъдат надраскани с лекота. Следователно, моля следвайте инструкциите с оглед осигуряване на ефективно почистване, без повреждане.

ОБЩИ ПОНЯТИЯ

Почистването и поддръжката трябва да се извършват само тогава, когато уредът е студен. Не оставяйте остатъци от алкални или киселинни вещества (лимонов сок, оцет и др.) по повърхностите на абсорбатора.

Компонентите от неръждаема стомана трябва да се почистват периодично (ежеседмично), с оглед осигуряване на удължен период за експлоатация. След почистване избършете ги с чиста и суха кърпа. Можете да използвате специална течност с цел почистване на повърхностите от неръждаема стомана.

ЗАБЕЛЕЖКА: Уверете се, че избърсването се извършва, така че повърхностите от неръждаема стомана да не бъдат повредени чрез надраскване.

Повърхностите на контролния панел могат да се избърсват с топла вода със сапун. Уверете се, че кърпата, с която почиствате повърхностите, е чиста и добре изцедена. След почистване, използвайте мека и суха кърпа с цел премахване на останалата влага по повърхностите.

ВАЖНО

Използвайте неутрални препарати за миење и избягвайте използването на силни химични вещества, както и на силни домашни препарати за миење или на продукти, които съдържат абразивни вещества, защото последните оказват влияние върху външния вид на уреда и могат да повредят напечатаните елементи, анулирайки гаранцията на продукта.

ФИЛТРИ ЗА МАЗНИНА

Филтрите могат да се почистват ръчно.

Оставете ги да киснат няколко минути във вода с препарат за миене с цел отстраняване на мазнината, след това почистете ги леко с помощта на мека четка. Моля не упражнявайте прекомерен натиск върху тях с цел предотвратяване на повреди. Оставете ги да изсъхнат по естествен начин, но не на пряка слънчева светлина.

Филтрите не трябва да се измиват заедно с кухненски съдове или прибори. Препоръчваме Ви да не използвате агенти за изплакване.

ИНСТАЛИРАНЕ НА ФИЛТРИТЕ ЗА МАЗНИНА

За инсталиране на филтрите, моля следвайте стъпките по-долу:

• Позиционирайте филтъра в процепите, които се намират от задната страна на абсорбатора.
• Натиснете върху бутона от дръжката на филтъра.
• Освободете дръжката след фиксиране на място на филтъра.
• За инсталиране на останалите филтри, повторете стъпките по-горе.

Подмяна на активния въглероден филтър (филтърът не е предоставен)

(1) Плъзнете предната страна на абсорбатора.
(2) Алуминиевият филтър трябва да се демонтира първи. Натиснете системата за блокиране и дръпнете я надолу.
(3) Извадете активния въглероден филтър чрез негово завъртване в обратна посока на часовниковите стрелки.
(4) Подменете филтъра с нов.

За инсталиране на филтъра с активен въглен е необходимо да демонтирате първо алуминиевия филтър. Отворете първо капака от неръждаема стомана, след това натиснете върху системата за затваряне на филтъра и извадете филтъра.

ЗАБЕЛЕЖКИ:

• Уверете се, че филтърът е фиксиран по съответстващ начин. В противен случай, той може да се разхлаби и може да причини повреди.
• Когато е монтиран филтърът с активен въглен, силата за всмукване е по-малка.

ПОДМЯНА НА КРУШКАТА

• Крушката трябва да се подменя от производителя, от неговия серверен агент или от лица с подобна квалификация.
• Винаги изключвайте захранването с електроенергия преди извършване на всякакви операции върху уреда. По време на боравене с крышката, уверете се, че е изстинала преди да я докоснете с ръка.
• Захвашайте кruwkите с кърпа или ръкавица, за да се уверите, че няма да им оказва влияние потта върху ръцете, защото тяхното време за експлоатация може да бъде намалено.

1. Изключете уреда и извадете щепсела от контакта.

2. Преди подмяната на лампата изчакайте да изстине.

Промяна на светлините:

The Извадете филтъра за мазнини.

Открийте разпределителната кутия, развитите винтовете на капака на съединителната кутия, след това свалете капака на съединителната кутия (ако има плоча с натискане на тел, която притиска светлия проводник, плоскостта за притискане на тел трябва да се разглоби първо). Разклонителната кутия има версия а и б, в зависимост от различните модели.

Открийте клемата на свързващия проводник и го издърпайте. Вижте снимка 2.

1. Път 1. Използвайте инструмента или ръката, за да натискате пружинния откос от двете страни на LED светлината отвътре, докато светлината бъде изтласкана, вижте снимката 3. След това леко издърпайте свързващия проводник, виж фиг.

Начин 2. Използвайте права отвертка, за да издигнете долния ръб на LED светлината, виж снимка 5, след това леко издърпайте свързващия проводник, виж фиг.

- Кодът ILCOS D за тази лампа: DBS-2/65-H-120/33

- светодиодни модули - сферични

- Максимална мощност: 1x2 W

- Обхват на напрежението: 220-240V (променлив ток)

- Размери:

Захвашайте кruшките с кърпа или ръкавица, за да се уверите, че няма да им оказавлияние потта върху ръцете, защото тяхното време за експлоатация може да бъде намалено.

VII. РАЗРЕШАВАНЕ НА ПРОБЛЕМИ

ПРОБЛЕМ	ВЪЗМОЖНА ПРИЧИНА	РЕШЕНИЕ
Лампата светва, но моторът не функционира.	Комутаторът на вентилатора се намира в позиция "изключено".	Изберете позиция за функциониране.
	Комутаторът на вентилатора е повреден.	Свържете се със сервизния център.
	Моторът е повреден.	Свържете се със сервизния център.
Лампата не светва, а моторът не функционира.	Предпазителите от жилището са изключени или изгорели.	Включете отново предпазителите или подменете ги.
	Захранващият кабел е разхлабен или изваден.	Поставете кабела в контакта по съответстващ начин. Включете източника за захранване.
Течове на масло.	Клапанът за задържане и отворът за влизане на въздух не са уплътнени по съответстващ начин.	Демонтирайте клапана за задържане и използвайте материал за уплътнение.
	Течове на нивото на връзката между частта във формата на "U" и корпуса.	Демонтирайте частта във формата на "U" и уплътнете.
Светлините не работят.	Крушките са дефектни / работят по несъответстващ начин.	Подменете крышките съгласно инструкциите.
Недостатъчно всмукване.	Разстоянието между абсорбатора и плочата на готварската печка е твърде голямо.	Монтирайте абсорбатора на съответстващо разстояние
Абсорбаторът се накланя.	Винтът за фиксиране не е затегнат достатьчно	Затегнете винта с цел фиксиране на абсорбатора в хоризонтална позиция.

ЗАБЕЛЕЖКА: При ремонт на електрическите компоненти на този уред трябва да спазват местните, държавните и федералните разпоредби. Моля свържете се със сервисния център, ако имате някакви съмнения по отношение на извършването на някоя от операциите по-горе. Изключете уреда от източника за захранване с електроенергия преди неговото отваряне.

Изхвърляне на отпадъците по начин, отговорен за околната среда

Можете да помогнете за опазването на околната среда!

Моля спазвайте местните разпоредби: Предайте нефункциониращото електрическо оборудване на център за събиране на отпадъци от електрическо оборудване.

HEINNER е регистрирана марка на компанията Network One Distribution SRL. Останалите търговски марки и наименованията на продуктите са търговски марки или регистрирани търговски марки на съответните им притежатели.

Нито една част от спецификациите не може да бъде възпроизвеждана под каквато и да е форма или средство, или използвана за получаване на производни като преводи, трансформации или адаптации, без предварителното съгласие на компанията NETWORK ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Всички права запазени.

www.heinner.com, http://www.nod.ro

http://www.heinner.com, http://www.nod.ro

Този продукт е проектиран и произведен в съответствие със стандартите и нормите на Европейската общност.
