CH-180 - Абсорбатор Heinner - Безплатно ръководство за потребителя

Тип продукт	Аспиратор
Марка	Heinner
Модел	CH-180
Тип монтаж	Под шкаф / стенен
Ширина	60 см (прибл.)
Дълбочина	50 см (прибл.)
Височина	15 см (прибл.)
Тегло	10 кг (прибл.)
Захранване	220-240 V ~ 50 Hz
Мощност на мотора	150 W (прибл.)
Мощност на осветлението	4 W (LED или халоген, прибл.)
Брой скорости	3
Тип на мастния филтър	Алуминиева мрежа (миеща се)
Въгленов филтър	Опционален (за режим на рециркулация)
Диаметър на канала	150 mm (прибл.)
Ниво на шум	50-65 dB (прибл.)
Тип управление	Бутони или плъзгач
Клас на енергийна ефективност	A (типичен)
Поддръжка	Почиствайте мастния филтър месечно; сменяйте въгленовия филтър на всеки 3-6 месеца
Безопасност	Термичен предпазител, ръчно нулиране
Налични резервни части	Мастни филтри, въгленови филтри, крушки, мотор (ако е обслужваем)

Често задавани въпроси - CH-180 Heinner

Как да инсталирате аспиратора Heinner CH-180?

Инсталацията трябва да бъде извършена от квалифициран специалист. Уверете се, че аспираторът е монтиран стабилно на стената или шкафа на височина 65-75 см над готварската повърхност. Свържете канала (ако е в режим на извличане) или инсталирайте въгленови филтри за режим на рециркулация. Следвайте ръководството за потребителя за стъпка по стъпка инструкции.

Как да почистите мастния филтър?

Извадете алуминиевия мастен филтър и го измийте с топла сапунена вода или в съдомиялна. Изсушете напълно преди повторно монтиране. Почиствайте поне веднъж месечно, за да поддържате ефективността.

Как да смените въгленовия филтър?

Въгленовите филтри се използват само в режим на рециркулация. За да смените, отстранете мастния филтър, след това извадете стария въгленов филтър и поставете нов. Сменяйте на всеки 3-6 месеца в зависимост от употребата.

Как да смените крушката?

Първо изключете захранването. Отстранете капака на осветлението (обикновено с клип или винт). Сменете крушката с такава от същия тип и мощност (напр. 4W LED или халоген). Поставете отново капака и включете захранването.

Какво е нивото на шум на CH-180?

Нивото на шум е приблизително 50-65 dB в зависимост от настройката на скоростта, сравнимо с нормален разговор.

Може ли CH-180 да се използва без канал?

Да, може да се използва в режим на рециркулация. Трябва да инсталирате въгленови филтри (не са включени) за абсорбиране на миризми. Филтрираният въздух след това се рециркулира обратно в кухнята.

Какви са размерите на CH-180?

Приблизителни размери: 60 cm ширина, 50 cm дълбочина, 15 cm височина. Винаги измервайте пространството си преди монтаж.

Енергийно ефективен ли е Heinner CH-180?

Да, обикновено има клас на енергийна ефективност A, с мощност на мотора около 150W и LED осветление, което го прави ефективен за ежедневна употреба.

Има ли гаранция за CH-180?

Продуктите на Heinner обикновено идват с 1-2 години гаранция. Проверете касовата бележка или се свържете с поддръжката на Heinner за конкретни гаранционни условия.

Защо аспираторът ми не работи?

Първо проверете захранването и прекъсвача. Уверете се, че термичният предпазител не е задействан (изчакайте да изстине и нулирайте). Също така проверете дали филтрите не са запушени. Ако проблемите продължават, се свържете с квалифициран техник.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CH-180 Heinner

Благодарим че избрахте този продукт!

I. INTRODUCTION

Прочетете внимателно инструкциите и запазите наръчника за скрит информация.

Този наръчник е изготвен, за да ви осигури всички необходими инструкции за инсталиране, използване и поддръжка на устройството.

За да бъде правилно и безопасно да се справяте с устройството, моля, прочетете внимателно това ръководство, преди да го инсталирате и да го използвате.

II. СЪДЪРЖАНИЕ НА ПАКЕТА

Наръчник на потребителя
Гаранционен сертификат

i

Внимание: Ако този продукт е пристигнал при вас повреден, моля да го върнете за подмяна или поправка.

Децата трябва да бъдат наблюдавани за да не си играят с апарта!

Монтажа трябва да бъде направлен от ауторизиран квалифициран електротехник.

Има опасност от пожар ако почистването на апарата не се извършва според инструкциите.

Инструкциите за метода и честотата на почистване се намират в раздел „МОНТАЖ И ПОДДРЬЖКА“.

Не дърпайте захранващият кабел когато искате да изключите апарата. Хванете щекера и го издърпайте леко.

Преди почистване се подсигурете, че апарата е изключен от контакта.

1) За оптимални резултати, аспиратора трябва да бъде поставен на оптимално разстояние от 65-75 см. спрямо плоскостта за готвене;
2) За осъществяването на монтажа на стената, направете четири дупки с диаметър 8 мм. на най-подходящото място, като в същото време имате предвид разстоянието от центъра на дупката от задната страна на аспиратора;
3) Поставете дюбелите в направените дупки;
4) Поставете винтовете в дюбелите и фиксирайте добре;
5) Поставете аспиратора в фиксираните винтове;
6) После използвайте включените аксесоари за да завиете винтовете в двете дупки от вътрешната страна на аспиратора, за да фиксирате аспиратора за стената.
7) Сложете клапата "one way" на аспиратора.

Pic 1

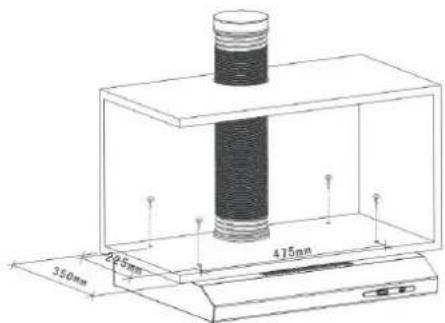

1) Направете 4 дупки с диаметър ∅ 6мм в долната част на зоната където желаете да монтирате аспиратора;
2) Поставете клапата "one way" на аспиратора и после монтирайте аспиратора от вътрешната страна на мястото за фиксиране и закрепете добре с помощта на двата включени винта;
3) Монтирайте регулируемата плоча на задната страна на аспиратора, за да няма пространство между аспиратора и повърхността за монтаж..

Бележка: възможни са два вида вентилация: вертикална вентилация и хоризонтална вентилация.

Моля, обърнете внимание на желания метод на вентилация, преди избора на метод за инсталиране.

Horizontalna вентилация: Моля, използвайте капака, за да покрете отвора от горната страна, така че въздуха да може да бъде вентилиран от задната страна на аспиратора, така като е показано на снимка 6А.

Вертикална вентилация: Моля, използвайте капака, за да покриете отвора от задната страна на аспиратора. По този начин въздуха ще бъде вентилиран от горната страна на аспиратора, така както е показано на снимка 6В..

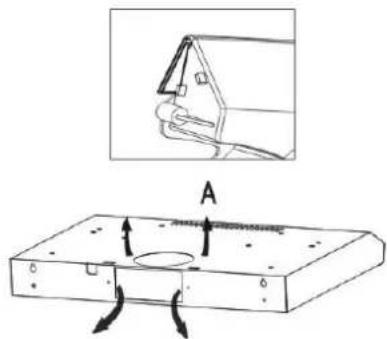

Настройка на вентилацията

Външна вентилация (outdoor ventilation): Преместете устройството за настройка в положение за външна настройка (outdoor ventilation) (снимка7А), монтирайте устройството за отвеждане на въздуха, включете абсорбатора, така въздуха ще бъде вентилиран навън (снимка7С).

Вътрешна вентилация (indoor ventilation): Преместете устройството за настройка в положение за вътрешна вентилация (indoor ventilation) (снимка 7B), монтирайте отвеждащият капак, пуснете абсорбатора, така въздуха ще бъде вентилиран от вътре (снимка 7D).

1) Положение "0" – аспиратора ще бъде спрян.
2) Бутони "low", "middle" and "high" натройват мотора да работи на ниска, средна и висока скорост.
3) Ако натиснете веднъж бутона "light", лампите ще светнат, за да ги спрете натиснете още веднъж.

Смяна и почистване на филтъра – виж картинката по-долу.

1. Сложете филтъра във загрята вода до 40-50°C, заедно с малко препарат и оставете за 2-3 минути. После почистете използвайки мека четка, за да не нарушите повърхността на филтъра.
2. Филтъра може да бъде мит в миялна машина. Поставете го в миялната машина заедно с препарат за миене и настойте миялната на 60 °C.

Филтрите са метални: не използвайте препарати с корозионно действие.

Внимание: Изключете аспиратора от контакта преди почистването му.

Смяна на крышките

* Моля, преди да смените лампите се подсигурете, че аспиратора е изключен от контакта.
* Отворете филтъра, така както е показано по-горе.
* Сменете крышката max 40W E14.
* Поставете филтъра на място.

VII. ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

Проблем	Възможни причини
Абсорбатора не се включва	Проверете дали абсорбатора е включен в контакта.Проверете дали контролните бутони са настроени на адекватната скорост.
Абсорбатора не работи добре	Трябва да настроите абсорбатора на по-висока скорост.Филтъра е задръстен с мазнина.Кухнята не е проветрена добре.Ако абсорбатора не е настроен на циркулация, проверете дали филтъра е в добро функционално състояние или трябва да бъде сменен.Ако абсорбатора е настроен на външна вентилация, проверете дали не са блокирани изходните отвори за въздуха.
Абсорбатора се изключи сам по врем работа	Включила се е защитната система, чрез самоизключване.Спрете абсорбатора и изчакайте докато механизъма се рестартира.Моля, запомнете, че ако абсорбатора е монтиран прекалено ниско, този механизмъм ще се активира постоянно, което може да повреди уреда.

поглъщане на мощност	130 m^3/h
двигател	1x75W
цвят:	Бял/ черен/ кафяв

ИЗХВЪРЛЯНЕ НА ОТПАДЪЦИТЕ ПО ОТГОВОРЕН НАЧИН КЪМ ОКОЛНАТА СРЕДА

Можеш да помогнеш за опазване на околната среда!

Моля, спазвайте местните закони и правила: занесете нефункциониращите електрически уреди в пунктовете за събиране на отпадъци от електрическо оборудване.

HEINNER e регистрирана марка на компанията Network One Distribution SRL. Другите марки, наименованията на продуктите са регистрирани марки на съответните собственици.

Нито една част на спецификациите не може да бъде възпроизвеждана под каквато и да є форма или по какъвто и да е начин, използвана за получаването на производни като преводи, промени или адаптации без предварителното разрешение на компанията NETWORK ONE DISTRIBUTION. Всички права запазени!

Този продукт е проектиран и реализиран в съответствие със стандартите и изискванията на Европейската Общност.

Importer: Network One Distribution
