CH-180 - Okap kuchenny Heinner - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Heinner
Model	CH-180
Typ montażu	Podszafkowy / Naścienny
Szerokość	60 cm (ok.)
Głębokość	50 cm (ok.)
Wysokość	15 cm (ok.)
Waga	10 kg (ok.)
Zasilanie	220-240 V ~ 50 Hz
Moc silnika	150 W (ok.)
Moc oświetlenia	4 W (LED lub halogen, ok.)
Liczba prędkości	3
Typ filtra tłuszczowego	Aluminiowa siatka (zmywalna)
Filtr węglowy	Opcjonalny (do trybu cyrkulacji)
Średnica przewodu	150 mm (ok.)
Poziom hałasu	50-65 dB (ok.)
Typ sterowania	Przyciski lub suwak
Klasa efektywności energetycznej	A (typowa)
Konserwacja	Czyścić filtr tłuszczowy co miesiąc; filtr węglowy wymieniać co 3-6 miesięcy
Funkcje bezpieczeństwa	Wyłącznik termiczny, reset ręczny
Dostępne części zamienne	Filtry tłuszczowe, filtry węglowe, żarówki, silnik (jeśli serwisowalny)

Często zadawane pytania - CH-180 Heinner

Jak zainstalować okap Heinner CH-180?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Upewnij się, że okap jest bezpiecznie zamontowany do ściany lub szafki na wysokości 65-75 cm nad powierzchnią gotowania. Podłącz przewód (jeśli w trybie wyciągu) lub zamontuj filtry węglowe do trybu cyrkulacji. Postępuj zgodnie z instrukcją obsługi, aby uzyskać szczegółowe wskazówki.

Jak wyczyścić filtr tłuszczowy?

Usuń aluminiowy filtr tłuszczowy i umyj go ciepłą wodą z mydłem lub w zmywarce. Dokładnie osusz przed ponownym zamontowaniem. Czyść co najmniej raz w miesiącu, aby zachować wydajność.

Jak wymienić filtr węglowy?

Filtry węglowe są używane tylko w trybie cyrkulacji. Aby wymienić, usuń filtr tłuszczowy, następnie usuń stary filtr węglowy i włóż nowy. Wymieniaj co 3-6 miesięcy w zależności od użytkowania.

Jak wymienić żarówkę?

Najpierw odłącz zasilanie. Zdejmij osłonę oświetlenia (zazwyczaj zatrzask lub śruba). Wymień żarówkę na taką samego typu i mocy (np. 4W LED lub halogen). Zamocuj osłonę i przywróć zasilanie.

Jaki jest poziom hałasu CH-180?

Poziom hałasu wynosi około 50-65 dB w zależności od ustawienia prędkości, porównywalny do normalnej rozmowy.

Czy CH-180 może być używany bez przewodu?

Tak, może być używany w trybie cyrkulacji. Należy zamontować filtry węglowe (nie dołączone) do pochłaniania zapachów. Oczyszczone powietrze jest następnie recyrkulowane z powrotem do kuchni.

Jakie są wymiary CH-180?

Wymiary przybliżone: 60 cm szerokości, 50 cm głębokości, 15 cm wysokości. Zawsze mierz swoją przestrzeń przed instalacją.

Czy Heinner CH-180 jest energooszczędny?

Tak, zazwyczaj ma klasę efektywności energetycznej A, z mocą silnika około 150W i oświetleniem LED, co czyni go wydajnym w codziennym użytkowaniu.

Czy CH-180 jest objęty gwarancją?

Produkty Heinner zazwyczaj są objęte 1-2 letnią gwarancją. Sprawdź paragon lub skontaktuj się z pomocą techniczną Heinner, aby uzyskać szczegółowe warunki gwarancji.

Dlaczego mój okap nie działa?

Najpierw sprawdź zasilanie i wyłącznik obwodu. Upewnij się, że wyłącznik termiczny nie zadziałał (poczekaj, aż ostygnie i zresetuj). Sprawdź również, czy filtry nie są zatkane. Jeśli problemy nie ustąpią, skontaktuj się z wykwalifikowanym technikiem.

INSTRUKCJA OBSŁUGI CH-180 Heinner

• Tradycyjny okap
  • Zdolność wchłaniania: 130 m³/h
• Kolor: biały/czarny/brązowy

Dziękujemy za wybór tego produktu!

I. WSTEP

Proszę uważnie przeczytać instrukcję i zachować ten podręcznik dla dalszych informacji.

Podręcznik ten jest zaprojektowany, aby zapewnić wszystkie niezbędne instrukcje dotyczące instalacji, użytkowania i bieżącego utrzymania.

Aby prawidłowo i bezpiecznie korzystać z urządzenia, proszę uważnie przeczytać niniejszą instrukcję przed instalacją i użytkowaniem.

II. ZAWARTOŚĆ OPAKOWANIA

Tradycyjny okap

Instrukcja obsługi

Gwarancja

i

III. ŚRODKI BEZPIECZEŃSTWA

Uwaga: jeśli produkt dotarł do Ciebie uszkodzony, należy go zwrócić w celu wymiany lub naprawy.

NIE NALEŻY INSTALOWAĆ PRODUKTU, JEŚLI WYKAZUJE OZNAKI USZKODZENIA!

Dzieci powinny być nadzorowane aby zapewnić, że nie bawią się z produktem!

Przeznaczony do użytku domowego.

Instalacja musi zostać wykonana przez wykwalifikowanego elektryka.

Istnieje ryzyko pożaru, jeśli czyszczenie nie jest wykonywane zgodnie z instrukcją.

Znajdź szczegóły dotyczące metody i częstotliwości działań czyszczących w sekcji "INSTALACJA".

Nie ciągnąć za przewód w chwili odłączenia okapu od gniazdka elektrycznego. Chwycić za wtyczkę i lekko ciągnąć.

Przed czyszczeniem należy upenić się, że urządzenie nie jest podłączone do prądu.

IV. INSTALACJA

INSTALACJA

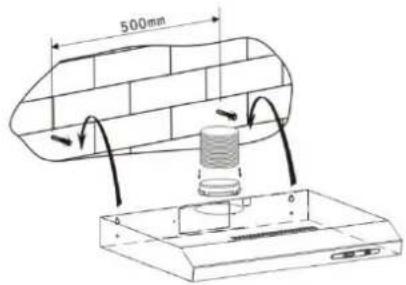

Sposób A

1. Aby otrzymać optymalne parametry pracy okapu, musi on być umieszczony w odległości 65-75 cm od powierzchni, na której odbywa się gotowanie;

2. Aby wykonać instalację w ścianie należy zrobić 4 otwory o średnicy 8 mm w najbardziej dogodnym miejscu, biorąc pod uwagę odległość od środka otworu znajdującego się z tyłu okapu;

3. Należy włożyć kołki rozporowe w przygotowane otwory;

4. Następnie należy włożyć wkręty do kołków rozporowych i dobrze je wkręcić;

5. W tym momencie można powiesić okap na wkrętach;

6. Następnie użyć dołączonych akcesoriów do zablokowania śruby w dwóch otworach wewnątrz okapu, by zamocować okap na ścianie perete;

7. Należy umieścić zawór "one way" na okap.

Pic 1

Pic 2

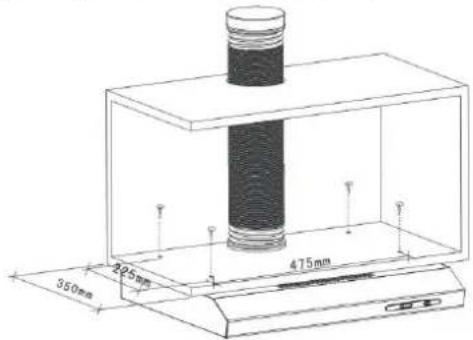

1) Należy wykonać 4 otwory o średnicy ∅ 6mm w dolnej części obszaru gdzie chcecie aby został zamontowany okap.
2) Należy umieścić zawór "one way" na okapie, następnie należy zainstalować okap na dolnym obszarze do mocowania i przymocować go za pomocą 4 śrub załączonych o zestawu.
3) Należy zainstalować regulowaną płytę na tylnej części okapu aby w ten sposób zakryć przestrzenie między okapem i powierzchnią mocowania.

Uwaga: Dostępne są dwa tryby wentylacji: wentylacja pozioma i wentylacja pionowa.

Proszę zwrócić uwagę na wybrany tryb wentylacji przed wyborem sposobu instalacji.

Wentylacja pionowa: Według rysunku 6A, należy użyć pokrywy aby zakryć wejście znajdujące się z tyłu okapu i tym sposobem powietrze może być odprowadzone od góry.

Wentylacja pionowa: Według rysunku 6B, należy użyć pokrywy aby zakryć wejście znajdujące się z przodu okapu i tym sposobem powietrze może być odprowadzone od tyłu urządzenia.

Ustawienia wentylacji

Wentylacja zewnętrzna (outdoor ventilation): Należy ustawić regulator w pozycji zewnętrznej wentylacji (outdoor ventilation) (rysunek 7A, 7C), zainstalować urządzenie odprowadzające, włączyć okap i w tym momencie powietrze jest odprowadzane z zewnątrz.

Wentylacja wewnętrzna (indoor ventilation): Należy ustawić regulator w pozycji wewnętrznej wentylacji (indoor ventilation) (rysunek 7B, 7D), zainstalować pokrywę odprowadzającą, włączyć okap i w tym momencie powietrze będzie odprowadzane z wewnątrz

A

1. Pozycja "0" – okap jest wyłączony
2. Przyciski "low", "middle" and "high" uruchomią silnik, który będzie pracował na niskiej, średniej i odpowiednio, wysokiej prędkości
3. Przy naciśnięciu przycisku "light" jeden raz, zapali się światło. Aby wyłączyć światło trzeba nacisnąć jeszcze raz.

A. Wymiana i czyszczenie filtru

1. Należy wsadzić filtr do wody z płynem do mycia naczyń o temperaturze 40-50°C, i pozostawić na 2-3 minuty. Następnie należy go oczyścić miękką szczotką, aby uniknąć uszkodzenia powierzchni filtra.
2. Filtr może być czyszczony w zmywarce. Należy włożyć go do zmywarki wraz z płynem do mycia naczyń i czyścić w temperaturze 60 °C. Filtr jest wykonany z akrylu: nie należy używać płynów o właściwościach żrących!

Uwaga: Prosze odłączyć od zasilania przed czyszczeniem.

B. Wymiana żarówek

* Przed wymianą żarówki należy upewnić się, że produkt został odłączony y gniazdka.
* Filtr należy otworzyć, jak przedstawiono powyżej
* Wymienić żarówkę max 40W E14.
* Należy zamontować filtr w swojej pierwotnej pozycji.

VII. ROZWIĄZYWANIE PROBLEMÓW

ZIDENTYFIKOWANY PROBLEM	PRAWDOPODOBNE PRZYCZYNY
Okap nie włącza się	Sprawdź, czy okap jest podłączony do gniazdka.Sprawdź, czy przyciski kontrolne są ustawione na odpowiednie obroty.
Okap nie działa skutecznie	Należy ustawić wieksze obroty okapu.Filtrł jest zatłuszczony.Kuchnia nie jest dobrze wietrzona.Jeśli okap jest ustawiony w trybie recyrkulacji, sprawdź, czy filtr de węgla jest w dobrym stanie, czy należy go zamienić.Jeśli okap jest ustawiony w trybie zewnętrznej wentylacji, sprawdź, czy wylot powietrza nie jest zablokowany lub zapchany.
Okap wyłączyć się samoistnie podczas pracy	System ochrony włączyć się poprzez samowyłączenie okapuWyłącz okap i czekaj do chwili zresetowania mechanizmu.Proszę pamiętać, iż, jeżeli okap został instalowany za nisko, mechanizm będzie się często włączać , co może uszkodzić urządzenie.Jeśli okap jest ustawiony w trybie zewnętrznej wentylacji, sprawdź, czy wylot powietrza nie jest zablokowany lub zapchany.
Okap wyłączyć się samoistnie podczas pracy	System ochrony włączyć się poprzez samowyłączenie okapu.Wyłącz okap i czekaj do chwili zresetowania mechanizmu.Proszę pamiętać, iż, jeżeli okap został instalowany za nisko, mechanizm będzie się często włącać , co może uszkodzić urządzenie.

VIII. SPECYFIKACJA TECHNICZNA

Zdolność wchłaniania :	130 m3/h
Silnik	1x75W
Kolor:	Biały/czarny/brązowy

POSTĘPOWANIE Z ODPADAMI ODPOWIEDZIALNE W STOSUNKU DO ŚRODOWISKA. Możesz pomóc chronić środowisko!

Prosimy o przestrzeganie lokalnych przepisów prawnych: Sprzęt elektryczny nieoperacyjny powinien trafić do centrum zbiórki zużytego sprzętu elektrycznego.

HEINNER jest zarejestrowanym znakiem towarowym firmy Network One Distribution SRL (Spółka Z.O.O.)

Pozostałe marki, nazwy produktów są znakami towarowymi ich właścicieli.

Żadna część niniejszej specyfikacji nie może być powielana w jakiejkolwiek formie i w jakikolwiek sposób stosowana do tworzenia utworów pochodnych, takich jak tłumaczenia, przekształcania lub adaptacje bez uprzedniej zgody firmy NETWORK ONE DISTRIBUTION.

Produkt został zaprojektowany i wyprodukowany zgodnie ze standardami i normami Wspólnoty Europejskiej

Importer: Network One Distribution

Ul. Marcel Iancu, nr. 3-5, Bucharest, Rumunia

Tel: [phone], www.heinner.ro, www.nod.ro
