XCH-450S - Okap kuchenny Heinner - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Heinner
Model	XCH-450S
Rodzaj instalacji	Wbudowany / Pod szafką
Szerokość	450 mm
Wysokość	Standardowa (ok. 150-200 mm)
Głębokość	Ok. 350 mm
Waga	Ok. 5 kg
Zasilanie	220-240 V ~ 50 Hz
Moc silnika	Ok. 100 W
Maksymalny przepływ powietrza	Ok. 400 m³/h
Poziom hałasu	≤ 60 dB(A)
Liczba prędkości	3
Oświetlenie	LED (2 x 1,5 W)
Typ filtra	Aluminiowy filtr tłuszczowy
Sterowanie	Mechaniczne przyciski
Średnica przewodu wentylacyjnego	120 mm
Klasa energetyczna	A
Czyszczenie	Przecierać wilgotną szmatką; regularnie myć filtr tłuszczowy
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem
Dostępność części zamiennych	Filtry, żarówki, silnik dostępne u producenta
Gwarancja	2 lata

Często zadawane pytania - XCH-450S Heinner

Jak zainstalować okap kuchenny Heinner XCH-450S?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Zapewnij odpowiednie podłączenie elektryczne i przewód wentylacyjny. Szczegółowe instrukcje i środki bezpieczeństwa znajdziesz w instrukcji obsługi.

Jak czyścić filtr tłuszczowy?

Aluminiowy filtr tłuszczowy można myć ręcznie w ciepłej wodzie z mydłem lub w zmywarce w niskiej temperaturze. Przed ponownym montażem pozostaw do całkowitego wyschnięcia.

Jaki typ żarówki stosuje okap?

Okap XCH-450S wykorzystuje żarówki LED (2 x 1,5 W). Zamienne żarówki należy nabyć u Heinner lub autoryzowanego sprzedawcy.

Jak często należy czyścić filtry?

Aby zapewnić optymalną wydajność, czyść filtr tłuszczowy co 2 miesiące lub częściej przy intensywnym użytkowaniu. Filtr węglowy (w przypadku recyrkulacji) należy wymieniać co 3-6 miesięcy.

Czy okap może być używany w trybie recyrkulacji?

Tak, okap XCH-450S może być używany z filtrem węglowym (nie dołączonym). Upewnij się, że filtr węglowy jest prawidłowo zainstalowany.

Jaki jest poziom hałasu tego okapu?

Poziom hałasu wynosi około 60 dB(A) przy maksymalnej prędkości, co jest porównywalne z normalną rozmową.

Jak zresetować alarm filtra?

Po czyszczeniu lub wymianie filtrów naciśnij i przytrzymaj przycisk prędkości przez 3 sekundy, aby zresetować wskaźnik filtra (jeśli dotyczy).

Czy przewód wentylacyjny jest dołączony do okapu?

Okap nie zawiera przewodu wentylacyjnego. Należy zakupić osobno odpowiedni zestaw kanałów (średnica 120 mm).

Co zrobić, jeśli okap przestanie działać?

Najpierw sprawdź zasilanie i wyłącznik automatyczny. Jeśli problem nie ustąpi, skontaktuj się z serwisem Heinner. Nie próbuj naprawiać samodzielnie.

Czy okap jest objęty gwarancją?

Tak, okap Heinner XCH-450S jest objęty 2-letnią gwarancją od daty zakupu. Zachowaj paragon do ewentualnej naprawy gwarancyjnej.

INSTRUKCJA OBSŁUGI XCH-450S Heinner

• Tradycyjny okap
  • Zdolność wchłaniania: 326.4 m³/h
• Kolor: biały/ brązowy / czarny/ nierdzewna stal

Dziękujemy za wybór tego produktu!

I. WSTEP

Proszę uważnie przeczytać instrukcję i zachować ten podręcznik dla dalszych informacji.

Podręcznik ten jest zaprojektowany, aby zapewnić wszystkie niezbędne instrukcje dotyczące instalacji, użytkowania i bieżącego utrzymania.

Aby prawidłowo i bezpiecznie korzystać z urządzenia, proszę uważnie przeczytać niniejszą instrukcję przed instalacją i użytkowaniem.

II. ZAWARTOŚĆ OPAKOWANIA

Tradycyjny okap
Instrukcja obsługi
Gwarancja

i

III. ŚRODKI BEZPIECZEŃSTWA

Uwaga: jeśli produkt dotarł do Ciebie uszkodzony, należy go zwrócić w celu wymiany lub naprawy.

NIE NALEŻY INSTALOWAĆ PRODUKTU, JEŚLI WYKAZUJE OZNAKI USZKODZENIA!

Dzieci powinny być nadzorowane aby zapewnić, że nie bawią się z produktem!

Przeznaczony do użytku domowego.

Instalacja musi zostać wykonana przez wykwalifikowanego elektryka.

Istnieje ryzyko pożaru, jeśli czyszczenie nie jest wykonywane zgodnie z instrukcją.

Znajdź szczegóły dotyczące metody i częstotliwości działań czyszczących w sekcji "INSTALACJA".

Nie ciągnąć za przewód w chwili odłączenia okapu od gniazdka elektrycznego. Chwycić za wtyczkę i lekko ciągnąć.

Przed czyszczeniem należy upenić się, że urządzenie nie jest podłączone do prądu.

IV. INSTALACJA

INSTALACJA

Metoda A

1. Aby otrzymać optymalne parametry pracy okapu, musi on być umieszczony w odległości 65-75 cm od powierzchni, na której odbywa się gotowanie;

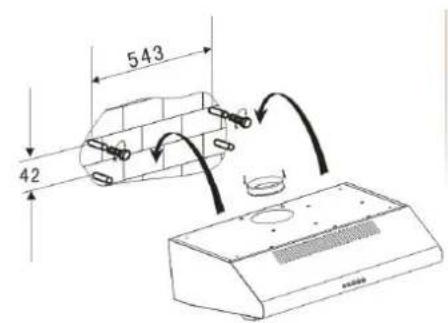

2. Aby wykonać instalację w ścianie należy zrobić 4 otwory o średnicy 8 mm w najbardziej dogodnym miejscu, biorąc pod uwagę odległość od środka otworu znajdującego się z tyłu okapu;

3. Należy włożyć kołki rozporowe w przygotowane otwory;

4. Następnie należy włożyć wkręty do kołków rozporowych i dobrze je wkręcić;

5. W tym momencie można powiesić okap na wkrętach;

6. Następnie użyć dołączonych akcesoriów do zablokowania śruby w dwóch otworach wewnątrz okapu, by zamocować okap na ścianie perete;

7. Należy umieścić zawór "one way" na okap.

PIC 1

60cm

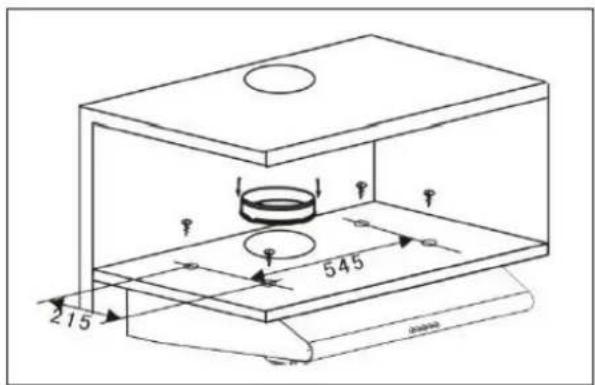

1) Należy wykonać 4 otwory o średnicy ∅ 6mm w dolnej części obszaru gdzie chcecie aby został zamontowany okap.
2) Należy umieścić zawór "one way" na okapie, następnie należy zainstalować okap na dolnym obszarze do mocowania i przymocować go za pomocą 4 śrub załączonych do zestawu.
3) Należy zainstalować regulowaną płytę na tylnej części okapu aby w ten sposób zakryć przestrzenie między okapem i powierzchnią mocowania.

Uwaga: Dostępne są dwa tryby wentylacji: wentylacja pozioma i wentylacja pionowa.

Proszę zwrócić uwagę na wybrany tryb wentylacji przed wyborem sposobu instalacji.

Wentylacja pionowa: Według rysunku 4A, należy użyć pokrywy aby zakryć wejście znajdujące się z tyłu okapu i tym sposobem powietrze może być odprowadzone od góry.

Wentylacja pionowa: Według rysunku 4B, należy użyć pokrywy aby zakryć wejście znajdujące się z przodu okapu i tym sposobem powietrze może być odprowadzone od tyłu urządzenia.

Ustawienia wentylacji

Wentylacja zewnętrzna (outdoor ventilation): Należy ustawić regulator w pozycji zewnętrznej wentylacji (outdoor ventilation) (rys. A), zainstalować urządzenie odprowadzające, włączyć okap i w tym momencie powietrze jest odprowadzane z zewnątrz.

Wentylacja wewnętrzna (indoor ventilation): Należy ustawić regulator w pozycji wewnętrznej wentylacji (indoor ventila) (rys. B), zainstalować pokrywę odprowadzającą, włączyć okap i w tym momencie powietrze będzie odprowadzane z wewnątrz.

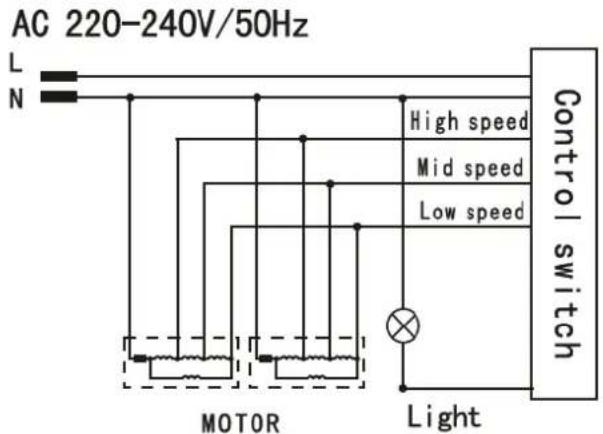

1. Pozycja "0" – okap jest wyłączony
2. Przyciski "low", "middle" and "high" uruchomią silnik, który będzie pracował na niskiej, średniej i odpowiednio, wysokiej prędkości
3. Przy naciśnięciu przycisku "light" jeden raz, zapali się światło. Aby wyłączyć światło trzeba nacisnąć jeszcze raz.

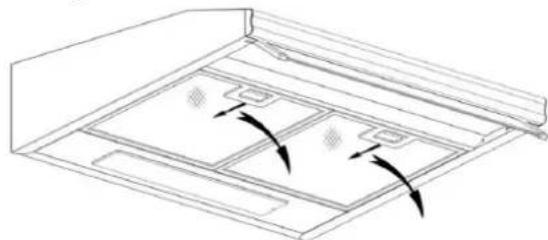

Wymiana i czyszczenie filtru

1. Należy wsadzić filtr do wody z płynem do mycia naczyń o temperaturze 40-50°C, i pozostawić na 2-3 minuty. Następnie należy go oczyścić miękką szczotką, aby uniknąć uszkodzenia powierzchni filtra.
2. Filtr może być czyszczony w zmywarce. Należy włożyć go do zmywarki wraz z płynem do mycia naczyń i czyścić w temperaturze 60 °C.

Filtry metalowe: proszę nie używać środków o właściwościach korozyjnych.

Uwaga: Prosze odłączyć od zasilania przed czyszczeniem.

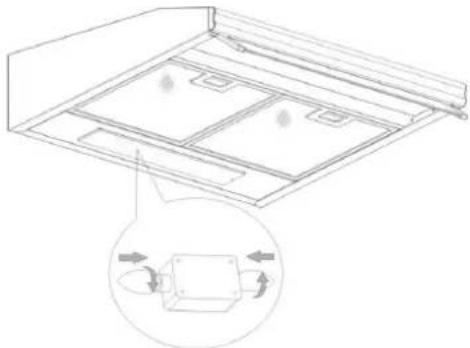

Wymiana żarówek

* Przed wymianą żarówki należy upewnić się, że produkt został odłączony y gniazdka.
* Filtr należy otworzyć, jak przedstawiono powyżej
* Wymienić żarówkę max 2W LED.
* Należy zamontować filtr w swojej pierwotnej pozycji.

Zdolność wchłaniania :	326.4 m3/h
Silnik	2x60W
Kolor:	Biały/ brązowy / czarny/ nierdzewna stal

POSTĘPOWANIE Z ODPADAMI ODPOWIEDZIALNE W STOSUNKU DO ŚRODOWISKA. Możesz pomóc chronić środowisko!

Prosimy o przestrzeganie lokalnych przepisów prawnych: Sprzęt elektryczny nieoperacyjny powinien trafić do centrum zbiórki zużytego sprzętu elektrycznego.

HEINNER jest zarejestrowanym znakiem towarowym firmy Network One Distribution SRL (Spółka Z.O.O.)

Pozostałe marki, nazwy produktów są znakami towarowymi ich właścicieli.

Żadna część niniejszej specyfikacji nie może być powielana w jakiejkolwiek formie i w jakikolwiek sposób stosowana do tworzenia utworów pochodnych, takich jak tłumaczenia, przekształcania lub adaptacje bez uprzedniej zgody firmy NETWORK ONE DISTRIBUTION.

Produkt został zaprojektowany i wyprodukowany zgodnie ze standardami i normami Wspólnoty Europeiskiej

Importer: Network One Distribution

Ul. Marcel Iancu, nr. 3-5, Bucharest, Rumunia

Tel: [phone], www.heinner.ro, www.nod.ro
