CH-250 - Okap kuchenny Heinner - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny tradycyjny
Model	CH-250
Marka	Heinner
Moc ssania	174 m³/h
Moc silnika	1 x 100 W
Dostępne kolory	Biały, Czarny, Szary
Klasa efektywności energetycznej	E
Roczne zużycie energii	111.6 kWh/rok
Klasa wydajności dynamicznej płynów	F
Klasa efektywności oświetlenia	G
Klasa efektywności filtracji tłuszczu	C
Przepływ powietrza (min/maks)	119 / 174 m³/h
Poziom hałasu (min/maks)	55 / 65 dB(A)
Pobór mocy w trybie gotowości/wyłączenia	0 W
Oświetlenie	Maks. 40 W, żarówka oliwkowa E14
Napięcie / Częstotliwość	AC 220-240 V / 50 Hz
Wysokość montażu	65-75 cm nad powierzchnią gotowania
Metody wentylacji	Pozioma (tył) i Pionowa (góra)
Typ filtra	Filtr tłuszczowy (mywalny, bezpieczny w zmywarce)
Sterowanie	Przyciski (Wyłącz, Niski, Średni, Wysoki, Światło)
Funkcje bezpieczeństwa	Automatyczne wyłączenie przy zbyt niskim montażu

Często zadawane pytania - CH-250 Heinner

Jaka jest prawidłowa wysokość montażu okapu Heinner CH-250?

Zamontuj okap na wysokości 65-75 cm nad powierzchnią gotowania dla najlepszej wydajności.

Jak przełączyć prędkość okapu?

Naciśnij przyciski niska, średnia lub wysoka, aby dostosować prędkość silnika. Naciśnij 0, aby wyłączyć.

Jak włączyć i wyłączyć światło?

Naciśnij przycisk światła raz, aby włączyć, i ponownie, aby wyłączyć.

Jak wyczyścić filtr tłuszczowy?

Wyjmij filtr i zanurz w wodzie o temperaturze 40-50°C z łagodnym detergentem na 2-3 minuty. Delikatnie wyczyść miękką szczoteczką. Filtr można również myć w zmywarce w temperaturze 60°C.

Czy mogę samodzielnie wymienić żarówkę?

Tak. Odłącz okap, otwórz filtr i wymień na żarówkę o mocy maks. 40W E14 w kształcie oliwki. Następnie zamknij filtr.

Co robi funkcja bezpieczeństwa automatycznego wyłączenia?

Jeśli okap jest zamontowany zbyt nisko (poniżej 65 cm), zabezpieczenie może zadziałać, wyłączając urządzenie. Poczekaj na reset i dostosuj wysokość.

Jak często należy czyścić filtr?

Czyść filtr tłuszczowy regularnie, przynajmniej raz w miesiącu lub gdy jest widocznie brudny, aby utrzymać wydajność.

Jaka jest różnica między wentylacją poziomą a pionową?

Wentylacja pozioma odprowadza powietrze z tyłu; uszczelnij górny wylot. Wentylacja pionowa odprowadza powietrze z góry; uszczelnij tylny wylot. Użyj dołączonej zaślepki do uszczelnienia nieużywanego wylotu.

Co zrobić, jeśli okap nie uruchamia się?

Sprawdź, czy okap jest podłączony do prądu i czy regulator prędkości nie znajduje się w pozycji wyłączenia (0). Jeśli nadal nie działa, skontaktuj się z wykwalifikowanym technikiem.

Jakie jest zużycie energii w trybie czuwania?

Okap zużywa 0 W zarówno w trybie czuwania, jak i wyłączenia.

INSTRUKCJA OBSŁUGI CH-250 Heinner

• Tradycyjny okap
  • Zdolność wchłaniania: 174 m³/h
  • Kolor: biały/ czarny /szary

Dziękujemy za wybór tego produktu!

I. WSTEP

Proszę uważnie przeczytać instrukcję i zachować ten podręcznik dla dalszych informacji.

Podręcznik ten jest zaprojektowany, aby zapewnić wszystkie niezbędne instrukcje dotyczące instalacji, użytkowania i bieżącego utrzymania.

Aby prawidłowo i bezpiecznie korzystać z urządzenia, proszę uważnie przeczytać niniejszą instrukcję przed instalacją i użytkowaniem.

II. ZAWARTOŚĆ OPAKOWANIA

Tradycyjny okap

Instrukcja obsługi

Gwarancja

III. ŚRODKI BEZPIECZEŃSTWA

Uwaga: jeśli produkt dotarł do Ciebie uszkodzony, należy go zwrócić w celu wymiany lub naprawy.

NIE NALEŻY INSTALOWAĆ PRODUKTU, JEŚLI WYKAZUJE OZNAKI USZKODZENIA!

Dzieci powinny być nadzorowane aby zapewnić, że nie bawią się z produktem!

Przeznaczony do użytku domowego.

Instalacja musi zostać wykonana przez wykwalifikowanego elektryka.

Istnieje ryzyko pożaru, jeśli czyszczenie nie jest wykonywane zgodnie z instrukcją.

Znajdź szczegóły dotyczące metody i częstotliwości działań czyszczących w sekcji "INSTALACJA".

Nie ciągnąć za przewód w chwili odłączenia okapu od gniazdka elektrycznego. Chwycić za wtyczkę i lekko ciągnąć.

Przed czyszczeniem należy upenić się, że urządzenie nie jest podłączone do prądu.

IV. INSTALACJA

INSTALACJA

Sposób A

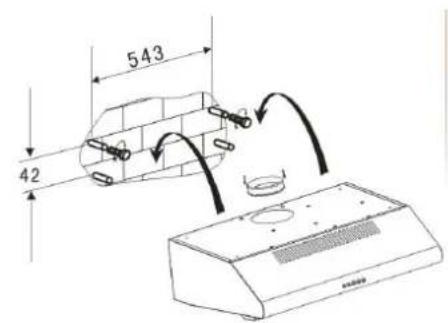

1. Aby otrzymać optymalne parametry pracy okapu, musi on być umieszczony w odległości 65-75 cm od powierzchni, na której odbywa się gotowanie;

2. Aby wykonać instalację w ścianie należy zrobić 4 otwory o średnicy 8 mm w najbardziej dogodnym miejscu, biorąc pod uwagę odległość od środka otworu znajdującego się z tyłu okapu;

3. Należy włożyć kołki rozporowe w przygotowane otwory;

4. Następnie należy włożyć wkręty do kołków rozporowych i dobrze je wkręcić;

5. W tym momencie można powiesić okap na wkrętach;

6. Następnie użyć dołączonych akcesoriów do zablokowania śruby w dwóch otworach wewnątrz okapu, by zamocować okap na ścianie perete;

7. Należy umieścić zawór "one way" na okap

PIC 1

60cm

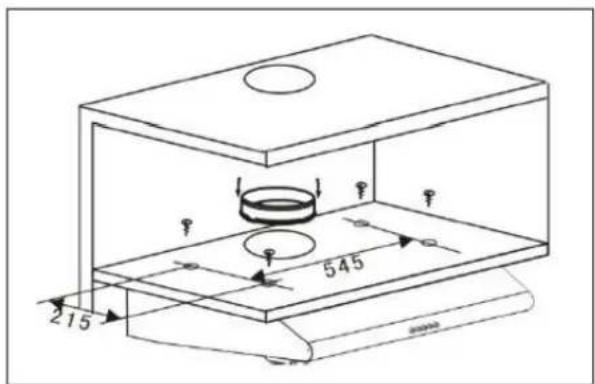

1) Należy wykonać 4 otwory o średnicy ∅ 6mm w dolnej części obszaru gdzie chcecie aby został zamontowany okap.
2) Należy umieścić zawór "one way" na okapie, następnie należy zainstalować okap na dolnym obszarze do mocowania i przymocować go za pomocą 4 śrub załączonych dżestawu.
3) Należy zainstalować regulowaną płytę na tylnej części okapu aby w ten sposób zakryć przestrzenie między okapem i powierzchnią mocowania.

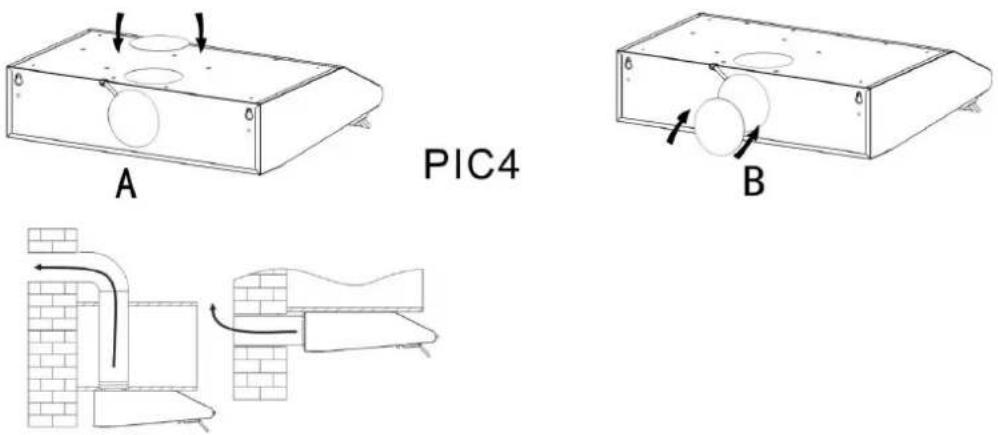

Uwaga: Dostępne są dwa tryby wentylacji: wentylacja pozioma i wentylacja pionowa.

Proszę zwrócić uwagę na wybrany tryb wentylacji przed wyborem sposobu instalacji.

Wentylacja pionowa: Według rysunku 4A, należy użyć pokrywy aby zakryć wejście znajdujące się z przodu okapu i tym sposobem powietrze może być odprowadzone od tyłu urządzenia.

Wentylacja pionowa: Według rysunku 4B, należy użyć pokrywy aby zakryć wejście znajdujące się z tyłu okapu i tym sposobem powietrze może być odprowadzone od góry.

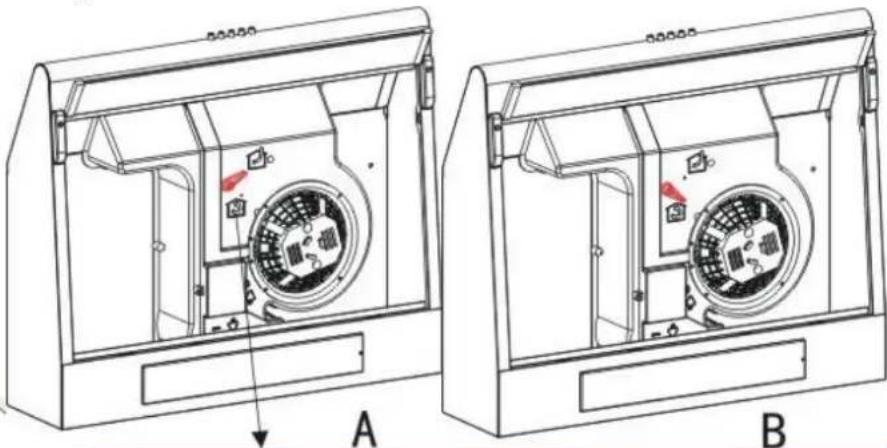

Ustawienie wentylacji

Wentylacja zewnętrzna (outdoor ventilation): Należy ustawić regulator w pozycji zewnętrznej wentylacji (outdoor ventilation) (rysunek A), zainstalować urządzenie odprowadzające, włączyć okap i w tym momencie powietrze jest odprowadzane z zewnątrz.

Wentylacja wewnętrzna (indoor ventilation): Należy ustawić regulator w pozycji wewnętrznej wentylacji (indoor ventilation) (rysunek B), zainstalować pokrywę odprowadzającą, włączyć okap i w tym momencie powietrze będzie odprowadzane z wewnątrz.

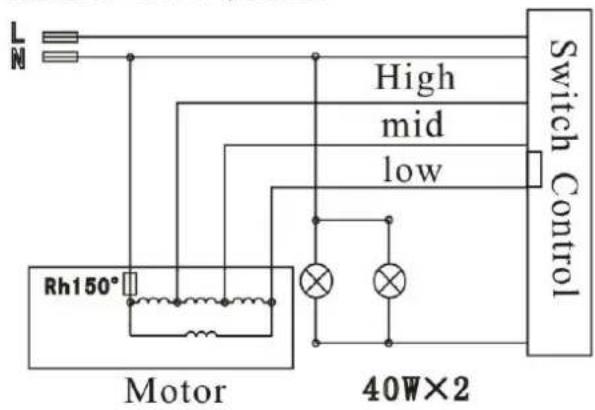

1. Pozycja "0" – okap jest wyłączony
2. Przyciski "low", "middle" and "high" uruchomią silnik, który będzie pracował na niskiej, średniej i odpowiednio, wysokiej prędkości
3. Przy naciśnięciu przycisku "light" jeden raz, zapali się światło. Aby wyłączyć światło trzeba nacisnąć jeszcze raz.

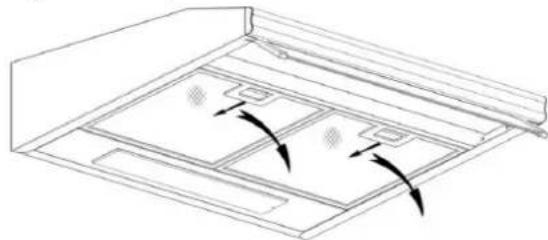

A. Wymiana i czyszczenie filtru

1. Należy wsadzić filtr do wody z płynem do mycia naczyń o temperaturze 40-50°C, i pozostawić na 2-3 minuty. Następnie należy go oczyścić miękką szczotką, aby uniknąć uszkodzenia powierzchni filtra.
2. Filtr może być czyszczony w zmywarce. Należy włożyć go do zmywarki wraz z płynem do mycia naczyń i czyścić w temperaturze 60 °C.

Jeśli filtr jest akrylowy, proszę nie używać środków o właściwościach korozyjnych.

Uwaga: Proszę odłączyć od zasilania przed czyszczeniem.

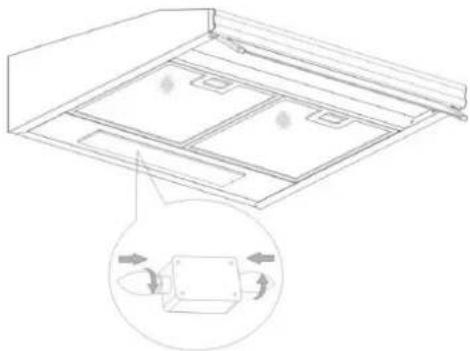

B. Wymiana żarówek

Przed wymianą żarówki należy upewnić się, że produkt został odłączony y gniazdka.

* Filtr należy otworzyć, jak przedstawiono powyżej
* Wymienić żarówkę max 40W E14.
* Należy zamontować filtr w swojej pierwotnej pozycji.

AC 220-240V /50Hz

Zdolność wchłaniania :	174 m3/h
Silnik	1x100W
Kolor:	Biały/ czarny /szary

POSTĘPOWANIE Z ODPADAMI ODPOWIEDZIALNE W STOSUNKU DO ŚRODOWISKA. Możesz pomóc chronić środowisko!

Prosimy o przestrzeganie lokalnych przepisów prawnych: Sprzęt elektryczny nieoperacyjny powinien trafić do centrum zbiórki zużytego sprzętu elektrycznego.

HEINNER jest zarejestrowanym znakiem towarowym firmy Network One Distribution SRL (Spółka Z.O.O.)

Pozostałe marki, nazwy produktów są znakami towarowymi ich właścicieli.

Żadna część niniejszej specyfikacji nie może być powielana w jakiejkolwiek formie i w jakikołwiek sposób stosowana do tworzenia utworów pochodnych, takich jak tłumaczenia, przekształcania lub adaptacje bez uprzedniej zgody firmy NETWORK ONE DISTRIBUTION.

Produkt został zaprojektowany i wyprodukowany zgodnie ze standardami i normami Wspólnoty Europejskiej

Importer: Network One Distribution

Ul. Marcel Iancu, nr. 3-5, Bucharest, Rumunia

Tel: [phone], www.heinner.ro, www.nod.ro
