Marka	Heinner
Model	CH-400-BK
Typ produktu	Tradycyjny okap kuchenny
Moc ssania	326.4 m³/h
Moc silnika	2 x 60W
Opcje kolorystyczne	Biały, Czarny, Brązowy, Inox
Klasa efektywności energetycznej	C
Roczne zużycie energii	56.6 kWh
Klasa efektywności dynamicznej płynów	E
Klasa efektywności oświetlenia	A
Klasa efektywności filtracji tłuszczu	C
Przepływ powietrza (min./maks.)	151.9 / 326.4 m³/h
Poziom hałasu (min./maks.)	56 / 71 dB(A)
Pobór mocy (tryb wyłączenia)	0 W
Napięcie / Częstotliwość	220-240V ~ 50Hz
Odległość instalacji	65-75 cm nad powierzchnią gotowania
Typ filtra	Metalowy filtr tłuszczu
Czyszczenie filtra	Mycie ręczne (40-50°C) lub zmywarka (60°C)
Typ oświetlenia	Żarówka LED max 2W
Typ sterowania	Przyciski (Niski, Średni, Wysoki, Światło)
Tryby wentylacji	Poziomy (tył) i pionowy (góra)
Zawartość opakowania	Okap, instrukcja obsługi, karta gwarancyjna
Waga	Nie określono

Często zadawane pytania - CH-400-BK Heinner

Jak wyczyścić filtr tłuszczu?

Wyjmij filtr i namocz go w wodzie o temperaturze 40-50°C z łagodnym detergentem na 2-3 minuty. Delikatnie wyczyść miękką szczoteczką. Alternatywnie umieść w zmywarce w temperaturze 60°C. Nie używaj żrących środków czyszczących.

Jak często należy czyścić filtr?

Czyść metalowy filtr tłuszczu często, aby utrzymać wydajność i zmniejszyć ryzyko pożaru. Przy intensywnym użytkowaniu czyść co miesiąc.

Jak wymienić żarówkę?

Odłącz okap od zasilania, otwórz filtr, wymień żarówkę na żarówkę LED max 2W, a następnie zamontuj filtr z powrotem.

Jaka jest prawidłowa wysokość instalacji?

Zamontuj okap 65-75 cm nad powierzchnią gotowania dla najlepszego wyciągu.

Czy mogę recyrkulować powietrze w pomieszczeniu?

Tak, poprzez ustawienie wentylacji na tryb wewnętrzny (rys.5B) i zamontowanie pokrywy wylotu. Powietrze zostanie przefiltrowane i zwrócone do pomieszczenia.

Jak ustawić prędkość wentylatora?

Naciśnij przyciski: 'niski' dla niskiej prędkości, 'średni' dla średniej, 'wysoki' dla wysokiej. Naciśnij '0', aby wyłączyć.

Dlaczego mój okap wydaje nadmierny hałas?

Sprawdź, czy filtr nie jest zatkany lub czy przewód nie jest zablokowany. Upewnij się również, że okap jest solidnie zamontowany, aby uniknąć wibracji.

Jakie jest maksymalne zużycie energii?

Silnik pobiera 120W (2 x 60W), plus oświetlenie (max 2W). Łącznie maksymalnie około 122W.

Jak przełączyć między wentylacją poziomą a pionową?

W przypadku wentylacji poziomej uszczelnij górny wylot; w przypadku pionowej uszczelnij tylny wylot za pomocą dołączonych pokryw (patrz rys.4A i 4B).

Czy okap nadaje się do instalacji bezprzewodowej?

Tak, okap może być używany w trybie recyrkulacji. Upewnij się, że zamontowany jest filtr węglowy (nie dołączony). Użyj ustawienia wentylacji wewnętrznej.

INSTRUKCJA OBSŁUGI CH-400-BK Heinner

• Tradycyjny okap
  • Zdolność wchłaniania: 326.4 m³/h
• Kolor: biały/ brązowy / czarny/ nierdzewna stal

Dziękujemy za wybór tego produktu!

I. WSTEP

Proszę uważnie przeczytać instrukcję i zachować ten podręcznik dla dalszych informacji.

Podręcznik ten jest zaprojektowany, aby zapewnić wszystkie niezbędne instrukcje dotyczące instalacji, użytkowania i bieżącego utrzymania.

Aby prawidłowo i bezpiecznie korzystać z urządzenia, proszę uważnie przeczytać niniejszą instrukcję przed instalacją i użytkowaniem.

II. ZAWARTOŚĆ OPAKOWANIA

Tradycyjny okap
Instrukcja obsługi
Gwarancja

i

III. ŚRODKI BEZPIECZEŃSTWA

Uwaga: jeśli produkt dotarł do Ciebie uszkodzony, należy go zwrócić w celu wymiany lub naprawy.

NIE NALEŻY INSTALOWAĆ PRODUKTU, JEŚLI WYKAZUJE OZNAKI USZKODZENIA!

Dzieci powinny być nadzorowane aby zapewnić, że nie bawią się z produktem!

Przeznaczony do użytku domowego.

Instalacja musi zostać wykonana przez wykwalifikowanego elektryka.

Istnieje ryzyko pożaru, jeśli czyszczenie nie jest wykonywane zgodnie z instrukcją.

Znajdź szczegóły dotyczące metody i częstotliwości działań czyszczących w sekcji "INSTALACJA".

Nie ciągnąć za przewód w chwili odłączenia okapu od gniazdka elektrycznego. Chwycić za wtyczkę i lekko ciągnąć.

Przed czyszczeniem należy upenić się, że urządzenie nie jest podłączone do prądu.

IV. INSTALACJA

INSTALACJA

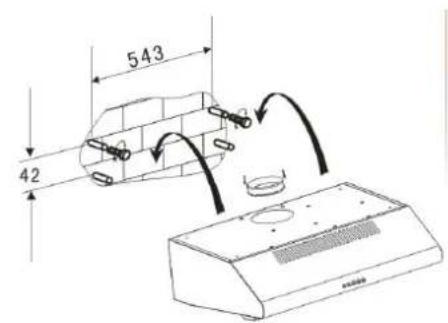

Metoda A

1. Aby otrzymać optymalne parametry pracy okapu, musi on być umieszczony w odległości 65-75 cm od powierzchni, na której odbywa się gotowanie;

2. Aby wykonać instalację w ścianie należy zrobić 4 otwory o średnicy 8 mm w najbardziej dogodnym miejscu, biorąc pod uwagę odległość od środka otworu znajdującego się z tyłu okapu;

3. Należy włożyć kołki rozporowe w przygotowane otwory;

4. Następnie należy włożyć wkręty do kołków rozporowych i dobrze je wkręcić;

5. W tym momencie można powiesić okap na wkrętach;

6. Następnie użyć dołączonych akcesoriów do zablokowania śruby w dwóch otworach wewnątrz okapu, by zamocować okap na ścianie perete;

7. Należy umieścić zawór "one way" na okap.

PIC 1

60cm

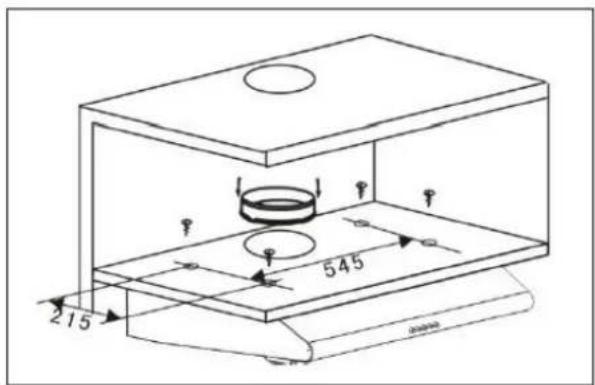

1) Należy wykonać 4 otwory o średnicy ∅ 6mm w dolnej części obszaru gdzie chcecie aby został zamontowany okap.
2) Należy umieścić zawór "one way" na okapie, następnie należy zainstalować okap na dolnym obszarze do mocowania i przymocować go za pomocą 4 śrub załączonych do zestawu.
3) Należy zainstalować regulowaną płytę na tylnej części okapu aby w ten sposób zakryć przestrzenie między okapem i powierzchnią mocowania.

Uwaga: Dostępne są dwa tryby wentylacji: wentylacja pozioma i wentylacja pionowa.

Proszę zwrócić uwagę na wybrany tryb wentylacji przed wyborem sposobu instalacji.

Wentylacja pionowa: Według rysunku 4A, należy użyć pokrywy aby zakryć wejście znajdujące się z tyłu okapu i tym sposobem powietrze może być odprowadzone od góry.

Wentylacja pionowa: Według rysunku 4B, należy użyć pokrywy aby zakryć wejście znajdujące się z przodu okapu i tym sposobem powietrze może być odprowadzone od tyłu urządzenia.

Ustawienia wentylacji

Wentylacja zewnętrzna (outdoor ventilation): Należy ustawić regulator w pozycji zewnętrznej wentylacji (outdoor ventilation) (rys. A), zainstalować urządzenie odprowadzające, włączyć okap i w tym momencie powietrze jest odprowadzane z zewnątrz.

Wentylacja wewnętrzna (indoor ventilation): Należy ustawić regulator w pozycji wewnętrznej wentylacji (indoor ventila) (rys. B), zainstalować pokrywę odprowadzającą, włączyć okap i w tym momencie powietrze będzie odprowadzane z wewnątrz.

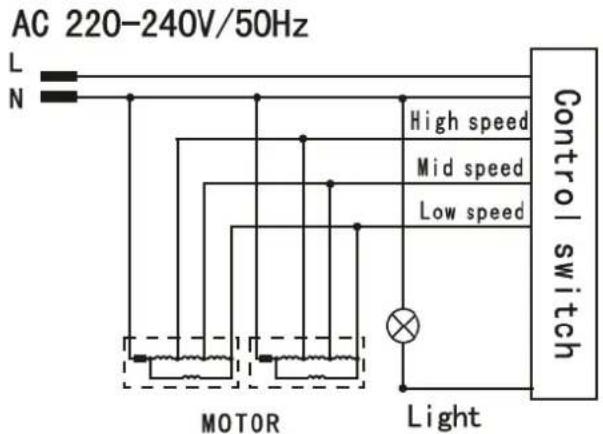

1. Pozycja "0" – okap jest wyłączony
2. Przyciski "low", "middle" and "high" uruchomią silnik, który będzie pracował na niskiej, średniej i odpowiednio, wysokiej prędkości
3. Przy naciśnięciu przycisku "light" jeden raz, zapali się światło. Aby wyłączyć światło trzeba nacisnąć jeszcze raz.

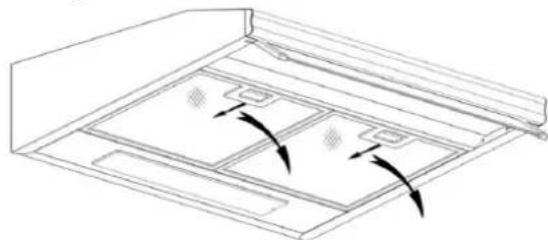

Wymiana i czyszczenie filtru

1. Należy wsadzić filtr do wody z płynem do mycia naczyń o temperaturze 40-50°C, i pozostawić na 2-3 minuty. Następnie należy go oczyścić miękką szczotką, aby uniknąć uszkodzenia powierzchni filtra.
2. Filtr może być czyszczony w zmywarce. Należy włożyć go do zmywarki wraz z płynem do mycia naczyń i czyścić w temperaturze 60 °C.

Filtry metalowe: proszę nie używać środków o właściwościach korozyjnych.

Uwaga: Prosze odłączyć od zasilania przed czyszczeniem.

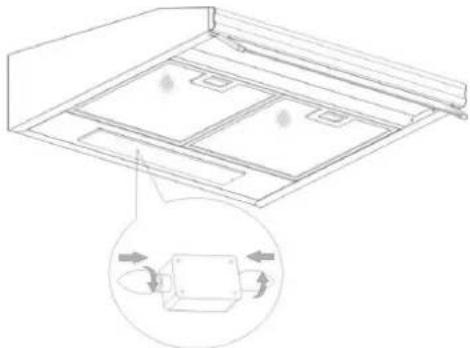

Wymiana żarówek

* Przed wymianą żarówki należy upewnić się, że produkt został odłączony y gniazdka.
* Filtr należy otworzyć, jak przedstawiono powyżej
* Wymienić żarówkę max 2W LED.
* Należy zamontować filtr w swojej pierwotnej pozycji.

Zdolność wchłaniania :	326.4 m3/h
Silnik	2x60W
Kolor:	Biały/ brązowy / czarny/ nierdzewna stal

POSTĘPOWANIE Z ODPADAMI ODPOWIEDZIALNE W STOSUNKU DO ŚRODOWISKA. Możesz pomóc chronić środowisko!

Prosimy o przestrzeganie lokalnych przepisów prawnych: Sprzęt elektryczny nieoperacyjny powinien trafić do centrum zbiórki zużytego sprzętu elektrycznego.

HEINNER jest zarejestrowanym znakiem towarowym firmy Network One Distribution SRL (Spółka Z.O.O.)

Pozostałe marki, nazwy produktów są znakami towarowymi ich właścicieli.

Żadna część niniejszej specyfikacji nie może być powielana w jakiejkolwiek formie i w jakikolwiek sposób stosowana do tworzenia utworów pochodnych, takich jak tłumaczenia, przekształcania lub adaptacje bez uprzedniej zgody firmy NETWORK ONE DISTRIBUTION.

Produkt został zaprojektowany i wyprodukowany zgodnie ze standardami i normami Wspólnoty Europeiskiej

Importer: Network One Distribution

Ul. Marcel Iancu, nr. 3-5, Bucharest, Rumunia

Tel: [phone], www.heinner.ro, www.nod.ro
