CH-400-BK - Páraelszívó Heinner - Ingyenes használati útmutató

Márka	Heinner
Modell	CH-400-BK
Termék típus	Hagyományos páraelszívó
Szívó teljesítmény	326,4 m³/h
Motor teljesítmény	2 x 60W
Színválaszték	Fehér, Fekete, Barna, Inox
Energiahatékonysági osztály	C
Éves energiafogyasztás	56,6 kWh
Folyadékdinamikai hatékonysági osztály	E
Világítási hatékonysági osztály	A
Zsírszűrési hatékonysági osztály	C
Légáram (min./max.)	151,9 / 326,4 m³/h
Zajszint (min./max.)	56 / 71 dB(A)
Teljesítményfelvétel (kikapcsolt állapotban)	0 W
Feszültség / frekvencia	220-240V ~ 50Hz
Beépítési távolság	65 – 75 cm a főzőfelület felett
Szűrő típusa	Fém zsírszűrő
Szűrő tisztítása	Kézi mosás (40-50°C) vagy mosogatógép (60°C)
Lámpa típusa	Max. 2W LED izzó
Vezérlés típusa	Nyomógombok (Alacsony, Közepes, Magas, Világítás)
Szellőzési módok	Vízszintes (hátul) és függőleges (felül)
Csomag tartalma	Páraelszívó, használati utasítás, garanciajegy
Súly	Nincs megadva

Gyakran ismételt kérdések - CH-400-BK Heinner

Hogyan tisztítsam a zsírszűrőt?

Távolítsa el a szűrőt, és áztassa be vízben 40-50°C-on enyhe mosószerrel 2-3 percre. Puha kefével gyengéden tisztítsa. Alternatívaként helyezze mosogatógépbe 60°C-on. Ne használjon maró hatású tisztítószereket.

Milyen gyakran kell tisztítanom a szűrőt?

Tisztítsa gyakran a fém zsírszűrőt a teljesítmény fenntartása és a tűzveszély csökkentése érdekében. Erős használat esetén havonta tisztítsa.

Hogyan cseréljem ki az izzót?

Húzza ki a páraelszívót, nyissa ki a szűrőt, cserélje ki az izzót egy max. 2W-os LED izzóra, majd rögzítse vissza a szűrőt.

Mi a helyes beépítési magasság?

Szerelje a páraelszívót 65-75 cm-re a főzőfelület fölé a legjobb elszívás érdekében.

Lehetőség van a levegő beltéri recirkulációjára?

Igen, a szellőzőnyílás beltéri módba állításával (5B ábra) és egy kivezető fedél felszerelésével. A levegő megszűrve visszakerül a helyiségbe.

Hogyan állítsam be a ventilátor sebességét?

Nyomja meg a gombokat: 'alacsony' az alacsony sebességhez, 'közepes' a közepeshez, 'magas' a magas sebességhez. Nyomja meg a '0' gombot a kikapcsoláshoz.

Miért túl hangos a páraelszívóm?

Ellenőrizze, hogy a szűrő eltömődött-e, vagy a csővezeték akadályozott-e. Győződjön meg arról is, hogy a páraelszívó biztonságosan van rögzítve a rezgések elkerülése érdekében.

Mi a maximális teljesítményfelvétel?

A motor 120W-ot fogyaszt (2 x 60W), plusz a lámpa (max. 2W). Összesen max. kb. 122W.

Hogyan váltok a vízszintes és függőleges szellőzés között?

Vízszinteshez zárja le a felső kivezetőt; függőlegeshez zárja le a hátsó kivezetőt a mellékelt fedelekkel (lásd 4A és 4B ábra).

Alkalmas a páraelszívó cső nélküli telepítésre?

Igen, a páraelszívó használható recirkulációs üzemmódban. Győződjön meg róla, hogy a szénszűrő fel van szerelve (nem tartozék). Használja a beltéri szellőzés beállítást.

HASZNÁLATI ÚTMUTATÓ CH-400-BK Heinner

• Hagyományos gözelszívó
  • Légszállítás: 326.4 m³/h
• Színe: fehér/barna/fekete/rozsdamentes

Köszönjük, hogy ezt a terméket választotta!

I. BEVEZETÓ

Kérjük, figyelmesen olvassa el a tájékoztatót és őrizze meg az útmutatót a későbbi tájékozódás érdekében!

Ez a kézikönyv tájékoztatást nyújt a gép működtetésére, használatára és karbantartására vonatkozóan.

A gép biztonságos és megfelelő működtetése érdekében kérjük, figyelmesen olvassa el e tájékoztatót az üzembe helyezés előtt!

II. A CSOMAG TARTALMA

Hagyományos gözelszívó
Használati útmutató

Garancialevél

III. BIZTONSÁGI INTÉZKEDÉSEK

Figyelem! Ha sérült/hibás terméket kapott, azonnal kérje annak kicserélését, hibajavítását! A MEGHIBÁSODOTT KÉSZÜLÉKET SOHA NE HELYEZZE ÜZEMBE!

Mindig figyeljen arra, hogy a gyerekek ne játszhassanak a készülékkel!

A készülék rendeltetése háztartásbeli használatra történt!

Az üzembehelyezést mindig engedéllyel rendelkező szakember végezze!

A nem megfelelő tisztítás tűzveszélyt okozhat!

A tisztítással kapcsolatos információkat a "BESZERELÉS" fejezetben találja.

A készülék áramtalanítása érdekében soha ne húzza a vezetéket. Mindig a dugaszt fogja!

Tisztítás előtt bizonyosodjon meg arról, hogy a készülék áramtalanítva van!

IV. TELEPÍTÉS

BESZERELÉS

A. lehetőség

1. A megfelelő hatékonyság érdekében a gözelszívó a használati felülettől 65-75 cm távolságra kell legyen.

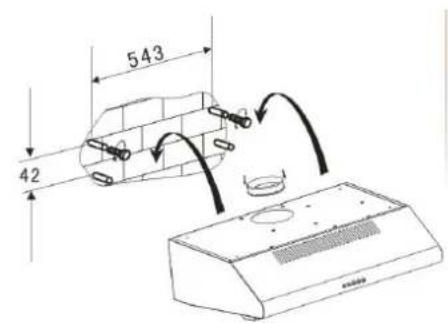

2. A falra szerelés érdekében fúrjon 4 nadab 8 mm-es átmérőjű lyukat a falba. Figyeljen a gözelszívó hátánál levő rés középpontjának távolságára.
3. A betétdarabokat helyezze a kifúrt lyukakba.
4. Helyezze be a csavarokat és jól rögzítse azokat!
5. A gőzelszívót helyezze rá a rögzített csavarokra.
6. A tartozékok felhasználásával a gőzelszívó belső részében levő 2 csavart rögzítse!
7. Helyezze fel a "one way" szelepet a gözelszívóra.

PIC 1

60cm

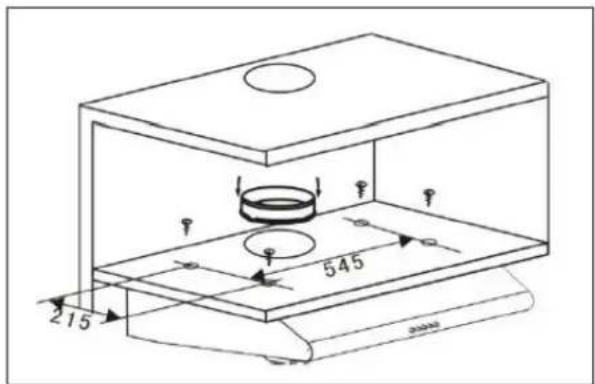

1) Fúrjon 4 darab ∅ 6mm átmérőjú lyukat a rögzítendő felület aljára.
2) A "one way" szelepet helyezze fel a gőzelszívóra, majd a készüléket a csomagban levő 4 csavar segítségével rögzítse a kívánt felület aljára.
3) Az állítható lapot helyezze a gőzelszívó hátára, hogy a rögzítő felület és a készülék között ne maradjon rés!

Megjegyzés: Két elszívási mód lehetséges: függőleges és vízszintes irányban.

A beszerelés előtt válasza ki a megfelelő elszívási módot.

Függőleges elszívás: A 4A ábra szerint, a gőzelszívó hátsó kivezető toldatát fedje le, így a levegő a felső részen fog távozni.

Vízszintes elszívás: A 4B ábra szerint, a gözelszívó felső kivezető toldatát fedje le, így a levegő a hátsó részen fog távozni.

Külső keringetés (outdoor ventilation): Az állító kart helyezze a külső keringető helyzetbe (A ábra), helyezze fel a kivezető szerkezetet, kapcsolja be a készüléket és a külső keringetés megvalósul.

Belső keringetés (indoor ventilation): Az állító kart helyezze a belső keringető helyzetbe (B ábra), helyezze fel a kivezető szerkezetet, kapcsolja be a készüléket és a belső keringetés megvalósul.

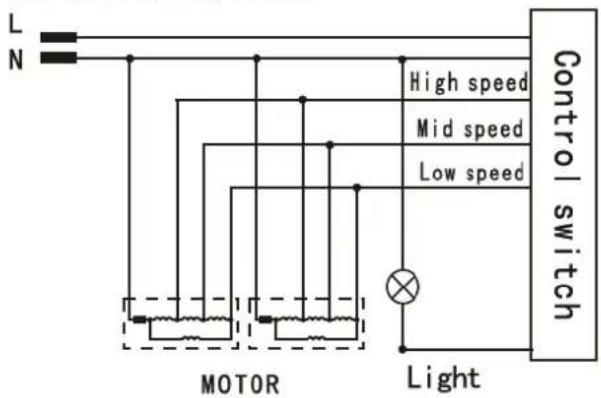

1. "0" helyzetben – a készülék ki van kapcsolva
2. A "low", "middle" és "high" gombokkal a motort kis, közepes és nagy sebességgel működtetheti.
3. A "light" gomb egyszeri megnyomásával bekapcsolja a világítást. A kikapcsolás érdekében nyomja meg a gombot még egyszer.

VI. TISZTÍTÁS ÉS KARBANTARTÁS

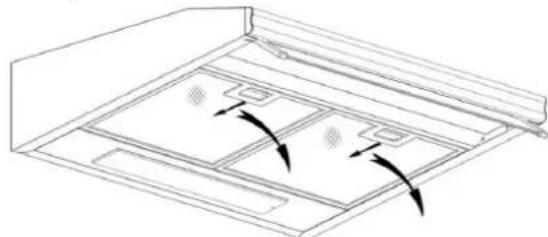

A szűrő cseréje és tisztítása

1. A szűrőt helyezze 40-50°C-os, enyhény vegyszeres vízbe, és hagyja 2-3 percig állni. Egy puha kefe segítségével isztítsa meg a szűrőt. Kerülje a részek megsérülését.
2. A szüröt mosogatógépben is tisztíthatja. Helyezze be a mosogatógépbe és 60°C-on hagyja tisztulni.

A szűrő acryl anyagból készült: korrozív vegyszerek használata tilos!

Figyelem! Tisztítás előtt a készüléket válassza le az elektromos hálózatról!

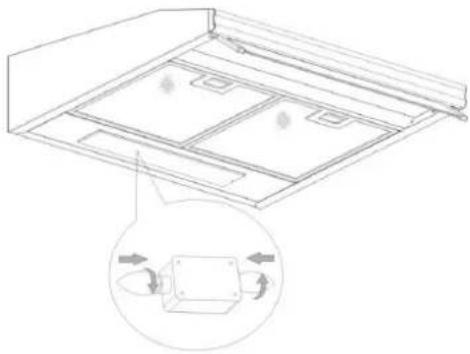

Izzólámpák cseréje

* Az izzólámpák cseréje előtt bizonyosodjon meg arról, hogy a készülék az elektromos hálózatról le van választva!
* A fenti ábra alapján vegye le a szűrőt.
* Cserélje ki az izzólámát: max 2W LED.
* Helyezze vissza a szürót.

AC 220-240V/50Hz

Légszállítás:	326.4 m3/h
Motor:	2x60W
Színe:	Fehér/barna/fekete/rozsdamentes

KÖRNYEZETTUDATOS HULLADÉKKEZELÉS

Hozzájárulhatsz a tiszta környezet megtartásához!

Kérjük, tartsák be a helyi szabályokat és törvényeket: a használaton kívüli háztartási gépeket vigye speciális hulladékgyűjtőbe!

A HEINNER a Network One Distribution Kft védett márkaneve. A más márkanevek, terméknevek az illető üzem jegyzett márkanevei.

A leírtak egyetlen része sem használható fel semmilyen formában, még lefordított, átalakított változatban sem, a NETWORK ONE DISTRIBUTION előzetes beleegyezése nélkül.

Ez a termék az Európai Közösség szabványainak megfelelően került megtervezésre és kivitelezésre.

Importatör: Network One Distribution

Str. Marcel Iancu, nr. 3-5, Bucuresti, Romania

Tel: [phone], www.heinner.ro, www.nod.ro
