Típus	Aláépítéses konyhai páraelszívó
Szélesség	65 cm
Mélység	50 cm (kb.)
Magasság	15 cm (kb.)
Súly	10 kg
Tápellátás	220-240 V, 50 Hz
Motorteljesítmény	150 W
Max. légáram	650 m³/h
Sebességszám	3
Zajszint (max.)	65 dB
Világítás	LED (2 x 1,5 W, meleg fehér)
Vezérlés típusa	Nyomógombok
Zsírszűrő típusa	Alumínium háló, mosható
Szénszűrő	Opcionális, cserélhető
Csővezeték típusa	Recirkulációs vagy elszívás (150 mm cső)
Szerelés	Aláépítés, minimális távolság 65-75 cm a főzőlap felett
Karbantartás	Zsírszűrők havonta tisztítása; szénszűrő cseréje 3-6 havonta
Biztonsági funkciók	Termikus túlterhelésvédelem, automatikus kikapcsolás? (nincs megadva)
Energiaosztály	A+ (becsült)
Alkatrészek elérhetősége	Szűrők, LED izzók, motor (vegye fel a kapcsolatot az ügyfélszolgálattal)

Gyakran ismételt kérdések - DCH-650RGBK Heinner

Hogyan szereljem fel a Heinner DCH-650RGBK páraelszívót?

A szereléshez legalább 65-75 cm távolság szükséges a főzőlap felett. Az elszívó használható elszívásos vagy recirkulációs üzemmódban. Elszíváshoz csatlakoztasson egy 150 mm-es csövet. Győződjön meg a biztonságos rögzítésről a szekrény alatt, és az elektromos csatlakoztatást szakképzett szerelő végezze.

Milyen gyakran kell tisztítanom a zsírszűrőket?

A zsírszűrőket (alumínium háló) havonta kell tisztítani meleg szappanos vízben vagy mosogatógépben. Használat előtt alaposan szárítsa meg. Az eldugult szűrők csökkentik a hatékonyságot.

Hogyan cseréljem ki a szénszűrőt?

A szénszűrőket recirkulációs üzemmódban használják. Cserélje 3-6 havonta a használattól függően. Nyissa ki a szűrőfedelet, vegye ki a régi szénszűrőt, és helyezzen be egy újat. Győződjön meg a megfelelő rögzítésről.

Milyen típusú világítást használ az elszívó?

Az elszívó két LED izzóval van felszerelve (egyenként 1,5 W, meleg fehér). Energiatakarékosak és hosszú élettartamúak. Cseréhez óvatosan csavarja ki és húzza ki a régi izzót, majd helyezze be az új, azonos típusú izzót.

A páraelszívóm hangos zajt ad. Mi lehet a probléma?

A hangos zaj jelezheti a szűrők eldugulását, laza részeket vagy motorproblémát. Először tisztítsa meg a zsírszűrőket. Ellenőrizze a laza csavarokat vagy csöveket. Ha a zaj továbbra is fennáll, a motor szervizelésre szorulhat. Vegye fel a kapcsolatot a Heinner ügyfélszolgálatával.

Használhatom az elszívót cső nélkül?

Igen, az elszívó használható recirkulációs üzemmódban. Telepítenie kell szénszűrőket (külön megvásárolható) a szagok elnyeléséhez. A levegő ezután visszakerül a konyhába.

Hogyan változtassam meg a sebességbeállításokat?

Az elszívó 3 sebességfokozattal rendelkezik, amelyeket nyomógombok vezérelnek. Nyomja meg a kívánt sebesség gombját. Általában az alacsony sebességet főzéshez, a közepeset normál főzéshez, a magasat erős füsthöz vagy szagokhoz használja.

Mi a Heinner DCH-650RGBK garanciaidőszaka?

A Heinner általában 2 év garanciát kínál háztartási használatra. Ellenőrizze a vásárlási bizonylatot, vagy lépjen kapcsolatba a Heinner ügyfélszolgálatával a konkrét feltételekért.

Hogyan tisztítsam az elszívó külső felületét?

A külső felületet puha, nedves ruhával és enyhe tisztítószerrel törölje le. Ne használjon súrolószereket vagy oldószereket, amelyek károsíthatják a felületet. Kerülje a víz bejutását az elektromos részekbe.

Az elszívó nem kapcsol be. Mit ellenőrizzek?

Először győződjön meg arról, hogy az elszívó be van dugva, és a megszakító nem kapcsolt le. Ellenőrizze a nyomógombokat esetleges beragadt szennyeződésre. Ha továbbra sem működik, a motor vagy az elektronika hibás lehet. Vegye fel a kapcsolatot szakképzett szerelővel vagy a Heinner ügyfélszolgálatával.

HASZNÁLATI ÚTMUTATÓ DCH-650RGBK Heinner

• Dekoratív szagelszívó
• Szívó teljesítmény: 586 m³/h
• Szín: fekete

Köszönjük, hogy megvásárolta termékünket!

I. BEVEZETÉS

Kérjük, figyelmesen olvassa el az utasításokat, és őrizze meg a kézikönyvet későbbi tanulmányozás céljából.

A kézikönyv célja a készülék beszerelésével, használatával és karbantartásával kapcsolatos minden szükséges tudnivalót rendelkezésére bocsátani. A készülék helyes és biztonságos használata érdekében, kérjük, hogy beszerelés és használat előtt olvassa el figyelmesen a használati kézikönyvet.

II. AZ ÖN CSOMAGJÁNAK TARTALMA

Dekoratív szagelszívó
Használati útmutató
Garancialevél

III. BIZTONSÁGI INTÉZKEDÉSEK

A használati kézikönyv utasításokat tartalmaz az Ön szagelszívójának üzemeltetésére és használatára vonatkozóan. Használat előtt kérjük, hogy figyelmesen olvassa el ezt a használati kézikönyvet, akkor is ha a használati mód ismerős az Ön számára. Órizze meg ezt a használati kézikönyvet az utólagos tanulmányozás végett szükség esetén.

FIGYELMEZTETÉSEK:

• Ne használja a szagelszívót zsírszűrők nélkül vagy ha azok nagyon mocskosak.
• Ne szerelje a terméket a felső felében külső grillsütővel ellátott tűzhely fölé.
• Használat közben ne hagyja a serpenyőket felügyelet nélkül, mert a túlmelegedett zsiradékok és olajak meggyúlhatnak.
• Soha ne hagyjon a szagelszívó alatt nyitott tűzforrást.
• A meghibásodott szagelszívót ne próbálja használni.
• Ne készítsen a szagelszívó alatt flambírozott termékeket.
• FIGYELMEZTETÉS: A tűzhely fölötti használat során a készülék kitett alkatrészei felforrósodhatnak.
• Abban az esetben, ha a szagelszívót a gáztűzhely fölé szerelik, a főzőlapon levő edények támasztási felülete és a szagelszívó legalsó része közti minimális távolság 65 cm kell legyen.
• A kibocsátott levegőt ne vezesse el más készülékek használata során elégett gázok kibocsátására szolgáló füstjáratba.

• Figyelem! Az üzemeltetési vagy karbantartási műveletek ideje alatt (mint például az izzó kicserélése) mindig áramtalanítsa a készüléket.
• A szagelszívót az üzemeltetési utasításoknak megfelelően helyezze üzembe.
• Minden beüzemelési munkálatot egy szakembernek vagy villanyszerelőnek kell elvégeznie.
• Kérjük, hogy a csomagolóanyagokat óvatosan távolítsa el. Ezek megsebezhetik a gyermekeket.
• Az üzemeltetési és karbantartási műveletek során figyeljen oda a szagelszívó belsejében található hegyes vagy éles élekre

- Abban az esetben, ha a szagelszívót a gáztűzhely fölé szerelik, a főzőlapon lévő edények támasztási felülete és a szagelszívó legalsó része közti minimális távolságok a következők kell legyenek:

Gáztűzhely esetén: 75 cm

Elektromos tűzhely esetén: 65 cm

Szén vagy olajkályha esetén: 75 cm

• Győződjön meg arról, hogy a kivezető csövezetnek nincsenek 90 fokos szögnél kisebb kanyarulatai, mert ezek csökkentik a szagelszívó hatékonyságát.
• Figyelmeztetés: A csavarok és a tartószerkezet szerelése során a jelen útmutatások betartásának elhanyagolása villanyárammal kapcsolatos veszélyekhez vezethet.
• Födje le mindig az edényeket, amikor gáztűzhelyen főz.
• Működés közben a szagelszívó elszívja a levegőt a helyiségből.
• Kérjük, biztosítsa a helyiség megfelelő levegőztetését. A szagelszívó eltávolítja a kellemetlen szagokat a helyiségből, a gózt viszont nem.
• A páraelszívót csak háztartási használatra szánták.

- A veszély elkerülése érdekében, amennyiben a tápkábel sérült, ezt ki kell cseréltetni a gyártó, a gyártó szervizügynöke, vagy hasonló szakképesítéssel rendelkező személy által.

- A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzéki vagy szellemi képességekkel, gyakorlattal vagy ismeretekkel rendelkezők csak akkor használhatják, ha felügyelik, vagy felkészítik őket a készülék biztonságos használatára, és ha megértik a készülék használatával járó veszélyeket. Tilos gyermekeknek játszani a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek felügyelet nélkül.

- Figyelem: A készülék és annak alkatrészei felforrósodhatnak a használat során. Kerülje a forró alkatrészek megérintését. A készüléket 8 évnél kisebb gyermekek csak állandó szülői felügyelet mellett használhatják.

- Amikor a szagelszívót gázzal vagy egyéb üzemanyagokkal működő készülékekkel egyszerre használják, biztosítani kell a helyiség megfelelő levegőztetését. Tűzeset veszélye áll fenn, ha a tisztítás nem az utasítások szerint történik.

- Be kell tartani a levegő elvezetésére vonatkozó szabályokat.

- Tisztítsa rendszeresen a készüléket a KARBANTARTÁS fejezetben bemutatott eljárás szerint.

- Biztonsági okok miatt csak a jelen használati kézikönyvben szereplő rögzítő és szerelőcsavarokat használja.

- A készülék tisztítási módjával és annak gyakoriságával kapcsolatos utasításokért tanulmányozza jelen használati kézikönyv karbantartásra és tisztításra vonatkozó részét.

- A berendezés tisztítását és karbantartását gyerekek felnőttek felügyeletének hiányában nem végezhetik.

Ha a szagelszívót más nem elektromos energiát használó készülékekkel együtt működteti, a negatív nyomás a helyiségben nem lehet nagyobb, mint 4 Pa (4 x 10-5 bar).

IV. ÜZEMBE HELYEZÉS (KÜLSŐ ELVEZETÉS ESETÉN)

Ha rendelkezésre áll egy külső falon található kivezetőnyílás, akkor csatlakoztassa a szagelszívót az alábbi képen látható módon, egy elszívócső segítségével (150 mm átmérőjű gégecső, alumínium vagy más nem gyúlékony anyagból készült cső).

1. Üzembe helyezés előtt kapcsolja ki és áramtalanítsa a készüléket.
2. A szagelszívót az optimális működés érdekében 65\~75 cm-es távolságra kell a tűzhely fölé szerelni.

1. ábra

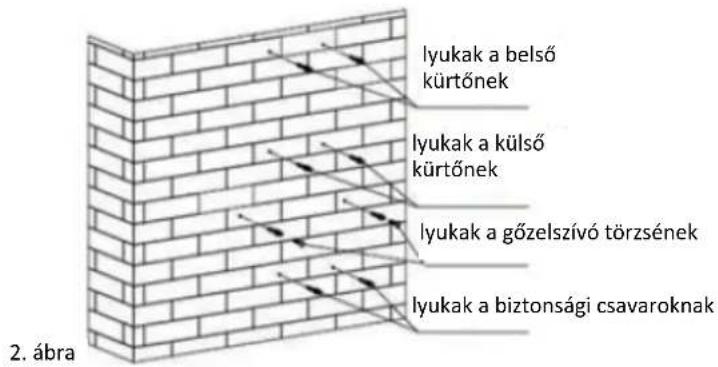

2. A kürtő és a gőzelszívó törzsének felszereléséhez 8 mm-es átmérőjű fúró segítségével készítsen 8 darab lyukat a falba. Lásd a 2. ábrát.

1. Tegyen tipliket a gőzelszívó törzsének rögzítésére készített lyukakba, a tiplikbe helyezzen 2 darab ST4x40 mm-es tartócsavart, a csavarok vége és a fal között 2 mm-es távolságot hagyva. Lásd a 2. ábrát.
2. Helyezze a gözelszívót a tartócsavarokra.
3. Helyezzen ST4x30 mm-es önmetsző csavarokat a biztonsági csavarok számára fúrt lyukakba, és húzza meg azokat teljesen, míg megbizonyosodik arról, hogy a gözelszívó megfelelően van rögzítve. Lásd a 3. ábrát.

1. ábra

2. A lent jelzett módon szerelje az elvezető csövet a visszakeringés gátló szelepre. Az elvezető csövet kengyel segítségével rögzítse a szelepre. Az elvezető csövet nyújtsa ki, míg áthatol a falban lévő lyukon.

MEGJEGYZÉS: A biztonsági csavarok felfogására szolgáló két lyuk a gözelszívó burkolatának hátsó felén található és átmérőjük 6 mm.

V. A VISSZAKERINGÉS GÁTLÓ SZELEP FELSZERELÉSE

Ha a visszakeringés gátló szelep (1) nincs felszerelve, két részét illessze össze.

A visszakeringés gátló szelep (1) összeillesztéséhez kövesse az alábbi lépéseket:

• Szerelje a burkolatba (6) a szelep két részét (2);
  • A csapszeget (3) irányítsa felfelé;
• A tengelyt (4) helyezze a burkolaton található lyukakba (5);
• A második résznél ismételje meg a fenti lépéseket.

TANÁCSOK AZ ELSZÍVÓCSŐ ÜZEMBEHELYEZÉSÉHEZ

A levegő hatékony elvezetése érdekében tartsa be szigorúan az alábbi szabályokat:

• Próbálja meg az elszívócsövet röviden és egyenesen hagyni.
• Ne csökkentse az elszívócső átmérőjét és ne nyomja össze.
• Feszítse ki az elszívócsövet, hogy ezáltal minimálisra csökkentse a nyomásveszteséget.
• Ezen alapszabályok be nem tartása csökkentik a hatékonyságot és zajosabbá teszik a szagelszívót.
• Minden beüzemelési munkálatot egy szakembernek vagy egy villanyszerelőnek kell elvégeznie.
• A szagelszívó elvezető rendszerét ne csatlakoztassa egy másik készülék által használt szellőzőrendszeréhez.
• Az elszívócső hajlítási szöge nem kell kisebb legyen mint 120°; vízszintesen kell helyezkedjen vagy felváltva, az eredeti szinttól emelkednie kell és a külső fal felé kell irányuljon.

- Üzembe helyezés után győződjön meg róla, hogy a szagelszívó egyenesen áll, a szagelszívó egyik felében történő zsiradék felhalmozódás elkerülése véget.

- Győződjön meg róla, hogy a választott elszívócső megfelel az érvényben lévő szabályoknak és tűzálló.

Biztonsági okok miatt csak a jelen használati kézikönyvben szereplő rögzítő és szerelőcsavarokat használja.
A csavarok és a tartószerkezet szerelése során a jelen útmutatások betartásának elhanyagolása villanyárammal kapcsolatos veszélyekhez vezethet.

VI. A KÉSZÜLÉK HASZNÁLATA

Irányító gombok

k. Nyomja meg a kikapcsoló gombot, és a motor megáll.
1. Nyomja meg a kis sebességet kiválasztó gombot, és a motor kis sebességen kezd el üzemelni.
m. Nyomja meg a közepes sebességet kiválasztó gombot, és a motor közepes sebességen kezd el üzemelni.
n. Nyomja meg a nagy sebességet kiválasztó gombot, és a motor nagy sebességen kezd el üzemelni.
o. Nyomja meg az izzólámpa bekapcsoló gombot és mindkét fény kigyúl. Nyomja meg újra ezt a gombot, és mindkét fény kialszik.

HIBA	LEHETSÉGES OK	MEGOLDÁS
A fény felgyúl, de a motor nem működik.	A ventilátor kapcsolója a „kikapcsolva” helyzetben van.	Válasszon ki egy üzemelési helyzetet.
	A ventilátor kapcsolója hibás.	Vegye fel a kapcsolatot a javítási központtal.
	A motor hibás.	Vegye fel a kapcsolatot a javítási központtal.
A fény nem gyúl fel és a motor nem működik.	A lakásban lévő biztosítékok elmozdultak vagy kiégtek.	Állítsa vissza vagy cserélje ki a biztosítékokat.
	A tápvezeték rövid vagy nincsen csatlakoztatva.	Helyezze be megfelelően a dugaszt a csatlakozóaljzatba. Kapcsolja be az energiaforrást.
Olajfolyások.	A visszatartó szelep és a levegő belépési nyílása nincsenek megfelelően szigetelve.	Válassza le a visszatartó szelepet és használjon szigetelő anyagot.
	Folyások az U metszet és a burkolat csatlakozás szintjén.	Válassza le az U metszetet és szigetelje.
A fények nem működnek.	Az izzók hibásak/nem megfelelően működnek.	Cserélje ki az izzókat az utasítások szerint.
Elégtelen elszívás.	Túl nagy a távolság a szagelszívó és a tűzhely főzőlapja között.	Szerelje a szagelszívót megfelelő távolságra.
A szagelszívó lehajlik.	A rögzítő csavar nincs kellőképpen megszorítva.	Szorítsa meg a csavart a szagelszívó vízszintes helyzetben történő rögzítése érdekében.

MEGJEGYZÉS: A készülék elektromos alkatrészeinek a javítása a helyi, az országos és a szövetségi szabályozásokat kell tiszteletben tartsa. Kérjük vegye fel a kapcsolatot a javító központtal ha bármelyik fentebb említett művelet végrehajtásával kételyei vannak. A készülék felnyitása előtt távolítsa el annak dugaszát a villamos hálózatból.

VIII. TISZTÍTÁS ÉS KARBANTARTÁS

FIGYELEM

A szagelszívó karbantartási vagy tisztítási műveleteinek elvégzése előtt távolítsa el annak dugaszát a villamos hálózatból. Győződjön meg arról, hogy kihúzta a dugaszt a csatlakozóból.

A külső felületek könnyen megkarcolhatóak. Ebből kifolyólag kérjük, hogy kövesse az utasításokat a hatékony és sérülésmentes tisztítás érdekében.

ÁLTALÁNOSSÁGOK

A tisztítást és karbantartást csak akkor végezzük, amikor a készülék már kihült. Ne maradjon a szagelszívón lúgos vagy savas hatású vegyszermaradvány (citromlé, ecet stb.).

NEM OXIDÁLÓDÓ ACÉL ALKATRÉSZEK

A nem oxidálódó acél alkatrészeket időszakosan kell tisztítani (hetente) a hosszabb élettartam biztosítása érdekében. Tisztítás után törölje le egy tiszta és száraz puha ronggyal. Használhat egy speciális folyadékot is a nem oxidálódó felületek tisztításához.

MEGJEGYZÉS: Győződjön meg róla, hogy a törlés során nem károsodnak a nem oxidálódó acél felületek karcolás által.

A KEZELÓPANEL FELÜLETEI

A kezelőpanel felületeit letisztíthatja meleg vízzel és szappannal. Győződjön meg róla, hogy a tisztításhoz használt puha rongy tiszta és jól ki van csavarva. Tisztítás után használjon egy száraz puha rongyot a felületek szárazra törléséhez.

FONTOS

Használjon semleges tisztítószereket és kerülje az erős kémiai vegyszerek valamint az erős háztartási tisztítószerek használatát, a csiszolóanyagokat tartalmazó termékeket, mivelhogy az utóbbiak megváltoztathatják a készülék kinézetét és megrongálhatják a nyomtatott elemeket ez által megsemmisítve a termék szavatosságát.

ZSÍRSZÚRÓK

A szűrők kézzel tisztíthatók.

A zsiradékok eltávolításához hagyja jól kiázni pár percig mosogatószeres vízben majd egy puha kefével kefélje át. A károsodás megelőzése céljából kérfük ne gyakoroljon erős nyomást a szűrőkre. Árnyékos helyen hagyja a szűrőket megszáradni.

A szűrőket nem ajánlatos együtt tisztítani edényekkel vagy más konyhai eszközökkel Öblítő szerek használatát nem ajánljuk.

A ZSÍRSZÚRÓK BEÜZEMELÉSE

A zsírszűrők beüzemeléséhez kérjük az alábbi lépések szerint járjon el:

• Helyezze a szűrőket a szagelszívó hátsó részén található résbe.
• Nyomja meg a szűrő nyelén található gombot.
• Engedje el a nyelet miután a szűrő a helyére került.
• A többi szűrő beüzemeléséhez ismételje meg a fenti lépéseket.

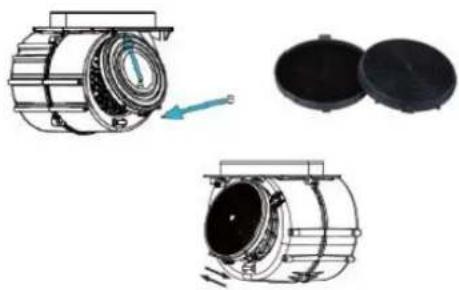

AKTÍV SZÉNSZÚRŐ - külön kerül beszerzésre

Az aktív szénszűrőt a kellemetlen szagok visszafogására használják. A szagelszívó használatának gyakoriságától függően az aktív szénszűrőket három vagy hat hónaponként le kell cserélni. Az aktív szénszűrők beüzemelése az alábbiak szerint történik:

Az aktív szénszűrők beüzemeléséhez először az alumínium szűrőt csatlakoztassa le. Először nyissa ki a nem oxidálódó acélból készült fedelet majd nyomja meg a zároló rendszert és vegye ki a szűrőt.

• Helyezze a szénszálas filter csapját a ventilátor téglalap alakú lyukába (az alábbi A nyíl szerint).
• Nyomja a szénszűrő másik oldalát a ventilátor felé, hogy az flat legyen (az ábrán látható B nyíl szerint), majd nyomja a filtert a ventilátorba.
• Ha el akarja távolítani a filtert, nyomja meg a filter rögzítőelemét, és a an☐clockwise elforgatásával távolítsa el.

• Győződjön meg róla, hogy a szűrő megfelelően van rögzítve. Ellenkező esetben ez meggyengülhet és károsodásokat okozhat.
• Amikor az aktív szénszűrő fel van szerelve a szívóerő gyengébb.

AZ IZZÓ KICSERÉLÉSE

• Az izzó kicserélését a gyártó, a szervizének ügynöke vagy hasonló szakképzettséggel rendelkező személyek kell elvégezzék.
• Mielőtt bármilyen tevékenységet folytatna a készülékkel kapcsolatosan mindig áramtalanítsa azt. Mielőtt megérintené, győződjön meg róla, hogy az izzó már kihúlt.
• Az izzókat egy ronggyal vagy kesztyűs kézzel kezelje meggyőződve arról, hogy az izzók nincsenek befolyásolva kezének izzadsága által, az ugyanis csökkentheti élettartamukat.

LEDES IZZÓLÁMPÁK

1. Kapcsolja ki a készüléket, és húzza ki a dugaszt a fali csatlakozóból.
2. Az izzólámpa kicserélése előtt várja meg, amíg az lehül.
3. Csavarhúzó segítségével vegye le az izzólámpa előlapját.
4. Óvatosan vegye le a LED-es izzólámpát, és cserélje ki egy azonos típusúval (2*2W LSD-B1 LED).
5. Csavarhúzó segítségével szerelje vissza az izzólámpa előlapját.
6. Ennek a lámpának az ILCOS D kódja a következő: DBR-2/65-H-64
7. LED modulok - gömbölyük
8. Maximális teljesítmény: 2 W
9. Feszültségi tartomány: AC 220-240V
10. Méretek:

A következő ajánlások olyan módszerek, amelyek csökkentik a természeti környezetre mért hatást (csökkentik az elektromos energia fogyasztást).

(9) A szagelszívót egy kellőképpen szellőztetett helyiségben üzemelje be.
(10)Tisztítsa rendszeresen a szagelszívót a levegő elvezetésére szolgáló csatorna eltömítődésének elkerülése érdekében.
(11)Használat után kapcsolják ki a szagelszívó lámpáját.
(12)Használat után kapcsolják ki a készüléket.

A SZÉTSZERELÉSRE VONATKOZÓ INFORMÁCIÓK

Ne szerelje szét a készüléket másképp, mint ahogy az a használati kézikönyben bemutatásra került. A felhasználónak nem kell szétszerelnie a készüléket. A használati élettartamuk végén a készüléket a háztartási hulladékoktól elkülönítve kell kiselejtezni. Az újrahasznosításra vonatkozó tanácsokért, lépjen kapcsolatba a helyi hatóságokkal vagy a forgalmazóval.

A hulladékok környezetfelelős eltávolítása

Segíthet a környezet védelmében!

Kérjük, tartsa be a helyi rendelkezéseket: a nem működő elektromos berendezéseket a használt elektromos hulladékokat gyűjtő központba szolgáltassa be.

A HEINNER a Network One Distribution SRL(KFT) társaság által bejegyzett védjegy. A többi márkajelzés és a termékek megnevezése kereskedelmi vagy az illető birtoklók által bejegyzett márkanevek.

A leírtak egyetlen része sem használható fel semmilyen formában, még lefordított, átalakított változatban sem, a NETWORK ONE DISTRIBUTION előzetes beleegyezése nélkül.

Copyright © 2013 Network One Distribution. Minden jog fenntartva.

www.heinner.com, http://www.nod.ro

A terméket az Európai Közösség előírásainak és jogszabályainak megfelelően tervezték és gyártották.

Importör: Network One Distribution

Marcel lancu utca, 3-5 szám, Bukarest (Bucureşti), România

Tel: [phone], www.heinner.com, www.nod.ro
