XCH-450S - Абсорбатор Heinner - Безплатно ръководство за потребителя

Тип продукт	Аспиратор
Марка	Heinner
Модел	XCH-450S
Тип на инсталация	Вграден / Под шкаф
Ширина	450 мм
Височина	Стандартна (прибл. 150-200 мм)
Дълбочина	Прибл. 350 мм
Тегло	Прибл. 5 кг
Захранване	220-240 V ~ 50 Hz
Мощност на мотора	Прибл. 100 W
Макс. въздушен поток	Прибл. 400 m³/h
Ниво на шум	≤ 60 dB(A)
Брой скорости	3
Осветление	LED (2 x 1.5 W)
Тип филтър	Алуминиев мазнинен филтър
Тип управление	Механични бутони
Диаметър на изпускателния канал	120 мм
Енергиен клас	A
Почистване	Избърсване с влажна кърпа; редовно измиване на мазнинния филтър
Функции за безопасност	Защита от прегряване
Наличност на резервни части	Филтри, крушки, мотор налични от производителя
Гаранция	2 години

Често задавани въпроси - XCH-450S Heinner

Как да инсталирам аспиратора Heinner XCH-450S?

Инсталацията трябва да се извърши от квалифициран специалист. Осигурете правилно електрическо свързване и канализация. За подробни стъпки и предпазни мерки се обърнете към ръководството за потребителя.

Как да почистя мазнинния филтър?

Алуминиевият мазнинен филтър може да се измие на ръка с топла сапунена вода или в съдомиялна машина при ниска температура. Оставете го да изсъхне напълно, преди да го поставите отново.

Какъв тип крушка използва аспираторът?

XCH-450S използва LED крушки (2 x 1.5 W). Резервните крушки трябва да бъдат получени от Heinner или оторизиран дилър.

Колко често трябва да почиствам филтрите?

За оптимална работа почиствайте мазнинния филтър на всеки 2 месеца или по-често, ако се използва интензивно. Въгленовият филтър (ако е в режим на рециркулация) трябва да се сменя на всеки 3-6 месеца.

Може ли аспираторът да се използва в режим на рециркулация?

Да, XCH-450S може да се използва в режим на рециркулация с въгленов филтър (не е включен). Осигурете правилна инсталация на въгленовия филтър.

Какво е нивото на шум на този аспиратор?

Нивото на шум е приблизително 60 dB(A) на максимална скорост, което е сравнимо с нормален разговор.

Как да нулирам алармата за филтър?

След почистване или смяна на филтрите, натиснете и задръжте бутона за скорост за 3 секунди, за да нулирате индикатора за филтър (ако е приложимо).

Включен ли е каналът в комплекта на аспиратора?

Аспираторът не включва канал. Ще трябва да закупите отделно подходящ комплект канали (диаметър 120 мм).

Какво да направя, ако аспираторът спре да работи?

Първо проверете захранването и прекъсвача. Ако проблемът продължава, се свържете с отдела за обслужване на клиенти на Heinner. Не се опитвайте да поправяте сами.

Предлага ли се аспираторът с гаранция?

Да, Heinner XCH-450S е покрит от 2-годишна гаранция от датата на закупуване. Запазете касовата бележка за гаранционно обслужване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XCH-450S Heinner

Благодарим че избрахте този продукт!

I. INTRODUCTION

Прочетете внимателно инструкциите и запазите наръчника за скрит информация.

Този наръчник е изготвен, за да ви осигури всички необходими инструкции за инсталиране, използване и поддръжка на устройството.

За да бъде правилно и безопасно да се справяте с устройството, моля, прочетете внимателно това ръководство, преди да го инсталирате и да го използвате.

II. СЪДЪРЖАНИЕ НА ПАКЕТА

Кухненски абсорбатор
Наръчник на потребителя
Гаранционен сертификат

i

Внимание: Ако този продукт е пристигнал при вас повреден, моля да го върнете за подмяна или поправка.

Децата трябва да бъдат наблюдавани за да не си играят с апарта!

Монтажа трябва да бъде направлен от ауторизиран квалифициран електротехник.

Има опасност от пожар ако почистването на апарата не се извършва според инструкциите.

Инструкциите за метода и честотата на почистване се намират в раздел „МОНТАЖ И ПОДДРЪЖКА“.

Не дърпайте захранващият кабел когато искате да изключите апарата. Хванете щекера и го издърпайте леко.

Преди почистване се подсигурете, че апарата е изключен от контакта.

1) За оптимални резултати, аспиратора трябва да бъде поставен на оптимално разстояние от 65-75 см. спрямо плоскостта за готвене;

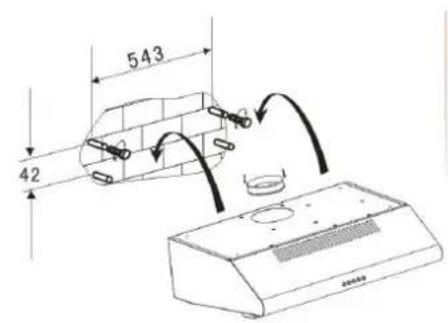

2) За осъществяването на монтажа на стената, направете четири дупки с диаметър 8 мм. на най-подходящото място, като в същото време имате предвид разстоянието от центъра на дупката от задната страна на аспиратора;
3) Поставете дюбелите в направените дупки;
4) Поставете винтовете в дюбелите и фиксирайте добре;
5) Поставете аспиратора в фиксираните винтове;
6) После използвайте включените аксесоари за да завиете винтовете в двете дупки от вътрешната страна на аспиратора, за да фиксирате аспиратора за стената.
7) Сложете клапата "one way" на аспиратора.

PIC 1

60cm

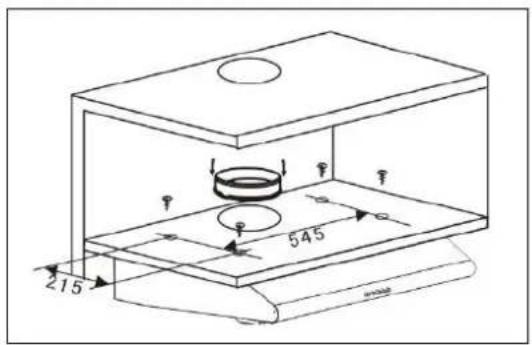

1) Направете 4 дупки с диаметър ∅ 6мм в долната част на зоната където желаете да монтирате аспиратора;
2) Поставете клапата "one way" на аспиратора и после монтирайте аспиратора от вътрешната страна на мястото за фиксиране и закрепете добре с помощта на шестте включени винта;
3) Монтирайте регулируемата плоча на задната страна на аспиратора, за да няма пространство между аспиратора и повърхността за монтаж.

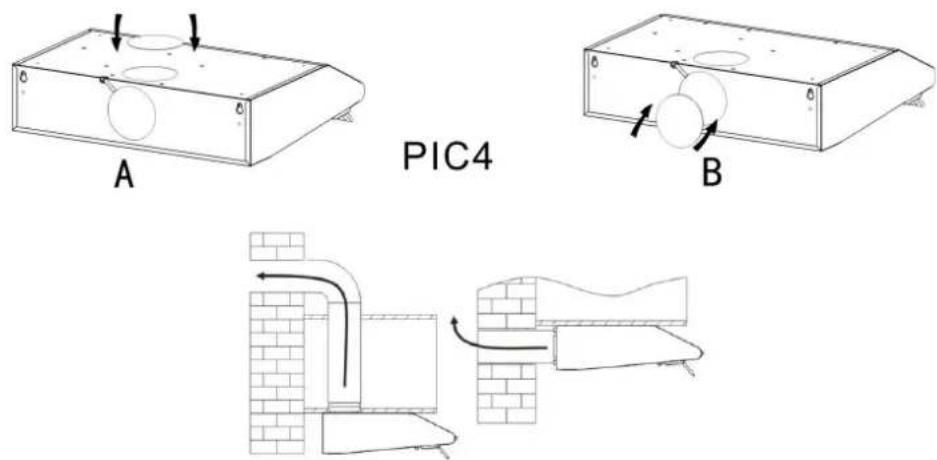

Бележка: възможни са два вида вентилация: вертикална вентилация и хоризонтална вентилация.

Моля, обърнете внимание на желания метод на вентилация, преди избора на метод за инсталиране.

Хоризонтална вентилация: Моля, използвайте капака, за да покрете отвора от горната страна, така че въздуха да може да бъде вентилиран от задната страна на аспиратора, така като е показано на снимка 4А.

Вертикална вентилация: Моля, използвайте капака, за да покриете отвора от задната страна на аспиратора. По този начин въздуха ще бъде вентилиран от горната страна на аспиратора, така както е показано на снимка 4В.

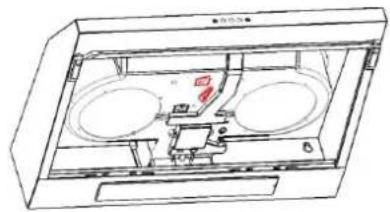

Настройка на вентилацията

Външна вентилация (outdoor ventilation) : Преместете устройството за настройка в положение за външна настройка (outdoor ventilation) (снимка5А), монтирайте устройството за отвеждане на въздуха, включете абсорбатора, така въздуха ще бъде вентилиран навън.

Вътрешна вентилация (indoor ventilation): Преместете устройството за настройка в положение за вътрешна вентилация (indoor ventilation) (снимка 5В), монтирайте отвеждащият капак, пуснете абсорбатора, така въздуха ще бъде вентилиран от вътре.

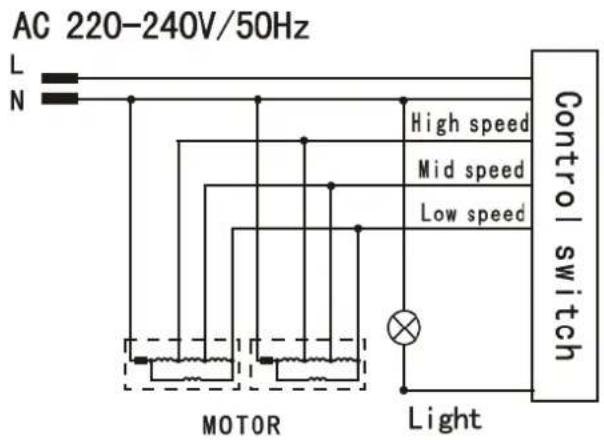

1) Положение "0" – аспиратора ще бъде спрян
2) Бутони "low", "middle" and "high" натройват мотора да работи на ниска, средна и висока скорост.
3) Ако натиснете веднъж бутона "light", лампите ще светнат, за да ги спрете натиснете още веднъж.

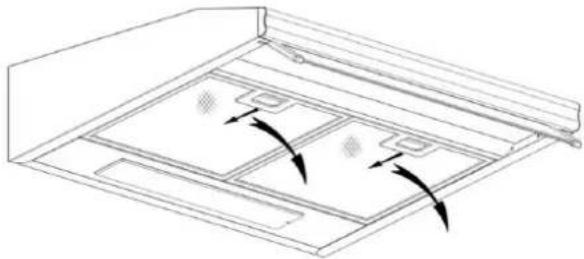

Смяна и почистване на филтъра – виж картинката по-долу.

1. Сложете филтъра във загрята вода до 40-50°C, заедно с малко препарат и оставете за 2-3 минути. После почистете използвайки мека четка, за да не нарушите повърхността на филтъра.

2. Филтъра може да бъде мит в миялна машина. Поставете го в миялната машина заедно с препарат за миене и настойте миялната на 60 °C.

Филтрите са метални: не използвайте препарати с корозионно действие.

Внимание: Изключете аспиратора от контакта преди почистването му.

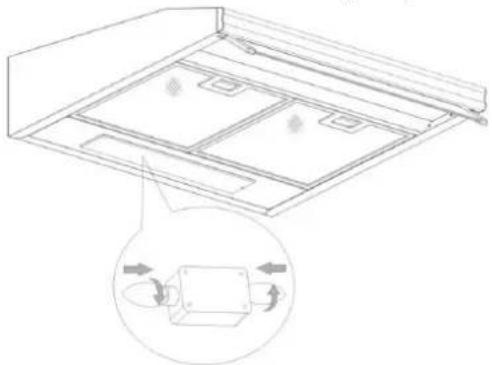

* Моля, преди да смените лампите се подсигурете, че аспиратора е изключен от контакта.

* Отворете филтъра, така както е показано по-горе.

* Сменете крышката max 2W LED.

* Поставете филтъра на място.

поглъщане на мощност	326.4 m^3/h
двигател	2x60W
цвят:	Бял/ черен/ кафяв/ неръждаема стомана

ИЗХВЪРЛЯНЕ НА ОТПАДЪЦИТЕ ПО ОТГОВОРЕН НАЧИН КЪМ ОКОЛНАТА СРЕДА

Можеш да помогнеш за опазване на околната среда!

Моля, спазвайте местните закони и правила: занесете нефункциониращите електрически уреди в пунктовете за събиране на отпадъци от електрическо оборудване.

HEINNER е регистрирана марка на компанията Network One Distribution SRL. Другите марки, наименованията на продуктите са регистрирани марки на съответните собственици.

Нито една част на спецификациите не може да бъде възпроизвеждана под каквато и да е форма или по какъвто и да е начин, използвана за получаването на производни като преводи, промени или адаптации без предварителното разрешение на компанията NETWORK ONE DISTRIBUTION. Всички права запазени!

Този продукт е проектиран и реализиран в съответствие със стандартите и изискванията на Европейската Общност.

Importer: Network One Distribution
