Termék típusa	Dekoratív páraelszívó
Márka	Heinner
Modell	DCH-450X
Szín	Rozsdamentes acél
Szívóteljesítmény	429 m³/h
Ventilátor sebességfokozatok száma	3 (Alacsony, Közepes, Magas)
Vezérlés típusa	Nyomógombok
Világítás	LED (cserélhető)
Szűrő típusa	Alumínium zsírszűrő (mosható) + opcionális szénszűrő
Csatorna átmérő	150 mm
Telepítési lehetőségek	Csatornázott (kivezetés kívülre) vagy recirkuláció (szénszűrővel)
Minimális távolság gáztűzhelytől	65 cm (ajánlott 70 cm)
Minimális távolság elektromos tűzhelytől	70 cm
Minimális távolság szén-/olajkályhától	80 cm
Csatorna maximális hajlítási szöge	120° (a hatékonyság érdekében 90° ajánlott)
Tartozékok	Használati útmutató, garancialevél, szerelési tartozékok
Karbantartás – Zsírszűrő	Havonta tisztítsa meleg vízzel mosószerrel vagy mosogatógépben 60°C-on
Karbantartás – Szénszűrő	Legalább évente cserélje (ha recirkulációs módban használja)
Karbantartás – Test	Két havonta tisztítsa forró vízzel és nem maró hatású mosószerrel
Biztonsági jellemzők	Automatikus kikapcsolás nincs megadva; motor és lámpa kézi kikapcsolása
Ártalmatlanítás	Kövesse a helyi előírásokat; adja le a megfelelő hulladékkezelő központba

Gyakran ismételt kérdések - DCH-450X Heinner

Hogyan telepítsem a Heinner DCH-450X páraelszívót?

A páraelszívó telepíthető csatornázott módban (kivezetés kívülre) vagy recirkulációs módban szénszűrővel. Helyezze 65–75 cm-re a főzőfelület fölé a legjobb hatás érdekében. Használjon 150 mm átmérőjű csatornát, és ügyeljen arra, hogy a kanyarok ne legyenek élesebbek 90 foknál a hatékonyság érdekében.

Mekkora az ajánlott távolság a páraelszívó és a főzőlap között?

Gáz- és elektromos főzőlapok esetén a minimális távolság 70 cm (gáz esetén 65 cm az előírások szerint). Szén- vagy olajkályha esetén 80 cm.

Hogyan tisztítsam az alumínium zsírszűrőt?

Távolítsa el a szűrőt a retesz megnyomásával és lefelé húzással. Áztassa 40–50°C-os tiszta vízben mosószerrel 2–3 percig, majd gyengéden kefézze le. Alternatívaként mosogassa el mosogatógépben 60°C-on.

Milyen gyakran kell tisztítani vagy cserélni a szűrőket?

Tisztítsa a zsírszűrőt havonta a tűzveszély elkerülése érdekében. Cserélje a szénszűrőt legalább évente egyszer, ha recirkulációs módot használ.

Hogyan cseréljem ki az LED izzót?

Kapcsolja ki a páraelszívót. Távolítsa el az alumínium szűrőt. Nyomja ki a lámpát a belső burkolatból, húzza ki a vezetéket a csatlakozóból, és cserélje ki ugyanolyan izzómodellre.

Mit tegyek, ha a páraelszívó lámpája működik, de a ventilátor nem?

Lehet, hogy a ventillátorlapát beszorult vagy a motor megsérült. Kapcsolja ki a készüléket, és javításhoz forduljon szakképzett szervizhez.

Használhatom a páraelszívót szűrők nélkül?

Nem. Mindig használja a zsírszűrőt; annak használata nélkül vagy túlzottan zsíros szűrőkkel való üzemeltetés tűzveszélyt okozhat és csökkenti a hatékonyságot.

Mi a maximális csatornahossz vagy kanyarok száma?

A csatorna nem tartalmazhat 90 foknál élesebb kanyarokat, és a kanyarok ≤120°-osak legyenek. A legjobb teljesítmény érdekében tartsa a csatornát a lehető legrövidebben és egyenesen.

Felszerelhetem a páraelszívót egy gázgrill fölé?

Nem. Ne szerelje fel olyan főzőlap fölé, amely magas szintű grillezővel rendelkezik, és ne hagyjon nyílt lángot a páraelszívó alatt.

Hogyan ártalmatlanítsam a Heinner DCH-450X-et élettartama végén?

Kövesse az elektronikus hulladékra vonatkozó helyi előírásokat. Ne dobja a háztartási hulladékba; adja le a megfelelő hulladékkezelő központba újrahasznosítás céljából.

HASZNÁLATI ÚTMUTATÓ DCH-450X Heinner

• Dekoratív szagelszívó
• Elszívó teljesítmény: 429 m³/óra
- Szín: rozsdamentes acél

Köszönjük, hogy megvásárolta termékünket!

I. BEVEZETÉS

A készülék használata előtt olvassa el figyelmesen a használati kézikönyvet, és őrizze meg későbbi tanulmányozásra.

A kézikönyvet a zért szerkesztettük, hogy rendelkezésére bocsássunk a készülék üzembe helyezésére, használatára és karbantartására vonatkozó minden szükséges utasítást a.

A készülék helyes és biztonságos használata érdekében, az üzembe helyezés és használat előtt kérjük, olvassa el figyelmesen a használati kézikönyvet.

II. AZ ÖN CSOMAGJÁNAK TARTALMA

Dekoratív szagelszívó
Használati kézikönyv

Garancialevél

III. BIZTONSÁGI INTÉZKEDÉSEK

Ha meghibásodva szállították Önnek a készüléket, kérjük, küldje vissza kicserélés vagy javítás végett.

A MEGHIBÁSODOTT KÉSZÜLÉKET NE ÜZEMELTESSE.

Fontos! Az üzemeltetési vagy karbantartási műveletek alatt (mint a villanyégő kicserélése) mindig áramtalanítsa a készüléket.

A szagelszívót az üzemeltetési utasítások szerint helyezze üzembe.

Minden üzembe helyezési munkálatot szakember vagy villanyszerelő kell, hogy végezze.

Kérjük, hogy a csomagolóanyagot óvatosan távolítsa el. Ezek megsebezhetik a gyermekeket.

Figyeljen a szagelszívó belsejének éles peremeire, legfőképp az üzembe helyezési és tisztítási műveletek végzése közben.

A szagelszívó üzembe helyezésénél győződjön meg, hogy betartja az alább javasolt távolságokat a tűzhely felső része és a szagelszívó legalsó része között:

Gáztűzhely: 70 cm

Villanytúzhely: 70 cm

Szén vagy petróleum tűzhely: 80 cm

Győződjön meg arról, hogy a kivezető csövezetnek nincsenek 90 fokos szögnél kisebb kanyarulatai, mert ezek csökkentik a szagelszívó hatékonyságát.

A páraelszívót csak háztartási használatra gyártották.

Gáztűzhelyen való főzéskor födje le mindig a főzőedényeket és a serpenyőket.

Ne használja a szagelszívót zsiradékszűrő nélkül vagy nagyon mocskos szűrővel. Az üzemeltetés alatt a szagelszívó eltávolítja a levegőt a helyiségből. Kérjük, hogy biztosítsa a helyiség megfelelő levegőztetését. A szagelszívó eltávolítja a szagokat a szobából, de a gözt nem.

Ha a szagelszívót gázzal vagy más üzemanyaggal működő készülékkel egyidőben használja, biztosítsa a helyiség megfelelő szellőztetését.

Ne szerelje a terméket felső részén külső sütővel ellátott tűzhely fölé.

Használat közben ne hagyja a serpenyőket felügyelet nélkül, mert a túlmelegedett zsiradékok és olajak meggyúlhatnak.

Soha ne hagyjon a szagelszívó alatt nyitott tűzforrást.

A meghibásodott szagelszívót ne próbálja meg használni.

A megrongálódott tápvezetéket a veszélyek elkerülése érdekében a gyártó, javító ügynöke vagy azonos képesítéssel rendelkező személy kell, hogy kicserélje.

A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzelmi és szellemi képességgel valamint gyakorlattal vagy ismeretekkel nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felkészítettékőket a készülék biztonságos használatára nézve és ha megértik a használatávaljáró veszélyeket. Tilos gyermekeknek a készülékkel játszani. A tisztítást és a karbantartást nem végezhetik felügyelet nélküli gyermekek.

Figyelem: A készülék és hozzáférhető részei felforrósodhatnak a használat alatt. Kerülje a forró alkatrészek érintését. 8 év alatti gyermekek csak állandó felügyelet alatt bánhatnak a készülékkel.

Ha a kivezetővel rendelkező szagelszívót gázzal vagy más üzemanyaggal működő készülékkel egyidőben használja, biztosítsa a helyiség megfelelő levegőztetését.

Az utasításoknak nem megfelelően végzett tisztítás esetén túzveszély kockázata áll fenn.

A szagelszívó alatt ne készítsen sült készítményeket.

FIGYELEM! A készülék alkatrészei a tűzhelyek feletti használat alatt felforrósodhatnak. A kibocsátott levegőt ne vezesse el más készülékek használati kibocsátására szolgáló füstjáratba.

A szagelszívót gáztűzhely fölé szerelésekor a főzőlapon lévő edények támasztási felülete és a szagelszívó legalsó része közti legkisebb távolság legkevesebb 65 cm kell, hogy legyen.

Tartsa be a levegő kibocsátására vonatkozó szabályozásokat.

A készüléket időközönként tisztítsa meg a KARBANTARTÁS fejezetben bemutatott módszert követve.

Figyelmeztetés: A csavaroknak és a felfogató rendszernek a jelen utasítások betartása nélküli beszerelése áramütés veszélyekhez vezethet.

IV. ÜZEMBE HELYEZÉS

A MÓDSZER (KÜLSŐ KIVEZETÉSSEL)

Abban az esetben, ha rendelkezésre áll egy kifelé vezető nyílás, az elszívó berendezést az alább megjelölt módon csatlakoztathatja egy kivezető cső segítségével (aluminiumból készült 150 mm belső átmérőjű képlékeny cső vagy nem gyúlékony anyag):

1. Üzembe helyezés előtt kapcsolja ki és áramtalanítsa a készüléket.

1. A legkedvezőbb üzemeltetés érdekében a szagelszívót szerelje 65-75 cm-rel a tűzhely fölé.

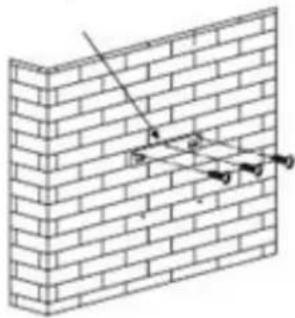

1. Szerelje fel a nyújtható csövet a szagelszívóra, helyezze a felfogató kampóra, állítsa be, majd rögzítse csavarokkal.

2. A kürtőre szerelje fel a kürtő aljzatot, helyezze a kürtőt a szagelszívó burkolatára, majd vezesse ki a csövet.

Kampó

A maradványanyagok és a por beszívásának elkerülése érdekében felszerelés előtt bizonyosodjon meg, hogy a szerelőtér tiszta.

Ne használja a kivezető csövet más készülékek által kibocsátott gázok és hő kivezetésére.

A kieresztő csövet 120°-nál kisebb vagy azzal egyenlő szögben hajlítsa meg a kiindulási ponttal párhuzamosan vagy fölötte, és csatlakoztassa a külső falhoz.

A zsiradéknak a szagelszívó valamely szélén történő felhalmozódásának elkerülése érdekében a felszerelés után győződjön meg arról, hogy a szagelszívó egyenesen áll.

Abban az esetben, ha nem elérhető egy kültéri kivezető nyílás, nem szükséges a kivezető cső, az üzembe helyezés pedig a BEÉPÍTÉS (BELSŐ KIVEZETÉSSEL) módszerrel történik, de ebben az esetben szükséges egy aktív szenes szűrő használata.

• Győződjön meg, hogy a szűrót megfelelően szerelte fel. Ellenkező esetben meggyengülhet, és megrongálhatja a készüléket.
• Az aktív szenes szürót nem forgalmazzuk a csomagban.

V. ÜZEMBE HELYEZÉS

Motor megállító gomb. 0

A motor megállításához nyomja meg ezt a gombot.

Csökkentett sebesség gomb.

Csökkentett sebességen történő üzemeléshez nyomja meg ezt a gombot.

Közepes sebesség gomb.

Közepes sebességen történő üzemeléshez nyomja meg ezt a gombot.

Magas sebesség gomb.

Magas sebbeségen történő üzemeléshez nyomja meg ezt a gombot.

Világítás gomb.

A két világítótest felgyújtásához nyomja meg ezt a gombot. A világítótestek leoltásához nyomja meg még egyszer.

VI. TISZTÍTÁS ÉS KARBANTARTÁS

A szürő kicserélése és megtisztítása

A szűrők kicserélése és tisztítása érdekében kövesse figyelemmel a lenti utasításokat. Nyomja meg a szűrő elzáró rendszerét, és húzza lefelé a szűrőt.

Helyezze a szűrőt 40-50 °C –os hőmérsékletű vízbe, adjon hozzá tisztítószert, majd 2-3 percig hagyja a szűrőt ázni. Viseljen kesztyűt, és a szűrőt puha kefével tisztítsa meg. Kérjük, ne nyomja meg nagyon, mert a szűrő anyaga érzékeny és könnyen megrongálódik.

Ne mossa a szüröt mosogatógépbe. A hömérsékletet legtöbb 60 °C-ra állítsa, adjon hozzá tisztítószert, és mossa meg a szüröt.

A szűrő alumíniumból készült. Ne használjon maró hatású tisztító szereket

A szagelszívó tisztításakor győződjön meg, hogy kihúzta a dugaszt a csatlakozóaljzatból.

Időszakos tisztítás

I. A szűrő időszakos megtisztítása zsiradéktól

FONTOS TUDNIVALÓK: A szűrők havonkénti tisztítása megelőzi a tűzesetet.

A szűrő összegyűjti a zsiradékot, a füstöt és a port, működése közvetlenül befolyásolja a szagelszívó hatékonyságát. Ha a szűrő nincs tisztítva, a zsiradék (amely gyúlékony is lehet) túlzottan felhalmozódik benne.

A szüröt háztartási tisztítószerrel tisztítsa meg.

II. Az aktív szenes szűrő évenkénti tisztítása

Az aktív szenes szűrő CSAK visszakeringtetési (kifelé vezetés nélküli) funkcióban üzemeltetett szagelszívó esetében szerelhető fel. A szűrő visszatartja a szagokat, és a szagelszívó használati gyakoriságának függvényében évente legalább egyszer szükséges kicserélni.

A szagelszívó tisztítása

A szagelszívó fő törzsének rozsdásodás elleni hosszas védelme érdekében a szagelszívót kéthavonta egyszer tisztítsa forró vízzel és nem maró hatású tisztítószerrel.

Kérjük, ne használjon maró hatású tisztítószereket, mert ezek megrongálhatják a készülék törzsét.

Ne hagyja a motort és az elszívó berendezés cserealkatrészeit vízzel érintkezni, mert ez a készülék megrongálódásához vezet. A készülék tisztítása előtt húzza ki a dugaszt a csatlakozóaljzatból.

Az aktív szenes szűrőt ne tegye ki hőforrásnak. Kérjük, ne rongálja meg az aktív szenes szűrő körüli nyújtót. Ha megrongálódott a dugasz vagy a tápvezeték, kérjük, cserélje ki azokat megfelelőkkel.

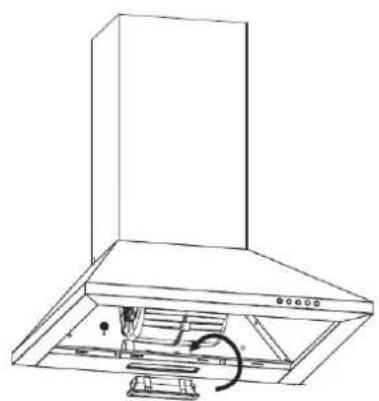

Az égő cseréje

Az égő cseréje

Az égő cseréje előtt győződjön meg, hogy a szagelszívó áramtalanítva van.

Vegye ki a szűrőt és tolja a világítótestet a készülék belseje felől.

A kábelt húzza le a csatlakozóról és cserélje ki a meghibásodott égőt egy új égővel.

Probléma	Ok	Megoldás
A fény kigyúl, de a ventillátor nem működik.	A ventilátor lapátjai eltorlaszolódtak.	Kapcsolja ki a készüléket. A javításokat csak szakemberek végezhetik el.
	A motor meghibásodott.
A vilagítótest nem gyúl ki, a ventillátor pedig nem működik.	A villanyégő kiégett vagy meghibásodott.	Cserélje ki a villanyégőt egy ugyanolyan típusúra.

A hulladékok környezetfelelős eltávolítása

Segíthet a környezet védelmében!

Kérjük, tartsa be a helyi rendelkezéseket: a nem működő elektromos berendezéseket a használt elektromos hulladékokat gyűjtő központba szolgáltassa be.

A HEINNERa Network One Distribution SRL(KFT) társaság által bejegyzett védjegy. A többi márkajelzés és a termékek megnevezése kereskedelmi vagy az illető birtoklók által bejegyzett márkanevek.

A műszaki leírások egyik része sem reprodukálható semmilyen formában és semmilyen módon, és nem használható fel fordításra, átváltoztatásra vagy alkalmazásra a NETWORK ONE DISTRIBUTION társaság előzetes belegyezése nélkül.

Copyright © 2013 Network One Distribution. Minden jog fenntartva.

www.heinner.com, http://www.nod.ro

http://www.heinner.com, http://www.nod.ro

CE

A terméket az Európai Közösség előírásainak és jogszabályainak megfelelően tervezték és gyártották.
