HASZNÁLATI ÚTMUTATÓ GZ-40S Guzzanti

Záruka se nevztahuje.

1. A készüléket nem használhatják gyermekek, valamint korlátozott fizikai, szellemi és érzékszervi képességű felnőttek, illetve kellő tapasztalattal nem rendelkező személyek, amennyiben nem állnak felügyelet alatt és nincsenek tisztában a készülék biztonságos használatának feltételeivel.

2. Ügyelni kell a gyermekekre, hogy ne játszanak a készülékkel.

3. A készüléket használhatják 8 évnél idősebb gyermekek, valamint korlátozott fizikai, szellemi és érzékszervi képességű felnőttek, illetve kellő tapasztalattal nem rendelkező személyek is, amennyiben felügyelet alatt állnak, és tisztában vannak a készülék biztonságos használatának feltételeivel és a fennálló veszélyekkel. A készülékkel nem játszhatnak gyermekek. A tisztítást és ápolást nem végezhetik 8 évnél fiatalabb gyermekek felügyelet nélkül.

4. A sérült kábelt a fennálló veszélyek elkerülése végett csak a gyártó, szerviztechnikus vagy hasonló képzettségű személy cserélheti ki.

5. A készülék instabilitásából adódó veszélyek elkerülése érdekében a készüléket az utasításoknak megfelelően kell rögzíteni.

6. A készülék elhelyezésekor ügyeljen arra, hogy a tápkábel ne akadjon be vagy sérüljön meg.

7. Ne helyezzen a készülék hátoldalához többszörös hordozható aljzatot vagy hordozható tápforrásokat.

8. Tartsa akadálymentesen a készülék vagy a beépített váz szellőzőnyílásait.

9. Ne használjon mechanikus eszközöket és más tárgyakat a leolvasztás meggyorsításához, a gyártó által javasolt eszközök kivételével.

10. Ne használjon elektromos készülékeket az italtároló rekeszekben, ha a gyártó nem javasolja azt.

11. Ebben a készülékben tilos robbanékony anyagokat, mint pl. gyúlékony gázt tartalmazó aeroszolos sprayt használni.

12. 3 és 8 év közötti gyermekek a készüléket italok behelyezésére és kiemelésére használhatják.

13. A készülék csak háztartásokban és hasonló helyeken használható, ilyenek pl.:

– alkalmazottak konyhái boltokban, irodákban és más munkahelyeken;
– gazdasági épületekben, hotelek, motelek és más szálláshelyek vendégei által;
– reggelit szolgáltató szállásokon
- cateringnél és más rendezvényeken.

1. Az italok szennyeződésének elkerüléséhez kövesse az alábbi utasításokat:

- A hosszantartó ajtónyitás következtében jelentősen emelkedhet a belső tér hőmérséklete.

– Rendszeresen meg kell tisztítani az italokkal és a vízelvezető rendszerekkel érintkező felületeket.

– Tisztítsa meg a víztartályt, ha 48 órán át nem volt használatban. Ha 5 napig nem engedte le a vizet használja a vízcsaphoz csatlakoztatott vízellátó rendszert.

- Ha hosszabb ideig üresen marad a hűtőtér, kapcsolja ki, olvassza le, tisztítsa meg, szárítsa ki és hagyja nyitva a készülék ajtaját a penészképződés meggátolása miatt.

Megjegyzés: Ez a készülék gyúlékony ciklopentán habképző szert tartalmaz.

Szállításnál és használatnál nem érintkezhet tűzzel.

Ha a készülék meghibásodott, bízza a javítást egy szakemberre.

Selejtezés céljából szállítsa a helyi hulladékértékesítő gyűjtőhelyre.

Ha a készülék tápellátását egy gépjármű biztosítja:

1. A III. osztályú, leválasztható tápegységgel működő készülékekre vonatkozó utasításoknak tartalmazniuk kell, hogy a készüléket csak a hozzá mellékelt tápegységgel szabad használni.
2. A III. osztályú készülékekre vonatkozó utasítások kimondják, hogy azokat csak biztonságos, nagyon alacsony feszültséggel szabad táplálni, amely megfelel a készüléken lévő jelölésnek. Ez a szabály nem érvényes akkumulátoros készülékeknél, ha elsődleges akkumulátorról vagy másodlagos akkumulátorról van szó, amely a készüléken kívül töltődik.

Ha ez az eszköz váltakozó áramú tápellátással használatos, használjon hálózati adaptert a váltakozó áramú tápforrás csatlakoztatásához.

Ha ez az eszköz egyenárammal használatos, csatlakoztassa a járművet egy DC 12 V vagy DC 24 V tápegységhez.

A készülék megfelelő selejtezése

Ez a szimbólum a terméken vagy a csomagolásán azt jelzi, hogy a terméket nem szabad háztartási hulladékként kezelni. Ehelyett a megfelelő, elektromos és elektronikus berendezések újrahasznosítását végző gyűjtőhelyen kell leadni. A termék megfelelő ártalmatlanításának biztosításával segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket, amelyeket egyébként a termék nem megfelelő hulladékkezelése okozhatna. A termék újrahasznosításával kapcsolatos részletesebb információkért forduljon a helyi önkormányzathoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

BIZTONSÁGI SZABÁLYOK

Ne érintse meg a csatlakozódugót, ha a keze nedves vagy a lába vízzel érintkezik!

• Ha a termék autóban használatos, és csatlakozik a fő tápegységhez, akkor gondoskodni kell arról, hogy a tápegységnek legyen biztosítéka.
• Annak biztosításához, hogy a termék mindig a megfelelő tápfeszültségre legyen csatlakoztatva, a feszültség paramétere a termék alján található paramétercímkén van feltüntetve.

- Ne helyezzen és használjon elektromos termékeket a hűtőszekrény belsejében.

- Ha a beállított hőmérséklet 0 °C-nál alacsonyabb vagy azzal egyenlő, ne helyezzen üvegedényeket a készülékbe, nehogy szétrepedjenek.

- Kicsomagolás után hagyja állni a hűtőszekrényt több mint 6 órán keresztül, mielőtt bekapcsolná.

- Győződjön meg arról a hosszú távú működés érdekében, hogy a hűtőszekrény vízszintesen áll működés közben, a dőlésszöge pedig kisebb, mint 5°.

- A hűtőszekrény jól szellőzik, és a rácsok úgy vannak beállítva, hogy elvezessék a hőt. A hűtőszekrény körül biztosítani kell némi teret, ≥200 mm a hűtőszekrény hátulján és ≥100 mm a hűtőszekrény oldalainál.

- Ha víz gyűlik fel a belső tartályban, ne fordítsa fejjel lefelé a hűtőszekrényt a víz kiöntéséhez, hanem használja a leeresztő nyílást a leeresztéshez.

- Gyúlékony hőszigetelő habgázt használó készülékek: A hűtőszekrényben használt R1234YF hűtőközeg és ciklopentán-hab gyúlékony anyagok. Az ártalmatlanításra szánt használt hűtőszekrényt el kell különíteni a tűzforrásoktól, és nem szabad elégetni. Küldje el egy minősített, professzionális újrahasznosító cégnek ártalmatlanítás céljából, a környezet-szennyezés vagy más veszélyek elkerülése érdekében.

- Ne tároljon robbanóanyagokat, például gyúlékony sprayeket a készülékben.

- A készülék csak háztartásokban és hasonló helyeken használható, ilyenek pl.: - alkalmazottak konyhái boltokban, irodákban és más munkahelyeken; - gazdasági épületekben, hotelek, motelek és más szálláshelyek vendégei által; - Gasztronómiában és hasonló, ipari felhasználásra.

TERMÉKTULAJDONSÁGOK

Rendkívül hatékony és energiatakarékos egyirányú kompresszor és átalakító modul, nagy megbízhatóság, hosszú élettartam, gyors hűtési sebesség.

• Fluormentes szigetelőréteggel ellátott berendezés, jó szigetelési teljesítmény, alacsony energiafogyasztás.
• Kettős célú: autóban és háztartásban is használható, használjon DC12 / 24 V autós tápegységet vagy otthoni AC tápegységet (adapter szükséges).
• Rendkívül gyors hűtés -20 °C-ra (25 °C környezeti hőmérsékletnél).
• Intelligens védelmi rendszer autóakkumulátorokhoz.
  • Intelligens energiatakarékos rendszer.
• Elosztott rekeszek a hűtőszekrény belsejében, praktikus tárolási mód.
• Az ajtó három oldalról nyitható csatos zárral, ami kényelmesebb kezelés és használat szempontjából.

TÉTELEK LISTA

1. A hütőszekrény teste * 1
2. Használati utasítás * 1
3. Tápkábel a szivargyújtóba * 1
4. Adapter (opcionális)

BIZTOSÍTÉKOK BESZERELÉSE ÉS CSERÉJE

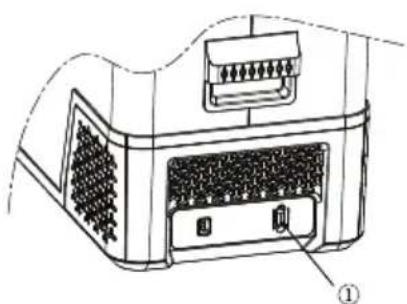

1. Keresse meg az ① ábrán látható biztosítékfedelet, és távolítsa el a fedelet annak balra és jobbra rázásával.

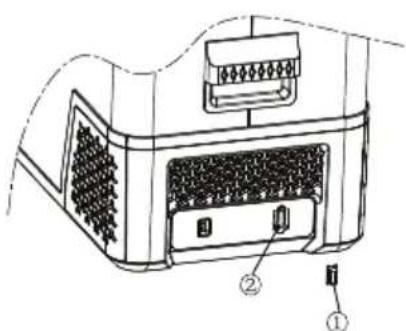

1. Vegye ki az ① alkatrészeket, tegye félre ezeket, használjon tűfogót. Ezután húzza ki a ② ábrán látható biztosítékot.

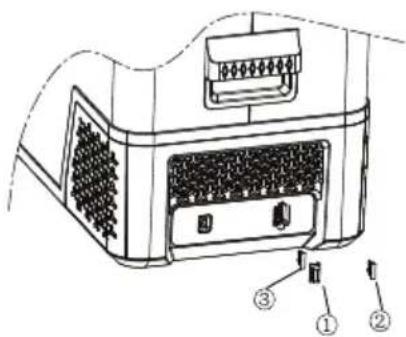

1. Ellenőrizze a biztosítékot sérülések, például kiégés szempontjából. Ilyen esetben ki kell cserélni egy új biztosítékra (specifikációk: 15 A, autóiparban használatos biztosíték). Ha ki kell cserélni a biztosítékot, akkor új darabra cserélje. A biztosítékot ③ helyezze a biztosíték-tartóba, ezután ① a biztosíték védve lesz. A külső burkolat felhelyezése után a készülék használható.

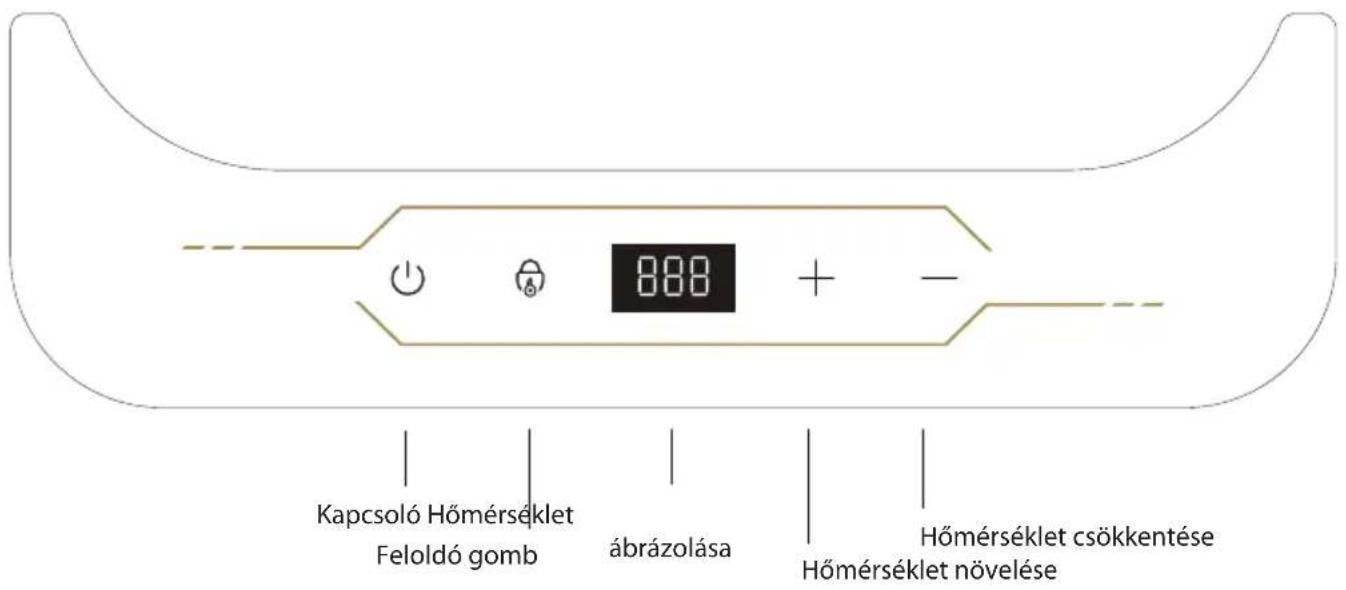

A VEZÉRLÓPANEL KEZELÉSE

Kapcsoló Hőmérséklet Feloldó gomb ábrázolása 888 + - Hőmérséklet csökkentése Hőmérséklet növelése

Kapcsoló: Feloldott állapotban tartsa lenyomva 2 másodpercig a készülék kikapcsolásához; zárt állapotban tartsa lenyomva 2 másodpercig a készülék bekapcsolásához.

Feloldó gomb: Ez a gomb egy visszaélés elleni funkciógomb, bekapcsolása után a hűtőszekrény összes gombja villogó jelzőmódba kapcsol, eközben lehetőség van az összes gomb vezérlésére, ha 20 másodpercen belül nem történik egy művelet sem, a hűtőszekrény automatikusan bekapcsolja a hibás működés elleni funkciót (vagy nyomja meg és tartsa lenyomva a feloldó gombot 2 másodpercig, majd manuálisan kapcsolja be a hibás működés elleni funkciót). Bekapcsolás után az összes gomb le van zárva, nyomja meg a feloldó gombot 2 másodpercig a hűtőszekrény vezérlőrendszerének feloldásához és lépjen be a beállítási módba.

Hőmérséklet növelése/csökkentése: Hőmérséklet-szabályozás, a beállítható tartomány -20 \~ 20°C.

A hömérséklet ábrázolása Fahrenheit- vagy Celsius fokokban: Lezárt állapotban nyomja le egyszerre a hömérséklet-növelő és -csökkentő gombot 3 másodpercig a Fahrenheit és Celsius fokok közötti váltáshoz.

Az akkumulátorfeszültség-védelem beállítása: Kioldott vezérlőgombok módban tartsa egyszerre lenyomva a feloldó gombot és a kapcsológombot több mint 2 másodpercig, és lépjen be az akkumulátorvédelmi vezérlőrendszerbe. Válassza ki a H1/H2/H3 feszültségvédelmet, az alapértelmezett feszültségvédelem a H2; lépjen be az üzemmódba, majd tartsa lenyomva egyszerre a feloldó gombot és a kapcsológombot több mint 2 másodpercig a védelem beállításához. A feszültségvédelem részletes paraméterei az 1. számú mellékletben találhatók.

(Ez az autó akkumulátorának feszültségvédelmi funkciója; úgy van beállítva, hogy megvédje az autó akkumulátorának energiáját a hűtőszekrény normál működése során, és megakadályozza az autó akkumulátorának túlzott energiafogyasztását, amelynél a jármű nem lenne indítható; más jármű kimeneti feszültsége eltérő, ha a kijelzőn az „E1“ feszültségvédelem értéke látható, állítsa be a feszültségvédelmet manuálisan a jármű aktuális helyzetének megfelelően.)

Védelem	12 V kioldási érték	12 V boot érték	12 V kioldási érték	12 V boot érték
H1 9,6 V 10,9	V 21,3 V 22,7 V
H2 9,6 V 11,4	V 22,3 V 22,7 V
H3 11,1 V 12,4	V 24,3 V 25,7 V

AJÁNLOTT ÁLTALÁNOS TÁROLÁSI HÓMÉRSÉKLET

Típus Ajánlott hőmérséklet
Vörösbor 10 °C
Inzulin 2 °C - 8 °C
Gyümölcs 4 °C - 6 °C
Italok 2 °C - 5 °C
Hús -10 °C
Fagylalt	-15 °C

GYAKORI HIBÁK ÉS PROBLÉMÁK MEGOLDÁSA

1) A hűtőszekrény nem működik

• Ellenőrizze a készülék áramellátását, vagy hogy megfelelő-e a feszültség;
• Ellenőrizze, hogy a csatlakozódugó jól érintkezik-e az elektromos aljzattal;
• Ellenőrizze, hogy a biztosíték nem égett-e ki;
• Ellenőrizze, hogy a kijelző vezérlőpultján lévő főkapcsoló be van-e kapcsolva;
  • A kompresszor védve van 3 percen át az indítás után;

2) Fagyos az étel a hűtőszekrényben

- A hőmérséklet beállítása nagyon alacsony, növelje megfelelően a hőmérsékletet.

3) A készülékböl folyó víz hangja hallható

- A hűtőközeg áramlása, normál jelenség.

4) Hibakód megjelenítése és kiküszöbölése

- Ha a kompresszorvezérlő modul hibakódot jelenít meg, a hűtőszekrény nem fog működni a hiba elhárításáig. A hibaelhárítási módszer és a megfelelő hibakód ismertetése a lenti táblázatban található.

Hibakódok:

Hibakód Hiba ismertetése Megoldás
E1 Feszültséghiba		Alacsony feszültség védelmi kód, csökkentse az akkumulátorvédő kapcsolót egy szinttel, H3 (magas) -H2 (közepes) -H1 (alacsony) (a részletekért lásd az alábbi 1. táblázatot).
E2 Ventilátor áramhiba		Ventilátor túlterhelés elleni védelem, kapcsolja ki, hagyja kikapcsolva 30 percig, majd kapcsolja be újra.
E3 Kompresszor indítási hiba		Védelem a kompresszor gyakori indítása ellen, kapcsolja ki, majd 30 perc múlva kapcsolja újra be.
E4	Hiba a kompresszor minimális fordulatszámánál	Ha a kompresszor terhelése nagyon magas vagy a motor fordulatszáma nagyon alacsony, kapcsolja ki és hagyja állni 30 percig az újabb bekapcsolás előtt.
E5	Hibás hőmérséklet-szabályozó	A távirányító fedelének hőmérséklete nagyon magas (magasabb, mint 85 °C), helyezze a hűtőszekrényt jól szellőző, alacsony hőmérsékletű helyre, kapcsolja ki és hagyja állni 30 percig, majd kapcsolja be újra; ha ez megismétlődik, forduljon a szervizközponthoz.
E6 Vezérőprogram hardverhiba		A vezérlő nem tudja észlelni a normál paramétereket, kapcsolja ki és indítsa újra, ha megismétlődik, küldje el a készüléket ellenőrzésre.
EE	Hőmérséklet-érzékelő rövidzárlata	A hőmérséklet-érzékelő hibás, és a hűtés az alapértelmezett üzemmódban történik. 30 percre leáll, hőmérsékletszabályzó funkció nélkül pedig 15 percre. Ellenőrizze, hogy a hőmérséklet-érzékelő kapcsa ki van-e kapcsolva, ha a probléma ismét jelentkezik, forduljon a szervizközponthoz.

BEKÖTÉSI RAJZ

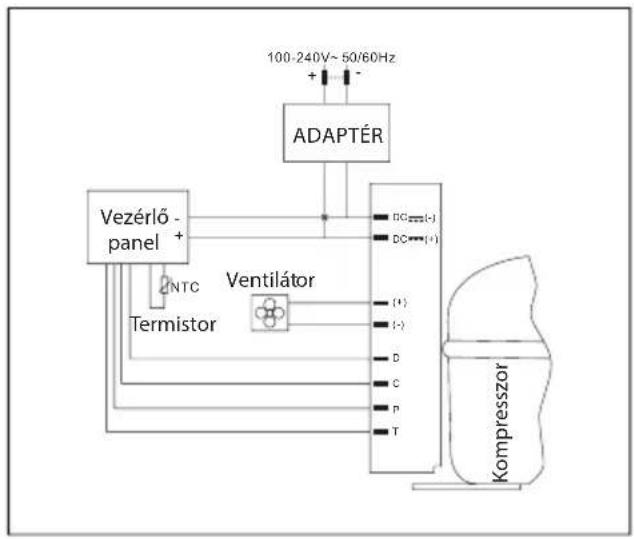

Váltóáram használatánál

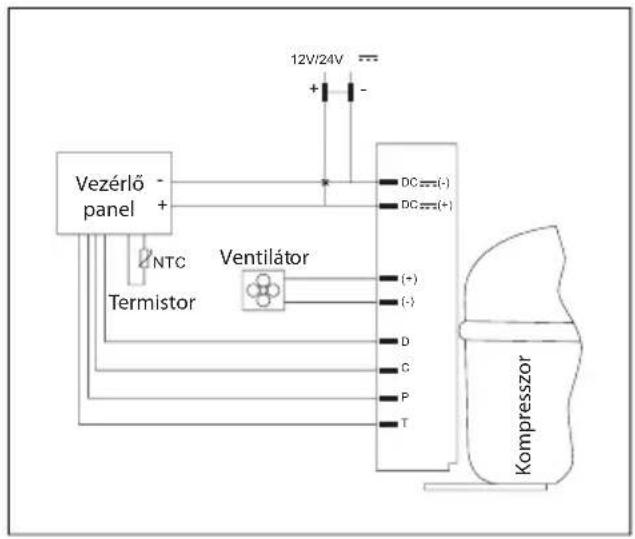

Egyenáram használatánál

MÜSZAKI ADATOK

Termékmodell GZ 40S
Méretek 600 x 337 x 486
Térfogat (I) 37
Nettó tömeg (kg) 13,8
Teljes tömeg (kg) 15,8
Klímaosztály T/ST/N/SN
Hőmérséklet-szabályozás Elektronikus
Névleges feszültség (V) 100 - 240 V ~
Frekvencia (Hz)	50/60 Hz
Elektromos energiafogyasztás	0,164 kWh/24 óra
NÉVLEGES ÁRAM AC (ADAPTER)	2,5 A
NÉVLEGES ÁRAM DC	12 V / 24 V ---
NÉVLEGES ÁRAM DC DC	6,0 A (12 V)/3,0 A (24 V)
Hűtőközeg (g)	R1234YF (28g)
AZ ELEKTROMOS ELLENÁLLÁS VÉDELMÉNEK OSZTÁLYOZÁSA

TERMÉKFUNKCIÓK ISMERTETÉSE

1. A termék kizárólag hűtőberendezésként használható.

2. Ez a hütöszekrény nem alkalmas élelmiszerek fagyasztására.

3. A hütöszekrény javasolt beállítási hömérséklete 12 °C.

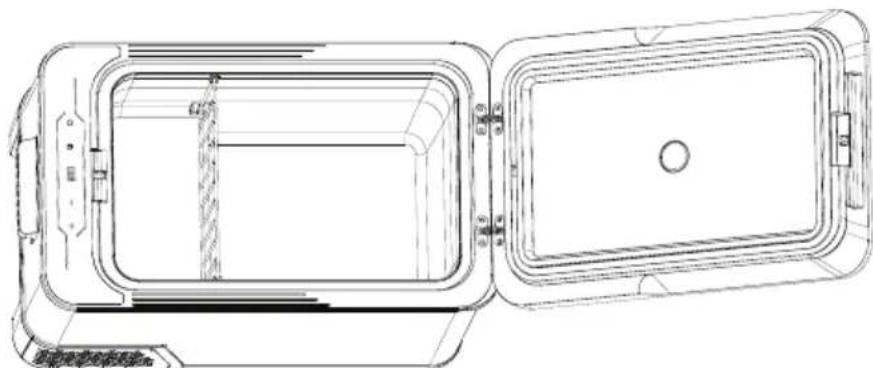

4. A gyári üzemmódban felszerelt polcok a leghatékonyabb elhelyezést képviselik energiafelhasználás szempontjából.

5. A polcok alábbi kombinációja ajánlott a lehető leghatékonyabb energiafelhasználás szempontjából a hűtőberendezésben.

1. 25 °C környező hőmérsékletnél, üres belső térrel, a hőmérséklet csökkentése a hűtőszekrényben 25 °C -ról 12 °C-ra mintegy 3,5 órát vesz igénybe.

2. A hűtőszekrény javasolt beállítási hőmérséklete 12 °C. Az energiafogyasztást a lenti táblázat szemlélteti. Ha a beállított hőmérséklet magasabb, mint 12 °C, az energiafogyasztás alacsonyabb lesz. Ha a beállított hőmérséklet 12 °C alatt van, az energiafogyasztás magasabb lesz.

Információk a használt elektromos készülékek likvidálásáról (magánháztartások)

Ez az ikon a készüléken vagy a mellékelt iratokon arra figyelmeztet, hogy az elektrikus és elektronikus készülékek nem likvidálhatóka háztartási hulladékkal együtt.

A helyes feldolgozás, újítás és recikláció érdekében kérjük, szállítsa az ilyen készüléket egy megfelelő gyűjtőhelyre, ahol ingyen leadható. Néhány országban ezek a készülékek az eladónál is leadhatók, amennyiben egy új, hasonló terméketvásárol ott. A termékek helyes likvidálása értékes nyersanyagokat spórolhat meg, és megelőzheti az emberi egészségre és a környezetre való negatív kihatásokat, amelyeka hulladék helytelen likvidálása esetében következhetnek be. A helyi hivatal részletes információkkal szolgálhat a legközelebbi gyűjtőhelyet illetően.

A helytelen likvidálás az érvényes szabályok értelmében büntetendő.

Jogi személyek az EU keretén belül

Amennyiben használt elektrikus és elektromos készülékeket szeretne likvidálni, forduljon részletes információkért a helyi eladóhoz vagy közvetítőhöz.

Információk a likvidálásról az EU tagállamokon kívül

Ez az ikon csakaz Európai Unióban érvényes. Amennyiben likvidálni szeretné ezta készüléket, forduljon a helyi hivatalhoz vagy az eladóhoz, és kérjen tőle információkat a termék helyes likvidálásáról.
