Terméktípus	Olajtöltésű radiátor
Márka	ECG
Modell	OR 1570
Bordák száma	7
Tápellátás	220-240 V~ 50/60 Hz
Névleges teljesítmény	1370-1640 W
Maximális bemeneti teljesítmény	1500 W
Teljesítményszintek	500 W, 1000 W, 1500 W
Termosztát	Folyamatosan állítható termosztát
Biztonsági jellemzők	Túlmelegedés elleni védelem automatikus kikapcsolással, hőbiztosíték, borulásvédelem (alap összeszerelést igényel)
Szerelés	Szabadon álló, kerekes alappal (összeszerelés szükséges)
Kezelőpanel	Főkapcsoló teljesítményszint-beállítással (0/I/II/III) és termosztát vezérlőgombbal
Jelzőfények	Üzemelésjelző lámpa
Fogantyú	Összecsukható fogantyú
Kábel tárolása	Kábeltároló hely az egységen
Anyag	Fém test (olajjal töltött, zárt)
Tisztítás	Nedves ruhával törölje; ne használjon súrolószereket
Karbantartás	Nincsenek felhasználó által javítható alkatrészek; a javításokat szakszerviznek kell végeznie
Méretek (kb.)	Nincs meghatározva a kézikönyvben; jellemző 7 bordás olajradiátor: magasság ~65 cm, szélesség ~40 cm, mélység ~25 cm
Súly (kb.)	Nincs meghatározva; jellemzően ilyen fűtőtesteknél: ~10-12 kg
Rendeltetésszerű használat	Beltéri, jól szigetelt helyiségekben vagy csak ideiglenes használatra
Tanúsítványok	Megfelel az EK irányelveknek az elektromágneses összeférhetőség és az elektromos biztonság terén
Garancia	Lásd a gyártó vagy a forgalmazó tájékoztatóját

Gyakran ismételt kérdések - OR 1570 ECG

Hogyan szereljem össze a kerekes alapot?

Fűzze be a kengyel hajlított végét az alap nyílásán, helyezze be a radiátor alján lévő bordák közé, nyomja le a kengyelt, és húzza meg a szárnyas anyával. Ismételje meg a második alappal az ellenkező oldalon. Győződjön meg arról, hogy a radiátor stabil és függőleges.

Miért bocsát ki szagot vagy füstöt a radiátor első használatkor?

Ez normális első használatkor vagy hosszú tárolás után. A fűtőelemek leégetik a port vagy maradványokat. Rövid idő után eltűnik. Szellőztesse ki a helyiséget.

Hogyan állítsam be a kívánt hőmérsékletet?

Lassan forgassa el a termosztát vezérlőgombot, amíg kattanást nem hall, amikor a helyiség eléri a kívánt hőmérsékletet. A termosztát fenntartja azt a hőmérsékletet. Finomhangoláshoz fordítson egy kicsit feljebb vagy lejjebb.

Mit tegyek, ha a radiátor automatikusan kikapcsol?

A túlmelegedés elleni védelem aktiválódott. Húzza ki a radiátort, és hagyja kb. 15 percig hűlni. Ezután csatlakoztassa újra. Győződjön meg arról, hogy a termosztát megfelelően van beállítva, és a szellőzőnyílások nincsenek elzárva. Ha továbbra is fennáll, forduljon a szervizhez.

Letakarhatom a radiátort ruhák szárításához?

Nem, soha ne takarja le a radiátort. Túlmelegedhet és tüzet okozhat. Tartsa távol a gyúlékony anyagokat, mint a függönyök, törölközők és ruházat legalább 90 cm-re az egységtől.

Hogyan tisztítsam a radiátort?

Mindig húzza ki, és hagyja teljesen kihűlni. Törölje le a külsőt nedves ruhával. Ne használjon súroló vagy éles tisztítószereket. Ne merítse vízbe.

Milyen teljesítményszintek vannak?

A főkapcsolónak négy állása van: 0 (ki), I (500 W), II (1000 W) és III (1500 W). Kombinálja a termosztáttal a pontos hőmérsékletszabályozás érdekében.

Biztonságos a radiátort a fürdőszobában használni?

Nem, ne használja kád, zuhanyzó vagy medence közelében. A radiátor nem vízálló, és távol kell tartani a víztől az áramütés elkerülése érdekében. Csak száraz beltéri helyen használja.

Mit tegyek, ha a tápkábel megsérül?

Ne használja a radiátort. A kábelcserét és minden egyéb javítást szakszerviznek kell végeznie. Ne távolítsa el a védőborításokat.

Hogyan tároljam a radiátort, ha nem használom?

Kapcsolja ki, húzza ki, és hagyja teljesen kihűlni. Tárolja tiszta, száraz helyen, portól védve. Tekerje a kábelt a kábeltároló részre.

HASZNÁLATI ÚTMUTATÓ OR 1570 ECG

Ez a termék csak jól szigetelt terekben vagy ideiglenes használatra alkalmas.

DE

ÖLRADIATOR

BEDIENUNGSANLEITUNG

1. Lehajtható fogantyú
2. Müködtető panel
3. Fütöborda
4. Kerekes talp
5. Hálózati vezeték tároló
6. Kijelző lámpa
7. Főkapcsoló és teljesítményfokozat beállító
8. Termosztát kapcsoló

DE

Olvassa el figyelmesen és a későbbi felhasználásokhoz is őrizze meg!

Figyelmeztetés! A jelen útmutatóban feltüntetett biztonsági előírások és utasítások nem tartalmaznak minden olyan feltételt és körülményt, amely a használat során bekövetkezhet. A felhasználónak meg kell értenie, hogy egyetlen termékbe sem lehet beépíteni a felhasználótól elvárható elővigyázatosságot és gondosságot. Ezekről a készüléket használó és kezelő felhasználóknak kell gondoskodniuk. Nem vállalunk felelősséget a készülék helytelen használatából, a hálózati feszültségingadozásokból, vagy a készülék bármilyen jellegű átalakításából és módosításából eredő károkért.

A fütötest pontos mennyiségű speciális olajjal van megtöltve. Olaj leengedésével járó javításokat csak szakszerviz végezhet el a készüléken, amennyiben olajszivárgást tapasztal, akkor a készüléket vigye szakszervizbe javításra.

A készülék megsemmisítése során az olajok megsemmisítési és kezelési előírásait is figyelembe kell venni.

A tüzek, áramütések és egyéb sérülések megelőzése érdekében, az elektromos készülékek használata során tartsa be az általános és az alábbiakban feltüntetett biztonsági utasításokat.

1. Mielőtt csatlakoztatná a készüléket a szabályszerűen leföldelt hálózati aljzathoz, győződjön meg arról, hogy a hálózati feszültség értéke megegyezik-e a készülék típuscímkéjén található tápfeszültség értékével. A fali aljzat feleljen meg a vonatkozó EN szabványok előírásainak.
2. Az olajradiátort ne használja talpak nélkül.

3. Amennyiben a készülék hálózati vezetéke megsérült, akkor a készüléket bekapcsolni tilos. A készülék minden javítását, beleértve a tápvezeték cseréjét is, bízza szakszervizre! A készülék védőburkolatát ne szerelje le, a feszültség alatt lévő alkatrészek áramütést okozhatnak!

4. Óvja a készüléket víztől és más folyadékoktól, ellenkező esetben áramütés érheti.

5. Az olajradiátort szabadban vagy nedves környezetben használni tilos! A hálózati vezetéket és a készüléket nedves kézzel ne fogja meg. Áramütés veszélye!
6. Legyen nagyon körültekintő, amikor az olajradiátort gyermekek közelében használja.
7. Az olajradiátort sima, egyenes és vízszintes felületre állítsa fel.
8. Az olajradiátort gyúlékony tárgyak vagy anyagok közelében (pl. függöny mellett) ne használja. Az olajradiátor közelében (0,9 m-en belül) található felületek a készülék használata közben felmelegedhetnek. Az olajradiátort úgy állítsa fel, hogy a megfelelő működéshez biztosított legyen a levegő szabad áramlása a készülék környezetében.
9. Az olajradiátort ne állítsa fel olyan szőnyegre, amelynek magas szálai vannak.
10. Az olajradiátort ne állítsa közvetlenül a fali konnektor elé vagy alá.
11. Az olajradiátort ne takarja le! A készülék esetleges túlmelegedése tüzet okozhat.
12. Az olajradiátort időkapcsolós konnektoron keresztül, vagy távolról kapcsolt áramkörhöz bekötve nem szabad az elektromos hálózathoz csatlakoztatni, mert a véletlenül bekapcsolt és esetleg letakart vagy rosszul elhelyezett olajradiátor tüzet okozhat.
13. Az olajradiátort fürdókád, zuhanyozó, vagy medence közvetlen közelében ne használja, illetve ne állítsa fel olyan helyre, ahonnan az olajradiátor kádba, vagy vízzel teli más edénybe eshet!
14. Amennyiben a készülékböl szokatlan szag vagy füst áramlik ki, akkor a készüléket azonnal kapcsolja ki, és készüléket vigye a márkaszervizbe ellenőrzésre.

15. A készüléket a hálózati vezeték kihúzásával ne kapcsolja ki. Az olajradiátort a készüléken található kapcsolóval kapcsolja le!

16. Az olajradiátor mozgatása előtt a hálózati vezetéket húzza ki a fali aljzatból.

17. A hálózathoz csatlakoztatott olajradiátort ne hagyja felügyelet nélkül. Karbantartás megkezdése előtt a hálózati vezetéket húzza ki a fali aljzatból. A csatlakozódugót a hálózati vezetéknél fogva ne húzza ki a konnektorból. A művelethez fogja meg a csatlakozódugót.
18. A hálózati vezeték nem érhet hozzá forró tárgyakhoz, továbbá azt éles eszközökre se helyezze rá.
19. Az olajradiátort nem szabad olyan helyen használni, ahol a közelben benzin, festék, hígítószer vagy más éghető folyadék, illetve a levegőben robbanásveszélyes gáz található.
20. Az olajradiátort nyílásaiba az ujját, vagy bármilyen tárgyat bedugni tilos.
21. A készülék nyílásait letakarni (pl. törülközővel) nem szabad, illetve a készüléken ruhát szárítani is tilos.
22. Az olajradiátort kizárólag csak a jelen útmutatóban leírtak szerint, az utasításokat betartva használja. A gyártó nem felel a készülék helytelen használata miatt bekövetkezett károkért.
23. A készüléket 8 évnél idősebb gyerekek, idős, testi és szellemi fogyatékos személyek, illetve a készülék használatát nem ismerő és hasonló készülék üzemeltetéseinek a tapasztalataival nem rendelkező személyek csak a készülék használati utasítását ismerő és a készülék használatáért felelősséget vállaló személy felügyelete mellett használhatják. A készülék nem játék, azzal gyerekek nem játszhatnak. A készüléket gyerekek csak felnőtt személy felügyelete mellett tisztíthatják. A készüléket és a hálózati vezetékét úgy kell elhelyezni, hogy ahhoz 8 év alatti gyerekek ne férhessenek hozzá.

– 3 évesnél kisebb gyerekeket nem szabad a készülék közelébe engedni, illetve csak akkor, ha biztosított az állandó szülői felügyelet.

– A készüléket 3 és 8 év közti gyerekek csak akkor kapcsolhatják be és ki, ha a készülék szabályszerűen össze van szerelve és megfelelő

módon van telepítve, illetve ha a gyerekek tisztában vannak a készülék biztonságos használatával és a lehetséges veszélyekkel. A készüléket 3 és 8 év közti gyerekek nem tisztíthatják, azon felhasználói karbantartást nem hajthatnak végre, illetve azt nem csatlakoztathatják az elektromos hálózathoz.

FIGYELMEZTETÉS! A készülék bizonyos részei a használat során erősen felmelegszenek, az érintésük égési sérülést okozhat. Legyen különösen figyelmes, ha a közelben gyerekek, testi és szellemi fogyatékos személyek tartózkodnak.

HU

FIGYELEM! Az olajradiátort felszerelt lábak nélkül a padlóra felállítani tilos.

FIGYELMEZTETÉS!

Ebben a fütötestben nincs termosztát, amely a helyiség hömérséklete alapján szabályozná a fütést. A fütötestet ne használja olyan helyiségekben, ahol olyan személyek tartózkodnak, akik veszély esetén önerőböl nem tudják a helyiséget elhagyni. A fütötestet ilyen helyen csak állandó felügyelet mellett szabad használni.

Do not immerse in water! – Vízbe mártani tilos!

TELEPÍTÉS

Győződjön meg arról, hogy a csomagolás tartalmaz-e minden alkatrészt az olajradiátor összeállításához. Amennyiben valami hiányzik, akkor lépjen kapcsolatba a készülék eladójával.

A csomagolás tartalma:

1. Olajradiátor: 1 db
2. Kerekes talp: 2 db
3. Menetes kengyel: 2 db
4. Szárnyas anya: 2 db

A készüléken való bármilyen munka megkezdése előtt a hálózati vezetéket mindig húzza ki a fali aljzatból.

VESZÉLY!

A fütötestet felerősített talpak nélkül üzemeltetni tilos. Az olajradiátort csak függőleges helyzetben szabad használni (kerekek alul, működtetés felül). Bármilyen más helyzetben a készülék használata veszélyes lehet.

Elhelyezésre vonatkozó követelmények

Állítsa az olajradiátort olyan sima padlóra, amely biztosítja, hogy a nyilások szabadon maradjanak és a készülék megfelelő módon működjön.

A készülék és a legközelebbi tárgyak között legalább 90 cm szabad helyet kell hagyni.

VESZÉLY!

A tüzek megelőzése érdekében a készüléket tilos bármilyen tárggyal letakarni.

Az olajradiátort felszerelt lábak nélkül a padlóra felállítani tilos.

Az így megjelölt felületek a használat közben forrók lehetnek.

NE TAKARJA LE!

VESZÉLY!

A készülék bizonyos részei a használat során erősen felforrósodnak, égési sérülést okozhatnak! Amennyiben a készülék közelében gyerekek vagy magatehetetlen személyek tartózkodnak, akkor legyen különösen óvatos a készülék használata során!

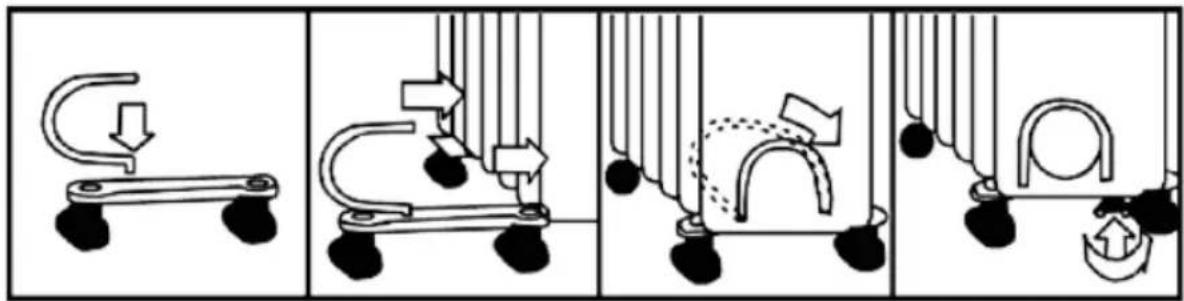

A talpak felszerelése

1. A kerekes talp furatába dugja be a kengyel végét (lásd az 1. ábrát).
2. A talpat dugja be a radiátor bordái közé, majd a kengyelt hajtsa le (2. és 3. ábra).
3. A kengyel menetes végére csavarozza fel a szárnyas anyát és jól húzza meg (4. ábra).
4. A radiátorra szerelje fel a másik kerekes talpat is (az előzőek szerint).

FIGYELMEZTETÉS! A kerekes talpat az U-alakú kengyellel a legszélső bordák közé szerelje be (lásd a készülék fényképét az útmutató elején).

HASZNÁLATI ÚTMUTATÓ

Megjegyzés: A készülékből az első bekapcsoláskor (illetve hosszabb üzemeltetési szünet után) füst szállhat fel, illetve kellemetlen szag távozik. Ez normális jelenség és rövid időn belül megszűnik.

A fökapcsoló és a teljesítményfokozatok beállítása

0 = Radiátor kikapcsolva

$$ \mathrm{I} = 5 0 0 \mathrm{W} $$

$$ \mathbf {I I} = 1 0 0 0 \mathrm{W} $$

$$ \mathrm{III} = 1 5 0 0 \mathrm{W} $$

A termosztát és a hömérséklet beállítása

A termosztát gomb ⑧ forgatásával lehet a hőmérsékletet beállítani.

Amikor a helyiség hőmérséklete eléri a kívánt hőmérsékletet, akkor a termosztát gombját fordítsa balra egészen addig, amíg egy kattanást nem hall. A gombot ne forgassa tovább. A készülék az így beállított hőmérsékletet fogja tartani a helyiségben

A radiátor lekapcsolása

A termosztát gombját ⑧ fordítsa balra MIN állásba, majd a teljesítmény kapcsolót ⑦ is fordítsa „0” helyzetbe. Ezt követően a hálózati vezetéket is húzza ki a fali aljzatból!

Megjegyzés: a készüléket mozgatni, illetve azon bármilyen munkát végezni csak a főkapcsoló lekapcsolása és a hálózati csatlakozódugó kihúzása után szabad.

Túlfűtés elleni védelem

A beépített hővédelem a készüléket túlmelegedés esetén lekapcsolja. Ebben az esetben a kijelző lámpa is elalszik.

Amennyiben a készülék automatikusan lekapcsol, akkor a hálózati csatlakozódugót húzza ki az aljzatból. A készülék lehülése után (körülbelül 15 perc) a radiátor ismét bekapcsolható. A hálózati vezeték csatlakozódugóját dugja ismét a fali aljzatba.

Amennyiben az automatikus lekapcsolás megismétlődik, akkor ellenőrizze le a termosztát gomb beállítását illetve, hogy a szellőzőnyílások nincsenek-e letakarva.

TISZTÍTÁS ÉS KARBANTARTÁS

A tisztítás megkezdése előtt húzza ki a hálózati vezetéket a fali aljzatból, majd várja meg a készülék teljes lehülését. Enyhén benedvesített ruhával törölje meg a készülék külső felületét. A tisztításhoz ne használjon éles tárgyakat, agresszív vagy karcoló tisztítószereket. Ezek a készülék felületét károsíthatják.

A készülék eltárolása előtt a főkapcsolót kapcsolja le, húzza ki a hálózati vezetéket és várja meg a készülék teljes lehülését.

A RADIÁTOR TÁROLÁSA

Amennyiben a készüléket hosszabb ideig nem fogja használni, akkor azt pormentes, száraz és tiszta helyen tárolja.

MÜSZAKI ADATOK

7 bordás olajradiátor

Max. teljesítményfelvétel: 1500 W

3 teljesítményfokozat: 500, 1000 és 1500 W

Fokozatmentesen beállítható termosztát

Hőkapcsoló

Szabadon álló

Névleges feszültség: 220–240 V\~ 50/60 Hz

Névleges teljesítményfelvétel: 1370–1640 W

HULLADÉKFELHASZNÁLÁS ÉS MEGSEMMISÍTÉS

A csomagolópapírt és hullámpapírt adja le hulladékgyűjtő telepen. Csomagolófólia, PE zacskók, műanyag alkatrészek – műanyaggyűjtő szelektív hulladéktároló edénybe.

ÉLETTARTAM LEJÁRTÁT KÖVETŐ MEGSEMMISÍTÉS

Használt elektromos és elektronikus készülékek megsemmisítése (érvényes az EU tagállamokban és számos szelektív hulladékgyűjtést végző európai országban)

Ez a terméken vagy csomagolásán található jelzés azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisíteni. A terméket elektromos és elektronikus berendezések újrahasznosítására szakosodott hulladékgyűjtő telepen adja le. A termék helyes megsemmisítésével megelőzi, hogy káros hatást fejtsen ki az emberi egészségre és környezetünkre. Az anyagok újrahasznosítása kíméli a természetes forrásainkat. A termék újrahasznosításával kapcsolatosan bővebb információkat a helyi önkormányzattól, a háztartási hulladékot feldolgozó szervezettől, vagy a termék forgalmazójától kérhet.

Ez a termék megfelel a kisfeszültségű berendezések biztonságára és az elektromágneses kompatibilitásra vonatkozó EU irányelveknek.

A készülék használati útmutatója a www.ecg-electro.eu oldalon található. A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.

08/05
