OR 1570 - Herd ECG - Kostenlose Bedienungsanleitung

Produkttyp	Ölradiator
Marke	ECG
Modell	OR 1570
Anzahl der Rippen	7
Stromversorgung	220-240 V~ 50/60 Hz
Nennleistung	1370-1640 W
Maximale Leistungsaufnahme	1500 W
Leistungsstufen	500 W, 1000 W, 1500 W
Thermostat	Stufenlos einstellbarer Thermostat
Sicherheitsmerkmale	Überhitzungsschutz mit automatischer Abschaltung, Thermosicherung, Kippschutz (erfordert Montage des Sockels)
Montage	Standgerät mit Rollenfuß (Montage erforderlich)
Bedienfeld	Hauptschalter mit Leistungsstufeneinstellung (0/I/II/III) und Thermostatregler
Anzeigen	Betriebsanzeige
Griff	Klappgriff
Kabelaufbewahrung	Platz für Kabelaufbewahrung am Gerät
Material	Metallgehäuse (ölgefüllt, versiegelt)
Reinigung	Mit feuchtem Tuch abwischen; keine scheuernden Reinigungsmittel verwenden
Wartung	Keine vom Benutzer zu wartenden Teile; Reparaturen müssen von einem Fachmann durchgeführt werden
Maße (ca.)	Nicht im Handbuch angegeben; typischer 7-Rippen-Ölheizer: Höhe ~65 cm, Breite ~40 cm, Tiefe ~25 cm
Gewicht (ca.)	Nicht angegeben; typisch für solche Heizgeräte: ~10-12 kg
Verwendungszweck	Innenräume, gut isolierte Räume oder nur vorübergehende Nutzung
Zertifizierungen	Entspricht den EU-Richtlinien zur elektromagnetischen Verträglichkeit und elektrischen Sicherheit
Garantie	Siehe Hersteller oder Händler

Häufig gestellte Fragen - OR 1570 ECG

Wie montiere ich den Sockel mit Rollen?

Fädeln Sie das gebogene Ende des Bügels durch die Öffnung im Sockel, schieben Sie es zwischen die Rippen an der Unterseite des Heizkörpers, drücken Sie den Bügel nach unten und ziehen Sie ihn mit der Flügelmutter fest. Wiederholen Sie den Vorgang für den zweiten Sockel auf der gegenüberliegenden Seite. Stellen Sie sicher, dass der Heizkörper stabil und aufrecht steht.

Warum gibt der Heizkörper bei der ersten Verwendung einen Geruch oder Rauch ab?

Dies ist bei der ersten Verwendung oder nach langer Lagerung normal. Die Heizelemente verbrennen Staub oder Rückstände. Es verschwindet nach kurzer Zeit. Sorgen Sie für Belüftung des Raumes.

Wie stelle ich die gewünschte Temperatur ein?

Drehen Sie den Thermostatregler langsam, bis Sie ein 'Klicken' hören, wenn der Raum die gewünschte Temperatur erreicht hat. Der Thermostat hält diese Temperatur. Feineinstellung durch leichtes Drehen nach oben oder unten.

Was soll ich tun, wenn sich der Heizkörper automatisch ausschaltet?

Der Überhitzungsschutz hat aktiviert. Ziehen Sie den Stecker des Heizkörpers und lassen Sie ihn etwa 15 Minuten abkühlen. Stecken Sie ihn dann wieder ein. Stellen Sie sicher, dass der Thermostat richtig eingestellt ist und die Lüftungsschlitze nicht blockiert sind. Wenn es weiterhin auftritt, wenden Sie sich an den Kundendienst.

Kann ich den Heizkörper abdecken, um Kleidung zu trocknen?

Nein, decken Sie den Heizkörper niemals ab. Er kann überhitzen und einen Brand verursachen. Halten Sie brennbare Materialien wie Vorhänge, Handtücher und Kleidung mindestens 90 cm vom Gerät entfernt.

Wie reinige ich den Heizkörper?

Ziehen Sie immer den Stecker und lassen Sie ihn vollständig abkühlen. Wischen Sie die Außenseite mit einem feuchten Tuch ab. Verwenden Sie keine scheuernden oder scharfen Reinigungsmittel. Tauchen Sie ihn nicht in Wasser.

Welche Leistungsstufen gibt es?

Der Hauptschalter hat vier Positionen: 0 (aus), I (500 W), II (1000 W) und III (1500 W). Kombinieren Sie mit dem Thermostat für eine präzise Heizungssteuerung.

Ist es sicher, den Heizkörper im Badezimmer zu verwenden?

Nein, verwenden Sie ihn nicht in der Nähe von Badewannen, Duschen oder Schwimmbecken. Der Heizkörper ist nicht wasserdicht und muss von Wasser ferngehalten werden, um Stromschläge zu vermeiden. Verwenden Sie ihn nur in trockenen Innenräumen.

Was soll ich tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie den Heizkörper nicht. Der Austausch des Kabels und alle anderen Reparaturen müssen von einem professionellen Servicecenter durchgeführt werden. Entfernen Sie keine Schutzkappen.

Wie sollte ich den Heizkörper aufbewahren, wenn er nicht in Gebrauch ist?

Schalten Sie ihn aus, ziehen Sie den Stecker und lassen Sie ihn vollständig abkühlen. Lagern Sie ihn an einem sauberen, trockenen Ort ohne Staub. Wickeln Sie das Kabel um den Kabelaufbewahrungsbereich.

BEDIENUNGSANLEITUNG OR 1570 ECG

Dieses Produkt ist ausschließlich für gut isolierte Räume oder eine zeitweilige Verwendung geeignet.

GB

OIL FILLED RADIATOR

INSTRUCTION MANUAL

1. Klappbare Griffe
2. Bedienfeld
3. Rippen
4. Gestelle mit Rädern
5. Kabelgehäuse
6. Betriebsanzeige
7. Hauptschalter und Leistungseinstellung
8. Thermostatregler

GB

Bitte aufmerksam lesen und gut aufbewahren!

Warnung: Die in dieser Anleitung aufgeführten Sicherheitsvorkehrungen und Hinweise umfassen nicht alle Umstände und Situationen, zu denen es kommen kann. Der Anwender muss begreifen, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt zu Faktoren gehören, die sich in kein Produkt einbauen lassen. Diese Faktoren müssen durch den Anwender bzw. mehrere Anwender bei der Verwendung und Bedienung dieses Gerätes gewährleistet werden. Wir haften nicht für Schäden, die durch den Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifikation des Gerätes entstehen.

Das Heizgerät ist mit einer genauen Menge Spezialöl zu befüllen. Reparaturen, bei denen der Ölbehälter geöffnet werden muss, dürfen ausschließlich vom Hersteller oder seinem Wartungstechniker vorgenommen werden, der im Falle einer Ölleckage kontaktiert werden sollte.

Falls Sie das Heizgerät entsorgen möchten, richten Sie sich nach den Vorschriften bzgl. der Manipulation mit Öl.

Um Bränden oder Stromunfällen vorzubeugen, müssen bei der Verwendung von elektrischen Geräten u.a. folgende Vorsichtsmaßnahmen eingehalten werden:

1. Vergewissern Sie sich, dass die Spannung an Ihrer Steckdose mit der Spannung auf dem Etikett übereinstimmt und die Steckdose ordnungsgemäß geerdet wurde. Die Steckdose muss gemäß gültiger elektrotechnischer Norm (EN) installiert werden.
2. Heizgerät niemals ohne gut befestigtes Gestell benutzen.

3. Benutzen Sie niemals das Gerät, wenn das Anschlusskabel beschädigt ist. Sämtliche Reparaturen, sowie das Auswechseln des Stromkabels muss ein Fachservice durchführen! Demontieren Sie niemals die Schutzabdeckung des Gerätes. Es könnte zu einem Stromunfall kommen!

4. Schützen Sie das Gerät vor direktem Kontakt mit Wasser und sonstigen Flüssigkeiten, um Stromunfällen vorzubeugen.

5. Benutzen Sie das Gerät nicht im Freien oder in einer feuchten Umgebung. Stromkabel oder Gerät nicht mit nassen Händen berühren. Es besteht die Gefahr eines Stromunfalles.
6. Seien Sie besonders vorsichtig, falls Sie den Radiator in der Nähe von Kindern verwenden!
7. Sorgen Sie dafür, damit der Radiator auf eine gerade Oberfläche platziert wird.
8. Verwenden Sie den Radiator nicht in der Nähe oder unterhalb von brennbaren Gegenständen (z.B. Gardinen). Oberflächentemperaturen in der Nähe des Radiators (0,9 m) könnten höher als gewöhnlich sein. Radiator so platzieren, um eine ausreichende Luftzirkulation zu gewährleisten.
9. Radiator niemals auf Teppichen mit hohen Fasern aufstellen.
10. Radiator niemals vor oder direkt unter eine Steckdose platzieren.
11. Radiator niemals abdecken! Beim Abdecken des Radiators besteht die Gefahr einer Überhitzung oder eines Brandes.
12. Der Radiator darf nicht mit einem Zeitschalter betrieben oder an einen ferngesteuerten Speisekreis angeschlossen werden, da im Falle einer Fernschaltung eines abgedeckten oder ungeeignet platzierten Radiators das Risiko eines Brandes droht.
13. Radiator niemals in unmittelbarer Nähe von Badewannen, Duschen oder Schwimmbecken benutzen. Radiator niemals dort benutzen, wo er in die Badewanne oder einen sonstigen Behälter mit Wasser stürzen könnte!
14. Kommt aus dem Gerät ein ungewöhnlicher Geruch oder Rauch, Gerät unverzüglich vom Stromnetz trennen und durch einen Fachservice überprüfen lassen.
15. Gerät niemals durch Ziehen am Stecker ausschalten. Gerät zunächst am Hauptschalter ausschalten!

16. Beim Transportieren des Radiators, diesen vom Stromnetz trennen.

17. Falls der Radiator an das Stromnetz angeschlossen wurden, sollte dieser nicht unebaufsichtigt gelassen werden. Vor der Wartung Stromkabel aus der Steckdose ziehen. Niemals durch Ziehen am Kabel vom Stromnetz trennen. Ziehen Sie am Stecker, um das Kabel aus der Steckdose zu ziehen.

18. Das Stromkabel darf weder mit heißen Teilen in Berührung kommen noch über scharfe Kanten führen.
19. Radiator nicht an Orten benutzen, an denen brennbare Stoffe (Farben, Benzin, Lösungsmittel usw.) gelagert werden oder brennbare Dämpfe vorkommen könnten.
20. Stecken sie weder Finger noch sonstige Gegenstände in die Radiatoröffnungen.
21. Ausgangsöffnungen niemals abdecken (z.B. mit einem Handtuch oder beim Wäschetrocknen).
22. Verwenden Sie den Radiator ausschließlich gemäß den in dieser Bedienungsanleitung aufgeführten Anweisungen. Der Hersteller haftet nicht für Schäden, die durch eine unsachgemäße Verwendung entstanden sind.
23. Kinder ab 8 Jahren und Personen mit verminderten physischen und mentalen Fähigkeiten sowie mangelnden Erfahrungen und Kenntnissen können dieses Gerät nur unter Aufsicht benutzen oder nachdem diese über einen gefahrlosen Gebrauch belehrt und mit möglichen Gefahren bekannt gemacht wurden. Kinder dürfen mit dem Gerät nicht spielen. Die seitens des Verbrauchers vorgenommenen Reinigungs- und Wartungsarbeiten dürfen nur Kinder durchführen, die beaufsichtigt werden. Kinder unter 8 Jahren sind außer Reichweite des Gerätes und Stromkabels zu halten.
    – Kinder unter 3 Jahren dürfen sich in der Nähe des Gerätes nur dann aufhalten, falls diese unter ständiger Aufsicht stehen.
24. Kinder in einem Alter von 3 bis 8 Jahren dürfen das Gerät nur dann ein-/ausschalten, falls das Gerät in seiner richtigen Betriebslage platziert ggf. installiert wurde, und falls die Kinder unter Aufsicht stehen ggf. über eine sichere Verwendung des Gerätes belehrt

wurden und mögliche Gefahren verstehen. Kinder in einem Alter von 3 bis 8 Jahren dürfen das Gerät nicht anschließen, einstellen, reinigen oder Instandhaltungsarbeiten durchführen, die seitens des Anwenders vorgenommen werden.

HINWEIS: Einige Geräteteile können während des Betriebes sehr heiß werden und Verbrennungen verursachen. Seien Sie besonders vorsichtig, falls sich in der Nähe Kinder oder Personen mit verminderten physischen oder mentalen Fähigkeiten aufhalten.

ACHTUNG: Das Heizgerät darf nur dann benutzt werden, nachdem die Gestelle anmontiert wurden.

WARNUNG: Dieser Heizlüfter wurde nicht mit einer Vorrichtung zur Überwachung der Raumtemperatur ausgestattet. Verwenden Sie diesen Heizlüfter nicht in kleinen Räumen, in denen sich Personen befinden, die den Raum nicht von alleine verlassen können, soweit nicht für Daueraufsicht gesorgt wurde.

Do not immerse in water! – Niemals ins Wasser tauchen!

INSTALLATION

Vergewissern Sie sich, dass die Verpackung sämtliche Teile enthält, die für eine Zusammenstellung des Radiator erforderlich sind. Sollte dies nicht der Fall sein, kontaktieren Sie Ihren Händler.

Verpackungsinhalt:

1. Ölradiator: 1 Stk.
2. Gestell mit Rädern: 2 Stk.
3. Bügel mit Gewinde zur Befestigung des Gestells: 2 Stk.
4. Flügelmutter: 2 Stk.

Vor jeder Manipulation Gerät vom Stromnetz trennen, um möglichen Stromunfällen vorzubeugen.

WARNUNG

Heizgerät niemals ohne anmontiertes Gestell benutzen. Radiator ausschließlich in vertikaler Lage benutzen (Räder unten, Bedienung oben). Eine andere Lage könnte gefährlich sein.

Platzierungsanforderungen

Platzieren Sie den Radiator auf eine gerade Fläche, die ausreichend Freiraum für eine richtige Funktionsweise der Lüftungsöffnungen gewährt.

Zwischen dem Gerät und umliegenden Gegenständen muss ein Mindestabstand von 90 cm eingehalten werden.

WARNUNG

Ventilator niemals abdecken, um eine Überhitzung zu vermeiden.

Der Radiator darf niemals direkt unter eine Steckdose platziert werden.

Eine solch markierte Oberfläche wird im Laufe des Betriebes heiß.

NIEMALS ABDECKEN!

DE

WARNUNG

Einige Teile dieses Produktes können sehr heiß werden und Verbrennungen verursachen. Achten Sie besonders auf die Anwesenheit von Kindern oder behinderten Personen.

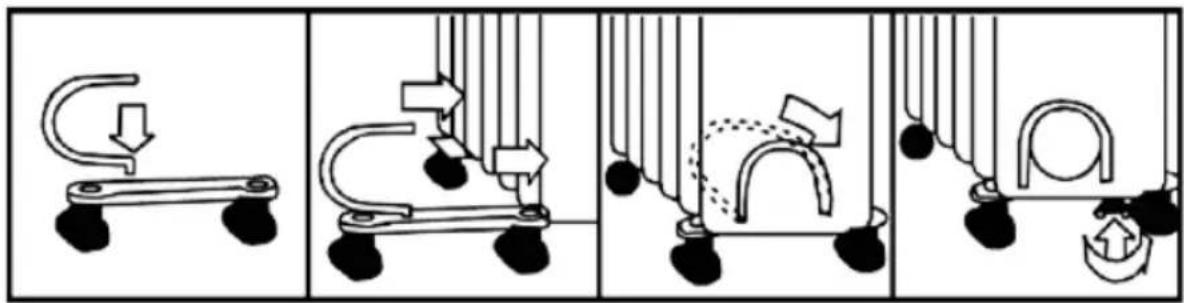

Montage der Gestelle

1. Gebogenes Bügelende durch die Öffnung im Gestell ziehen (Abb. 1).
2. Dieses Komplett auf den unteren Teil des Radiators zwischen die Rippen aufsetzen und Bügel nach unten klappen (Abb. 2, 3).
3. Bügel mit Flügelmutter gut nachziehen, damit der Radiator stabil ist und kein Umkippen droht (Abb. 4).
4. Prozedur auch mit dem zweiten Gestellt auf der anderen Seite des Radiators wiederholen.

HINWEIS: Gestell in U-Form hinter das Paneel mit Bedienelementen und das zweite Gestell zwischen die letzten zwei Rippen platzieren - s. Fotografie in der Beschreibung.

ANWENDUNGSHINWEISE

Bemerkung: Beim ersten Einschalten des Gerätes oder beim Einschalten nach einer längeren Zeit der Untätigkeit kann aus dem Heizgerät Geruch oder Rauch kommen. Diese Erscheinung ist normal und verschwindet nach einer Weile.

Hauptschalter und Einstellung der Leistungsstufe

0 = Der Radiator ist ausgeschaltet

I = 500 W

II = 1000 W

III = 1500 W

Thermostat und Temperatureinstellung

Durch Drehen des Thermostatreglers ⑧ kann die Temperatur reguliert werden.

Erreicht die Umgebungstemperatur die gewünschte Temperatur, drehen Sie am Thermostatregler, bis Sie ein Klicken hören. Achten Sie darauf, damit Sie nicht weiter drehen. Der Thermostat richtet sich nach dieser eingestellten Temperatur und wird sie aufrechterhalten.

Ausschalten des Radiators

DE

Thermostatregler ⑧ in Position „MIN“ und Leistungsregler ⑦ in Position „0“ versetzen. Anschließend Stromkabel aus der Steckdose ziehen!

Bemerkung: Mit dem Gerät kann nur dann manipuliert werden, nachdem dieser am Hauptschalter ausgeschaltet und vom Stromnetz getrennt wurde.

Überhitzungsschutz

Die interne Wärmesicherung schützt das Heizgerät vor einer Überhitzung und schaltet dieses automatisch aus. In einem solchen Fall erlischt die Betriebsanzeige.

Falls sich das Gerät von alleine ausschaltet, trennen Sie das Stromkabel vom Stromnetz. Nach dem Abkühlen (etwa 15 Minuten) ist das Gerät wieder einsatzbereit. Stecker erneut in die Steckdose stecken.

Sollte sich die Situation wiederholen, überprüfen Sie, ob der Thermostatregler richtig eingestellt wurde und die Ventilationsöffnungen nicht abgedeckt sind.

REINIGUNG UND INSTANDHALTUNG

Vor der Reinigung Stromkabel aus der Steckdose herausziehen und warten, bis das Gerät abgekühlt ist. Äußere Oberfläche des Radiators mit einem feuchten Tuch reinigen. Verwenden Sie zur Reinigung weder spitze Gegenstände noch abrasive Reinigungsmittel, welche die Oberfläche des Radiators beschädigen könnten.

Stellen Sie den Radiator erst dann ab, nachdem der Hauptschalter ausgeschaltet, der Radiator vom Stromnetz getrennt wurde und abgekühlt ist.

LAGERUNG DES RADIATORS

Beabsichtigen Sie das Verbrauchsgerät für eine längere Zeit nicht zu benutzen, sollten Sie diesen auf einem sauberen, trockenen und vor Staub geschützten Ort lagern.

TECHNISCHE ANGABEN

Radiator mit 7 Rippen

Max. Anschlusswert 1500 W

3 Leistungsstufen: 500, 1000 und 1500 W

Stufenlose Thermostat-Regelung

Wärmesicherung

Freistehend

Nennspannung: 220–240 V\~ 50/60 Hz

Anschlusswert: 1370–1640 W

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

08/05

Bedienungsanleitung s. www.ecg-electro.eu.

Eine Änderung des Textes und der technischen Parameter vorbehalten.
