HASZNÁLATI ÚTMUTATÓ ROP2 312NV Mirka

hu Kezelői útmutató 54-57

Megfelelőségi nyilatkozat

Mirka Ltd.

66850 Jeppo, Finnország

önálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező termékek – a 77 mm-es (3 hüvelykes) és 125 mm-es (5 hüvelykes) 10 000 rpm kétkezes excenterpolírozó – (lásd az adott termékhez tartozó „Termékkonfiguráció és -specifikáció” táblázatot) megfelelnek az alábbi szabványoknak és további irányadó dokumentumoknak: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 szabványok összhangban a 2006/42/EK.

Jeppo 04.06.2020

MIRKA

Kiállítás helye és ideje Vállalat Stefan Sjöberg, ügyvezető alelnök

Kezelői útmutató

Tartalom – Alkatrészoldal, Alkatrészlista, A polírozó tartalékalkatrész-készletei, Elolvasni és betartani, A gép helyes használata, Munkaállomások, A gép üzembe helyezése, Kezelői útmutató, Termékkonfiguráció és -specifikáció táblázatok, Hibakeresési útmutató.

Fontos

A gép üzembe helyezése, használata, karbantartása és javítása előtt olvassa el a jelen útmutatót. Ezt az útmutatót hozzáférhető helyen kell tartani.

CE

Gyártó/forgalmazó

Mirka Ltd.

66850 Jeppo, Finnország

Tel: [phone]

Szükséges munkavédelmi felszerelések

Védőszemüveg Légzőmaszk

Védőkesztyű Hallásvédő

VIGYÁZAT!

A gép használatakor kötelező a gyártói útmutató, valamint a helyi és országos szabályok által előírt személyi védőfelszerelések használata.

• Tilos fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt szerszámgépet használni.
• A megmunkálható felületeket az anyagbiztonsági adatlap (MSDS) ismerteti.
• Használjon a géphez porelszívót. Megfelelő elszívóval csökkenthető a veszélyes porképződés.
• Tilos nyújtózva dolgozni. Mindig stabilan és biztos egyensúllyal álljon.
• Tilos lógó ruhában vagy lelógó ékszereket hordva dolgozni. Vigyázzon, nehogy haja, ruhája vagy kesztyűje mozgó alkatrész közelébe kerüljön. A laza ruházatot, lelógó ékszereket és hosszú hajat a mozgó alkatrészek elkaphatják.
• Ha kényelmetlen érzést tapasztalna kézfején vagy csuklójánál, hagyja abba a munkát, és forduljon orvoshoz.
  A sokszor ismétlődő mozdulatok és a túl sok vibráció a kézfej, a csukló, illetve a kar sérülését okozhatja.
• Tilos a szerszámgépet robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy porok jelenlétében üzemeltetni.
• A gép elektromosan nem szigetelt. A munka megkezdése előtt ellenőrizze, hogy nem található-e a munkaterületen feszültség alatt lévő elektromos vezeték, gázcső stb.

FIGYELEM

• Előzze meg a gép véletlen indítását.
• Vegye ki a csiszolótalpból a kulcsot, mielőtt a gépet a sürített levegőre csatlakoztatná.
• A munkaterület legyen tiszta és jól megvilágított.
• Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséröl.
• A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a sürített levegőről.

További munkavédelmi szabályok

• A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát.
• Minden karbantartást szakképzett személynek kell végeznie. Javításért minden esetben a hivatalos Mirka szervizhez kell fordulni!
• Kötelező viselni az előírt munkavédelmi felszereléseket (lásd a figyelmeztető jelzéseket).
• A kezelőnek biztonságos testhelyzetet kell felvennie, biztos kézzel kell fognia a gépet és stabil talajon kell állnia.
• Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről.
• A gép, a csiszolótalp, a cső és a szerelvények elhasználódását rendszeresen ellenőrizni kell.
• Mindig gondoljon a balesetvédelemre: tilos a sürített levegőhöz csatlakoztatott gépet magával vinni, tárolni vagy felügyelet nélkül hagyni.
• A porelszívó porzsákját naponta ürítse vagy cserélje. A keletkező por esetenként erősen gyúlékony lehet.
  A porzsákcsere az optimális teljesítmény eléréséhez is hozzájárul.
• A 6,2 bar (90 psi) ajánlott maximális nyomást tilos meghaladni.
• Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép mozgó alkatrészébe akadjon.
• Vigyázzon, nehogy a keze használat közben a forgó laphoz érjen.
• Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
• A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a sürített levegőről. A csiszolólapot gondosan helyezze fel, és igazítsa a csiszolótalp közepére.

Elolvasni és betartani

1) Általános munkavédelmi szabályok, 1910. rész, OSHA 2206, beszerezhető: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Hordozható sűrített levegős gépek biztonsági kódexe, ANSI B186 1 beszerezhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Állami és helyi rendelkezések.

A gép helyes használata

Ezzel a köszörűvel/polírozóval bármely anyagú munkadarab (fém, fa, kő, műanyag stb.) csiszolható az illető anyagnak megfelelő csiszolólappal. Tilos a köszörűt/polírozót a rendeltetési céljától eltérő műveletre használni a gyártóval vagy a hivatalos forgalmazóval való előzetes konzultáció nélkül. Tilos a 10 000 rpm üresjáratí sebesség alatti névleges értékű tartólapok használata.

Munkaállomások

A gépet rendeltetése szerint kézi szerszámként kell használni. Minden esetben ajánlott a géppel való munkavégzés közben stabil talajon állni. A munkavégzés tetszőleges testhelyzetben történhet, de használat előtt a kezelőnek biztonságos pozíciót kell felvennie, biztos kézzel kell fognia a polírozógépet, és stabil talajon kell állnia, felkészülve az indítási nyomaték hatására. Lásd a „Kezelői útmutató” című fejezetet.

A gép üzembe helyezése

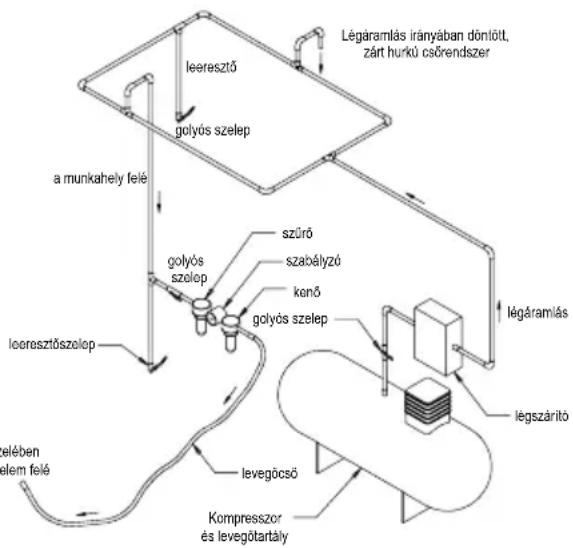

Biztosítson tiszta, olajozott sürítettlevegő-ellátást, amely teljesen lenyomott működtetőkar mellett futó gép esetén 6,2 bar (90 psig) mért nyomású. Ajánlott egy szabványos 10 mm (3/8 hüvelyk) × 8 m (25 láb) maximális hosszúságú légbecsatlakozás használata. A gépet ajánlott az 1. ábra szerint csatlakoztatni a sürítettlevegő-ellátásra.

A gépet tilos könnyen hozzáférhető és működtethető lezárószelep beiktatása nélkül csatlakoztatni a sürített levegős rendszerre. A sürítettlevegő-ellátásnak olajozottnak kell lennie. Kifejezetten ajánlott az 1. ábrán látható légszűrő, szabályzó és olajozó (FRL) használata, mert ez tiszta, olajozott és megfelelő nyomású sürített levegőt biztosít a gépnek. Az ilyen eszközről a forgalmazó biztosít részletes tájékoztatást. Ha nem ilyen rendszerről táplálják, akkor a gépet manuálisan olajozni kell.

A gép manuális olajozásához csatlakoztassa le a sürített levegőről, és juttasson 2–3 csepp megfelelő pneumatikus motorolajat (pl. Fuji Kosan FK-20, Mobil ALMO 525 vagy Shell TORCU-LA® 32) a gép csőbemenetébe. Csatlakoztassa ismét a gépet a sürített levegőhöz, és futtassa lassan néhány másodpercig, hogy az olaj eloszoljon benne. A gép gyakori használata esetén naponta kell olajozni, illetve akkor, ha a gép lassan indul vagy ereje csökken.

A sűrített levegő ajánlott nyomása futó gép mellett 6,2 bar (90 psig). A szerszám alacsonyabb nyomással működtethető, de 6,2 bar (90 psig) felett nem.

Kezelői útmutató

1) A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát. Minden karbantartást és javítást szakképzett személlyel kell elvégeztetni.
2) Ellenőrizze, hogy a gép le van-e választva a sűrítettlevegő-ellátásról. Válassza ki a kívánt csiszolólapot, majd rögzítse fel az csiszolótalpra. A csiszolólapot gondosan igazítsa a csiszolótalp közepére.
3) A gép használatakor mindig viselni kell az előírt munkavédelmi felszereléseket.
4) Csiszoláskor előbb mindig helyezze a gépet a munkadarabra, és csak azután indítsa el. A gépet leállítás előtt mindig emelje el a munkadarabtól. Ezzel megelőzhető a munkadarabnak a csiszolólap túl nagy sebessége miatti bevésődése.
5) A csiszolólap, illetve a csiszolólap felhelyezése, igazítása vagy leszerelése előtt mindig meg kell szüntetni a polírozógép sürítettlevegő-ellátását.
6) Mindig stabil testhelyzetben kell állni, illetve elhelyezkedni, felkészülve a polírozógép indítási nyomatékának hatására.
7) Csak a géphez való tartozékokat szabad használni.
8) Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről, nehogy az elmozduljon.
9) Ellenőrizze rendszeresen a csövek és szerelvények állapotát. Tilos a szerszámot a csönél fogva emelni. Minden esetben ügyelni kell, hogy a sürítettlevegő-ellátásra kötött gép mozgatáskor el ne induljon.
10) A maximális ajánlott légnyomás értéket tilos meghaladni. Használja az ajánlott munkavédelmi felszereléseket.
11) A gép elektromosan nem szigetelt. Tilos olyankor használni, ha hozzáérhet feszültség alatti villamos vezetékhez, gáz- vagy vízvezetékhez stb. Használat előtt a munkakörnyezetet meg kell vizsgálni.
12) Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép mozgó alkatrészébe akadjon. Ha ez megtörténik, akkor a gép a munkadarabhoz ránthatja a testet, és a mozgó alkatrészek nagy veszélyt jelenthetnek.
13) Használat közben ne nyúljon kézzel a forgó laphoz.
14) Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
15) Tilos a gépet anélkül teljes fordulatszámra felpörgetni, hogy a közelben elhelyezkedő személyeket és tárgyakat az esetleg leváló csiszoló- vagy tartólaptól védő óvintézkedéseket megtenné.

Műszaki adatok

Mirka® ROP2 312NV 512NV
Légcsatlakozó ajánlott mérete – minimum	10 mm 3/8 in
Ajánlott maximális csőhossz	8 meters 25 feet
Légnyomás - Maximális üzemi nyomás	6.2 bar 90 psig
Légnyomás - Ajánlott minimum	-

Termékkonfiguráció és -specifikáció: 10 000 rpm sebességű excenterpolírozó

Rezgés-pálya	Talpmé-ret, mm (hü-velyk)	Modellszám	Nettó tömeg, kg (font)	Magas-ság, mm (hüvelyk)	Hossz, mm (hüvelyk)	*zaj-szint dBA	Teljesít-mény, watt (LE)	Levegőfogyasz-tás LPM (scfm)	**vibrációs szint m/s2	**bizony-talansági tényező
12,0 mm (1⁄2 hűv.)	77 (3)	ROP2-312NV	1,18 (2,60)	108,2 (4,26)	251,9 (9,9)	80,5	276 (0,37)	538 (19)	4,47	0,94
	125 (5)	ROP2-512NV	1,23 (2,71)	109,6 (4,31)	277,0 (10,9)	81,0	343 (0,46)	594 (21)	7,46	1,23
A zajvizsgálat alapja az EN ISO 15744:2008 szabvány nem elektromos kéziszerszámokra vonatkozó előírása – Zajmérési kód – Üzemi módszer (2. szint), valamint az EN ISO 11203:2009 szabvány: Gépek és berendezések által kibocsátott akusztikus zaj – munkaállomás által kibocsátott hangnyomásszint megállapítása, valamint a hang energiaszintjéből meghatározott egyéb pozíciók.A vibrációs vizsgálat az EN ISO 28927-3 szabvány hordozható kézi szerszámgépekre vonatkozó előírása – Vizsgálati módszer a kibocsátott vibráció értékelésére – szerint történt. 3. rész: Polírozógépek, valamint forgó-, rezgő- és excentercsiszolók.

A specifikáció előzetes értesítés nélkül megváltozhat.

* A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratóriumi vizsgálatok eredményei, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékektől eltérhetnek. Az egyes személyekre vonatkozó tényleges expozíciós értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni munkamódszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá az expozíciós idő és a kezelő fizikai állapota együttesen határozza meg. A Mirka, Ltd. nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:

https://osha.europa.eu/en (Európa)

http://www.osha.gov (USA)

Hibakeresési útmutató

Hibajelenség Lehetséges ok Megoldás
Alacsony a teljesítmény vagy az üresjárási sebesség	Elégtelen légnyomás A szerszám üresjárata közben ellenőrizze a légnyomást a polírozó bemeneténél. Az előírt érték 6,2 bar (90 psig / 620 kPa).
	Eltömödött hangtompító(k) A „Ház szétszerelése” rész ismerteti a hangtompító leszerelését. A 51. számú hangtompító tiszta és megfelelő oldattal visszaöblíthető, hogy az összes szennyeződés és idegen anyag eltávozzon. Ha a hangtompító nem tisztítható megfelelően, akkor cserélje ki. (Lásd a „Ház összeszerelése” című részt.)
	Eltömödött bemeneti szűrő Tisztítsa meg a bemeneti szűrőt megfelelő tisztítóoldattal. Ha a szűrő nem tisztítható, akkor cserélje ki.
	Egy vagy több kopott vagy sérült lapát Szereljen fel új, teljes lapátkészletet (a megfelelő működéshez az összes lapátot cserélni kell). Kenjen minőségi pneumatikus olajat az összes lapátra. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt.
	Belső motorházi légszivárgás okozta túlzott légfogyasztás és normálisnál alacsonyabb sebesség. Ellenőrizze a motor illeszkedését, és hogy a pontos helyén van-e a zárógyűrű. Ellenőrizze, nem sérült-e a tömitőgyűrű a zárógyűrű hornyában. Szerelje ki, majd szerelje vissza a motorszerelvényt. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt.
	Elhasználódott motoralkatrészek Generálozni kell a motort. Forduljon egy hivatalos Mirka szervizhez.
	Kopott vagy sérült tengelycsapágy Cserélje az kopott vagy sérült csapágyakat. Lásd „Kiegyenlítő tengely és tengely szétszerelése” és „Tengelycsapágy, AirSHIELDTM és kiegyenlítő tengely összeállítása”.
Légszivárgás a sebességsza-bályzónál vagy a szelep-szárnál.	Szennyeződött, sérült vagy elgörbült sze-leprugó, a szelep vagy a szelepülés. Szerelje szét, vizsgálja meg és cserélje az elhasználódott vagy sérült alkatrészeket. Lásd a „Ház szétszerelése”, valamint a „Ház összeállítása 2. és 3. lépését.
A gép vibrál vagy egyenetlenül működik	Nem megfelelő talp Csak a gépnek megfelelő méretű és tömegű csiszolótalp használható.
	Nem megfelelő csiszolótalp-illeszték vagy egyéb anyag Csak a gépnek megfelelő csiszolólap, illetve illeszték használható. Tilos a csiszolótalphoz rögzíteni bármely olyan tárgyat, amely nem kifejezetten a csiszolótalphoz készült.
	Hibás kenés vagy feltapadt szennyeződés Szerelje szét, majd megfelelő tisztítóoldattal tisztítsa meg a polírozót. Szerelje össze ismét a polírozót. (Lásd: „Szervizelési útmutató”)
	Kopott vagy sérült hátsó vagy elülső motorcsapágy(ak) Cserélje az kopott vagy sérült csapágyakat. Lásd a „Motor szétszerelése” és „Motor összeállítása” című részt.
