NAUDOJIMO INSTRUKCIJA ROP2 312NV Mirka

It Naudojimo instrukcijos 70-73

Iv Lietošanas instrukcija 74-77

nl Bedieningsvoorschriften 78-81

no Betjeningsanvisninger 82-85

patvirtina mūsų atsakomybę, kad 77 cm (3 col.) ir 125 mm (5 col.) 10 000 rpm dviem rankomis valdomas ekscentrinis orbitinis poliruoklis (konkretų modelį žr. lentelėje „Gaminio konfigūracija / specifikacijos“), su kuriuo susijusi ši deklaracija, atitinka nurodytą standartą (-us) arba kitą norminį dokumentą (-us): EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 & EN ISO 28927-3:2009 pagal reglamentus 2006/42/EB.

Jeppo 04.06.2020

MIRKA

Leidimo vieta ir data Imonė Stefan Sjöberg, vykdantysis viceprezidentas

Operatoriaus instrukcijos

Sudaro: dalių puslapis, dalių sąrašas, poliruoklio atsarginių dalių rinkiniai, būtina perskaityti ir laikytis, tinkamas įrankio naudojimas, darbo vietos, įrankio paruošimas naudoti, valdymo instrukcijos, gaminio konfigūracijos / specifikacijų lentelės, trikčių šalinimo vadovas.

Svarbu

Prieš montuodami, valdydami, prižiūrėdami ar remontuodami šj įrankį, atidžiai perskaitykite šias instrukcijas. Laikykite šias instrukcijas saugioje pasiekiamoje vietoje.

C€

Gamintojas / tiekėjas

Mirka Ltd.

66850 Jeppo, Suomija

Tel. + 358 20 760 2111

Reikalinga asmens saugos iranga

apsauginiai akiniai kvėpavimo kaukės apsauginės pirštīnės ausų apsaugos priemonės

ISPÉJIMAS

Naudodami ši įrankį visada dévėkite tinkamas asmeninės apsaugos priemones, laikydamiesi gamintojo instrukcijų ir vietiniu / nacionaliniu standartų.

• Nenaudokite prietaiso, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus.
• Skaitykite darbinio paviršiaus medžiagos saugos duomenų lapą (SDL).
• Naudokite prietaisą su dulkių nusiurbimo įrenginiu. Tinkamas dulkių nusiurbimo įrenginys sumažins pavojingų dulkių sukeliamą pavojų.
• Nepervertinkite savo jęgų. Visada išlaikykite pusiausvyrą ir stabilią kūno padėtį.
• Nedėvėkite laisvų drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Besisukančios prietaiso dalys gali įtraukti laisvus drabužius, papuošalus bei ilgus plaukus.
• Pajutę rankos / riešo fizinį diskomfortą, liaukitės dirbę ir kreipkitės į gydytoją. Pasikartojantis darbas, judesys ir pernelyg ilgai trunkanti vibracija gali sukelti plaštakos, riešo ir rankos sužeidimus.
• Nedirbkite su elektriniu jrankiu sprogioje aplinkoje, pavyzdžiui, prie degių skysčių, dujų ar dulkių.
• Prietaisas yra be elektros izoliacijos. Prieš pradėdami darba patikrinkite darbo vietą, ar nėra atvirų elektros, duju ir kt. šaltinių.

ATSARGIAI

• Saugokite, kad prietaisas nejsijungtu atsitiktinai.
• Prieš prijungdami prie oro tiekimo nuimkite šlifavimo trinkelių veržliaraktį.
• Darbo vieta turi būti švari ir gerai apšviesta.
• Visada jsitikinkite, kad šlifuojamas dirbinys yra patikimai pritvirtintas.
• Prieš keisdami šlifavimo medžiagą visada atjunkite oro tiekimą.

Papildomi jspėjimai dėl saugos

• Prieš naudodami šj jrankj, perskaitykite visas instrukcijas. Visi įrankio operatoriai privalo būti gerai įsisavinę šio įrankio saugos ir naudojimo reikalavimus.
• Visus priežiūros darbus turi atlikti tinkamos kvalifikacijos darbuotojai. Dėl remonto kreipkitės į „Mirka“ igaliotą techninės priežiūros centra!
• Visada dévékite reikalingas apsaugos priemones (žr. jspéjimus).
• Operatorius privalo jsitikinti, kad jis užemė saugią padėtį, tvirtai stovėdamas ant grindų.
• Visada jsitikinkite, kad šlifuojamas dirbinys yra patikimai pritvirtintas.
• Reguliariai tikrinkite, ar įrankis, šlifavimo diskas, oro žarna ir jungiamosios detalės nenusidėvėje.
• Visada laikykitės darbo saugos reikalavimų, niekada neneškite, nepalikite prietaiso saugoti arba be priežiūros, esant prijungtam oro tiekimui.
  • Vakuuminis dulkių surinkimo maišelis turi būti ištuštinamas ar pakeičiamas kasdien. Dulkės gali būti labai degios.
  Maišelio keitimas arba valymas taip pat padeda užtikrinti optimalų našumą.
• Neviršykite maksimalaus rekomenduojamo oro slėgio – 6,2 barų (90 psig).
• Laikykitės atsargumo reikalavimų, kad prietaiso judančios dalys nejtrauktų drabužių, kaklaraiščių, plaukų, valymo skudurų ir t. t.
• Šlifuoklio naudojimo metu laikykite rankas atokiai nuo besisukančių šlifuoklio trinkelių.
• Jei įrankis neveikia, jo nenaudokite ir nedelsdami susitarkite dėl priežiūros ar remonto.
• Prieš keisdami šlifavimo medžiagą, visada atjunkite oro tiekimą. Būkite atsargūs, tinkamai pritvirtindami šlifavimo medžiagą ir centruodami šlifavimo diską.

Būtina perskaityti ir laikytis

1) Bendrieji pramonès saugos ir sveikatos reglamentai, dalis – 1910, OSHA 2206. Kur galima gauti: Superintendent of Documents; Government Printing Office; Washington DC 20402.
2) Nešiojamuju pneumatinių įrankių saugos kodeksas, ANSI B186.1. Kur galima gauti: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Šalies ir vietiniai reglamentai.

Tinkamas įrankio naudojimas

Šis šlifuoklis / poliruoklis skirtas įvairių tipų medžiagoms, t. y. metalams, medienai, akmeniui, plastikams ir kt., šlifuoti / poliruoti naudojant abrazyvą. Nenaudokite šio šlifuoklio / poliruoklio nenurodytu tikslu prieš tai nepasitarę su gamintoju arba įgaliotuoju gamintojo tiekėju. Nenaudokite šlifavimo padų, kurių darbinis greitis mažesnis nei 10 000 rpm laisvaja eiga.

Darbo vietos

Jrankis skirtas naudoti laikant rankose. Rekomenduojama naudojant įrankį visada stovėti ant tvirtų grindų. Jį galima naudoti bet kokioje padėtyje, bet prieš tokį naudojimą operatorius turi būti saugus, tvirtai suimti, stovėti bei žinoti, kad galima poliruoklio reakcija dėl sukimo momento. Žr. skyreli „Valdymo instrukcijos“.

Jrankio paruošimas naudoti

Naudokite švarią suteptą oro tiekimo sistemą, kuri užtikrintų įrankyje išmatuojamą 6,2 bar (90 psig) oro slėgį, kai įrankis veikia svirtelei esant visiškai nuspaustai. Rekomenduojama naudoti patvirtintą 10 mm (3/8 col.) skersmens ir daugiausia 8 m (25 pėd.) ilgio oro liniją. Rekomenduojama įrankį prijungti prie oro tiekimo sistemos, kaip pavaizduota 1 pav.

Nejunkite įrankio prie oro linijos sistemos nejrengę lengvai pasiekiamo ir valdomo oro užtvarinio vožtuvo. Oro tiekimo sistemą būtina sutepti. Primygtinai rekomenduojama naudoti oro filtrą, reguliatorių ir teptuvą (FRL), kaip pavaizduota 1 pav. Tai leis tiekti į įrankį švarų, tinkamo slėgio orą, kurio sudėtyje yra tepalo. Tokios įrangos detalių galima gauti iš tiekėjo. Jei tokia įranga nenaudojama, įrankį reikėtų sutepti patiems.

Tepant įrankį patiems, reikia atjungti oro liniją ir į įrenginio žarnos galą (įsiurbimo angą) įlašinti 2 ar 3 lašus tinkamos pneumatinio variklio tepimo alyvos, pavyzdžiui, „Fuji Kosan FK-20“, „Mobil ALMO 525“ arba „Shell TORCULA® 32“. Vėl prijunkite įrankį prie oro tiekimo sistemos ir lėtai keletą sekundžių paleiskite veikti, kad alyva galėtų cirkuliuoti. Jeigu įrankis naudojamas dažnai, tepkite jį kasdien arba tada, kai įrankis ima lėtėti arba netekti galios. Rekomenduojamas oro slėgis veikiančiame įrankyje – 6,2 bar (90 psig). įrankis gali veikti ir esant mažesniam slėgiui, bet slėgis negali viršyti 6,2 bar (90 psig).

Valdymo instrukcijos

1) Prieš naudodami ši įrankį, perskaitykite visas instrukcijas. Visi operatoriai turi būti gerai paruošti jį naudoti ir susipažinti su šiomis saugos taisyklėmis. Visus techninės priežiūros ir remonto darbus turi atlikti paruošti darbuotojai.
2) Isitikinkite, kad įrankis atjungtas nuo oro tiekimo sistemos. Pasirinkite tinkamą abrazyvą ir pritaisykite jį prie šlifavimo pado. Pasirūpinkite, kad abrazyvas būtų šlifavimo pado viduryje.
3) Naudodami ši įrankį visada turėkite reikalingą saugos įrangą.
4) Kai norite šlifuoti, visada iš pradžių priglauskite įrankį prie darbinio paviršiaus, tada jį įjunkite. Prieš išjungdami, visada iš pradžių patraukite įrankį nuo darbinio paviršiaus. Taip neišskaptuosite darbinio paviršiaus dėl per didelio abrazyvo greičio.
5) Visada prieš montuodami, reguliuodami arba šalindami abrazyvą ar šlifavimo padą nutraukite oro tiekimą i poliruoklj.
6) Visada tvirtai atsistokite ir žinokite, kad galima poliruoklio reakcija dėl sukimo momento.
7) Naudokite tik tinkamas atsargines dalis.
8) Visada įsitikinkite, kad paviršius, kurį ruošiatės šlifuoti, yra gerai pritvirtintas ir nejudės.
9) Reguliariai patikrinkite, ar žarna ir jungtys nesusidėvėjusios. Ne- neškite įrankio paėmę už žarnos. Visada saugokitės, kad nešdami įrankį su prijungta oro tiekimo sistema netyčia jo nejjungtumėte.
10) Neviršykite didžiausio rekomenduojamo oro slėgio. Naudokite rekomenduojamą saugos įrangą.
11) Irankis néra izoliuotas nuo elektros srovės. Nenaudokite ten, kur galimas kontaktas su elektros srove, duju ar vandens vamzdžiais ir kt. Prieš naudodami patikrinkite darbo vietą.
12) Saugokitės, kad judančios dalys nejtrauktų drabužių, raištelių, plaukų, valymo skiaučių ir pan. Taip nutikus, kūnas staiga pritraukiamas prie darbinio paviršiaus ir judančių mašinos dalių – tai gali būti labai pavojinga.
13) Dirbdami laikykite rankas atokiai nuo besisukančio pado.
14) Jei jrankis sugenda, nedelsdami nustokite naudoti ir pasirūpinkite technine priežiūra bei remontu.
15) Neleiskite įrankiui veikti laisvaja eiga nepasirūpinę asmenų arba objektų apsauga nukritus abrazyvui arba padui.

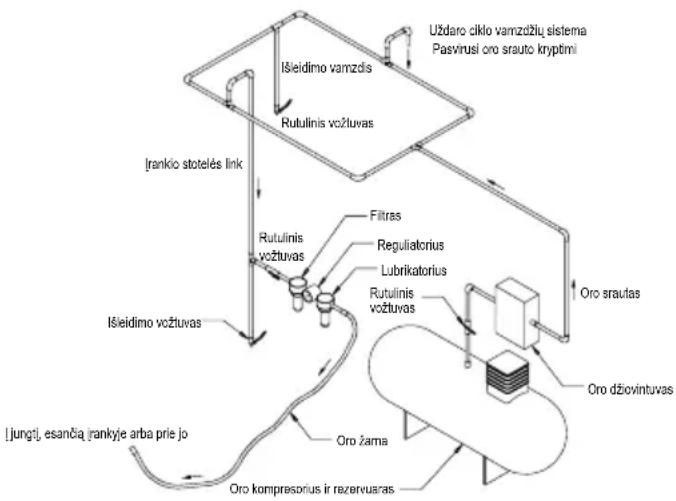


Techniniai duomenys

Mirka® ROP2 312NV 512NV
Rekomenduojamas oro linijos dydis – minimalus	10 mm 3/8 in
Rekomenduojamas maksimalus žarnos ilgis 8 meters 25 feet
Oro slėgis - Maksimalus darbinis slėgis	6.2 bar 90 psig
Oro slėgis - Rekomenduojamas minimalus	netaik

Gaminio konfigūracija / specifikacijos: 10 000 rpm ekscentrinis orbitinis poliruoklis

Orbita	Pado dydis mm (col.)	Modelio numeris	Gaminio grynasis svorls kg (svarais)	Aukštis mm (col.)	Ilgis mm (col.)	*Triukš- mingu- mo lygis dBA	Galla va- tals (ag)	Oro sąnaudos l/min. (scfm)	**Vibracijos lygis m/s2	**Neapibrėž- ties koefici- entas
12,0 mm (1/2 col.)	77 (3)	ROP2-312NV	1,18 (2,60)	108,2 (4,26)	251,9 (9,9)	80,5	276 (0,37)	538 (19)	4,47	0,94
	125 (5)	ROP2-512NV	1,23 (2,71)	109,6 (4,31)	277,0 (10,9)	81,0	343 (0,46)	594 (21)	7,46	1,23
Triukšmingumo bandymas atliktas pagal EN ISO 15744:2008: Rankiniai įrankiai su neelektriniu varikliu. Triukšmo matavimo taisyklės. Ekspertinis metodas (2-oji tikslumo klasė) ir EN ISO 11203:2009: Akustika. Mašinų ir įrenginių skleidžiamas triukšmas. Garso spinduliuotės slėgio lygių darbo ir kitose nurodytose vietose nustatymas pagal garso galios lygi.
Vibracijos bandymas atliktas pagal EN ISO 28927-3: Nešiojamieji rankiniai varikliniai įrankiai. Vibracijų intensyvumo įvertinimo metodai. 3 dalis. Poliruotuvai ir sukieji, orbitiniai ir ekscentriniai orbitiniai šlifuotuvai.

Specifikacijos gali būti pakeistos be išankstinio įspėjimo.

* Lentelėje nurodytos vertės gautos iš laboratorinių tyrimų, atitinkančių nurodytus kodeksus ir standartus, bet jų nepakanka norint įvertinti pavojų. Konkrečioje darbo vietoje išmatuotos vertės gali skirtis nuo deklaruojamų verčių. Faktinės poveikio vertės ir asmens patiriamo pavojaus arba žalos lygis skiriasi kiekvienoje situacijoje ir priklauso nuo darbo aplinkos, asmens darbo būdo, konkrečios medžiagos, su kuria dirbama, darbo vietos konstrukcijos, poveikio laiko ir naudotojo fizinės būklės. „Mirka, Ltd.“ negali būti laikoma atsakinga už pase-kmes, jeigu atliekant individualų rizikos vertinimą yra vadovaujamasi deklaruotosiomis, o ne faktinėmis poveikio vertėmis.

Daugiau informacijos apie profesinę sveikatą bei saugą galima rasti šiose interneto svetainėse: https://osha.europa.eu/en (Europa); http://www.osha.gov (JAV).

Trikčių šalinimo vadovas

Požymis Galima priežastis Sprendimas
Maža galia ir (arba) mažas laisvosios eigos greitis	Nepakankamas oro slėgis Patikrinkite oro linijos slėgį poliruoklio įleidimo angoje, įrankiui veikiant laisvaja eiga. Jis turi būti 6,2 bar (90 psig/620 kPa).
	Užsikimšęs slopintuvas (-ai) Kaip nuimti slopintuvą, žr. skyriuje „Korpuso išardymas“. 51 elementas (slopintuvas) gali būti plaunamas švariu tinkamu plovimo tirpalu, kol bus pašalinti visi teršalai ir klūtys. Jei nepavyksta tinkamai išvalyti slopintuvo, jį pakeiskite. (Žr. skyrių „Korpuso montavimas“).
	Užsikimšęs įleidimo angos sietas Nuvalykite oro įleidimo angos sietą švariu, tinkamu valymo tirpalu. Jei sieto nepavyksta išvalyti, jį pakeiskite.
	Susidėvėjusi arba sulūžusi viena ar daugiau mentelių	Sumontuokite visą naujų mentelių komplektą (kad tinkamai veiktų, reikia pakeisti visas menteles). Patepkite visas menteles kokybiška pneumatinių įrankių alyva. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Oro nuotėkj variklio korpuso viduje rodo didesnės nei įprasta oro sąnaudos ir mažesnis nei įprasta greitis.	Patikrinkite, ar variklis tinkamai išlygiuotas ir užfiksuotas fiksavimo žiedas. Patikrinkite, ar nepažeistas O raidės formos žiedas, esantis fiksavimo žiedo griovelyje. Pašalinkite variklio mazgą ir su-montuokite iš naujo. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
	Susidėvėjusios variklio dalys Atlikite kapitalinį variklio remontą. Kreipkitės į įgaliotajį „Mirka“ techninės priežiūros centrą.
	Susidėvėję ar sulūže suklio guoliai Pakeiskite susidėvėjusius ar sulūžusius guolius. Žr. skyrius „Balansavimo veleno ir suklio išardymas“ ir „Suklio guolių, „AirSHIELDTM“ ir balansavimo veleno surinkimas“.
Per greičio valdiklj ir (arba) vožtuvo strypą prateka oras.	Nešvari, sulūžusi ar sulenkta vožtuvo spyruoklė, vožtuvas ar vožtuvo lizdas	Išardykite, patikrinkite ir pakeiskite susidėvėjusias ar pažeistas dalis. Žr. skyrių „Korpuso išardymas“ ir „Korpuso montavimas“ 2 bei 3 veiksmus.
Vibracija / netolygus veikimas	Netinkamas padas Naudokite tik įrenginiui skirto dydžio ir svorio padus.
	Sąlyčio pada ar kitos medžiagos įtrau-kimas	Naudokite tik įrenginiui skirtus abrazyvus ir (arba) sąsajas. Nieko netvirtinkite prie poliravimo pado paviršiaus, jei tas elementas nepritaikytas naudoti su padu ir poliruokliu.
	Netinkamas tepimas arba pašalinių medžiagų sankaupos	Išardykite poliruoklj ir nuvalykite tinkamu valymo tirpalu. Vėl surinkite poliruoklj. (Žr. „Techninės priežiūros vadovas“.)
	Susidėvėjęs arba sulūžęs galinis ar priekinis variklio guolis (-iai)	Pakeiskite susidėvėjusius ar sulūžusius guolius. Žr. skyrius „Variklio ardymas“ ir „Variklio surinkimas“.
