HASZNÁLATI ÚTMUTATÓ CJS25-20Li SCHEPPACH

Upozornenia k nabíjačke a nabíjaniu

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítk a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat!
	Viseljen hallásvédőt! A zaj következtében hallásvesztésre kerülhet sor.
	Porképződésnél viseljen légzőmaszkot! Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszt tartalmú anyagot ne dolgozzon fel!
	Viseljen védőszemüveget! A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat.
MAX 40°C	Óvja a 40 °C feletti hömérsékletektől az akkumulátort
Li-Ion	Ne dobja az akkumulátorokat a háztartási hulladékba

Tartalomjegyzék: Oldal:

1. Bevezetés....74
2. A készülék leírása 74
3. Technikai adatok....74
4. Kézbesítés....74
5. Kicsomagolás....74
6. Felépítés....75
7. Általános biztonsági utasítások....75
8. További biztonsági utasítások 77
9. Rendeltetésszerűi használat 79
10. Üzembe helyezés....79
11. Tisztítás 81
12. Tárolás....81
13. Karbantartás....81
14. Hibaelháritás 82
15. Megsemmisítés és újrahasznosítás 82

1. Bevezetés

Gyártó:

scheppach

Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.

Célzás:

A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen javítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerütlen használat,
• az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.

Javaslatok :

Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.

Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehetőségeinek megismertetése.

Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.

A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.

Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés-től és a nedvességtől, és tárolja a készülék közelé-ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.

A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert müszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor.

Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.

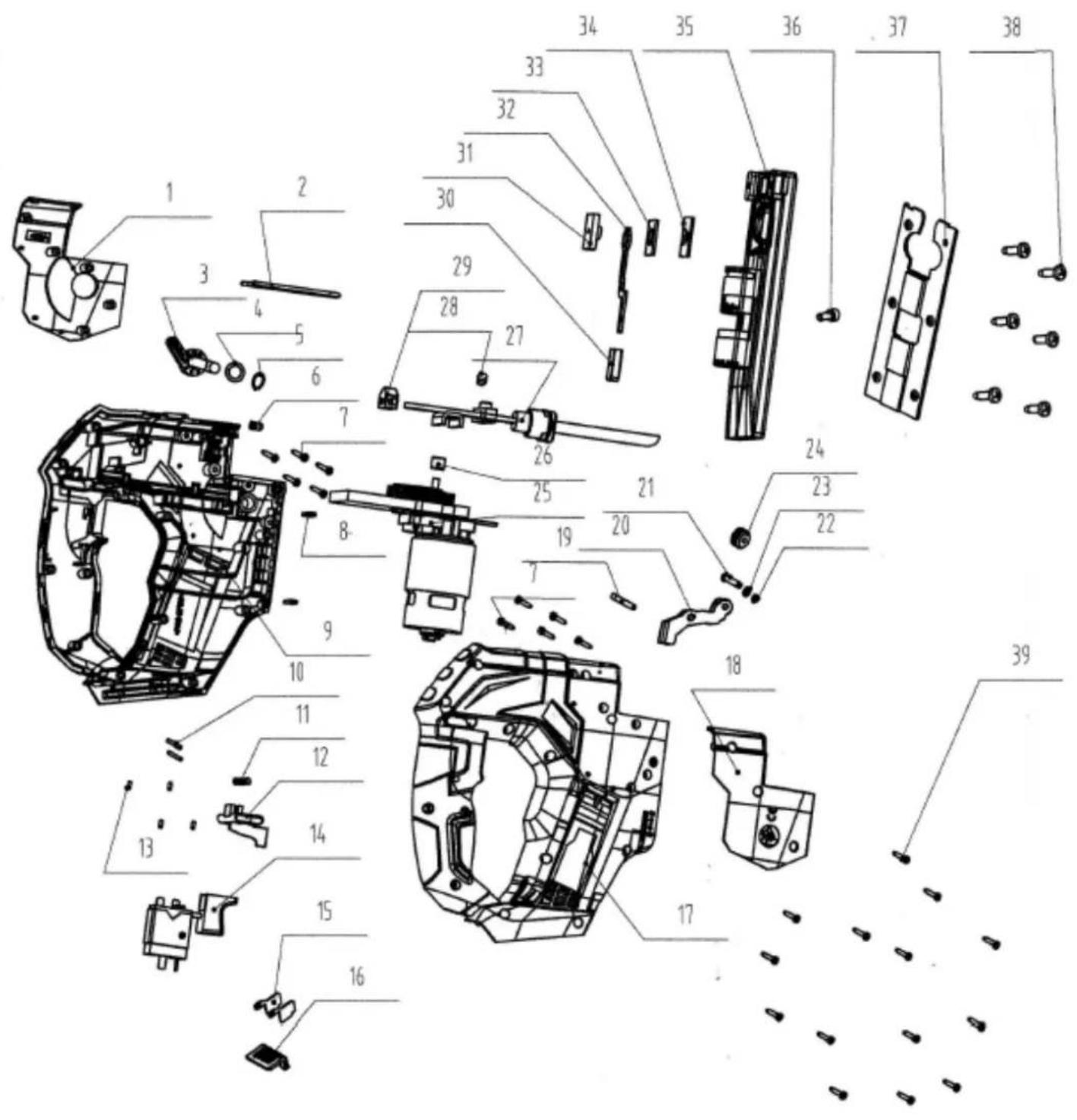

2. A készülék leírása (1, 2 ábra)

1. Gombfogantyú
2. BE/KI kapcsoló (bereteszelhető)
3. Ház
4. Fordulatszám beállító kerék
6. Szellőzőrács
9. Talplemez könnyüfémböl
11. Szorítócsavar
12. Pengeelőtolás-kapcsoló
13. Vezetögörgő
14. Fürészlap
15. Betolónyilások (rögzítöcsavarral)
16. Feszítés általi repedés elleni védelem
17. Érintésvédelem
18. Gyorsbefogó tokmány
19. Párhuzamos ütköző
20. Imbuszkulcs
21. Rögzítőpecek (lásd B. ábra)

3. Technikai adatok

Feszültségellátás motor: 20 V

Névleges fordulatszám: 2500 perc

Körvonal hossza: 25 mm

A müszaki változtatások jogát

Zaj és vibráció

⚠ Figyelem A munkaállomáson a zaj meghaladhatja a 85 dB (A) értéket. Ebben az esetben zajcsökkentő intézkedéseket kell foganatosítani a kezelő számára (viseljen hallásvédőt!).

Zajjellemzök

Hangteljesítménymérték L _WA 99 dB(A) (EN ISO 3744)

Hangnyomásmérték L _pA 88 dB(A) (EN ISO 11201)

Bizonytalanság K_wa/pA 3 dB(A)

Vibrációs érték

Rezgés a_h 3,327 m/s²

Bizonytalanság K_h 1,5 m/s²

4. Kézbesítés

1 db szúrófűrész
1 db Párhuzamos ütköző
1 db Kezelési útmutató
1 db fürészlap fa megmunkálásához
1 db fűrészlap fém megmunkálásához

5. Kicsomagolás

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-magolási / szállítási biztosításokat (ha vannak ilye-nek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit. Bármilyen hiba esetén azonnal értesítse a szállítási ügynököt. A későbbi panaszok nem vehetők figyelembe.
• Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.
• Mielött üzembe helyezné, ismerkedjen meg a készülékkel, gondosan elolvasva az utasításokat.
• Csak eredeti tartozékokat, kopó- vagy pótalkatrészeket használjon. A cserealkatrészeket beszerezheti a forgalmazójától.
• Rendeléskor adja meg a készüléke cikkszámát és típusát, illetve a gyártási évét.

FIGYELEM

A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacs-kókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!

6. Felépítés

Figyelmeztetés!

Mielőtt beállításokat végezne el a készüléken, húzza mindig ki az akkut.

Az akku-készülék beüzemeltetése előtt okvetlenül el- olvasni ezeket az utasításokat:

7. Általános biztonsági utasítások

⚠ FIGYELMEZTETÉS Az összes biztonsági utasítást és útmutatót figyelmesen olvasson el.

Amennyiben az utasításokat és útmutatókat nem tartják be, fennáll az áramütés, a tűz és/vagy a súlyos sérülések kockázatának veszélye.

Az összes biztonsági utasítást és útmutatót örizze meg későbbi használat céljából. A biztonsági utasí-

tásokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati kábellel) és az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati kábel nélkül) vonatkozik.

1. A munkahely biztonsága

a) Gondoskodjon a munkahely tisztaságáról és jó megvilágításáról. A rendetlenség vagy a megvilágítatlan munkaterület balesetekhez vezethet.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port vagy a gözőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát a ké- szülék felett.

2. Elektromos biztonság

Kerülje el az áramütés általi életveszélyt:

a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Tartsa esötöl és nedvességtöl távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a kábelt a rendeltetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozódugó aljzatból való kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles élektől és a készülék mozgó alkatrészeitől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szer- számmal, akkor csak olyan hosszabbító kábele- ket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosz- szabbító kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon áramvédő kapcsolót. Az áramvédő kapcsoló használata csökkenti az áramütés kockázatát.

3. Személyek biztonsága

a) Legyen mindig figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az

elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat..

b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például porvédő maszk, biztonsági kesztyű, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.

c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. A készülék forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.

e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.

f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

g) Ha lehetséges a porszívó és -gyűjtő berendezések felszerelése, akkor győződjön meg arról, hogy ezek csatlakoztatva vannak és megfelelően használhatók. Porszívó használatával csökkentheti a por által okozott veszélyeket.

4. Az elektromos szerszám használata és kezelése

a) Ne terhelje túl a készüléket. Munkájához az ah-hoz meghatározott elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c) Húzza ki a csatlakozódugót az aljzatból, mielött beállításokat végez a készüléken, tartozékokat cserél ki vagy félreteszi a készüléket. Ezen elövigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy a készüléket olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasítá-

sokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

e) Gondosan ápolja az elektromos szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágó-szerszámok kevésbé szorulnak be, és könnyebben vezethetők.

g) Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

8. További biztonsági utasítások

A szúrófűrészre vonatkozó készülékspecifikus biztonsági utasítások

A sérülés- és a tüzveszély, illetve az egészségügyi kockázatok elkerülésére:

• Biztosítsa a munkadarabot. A munkadarab befogására használjon szorítót vagy satut. Így biztonságosabb, mint kézben tartani.
• Az elektromos szerszámot csak bekapcsolt állapotban vezesse a munkadarab felé. Ellenkező esetben fennáll a visszacsapódás veszélye.
• A kezét tartsa távol a fűrészelés területétől. Ne nyúljon a munkadarab alá. Amennyiben hozzáér a fűrészlaphoz (14) fennáll a sérülés veszélye.
• Ügyeljen rá, hogy a talplemez (9) fürészeléskor felfeküdjön.
• Veszély esetén haladéktalanul húzza ki a készülék hálózati csatlakozódugóját a csatlakozóaljzatból.
• A hálózati kábelt minden esetben a készülék mögött vezesse.

Figyelmeztetés! Mérgező gözök!

A képződő káros / mérgező porok veszélyeztetik a kezelő és a közelben lévő személyek egészségét. Viseljen védöszemüveget és porvédő maszkot!

• Ne fűrészeljen egészségkárosító anyagokat.
• Azbesztartalmú anyag megmunkálása tilos. Az azbeszt rákkeltő.
• Faanyagok huzamos ideig történő megmunkálásakor, illetve olyan anyagok megmunkálása esetén, amelyekből az egészségre ártalmas porok képződhetnek, csatlakoztassa a készüléket egy megfelelő porelszívó berendezésre.

• Gondoskodjon hatékony szellőztetésről.

• Ne munkáljon meg benedvesített vagy vizes felületeket.

• A munkafolyamat befejezése után kapcsolja ki az elektromos szerszámot, és csak akkor húzza ki a fűrészlapot (14) a vágásból, ha az leállt.
• Ne fékezze le a fűrészlapot (14) annak oldalirányból történő megnyomásával. A fűrészlap (14) meg-sérülhet, eltörhet vagy visszacsapódást okozhat.
• Csak ép és kifogástalan állapotú fűrészlapokat használjon. A meghajlott és tompa fűrészlapok eltörhetnek és visszacsapódhatnak.
• A berendezést tartsa tisztán, szárazon és az olaj- és kenőzsír-maradékoktól mentesen..

Eredeti tartozékok / Kiegészítő készülékek

- Csak a használati útmutatóban megadott tartozékokat és kiegészítő készülékeket használjon. Más, a használati útmutatóban nem ajánlott szerszámok és tartozékok használata sérülésveszélyt okozhat.

Az akkumulátorra vonatkozó utasítások

1. Kiszállításkor az akkumulátoros készülék akkumulátorcsomagja nincs feltöltve. Ezért az első üzembe helyezés előtt fel kell tölteni az akkumulátort.
2. Az akkumulátor optimális teljesítménye érdekében kerülje a túlzott lemerüléssel járó ciklusokat! Gyakran töltse fel az akkumulátort.
3. Hűvös helyen, ideális esetben 15 °C-os hőmérsékleten és legalább 40%-ig feltöltve tárolja az akkumulátort.
4. A lítium-ion akkumulátorok természetes öregedésnek vannak kitéve. Legkésőbb akkor cserélje ki az akkumulátort, ha a teljesítőképessége csak az új állapot 80%-ának felel meg! Az előregedett akkumulátorcsomag gyengébbé vált cellái már nem felelnek meg a magas teljesítményigényeknek, és emiatt biztonsági kockázatot jelentenek.
5. Ne dobja tűzbe a használt akkumulátorokat. Robbanásveszély!
6. Ne gyújtsa meg és ne tegye ki tűz hatásának az akkumulátort.
7. Ne merítse le túlzottan az akkumulátorokat! A túlzott lemerülés károsítja az akkumulátor celláit. Az akkumulátorcsomag túlzott lemerülésének leggyakoribb oka a részben feltöltött akkumulátorok hosszú tárolása, illetve használatának mellőzése. Azonnal fejezze be a munkafolyamatot, ha észrevehetően csökken a teljesítmény vagy jelez a védőelektronika. Csak teljes feltöltés után raktározza el az akkumulátort.
8. Óvja az akkumulátorokat, illetve a készüléket a túltöltéstől! A túlterhelés gyorsan túlmelegedést és cellakárosodást okoz az akkumulátorház belsejében, anélkül, hogy a túlmelegedés kívülről látható lenne.
9. Kerülje a sérüléseket és ütéseket! Még ak-

kor is haladéktalanul cserélje ki az egy méternél nagyobb magasságból lezuhant vagy erős ütéseknek kitett akkumulátorokat, ha az akkumulátorcsomag háza sértetlennek tűnik. Az akkumulátorcellák belseje komolyan sérülhetett. Ehhez vegye figyelembe az ártalmatlanítási utasításokat is.

1. Túlterhelés vagy túlmelegedés esetén az integrált védőkapcsolás biztonsági okokból lekapcsolja a készüléket. Figyelem! Ne működtesse tovább a be-/kikapcsolót, ha lekapcsolt a készülék védőkapcsolása. Ez az akkumulátor károsodásához vezethet.
2. Csak eredeti akkumulátorokat használjon. Ha más akkumulátorokat használ, az sérülésekhez, robbanáshoz és tűzveszélyhez vezethet.

Figyelmeztetés! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

A töltőkészülékre és a töltési folyamatra vonat- kozó utasítások

1. Vegye figyelembe a töltőkészülék típustábláján megadott adatokat. Csak a típustáblán megadott hálózati feszültségre csatlakoztassa a töltőkészüléket.
2. Óvja a töltőkészüléket és a vezetéket a sérülésektől és az éles peremektől. A sérült kábeleket haladéktalanul cseréltesse ki villamossági szakemberrel.
3. Óvja a töltőkészüléket, az akkumulátorokat és az akkumulátoros készüléket a gyermekektől.
4. Ne használjon sérült töltőkészülékeket.
5. A szállítmány részét képező töltőkészüléket ne használja más akkumulátoros készülékek töltésére.
6. Erős igénybevétel esetén felmelegszik az akkumulátorcsomag. A töltési folyamat megkezdése előtt hagyja szobahőmérsékletűre lehűlni az akkumulátorcsomagot.
7. Ne töltse túl az akkumulátorokat! Vegye figyelembe a maximális töltési időket. Ezek a töltési idők csak lemerült akkumulátorokra vonatkoznak. A feltöltött vagy részben feltöltött akkumulátorok többszöri bedugása túltöltéshez és a cellák sé-rüléséhez vezet. Ne hagyja több napig a töltőkészülékbe dugva az akkumulátorokat.
8. Soha ne használjon és töltsön olyan akkumulátorokat, amelyeknél azt feltételezi, hogy a legutolsó feltöltésre 12 hónapnál régebben került sor. Nagy a valószínűsége, hogy már ve-

szélyesen károsodott az akkumulátor (túlzott le- merülés).

1. A 10 °C alatti hömérsékleten végzett töltés a cel- la vegyi károsodásához vezet, és tüzet okozhat.
2. Ne használjon olyan akkumulátorokat, amelyek a töltés során felmelegedtek, mivel veszélyesen károsodhattak az akkumulátorcellák.
3. Ne használja tovább azokat az akkumulátorokat, amelyek a töltés során felpúposodtak vagy torzultak, illetve szokatlan tüneteket (gázszivárgás, sistergés, recsegés stb.) mutatnak.
4. Ne merítse le teljesen az akkumulátort (ajánlott végleges lemerítés: max. 80%). A teljes lemerítés az akkumulátorcellák idő előtti öregedéséhez vezet.
5. Soha ne töltse felügyelet nélkül az akkumulátorokat!

Maradék kockázatok

A gép a technika mai állása és az elfogadott biztonságtechnikai szabályok szerint készült. Ennek el- lenére munka közben felléphetnek egyedi maradék kockázatok.

• Ha nem megfelelő elektromos csatlakozóvezetékeket használ, az áram veszélyeztetheti az egészségét.
• Ezen túlmenően minden meghozott óvintézkedés ellenére vannak nem nyilvánvaló maradék kockázatok.
• A maradék kockázatok minimalizálhatók, ha összességében betartja a „Biztonsági utasítások“ a „Rendeltetésszerű használat“ c. fejezetek, valamint a kezelési útmutató tartalmát.
• Kerülje a gép véletlen elindulását: a csatlakozó be-dugásakor az üzemi kapcsológombot ne nyomja meg. A kézikönyvben ajánlott szerszámot használ-ja. Ez biztosítja, hogy a gép optimálisan működjön.
• A gép üzemeltetése közben tartsa távol a kezét a munkatartománytól.

9. Rendeltetésszerűi használat

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

A rendeltetesszerűi használat resze a biztonsagi utasitasok figyelembe vetele is, valamint az osszeszerelesi es a használati utasításban levő üzemeltetési utasítások.

A gepet kezelő es karbantartó személyeknek ezekben jartasaknak és a lehetseges veszelyekkel kapcsolatban kioktatottaknak kell lenniuk.

Ezen kivul legpontosabban be kell tartani az ervenyes balesetvédelmi előirasokat.

Figyelembe kell venni a munkaegeszsegugyi es a

biztonsagtechnikai terén fennálló balesetvedelmi szabalyokat.

Ha a gépet önkényesen megváltoztatja, az ebböl eredő károkért a gyártó nem vállal felelősséget.

A gépet kizárólag a gyártó eredeti tartozékaival és szerszámaival szabad használni.

Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kezműipari vagy gyari használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kezműipari vagy gyari uzemek területen valamint egyenertekű tevékenységek területen van használva.

10. Üzembe helyezés

FIGYELEM!

Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!

Megjegyzés: Használjon megfelelő hűtőfolyadékot pl. vágóolajat. Ez megnöveli a fém fűrészlap élettartamát és a szükséges karbantartásig eltelő időt.

Minden alkalmazási célhoz megtalálja a megfelelő fűrészlapot a kereskedelmi forgalomban. Bármilyen fűrészlapot használhat, amennyiben az a megfelelő befogóval (egybütykös szárral) rendelkezik.

Fürészlap beszerelése/cseréje

Figyelmeztetés! Minden munkálat előtt húzza ki a készülék hálózati csatlakozódugóját a csatlakozóaljzatból. Ellenkező esetben sérülésveszély áll fenn!.

• Fordítsa el és tartsa lefordítva a gyorsbefogó tokmányt(18).
• Nyomja be ütközésig a kívánt fűrészlapot (14) a gyorsbefogó tokmányba (18). A fűrészlap (14) be-reteszelődik.
• A fürészlapnak (14) a vezetőgörgőben (13) kell el-helyezkednie.
• Engedje el a gyorsbefogó tokmányt (18), annak vissza kell térnie kiinduló pozíciójába. A fűrészlap (14) be van reteszelve.

Párhuzamos ütköző felszerelése

A párhuzamos ütköző (19) a készülék bal és jobb oldalán is rögzíthető (lásd A. ábra).

• Csavarozza ki a mindkét csavart a betolónyílásoknál (15).
• A párhuzamos ütközöt (19) tolja a betolónyilásokba (15).
• Húzza meg újra a két rögzítőcsavart.

Kezelés

Állítsa be a vágásszöget

• Csavarozza ki a szorítócsavart (11) az imbuszkulcs (20) segítségével.
• Állítsa be a vágásszöget 0° / 15° / 30° / 45°-ra (bal / jobb) a talplemezen (9). A beütött jelölések megfelelnek a vágásszög beállításának mélyedéseinek. A ház egy rögzítőpecekkel (21) (lásd B. ábra) van ellátva, aminek a megfelelő mélyedésekben kell bereteszelődnie.
• Csavarozza be teljesen a szorítócsavart (11) az imbuszkulcs (20) segítségével.

Állítsa be az elötolás-számot

• A fordulatszámkiválasztás beállító (4) állítsa be a kívánt előtolás-számot.
• A megfelelő beállítást lehetőség szerint mindig előzetesen, a gyakorlatban tesztelje.

Állítsa be a pengeelőtolást

A pengeelőtolás-kapcsolóval (12) beállíthatja a fűrészlap (14) pengemozgását. Pengemozgás nélkül („0“ állás) finom és tiszta levágott széleket érhet el. Vékony munkadarabok esetén állítsa le a pengeelőtolást. Bekapcsolt pengeelőtolással (1 – 3. pozíció) felgyorsítja a munkafolyamatot.

- A megfelelő beállítást lehetőség szerint mindig előzetesen, a gyakorlatban tesztelje.

Bekapcsolás/Kikapcsolás

Bekapcsolás:

- Bereteszelődésig tolja „l” állásba a be-/kikapcsolót (2).

Kikapcsolás:

- Nyomja meg a be- / kikapcsoló gomb (2) hátulsó részét.

Az akku-csomag hosszú élettartamának az érdekébe gondoskodnia kellene az Ll-akku-csomag időbeni újboli feltöltéséről. Ez minden esetre akkor szükséges, ha megállapítaná, hogy az akkuskészülék teljesítménye alábbhagy.

Elektromos csatlakoztatás

A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek.

A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.

Ennek oka lehet:

• Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.

Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a há- lózatra.

Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon.

A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.

11. Tisztítás

Veszély!

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

Tisztítás

• Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.
• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
• A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnö-veli az áramcsapás veszélyét.

12. Tárolás

A készüléket és tartozékait sötét, száraz és fagymentes helyen, gyermekektől elzárva tárolja. Az optimális tárolási hömérséklet 5 és 30°C között van. Az elektromos szerszámot az eredeti csomagolásában örizze. Takarja le az elektromos szerszámot, ezzel védve portól és nedvességtől. A kezelési útmutatót az elektromos szerszámmal együtt örizze meg.

13. Karbantartás

A készülék belsejében nem található további karban-tartandó rész.

Csatlakozások és javítások

Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.

Kérdései esetén az alábbi adatokat kell megadni:

• Motor áramtípusa
  • Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai

Szervíz-információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Gyorsan kopó részek*: Köszörük, szénkefék

* nincs okvetlenül a szállítás terjedelmében

14. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
A készülék nem indul el	Az akkumulátor lemerült	Ellenőrizze az akkumulátort, és amennyiben szüksé-ges, képzett villanyszerelővel javíttassa meg!
	A be-/kikapcsoló hibás Javíttassa meg	egy jóváhagyott szervizközpontban
	A motor meghibásodott Javíttassa meg	egy jóváhagyott szervizközpontban
A motor üzemelés közben leáll	Az akkumulátor lemerült Töltse fel az akkumulátort
	Nem megfelelően van behelyezve az akkumulátor	Helyezze be újra az akkumulátort
	Hibás az akkumulátor	Tisztítsa meg az érintkezőket, helyezzen be eredeti akkumulátort
Csökkent teljesítmény	Az akkumulátor elhasználódott Cserélje ki az akkumulátort
	Nincs teljesen feltöltve az akkumulátor	Töltse fel a akkumulátort

15. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányely (2012/19/EU) és a nemzeti törvények értelmé- ben nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrások hatékony használatához is hozzájárul.

A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.

Ne dobja az elemeket és akkumulátorokat a háztartási hulladékba!

Fogyasztóként Ön a törvényi előírások értel- mében köteles minden elemet és akkumulá- tort – függetlenül attól, hogy tartalmaznak-e káros anyagokat* – a lakóhelye/városrésze gyűjtő-helyén vagy a kereskedésben leadni, gondoskodva ezzel a környezetbarát ártalmatlanításról.

^* a következő jelöléssel rendelkeznek: Cd = kadmium, Hg = higany, Pb = ólom

- Vegye ki az elemeket a lézerből, mielőtt a hulladékgyűjtőbe helyezné a berendezést és az ele-meket.

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket,

hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
