A Metabo PL 5-30 egy egyszerűen kezelhető 5 pontos lézer, amely vízszintes és függőleges szintezésre, valamint függővonalak kijelölésére alkalmas. Ez a lézer pontosan 90°-os szög kimérésére alkalmas. Önszintező a ± 4,5°-os tartományban, és gyors és pontos szintezést tesz lehetővé. A Használati útmutatót a képekkel együtt tanulmányozza át. Tartsa szem előtt a gép kezelésére, ápolására és karbantartására vonatkozó útmutatásokat. Ügyeljen a lézersugarakra vonatkozó biztonságtechnikai tudnivalók betartására!

A

A készülék részei

(1) Kapcsoló: BE / KI (szállítási biztosítás)
(2) LED zöld: az üzembe helyezési funkció BE, ill. ÜZEMKÉSZ
(3 a/b/c) Kilépési nyílások: vízszintesen 90°-os szögben egymással
(4 a/b) A függőleges sugarak kilépési nyílása
(5) Fedőretesz -> vízszintes kilépési nyílás
(6) Állóláb - kihúzható
(7) Szorítókar
(8) Elemtartó fedele
(9) Ütésvédelem
(10) Stativhoz kapcsolódó csavarmenet 1/4"
(11) Mágnesek
(12) Fali tartója

A

Az első üzembe helyezés előtt :

A lézerberendezés előírt helyen történő, egyértelmű megjelölése az Ön országának nyelvén írt figyelmeztető utasítással. A megfelelő matricákat mellékelve találja.

Ezt a matricát, mely a kívánt nyelven megfogalmazott utasítást tartalmazza, az angol nyelvű szöveg helyére ide kell felragasztani!

LÉZERSUGÁR NE NÉZZÜNK A SUGÁRBA 2. LÉZEROSZTÁLY

Elemek használata szükséges -> Elemcsere

Üzembe helyezés

A BE/KI kapcsolóval (1) kapcsolja be a készüléket. Egyidejűleg szabaddá válik az oldalsó kilépési nyílás (3a) egy vízszintes lézersugár számára. Az (5) tolóretesszel egy másik vízszintes lézersugár számára is megnyílik a kilépési nyílás (3b).

A lézert sima felületre helyezze. A beállításhoz a lézernek saját ±4,5°-os önszintező tartományában kell lennie.

A lézer felállítása és a pontok átvitele Függővonalas funkció:

Oldja ki a szorítókart (7), húzza ki az állólábat (6), majd ismét húzza meg a szorítókart. Az PL 5-30 felállítása és bekapcsolása -> (1)-es kapcsoló. A lefelé irányított lézersugarat megfelelő módon az objektumra vagy egy jelzésre kell irányítani. Jelölje meg a függőleges lézersugár pozícióját fent a helyiség mennyezetén. Ügyeljünk arra, hogy mindig a lézerpont közepét jelöljük be!

Egy fal függőleges beállítása

Oldja ki a szorítókart (7), húzza ki az állólábat (6), majd ismét húzza meg a szorítókart. A lézert úgy pozicionálja, hogy az állóláb (6) a talajprofi I elülső élénél helyezkedjen el.

A készüléket bekapcsolni -> Kapcsoló (1).

LED (2) zöldet mutat -> a lézerüzembehelyezve.

A választófal felső végét addig állítsa, amíg a felfelé menő függőleges lézersugár a mennyezetvonal elülső élével nem érintkezik.

Üzemi állapot és hibajelzés világító diódákkal

A világító dióda zöldet mutat -> a lézerüzembehelyezve

A világító dióda piros mutat -> a lézerüzembehelyezve

A lézervillog -> A berendezés túl ferdén áll

• az önszintező tartományon kívül van
• a lézer nem képes magát automatikusan beszintezni

Elemcsere

Az elemtartó tetejét (4) a nyissuk ki irányába feltolni, új elemet a szimbólumnak megfelelően az elemtartóba behelyezni. Megfelelő akkumulátorok is alkalmazhatók.

A kalibrálás felülvizsgálása

Az PL 5-30 ötsugaras lézert az építőipar számára fejlesztettük ki és üzemünket kifogástalanul beállított állapotban hagyta el. Azonban mint minden preciziós készüléknél a kalibrálást rendszeresen felül kell vizsgálni. Minden új munka megkezdése előtt, de különösen, ha a készülék nagy megrázkodtatásoknak volt kitéve, egy felülvizsgálatot kell végzeni.

hu

Függőleges ellenőrzés

E1

1. A készüléket bekapcsolni
2. Állítsa úgy a lézert, hogy a függőleges lézersugár lefelé, a padlón található jelzésre mutasson.
3. Jelölje be a lézersugár pozícióját a mennyezeten.
4. Fordítsa el a lézert 180°-kal, és ismét irányítsa a lézersugarat a padlón található jelzésre.
5. Jelölje be a lézersugár pozícióját a mennyezeten.
6. Mérje meg a két mennyezeti jelölés közötti D távolságot, amely érték a valós hibaérték duplája. Ennek során 5 m esetén a különbség nem haladhatja meg a 3 mm-t.

G1

A vízszintes és függőleges lézersugár közötti 90°-os kalibrálás ellenőrzése

G2

1. Válasszon egy legalább 10 m hosszúságú helyiséget.

Jelöljön be a helyiség egyik végén egy (A) pontot a padlón .

1. Állítsa be a lézersugarat úgy, hogy az függőlegesen az A pontra mutasson. Ellenőrizze, hogy a vízszintes lézersugár a helyiség másik végében lévő falra mutat.
2. Jelöljön be körülbelül a helyiség közepén egy (B) pontot úgy, hogy egy céltábla segítségével másolja át a vízszintes sugár helyzetét a padlóra.
3. Jelöljön be a (C) pontot a szemben található falon, vagy másolja át a vízszintes sugár pozícióját a padlóra.
4. Csúsztassa el az PL 5-30 t a B pontig, és ismét irányítsa a vízszintes lézersugarat a C pontra.
5. Jelölje be a derékszögű lézersugár (D) helyzetét a padlón. Fontos :

A pontosság úgy biztosítható, ha az A – B, B – C és B – D távolságok egyenlőek.

G3

1. Fordítsa el az PL 5-30 t 90°-kal úgy, hogy a vízszintes lézersugár a D pontra mutasson.
2. Jelölje be a derékszögű sugár (E) pozícióját az A ponthoz a lehető legközelebb eső helyen.

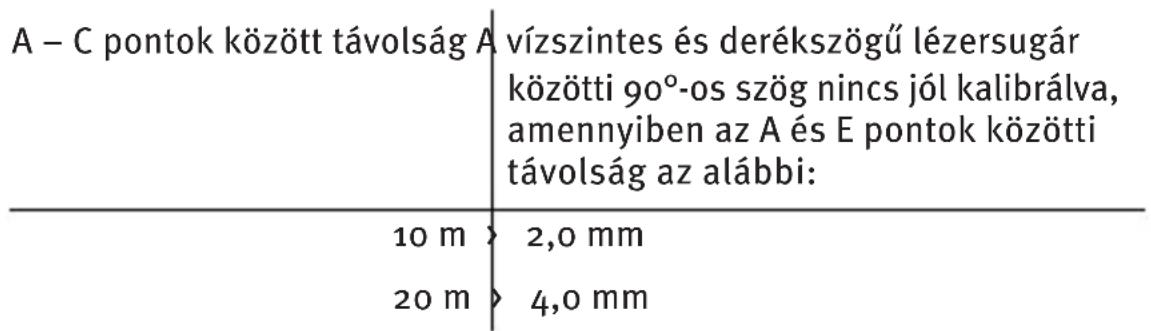

3. Mérje meg az A – E pontok távolságát.

Vizszintes ellenórzés

A vizszintes ellenórzésnél 2 párhuzamos egymástól 5 m távolságra levő falfelületre van szükség.

1. A PL 5-30 et az A faltól vett 50-75 mmm-es távolságban (S) állítsa fel a fal elé egy vízszintes felületen vagy egy állványra szerelve. A készülék elülső része nézzen a fal irányába.
2. A készüléket bekapcsolni.
3. A látható lézerpont közepét a falon A megjelölni (1. pont).
4. Az egész lézerkészüléket kb. 180°-kal elfordítani anélkül, hogy a lézer magasságát megváltoztatnánk.
5. A látható lézerpont közepét a falon B megjelölni (2. pont).
6. A lézerkészülékkel együtt most közvetlenül a B fal elé áttenni.
7. Állítsuk el a készüléket úgy, hogy a lézerpont-magasság a 2 ponttal egybeessen.
8. Fordítsa el 180°-kal a lézert, anélkül hogy annak magasságán változtatna, hogy a lézersugarat az első fali jelölés közelébe (3. lépés/1. pont) állíthassa

Mérje meg a függőleges útszakaszt

az 1-es pont és a 3-as pont között.

Az eltérés nem haladhatja meg az alábbiakat:

S Mért érték:

5 m 3,0 mm

10 m 6,0 mm

15 m 9,0 mm

20 m 12,0 mm

Műszaki adatok

Lasertipus: Piros diódás laser, hullámhossz 635 nm Kiinduló teljesítmény : < 1 mW, lézerosztály 2

az IEC 60825-1:2007 -nak megfelelően

Önszintezés*:

$$ \mathrm{kb.} \pm 4, 5 ^ {\circ} $$

( vizszintes )

Szintezési pontosság* :

Vízszintes lézervonal*: L1 = ± 0,3 mm/m lézervonal középső

Lézersugár 90°-os szögben*: L2 = ± 0,2 mm/m lézervonal

Felfelé mutató függőleges sugár* L3 = ± 0,3 mm / m

Lefelé mutató függőleges sugár*: L4 = ± 0,4 mm / m

Elemek: 3 x 1,5 V mignonelem alkaline, AA, LR6-os nagyság

Üzemeltetési idótatam: kb. 20 óra (alkaline)

Üzemi hómérséklet:

$$ - 1 0 ^ {\circ} \mathrm{C} - \text { t o l } + 5 0 ^ {\circ} \mathrm{C} $$

Tárolási hómérséklet:

$$ - 2 0 ^ {\circ} \mathrm{C} - \text { t o l } + 6 0 ^ {\circ} \mathrm{C} $$

A műszaki adatváltoztatás jogát fenntartjuk.

* A megadott hőmérsékleti tartományban történő üzemeltetés esetén

hu

Szervizt igénylő Metabo mérőszerszámok

A szervizre szoruló Metabo termékekkel, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.
