HASZNÁLATI ÚTMUTATÓ WOT-68 MSW
| Paraméter leírása | Paraméter értéke | |||
| Termék megnevezése | Alacsony profilú olajleeresztő | |||
| Típus | MSW-WOT-50 | MSW-WOT-56 | MSW-WOT-68 | MSW-WOT-30 |
| Méret [Szélesség x Hosszúság x Magasság (a fogantyú helyzetétől függően) mm] | 555x1125x200-935 | 573x1170x200-1000 | 570x1185x220-950 | 475x738x200-935 |
| Tömeg [kg] | 14,5 | 14,7 | 15,8 | 8,3 |
| Csepegtetőkád úrtartalma [l] | 50 | 56 | 68 | 30 |
| Kapacitás [l/perc] | 20 | - | ||
| Emelési magasság [m] | 5 | |||
| Első kerék méretei [mm] | 140x30 | |||
| Hátsó kerék méretei [mm] | 75x21 | |||
| Lefolyócső hossza [m] | 2,2 - | |||
1. Általános leírás
Az utasítás célja, hogy segítse a biztonságos és megbízható használatot. A termék tervezése és kivitelezése szigorúan a műszaki előírások szerint, a legmodernebb technológiák és komponensek használatával, a legmagasabb minőségi normák betartása mellett történt.
A MUNKA MEGKEZDÉSE ELŐTT GONDOSAN OLVASSA ÁT ÉS ÉRTELMEZZE A JELEN UTASÍTÁST!
A berendezés hosszú és megbízható működésének biztosítása céljából ügyelni kell annak megfelelő kezelésére és karbantartására, a jelen utasítás útmutatásainak megfelelően. A jelen kezelési utasításban megadott műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a minőség javításával kapcsolatos változtatások jogát.
Jelmagyarázat
 | Használat előtt olvassa el a használati útmutatót! |
 | A FIGYELEM! a VIGYÁZAT! vagy a NE FELEDJE! az adott helyzetre figyelmeztet (általános figyelmeztető jel). |
 | Védőszemüveg használata kötelező. |
 | Védőkesztyű használata kötelező. |
 | FIGYELEM! Gyúlékony (tűzveszélyes) anyag vagy magas hőmérséklet! |
 | Mérgező anyag! |
 | Lábvédő használata kötelező. |
FIGYELEM! A jelen utasítás illusztrációi szemléltető jellegűek, és esetenként eltérhetnek a termék tényleges kinézetétől.
Eredeti utasításnak a német változat tekintendő. A többi nyelvi változat a német eredeti fordítása.
2. Biztonságos használat
FIGYELEM!
Olvasson el minden biztonsági figyelmeztetést és útmutatót. A figyelmeztetések és az útmutató előírásainak megszegése súlyos testi sérülést vagy halált okozhat.
A figyelmeztetésben és az útmutatóban használt „eszköz” vagy „termék” kifejezés alatt a következők alacsony profilú olajleeresztő értendő.
a) A munkavégzés helyén tartson rendet és biztosítson megfelelő világítást! A rendetlenség és a gyér világítás balesethez vezethet. Az eszköz használata közben legyen előrelátó és körültekintő, és cselekedjen megfontoltan!
b) Ha nem biztos abban, hogy a termék megfelelően működik-e, vagy ha sérülést talál rajta, vegye fel a kapcsolatot a gyártó szervizével!
c) A termék javítását kizárólag a gyártó szervize végezheti el. Tilos a javítást saját kezűleg elvégezni!
d) Ha tűz vagy láng lépne fel, a feszültség alatti berendezés oltására kizárólag poroltót vagy szénsavhóval (CO2) oltót használjon!
e) A munkaállomáson nem tartózkodhat gyermek vagy illetéktelen személy. (Figyelmetlenség miatt elveszítheti uralmát az eszköz felett.)
f) Az eszközt jól szellőző térben kell használni.
g) Rendszeresen ellenőrizze a biztonsági tudnivalókat tartalmazó címkék állapotát! Ha a címke nem olvasható, újat kell felragasztani.
h) A használati útmutatót őrizze meg, hogy később is segítségére legyen! Amennyiben az eszköz harmadik személynek kerül átadásra, az eszközzel együtt a használati útmutatót is oda kell adni.
i) A csomagolás részei és az apró szerkezeti elemek gyermekek elől elzárva tartandók.
j) Gyermekektöl és állatoktól távol tartandó.
k) Ha az eszközt más eszközzel egyidejűleg használja, a többi használati útmutatót is be kell tartania.
I) Önnek tilos az eszközt használnia, ha fáradt, beteg, vagy alkohol, kábítószer, illetve olyan gyógyszer befolyása alatt áll, amely lényegesen korlátozza az ön képességeit az eszköz használatában.
m) A terméket csak fizikailag erre alkalmas, megfelelően képzett személyek használhatják, akik megismerkedtek e használati útmutatóval, és részesültek munkavédelmi képzésben.
n) A terméket úgy tervezték, hogy azt nem használhatja korlátozott mentális, érzékszervi vagy szellemi képességű személy (ideértve a gyerekeket is), sem olyan, aki nem rendelkezik megfelelő tapasztalattal és/vagy ismerettel, kivéve, ha egy biztonságáért felelős személy felügyelete alatt áll, vagy ha e felelős személytől útmutatást kapott a gép kezelésére vonatkozólag.
o) Az eszköz használata közben legyen körültekintő, és döntsön józan megfontolások alapján! A munka közben megengedett pillanatnyi figyelmetlenség komoly testi sérülésekkel járhat.
p) Az eszköz használata közben viselni kell az 1. pont jelmagyarázatában említett munkavédelmi felszerelést! A megfelelő és bevizsgált munkavédelmi felszerelés csökkenti a sérülés kockázatát.
q) Ne becsülje túl saját lehetőségeit! A munkavégzés során mindvégig igyekezzen megőrizni testi egyensúlyát! Ezáltal a váratlan helyzetekben jobban képes lesz megőrizni uralmát az eszköz felett.
r) Bő ruházat és ékszerek viselése tilos.
s) Az eszköz nem játékszer. Ügyeljen arra, hogy a gyermekek ne játsszanak a eszközzel!
t) Ha az eszköz használaton kívül van, tárolja gyermekek, képzetlen vagy jelen használati útmutatót nem ismerő személyek elől elzárt helyen! Képzetlenek kezében az eszköz veszélyt jelent.
u) Tartsa az eszközt jó műszaki állapotban!
v) Az eszközt óvja gyermekektől!
w) Az eszköz karbantartását csak szakképzett személy végezheti, és kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a felhasználó biztonságát.
x) Az eszköz rendeltetés szerinti helyes működésének megóvása érdekében nem szabad eltávolítani a gyárilag beépített védőlemezeket vagy csavarokat.
y) Tilos az eszközt működés közben odébb tolni, áthelyezni vagy megfordítani.
z) Az eszközt rendszeresen tisztítani kell a tartós lerakódások megelőzése érdekében.
aa) Ha szivárgást észlel az eszközön vagy a tömlön, azonnal szakítsa meg a munkát, és hárítsa el a hibát!
bb) Az eszköz nem játékszer. Az eszköz tisztítását és karbantartását felnőtt felügyelete nélkül nem végezhetik gyermekek.
cc) Tilos az eszköz szerkezetébe bármit beépíteni az eszköz működési paramétereinek javítása érdekében.
dd) Az eszközt óvni kell tűz- és hőforrástól.
ee) Emelőn lévő járműről történő olajleeresztés közben ellenőrizze, hogy a gépjármű leengedéssel és csúszással szembeni védelme megfelelő-e!
ff) Munkavégzés közben a gépjárműben nem tartózkodhat senki, a gépjárműnek üresnek kell lennie.
gg) Ellenőrizze, hogy a motor kihült-e az olajleeresztés megkezdése előtt! Különös óvatossággal járjon el a berendezés használata közben, mert a leeresztett olaj forró lehet, és ez súlyos égési sérülést okozhat!
hh) Mindig óvja bőrét és a szemét olajjal és oldószerekkel való érintkezéstől!
ii) A gépjárművet és a terméket tilos felügyelet nélkül hagyni olajleeresztés közben!
jj) Mielőtt a gépjárművet leengedi a talajra a munka befejezése után, ellenőrizze, hogy a lefolyódugó fel van-e helyezve, és hogy nincs semmilyen más berendezés a gépjármű alatt!
kk) Tilos a gépjármű motorját olajleeresztés közben beindítani!
II) Szivárgás megelőzése érdekében ellenőrizze a csepegtetőkád töltöttségi szintjét! A csepegtetőkád egyidejű kiürítése ajánlott.
mm) Tilos a fáradt olaj újbóli felhasználása magáncélokra.
Ne Használat közben fokozottan ügyeljen a gyermekek és a közelben feledje! tartózkodók testi épségére!
FIGYELEM! Bár az eszközt biztonságosra tervezték és ellátták megfelelő biztonsági felszereléssel, valamint a felhasználó biztonságát fokozó további tartozékokkal, az eszközzel végzett munka ennek ellenére sérülés vagy baleset alacsony szintű kockázatával jár. Használata közben fokozott óvatossággal és körültekintéssel kell eljárni.
3. A használat szabályai
A berendezés alacsony viszkozitású (híg) használt munkafolyadékok begyűjtésére szolgál gépjárművekből és más gépekből.
A nem rendeltetésszerű használatból eredő minden kárért a felhasználó viseli a felelősséget.
3.1. Berendezés leírása

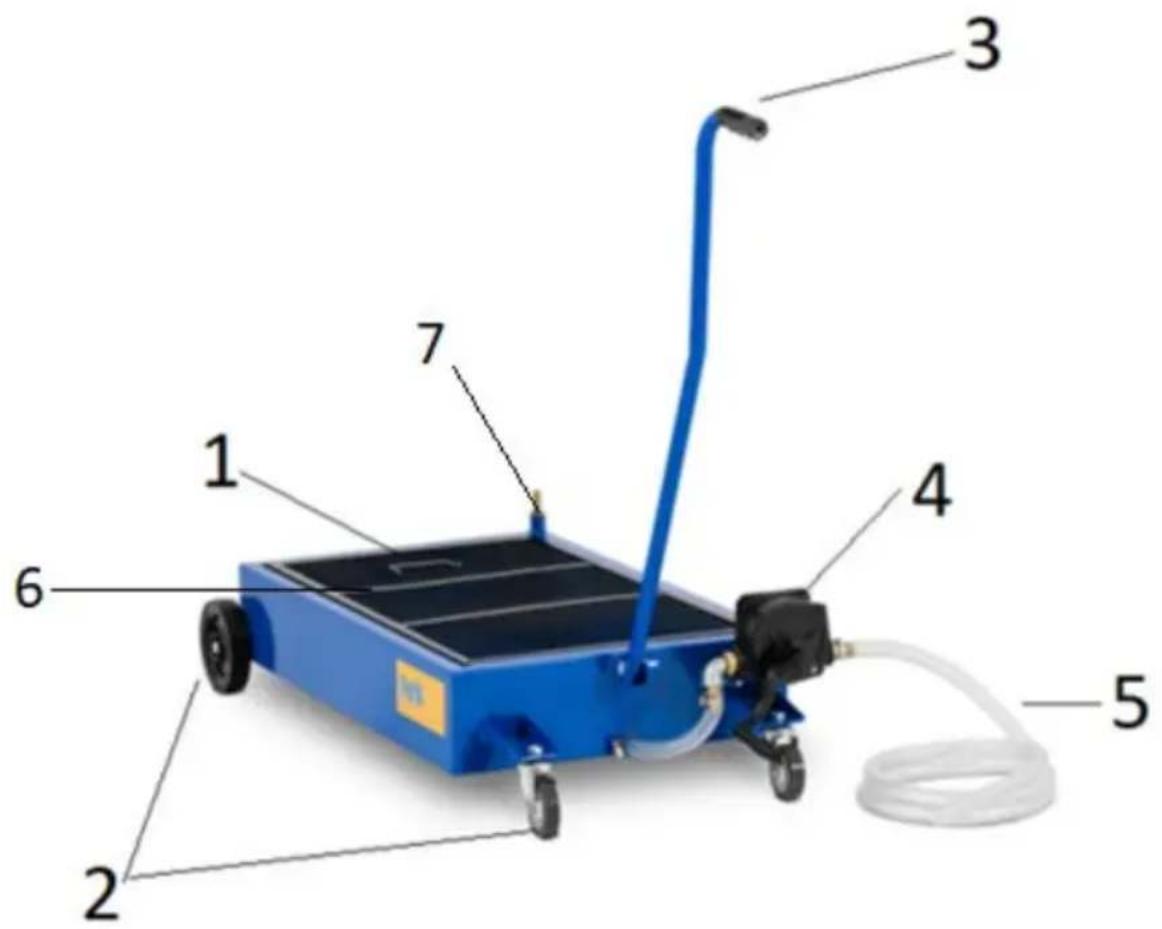

MSW-WOT-50 / MSW-WOT-68
7 – olajelvezető csatlakozó
1 – csepegtetőkád
2 - kerekek
3 – fogantyú
4 – kézi szivattyú
5 - leeresztő tömlő
6 – védőrács

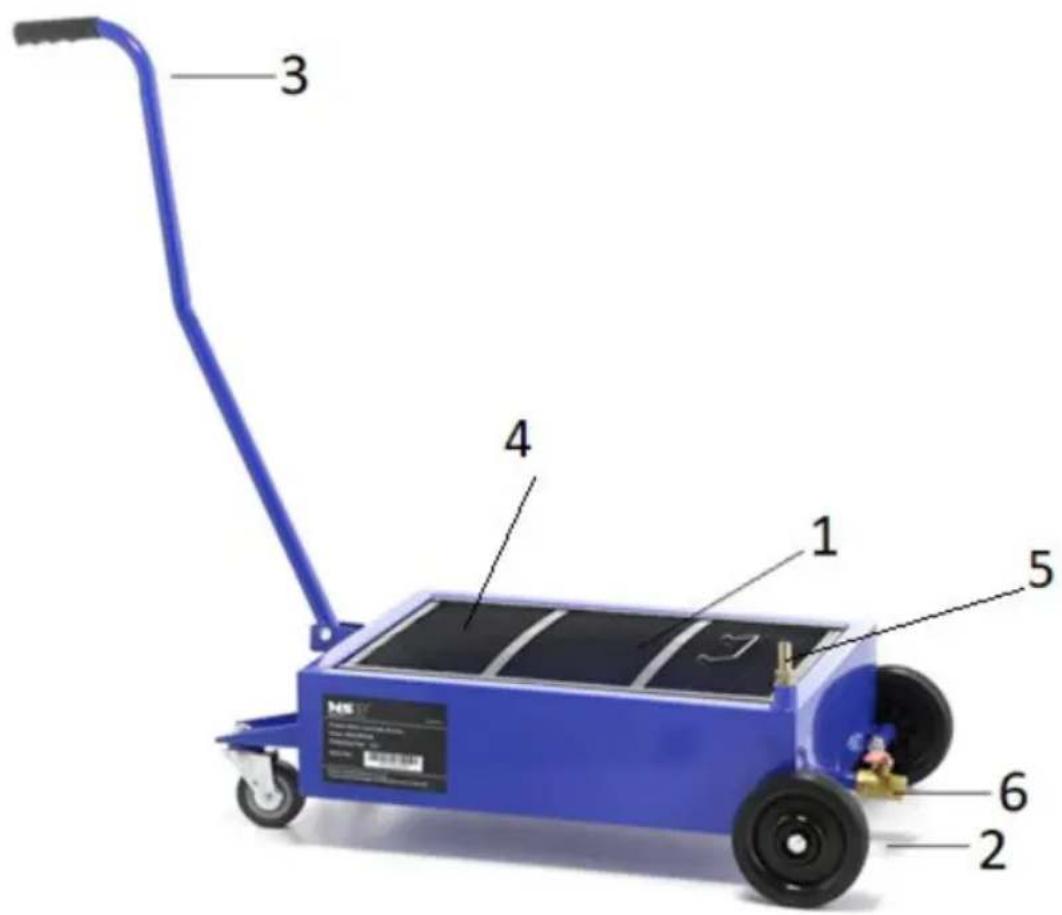

7 – olajelvezető csatlakozó
1 – csepegtetőkád
2 - kerekek
3 – fogantyú
4 – védőrács
5 – olajelvezető csatlakozó
6 - csepegtetőkád leeresztőszelepe
3.2. Munkára való előkészítés
A berendezést úgy kell elhelyezni, hogy biztosítva legyen a jó légáramlás. A berendezés forró felületektől távol tartandó. A berendezést mindig egyenletes, stabil, tiszta, túzálló és száraz felületen üzemeltesse, gyermekektől és korlátozott pszichikai, érzékelési és szellemi funkciókkal rendelkező személyektől távol!
BERENDEZÉS SZERELÉSE

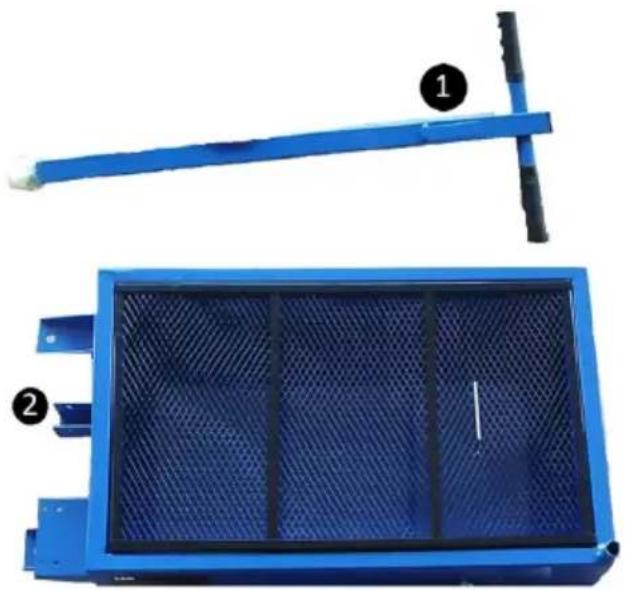

- Csavarja el a fogantyút [1] a csepegtetőkád felé [2] a csavarral!

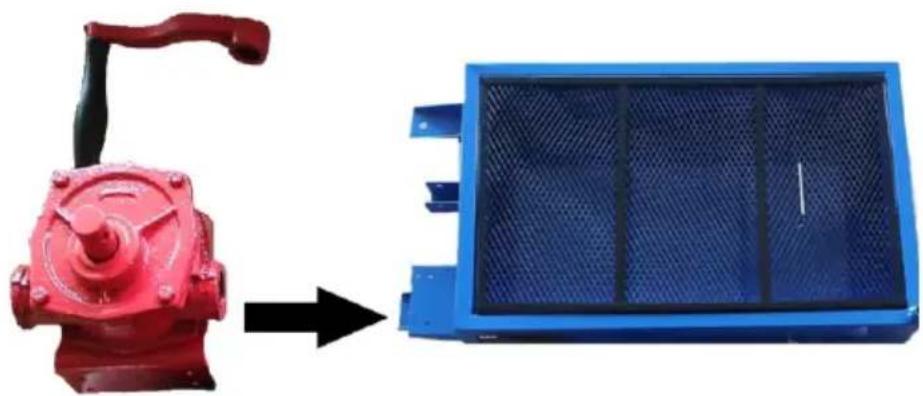

- Ezután csavarja a csepegtetőkádra a szivattyút (ez az MSW-WOT-30 típusra nem vonatkozik).

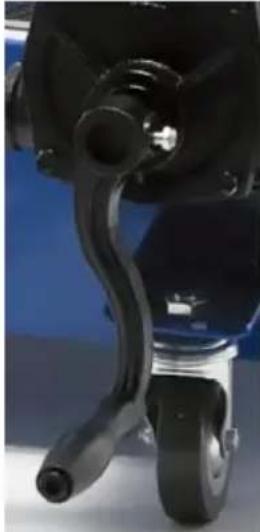

Rögzítse a fogantyút is a szivattyúra!

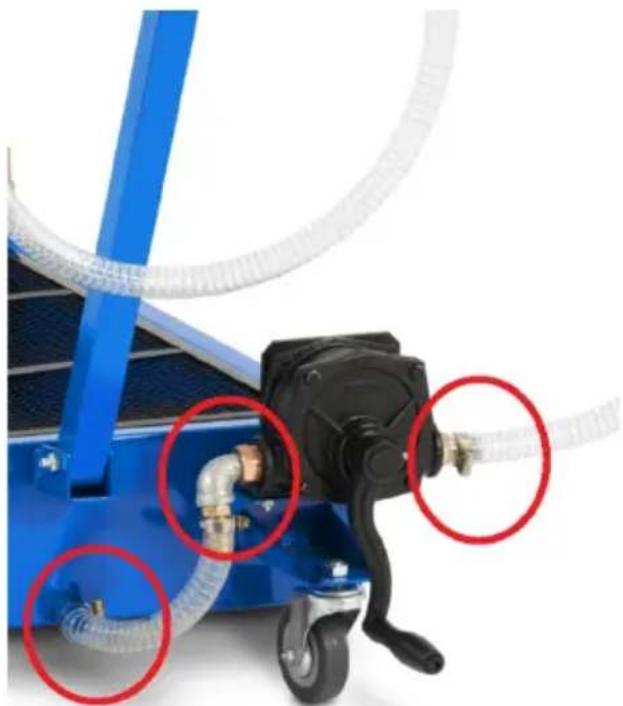

- Rögzítse a lefolyócsövet a szivattyúhoz és a csepegtetőkádhoz (ez az MSW-WOT-30 típusra nem vonatkozik)! Csavarja el a csatlakozót és a könyököt úgy, ahogyan az alábbi ábrán látható, a kézi szivattyú menetes bemenete és kimenete felé! Légmentes csatlakozás biztosítása érdekében ajánlott a csatlakozó menetét bevonni teflonszalaggal.
Ezután helyezze fel a rövidebb tömlő végét a szivattyú csatlakozójára és a csepegtetőkádra! A csatlakozást rögzítse csőbilinccsel!

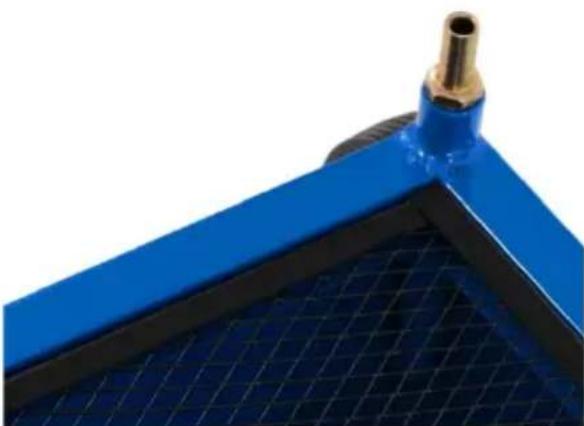

- Csavarja be az olajelvezető csatlakozót!

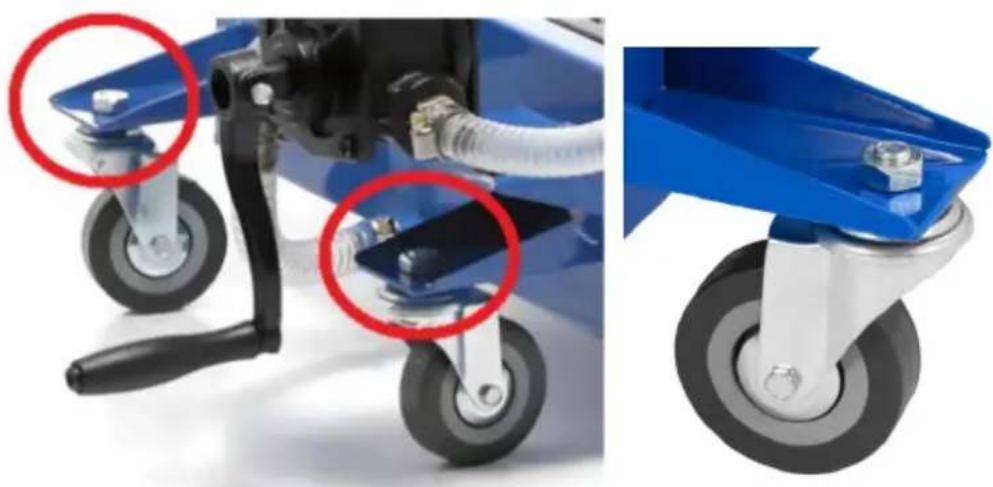

- Forgassa el a kereket!
Kisebb kerekek a berendezés elején:
Nagyobb kerekek a berendezés hátulján:
A kerék menetes végét húzza át a kád burkolatán lévő nyíláson, és csavarja rá az anyát! A kerék kicsavarodásának megelőzése érdekében rendszeresen ellenőrizze, hogy az anyák megfelelően be vannak-e csavarva!

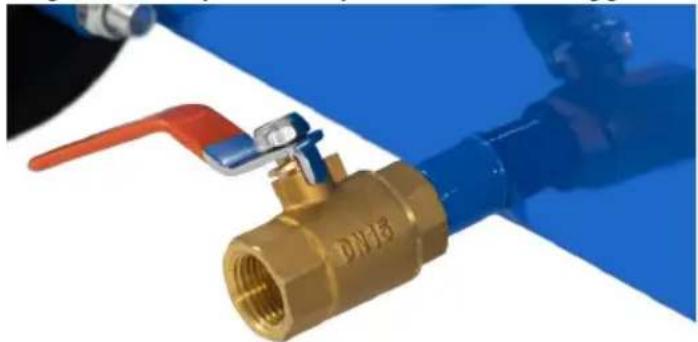

- Az MSW-WOT-30 típusnál csavarja rá a leeresztőszelepet a csepegtetőkádra, és szigetelés céljából vonja be teflonszalaggal!
3.3. Munkavégzés a berendezéssel
- Emelje fel a gépjárművet! Ellenőrizze, hogy megfelelően van-e rögzítve!
- A leeresztőt helyezze a gépjármű alá úgy, hogy a leeresztőkád pontosan a gépjármű olajtartálya alatt helyezkedjen el!
- Csavarja le a lefolyódugót!
- Mindvégig felügyelje az olajleeresztés folyamatát!
FIGYELEM! Lehetőség szerint a csepegtetőkádat egyidejűleg ajánlott kiüríteni a gépjármű olajleeresztése közben – így megelőzhető, hogy megteljen a csepegtetőkád és kiömöljön az olaj:
- A lefolyócső végét helyezze abba az edénybe, amelyből később a fáradt olaj ártalmatlanítva lesz, ezután a szivattyú fogantyújának elcsavarásával ürítse ki a csepegtetőkádat!
Az MSW-WOT-30 típus esetében:
- Az edényt, amelyből később a fáradt olaj ártalmatlanítva lesz, helyezze a csepegtetőkád leeresztőszelepe alá, és csavarja le a szelepet! Felügyelje a csepegtetőkád kiürítésének folyamatát! Befejezés után csavarja rá a szelepet!
Amennyiben nincs lehetőség a csepegtetőkád egyidejű kiürítésére, folyamatosan felügyelni kell a csepegtetőkád töltöttségi szintjét, és amikor a kád már majdnem tele van, rá kell csavarni a lefolyódugót.
3.4. Tisztítás és karbantartás
a) A berendezést száraz és hűvös, nedvességtől és közvetlen napsugárzástól védett helyen kell tárolni.
b) A berendezést rendszeresen szemlézni kell műszaki állapot és sérülésmentesség szempontjából.
c) Tisztításra puha, nedves törlőruhát használjon!
d) A tisztításhoz ne használjon éles és/vagy fém tárgyakat (pl. drótkefét vagy fémlapátkát), mivel ezek megsérthetik a berendezés anyagának a felületét!
e) A fáradt olajat a helyileg hatályos jogszabályoknak megfelelően kell ártalmatlanítani.
f) A kívülröl olajjal szennyezett berendezést puha törlőruhával és ecsettel tisztítsa, és pl. krakkolt benzint vagy más, műhelyi alkalmazásra tervezett, nem agresszív zsírtalanító és tisztítószert használjon!
