HASZNÁLATI ÚTMUTATÓ PFBSA 4 A1 PARKSIDE

Az originál használati utasítás fordítása

DE AT CH

HU Az originál használati utasítás fordítása Oldal 351

Rendeltetésszerű használat 353

Felszereltség 354

A csomag tartalma 355

Műszaki adatok 355

Elektromos kéziszerszámokra vonatkozó általános biztonsági utasítások ..... 3 5 7

1. Munkahelyi biztonság 357
2. Elektromos biztonság 358
3. Személyi biztonság 359
4. Az elektromos kéziszerszám használata és kezelése ..... 3 6 0
5. Az akkumulátoros kéziszerszám használata és kezelése .... 3 6 1
6. Szerviz 362

Valamennyi alkalmazási területre vonatkozó biztonsági utasítások 362

Valamennyi felhasználási területre vonatkozó további biztonsági utasítások 366

Csiszolásra és vágásra vonatkozó további biztonsági utasítások.368

Drótkefével történő munkavégzésre vonatkozó további biztonsági utasítások 370

Használat 370

Beépített akkumulátor töltése 371

Akkumulátor állapotának leolvasása 372

Szerszám/befogógyűrű behelyezése/cseréje ..... 3 7 2

Be- és kikapcsolás / fordulatszám-tartomány beállítása ..... 3 7 3

Anyagfeldolgozásra/szerszámra/fordulatszám-tartományra vonatkozó tudnivalók 373

Tippek és ötletek 376

III PARKSIDE®

Karbantartás és tisztítás 377

Ártalmatlanítás 378

A Kompernass Handels GmbH garanciája ..... 380

Szerviz 382

Gyártja 382

Eredeti megfelelőségi nyilatkozat fordítása ..... 3 8 3

AKKUS MULTICSISZOLÓ 4 V PFBSA 4 A1

Bevezető

Gratulálunk új készüléke megvásárlásához. Vásárlásával kiváló minőségű termék mellett döntött. A használati útmutató a termék része. Fontos tudnivalókat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi használati és biztonsági utasítással. A terméket csak a leírtak szerint és a megadott célokra használja. A készülék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamennyi leírást is.

Rendeltetésszerű használat

Az akkumulátoros precíziós fúró-csiszoló a megfelelő tartozékokkal fa, fém, műanyag, kerámia, kö száraz helyiségekben történő fúrására, marására, gravírozására, polírozására, tisztítására, csiszolására és vágására használható. A készülék minden más használata nem rendeltetésszerűnek minősül és jelentős balesetveszélyt okozhat. A nem rendeltetésszerű használatból eredő károkért a gyártó nem vállal felelősséget. A készülék nem alkalmas ipari használatra.

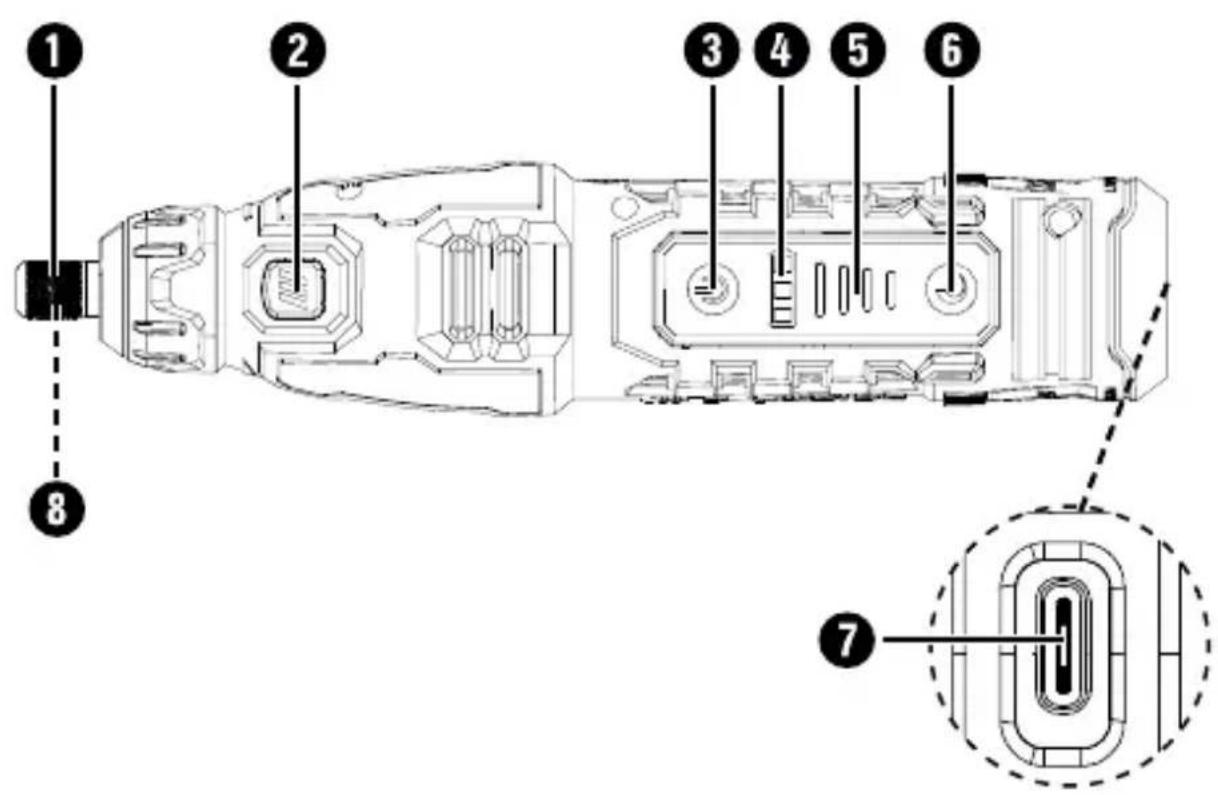

Felszereltség

① szorítóanya
② orsóretesz
③ be-, kikapcsoló
4 akkumulátor-LED
⑤ fordulatszám-kijelző
⑥ fordulatszám-szabályozó
⑦ töltőaljzat
8 befogógyűrű (felszerelve)
9 maróbit (HSS)
⑩ gravírozó bit
11 menetes tüske
12 3 polírozó korong
13 feszítőtüske csiszoló hüvelyekhez
14 4 csiszoló hüvely
15 polírozó paszta
16 kombinált kulcs
⑰ hengeres csiszoló bit
18 korongos csiszoló bit
19 műanyag kefe
20 fém kefe
21 USB töltőkábel

A csomag tartalma

1 akkus multicsiszoló 4 V
1 USB töltókábel (USB-C típusról USB-A típusra)
1 tartozék-készlet (18 darabos)
1 használati útmutató

Müszaki adatok

Névleges feszültség 4 V (egyenáram)

Névleges üresjárati fordulatszám n: Max. 25000 min

-1

Max. korong ∅ 38,1 mm

Fúrótokmány befogási tartomány max.

∅ 3,2 mm

Kapacitás

2000

Akkumulátor (beépített)

Cellaszám

1

Zajkibocsátási érték

A zaj mérési értéke az EN 60745 szabvány szerint került meghatározásra.

Az elektromos kéziszerszám A-súlyozott zajszintjének jellemző értéke:

Hangnyomásszint

$$ L _ {p A} = 6 6, 2 \mathrm{dB(A)} $$

Bizonytalansági érték K

$$ _ {p A} = 3 \mathrm{dB} $$

Hangerőszint

Bizonytalansági K érték K

$$ _ {\mathrm{WA}} = 3 \mathrm{dB} $$

Viseljen hallásvédőt!

Rezgésösszérték

$$ a _ {h, S G} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Bizonytalansági érték

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

TUDNIVALÓK

A megadott rezgésösszértékek és a megadott zajkibocsátási értékek szabványos mérési eljárással lettek meghatározva és felhasználhatók az elektromos kéziszerszámok egymással történő összehasonlítására.

▶ A megadott rezgésösszértékek és a megadott zajkibocsátási értékek a terhelés előzetes becslésére is felhasználhatók.

FIGYELMEZTETÉS!

▶ A rezgés- és zajkibocsátás az elektromos kéziszerszám tényleges használata során a megadott értékektől eltérhet annak függvényében, hogy miként és hogyan használja az elektromos kéziszerszámot, és különösen, hogy milyen fajta munkadarabon dolgozik.

Próbálja a terhelést a lehető legalacsonyabb szinten tartani. A rezgésterhelés csökkenthető például kesztyű viselésével a szerszám használata során, illetve a munkaidő korlátozásával. Ebben az esetben a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül működik).

Elektromos kéziszerszámokra vonatkozó általános biztonsági utasítások

FIGYELMEZTETÉS!

- Olvassa el az összes biztonsági előírást és utasítást. A biztonsági előírások és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Örizze meg az összes biztonsági előírást és utasítást későbbi használatra.

A biztonsági előírásokban használt „elektromos kéziszerszám” kifejezés hálózatról (hálózati kábelen át) üzemeltetett elektromos kéziszerszámokra és akkumulátoros (hálózati kábel nélküli) elektromos kéziszerszámokra vonatkozik.

1. Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlenség és a rosszul megvilágított munkaterület balesetet okozhat.
b) Ne dolgozzon a készülékkel olyan robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikráznak, a szikra pedig meggyújthatja a port vagy gözöket.
c) Az elektromos kéziszerszám használata közben ne engedjen közel gyermekeket és más személyeket. Ha elterelik a figyelmét, elveszítheti uralmát a készülék felett.

2. Elektromos biztonság

a) Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a csatlakozóaljzatba.
A csatlakozódugót semmilyen módon nem szabad megváltoztatni. Ne használjon adaptercsatlakozókat földelt elektromos kéziszerszámokkal. A nem módosított csatlakozó és a megfelelő csatlakozóaljzat használata csökkenti az elektromos áramütés veszélyét.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felülettel, mint például csővezeték, fűtőtest, tűzhely vagy hűtőszekrény felületével. Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Óvja az elektromos kéziszerszámot esőtől vagy nedvességtől. Növeli az áramütés kockázatát, ha víz kerül az elektromos készülékbe.
d) Ne használja a vezetéket rendeltetésellenes célra, ne vigye és ne akassza fel az elektromos kéziszerszámot a kábelnél fogva vagy ne a kábelnél fogva húzza ki a csatlakozódugót az aljzatból. Tartsa távol a vezetéket hötől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összecsavarodott vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos kéziszerszámmal, akkor csak olyan hosszabbító kábelt használjon, ami kültéri használatra is engedélyezett. A kültéri használatra alkalmas hosszabbító kábellel csökkentheti az áramütés kockázatát.
f) Ha az elektromos kéziszerszám nedves helyen történő használata elkerülhetetlen, használjon áram-védőkapcsolót. Az áram-védőkapcsoló használata csökkenti az áramütés veszélyének kockázatát.

3. Személyi biztonság

a) Legyen mindig figyelmes: ügyeljen arra, amit csinál, és megfontoltan végezze a munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszám használatakor már egy pillanatnyi figyelmet-lenség is komoly sérüléseket okozhat.

b)

Viseljen egyéni védőeszközt és mindig vegyen fel védőszemüveget.

Az elektromos kéziszerszám jellegének és használatának megfelelő egyéni védőeszköz, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő használata csökkenti a személyi sérülések veszélyét.

c) Előzze meg a készülék véletlenszerű bekapcsolását. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt a villamos hálózatra és/vagy az akkumulátorra csatlakoztatja, illetve kézbe veszi vagy viszi. Balesetet okozhat, ha a készülék hordozása közben az ujja a kapcsolón van vagy a készülék már bekapcsolt állapotban van, amikor csatlakoztatja az áramellátásra.

d) Az elektromos kéziszerszám bekapcsolása előtt távolítsa el a beállításhoz használt szerszámokat vagy csavarkulcsokat.

A készülék forgó részében maradt szerszám vagy kulcs balesetet okozhat.

e) Kerülje a normálistól eltérő testtartást. Vegyen fel biztonságos álló helyzetet és tartsa meg folyamatosan az egyensúlyát.

Ily módon váratlan helyzetekben is jobban úrrá tud lenni az elektromos kéziszerszámon.

f) Viseljen alkalmas ruházatot. Ne viseljen bő ruházatot vagy ékszert. Tartsa távol a haját, ruháját és kesztyűjét a mozgó részektől. A laza ruházat, az ékszer vagy a hosszú haj beleakadhat a mozgó részekbe.
g) Amennyiben a készülékhez porelszívó és porgyűjtő berendezés is szerelhető, akkor győződjön meg arról, hogy azok csatlakoztatva vannak és használatuk helyesen történik. A porelszívó használata csökkentheti a por általi veszélyeztetést.

4. Az elektromos kéziszerszám használata és kezelése

a) Ne terhelje túl a készüléket. Használja a munkájának megfelelő elektromos kéziszerszámot. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban tud dolgozni a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos kéziszerszámot, amelyiknek hibás a kapcsolója. Ha az elektromos kéziszerszámot már nem lehet be- és kikapcsolni, akkor a használata veszélyes és meg kell javíttatni.
c) Húzza ki a hálózati csatlakozódugót az aljzatból és/vagy vegye ki az akkumulátort, mielőtt beállításokat végez a készüléken, tartozékokat cserél vagy a készüléket elteszi. Ezzel a megelőző biztonsági intézkedéssel megakadályozható az elektromos kéziszerszám véletlen bekapcsolása.
d) A nem használt elektromos kéziszerszámot gyermekektől elzárva kell tárolni. Ne engedje, hogy olyan személyek használják a készüléket, akik nem ismerik annak használatát vagy nem olvasták az erre vonatkozó utasításokat. Az elektromos kéziszerszámok veszélyesek, ha tapasztalatlan személyek használják azokat.

e) Gondosan ápolja az elektromos kéziszerszámokat. Ellenőrizze, hogy a mozgó részek tökéletesen működnek és nincsenek beszorulva, részei nincsenek eltörve vagy olyannyira megsérülve, hogy az befolyásolná az elektromos kéziszerszám működését. A készülék használata előtt javíttassa meg a sérült részeket. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.

f) Tartsa mindig élesen és tisztán a vágószerszámokat. A gondosan karbantartott éles vágóeszközök kisebb valószínűséggel szorulnak be és könnyebben irányíthatók.

g) Használja az elektromos kéziszerszámot, a tartozékokat, a betétszerszámokat, stb. a jelen utasításoknak megfelelően. Vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Az elektromos szerszám nem rendeltetésszerű használa-ta veszélyes helyzeteket teremthet.

5. Az akkumulátoros kéziszerszám használata és kezelése

a) Az akkumulátort csak a gyártó által ajánlott töltővel töltse. Olyan töltő esetén, amely egy bizonyos típusú akkumulátor töltésére alkalmas, tűzveszély áll fenn, ha másfajta akkumulátorral használják.

b) Csak az elektromos kéziszerszámba való akkumulátort használja. Más akkumulátorok használata sérülést okozhat és tűzveszélyes.

c) A nem használt akkumulátort tartsa megfelelő távolságban gémkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró fémtárgyaktól, amelyek rövidzárlatot okozhatnak. Az akkumulátor érintkezői közötti rövidzárlat égési sérülést vagy tüzet okozhat.

d) Helytelen alkalmazás esetén folyadék szivároghat ki az akku- mulátorból. Ne érjen hozzá. Ha véletlenül mégis hozzáér, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvos- hoz. A kiszivárgó akkumulátor-folyadék bőrirritációt vagy égési sérülést okozhat.

VIGYÁZAT! ROBBANÁSVESZÉLY!

Soha ne töltsön nem tölthető elemeket.

Védje az akkumulátort hőségtől, például tartós napsütéstől, tűztől, víztől és nedvességtől. Robbanásveszély áll fenn.

6. Szerviz

a) Az elektromos kéziszerszámot csak képzett szakemberrel és csak eredeti cserealkatrészekkel javíttassa. Ezzel biztosítható az elektromos kéziszerszám hosszan tartó és biztonságos működése.

Valamennyi alkalmazási területre vonatkozó biz- tonsági utasítások

A csiszolásra, csiszolópapíros csiszolásra, drótkefével történő munkavégzésre, polírozásra, marásra és korongos vágásra vonatkozó közös biztonsági utasítások

a) Ez az elektromos kéziszerszám csiszolóként, csiszolópapíros csiszolóként, drótkefeként, polírozóként, maráshoz és korongos vágóként használható. Vegye figyelembe a készülékhez kapott összes biztonsági figyelmeztetést, utasítást, ábrát és adatot. Az alábbi utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

b) Ne használjon olyan tartozékokat, amelyeket a gyártó nem kifejezetten ehhez az elektromos kéziszerszámhoz tervezett és ajánl. Csak mert a tartozékot az elektromos kéziszerszámhoz tudja rögzíteni, még nem garantálja annak biztonságos használatát.
c) A cserélhető szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozék eltörhet, darabjai pedig szétrepülhetnek.
d) A cserélhető szerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszáma méreteinek. A nem megfelelő méretű cserélhető szerszámokat nem lehet megfelelően leárnyékolni vagy irányítani.
e) A csiszolókorongoknak, csiszolóhengereknek vagy más tartozékoknak pontosan illeszkedniük kell az elektromos kéziszerszám csiszolóorsójára. Az olyan cserélhető szerszámok, amelyek nem illeszkednek pontosan az elektromos kéziszerszám befogójába, nem egyenletesen forognak, erősen vibrálnak és előfordulhat, hogy a kezelő ezáltal elveszíti uralmát a készülék felett.
f) A tüskére szerelt korongot, csiszolóhengert, vágószerszámot vagy más tartozékokat teljesen bele kell helyezni a befogógyűrűbe vagy befogótokmányba. A „túlnyúlásnak”, ill. a tüske szabadon lévő részének a csiszolóeszköz és a befogógyűrű vagy befogótokmány között a lehető legkisebbnek kell lennie. Ha a tüske nincs megfelelően beszorítva vagy a csiszolótest túlságosan kiáll, akkor a cserélhető szerszám kilazulhat és nagy sebességgel kidobódhat.

g) Ne használjon sérült cserélhető szerszámot. Minden használat előtt ellenőrizze a cserélhető szerszámokat, például a csiszolókorongok lepattogzásait és repedéseit, a csiszolóhengerek repedéseit, kopását vagy erős elhasználódását, valamint a drótkefék kilazult vagy törött drótszálait. Ha az elektromos kéziszerszám vagy a cserélhető szerszám leesett, ellenőrizze azok épségét vagy használjon ép cserélhető szerszámot. A cserélhető szerszám ellenőrzését és behelyezését követően tartózkodjon Ön és a közelben lévő személyek a forgó cserélhető szerszám síkján kívül, és járassa a készüléket egy percen keresztül a legmagasabb fordulatszámmal.

A sérült cserélhető szerszámok legtöbbször már a tesztelés során eltörnek.

h) Viseljen egyéni védőeszközöket. Alkalmazástól függően, viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Szükség esetén viseljen porvédő maszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, ami megvédi Önt az apró csiszolási és anyagmaradványoktól. Védje a szemét a kirepülő idegen testekkel szemben, amelyek a különböző alkalmazások során keletkezhetnek. A por- vagy légzésvédő maszkoknak ki kell szürniük a használat során keletkező port. A hosszú ideig tartó, hangos zaj halláskárosodást okozhat.

i) Ügyeljen arra, hogy más személyek biztonságos távolságban legyenek az Ön munkaterületétől. A munkaterületre belépő személyeknek egyéni védőeszközt kell viselniük. A munkada-rab, illetve a törött cserélhető szerszámok letört darabjai könnyen kirepülhetnek és még a közvetlen munkaterületen kívül is sérülése-ket okozhatnak.

i) A készüléket csak a szigetelt markoló felületénél fogja meg, ha olyan munkát végez, ahol a cserélhető szerszám rejtett kábelekbe vagy a készülék saját hálózati kábelébe ütközhet. A feszültség alatt álló vezetékkel való érintkezés feszültség alá helyezheti a készülék fém alkatrészeit is, ez pedig elektromos áramütést okozhat.
k) Indításnál mindig fogja erősen az elektromos kéziszerszámot. A teljes fordulatszámra történő gyorsulás során a motor reakció- nyomatéka az elektromos kéziszerszám elfordulását okozhatja.
I) Amennyiben lehetséges, használjon satut a munkadarab rögzítéséhez. Használat közben soha ne tartson egy kisméretű munkadarabot az egyik kezében és az elektromos kéziszerszámot a másik kezében. A kisebb munkadarabok rögzítése révén mindkét keze szabad, így jobban tudja irányítani az elektromos kéziszerszámot. Kerek munkadarabok, mint például fatiplik, rudak vagy csövek vágása során előfordulhat, hogy a munkadarab elgurul, ezáltal az elektromos kéziszerszám beszorul és az Ön irányába vágódik.
m) Tartsa távol a csatlakozóvezetéket a forgó cserélhető szerszá- moktól. Ha elveszíti uralmát a készülék felett, előfordulhat, hogy a készülék elvágja a kábelt vagy beleakad a kábelbe és keze vagy karja a forgó cserélhető szerszámhoz ér.
n) Soha ne tegye le addig az elektromos kéziszerszámot, amíg a cserélhető szerszám nem állt le teljesen. A forgó cserélhető szerszám hozzáérhet a letámasztó felülethez, ami által Ön elveszítheti uralmát az elektromos kéziszerszám felett.

o) A cserélhető szerszámok cseréje vagy a készüléken végzett beállítások után húzza meg a befogógyűrűt, a befogótokmányt vagy egyéb rögzítőelemeket. A laza rögzítőelemek váratlanul elállítódhatnak és Ön elveszítheti uralmát a készülék felett; a nem rögzített, forgó alkatrészek erővel kidobódhatnak.
p) Ne működtesse az elektromos kéziszerszámot miközben viszi. A forgó cserélhető szerszám véletlenül befoghatja a ruháját és a cserélhető szerszám a testébe fúródhat.
q) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellő- zőnyílásait. A motor ventilátora port szív a készülékházba és a felhalmozódó fémpor elektromos veszélyt okozhat.
r) Ne használja az elektromos kéziszerszámot gyúlékony anyagok közelében. A szikrák könnyen begyújthatják ezeket az anyagokat.
s) Ne használjon olyan cserélhető szerszámokat, amelyek hűtőfolyadékot igényelnek. Víz vagy más hűtőfolyadék használata áramütést okozhat.

Valamennyi felhasználási területre vonatkozó további biztonsági utasítások

Visszaütés és megfelelő biztonsági utasítások

A visszaütés egy megakadt vagy blokkolt forgó cserélhető szerszám, mint például csiszolókorong, csiszolószalag, drótkefe stb. hirtelen reakciója. Az elakadás vagy blokkolás a forgó cserélhető szerszám hirtelen megállását okozza. Ennek következtében az irányíthatatlanná vált elektromos kéziszerszám a cserélhető szerszám forgásirányával szemben felgyorsul.

Ha például egy csiszolókorong beékelődik vagy beszorul a munkadarabban, akkor a csiszolókorong munkadarabba süllyedő széle beakadhat és ezáltal kitörheti a csiszolókorongot vagy visszaüthet. A csiszolókorong – a korong blokkolási ponton felvett forgásirányától függően – ebben az esetben a kezelő felé vagy vele ellentétes irányba mozog. Ennek során a csiszolókorong akár el is törhet.

A visszaütés az elektromos kéziszerszám helytelen vagy hibás használatából ered. Az alábbiakban leírt megfelelő óvintézkedésekkel mindez megelőzhető.

a) Tartsa erősen az elektromos kéziszerszámot, majd testével és karjaival vegyen fel olyan helyzetet, hogy fel tudja fogni a visszaütés következtében fellépő erőket. A kezelő személy a megfelelő biztonsági óvintézkedésekkel biztonságosan uralhatja a visszaütés következtében fellépő erőt.

b) Sarkok, éles peremek stb. közelében fokozott óvatossággal dolgozzon. Előzze meg a cserélhető szerszámok munkadarabról való visszapattanását, illetve beszorulását. A forgó cserélhető szerszám könnyen beékelődik sarkokban, éles szegélyeken vagy ha visszaütődik. Ennek következtében elveszítheti uralmát a készülék felett vagy a készülék visszaüthet.

c) Ne használjon fogazott fűrészlapot. Az ilyen cserélhető szerszámok gyakran okoznak visszaütést vagy miattuk a kezelő elveszítheti uralmát az elektromos kéziszerszám fölött.

d) Mindig ugyanabba az irányba vezesse a cserélhető szerszá-mot az anyagba, amelyik irányban a vágóél elhagyja az anyagot (ugyanaz az irány, amelyikbe a forgács kilökódik). Ha az elektromos kéziszerszámot nem a megfelelő irányba vezeti, akkor kitörhet a cserélhető szerszám vágóéle a munkadarabból és az elektromos kéziszerszám ebbe az előtolási irányba húzódik.

e) Mindig rögzítse a munkadarabot, ha forgó reszelőt, vágókorongot, nagy sebességű marószerszámot vagy keményfém-marószerszámot használ. Ezek a cserélhető szerszámok a horonyban lévő legkisebb ferdeség esetén is elakadhatnak és visszaütést okozhatnak. Ha a vágókorong beakad, akkor általában el is törik. Forgó reszelők, nagy sebességű marószerszámok vagy keményfém-marószerszámok beakadása esetén a cserélhető szerszám kiugorhat a horonyból és Ön elveszítheti uralmát az elektromos kéziszerszám felett.

Csiszolásra és vágásra vonatkozó további biztonságiutasítások

A csiszolással és a vágással kapcsolatos különleges biztonságitudnivalók

a) Kizárólag az adott elektromos kéziszerszámhoz engedélyezett csiszolótesteket és csak az ajánlott felhasználási célra használja. Például: soha ne csiszoljon vágókorong oldalfelületével. A vágókorongokat a korong élével történő anyageltávolításra tervezték. Az oldalirányú erőhatás könnyen széttörheti ezeket a csiszolótesteket.

b) A kúpos és menetes egyenes csiszolócsapokhoz csak ép és megfelelő méretű, illetve hosszúságú, bevágás nélküli tüskét használjon. Megfelelő tüskével megakadályozható a törés.

c) Kerülje a vágókorong blokkolását vagy a túl erős felületre nyomást. Ne vágjon túl mélyre. A vágókorong túlterhelése növeli az igénybevételt és az elferdülés vagy a beékelődés valószínűségét és ezáltal egy visszaütés vagy a csiszolótest törésének lehetőségét.

d) Kerülje kezével a forgó vágókorong előtti és mögötti területet. Amennyiben a vágókoronggal Önnel ellentétes irányba vág munkadarabot, akkor egy visszaütés esetén előfordulhat, hogy az elektromos kéziszerszám a forgó koronggal együtt közvetlenül Ön felé vágódik.

e) A vágókorong beszorulása vagy a munka félbeszakítása esetén kapcsolja ki a készüléket és tartsa nyugodtan a korong teljes leállásáig. Soha ne próbálja meg kihúzni a még mozgó vágókorongot a vágatból, mert visszaütés lehet a következménye. Keresse meg, majd szüntesse meg a beékelődés okát.

f) Ne kapcsolja vissza addig az elektromos kéziszerszámot, amíg az a munkadarabban van. Hagyja, hogy a vágókorong elérje a teljes fordulatszámot, mielőtt óvatosan folytatja a vágást. Ellenkező esetben előfordulhat, hogy beakad a vágókorong, kiugrik a munkadarabból vagy visszaütést okoz.

g) Támassza alá a lemezeket vagy a nagyobb méretű munkadarabokat, ezzel jelentősen csökkentheti a beszorult vágókorong visszaütésének veszélyét. A nagy munkadarabok már saját súlyuk alatt elhajolhatnak. A munkadarabot a korong mindkét oldalán, vagyis a vágás közelében és a peremnél is alá kell támasztani.

h) Legyen különösen óvatos meglévő falban vagy más be nem látható területen végzett „merülővágás” esetén. Az anyagba hatoló vágókorong gáz- vagy vízvezetékek, elektromos vezetékek vagy egyéb tárgyak vágása esetén visszaütést okozhat.

Drótkefével történő munkavégzésre vonatkozó további biztonsági utasítások

Drótkefével történő munkavégzésre vonatkozó különleges biztonsági utasítások

a) Ügyeljen arra, hogy a drótkefe még a szokásos használat során is huzalokat veszít. Ne terhelje túl a drótokat azáltal, hogy erősen nyomja a felületre.
A szétrepülő drótdarabok könnyek áthatolhatnak a vékony ruházaton és/vagy a börön.
b) Használat előtt működtesse a keféket legalább egy percig munkasebességgel. Ügyeljen arra, hogy ez alatt az idő alatt senki ne álljon a kefe előtt vagy vele egy vonalban. A bejáratási idő alatt kilazult drótdarabok repülhetnek ki.
c) Irányítsa a forgó drótkefét magával ellentétes irányba. A ke-fékkel történő munkavégzés során kis részecskék és apró drótdarabok nagy sebességgel szétrepülhetnek és a börbe fúródhatnak.

Használat

Soha ne használja a készüléket rendeltetésétől eltérő célra, és csak eredeti alkatrészekkel és tartozékokkal használja.

A használati útmutatóban ajánlottól eltérő alkatrész vagy tartozék használata balesetveszélyt jelenthet az Ön számára.

Beépített akkumulátor töltése

FIGYELMEZTETÉS!

▶ A sérült töltőkábelt vagy csatlakozókat erre jogosult szakemberrel vagy az ügyfélszolgálattal cseréltesse ki.
▶ Tartsa távol a töltőkábelt forró felületektől és éles szegélyektől.
- Ügyeljen arra, hogy a töltókábel ne feszüljön vagy ne legyen megtörve.
▶ A készülék töltéséhez csak a mellékelt töltőkábelt használja.
▶ Ne töltse a készüléket számítógép vagy laptop USB csatlakozójára csatlakoztatva.
▶ A készülék belső akkumulátorát csak száraz belső helyiségekben töltse.

TUDNIVALÓK

Egy új vagy régen nem használt akkumulátort fel kell tölteni az első/ismételt használat előtt. Az akkumulátor a teljes kapacitását kb. 3-5 töltési ciklus után éri el.

A töltés indítása

Csatlakoztassa az USB töltőkábel 21 USB-C típusú csatlakozódu-góját a készülék töltőaljizatához 7.
Csatlakoztassa az USB töltőkábel 21 USB-A típusú csatlakozódu-góját egy USB hálózati egységhez (5 V, ≤ 2 A).
Csatlakoztassa az USB hálózati egységet egy áramforráshoz. Az akkumulátor akkor van feltöltve, ha az akkumulátor-LED ④ PI-ROS/NARANCSSÁRGA/ZÖLD színt jelez.

Töltés befejezése

♦ Válassza le az USB hálózati egységet az áramforrásról.

Válassza le az USB töltőkábelt 21 a készülék töltőaljizatáról 7.

VIGYÁZAT!

▶ Soha ne töltsön fel akkumulátort még egyszer közvetlenül a töltés után. Fennáll a veszélye, hogy az akkumulátor túltöltődik.

Akkumulátor állapotának leolvasása

Az állapot, illetve a fennmaradó teljesítmény az alábbiak szerint jelenik meg bekapcsolt készülék esetén az akkumulátor-LED-en ④: PIROS/NARANCSSÁRGA/ZÖLD = maximális töltés PIROS/NARANCSSÁRGA = közepes töltés PIROS = gyenge töltés - akkumulátor töltése szükséges

Szerszám/befogógyűrű behelyezése/cseréje

♦ Nyomja meg és tartsa lenyomva az orsóreteszt ②.
Forgassa el a szorítóanyát ①, hogy a retesz bekattanjon.
Csavarja le a szorítóanyát ① a kombinált kulccsal ⑯ a menetról.
Adott esetben távolítsa el a behelyezett szerszámot.
Először csúsztassa át a kiválasztott szerszámot a szorítóanyán ①, majd helyezze be a szerszám szárához illő befogógyűrűbe ⑧.
♦ Nyomja meg és tartsa lenyomva az orsóreteszt ②.

Helyezze be a befogógyűrűt ⑧ a menetes betétbe, majd húzza meg a szorítóanyát ① a kombinált kulccsal ⑯ a meneten.

TUDNIVALÓK

Használja a kombinált kulcs 16 csavarhúzó oldalát a csiszoló hüvelyekhez 13 való feszítőtüske csavarjának kicsavarásához és meghúzásához.

Be- és kikapcsolás / fordulatszám-tartomány beállítása

Bekapcsolás/fordulatszámtartomány beállítása

♦ Tartsa lenyomva kb. 2 másodpercig a be-, kikapcsolót ③.

◆ Nyomja meg még egyszer a be-, kikapcsolót ③ 10 másodper-cen belül.

- Állítsa be a fordulatszám-szabályozóval ⑥ a fordulatszám-fokozatot a fordulatszám-kijelzőn ⑤. Ha az összes fordulatszám-fokozat világít, akkor elérte a maximális beállítást.

Kikapcsolás

◆ Nyomja meg ismét a be-, kikapcsolót ③.

Anyagfeldolgozásra/szerszámra/fordulatszám-tartományra vonatkozó tudnivalók

A maró bitet (HSS) ⑨ acél és vas megmunkálásához a legmaga-sabb fordulatszámon használja.

Cink, cink-ötvözetek, alumínium és réz megmunkálásához alkalmas fordulatszám-tartomány meghatározásához végezzen próbamunkákat.

■ Műanyagokkal és alacsony olvadáspontú anyagokkal alacsony fordulatszám-tartományban dolgozzon.

■ Fa megmunkálását magas fordulatszámmal végezze.

Tisztítást, polírozó és csiszoló munkát közepes fordulatszám-tartományban végezzen.

Az alábbi adatok nem kötelező érvényű ajánlások. A gyakorlati munka során próbálja ki saját maga, hogy melyik szerszám és mi- lyen beállítás optimális a megmunkálandó anyaghoz.

Megfelelő fordulatszám beállítása

fokozat a fordulatszám-szabályozón 6	megmunkálandó anyag
1	műanyag és alacsony olva-dáspontú nyersanyagok
2-3 kő, kerámia
2 puhafa, fém
3 keményfa
Max acél

Használati példák/megfelelő szerszám kiválasztása

funkció tartozék használat			túlnyúlás mm (min-max)
fúrás	HSS-fúró	fa megmunkálása	18-25(a legkisebb fúrónál a túlnyúlás 10 mm)
marás maró bit 9		többféle munka; pl. domború felületek, vájatok, alakzatok, hornyok vagy bemetszések készítése	18-25
gravírozás	gravírozó bitek 10	cím kézés, barkácso-lás	18-25
funkció tartozék használat			túlnyúlás mm (min-max)
polírozás, rozsdael-távolításVIGYÁ-ZAT!Csak enyhe nyomást fejtsen ki a szer-számmal a mun-kadarab-ra.	fém kefe 20 rozsdaeltávolítás 9-15
	polírozó korongok 12	különböző fémek és műanyagok, különö-sen nemesfémek, például arany vagy ezüst polírozása	12-18
tisztítás	műanyag kefék 19	pl. nehezen hozzá-férhető műanyag készülékházak tisztí-tása vagy egy ajtó-zár környékének tisztítása	9-15
csiszolás	csiszolóko-rongok	kő, fa csiszolása, kemény anyagok, például kerámia vagy ötvözött acél finom megmunkálá-sa	12-18
	csiszoló bitek 17 18		10
vágás	vágókoron-gok	fém, műanyag és fa megmunkálása	12-18

Az összerakott csiszolókorongok, csiszolókúpok és menetbetétes csiszolócsapok maximális átmérője nem lehet nagyobb, mint 55 mm, a csiszolópapír csiszolótartozékok maximális átmérője szintén nem lehet nagyobb, min 80 mm.

TUDNIVALÓK

A feszítőtüske legnagyobb megengedett hossza 33 mm.

Tárolja a tartozékokat az eredeti dobozban vagy védje egyéb módon az alkatrészeket a rongálódástól.

A tartozékokat száraz helyen és ne agresszív közegben tárolja.

Tippek és ötletek

Ha túl nagy nyomást fejt ki, akkor a befogott szerszám eltörhet és/vagy a munkadarab megsérülhet. Optimális eredményt érhet el, ha a szerszámot állandó fordulatszámmal és enyhe nyomást kifejtve vezeti a munkadarabhoz.

Vágás esetén mindig két kézzel tartsa a készüléket.

■ Vegye figyelembe a táblázatban lévő adatokat és információkat annak megakadályozása érdekében, hogy az orsóvég a csiszolószerszám lyukas aljához érjen.

Karbantartás és tisztítás

A készülék nem igényel karbantartást.

Távolítsa el a szennyeződéseket a készülékről. Ehhez használjon száraz törlőkendőt.
■ Egy hosszabb használaton kívül helyezés előtt és után töltse fel teljesen az akkumulátort.
A lítium-ion akkumulátor hosszabb tárolása esetén rendszeresen ellenőrizni kell az akkumulátor töltöttségét. Az optimális töltöttségi állapot 50% és 80% között van.

Az optimális tárolási környezet hűvös és száraz.

FIGYELMEZTETÉS!

A készüléket szervizben vagy villamossági szakemberrel és kizárólag eredeti alkatrészek felhasználásával javíttassa. Ezzel biztosítható a készülék hosszan tartó biztonsága.

TUDNIVALÓK

A felsorolásban nem szereplő alkatrészeket (mint pl. tartozékok) ügyfélszolgálati forródrótunkon keresztül rendelheti meg.

Ártalmatlanítás

Csak Franciaországra vonatkozik:

A termék, a csomagolás és a használati utasítás újrahasznosítható, a gyártó kiterjesztett felelőssége alá tartozik, és szelektív hulladékgyűjtéssel gyűjtik.

Ne dobjon elektromos kéziszerszámot a háztartási hulladékba!

Az áthúzott kerekes szeméttároló itt látható szimbóluma azt jelzi, hogy ez a készülék a 2012/19/EU irányelv hatálya alá tartozik. Ez az irányelv azt mondja ki, hogy a készüléket életciklusa végén nem szabad a szokásos háztartási hulladékkal ártalmatlanítani, hanem azt külön létrehozott gyűjtőhelyen, újrahasznosító központokban vagy ártalmatlanító üzemben kell leadni.

Ez az ártalmatlanítás az Ön számára díjtalan. Kímélje a környezetet és ártalmatlanítson szakszerűen.

Az elhasználódott termék ártalmatlanításának további lehetőségeiről tájékozódjon települése önkormányzatánál vagy a városi önkormányzatnál.

Li-ion

Ne dobjon akkumulátort a háztartási hulladékba!

A hibás vagy elhasználódott akkumulátorokat a 2006/66/EC irányelv szerint újra kell hasznosítani. Az elemeket/akkumulátorokat veszélyes hulladékként kell kezelni és ezért megfelelő helyeken (üzletek, szaküzletek, önkormányzati létesítmények, ipari hulladékkezelő vállalatok) környezetbarát módon kell ártalmatlanítani. Az elemek/akkumulátorok mérgező nehézfémeket tartalmazhatnak.

Ezért ne dobja az elemeket/akkumulátorokat a háztartási hulladékba, hanem vigye el külön gyűjtőhelyre. Az elemeket/akkumulátorokat csak lemerült állapotban adja le.

Amennyiben a hulladékká vált készülék tönkretétele nélkül lehetséges, távolítsa el a használt elemeket vagy akkumulátorokat, illetve lámpákat, mielőtt a hulladékká vált készüléket ártalmatlanítás céljából visszaadja, és gyűjtse azokat külön. Beépített akkumulátorok esetén az ártalmatlanításnál utalni kell arra, hogy a készülék akkumulátort tartalmaz.

A készülék beépített akkumulátorát ártalmatlanítás céljából nem lehet kivenni.

A csomagolás környezetbarát anyagokból készült, amit a helyi hulladékhasznosítónál adhat le ártalmatlanításra.

b a

Ártalmatlanítsa a csomagolást környezetbarát módon. Vegye figyelembe a különböző csomagolóanyagokon lévő jelzéseket és adott esetben válassza külön azokat. A csomagolóanyagok rövidítésekkel (a) és számjegyekkel (b) vannak megjelölve, az alábbi jelentéssel: 1–7: műanyagok; 20–22: papír és karton, 80–98: kompozit anyagok.

A Kompernass Handels GmbH garanciája

Tisztelt Vásárlónk!

A készülékre a vásárlás napjától számított 3 év garanciát vállalunk. Ha a csomag tartalmazza, akkor az X12V és X20V Team termékcsalád akkumulátor-telepeire is vállalunk 3 év garanciát a vásárlás napjától kezdve. A termék meghibásodása esetén. Önt jogszabályban foglalt jogok illetik meg az eladóval szemben. Az alábbi garanciánk nem korlátozza vagy szünteti meg a jogszabályban biztosított jogokat.

Garanciális feltételek

A garanciális időszak a vásárlás napján kezdődik. Gondosan őrizze meg a nyugtát. Ez a vásárlás igazolásához szükséges.

Ha a termékvásárlás napjától számított három éven belül anyag-vagy gyártási hibát észlel, akkor a terméket saját belátásunk szerint ingyen megjavítjuk, kicseréljük vagy visszafizetjük az árát. A garancia feltétele a hibás készülék és a vásárlást igazoló bizonylat (pénztári blokk) három éves garanciaidőn belüli bemutatása, valamint a hiba lényegének és megjelenése idejének rövidleírása.

Ha garanciánk fedezetet nyújt a hibára, akkor javított vagy egy új terméket kap vissza. A termék javítása vagy cseréje esetén a garancia nem kezdődik elölröl.

Garanciális idő és a jogszabályban foglalt szavatossági igények

A garancia ideje nem hosszabbodik meg a jótállással. Ez a cserélt és javított alkatrészekre is vonatkozik. Az esetlegesen már a vásárlás-kor is fennálló sérüléseket és hiányosságokat a kicsomagolás után azonnal jelezni kell. A garanciai lejárta után esedékes javítások díjkötelesek.

A garancia köre

A készüléket szigorú minőségi előírások szerint gyártottuk és kiszállítás előtt lelkiismeretesen ellenőriztük.

A garancia anyag- vagy gyártási hibákra vonatkozik. A garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, ezért kopóalkatrésznek tekinthetők, mint pl. fűrészlapok, cserepengék, csiszolópapír stb. vagy törékeny részekre, mint pl. kapcsolók vagy üvegből készült alkatrészek.

A garancia megszűnik akkor, ha a termék megsérül, nem megfelelően használják vagy nem tartják karban. A termék megfelelő használata érdekében a használati útmutatóban foglalt összes utasítást pontosan be kell tartani. Feltétlenül kerülni kell minden olyan felhasználási és kezelési módot, amit a használati útmutató nem javasol, vagy amelynek elkerülésére kifejezetten figyelmeztet.

A termék csak magánhasználatra és nem ipari használatra készült. A garancia érvényét veszti visszaélésszerű vagy szakszerűtlen kezelés, erőszak alkalmazása vagy olyan beavatkozások esetén, amelyeket általunk nem engedélyezett szervizben végeztek el.

A garanciális szerviz nem érvényes

■ az akkumulátor-kapacitás normális elhasználódása esetén

■ a termék ipari használata esetén

■ ha az ügyfél megrongálja vagy megváltoztatja a terméket

■ ha nem tartja be a biztonsági vagy karbantartási előírásokat, kezelési hiba esetén

természeti esem

A garancia érvényesítése

Ügyének gyors feldolgozása érdekében kövesse a következő utasításokat:

Kérjük, hogy minden kapcsolatfelvételnél tartsa készenlétben a vásárlást igazoló pénztári blokkot és a cikkszámot (IAN) 455502_2307.

A cikkszám a termék adattábláján, a termékre gravírozva, a használati útmutató címlapján (balra lent) vagy a termék hátoldalán vagy alján lévő címkén található.

■ Működési hiba vagy más hiba észlelése esetén vegye fel a kapcsolatot az alábbi szervizrészleggel telefonon vagy e-mailben.

Küldje el díjmentesen a megadott szerviz címére a hibásnak talált terméket és a vásárlást igazoló bizonylatot (pénztári blokk), illetve röviden írja le azt is, hogy hol és mikor jelentkezett a hiba.

PDF ONLINE www.163-service.com

Más használati útmutatókhoz, termékbemutató videókhoz és a telepítési szoftverekhez hasonlóan ezt is letöltheti a www.lidl-service.com oldalról.

Ezzel a QR-kóddal közvetlenül a Lidl ügyfélszolgálati oldalra kerülnek (www.lidl-service.com) és a cikkszám megadásával (IAN) 455502_2307 megnyithatja a használati útmutatót.

Szerviz

SzervizMagyarország

Tel.: [phone]

E-Mail: [e-mail]

IAN 455502_2307

Gyártja

Ügyeljen arra, hogy az alábbi cím nem a szerviz címe. Először forduljon a megjelölt szervizhcez.

Eredeti megfelelőségi nyilatkozat fordítása

Mi, a KOMPERNASS HANDELS GMBH, dokumentációért felelős személy: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Németország, ezennel igazoljuk, hogy ez a termék megfelel az alábbi szabványoknak, normatív dokumentumoknak és EK-irányelveknek:

Gépekre vonatkozó irányelv (2006/42/EC)

Elektromágneses összeférhetőség (2014/30/EU)

RoHS irányelv (2011/65/EU)*

* A megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó felel. A nyilatkozat fenti tárgya megfelel az Európa Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvnek.

Alkalmazott harmonizált szabványok

EN 60745-1:2009/A11:2010

EN 60745-2-23:2013

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

EN IEC 63000:2018

A gép típusmegjelölése: Akkus multicsiszoló 4 V PFBSA 4 A1

Gyártási év: 2023-12

Sorozatszám: IAN 455502_2307

Bochum, 2023.11.6.

Sant-Geoff CE

Semi Uguzlu

- minőségbiztosítási vezető -

A továbbfejlesztés érdekében fenntartjuk a műszaki változtatások jogát.

PDF ONLINE www.lidl-service.com
