| Type de produit | Perceuse-meuleuse de précision sans fil |
| Marque | Parkside |
| Modèle | PFBSA 4 A1 |
| Tension nominale | 4 V |
| Type de batterie | Lithium-ion intégrée, 2000 mAh |
| Vitesse à vide max. | 25 000 min⁻¹ |
| Plage de serrage du mandrin max. | 3,2 mm |
| Diamètre max. du disque | 38,1 mm |
| Fonctions | Percer, fraiser, graver, lustrer, nettoyer, meuler, tronçonner |
| Variateur de vitesse | Oui, réglable sur 6 niveaux |
| Alimentation | USB Type-C (5 V, ≤ 2 A) |
| Temps de charge | Environ 3-5 cycles pour pleine capacité |
| Niveau de pression acoustique | LpA = 66,2 dB(A), K = 3 dB |
| Niveau de puissance acoustique | LWA = 77,2 dB(A), K = 3 dB |
| Vibrations totales | ah,SG < 2,5 m/s², K = 1,5 m/s² |
| Accessoires fournis | Kit de 18 pièces (embouts, meules, brosses, etc.) |
| Sécurité | Dispositif de retenue de la broche, blocage de l'arbre |
| Indicateur de charge | LED : rouge/orange/vert |
| Entretien et nettoyage | Essuyer avec un chiffon sec ; ne nécessite pas de maintenance particulière |
| Garantie | 3 ans (sous réserve des conditions) |
| Recyclage | Appareil et batterie : ne pas jeter aux ordures ménagères, déposer en magasin ou déchèterie |
| Usage prévu | Bricolage domestique (non professionnel) |
FOIRE AUX QUESTIONS - PFBSA 4 A1 PARKSIDE
Questions des utilisateurs sur PFBSA 4 A1 PARKSIDE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice PFBSA 4 A1 - PARKSIDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PFBSA 4 A1 de la marque PARKSIDE.

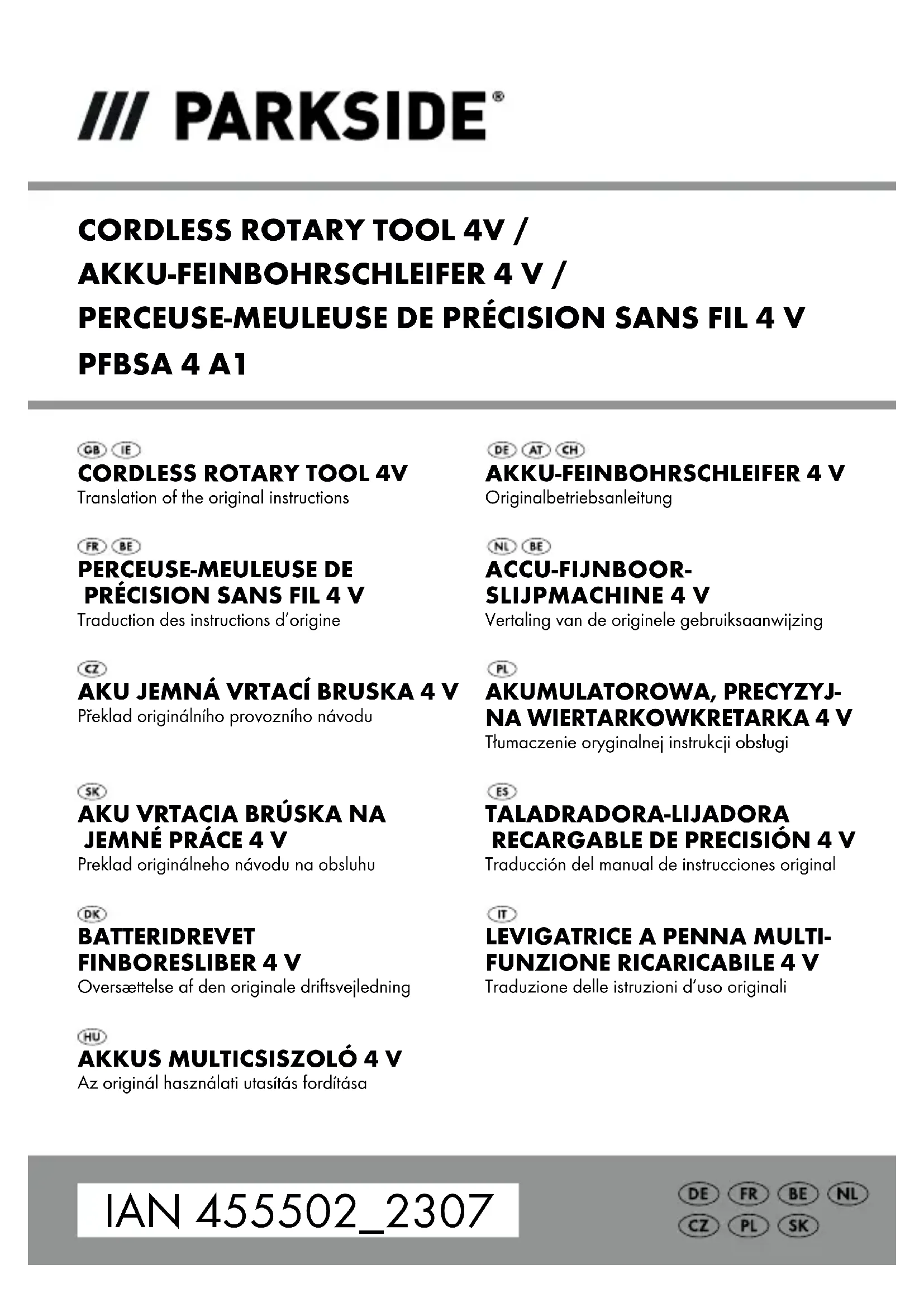

MODE D'EMPLOI PFBSA 4 A1 PARKSIDE
Traduction des instructions d'origine
C7
AKU JEMNÁ VRTACÍ BRUSKA 4 V
FR / BE Traduction des instructions d'origine Page 71
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
Utilisation conforme à l'usage prévu .....73
Équipement 74
Matériel fourni 75
Caractéristiques techniques ..... 7 5
Avertissements de sécurité généraux pour l'outil électrique ....77
- Sécurité de la zone de travail .....77
- Sécurité électrique ..... 7 8
- Sécurité des personnes .....79
- Utilisation et entretien de l'outil électrique ..... 8 0
- Utilisation et manipulation d'un outil à accu.....81
- Maintenance et entretien 82
Avertissements de sécurité pour toutes les utilisations ..... 8 2
Avertissements de sécurité supplémentaires pour toutes les utilisations....86
Avertissements de sécurité supplémentaires pour le meulage et le tronçonnage .... 8 8
Avertissements de sécurité supplémentaires pour le travail avec des brosses métalliques .... 8 9
Utilisation 90
Charger la batterie intégrée ..... 90
Lire l'état de charge de la batterie ..... 9 1
Mettre en place/remplacer l'outil/la pince de serrage ..... 9 2
Mettre en marche/éteindre et régler la plage de vitesse ..... 9 3
Remarques relatives à l'usinage du matériau/à l'outil/ à la plage de vitesse 93
Conseils et astuces 96
III PARKSIDE®
Entretien et nettoyage....96
Recyclage 97
Garantie pour Kompernass Handels GmbH pour la France ....99
Garantie pour Kompernass Handels GmbH pour la Belgique .... 104
Service après-vente 107
Importateur 107
Traduction de la déclaration de conformité originale ..108
PERCEUSE-MEULEUSE DE PRÉCISION SANS FIL 4 V PFBSA 4 A1
Introduction
Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'utilisation et le recyclage. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et avertissements de sécurité. N'utilisez le produit que conformément aux descriptions et pour les domaines d'utilisation indiqués. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.
Utilisation conforme à l'usage prévu
Cette meuleuse perceuse de précision sans fil est équipée d'accessoires correspondants permettant de percer, fraiser, graver, lustrer, nettoyer, meuler, et tronçonner des matériaux comme le bois, les métaux, plastiques, céramiques ou pierres dans des locaux secs. Toute autre utilisation ou modification de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Le fabricant n'assume aucune responsabilité pour les dommages résultant d'une utilisation non conforme à l'usage prévu. L'appareil n'est pas conçu pour un usage professionnel.
Équipement
① Écrou de serrage
② Dispositif de retenue de la broche
3 Interrupteur Marche/Arrêt
4 LED de batterie
⑤ Indicateur du niveau de vitesse
⑥ Variateur de vitesse
⑦ Port de chargement
8 Pince de serrage (prémontée)
9 Embout de fraisage (HSS)
⑩ Embout de gravure
⑪ Mandrin fileté
⑫ 3 meules de polissage
14 4 manchons de ponçage
15 Pâte à polir
16 Clé combinée
17 Embout de ponçage cylindrique
18 Embout à meule abrasive
19 Brosse en plastique
20 Brosse métallique
21 Câble de chargement USB
13 Mandrin de serrage pour manchons de ponçage
Matériel fourni
1 perceuse-meuleuse de précision sans fil 4 V
1 câble de chargement USB (USB type C vers USB type A)
1 kit d'accessoires (18 pièces)
1 mode d'emploi
Caractéristiques techniques
Vitesse nominale à vide n: Max. 25000 min
∅ de disque max. 38,1 mm
Plage de serrage du mandrin ∅ max. 3,2 mm
Capacité 2000 mAh
Batterie (intégrée) | Li-ion| LITHIUM-IONS
Cellules 1
Valeur d'émissions sonores
Valeur de mesure du bruit déterminée conformément à la norme EN 60745.
Le niveau de bruit A pondéré typique de l'outil électrique est de :
Niveau de pression acoustique L _pA = 66,2 dB (A)
Imprécision K_pA = 3 dB
Niveau de puissance acoustique L _WA = 77,2 dB (A)
Imprécision K K _WA = 3 dB
Porter une protection auditive !
Valeur totale des vibrations a_h,SG < 2,5 m/s ^2
Imprécision K = 1,5 m/s ^4
REMARQUE
Les valeurs totales d'émission de vibrations et les valeurs d'émissions sonores indiquées ont été mesurées conformément à une méthode de mesure normée et peuvent être utilisées pour comparer des outils électriques entre eux.
Les valeurs totales d'émission de vibrations et les valeurs d'émissions sonores indiquées peuvent également être utilisées pour une évaluation préliminaire de la sollicitation.
AVERTISSEMENT!
▶ Pendant l'utilisation effective de l'outil électrique, les émissions de vibrations et sonores peuvent différer des valeurs indiquées en fonction de la manière dont l'outil électrique est utilisé, et en particulier en fonction du type de pièce à usiner.
▶ Essayez de garder la sollicitation aussi faible que possible. Des mesures d'exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. À ce titre, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l'outil électrique est éteint et celles pendant lesquelles il est allumé, mais fonctionne sans charge).
Avertissements de sécurité généraux pour l'outil électrique
AVERTISSEMENT!
▶ Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme "outil électrique" dans les avertissements de sécurité fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1. Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2. Sécurité électrique
a) La fiche de l'outil électrique doit être adaptée à la prise de courant.
Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branche-ment de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique.
b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
3. Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.
b) Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux.
Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidéra-pantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4. Utilisation et entretien de l'outil électrique
a) Ne pas forcer l'outil. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
5. Utilisation et manipulation d'un outil à accu
a) Uniquement recharger les batteries dans les chargeurs recommandés par le fabricant. Un chargeur compatible pour certains types de batterie, peut provoquer un incendie s'il est utilisé avec d'autres accus.
b) N'utiliser les outils qu'avec des blocs de batteries spécifiquement désignés.
L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
c) Tenir les batteries inutilisées à l'abri des agrafes, pièces de monnaie, clés, clous, vis et autres objets en métal susceptibles de court-circuiter les contacts. Un court-circuit entre les contacts des batteries peut provoquer des brûlures ou un incendie.
d) La batterie peut couler en cas d'usage incorrect. Éviter tout contact avec ce liquide. Laver à l'eau en cas de contact involontaire. En cas de contact du liquide avec les yeux, il faut en plus consulter un médecin. Le liquide qui s'écoule des batteries peut causer des irritations de la peau ou des brûlures.
PRUDENCE ! RISQUE D'EXPLOSION !
Ne jamais recharger des piles non rechargeables.
Protégez la batterie de la chaleur, p. ex. aussi du rayonnement solaire continu, du feu, de l'eau et de l'humidité. Il y a risque d'explosion.
6. Maintenance et entretien
a) Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.
Avertissements de sécurité pour toutes les utilisations
Avertissements de sécurité pour meuler, poncer au papier de verre, travailler avec les brosses métalliques, polir/lustrer, fraiser ainsi que tronçonner
a) Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, brosse métallique, lustreuse, fraise ou outil à tronçonner. Lisez et respectez toutes les avertissements de sécurité, les instructions, les illustrations et les spécifications fournies avec l'appareil. Si vous ne respectez pas les instructions suivantes, une électrocution, un incendie et/ou des blessures graves peuvent survenir.
b) N'utilisez pas d'accessoires qui ne sont pas spécialement prévus ou recommandés par le fabricant pour cet outil électrique. Le simple fait de pouvoir fixer l'accessoire à l'outil électrique ne garantit pas une utilisation sûre.
c) Le nombre de tours autorisé de l'outil à insérer utilisé doit être au moins aussi élevé que le nombre de tours maximal indiqué sur l'outil électrique. Les accessoires qui tournent plus rapide-ment que la vitesse autorisée peuvent se briser et voler en éclats.
d) Le diamètre extérieur et l'épaisseur de l'outil à insérer utilisé doivent correspondre aux dimensions indiquées de votre outil électrique. Les outils à insérer mal dimensionnés ne peuvent pas être suffisamment sécurisés ou contrôlés.
e) La taille de meules abrasives, rouleaux de meulage ou d'autres accessoires doivent être exactement adaptés à la broche de meulage ou à la pince de serrage de votre outil électrique. Les outils à insérer utilisés qui ne correspondent pas précisément au logement de votre outil électrique tournent irréguièrement, vibrent très fortement et peuvent ainsi vous faire perdre le contrôle de ce dernier.
f) Les meules, cylindres de meulage, outils de coupe ou autres accessoires montés sur un mandrin doivent être entièrement positionnés dans la pince de serrage ou le mandrin de serrage. Le "dépassement" ou la partie du mandrin qui ressort entre le corps abrasif et la pince de serrage ou le mandrin de serrage doit être minimal. Si le mandrin n'est pas suffisamment serré ou si le corps abrasif dépasse trop, l'outil à insérer risque de se détacher et d'être éjecté à haute vitesse.
g) N'utilisez pas d'outils à insérer endommagés. Contrôlez avant chaque utilisation les outils à insérer tels que les meules abrasives en vue de détecter des éclats et fissures, les rouleaux de meulage en vue de détecter des fissures, une usure ou forte abrasion ; contrôlez les brosses métalliques en vue de détecter des fils mal fixés ou cassés. Si l'outil électrique ou l'outil à insérer tombe par terre, contrôlez s'il est endommagé ou bien utilisez un outil à insérer qui n'est pas abîmé. Si vous avez contrôlé et utilisé l'outil à insérer, tenez-vous, ainsi que les personnes se trouvant à proximité, hors du niveau de l'outil à insérer en rotation et laissez l'appareil tourner une minute à plein régime. Les outils à insérer endommagés cassent pour la plupart pendant cette phase d'essai.
h) Portez un équipement de protection individuelle. En fonction de l'utilisation, portez une protection faciale intégrale, une protection oculaire ou des lunettes de protection. Dans la mesure du nécessaire, portez un masque anti-poussière, une protection auditive, des gants de protection ou un tablier spécial qui tiennent éloignées les particules de meulage et de matériau. Les yeux doivent être protégés des projections de corps étrangers engendrées lors de différentes utilisations. Un masque de protection anti-poussière ou respiratoire doit filtrer la poussière produite lors de l'utilisation. Si vous êtes exposé à un bruit important durant une longue période, vous risquez d'être atteint d'une perte auditive.
i) Veillez à ce que d'autres personnes respectent une distance de sécurité par rapport à votre zone de travail. Toute personne pénétrant dans le périmètre de travail doit porter un équipement de protection individuelle. Les fragments de la pièce à usiner ou des outils à insérer cassés risquent d'être catapultés et de provoquer des blessures aussi en dehors de la zone de travail directe.
j) Ne tenez l'appareil que par ses surfaces de préhension isolées lorsque vous effectuez des travaux pour lesquels l'outil à insérer peut toucher des câbles électriques ou son propre cordon d'alimentation. Le contact avec un câble électrique sous tension peut également mettre les parties métalliques de l'appareil sous tension et provoquer une électrocution.
k) Bien maintenir l'outil électrique lors du démarrage. Pendant l'accélération jusqu'au plein régime, le couple de réaction du moteur peut faire que l'outil électrique tourne sur lui-même.
I) Utilisez si possible des serre-joints pour fixer la pièce à usiner. Ne tenez jamais une petite pièce à usiner dans une main et l'outil dans l'autre lorsque vous l'utilisez. Le serrage de petites pièces vous permet de garder les deux mains libres pour un meilleur contrôle de l'outil. Lors de la coupe de pièces à usiner rondes telles que des chevilles en bois, de matériaux en forme de tige ou de la tuyauterie, ces pièces ont tendance à rouler, l'outil à insérer risque alors de se coincer et d'être éjecté dans votre direction.
m) Conservez le cordon d'alimentation loin des outils à insérer rotatifs. Si vous perdez le contrôle de l'appareil, cela risque de sectionner ou happer le cordon d'alimentation et votre main ou votre bras risque d'entrer en contact avec l'outil à insérer en rotation.
n) Ne déposez jamais l'outil électrique tant que l'outil à insérer ne s'est pas entièrement immobilisé. L'outil à insérer en rotation risque d'entrer en contact avec la surface d'appui et de vous faire perdre ainsi le contrôle de l'outil électrique.
o) Après avoir changé d'outils à insérer ou procédé à des réglages sur l'appareil, serrez bien l'écrou de la pince de serrage, le mandrin de serrage ou d'autres éléments de fixation. Des éléments de fixation desserrés peuvent se dérégler inopinément et provoquer une perte de contrôle ; les composants rotatifs non fixés sont violemment éjectés.
p) Attendez toujours que l'outil électrique ait cessé de tourner avant de le transporter. Vos vêtements risquent d'entrer fortuitement en contact avec l'outil à insérer en rotation, et celui-ci risque de pénétrer dans votre corps.
q) Nettoyez régulièrement les fentes de ventilation de votre outil électrique. Le ventilateur du moteur aspire de la poussière dans le boîtier de l'appareil et une accumulation de poussière métallique peut engendrer des risques électriques.
r) N'utilisez pas l'outil électrique à proximité de matériaux combustibles. Des étincelles risquent d'enflammer ces matériaux.
s) N'utilisez pas d'outils à insérer qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut provoquer une décharge électrique.
Avertissements de sécurité supplémentaires pour toutes les utilisations
Recul brutal et avertissements de sécurité correspondants
Le recul est la réaction soudaine consécutive à l'accrochage ou au blocage de l'outil à insérer, à savoir par exemple une meule abrasive, une bande de ponçage, une brosse métallique, etc. Un accrochage ou un blocage entraîne un arrêt abrupt de l'outil à insérer en rotation. De ce fait, un outil électrique, s'il n'est pas fermement tenu en main, subit une accélération brutale dans le sens opposé à celui de l'outil à insérer.
Si par exemple une meule abrasive accroche ou se bloque dans la pièce à usiner, le bord de la meule plongeant dans la pièce va se coincer dans le matériau, avec le risque d'ébrécher la meule ou d'un recul brutal. La meule abrasive peut sauter en direction de l'opéra- teur ou s'en éloigner, ceci selon le sens de rotation de la meule au point d'accrochage/blocage. Les meules abrasives peuvent également se rompre dans ces conditions.
Un recul résulte d'une utilisation incorrecte ou inappropriée de l'outil électrique. Il peut être évité en prenant les précautions adéquates spécifiées ci-dessous.
a) Saisissez fermement l'outil électrique et positionnez votre corps et vos bras de manière à pouvoir résister à un recul brutal. L'opérateur peut maîtriser les forces de recul grâce à des mesures de prudence adaptées.
b) Travaillez de manière particulièrement prudente au niveau des angles, des arêtes vives, etc. Évitez que les outils à insérer rebondissent de la pièce à usiner et se coincent. Dans les angles, au contact d'arêtes vives ou lorsqu'il rebondit, l'outil à insérer en rotation tend à se coincer. Ceci entraîne une perte de contrôle ou un recul brutal.
c) Ne pas utiliser de lame de scie dentée. De tels outils à insérer causent souvent un recul brutal ou la perte du contrôle de l'outil électrique.
d) Amenez toujours l'outil à insérer orienté vers le matériau dans le même sens que celui avec lequel le bord coupant quitte le matériau (ce qui correspond au sens dans lequel les copeaux seront éjectés). La conduite de l'outil électrique dans le mauvais sens fait que le bord coupant de l'outil à insérer quitte brutalement la pièce à usiner, ce qui tire l'outil électrique dans cette direction d'avance.
e) Serrez toujours solidement la pièce à usiner lors de l'utilisation de limes rotatives, de disques à tronçonner, d'outils de fraisage à haute vitesse ou d'outils de fraisage en métal dur. Un faible désaxage dans la rainure suffit déjà pour que ces outils à insérer s'accrochent et provoquent un recul brutal. Lorsqu'un disque à tronçonner s'accroche, il se casse. Lorsque des limes rotatives, des outils de fraisage à haute vitesse ou des outils de fraisage en métal dur s'accrochent, l'outil à insérer peut quitter brutalement la rainure et provoquer une perte de contrôle de l'outil électrique.
Avertissements de sécurité supplémentaires pour le meulage et le tronçonnage
Avertissements de sécurité spéciaux pour le meulage et le tronçonnage
a) Utilisez exclusivement les corps abrasifs homologués pour votre outil électrique et uniquement pour les possibilités d'utilisation recommandées. Exemple : ne meulez jamais avec la surface latérale d'un disque à tronçonner. Les disques à tronçonner sont conçus pour enlever du matériau au contact de la tranche du disque. L'exercice d'une force latérale sur ces corps abrasifs risque de les briser.
b) Pour les meules à tiges coniques et droites avec filetage, utilisez uniquement des mandrins intacts de taille et longueur adaptées, sans contre-dépouille sur l'épaulement. Des mandrins adaptés préviennent l'éventualité d'une rupture.
c) Évitez que le disque à tronçonner se bloque et de lui imposer une pression de contact excessive. N'effectuez pas de coupes trop profondes. Une surcharge du disque à tronçonner accroît sa sollicitation et le risque qu'il se coince ou se bloque, donc la possibilité d'un recul brutal ou d'une cassure du corps abrasif.
d) Évitez avec votre main la zone située devant et derrière le disque à tronçonner en rotation. Lorsque, le disque à tronçonner se trouvant dans la pièce, vous éloignez le disque de votre main, un recul brutal risque de catapulter l'outil électrique avec le disque en rotation dans votre direction.
e) En cas de coïncement du disque à tronçonner ou d'interruption des travaux, éteignez l'appareil et maintenez-le stable jusqu'à l'arrêt complet du disque. N'essayez jamais de retirer le disque à tronçonner en rotation du trait de scie ; il y a sinon un risque de recul brutal. Identifiez et supprimez la cause du coïn- cement.
f) Ne remettez jamais l'outil électrique en marche tant qu'il se trouve dans la pièce à usiner. Laissez le disque à tronçonner atteindre sa pleine vitesse de rotation avant de poursuivre la coupe avec prudence. Dans le cas contraire, le disque risque de se coincer, de quitter brutalement la pièce ou de provoquer un recul brutal.
g) Étayez les panneaux ou les grandes pièces à usiner afin de réduire le risque de recul dû à un coïncement du disque à tronçonner. Les grandes pièces à usiner peuvent fléchir sous leur propre poids. La pièce doit être soutenue sur les deux côtés du disque, à savoir aussi bien à proximité de la fente de tronçonnage que sur les bords extérieurs de la pièce.
h) Soyez particulièrement prudent au moment de pratiquer des coupes plongeantes dans des murs existants ou des zones sans visibilité. Le disque à tronçonner risque de plonger dans des conduites de gaz ou d'eau, des câbles électriques ou d'autres objets et de provoquer en plus un recul brutal.
Avertissements de sécurité supplémentaires pour le travail avec des brosses métalliques
Avertissements de sécurité spéciaux pour le travail avec des brosses métalliques
a) N'oubliez pas que la brosse métallique perd aussi des morceaux de métal durant l'utilisation normale. Ne sollicitez pas les fils métalliques de manière extrême avec une pression de contact trop élevée. Les brins de fil métallique catapultés peuvent très facilement perforer les vêtements peu épais et/ou la peau.
b) Faites tourner les brosses au moins une minute à vitesse de travail avant l'utilisation. Veillez à ce que durant ce temps aucune autre personne ne se tienne devant ou dans l'alignement de la brosse. Pendant la période de rodage, des brins de fil métallique détachés risquent d'être éjectés.
c) Dirigez les brosses métalliques en rotation loin de vous. Lors de travaux avec ces brosses, de petites particules et de minus-cules morceaux de fil métallique risquent de voler à haute vitesse et de pénétrer dans la peau.
Utilisation
N'utilisez jamais l'outil à d'autres fins que celles prévues ici et utilisez uniquement des pièces/accessoires d'origine. L'utilisation d'outils différents de ceux recommandés dans le mode d'emploi, ou bien d'autres accessoires peut comporter un risque de blessures.
Charger la batterie intégrée
AVERTISSEMENT !
▶ Si le câble de chargement ou les ports sont endommagés, faites-les remplacer par du personnel qualifié agréé ou par le service après-vente.
Protégez le câble de chargement des surfaces chaudes et des arêtes vives.
▶ Veillez à ce que le câble de chargement ne soit pas trop tendu ou plié.
Pour charger l'appareil, utilisez exclusivement le câble de chargementfourni.
▶ Ne chargez pas l'appareil via un port USB d'un PC ou d'un ordinateur portable.
▶ Ne chargez la batterie interne de l'appareil que dans des pièces intérieures sèches.
REMARQUE
Une batterie neuve ou qui n'a pas été utilisée pendant longtemps doit être rechargée avant la première/prochaine utilisation. La batterie n'atteint sa pleine capacité qu'au bout de 3 à 5 cycles de chargement.
Démarrer le processus de chargement
♦ Reliez la fiche USB type C du câble de chargement USB 21 au port de chargement 7 de l'appareil.
♦ Reliez la fiche USB type A du câble de chargement USB 21 à un bloc d'alimentation USB (5 V, ≤ 2 A).
♦ Reliez le bloc d'alimentation USB à une source de courant.
La batterie est chargée, lorsque la LED de batterie ④ est allumée en ROUGE/ORANGE/VERT.
Terminer le processus de chargement
Débranchez le bloc d'alimentation USB de la source de courant.
Débranchez le câble de chargement USB 21 du port de chargement 7 de l'appareil.
PRUDENCE!
▶ Si vous venez de charger une batterie, ne la mettez jamais à recharger immédiatement après. Il y a risque de surcharger la batterie.
Lire l'état de charge de la batterie
L'état et la puissance restante s'affichent comme suit sur la LED de la batterie ④ lorsque l'appareil est allumé :
ROUGE/ORANGE/VERT = charge maximale
ROUGE/ORANGE = charge moyenne
ROUGE = charge faible - recharger la batterie
Mettre en place/remplacer l'outil/la pince de serrage
- Appuyez sur le dispositif de retenue de la broche ② et maintenez-le enfoncé.
- Vissez l'écrou de serrage ① jusqu'à ce que le dispositif de retenue s'enclenche.
♦ Desserrez l'écrou de serrage ① avec la clé combinée ⑯ du filetage.
♦ Retirez un outil éventuellement mis en place.
Commencez par pousser l'outil prévu au travers de l'écrou de serrage ① avant de l'enficher dans la pince de serrage ⑧ adaptée à la queue de l'outil.
Appuyez sur le dispositif de retenue de la broche ② et maintenez-le enfoncé.
Enfichez la pince de serrage ⑧ dans l'insert fileté et vissez ensuite l'écrou de serrage ① avec la clé combinée ⑯ sur le filetage.
REMARQUE
Utilisez le côté tournevis de la clé combinée 16 pour desserrer et serrer la vis du mandrin de serrage pour manchons de ponçage 13.
Mettre en marche/éteindre et régler la plage de vitesse
Mise en marche/réglage de la plage de vitesse
Appuyez sur l'interrupteur Marche/Arrêt ③ et maintenez-le enfoncé pendant env. 2 secondes.
◆ Appuyez à nouveau sur l'interrupteur Marche/Arrêt ③ dans les 10 secondes.
- À l'aide du variateur de vitesse ⑥, réglez un niveau de vitesse dans l'indicateur du niveau de vitesse ⑤. Lorsque tous les niveaux de vitesse sont allumés, le réglage maximal est atteint.
Éteindre
Appuyez à nouveau sur l'interrupteur Marche/Arrêt ③.
Remarques relatives à l'usinage du matériau/à l'outil/à la plage de vitesse
Utilisez l'embout de fraisage (HSS) ⑨ pour usiner l'acier et le fer à vitesse maximale.
■ Déterminez la plage de vitesse pour l'usinage du zinc, des alliages de zinc, de l'aluminium et du cuivre en effectuant des essais sur des échantillons.
■ Usinez les plastiques et matériaux à point de fusion bas dans la plage de vitesse basse.
■ Usinez le bois à vitesse élevée.
■ Effectuez les travaux de nettoyage, de polissage et de lustrage dans une plage de vitesse moyenne.
Les indications suivantes constituent de simples recommandations sans engagement. Lors du travail pratique, testez quel outil et quel réglage sont optimaux pour le matériau à usiner.
Réglage de la vitesse adaptée
| Niveau sur le variateur de vitesse 6 | Matériau à usiner |
| 1 | Plastique et matériaux à point de fusion bas |
| 2-3 Pierre, céramique | |
| 2 Bois tendre, métal | |
| 3 Bois dur | |
| Max Acier |
Exemples d'application/sélectionner l'outil adapté
| Fonction Accessoires Utilisation | Dépasse-ment mm (min-max) | ||
| Percer Forets HSS | Usinage du bois | 18-25(pour le plus petit foret, le dépassement est de 10 mm) | |
| Fraiser | Embout de fraisage 9 | Travaux divers ; p. ex. réalisation d'échancrures, d'évidements, de formes, de rainures ou de fentes | 18-25 |
| Graver | Embouts de gravure 10 | Réalisation de marquages, travaux de bricolage | 18-25 |
| Polir, dérouiller PRUDENCE ! Exercez seulement une légère pression avec l'outil sur la pièce à usiner. | Brosse métallique 20 | Dérouiller 9-15 | |
| Meules de polissage 12 | Usinage de différents métaux et plastiques, en particulier de métaux précieux comme l'or et l'argent | 12-18 | |
| Nettoyer | Brosses en plastique 19 | P. ex. boîtiers en plastique difficile-ment accessibles ou autour d'une serrure de porte | 9-15 |
| Poncer | Meules abrasives | Travaux de ponçage sur pierre, bois, travaux de précision sur des matériaux durs comme la céramique ou l'acier allié | 12-18 |
| Embouts de ponçage 17 18 | 10 | ||
| Tronçonner | Disques à tronçonner | Usinage du métal, du plastique et du bois | 12-18 |
Le diamètre maximal des corps abrasifs, cônes et tiges de meulage assemblés avec insert fileté ne doit pas dépasser 55 mm. Le diamètre maximal de 80 mm des accessoires de ponçage avec du papier de verre ne doit également pas être dépassé.
REMARQUE
La longueur maximale autorisée d'un mandrin de serrage est de 33 mm.
■ Ranger les accessoires dans la boîte d'origine ou les protéger d'une autre manière contre la détérioration.
■ Stocker les accessoires dans un endroit sec et sans agents agressifs.
Conseils et astuces
Si vous exercez une pression trop importante, l'outil serré risque de se briser et/ou la pièce à usiner d'être endommagée. Vous pouvez obtenir des résultats optimaux en déplaçant l'outil sur la pièce à usiner dans une plage de vitesse constante et en exerçant une pression réduite.
■ Tenez fermement l'appareil à deux mains lors du tronçonnage.
■ Respectez les données et informations du tableau pour que l'extrémité de la broche touche le fond trouvé de l'outil de meulage.
Entretien et nettoyage
L'appareil ne nécessite aucune maintenance particulière.
- Éliminez les salissures de l'appareil. Utilisez pour cela un chiffon sec.
Si l'appareil doit rester inutilisé pendant une longue période, soumettez la batterie à un processus de chargement complet au début et à la fin de cette période.
Si une batterie lithium-ions doit rester stockée pendant une période prolongée, il faut contrôler régulièrement son état de charge. L'état de charge optimal se situe entre 50 et 80 %. Le climat de stockage idéal est frais et sec.
AVERTISSEMENT !
Faites réparer vos appareils par le service après-vente ou un électricien qualifié et uniquement avec des pièces de rechange d'origine. Cela assure le maintien de la sécurité de l'appareil.
REMARQUE
Les pièces détachées non listées (p. ex., accessoires) peuvent être commandées via nos centres d'appels.
Recyclage
FR
Cet appareil et ses accessoires se recyclent
À DÉPOSER EN MAGASIN
OU
À DÉPOSER
N DÉCHÉTERIE
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
FR
ÉLÉMENTS D'EMBALLAGE
FR
Le produit, l'emballage et le mode d'emploi sont recyclables, soumis à une responsabilité élargie du fabricant, et sont collectés séparément.
Ne jetez jamais les outils électriques dans les orduresménagères !
L'icône ci-contre, d'une poubelle barrée sur roues, indique que l'appareil est assujetti à la directive 2012/19/EU. Cette directive stipule que vous ne devez pas éliminer cet appareil en fin de vie avec les ordures ménagères, mais le rapporter aux points de collecte spécialement équipés, aux centres de recyclage ou aux entreprises de gestion des déchets.
Ce recyclage est gratuit. Respectez l'environnement et recyclez en bonne et due forme.
Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître d'autres possibilités de recyclage du produit usagé.
Ne jetez jamais les batteries dans les ordures ménagères !
Les piles/batteries défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE. Les piles/batteries doivent être traitées comme des déchets spéciaux devant être obligatoirement recyclés dans le respect de l'environnement par les entités correspondantes (commerçants, revendeurs spécialisés, services municipaux, entreprises de recyclage professionnel). Les piles/batteries peuvent contenir des métaux lourds toxiques.
Par conséquent, ne jetez pas les piles/batteries dans les ordures ménagères, rapportez-les au contraire à un point de collecte séparé. Ne rapportez les piles/batteries qu'à l'état déchargé.
À condition que cela soit possible sans détruire l'appareil usagé, retirez les piles ou batteries usagées ainsi que les lampes qu'il contient avant de le mettre au recyclage, et rapportez les piles/batteries à un point de collecte séparé. Pour les batteries inamovibles, il convient de signaler leur présence dans l'appareil au moment de le rapporter au recyclage.
La batterie inamovible dans cet appareil ne peut pas être retirée pour être recyclée.
L'emballage est constitué de matériaux écologiques que vous pouvez recycler par le biais des services de recyclage locaux.
Éliminez l'emballage d'une manière respectueuse de l'environnement. Observez le marquage sur les différents matériaux d'emballage et triez-les séparément si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante : 1-7 : plastiques, 20-22 : papier et carton, 80-98 : matériaux composites.
Garantie pour
Kompernass Handels GmbH pour la France
Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date d'achat. S'ils sont compris dans la livraison, les blocs-batteries de la série X12V et X20V Team sont également garantis 3 ans à compter de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.
Conditions de garantie
La période de garantie débute à la date d'achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d'achat.
Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d'achat remboursé, selon notre choix.
Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition. Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.
Période de garantie et réclamation légale pour vices cachés
L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage.
Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.
Étendue de la garantie
L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.
La prestation de la garantie s'applique aux vices de matériel et de fabrication. L'étendue de la garantie ne couvre pas les pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d'usure, comme p. ex. les lames de scie, les lames de rechange, les papiers abrasifs, etc., ni aux détériorations de pièces fragiles, p. ex. interrupteurs ou pièces en verre.
Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis doivent également être évités.
Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d'en-tretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir.
Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-12 du Code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultant des vices rédhibitoires doit être intentée par l'ac- quéreur dans un délai de deux ans à compter de la découverte du vice.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
La garantie ne s'applique pas dans les cas suivants
■ usure normale de la capacité de l'accu
■ utilisation commerciale du produit
■ détérioration ou modification du produit par le client
■ non-respect des consignes de sécurité et de maintenance, erreur d'utilisation
■ dommages causés par des événements élémentaires
Procédure en cas de garantie
Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :
■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (IAN) 455502_2307 en tant que justificatif de votre achat.
- Vous trouverez la référence sur la plaque signalétique sur le produit, une gravure sur le produit, sur la page de garde du mode d'emploi (en bas à gauche) ou sur l'autocollant au dos ou sur le dessous du produit.
Si des erreurs de fonctionnement ou d'autres vices venaient à apparaître, veuillez d'abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.
■ Vous pouvez ensuite retourner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.
Sur www.lidl-service.com, vous pourrez télécharger ce mode d'emploi et de nombreux autres manuels, vidéos produit et logiciels d'installation.
Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d'emploi en saisissant votre référence (IAN) 455502_2307.
Garantie pour
Kompernass Handels GmbH pour la Belgique
Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date d'achat. S'ils sont compris dans la livraison, les blocs-batteries de la série X12V et X20V Team sont également garantis 3 ans à compter de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.
Conditions de garantie
La période de garantie débute à la date d'achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d'achat.
Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d'achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.
Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.
Période de garantie et réclamation légale pour vices cachés
L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.
Étendue de la garantie
L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison. La prestation de la garantie s'applique aux vices de matériel et de fabrication. L'étendue de la garantie ne couvre pas les pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d'usure, comme p. ex. les lames de scie, les lames de rechange, les papiers abrasifs, etc., ni aux détériorations de pièces fragiles, p. ex. interrupteurs ou pièces en verre.
Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis doivent également être évités.
Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d'en-tretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.
La garantie ne s'applique pas dans les cas suivants
■ usure normale de la capacité de l'accu
■ utilisation commerciale du produit
■ détérioration ou modification du produit par le client
■ non-respect des consignes de sécurité et de maintenance, erreur d'utilisation
■ dommages causés par des événements élémentaires
Procédure en cas de garantie
Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :
■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (IAN) 455502_2307 en tant que justificatif de votre achat.
- Vous trouverez la référence sur la plaque signalétique sur le produit, une gravure sur le produit, sur la page de garde du mode d'emploi (en bas à gauche) ou sur l'autocollant au dos ou sur le dessous du produit.
Si des erreurs de fonctionnement ou d'autres vices venaient à apparaître, veuillez d'abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.
■ Vous pouvez ensuite retourner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.
Sur www.lidl-service.com, vous pourrez télécharger ce mode d'emploi et de nombreux autres manuels, vidéos produit et logiciels d'installation.
Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et
vous pourrez ouvrir votre mode d'emploi en saisissant votre référence (IAN) 455502_2307.
Service après-vente
ServiceFrance
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
ServiceBelgique
Tel.: 0800 12089
E-Mail: kompernass@lidl.be
IAN 455502_2307
Importateur
Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente. Veuillez d'abord contacter le service mentionné.
Traduction de la déclaration de conformitéoriginale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document : Monsieur Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Allemagne, déclarons par la présente que ce produit est conforme aux normes, documents normatifs et directives CE suivants :
Compatibilité électromagnétique (2014/30/EU)
* La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8 juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Normes harmonisées appliquées
EN 60745-1:2009/A11:2010
EN 60745-2-23:2013
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Désignation de type de la machine : perceuse-meuleuse de précision sans fil 4 V PFBSA 4 A1
Année de construction : 12-2023
Numéro de série : IAN 455502_2307
Bochum, le 06/11/2023
- Responsable qualité -
Sous réserve de modifications techniques à des fins de perfectionnement.
Inhoud
Inleiding 113
Cet appareil et ses accessoires se recyclent
À DÉPOSER
EN MAGASIN
À DÉPOSER
N DÉCHÉTERIE
OU
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil l
FR
ÉLÉMENTS D'EMBALLAGE
FR
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
Cet appareil et ses accessoires se recyclent
À DÉPOSER EN MAGASIN
OU
À DÉPOSER
N DÉCHÉTERIE
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
FR
ÉLÉMENTS D'EMBALLAGE
FR
Cet appareil et ses accessoires se recyclent
À DÉPOSER EN MAGASIN
À DÉPOSER EN DÉCHÈTERIE
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
FR
ÉLÉMENTS D'EMBALLAGE
FR
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil l
Cet appareil et ses accessoires se recyclent
À DÉPOSER EN MAGASIN
À DÉPOSER EN DÉCHÉTERIE
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
ÉLÉMENTS D'EMBALLAGE
Cet appareil et ses accessoires se recyclent
À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÉTERIE
OU
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
FR
ÉLÉMENTS D'EMBALLAGE
FR
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil l
- AKU JEMNÁ VRTACÍ BRUSKA 4 V
- Avertissements de sécurité généraux pour l'outil électrique ....77
- Utilisation 90
- III PARKSIDE®
- PERCEUSE-MEULEUSE DE PRÉCISION SANS FIL 4 V PFBSA 4 A1
- Introduction
- Utilisation conforme à l'usage prévu
- Équipement
- Matériel fourni
- Caractéristiques techniques
- Valeur d'émissions sonores
- Porter une protection auditive !
- REMARQUE
- AVERTISSEMENT!
- Avertissements de sécurité généraux pour l'outil électrique
- Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
- Sécurité de la zone de travail
- Sécurité électrique
- Sécurité des personnes
- Utilisation et entretien de l'outil électrique
- Utilisation et manipulation d'un outil à accu
- PRUDENCE ! RISQUE D'EXPLOSION !
- Maintenance et entretien
- Avertissements de sécurité pour toutes les utilisations
- Avertissements de sécurité supplémentaires pour toutes les utilisations
- Recul brutal et avertissements de sécurité correspondants
- Avertissements de sécurité supplémentaires pour le meulage et le tronçonnage
- Avertissements de sécurité supplémentaires pour le travail avec des brosses métalliques
- Utilisation
- Charger la batterie intégrée
- AVERTISSEMENT !
- Démarrer le processus de chargement
- Terminer le processus de chargement
- PRUDENCE!
- Lire l'état de charge de la batterie
- Mettre en place/remplacer l'outil/la pince de serrage
- Mettre en marche/éteindre et régler la plage de vitesse
- Mise en marche/réglage de la plage de vitesse
- Éteindre
- Remarques relatives à l'usinage du matériau/à l'outil/à la plage de vitesse
- Conseils et astuces
- Entretien et nettoyage
- Recyclage
- Ne jetez jamais les outils électriques dans les orduresménagères !
- Ce recyclage est gratuit. Respectez l'environnement et recyclez en bonne et due forme.
- Ne jetez jamais les batteries dans les ordures ménagères !
- La batterie inamovible dans cet appareil ne peut pas être retirée pour être recyclée.
- Garantie pour
- Kompernass Handels GmbH pour la France
- Conditions de garantie
- Période de garantie et réclamation légale pour vices cachés
- Étendue de la garantie
- Article L217-16 du Code de la consommation
- Article L217-4 du Code de la consommation
- Article L217-5 du Code de la consommation
- Article L217-12 du Code de la consommation
- Article 1641 du Code civil
- Article 1648 1er alinéa du Code civil
- La garantie ne s'applique pas dans les cas suivants
- Procédure en cas de garantie
- Kompernass Handels GmbH pour la Belgique
- Service après-vente
- ServiceFrance
- ServiceBelgique
- Importateur
- Traduction de la déclaration de conformitéoriginale
- Normes harmonisées appliquées
- Inhoud
- Inleiding 113
- FR
Marque : PARKSIDE
Modèle : PFBSA 4 A1
Catégorie : Perceuse
