HASZNÁLATI ÚTMUTATÓ PAH 1300 C3 PARKSIDE

Használati útmutató Eredeti használati utasítás fordítása

i

4 Napájací kábel so zástrčkou

5 Prídavné držadlo

6 Otočný gombík

A felhasznált piktogramok/ szimbólumok listája .... Oldal 338

Bevezető Oldal 340

Rendeltetésszerű használat .... Oldal 340

A csomagolás tartalma.... Oldal 341

A részegységek leírása.... Oldal 342

Műszaki adatok. .... Oldal 342

Általános biztonsági utasítások ..... Oldal 345

Általános biztonsági utasítások elektromos szerszámokhoz.... Oldal 345

Biztonsági utasítások kalapácosokhoz..... Oldal 351

További biztonsági utasítások .... Oldal 352

Teendők vészhelyzet esetén.... Oldal 353

További kockázatok .... Oldal 353

Üzembe helyezés.... Oldal 354

A termék kicsomagolása és áttisztítása ..... Oldal 354

Tartozékok.... Oldal 354

A segédfogó beállítása.... Oldal 355

Véső behelyezése és kivétele.... Oldal 355

A lapos véső pozíciójának beállítása ..... Oldal 357

Kezelés.... Oldal 358

A termék használata.... Oldal 358

A termék be- és kikapcsolása .... Oldal 359

Hibaelhárítás .... Oldal 360

Tisztítás és karbantartás .... Oldal 361

Tisztítás és ápolás .... Oldal 361

Karbantartás.... Oldal 362

Javítás.... Oldal 363

Tárolás Oldal 363

Szállítás. Oldal 363

Mentesítés .... Oldal 364

Garancia.... Oldal 365

Garanciális ügyek lebonyolítása.... Oldal 366

Szerviz .... Oldal 367

EU-megfelelőségi nyilatkozat ..... Oldal 368

A felhasznált piktogramok/szimbólumok listája
	Olvassa el a használati útmutatót.
	VESZÉLY! – Magas kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezet (pl. fulladásveszély)
	FIGYELMEZTETÉS! – Közepes kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezethet (pl. áramütés kockázata)
	VIGYÁZAT! – Alacsony kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az könnyebb vagy mérsékelt sérüléshez vezethet (pl. forrázásveszély)
	FIGYELEM! – Lehetséges anyagi károkra hívja fel a figyelmet (pl. rövidzárlat veszélye)
	Veszély – áramütésveszély!
	Váltóáram/-feszültség
	A II. védelmi osztályú termék szimbóluma
	A terméket csak száraz helyiségekben, beltéren használja.
	Garantált hangteljesítményszint decibelben
	Alkatrészek cseréje és tisztítás esetén, valamint ha nem használja, kapcsolja ki a terméket és válassza le a hálózati áramról.
	Hordjon fülvédőt!
	Viseljen védőkesztyűt!
	Viseljen szemvédőt!
	Viseljen légzésvédő maszkot!
	Viseljen csúszásmentes biztonsági lábbelit!
	Egészségügyi kockázat (további részletekért lásd a kenőzsír tubusát)
	Zsírozza meg a szerszámot
PE-LD	Újrahasznosítási kód
	Biztonsági utasításokKezelési utasítások
	A CE-jelzés azt jelzi, hogy a termék megfelel a rá vonatkozó EU előírásoknak.

BONTÓKALAPÁCS

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

A termék az alábbi anyagok vésésére alkalmas:

-Beton

- Téglafal

-Kö

-Gipsz

-Csempe

A termék más használati módjai, módosításai nem rendeltetésszerűnek minősülnek és életveszély, sérülések és károk kockázatával járnak.
A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkét.
A termék kizárólag magánháztartásokban használható.
A termék üzleti vagy ahhoz hasonló célokra nem alkalmas.
Vegyen figyelembe minden alkalmazandó helyi biztonsági előírást, szabványt és rendeletet. Az elektromos szerszámok használata egyes országos vagy helyi előírások szerint csak bizonyos időben lehet engedélyezett.

A csomagolás tartalma

FIGYELMEZTETÉS!

A termék és a csomagolóanyagok nem játékszerek! Gyermekek nem játszhatnak a műanyag zacskókkal, fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás veszélye!

1 Bontókalapács
1 Segédfogó (felszerelve)
1 Hegyes véső
1 Lapos véső
1 Zsír (modellszám: HG06348)
1 Hordozókoffer
1 Használati útmutató

A részegységek leírása

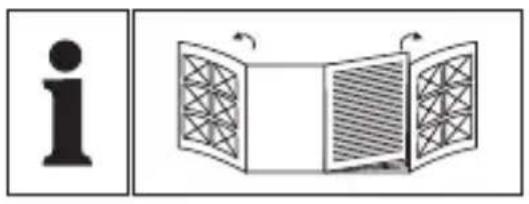

Elolvasás előtt hajtogassa ki az ábrákat tartalmazó oldalt és ismerkedjen meg a termék funkcióival.

(A ábra)

1 Kapcsolózár
2 Kapcsolóravasz
3 Főfogó
4 Elektromos vezeték csatlakozóval
5 Segédfogó
6 Állítógomb
7 Állítógyűrű

8 Rögzítőgyűrű
9 Porvédő sapka
10Vésőtartó
11Zsír
12 Hegyes véső
13Lapos véső
14 Hordozókoffer

Műszaki adatok

Bontókalapács PAH 1300 C3
Névleges feszültség: 230–240	V~, 50 Hz
Névleges teljesítmény: 1300 W
Védelmi osztály:	II/☐
Ütési energia: 15 Joule
Löketszám: 3600 min	-1
A tokmány csatlakozásának típusa:	Nem igényel szerszámot (az SDS Maxhoz alkalmas)
A véső beállítása: 12 állás
Ajánlott környezeti hőmérséklet működés közben: +4 °C és +40 °C között

Zajkibocsájtási értékek

A mért értékek meghatározása az EN 62841 alapján történt. Az elektromos szerszám A besorolású zajszintje tipikusan:

Vésés:

Zajszint:	L_pA	= 77,8 dB
Bizonytalanság:	K_pA	= 3,0 dB
Hangteljesítményszint:	L_WA	= 98,8 dB
Bizonytalanság:	K_WA	= 2,35 dB
Hangteljesítményszint, garantált:	K_WA	= 103 dB

(Az L _WA érték mérése a 2000/14/EK és a 2005/88/EK kültéri zajkibocsátási irányelvek alapján történt)

Rezgési értékek

A rezgési összérték (háromirányú vektorösszeg) megállapítása az EN 62841 szerint történt:

Vésés:

Főfogó: a h,Cheq	= 19,100 m/s2
Bizonytalanság: K = 1,5 m/s	2
Segédfogó: a h,Cheq	= 15,811 m/s2
Bizonytalanság: K = 1,5 m/s	2

FIGYELMEZTETÉS!

Viseljen fülvédőt!

MEGJEGYZÉS

A megadott rezgési összérték és a megadott zajkibocsátási érték megállapítása egy szabványosított vizsgálati eljárás során került megállapításra, és felhasználható egy elektromos szerszám összehasonlítására egy másikkal.
A megadott rezgési összérték és a megadott zajkibocsátási érték továbbá felhasználható a terhelés előzetes becslésére is.

! FIGYELMEZTETÉS!

A rezgés- és zajkibocsátási érték az elektromos szerszám tényleges használata közben eltérhet a megadott értéktől, az elektromos szerszám használati típusától és módjától, különösképpen a megmunkálandó munkadarab típusától függően. Próbálja a rezgési és a zajterhelést minél kisebbre csökkenteni. A rezgési terhelés csökkentése érdekében többek között a szerszámbetét használata során viseljen kesztyűt, valamint csökkentse a munkaidőt. Ehhez a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos szerszám kikapcsolt állapotban van, vagy amikor be van kapcsolva, de nincs terhelés alatt).

Általános biztonsági utasítások

- Általános biztonsági utasítások elektromos szerszámokhoz

⚠️ FIGYELMEZTETÉS!

Olvasson el minden, ehhez az elektromos szerszámhoz mellékelt biztonsági utasítást, figyelmeztetést, ábrát és műszaki adatot. Az alábbi figyelmeztetések figyelmen kívül hagyása áramütéshez, tűzesethez és/vagy súlyos sérülésekhez vezethet.

Örizzen meg minden biztonsági utasítást és figyelmeztetést biztonságos helyen későbbi használatra.

A biztonsági utasításokban használt „elektromos szerszám” kifejezés hálózati áramról működő (hálózati kábellel rendelkező) és akkumulátorral működő (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

Munkahelyi biztonság

a) A munkaterület legyen mindig tiszta és jól megvilágított. A rendetlenség vagy a rossz fényviszonyok balesetekhez vezethetnek.

b) Az elektromos szerszámot ne használja robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat keltenek, mely a port vagy a gázokat meggyújthatják.

c) Az elektromos szerszám használata során tartsa a gyermekeket és az egyéb személyeket távol. Ha megzavarják, elveszítheti az elektromos szerszám feletti uralmát.

Elektromos biztonság

a) Az elektromos szerszám hálózati csatlakozójának illenie kell a konnektorba. Ne módosítsa a csatlakozót. Ne használjon adapteres csatlakozódugaszt földelt elektromos szerszámokkal. A módosítás nélküli csatlakozók és a megfelelően illeszkedő konnektorok használatával csökken az áramütés kockázata.
b) Kerülje a testi érintkezést olyan földelt felületekkel, mint például csövek, fűtőberendezések, sütők vagy hűtőszekrények. Az áramütés veszélye megnő, ha a teste földelve van.
c) Az elektromos szerszámokat tartsa esőtől, nedvességtől távol. Ha az elektromos szerszám belsejébe víz jut be, az növeli az áramütés kockázatát.
d) Az elektromos vezetéket kizárólag rendeltetésének megfelelően használja, azzal ne szállítsa vagy akassza fel az elektromos szerszámot, illetve ne használja a hálózati csatlakozó kihúzására a konnektorból. Az elektromos vezetéket óvja a hőtől, olajoktól, éles sarkoktól vagy a készülék mozgó alkatrészeitől. A sérült vagy összetekeredett elektromos vezetékek növelik az áramütés kockázatát.
e) Ha az elektromos szerszámot kültéren használja, csak olyan hosszabbítót használjon, mely kültéri használatra alkalmas. Egy kültéri használatra alkalmas

hosszabbító használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen, hogy az elektromos szerszámot nedves környezetben használják, használjon egy maradékáram-megszakítót.

Maradékáram-megszakító használata lecsökkenti az áramütés kockázatát.

Személyes biztonság

a) Az elektromos szerszám használata során legyen körültekintő, figyeljen arra, mit tesz, dolgozzon tudatosan. Ne használjon elektromos szerszámokat kábítószer, alkohol vagy gyógyszerek hatása alatt.

Az elektromos szerszám használata során csupán egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.

b) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. A személyes védőfelszerelés, például porálarc, csúszásmentes biztonsági cipő, védősisak vagy fülvédő - az elektromos szerszám használatától függően - lecsökkenti a sérülések kockázatát.

c) Ügyeljen arra, hogy az elektromos szerszám ne tudjon akaratlanul elindulni. Mielőtt az elektromos szerszámot az elektromos hálózatra és/vagy akkumulátorhoz csatlakoztatná, kézbe venné vagy mozgatná, ellenőrizze, hogy az ki van-e kapcsolva.

Ha az elektromos szerszám szállítása során az ujját a bekapcsológombon tartja, illetve ha az elektromos szerszám bekapcsolt állapotban van és az elektromos hálózatra csatlakozik, az balesetekhez vezethet.

d) Az elektromos szerszám bekapcsolása előtt a beál-lító szerszámokat, csavarkulcsokat távolítsa el. Ha egy szerszám vagy egy kulcs az elektromos szerszám egy forgó részébe kerül, az sérüléseket okozhat.
e) Kerülje a szokatlan testhelyzeteket. Álljon biztosan és mindig őrizze meg az egyensúlyát. Így képes lesz az elektromos szerszámot szokatlan helyzetekben is az irányítása alatt tartani.

f) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, ruházatát és a kesztyűjét tartsa a forgó alkatrészektől távol. A laza ruházatot, ékszereket vagy hajat a készülék mozgó részei elkaphatják.

g) Ha porszívó- vagy gyűjtőkészülékek kerültek beszerelésre, ügyeljen azok csatlakoztatására és helyes használatára. A porelszívó használata csökkenti a por okozta veszélyeket.

h) Kerülje a hamis biztonságérzetet, és ne hagyja figyelmen kívül az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor sem, ha a gyakori használatnak köszönhetően azok kezelésében már tapasztalt. A figyelmetlen kezelés a pillanat törtrésze alatt is sérülésekhez vezethet.

Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. Az adott munkához az arra alkalmas elektromos szerszámot használja. A megfelelő elektromos szerszám jobban és biztonságosabban dolgozhat, ha azt a megfelelő teljesítmény-tartományon belül használja.

b) Ne használjon meghibásodott kapcsolóval rendelkező elektromos szerszámot. Ha egy elektromos szerszámot nem lehet be- vagy kikapcsolni, az veszélyes és szerelésre szorul.

c) A készülék beállítási műveletei, szerszámbetétek cseréje valamint az elektromos szerszám tárolása előtt húzza ki a hálózati csatlakozót a konnektorból és/vagy vegye ki a kivehető akkumulátort. Ezzel az óvintézkedéssel megelőzi az elektromos szerszám akaratlan bekapcsolását.

d) A használaton kívüli elektromos szerszámokat tartsa gyermekek számára nem elérhető helyen. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik azzal kapcsolatban nem rendelkeznek tapasztalattal vagy nem olvasták el ezeket az utasításokat. Az elektromos szerszámok tapasztalatlan kezekben veszélyesek.

e) Ápolja az elektromos szerszámokat és a szerszámbetéteit gondosan. Ellenőrizze a mozgó részek ki-fogástalan működését, hogy azok nem ragadnak-e be, hogy vannak-e törött vagy sérült alkatrészek, és hogy az elektromos szerszám működését semmi sem befolyásolja. A sérült alkatrészeket az elekt-romos szerszám használatba vétele előtt meg kell javíttatni. Sok baleset okozója az elektromos szerszá-mok gondatlan karbantartása.

f) Gondoskodjon a vágószerszámok élességéről és tisztaságáról. A gondosan ápolt, éles pengékkel rendelkező vágószerszámok kevésbé hajlamosak a beragadásra, és könnyebben irányíthatóak.

g) Az elektromos szerszámot, annak alkatrészeit, szerszámbetéteit stb. ezen útmutató szerint használja. Ennek során vegye figyelembe a munka körülményeit és az elvégzendő feladatot.

Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzetekhez vezethet.

h) Tartsa a fogantyúkat és a fogófelületeket szárazon, tisztán, olajoktól és zsiradékoktól mentesen.

A csúszós fogantyúk és fogófelületek miatt nem biztosítható az elektromos szerszám biztonságos kezelése és irányítása váratlan helyzetekben.

Javítás

a) Az elektromos szerszám javítási munkálatait bízza képzett szakemberre, és csak eredeti pótalkatrészeket használjon. Így gondoskodhat az elektromos szerszám biztonságos működésének megőrzéséről.

MEGJEGYZÉS

A termék működés közben elektromágneses teret kelt! Ez a tér bizonyos körülmények között hatással lehet aktiv vagy passzív orvosi implantátumok működésére! A súlyos vagy halálos sérülés kockázatának csökkentése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek a termék használata előtt konzultáljanak orvosukkal és az orvosi implantátum gyártójával!

Biztonsági utasítások kalapácsokhoz

⚠️ FIGYELMEZTETÉS!

Használjon fülvédőt. A zajhatás halláskárosodást okozhat.

Viseljen porálarcot.

⚠️ FIGYELMEZTETÉS!

A vésési munkák során olyan anyagok is előfordulhatnak, amelyek káros vagy mérgező porokat kelthetnek. Ezek a porok veszélyt jelentenek az elektromos szerszámot kezelő személy és a közelben tartózkodó többi személy egészségére.

Ha az elektromos szerszámmal dolgozik, ügyeljen arra, hogy ne ütközzön elektromos vezetékekbe, gáz- vagy vízcsövekbe. Mielőtt a falba fúrna vagy vágna, ezt ellenőrizze egy vezetékkereső segítségével.

Biztonsági utasítások minden munkatípushoz

Használjon fülvédőt. A zajhatás halláskárosodást okozhat.

Ha az elektromos szerszámhoz segédfogók is tartoznak, használja azokat is. Az uralom elvesztése sérülésekhez vezethet.

Az elektromos szerszámot csak a szigetelt fogófelületeinél tartsa, ha olyan munkákat végez, melyek során a fúrószerszám rejtett elektromos

vezetékhez vagy a szerszám saját vezetékéhez

érhet. Feszültség alatt lévő vezetékekkel történő érintkezés során a készülék fém részei is feszültség alá kerülnek, ami áramütéshez vezethet.

További biztonsági utasítások

A rejtett vezetékek megtalálásához használjon megfelelő keresőkészülékeket, vagy forduljon a helyi közműszolgáltatóhoz. Ha elektromos vezetékekbe ér, az tűzesethez és áramütéshez vezethet. Gázvezetékek megsértése robbanást okozhat. Ha vízvezetékbe ér, az anyagi károkkal jár.
Mielőtt az elektromos szerszámot letenné, várja meg, míg az teljes mértékben leáll. A szerszámbetét beakadhat, és az elektromos szerszám feletti irányítás elveszhet.
Működés után röviddel ne érjen a szerszámbetétekhez vagy a burkolat közeli részeihez. Ezek működés közben nagyon felforrósodhatnak, és égési sérüléseket okozhatnak.
Az elektromos szerszámot a munka során tartsa mindkét kezével, és gondoskodjon a stabil állásról. Két kézzel az elektromos szerszámot biztonságosabban lehet irányítani.

Eredeti alkatrészek/kiegészítő eszközök

⚠️ FIGYELMEZTETÉS!

Ne használjon olyan alkatrészeket melyeket nem a /// PARKSIDE^· javasol. Az áramütéshez és tűzesethez vezethet.

Csak olyan alkatrészeket és kiegészítő eszközöket használjon, amelyek a használati útmutatóban szerepelnek, vagy amelyek befogója kompatibilis a termékkel.

Teendők vészhelyzet esetén

Ismerkedjen meg a termék használatával ennek az útmutatónak a segítségével. Tartsa észben a biztonsági utasításokat, és minden esetben kövesse azokat. Ez segít elkerülni a kockázatokat és veszélyeket.

A termék használata során legyen mindig éber, így időben képes lesz a veszélyek felismerésére és kezelésére. A gyors beavatkozás segít megelőzni a súlyos személyi sérüléseket és anyagi károkat.
Ha a termék hibásan működik, azonnal kapcsolja ki. Vizsgáltassa meg és szükség szerint szereltesse meg egy képzett szakemberrel, mielőtt újra használná.

További kockázatok

Még akkor is megmarad a személyi sérülések és anyagi károk potenciális veszélye, ha a terméket az előírásoknak megfelelően használja. A termék felépítéséből és kialakításából adódóan többek között az alábbi veszélyekkel lehet számolni:

A rezgéssel járó egészségügyi kockázatok, amennyiben a terméket hosszabb ideig használják, illetve a kezelése és a karbantartása nem szakszerűen történik.

Személyi sérülések és anyagi károk kockázata, melyet hibás szerszámbetétek, vagy egy rejtett tárgy becsapódása okoz használat közben.
■ Repülő tárgyak okozta személyi sérülések és anyagi károk veszélye.

- Üzembe helyezés

A termék kicsomagolása és áttisztítása

1. Vegye ki a terméket a csomagolásból, és szabaduljon meg az összes csomagolóanyagtól és védőfóliától.
2. Ellenőrizze, hogy minden alkatrész megvan-e, és a csomagolás minden alkatrészt tartalmaz-e (lásd „A csomagolás tartalma” c. részt).
3. Ellenőrizze, hogy a termék és minden alkatrész jó állapotban van-e. Ha sérülést vagy hibát talál, ne használja a terméket, hanem járjon el a „Garancia” c. fejezetben leírtak szerint.
4. Az első használat előtt tisztítsa meg a termék összes alkatrészét a „Tisztítás” c. részben leírtak szerint.

Tartozékok

⚠️ FIGYELMEZTETÉS!

Ne használjon olyan alkatrészeket melyeket nem a III PARKSIDE ^· javasol. Az áramütéshez és tűzesethez vezethet.

A termék biztonságos és szakszerű használatához többek között az alábbi kellékekre, illetve szerszámokra, szerszámbetétekre van szükség:

SDS-Max szerszámbetét
Használható személyes védőfelszerelés

A szerszámokat és a szerszámbetéteket szakboltban vásárolhatja meg. A beszerzés során tartsa szem előtt a termék műszaki követelményeit (lásd a „Műszaki adatok” c. részt). Ha bizonytalan, forduljon szakemberhez vagy érdeklődjön a szakboltban.

A segédfogó beállítása

(E ábra)

MEGJEGYZÉS

A terméket csak felszerelt segédfogóval 5 üzemeltesse.

1. Oldja ki az állítógombot 6.
2. Mozgassa a segédfogót 5 előre és hátra, jobbra és balra.
3. Amint elérte az optimális állást, húzza meg az állítógombot.

Véső behelyezése és kivétele

(B, C ábra)

⚠️ FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

A véső ^12/13 behelyezése és kivétele során tartsa meg a terméket erősen.

⚠️ FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

A véső a működés során nagyon felforrósodhat. Várja meg, míg a véső lehül.
A véső behelyezése és kivétele során viseljen védőkesztyűt.

MEGJEGYZÉS

Ha a porvédő sapka ^9 megsérül, azt azonnal pótolni kell. Forduljon az ügyfélszolgálathoz.
Tisztítsa meg a véső csatolópontjának a végét egy száraz, tiszta ruhával.
Vigyen fel egy vékony réteg zsírt ^11 a véső azon részére, amely a vésőtartóba ^10 kerül.
Tegye le a terméket egy stabil és egyenletes felületre.
A porvédő sapka nagymértékben megakadályozza, hogy a vésőtartóba a működés során vésési por kerüljön.
Ellenőrizze a porvédő sapka megfelelő állapotát, és hogy az a véső behelyezése vagy kivétele során nem sérült-e meg.

Behelyezés:

1. Tolja a rögzítőgyűrűt 8 (az a irányban) az egyik kezével lefelé.
2. A másik kezével dugja be a vésőt 12/13 a vésőtartóba 10 (a b irányban). A véső a helyére kattan.

Kivétel:

1. Tolja a rögzítőgyűrűt 8 (az a irányban) az egyik kezével lefelé.
2. A másik kezével húzza ki a vésőt a vésőtartóból 10 (a c irányban).

A lapos véső pozíciójának beállítása

(D ábra)

⚠️ FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

A lapos véső13 pozíciójának beállítása során tartsa meg a terméket erősen.
A lapos véső a működés során nagyon felforrósodhat. Várja meg, míg a lapos véső lehül.
A lapos véső pozíciójának beállítása során viseljen védőkesztyűt.

MEGJEGYZÉS

A lapos vésőt 12 különböző pozícióban állíthatja be (30°-onként).

1. Tegye le a terméket egy stabil és egyenletes felületre.
2. Húzza ki az állítógyűrűt 7 (a d irányban) az egyik kezével.
3. Fordítsa a lapos vésőt 13 addig, amíg el a kívánt pozíciót el nem éri.
4. A lapos véső adott pozícióban történő rögzítéséhez engedje el az állítógyűrűt.

Kezelés

FIGYELMEZTETÉS!

Alkatrészek cseréje és tisztítás esetén, valamint ha nem használja, kapcsolja ki a terméket és válassza le a hálózati áramról.

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

A termék kezelése során mindig viseljen védőkesztyűt és csak eredeti alkatrészeket használjon. A termék ellenőrzése, karbantartása és tisztítása előtt mindig kapcsolja ki a terméket, szüntesse meg az áramellátását és várja meg, míg lehül!

A termék használata

(G ábra)

FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

A véső ^12/13 a működés során elakadhat. Ennek következtében a főfogóhoz ^3 és a segédfogóhoz ^5 nagy erők juthatnak. Mindig ügyeljen a biztos állásra.
Működés közben tartsa a terméket mindkét kezével erősen.
Kapcsolja ki a terméket, mielőtt azt az elektromos hálózatra csatlakoztatja.

⚠️ FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

Az üzemeltetés során ne fejtsen ki túl nagy erőt. Az csökkenti a vésés erejét és túlzott rezgéseket kelt, melyek továbbjutnak a főfogóra és a segédfogóra.

MEGJEGYZÉS

A fellépő rezgéseket egy beépített rezgéstompító képes csökkenteni.
A főfogón 3 és a segédfogón 5 lévő markolat javítja a csúszás elleni biztonságot. Ez jobb fogást és kezelhetőséget biztosít a terméknek.
Az elektromos vezetéket ^4 mindig a termék mögött helyezze el.

☐ Vízszintes munkahelyzet: Az egyik kezével a segédfogót 5, a másikkal a főfogót 3 fogja.
☐ Függőleges munkahelyzet: Tartsa meg a főfogót mindkét kezével.

A termék be- és kikapcsolása

(F ábra)

□ Bekapcsolás: Nyomja meg a kapcsolóravaszt 2 lefelé
☐ Kikapcsolás: Engedje fel a kapcsolóravaszt.

Folyamatos működés:

1. Nyomja meg és tartsa lenyomva a kapcsolóravaszt.

2. A folyamatos működés elindításához nyomja meg a kapcsolózárat 1. A kapcsolóravasz ekkor berögzül.

3. A folyamatos működés leállításához nyomja le a kapcsolóravaszt, majd engedje fel.

Hibaelhárítás

Probléma Ok Megoldás
A véső 12/13 kiesik.	A vésőtartó 10nem rögzül be.
A termék nem működik.	Nincs áramellátás.
	A szénkefék elhasználódtak.
	A motor meghi-básodott.
A termék teljesítménye rossz.	A véső 12/13 tompa.
	A termékre túl nagy nyomást gyakorolt.
	A véső 12/13 és a vésőtartó 10 nincs megkenve.

● Tisztítás és karbantartás

⚠️ FIGYELMEZTETÉS!

Alkatrészek cseréje és tisztítás esetén, valamint ha nem használja, kapcsolja ki a terméket és válassza le a hálózati áramról.

Tisztítás és ápolás

MEGJEGYZÉS

A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító vagy fertőtlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.
Tisztítás előtt hagyja a terméket lehúlni.

MEGJEGYZÉS

Ügyeljen arra, hogy ne jussanak folyadékok a termék belsejébe.
A terméket mindig tartsa tisztán, szárazon, olajtól és kenőanyagoktól mentesen. Minden használat után és tárolás előtt távolítsa el a port.
A rendszeres és szakszerű tisztítással biztosíthatja a termék biztonságos használatát, valamint azzal az élettartamát is meghosszabbítja.

☐ A terméket tisztítsa egy száraz ruhával. A nehezen hozzáférhető helyekhez használjon egy puha kefét.

☐ Különösen fontos a szennyeződések és a por eltávolítása a szellőzőnyílásokból egy ruha vagy egy puha kefe segítségével.

A szellőzőnyílások legyenek mindig tiszták.

☐ Tisztítsa meg a vésőtartót 10 rendszeresen. Kenje be a vésőtartót enyhén zsiradékkal 11.

- Karbantartás

⚠️ FIGYELMEZTETÉS! SÉRÜLÉSVESZÉLY!

Ha a termék elektromos vezetéke 4 megsérül, a veszélyek elkerülése érdekében azt a gyártónak, annak az ügyfélszolgálatának, vagy egy hasonló képzettségű szakembernek kell kicserélnie.

□ Minden használat előtt és után ellenőrizze a terméket és alkatrészeit (pl. a szerszámbetéteket), hogy azok nincsenek-e elkopva vagy nem sérültek-e meg. Szükség esetén cserélje ki ezeket újakra. Ehhez vegye figyelembe a műszaki követelményeket is (lásd a „Műszaki adatok” c. részt).

□ Kenés: Kenje be a vésőt 12/13 és a vésőtartót 10 enyhén zsiradékkal 11.

Javítás

☐ A termék nem tartalmaz olyan részeket, melyeket a felhasználó megjavíthat. A termék átvizsgálásához vagy szereléséhez forduljon egy képzett szakemberhez.

Tárolás

□ Kapcsolja ki a terméket. Hagyja a terméket lehűlni.

☐ Tisztítsa meg a terméket (lásd a „Tisztítás” c. részt).

☐ A terméket és alkatrészeit tárolja sötét, száraz, fagymentes és jól szellőző helyen.

☐ A terméket tárolja gyermekek számára nem elérhető helyen.

Hosszú távú (3 hónapot meghaladó) tárolás esetén az optimális hőmérsékletnek +20 és +26 °C között kell lennie.

☐ A terméket tárolja a hordozókofferében 14.

Szállítás

□ Kapcsolja ki a terméket. Hagyja a terméket lehűlni.

☐ A terméket a hordozókofferében 14 szállítsa.

☐ Óvja a terméket az ütődésektől, rázkódásoktól, melyek különösen a szállítás során a járművekben érhetik.

Rögzítse a terméket, hogy az ne tudjon elcsúszni vagy eldőlni.

- Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye fi gyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok/20–22: papír és karton/80–98: kötőanyagok.

Termék:

FR + +

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik.

A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (IAN 480068_2410) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 480068_2410 beírásával juthat el az Ön termékének használati útmutatójához.

PDF ONLINE parkside-diy.com

Szerviz

HU Szerviz Magyarország

Tel.: [phone]

E-mail: [e-mail]

EU-megfelelőségi nyilatkozat

EU-MEGFELELŐSÉGI NYILATKOZAT (480068_2410. sz.)

IAN:	480068_2410
Termékazonosító:	"PARKSIDE" Bontókalapács
Típusszám:	HG10128

A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

2006/42/EK irányelve

2000/14/EK irányelve

2014/30/EU irányelve

2011/65/EU irányelve az összes kapcsolódó módosítással

Az alkalmazott harmonizált szabványokra hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot tettek:

Szám / vonatkozó részek

2006/42/EK irányelve

EN 62841-1:2015/A11:2022

EN IEC 62841-2-6:2020/A11:2020

2014/30/EU irányelve

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

A fent ismertetett nyilatkozat tárgya megfelel az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. június 8-i 2011/65 / EU európai parlamenti és tanácsi irányelvnek:

Szám / vonatkozó részek

EN IEC 63000:2018

Megfelelőség-értékelési eljárás/ adott esetben az értesített szerv neve és címe: Annex VI, TÜV SÜD Industrie Service GmbH (NB 0036), Westendstraße 199, 80686 München, Germany

Mért hangteljesítményszint a típust képviselő egyetlen berendezésen: 98.8 dB(A)

A berendezés szavatolt hangteljesítményszintje: 103 dB(A)

A műszaki dokumentáció tulajdonosa: OWIM GmbH & Co.KG

A nyilatkozatot a nevében és megbízásában írták alá:

A jelen megfelelőségi nyilatkozatot a gyártó kizárólagos felelősségére bocsátják ki.

Az eredeti megfelelőségi nyilakozat fordítása

Neckarsulm

Hely Dátum

17.01.2025

ppa. Stefan Haensel ppa. Jens Buchheim eghatalmazott aláíró meghatalmazott aláíró

ppa. Stefan Haensel meghatalmazott aláíró

ppa. Jens Buchheim meghatalmazott aláíró

HU

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG10128

Version: 03/2025

PDF ONLINE parkside-diy.com
