HASZNÁLATI ÚTMUTATÓ SinePower DSP 212 DOMETIC

Szerelési és használati útmutató ..... 233

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 234
2 Általános biztonsági információk 234
3 A csomag tartalma 238
4 Rendeltetésszerű használat. 238
5 Müszaki leírás 239
6 Az inverter felszerelése....240
7 Az inverter csatlakoztatása .....241
8 Az inverter használata 242
9 Az inverter karbantartása és tisztítása 243
10 Hibaelhárítás 244
11 Szavatosság. 245
12 Leselejtezés.... 245
13 Müszaki adatok 246

1 Szimbólumok magyarázata

VESZÉLY!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

2 Általános biztonsági információk

2.1 Általános biztonság

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• szerelési vagy csatlakozási hiba
• a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

Elektromos készülékek használata előtt vegye figyelembe az alábbi alapvető biztonsági intézkedéseket az alábbi veszélyek elleni védelem érdekében:

• áramütés
  •tüzveszély
  • sérülések

2.2 Alapvető biztonság

VESZÉLY!

- Tüz esetén elektromos készülékek oltására alkalmas tüzoltó készüléket használjon.

FIGYELMEZTETÉS!

• A készüléket csak rendeltetésszerűen használja.
• Ügyeljen arra, hogy a piros és fekete kapocs soha ne érintkezzen egymással.
• Az alábbi esetekben mindig húzza ki a készülék csatlakozódugóját a hálózati aljzatból:

– minden tisztítás és karbantartás előtt
- biztosítékcsere előtt

• Ha a készüléket szétszereli:

– Oldja meg az összes csatlakozót.
– Biztosítsa, hogy az összes be- és kimenet feszültségmentes legyen.

• Ha a készüléken vagy a csatlakozókábelen látható sérülések vannak, akkor a készüléket nem szabad üzembe helyezni.
• Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
• Javításokat csak szakemberek végezhetnek a készüléken. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
• Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.

- Az elektromos készülék nem gyerekjáték!

Úgy tárolja és használja a készüléket, hogy gyermekek ne férhessenek hozzá.

- A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.

FIGYELEM!

• Üzembe helyezés előtt hasonlítsa össze a feszültségadatokat a típus-táblán a meglévő energiaellátással.

• Ügyeljen arra, hogy más tárgyak ne okozhassanak rövidzárlatot a készülék érintkezőinél.

• Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.

• A készüléket száraz és hűvös helyen tárolja.

2.3 Biztonság a készülék felszerelésénél

VESZÉLY!

- Ne szerelje fel a készüléket olyan területeken, ahol gáz- vagy porrobbanás veszélye áll fenn.

VIGYÁZAT!

- Ügyeljen a biztonságos elhelyezésre! A készüléket úgy kell biztonságosan felállítani, hogy ne borulhasson fel és ne eshessen le.

FIGYELEM!

• Ne helyezze ki a készüléket hőforrás (napsugárzás, fűtés stb.) hatásának. Ezáltal elkerülheti a készülék további felmelegedését.
• A készüléket száraz és fröccsenő víz ellen védett helyen állítsa fel.

2.4 Biztonság a készülék elektromos csatlakoztatása során

VESZÉLY! Áramütés miatti életveszély!

- Ha elektromos berendezéseken dolgozik, biztosítsa, hogy legyen valaki a közelben, aki vészhelyzetben segítséget nyújthat.

FIGYELMEZTETÉS!

• Az inverterhez csak egy fogyasztót csatlakoztasson. Kettő, vagy több fogyasztó csatlakoztatásakor rövidzárlat történhet.
• Ügyeljen a kielégítő vezeték-keresztmetszetre!
• A vezetékeket úgy vezesse, hogy azokat ajtók vagy motorháztetők ne sérthessék meg.
  Becsípődött kábelek életveszélyes sérüléseket okozhatnak.

VIGYÁZAT!

- A vezetékeket úgy helyezze el, hogy ne keletkezzen botlásveszély és a kábel ne sérülhessen meg.

FIGYELEM!

• Ha vezetékeket lemezburkolatokon vagy más éles peremű falakon kell átvezetnie, akkor használjon csöveket vagy átvezetőket.
• Ne vezessen 230 V-os hálózati vezetéket és 12 V-os egyenáramú vezetéket azonos kábelcsatornában (csőben).
• Ne a vezetékeket lazán vagy élesen megtörve.
• A vezetékeket jól rögzítse.
• A vezetékekre ne fejtsen ki húzóerőt.

2.5 Biztonság a készülék üzemeltetése során

VESZÉLY! Áramütés miatti életveszély!

- Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Ez mindenek előtt a váltakozó áramú hálózatról történő üzemeltetés során érvényes.

FIGYELMEZTETÉS!

- A készüléket kizárólag zárt, jól szellőztetett helyiségekben használja.

VIGYÁZAT!

- Ne használja a készüléket - sótartalmú, nedves vagy vizes környezetben - agresszív gőzök közelében - éghető anyagok közelében, - robbanásveszélyes területeken

• Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.
• A készüléken végzendő munkák előtt mindig szakítsa meg az áramellátást.
• Vegye figyelembe, hogy a készülék részei egy védőberendezés (biztosíték) kioldása esetén is még feszültség alatt állhatnak.
• Ne oldjon meg kábeleket, ha a készülék még üzemben van.

FIGYELEM!

• Ügyeljen arra, hogy a készülék levegőbevezető és -kivezető nyílásai ne legyenek elfedve.
  • Gondoskodjon a megfelelő szellőzésről.

3 A csomag tartalma

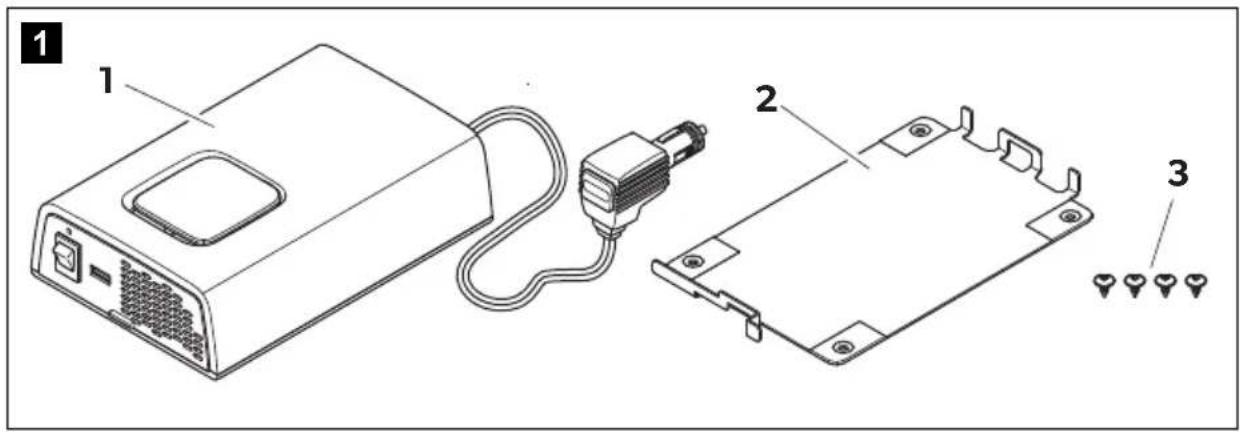

Tétel / 1. ábra, Megnevezés 3. oldal

1 Szinuszos inverter
2 Rögzítés
3 Rögzítőcsavarok
- Kezelési útmutató

4 Rendeltetésszerű használat

FIGYELMEZTETÉS!

Az invertert nem szabad olyan járműben használni, amelynél az akkumulátor pluszpólusa a karosszériával össze van kötve.

Az inverterek egyenáram 230-V, 50 Hz váltóárammá történő átalakítására használhatók:

Az USB-csatlakozóról USB-porttal rendelkező, akkumulátorról üzemelő készülékek (5 V, 2000 mA) tölthetők fel.

Ez a készülék kizárólag járművekben való használatra alkalmas.

5 M ü s z a k i l

Az inverterek bárhol üzemeltethetők, ahol rendelkezésre áll egyenáramú csatlakozó.

A kimeneti feszültség megfelel a háztartások dugaszolóaljzataiból nyerhető értéknek (tiszta szinuszfeszültség, torzítási tényező < 5%).

Vegye figyelembe a tartós kimeneti teljesítményre és a kimeneti csúcsteljesítményre vonatkozó értékeket, lásd a „Műszaki adatok” fej., 246. oldal fejezetben. Magasabb teljesítményigényű készülékeket nem szabad csatlakoztatni.

MEGJEGYZÉS

Elektromos hajtással rendelkező készülékek (például fúrógép, hűtőgép stb.) csatlakoztatásánál vegye figyelembe, hogy ezek az induláshoz az adattáblán megadott értéknél nagyobb teljesítményt igényelnek.

Az inverter különböző védőmechanizmusokkal rendelkezik:

• Túlfeszültség-védelem: Az inverter kikapcsol, ha a feszültségérték a kikapcsolásérték fölé emelkedik. Csak a feszültség újraindítási érték alá csökkenése esetén indul újra.
• Alacsony feszültség védelem: Az inverter kikapcsol, ha a feszültségérték a kikapcsolásérték alá süllyed. Csak a feszültség újraindítási érték fölé növekedése esetén indul újra.
• Túlmelegedés-védelem: Az inverter kikapcsol, ha a készülékben uralkodó vagy a hűtőtesteken fennálló hőmérséklet túllép egy kikapcsolási értéket. Csak a feszültség újraindítási érték fölé növekedése esetén indul újra.
• Túlterhelés-védelem és rövidzárlat-védelem: Az inverteren lévő LED üzemzavart jelez, ha túl nagy terhelés van rácsatlakoztatva vagy rövidzárlat jött létre.

MEGJEGYZÉS

Az egyes kapcsolási értékeket lásd: „Műszaki adatok” fej., 246. oldal.

5.1 Kezelőelemek

Tétel / 2. ábra, Leírás 3. oldal

1 Főkapcsoló: Be- és kikapcsolja a készüléket

2 Állapotjelző LED: Lásd: „Üzemi jelzések“ fej., 243. oldal

5.2 Csatlakozók

MEGJEGYZÉS

Az ábrán a kontinentális európai piacokra készült változat látható.

Tétel / 2. ábra, Leírás 3. oldal

3 USB csatlakozó

4 Váltakozó áramú aljzat

5 Egyenáramú dugasz

6 Ventilátor (hátoldal)

7 Csak DSP412, DSP424: Külső kapcsoló csatlakozója

6 Az inverter felszerelése

6.1 Szerelési útmutatások

A felszerelési hely kiválasztásánál vegye figyelembe a következő megjegyzéseket:

• Az inverter vízszintesen és függőlegesen is felszerelhető.
• Az invertert nedvességtől védett helyen kell beépíteni.
• Az invertert nem szabad gyúlékony anyagokat tartalmazó környezetekben beépíteni.
• Az invertert nem szabad poros környezetekben beépíteni.

• A beépítési helynek jól kell szellőznie. Zárt helyiségekben történő telepítés esetén befúvásos és elszívásos szellőzésről kell gondoskodni. Az inverter körüli szabad távolság legalább 5 cm legyen (3. ábra, 4. oldal).

• Az inverter alsó oldalán lévő levegőbevezető nyílás és a hátsó oldalán lévő levegőkivezető nyílás szabadon kell hogy maradjon.

• 40 °C-nél magasabb környezeti hőmérséklet esetén (pl. motortér vagy fűtéstér, közvetlen napsugárzás), az inverter maximális kimeneti teljesítménye csökken. Így az inverter túlterhelődés miatt lekapcsolhat.

- A felszerelési felületnek simának és kellő szilárdságúnak kell lennie.

FIGYELEM!

Furatok készítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozta-e a jármű elektromos kábeleinek vagy más alkatrészeinek sérülését.

6.2 Az inverter felszerelése

▶ Az invertert az ábrán látható módon szerelje fel (4. ábra, 4. oldal).

7 Az inverter csatlakoztatása

FIGYELMEZTETÉS!

Az inverterhez csak egy fogyasztót csatlakoztasson. Két vagy több fogyasztót csak villanyszerelő csatlakoztathat a helyi áramütésvédelmi rendelkezések figyelembe vétele mellett.

FIGYELEM!

• A polaritás felcserélése esetén az egyik biztosíték kiég, ezt a Dometic szervizzel kell kicseréltetni. Ezen kívül az elektronikus rendszer is károsodhat.
• Vegye figyelembe, hogy az invertert csak a következő feszültséggel szabad üzemeltetni:
  -DSP212, DSP412: 12 V=
• DSP224, DSP424: 24 V=

▶Az invertert az ábrán látható módon csatlakoztassa:

– Az akkumulátor csatlakoztatása:

DSP212, DSP224: 5. ábra, 5. oldal

DSP412, DSP424: 6. ábra, 5. oldal

- Fogyasztók csatlakoztatása: 7. ábra, 6. oldal

Be-, és kikapcsolást végző külső kapcsoló csatlakoztatása (csak DSP412, DSP424)

MEGJEGYZÉS

Amint bekapcsolja a külső, vagy a főkapcsolót (2. ábra 1, 3. oldal) az inverter bekapcsol. Ha a vezérlést kizárólag a külső kapcsoló kell hogy végezze, akkor a főkapcsolót „0” állásba kell kapcsolni.

▶ A külső kapcsolót az ábrán látható módon csatlakoztassa (8. ábra, 6. oldal).

8 Az inverter használata

VIGYÁZAT!

A fogyasztók csatlakoztatásakor vegye figyelembe a vonatkozó rendelkezéseket.

8.1 Az inverter bekapcsolása

▶ A főkapcsolóval (2. ábra 1, 3. oldal) kapcsolja be az invertert („l” állás) ...
▶ ... vagy (csak DSP412, DSP424) a külső kapcsolóval kapcsolja be az invertert (opcionális).
√ Világít a kék állapotjelző LED (2. ábra 2, 3. oldal).
√ A fogyasztó váltóáramú áramellátást kap.

USB-porttal rendelkező készülék feltöltése

MEGJEGYZÉS

Vegye figyelembe az USB-csatlakozón tölteni kívánt készülék használati útmutatójában leírtakat.

▶Az ábrán látható módon csatlakoztassa a készüléket az inverter USB-csatlakozójához (9. ábra, 7. oldal).

8.2 Üzemi jelzések

A kék LED (2. ábra 2, 3. oldal) az inverter üzemállapotát jelzi.

Jelzés Bemeneti feszültség

Folyamatosan világít Normál üzem

Lassan villog, rövid megszakítással

Az inverter túlmelegedett/túlterhelődött

Gyorsan villog Túlfeszültség/alacsony feszültség

Ki Egyéb hiba

9 Az inverter karbantartása és tisztítása

FIGYELEM!

Ne használjon éles vagy kemény eszközöket vagy tisztítószereket a tisztításhoz, mivel azok a termék sérülését okozhatják.

▶Alkalmanként tisztítsa meg a terméket nedves ruhával.

10 Hibaelhárítás

FIGYELMEZTETÉS!

Ne nyissa ki a készüléket. Áramütés veszélyének teszi ki magát!

MEGJEGYZÉS

Az inverter részletes adataira vonatkozó kérdésekkel forduljon a gyártóhoz (a címeket lásd az útmutató hátoldalán).

A LED (2. ábra 2, 3. oldal) hibát jelez:

LED jelzés Ok Elhárítás
Gyorsan villog Túl magas bemeneti feszültség	Ellenőrizze és csökkentse a bemeneti feszültséget.
	Túl alacsony bemeneti feszültség	Az akkumulátor utántöltést igényel.Ellenőrizze a vezetékeket és a csatlakozásokat.
Hosszan világít, rövid megszakítás-sal	Túlmelegedés Kapcsolja ki az invertert és a fogyasztót.Várjon kb. 5 – 10 percet, majd kapcsolja be újból az invertert fogyasztók nélkül.Csökkentse a terhelést és gondoskodjon az inverter jobb szellőzéséről. Ezt követően kapcsolja be újból a fogyasztót.
	Túl magas terhelés Kapcsolja ki az invertert és távolítsa el a fogyasztót.Kapcsolja be újból az invertert fogyasztó nélkül. Ha ezt követően már nincs túlter-heléses kijelzés, akkor a fogyasztónál fel-lépett rövidzárlat áll fenn vagy a teljes terhelés nagyobb volt az adatlapon meg-adott teljesítményél.Ellenőrizze a vezetékeket és a csatlakozásokat.

Ki Egyéb hiba Forduljon a vevőszolgálathoz.

11 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

12 Leselejtezés

▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

13 Müszaki adatok

A következő műszaki adatok az összes inverterre vonatkoznak:

Kimeneti feszültség:	230 V~ ± 10 %, tiszta szinuszhullám (torzítási tényező < 5%)
Kimeneti frekvencia: 50 Hz ± 0,5 Hz
Maximális hatásfok: >90 %
Hőelvezetés: hőmérséklet-, és terhelésvezérelt ventilátor
Környezeti hőmérséklet, üzem: 0 °C és +50 °C között
Környezeti hőmérséklet, tárolás:	-30 °C és +70 °C között
Légnedvesség: 0 – 95 %, nem kondenzálódó
Vizsgálat / tanúsítvány:

	DSP212 D	SP412 DSP2	24 DSP424
Cikkszám: 9600002603	9600003593	96000025419600003595	96000025409600003594	96000025429600003596
Névleges bemeneti feszültség:	12 V---		24 V---
Bemeneti feszültségtartomány:	10 – 16,5 V---		20 – 33 V---
Névleges teljesítmény:	150 W	350 W	150 W	350 W
Maximális teljesítmény1 perc időtartamig:	170 W	400 W	170 W	400 W
Csúcsteljesítmény1 másodperc időtartamig:	300 W	700 W	300 W	700 W
Üresjárati áramfelvétel:	<0,6 A	<0,6 A	<0,4 A	<0,4 A
Méretek(szélesség x mélység x mag asság):	10. ábra, 7. oldal
Súly:	1,1 kg	1,2 kg	1,1 kg	1,2 kg

Védőberendezések

	12 V 24 V
Bemenet: Alacsony feszültség
Váltakozó áramú kimenet: Túlfeszültség, rövidzárlat, túlterhelés
Hőmérséklet: Lekapcsolás
Rövidzárlat védelem: igen, lpk

Túlfeszültség-védelem

Készülék	Túlfeszültség
	Lekapcsolás Újraindítás
DSP212, DSP412 16,5 V 15,5 V
DSP224, DSP424 33 V 31 V

Alacsony feszültség védelem

Készülék	Alacsony feszültség
	Lekapcsolás Újraindítás
DSP212, DSP412 10 V 12 V
DSP224, DSP424	20 V	24 V

Készüléke aktuális EU megfelelőségi nyilatkozatát a dometic.com honlap vonatkozó termékoldalán találhatja meg, vagy közvetlenül a gyártótól szerezheti be (lásd a hátoldalon).

AUSTRALIA

Mail: [e-mail]

ITALY
