HASZNÁLATI ÚTMUTATÓ EOF5C50BV ELECTROLUX

HU Használati útmutató | Sütő 128

КК Колдану туралы нускаулары | Тумшапеш 149

Üdvözöljük az Electrolux honlapján! Köszönjük, hogy a mi készülékünket választotta.

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:

www.electrolux.com/support

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK.... 128
2. BIZTONSÁGI UTASÍTÁSOK....130
3. ÜZEMBE HELYEZÉS....133
4. TERMÉKLEÍRÁS....134
5. KEZELÖPANEL.... 134
6. AZ ELSŐ HASZNÁLAT ELŐTT.... 135
7. NAPI HASZNÁLAT....136
8. ÓRAFUNKCIÓK....137
9. TARTOZÉKOK HASZNÁLATA.... 138
10. TOVÁBBI FUNKCIÓK.... 139
11. HASZNOS TANÁCSOK ÉS JAVASLATOK.... 139
12. ÁPOLÁS ÉS TISZTÍTÁS.... 142
13. HIBAELHÁRÍTÁS 146
14. MÜSZAKI ADATOK....146
15. ENERGIAHATÉKONYSÁG....146
16. KÖRNYEZETVÉDELMI TUDNIVALÓK....147

1. ⚠BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és fogyatékkal élő személyek biztonsága

- Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban

az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• Gondoskodni kell a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehüléskor.
• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• A készülék kizárólag ételkészítési célra szolgál.
• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.
• Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.
• A készülék üzembe helyezését és a hálózati kábel cseréjét csak képesített személy végezheti el.
• A bútorba való beépítés előtt ne használja a készüléket.
• Bármilyen karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.

• Ha a tápkábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy elektromos veszélyhelyzet álljon elő.

• FIGYELEM: Az izzó cseréje előtt győződjön meg arról, hogy a készülék ki van kapcsolva, hogy megelőzze áramütést.

• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. Ügyeljen arra, hogy ne érintse meg a fűtőelemeket vagy a sütőtér felületét.
• Amikor a sütőből kiveszi vagy behelyezi a tartozékokat vagy edényeket, mindig használjon konyhai edényfogó kesztyűt.
• A polctartók eltávolításához először a polctartó elejét, majd a hátulját húzza el az oldalfaltól. A polctartókat a kiszereléssel ellentétes sorrendben helyezze vissza.
• A készülék tisztításához ne használjon nagy nyomású gözt.
• Ne használjon súrolószert vagy éles fém kaparóeszközt a sütőajtó üvegének tisztítására, mivel ezek megkarcolhatják a felületet, ami az üveg megrepedését eredményezheti.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Üzembe helyezés

FIGYELMEZTETÉS!

A készüléket csak képesített személy helyezheti üzembe.

• Távolítsa el az összes csomagolóanyagot.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• Soha ne húzza a készüléket a fogantyújánál fogva.
• A készüléket az üzembe helyezési követelményeknek megfelelő, biztonságos helyre telepítse.
• Tartsa meg a minimális távolságot a többi készüléktől és egységtől.
• A készülék felszerelése előtt ellenőrizze, hogy annak ajtaja akadálytalanul nyithatóe.
• A készülék elektromos hütörendszerrel van felszerelve. Ezt az elektromos tápegységgel kell működtetni.

Konyhaszekrény minimális magassága (konyhaszekrény minimális magassága a munkalap alatt)	580 (600) mm
Konyhaszekrény szélessége	560 mm
Konyhaszekrény mélysége 550 (550) mm
Készülék elülső részének magassága	589 mm
Készülék hátulsó részének magassága	570 mm
Készülék elülső részének szélessége	594 mm
Készülék hátulsó részének szélessége	558 mm
Készülék mélysége 561 mm
Készülék beépített mélysége	540 mm
Mélység nyitott ajtónál 1007 mm
Szellőzőnyilás minimális mérete. A hátsó oldal alján elhelyezett nyílás	560x20 mm

Hálózati tápkábel hosszúsága. A kábel a hátsó oldal jobb sarkánál helyezkedik el

1100 mm

Rögzítőcsavarok 4x25 mm

2.2 Elektromos csatlakozás

FIGYELMEZTETÉS!

Tüz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
  • A készüléket kötelező földelni.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.

- Ügyeljen a hálózati csatlakozódugó és a hálózati kábel épségére. Amennyiben a készülék hálózati vezetékét ki kell cserélni, a cserét márkaszervizünknél végeztesse el.

- Ügyeljen arra, hogy a hálózati kábelek ne kerüljenek közel, illetve ne érjenek hozzá a készülék ajtajához vagy a készülék alatti rekeszhez, különösen akkor, ha a készülék működik, vagy ajtaja forró.

- A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.

- Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.

- Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.

- A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.

- Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból

eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.

• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.
• Ez a készülék hálózati csatlakozókábellel és dugasszal kerül szállításra.

Az üzembe helyezéshez vagy cseréhez használható vezetéktípusok Európa számára:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

A kábel keresztmetszetéhez nézze meg az adattáblán szereplő összteljesítményt. Hivatkozhat a táblára is:

Összteljesítmény(W)

Vezeték keresztmet-szet (mm2)

maximum 1380 3x0.75

maximum 2300 3x1

maximum 3680 3x1.5

A földelővezetéknek (zöld/sárga) 2 cm-rel hosszabbnak kell lennie a barna fázisnál és a kék semleges vezetéknél

2.3 Használat

FIGYELMEZTETÉS!

Sérülés-, égés-, áramütés- és robbanásveszély.

• Ne változtassa meg a készülék műszaki jellemzőit.
• Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi.
• Működés közben ne hagyja felügyelet nélkül a készüléket.
• Minden használat után kapcsolja ki a készüléket.
• Körültekintően járjon el, ha működés közben kinyitja a készülék ajtaját. Forró levegő távozhat a készülékböl.

• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.

• Ne gyakoroljon nyomást a nyitott ajtóra.

• Ne használja a készüléket munka- vagy tárolófelületként.
• Óvatosan nyissa ki a készülék ajtaját. Az alkoholtartalmú alkotóelemek alkoholos levegőelegyet hozhatnak létre.
• Ügyeljen arra, hogy szikra vagy nyílt láng ne legyen a készülék közelében, amikor kinyitja az ajtót.
• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.

FIGYELMEZTETÉS!

A készülék károsodásának veszélye áll fenn.

• A zománc károsodásának vagy elszíneződésének megelőzéséhez:
  – ne tegyen edényt vagy egyéb tárgyat közvetlenül a készülék sütöterének aljára.
  – ne tegyen alufóliát közvetlenül a készülék sütöterének aljára.
  – ne engedjen vizet a forró készülékbe.
  – a főzés befejezése után ne tárolja a nedves edényeket vagy az ételt a készülékben.
  – a tartozékok kivételekor vagy berakásakor óvatosan járjon el.

- A zománc vagy rozsdamentes acél elszíneződése nincs hatással a készülék teljesítményére.

- A nagy nedvességtartalmú sütemények esetében mély tepsit használjon a sütéshez. A gyümölcsök leve maradandó foltokat ejthet.

- Főzés közben a készülék ajtaját mindig tartsa csukva.

- Ha a készüléket bútorlap (pl. ajtó) mögött helyezi el, ügyeljen arra, hogy az ajtó soha ne legyen becsukva, amikor a készülék működik. A hő és a nedvesség felhalmozódhat a zárt bútorlap mögött, és ennek következtében károsodhat a készülék, a készülék borítása vagy a padló. Használat után ne csukja be addig a bútorlapot, míg a készülék teljesen le nem hült.

2.4 Ápolás és tisztítás

FIGYELMEZTETÉS!

Személyi sérülés, tűz vagy a készülék károsodásának veszélye áll fenn.

• Karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.
• Ellenőrizze, hogy lehült-e a készülék. Máskülönben fennáll a veszély, hogy az üveglapok eltörnek.
• A sütőajtó sérült üveglapját haladéktalanul cserélje ki. Forduljon a márkaszervizhez.
• Legyen óvatos, amikor az ajtót leszereli a készülékről. Az ajtó nehéz!
• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását.
• A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.
• Amennyiben sütötisztító aeroszolt használ, tartsa be a tisztítószer csomagolásán feltüntetett biztonsági utasításokat.
• Ne tisztítsa tisztítószerrel a katalitikus zománcréteget.

2.5 Belső világítás

FIGYELMEZTETÉS!

Vigyázat! Áramütés-veszély!

• A termékben található izzó(k)ra és a külön kapható pótizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.
• Ez a termék egy G energiahatékonysági osztályú fényforrást tartalmaz.
• Kizárólag az eredetivel megegyező műszaki jellemzőkkel rendelkező lámpát használjon.

2.6 Szolgáltatások

• A készülék javítását bízza a márkaszervizre.
• Mindig eredeti cserealkatrészt használjon.

2.7 Ártalmatlanítás

FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély.

• A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Válassza le a készüléket ez elektromos hálózatról.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.
• Szerelje le az ajtókilincset, hogy megakadályozza gyermekek vagy háziállatok készülékben rekedését.

3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

3.1 Beépítés

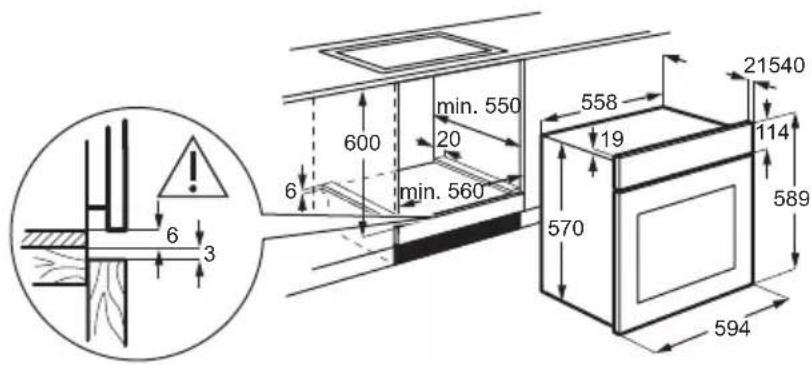

600 min. 550 20 6 min. 560 558 19 570 21540 114 589 594 3 6

(*mm)

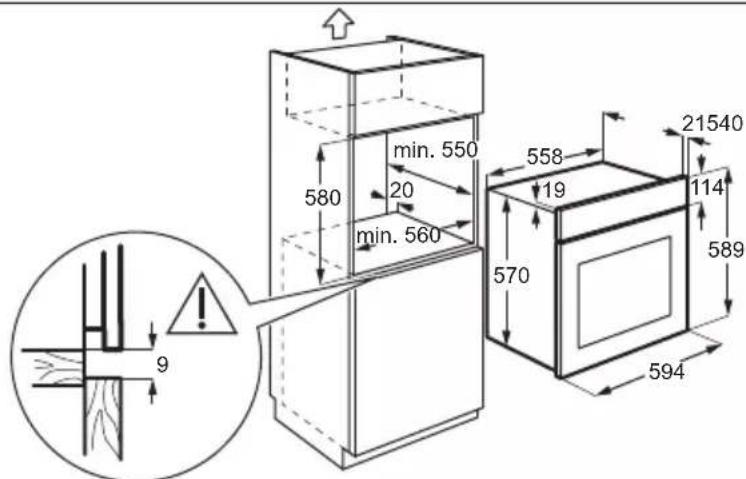

min. 550 580 20 min. 560 558 19 570 21540 114 589 594 9

(*mm)

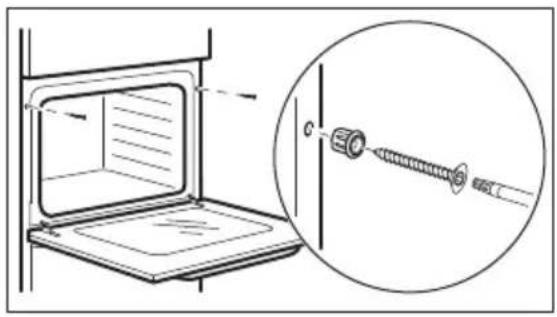

3.2 A sütő rögzítése a konyhaszekrényhez

4.1 Általános áttekintés

1 2 3 4 5 6 7 8 9 10 11 12 13

4.2 Tartozékok

• Sütőrács
Főzőedényekhez, tortaformákhoz, valamint hússütéshez.
• Sütő tálca
Tortákhoz és süteményekhez.
• Mély tepsi

5. KEZELÖPANEL

5.1 Visszahúzható gombok

A készülék használatához nyomja meg a gombot. A gomb kiugrik.

1 Kezelőpanel
2 Tápellátási lámpa / szimbólum
3 Sütőfunkciók szabályozógombja
4 Kijelző
5 Hőmérséklet-szabályozó gomb
6 Hőmérséklet-visszajelző / szimbólum
7 Szellőzési terület a hűtőventilátor számára
8 Fütöbetét
9 Lámpa
10 Ventilátor
11 Polctartó, eltávolítható
12 Sütötér mélyedése
13 Polcpozíciók

Sütemények és húsok sütéséhez, illetve zsírfelfogó edényként.

- Teleszkópos sínek

A teleszkópos sütősínek segítségével könnyebben lehet behelyezni és eltávolítani a polcokat.

5.2 Érzékelőmezők / Gombok

-	A pontos idő beállítása.
➊	Egy órafunkció beállítása.
+	A pontos idő beállítása.

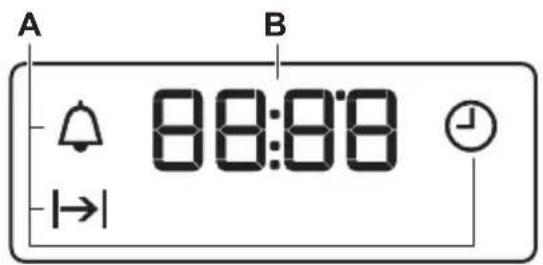

5.3 Kijelző

A B 88:08

A. Óra funkciók

B. Időzítő

6. AZ ELSŐ HASZNÁLAT ELŐTT

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

6.1 Az első használat előtt

Előmelegítés közben szagot és füstöt bocsáthat ki a sütő. Ügyeljen arra, hogy a helyiség szellőztetve legyen.

1. lépés 2. lépés

3. lépés

Óra beállítása A sütő tisztítása Melegítse elő az üres sütőt

1. , - hyomja meg a pontos idő beállításához. Körülbelül 5 másodperc elteltével a villogás megszűnik, a kijelző pedig a beállított időt mutatja.

2. Vegyen ki minden tartozékot a sütőtérből és a kivehető polc- tartót is távolítsa el.

3. Kizárólag mikroszálas ruhával, langyos vízzel és enyhe moso- gatószerrel tisztítsa meg a sütőt és a tartozékokat.

4. Állítsa be a maximális hőmérséklet ennél a funkcionál:☐ funkciót. Időtartam: 1 óra.

5. Állítsa be a maximális hőmérséklet ennél a funkcionál:☐ funkciót. Időtartam: 15 perc.
6. Állítsa be a maximális hőmérséklet ennél a funkcionál:☐ funkciót. Időtartam: 15 perc.

7. NAPI HASZNÁLAT

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

7.1 Hogyan állítsa be: Sütőfunkció

1. lépés A sütöfunkciók gombját forgassa el a sütöfunkció kiválasztásához.

2. lépés A hőmérséklet kiválasztásához fordítsa el a szabályozó gombot.

3. lépés Amikor a sütés véget ér, a sütő kikapcsolásához fordítsa a gombokat kikapcsolt helyzetbe.

7.2 Sütöfunkciók

Sütöfunkció Alkalmazás

0Kikapcsolt pozíció	A sütő ki van kapcsolva.
Sütő világítás	A sütőlámpa bekapcsolása.
Hőlégbefúvás,nagy hőfok	Sütés egyszerre maximum két sütőszinten, illetve aszalás.20-40 °C-kal alacsonyabbra állít-sa a sütő hőmérsékletét, mint ennél: Alsó + felső sütés.
Konvekciós levegő(nedves)	A funkciót arra tervezték, hogy energiát takarítson meg a főzés során. A funkció használatakor a sütőtér hőmérséklete eltérhet a beállított hőmérséklettől. A fűtési teljesítmény lecsökkenhet. További tudnivalókért olvassa el a „Napi használat” c. fejezetben ezt a részt; Megjegyzések: Kon-vekciós levegő (nedves).
Alsó sütés	Ropogós aljú sütemények készítéséhez és étel tartósításához.

Sütöfunkció Alkalmazás

Légkeveréses sütés	Többféle étel egyszerre történő sütése azonos főzési hömérsék-leten, egynél több polcmagassá-gon anélkül, hogy az egyik át-venné a másik izét.
Infrasütés	Nagy sült húsdarabok vagy nem kicsontozott szárnyas sütéséhez egy polcszinten. Csőben sütés-hez és pirításhoz.
Kiolvasztás	Élelmiszerek felolvasztásához (zöldségek és gyümölcsök). A felolvasztás időtartama a fa-gyasztott étel méretétől és mennyiségétől függ.
Alsó + felső sütés	Egy sütőszinten történő sütés-hez, valamint pörköléshez.
Grill	Vékony szelet élelmiszerek gril-lezéséhez és pirítós készítésé-hez.

7.3 Megjegyzések a Konvekciós levegő (nedves) funkcióhoz

A funkció megfelel a szabványok szerinti energiahatékonysági besorolásnak és az ökológiai kialakításra vonatkozó követelményeknek (EU 65/2014 és EU 66/2014). Vizsgálati módszerek az alábbi szabványoknak megfelelően:

IEC/EN 60350-1

A sütőajtót sütés közben be kell csukni, hogy a funkció ne legyen megszakítva, és hogy a sütő a lehető legnagyobb energiahatékonysággal működjön.

Főzési útmutatásokért olvassa el a „Hasznos tanácsok és javaslatok” című fejezetet, Konvekciós levegő (nedves). Általános energiatakarékossági javaslatokért olvassa el az „Energiahatékonyság” fejezet Energiatakarékosság c. részét.

8. ÓRAFUNKCIÓK

8.1 Óra funkciók

Óra funkció Alkalmazás
Napszak	A pontos idő beállításához, módosításához vagy ellenőrzéséhez.
Időtartam	Segítségével beállítható, hogy mennyi ideig működjön a sütő.
Percszámláló	Visszaszámlálás beállítása. Ez a funkció nincs hatással a sütő működésére. Bármikor, a sütő kikapcsolt állapotában is beállíthatja ezt a funkciót.

8.2 Órafunkciók beállítása

Napszak beállítása

∅ – villog, amikor a sütőt az elektromos hálózatra csatlakoztatja, vagy áramszünetet követően, illetve ha az óra nincs beállítva.

+, — nyomja meg az idő beállításához.Körülbelül 5 másodperc elteltével a villogás megszűnik, a kijelző pedig a beállított időt mutatja.

Hogyan módosítható: Napszak
1. lépés	➊ – nyomja meg többször a pontos idő módosításához.➌ villogni kezd.
2. lépés	+ , — nyomja meg az idő beállításához.Körülbelül 5 másodperc elteltével a villogás megszűnik, a kijelző pedig a beállított időt mutatja.

Időtartam beállítása
1. lépés Állítson be egy sütőfunkciót és a hőmérsékletet.
2. lépés	- nyomja meg többször a gombot. |→| villogni kezd.
3. lépés	+, - nyomja meg az időtartam beállításához.A kijelzőn a következő látható: |→| funkciót.|→| - a beállított idő leteltekor villogni kezd. Hangjelzés hallható, és a sütő kikapcsol.

1. lépés A jelzés kikapcsolásához nyomja meg bármelyik gombot.
2. lépés Fordítsa a gombokat kikapcsolt helyzetbe.

Percszámláló beállítása
1. lépés	! – nyomja meg többször a gombot. 📁 villogni kezd.

Percszámláló beállítása

2. lépés

+ , - nyomja meg az idő beállításához. A készülék 5 másodperc elteltével automatikusan elindítja a funkciót. Amikor a beállított idő véget ér, hangjelzés hallható.

1. lépés A jelzés kikapcsolásához nyomja meg bármelyik gombot.
2. lépés Fordítsa a gombokat kikapcsolt helyzetbe.

Hogyan törölje: Órafunkciók

1. lépés

- nyomja meg többször, míg villogni nem kezd az óra funkció szimbóluma.

2. lépés

Tartsa megnyomva az alábbi gombot: funkciót. Az órafunkció kijelzése néhány másodperc múlva eltűnik.

9. TARTOZÉKOK HASZNÁLATA

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

9.1 Tartozékok behelyezése

A felül található mélyedés a biztonságot növeli. Ezek a mélyedések megakadályozzák

a megbillenést. A polc körüli magas perem megakadályozza a főzőedény lecsúszását a polcról.

Sütörács:

Csúsztassa be a polcot a polctartó vezetősínjei közé, és ügyeljen arra, hogy lábai lefelé mutassanak.

Sütő tálca / Mély tepsi:

Csúsztassa be a tálcát a polctartó vezetősínjei közé.

Amikor a készülék üzemel, a hűtőventilátor automatikusan bekapcsol, hogy hűvösen tartsa a készülék felületét. Amikor kikapcsolja a készüléket, a hűtőventilátor továbbra is működhet, amig a készülék le nem hül.

10.2 Biztonsági termosztát

A sütő nem megfelelő használata vagy a részegységek meghibásodása veszélyes

túlmelegedést okozhat. Ennek megakadályozása céljából a sütő biztonsági hőkapcsolóval rendelkezik, amely megszakítja az áramellátást. A sütő a hőmérséklet csökkenése után automatikusan újra bekapcsol.

11. HASZNOS TANÁCSOK ÉS JAVASLATOK

i

Lásd a „Biztonság” című fejezetet.

11.1 Sütési javaslatok

A sütőben négy polcszint található.

A polcszintek számozása a sütő aljától felfelé történik.

Előfordulhat, hogy az új sütő az Ön korábbi készülékétől eltérően fogja sütni a húsokat vagy a süteményeket.

Sütemény sütése

Ne nyissa ki addig a sütő ajtaját, amíg a sütési idő 3/4-e el nem telt.

Ha egyszerre két tepsit használ, legyen egy üres szint közöttük.

A hagyományos Felső/alsó fűtés funkció ideális kenyérsütéshez az alaphőmérséklet mellett.

Hús és hal sütése

Nagyon zsíros húsok sütésekor használjon mély tepsit, hogy megóvja a sütőt a zsírfoltoktól, amelyek esetleg rá is éghetnek.

Hagyja a húst kb. 15 percig állni a szeletelés előtt, hogy a szaftja ne folyjon ki.

Hússütés közben a túlzott füstképződés megelőzése érdekében öntsön egy kis vizet a mély tepsibe. A füst lecsapódásának megelőzése érdekében mindig pótolja az elpárolgott vizet.

Főzési időtartamok

A sütés időtartama az étel fajtájától, annak állagától és mennyiségétől függ.

Az első időkben figyelje a sütés folyamatát. Találja meg a legjobb beállításokat (hőmérséklet-beállítás, sütési idő stb.) főzőedényeihez, receptjeihez és mennyiségeihez, miközben használja a készüléket.

11.2 Konvekciós levegő (nedves) - ajánlott tartozékok

Használjon sötét, nem visszatükröző felületű tepsiket és edényeket. Ezek jobb hőelnyerő képességűek, mint a világos színű és visszatükröző felületű edények.

Sötét, nem visszatükröző felülettel 28 cm-es átmérő

Sötét, nem visszatükröző fel- ülettel 26 cm-es átmérő

Kerámia 8 cm-es átmérő, 5 cm magasság

Sötét, nem visszatükröző felülettel 28 cm-es átmérő

11.3 Konvekciós levegő (nedves)

A legjobb eredmény érdekében használja az alábbi táblázatban szereplő ajánlásokat.

(°C) (perc)

Édes roládok, 12 db sütötálca vagy csepptálca 180 2 35 - 40

Péksütemény, 9 db sütötálca vagy csepptálca 180 2 35 - 40

Pizza, gyorsfagyasztott, 0,35 kg huzalpolc 220 2 35 - 40

Piskótatekercs sütőtálca vagy csepptálca 170 2 30 - 40

Csokoládés sütemény sütőtálca vagy csepptálca 180 2 30 - 40

Szufflé, 6 db kerámiapoharak huzalpolcon 200 3 30 - 40

Piskóta tortaalap tortaforma huzalpolcon 170 2 20 - 30

Piskótatorta sütőforma huzalpolcon 170 2 35 - 45

Párolt hal, 0,3 kg sütőtálca vagy csepptálca 180 3 35 - 45

Hal egészben, 0,2 kg sütőtálca vagy csepptálca 180 3 35 - 45

Párolt hús, 0,25 kg sütótálca vagy csepptálca 200 3 40 - 50

Saslik, 0,5 kg sütótálca vagy csepptálca 200 3 25 - 35

Cookie (amerikai cso- sütötálca vagy csepptálca 180 2 20 - 30 kis keksz), 16 db

Puszedli, 20 db sütótálca vagy csepptálca 180 2 40 - 45

Muffin, 12 db sütötálca vagy csepptálca 170 2 30 - 40

		(°C) (perc)
Sós aprósütemény, 16 db	sütőtálca vagy csepptálca 170 2 35 - 45
Teasütemény omlós tésztából, 20 db	sütőtálca vagy csepptálca 150 2 40 - 50
Kosárka, 8 db sütőtálca vagy csepptálca 170 2 20 - 30
Párolt zöldségek, 0,4 kg	sütőtálca vagy csepptálca 180 3 35 - 40
Vegetáriánus omlett pizzaserpenyő huzalpolcon 200 3 30 - 45
Mediterrán zöldségek, 0,7 kg	sütőtálca vagy csepptálca 180 4 35 - 40

11.4 Információ a bevizsgáló intézetek számára

Tesztek az IEC 60350-1 szabványnak megfelelően.

			(°C) (perc)
Aprósüte-mény, 16 db/tepsi	Alsó + felső sü-tés	Sütő tálca 3 170 20 - 35 -
Aprósüte-mény, 16 db/tepsi	Hölégbefúvás,nagy hőfok	Sütő tálca 3 160 20 - 35 -
Aprósüte-mény, 16 db/tepsi	Hölégbefúvás,nagy hőfok	Sütő tálca 1 és 3 160 20 - 35 -
Almáspite, 2 forma, átmérő: 20 cm	Alsó + felső sü-tés	Sütőrács 1 170 70 - 90 -
Almáspite, 2 forma, átmérő: 20 cm	Hölégbefúvás,nagy hőfok	Sütőrács 2 160 70 - 90 -
Piskóta ∅26 cm kerek sü-tőformában	Alsó + felső sü-tés	Sütőrács 2 170 35 - 45 -
Piskóta ∅26 cm kerek sü-tőformában	Hölégbefúvás,nagy hőfok	Sütőrács 2 160 35 - 45 -
Linzer Alsó + felső sü-tés		Sütő tálca 3 150 20 - 35 Melegítse elő a sütőt				10 percig
Linzer Hölégbefúvás,nagy hőfok		Sütő tálca 3 150 20 - 35 Melegítse elő a sütőt				10 percig

←

(°C) (perc)

i

Toast kenyér Grill Sütörács 3 max. 1 - 5 Melegítse elő a sütőt

10 percig

Marhahús hamburger, 6 darab, 0,6 kg

Grill Sütörács és csepptálca

3 max. 20 - 30 Helyezze a huzalpol-

cot a harmadik szintre, míg a csepptálcát a második szintre. A sü- tési idő félidejében for- dítsa meg az ételt. Melegítse elő a sütőt 10 percig

12. ÁPOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

12.1 Megjegyzések a tisztítással kapcsolatban

Tisztítószerek

A készülék előlapját csak meleg vízzel és enyhe tisztítószerrel, mikroszálas ronggyal tisztítsa. Tisztítsa meg és ellenőrizze a sütőtér kereténél körbefutó ajtótömítést.

A fémfelületeket háztartási tisztítószerekkel tisztítsa meg.

A szennyeződéseket enyhe mosogatószerrel távolítsa el. Ne juttassa azt a katalitikus felületekre.

Napi használat

A sütöteret minden használat után tisztítsa meg. A lerakódott zsír vagy egyéb maradvány tüzet okozhat.

A nedvesség lecsapódhat a készülékben vagy az ajtó üveglapján. A páralecsapódás csök-kentése érdekében a sütés megkezdése előtt 10 percig üzemeltesse a készüléket. Ne tárol-ja az ételeket 20 percnél tovább a készülékben. Használat után kizárólag mikroszálas törlő-ronggyal törölje szárazra a készülék belsejét.

Tartozékok

Minden használat után tisztítsa és szárítsa meg a tartozékokat. Kizárólag mikroszálas törlőronggyal, langyos vízzel és enyhe mosogatószerrel végezze a tisztítást. A tartozékokat tilos mosogatógépben tisztítani.

A tapadásmentes edény tartozékokat ne tisztítsa súroló hatású tisztítószerekkel vagy éles tárgyakkal.

12.2 Hogyan távolítsa el: Polctartók / katalitikus panelek

A sütő tisztításához vegye ki a polctartókat / katalitikus paneleket.

1. lépés Kapcsolja ki a sütőt, és várja meg, hogy lehüljön.
2. lépés Húzza el a polctartó elülső részét az oldalfaltól. Tartsa a polctartó hátulját és a katalitikus panelt a helyén. A katalitikus panelek nincsenek a sütő falaihoz rögzítve. Kieshetnek, amikor kiveszi a polctartókat.
3. lépés Húzza el a polctartó hátulját az oldal- faltól, majd vegye ki a polctartót.
4. lépés A polctartókat a kiszereléssel ellent- étés sorrendben helyezze vissza. A teleszkópos sütősíneken található végállás ütközők előre nézzenek.

12.3 Használata: Katalitikus tisztítás

A sütőtérben katalitikus panelek találhatók. A katalízis során a katalitikus panelek elnyelik a zsíros szennyeződéseket.

A katalitikus bevonat elszíneződése vagy a rajta megjelenő foltok nincsenek hatással a tisztításra.

Katalitikus tisztítás előtt

Kapcsolja ki a sütőt, és várja meg,hogy lehúljön.

Vegyen ki minden tartozékot a sütő- térből is távolítsa el.

Puha ruhával, langyos vízzel és eny-he mosogatószerrel tisztítsa meg a sütőtér alját és a sütőajtó üvegének belső oldalát.

Sütötisztítás katalitikus tisztítással

1. lépés 2. lépés 3. lépés
Állítsa be a funkciót és a sütő hő-mérsékletét: 250 °CIDőtartam: 1 ó	Tisztítás után forgassa a sütőfunkciókszabályozógombját kikapcsolt helyzet-be.	Miután a sütő lehült, nedves, pu-ha ruhával tisztítsa meg a sütöte-ret.

12.4 Eltávolítás és visszaszerelés: Ajtó

A sütő ajtajába két üveglap van beépítve. Az ajtó és belső üveglapja a tisztításhoz kivehetőek. Az üveglapok kiszerelése előtt olvassa el „Az ajtó eltávolítása és visszaszerelése” c. rész összes utasítását.

VIGYÁZAT!

Ne használja a sütőt az üveglapok nélkül.

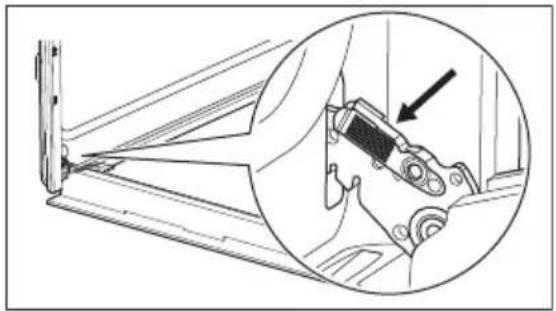

1. lépés Nyissa ki teljesen az ajtót, és fogja meg mindkét zsanért.

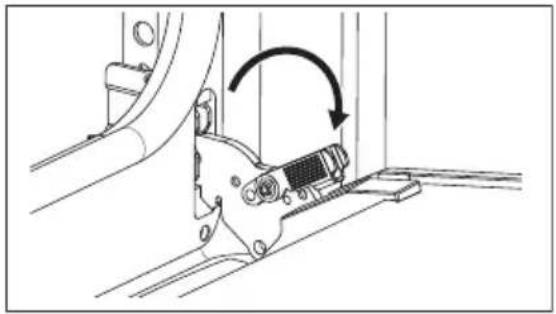

2. lépés Emelje fel és húzza a reteszeket, amíg be-kattannak.
3. lépés Csukja vissza a sütő ajtaját az első nyitási pozícióig (félig). Ezután emelje fel és húzza meg, majd vegye ki az ajtót a helyéről.

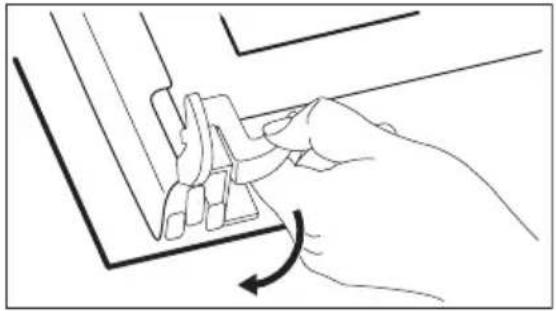

4. lépés Helyezze az ajtót egy stabil felületre terített puha ruhára, majd oldja ki a reteszelőrend-szert a belső üveglap kiszereléséhez.

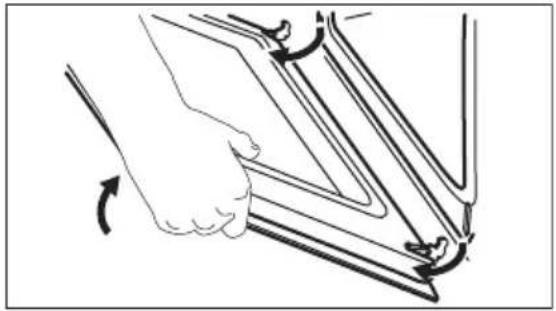

5. lépés A rögzítőket forgassa el 90°-kal, majd húzza ki azokat a helyükről.

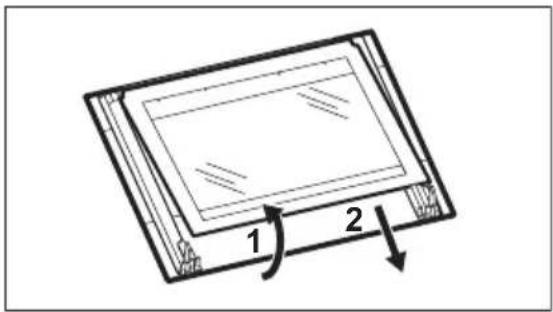

1. lépés Először emelje meg óvatosan, majd távolítsa el az üveglapot.

1 2

1. lépés Tisztítsa meg az üveglapokat mosogatószeres vízzel. Óvatosan törölje szárazra az üveglapokat. Az üveglapokat tilos mosogatógépben tisztítani.

2. lépés Tisztítás után tegye vissza az üveglapot és a sütőajtót a helyére.

Ha az ajtó helyesen van beszerelve, a reteszek zárásakor kattanás hallható.

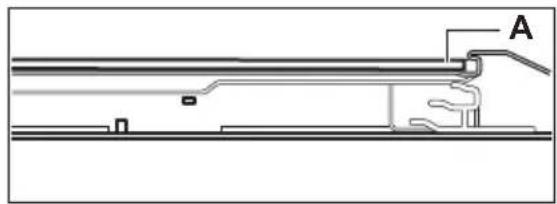

Helyes felszereléskor az ajtó diszléce kattanó hangot ad. Ellenőrizze, hogy a belső üveglapot megfelelően helyezte-e az ágyazatba.

12.5 Hogyan cserélje: Lámpa

FIGYELMEZTETÉS!

Vigyázat! Áramütés-veszély! Az izzó forró lehet.

A sütővilágítás izzójának cseréje előtt:

1. lépés 2. lépés 3. lépés

Kapcsolja ki a sütöt. Várja meg, míg Húzza ki a sütöt a hálózati aljzatból. Tegyen egy kendöt a sütötér aljára. a sütő lehül.

Hátsó lámpa

1. lépés Az üvegbura eltávolításához fordítsa azt az óramutató járásával ellentétes irányba.
2. lépés Tisztítsa meg az üvegbúrát.
3. lépés Cserélje ki az izzót egy megfelelő, 300 °C-ig hőálló izzóra.
4. lépés Szerelje fel az üvegbúrát.

13. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

13.1 Mi a teendő, ha...

A táblázatban nem szereplő bármilyen más esetben forduljon a márkaszervizhez.

Probléma Ellenőrizze, ha...

A sütő nem melegszik fel. Leolvadt a biztosíték.

Probléma Ellenőrizze, ha...

Megsérült az ajtó tömítése.	Ne használja a sütőt. Ve-gye fel a kapcsolatot egy hivatalos szervizzel.
A kijelzőn „12:00” látható. Áramkimaradás történt.Állítsa be a pontos időt.

A lámpa nem működik. Kiégett az izzó.

13.2 A szerviz számára szükséges adatok

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos márkaszervizhez.

A márkaszerviz számára szükséges adatok az adattáblán találhatóak. Az adattábla a sütötér elülső keretén található. Ne távolítsa el az adattáblát a készülék sütöterének keretéröl.

Javasoljuk, hogy írja ide az adatokat:

Modell (Mod.)	......
Termékszám (PNC)	......
Sorozatszám (S.N.)	......

14. MÜSZAKI ADATOK

14.1 Müszaki adatok

Feszültség 220 - 240 V

Frekvencia 50 - 60 Hz

15. ENERGIAHATÉKONYSÁG

15.1 Termékre vonatkozó információk és Termékismertető

Gyártó neve Electrolux

Modellazonosító	EOF5C50BV 944068239
	EOF5C50BX 944068238
	EOF5C50BZ 944068222

Energiahatékonysági szám 95.1

Energiahatékonysági osztály A

Villamosenergia-fogyasztás normal terhelés, alsó + felső sütés mellett	0.89kWh/ciklus
Energiafogyasztás normal terhelésnél, légkeveréses üzemmód mellett	0.78kWh/ciklus
Sütöterek száma 1
Hőforrás Elektromosság
Hangerő 65l
A sütő fajtája Beépíthető sütő
Tömeg	EOF5C50BV 29.4kg
	EOF5C50BX 30.5kg
	EOF5C50BZ 29.9kg

IEC/EN 60350-1 – Háztartási elektromos főzőkészülékek – 1. rész: Tűzhelyek, sütők, gözsütők és grillezők - A teljesítmény mérésére szolgáló módszerek.

15.2 Energiatakarékosság

A készülék több funkcióval is segít energiát megtakarítani a mindennapos főzés során.

Gondoskodjon arról, hogy a készülék működése közben az ajtó legyen becsukva. Sütés közben ne nyissa ki túl gyakran a készülék ajtaját. Tartsa tisztán az ajtótömítést, és ügyeljen rá, hogy megfelelően legyen a helyére rögzítve.

Fém főzőedényeket használjon az energiatakarékosság javítása érdekében.

Amikor lehetséges, kerülje a készülék előmelegítését.

Ha egyszerre több ételt készít, a sütések közötti szünet legyen a lehető legrövidebb.

Légkeveréses sütés

Amikor csak lehetséges, a sütőfunkciókat légkeveréssel használja az energiatakarékosság érdekében.

Maradékhő

A 30 percnél hosszabb ideig tartó sütés során a befejezés előtt 3 - 10 perccel csökkentse a készülék hőmérsékletét a minimum értékre. A készülékben levő maradékhő tovább folytatja a sütést.

A maradékhőt más ételek felmelegítéséhez is használhatja.

Ételek melegen tartása

A maradékhőt használhatja az étel melegen tartásához. Ehhez válassza a lehető legalacsonyabb hőmérséklet-beállítást.

Konvekciós levegő (nedves)

A funkciót arra tervezték, hogy energiát takarítson meg a sütés során.

16. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást.

Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A

tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre,

vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
