NAUDOJIMO INSTRUKCIJA EOF5C50BV ELECTROLUX

Lampa var būt karsta.

Sveiki atvykę i „Electrolux“ pasauli! Dékojame, kad išsirinkote mūsų prietaisą.

Čia rasite naudojimo patarimų, brošiūrų, informacijos apie trikčių šalinimą, aptarnavimą ir remontą:

www.electrolux.com/support

Galimi pakeitimai.

TURINYS

1. SAUGOS INFORMACIJA....192
2. SAUGOS INSTRUKCIJOS....194
3. |RENGIMAS.... 197
4. GAMINIO APRAŠYMAS.... 198
5. VALDYMO SKYDELIS.... 198
6. PRIEŠ NAUDODAMI PIRMAKART....199
7. KASDIENIS NAUDOJIMAS....199
8. LAIKRODŽIO FUNKCIJOS....200
9. PRIEDŲ NAUDOJIMAS....202
10. PAPILDOMOS FUNKCIJOS....203
11. PATARIMAL 203
12. PRIEŽIŪRA IR VALYMAS....206
13. TRIKČIŲ ŠALINIMAS....210
14. TECHNINIAI DUOMENYS....210
15. ENERGIJOS EFEKTYVUMAS....210
16. APLINKOS APSAUGA....211

1. ⚠SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ar žalą, patirtą dėl netinkamo prietaiso įrengimo ar naudojimo. Instrukciją visada laikykite saugioje ir pasiekiamoje vietoje, kad prireikus galėtumėte pasižiūrėti.

1.1 Vaikų ir pažeidžiamų žmonių sauga

- Vyresni nei 8 metų vaikai ir asmenys, turintys fizinių, jutiminių arba protinių sutrikimų, arba asmenys, kuriems trūksta patirties ar žinių, šį prietaisą gali naudoti tik prižiūrimi kitų arba gavę nurodymus, kaip saugiai naudotis prietaisu, jei jie supranta su prietaiso naudojimu susijusius pavojus. Mažesnių nei 8 metų vaikų ir asmenų, turinčių labai sunkią

ir sudėtingą negalią, negalima be priežiūros leisti būti šalia prietaiso.

• Būtina visą laiką prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su šiuo buitiniu prietaisu.
• Visas pakuotės medžiagas saugokite nuo vaikų ir tinkamai pašalinkite.
• DÈMESIO! Prietaisas ir jo pasiekiamos dalys naudojimo metu jkaista. Neleiskite vaikams ir naminiams gyvūnams būti šalia prietaiso jam veikiant arba vėstant.
• Jeigu prietaise yra apsaugos nuo vaikų įtaisas, jį reikia suaktyvinti.
• Vaikai be priežiūros negali atlikti prietaiso valymo ir naudotojo priežiūros darbų.

1.2 Bendrieji saugos reikalavimai

• Šis prietaisas yra skirtas tik maistui gaminti.
  • Tai buitinis prietaisas, skirtas naudoti patalpose, vienam šeimos ūkiui.
• Šį prietaisą galima naudoti biuruose, viešbučių kambariuose, nakvynės ar svečių namuose ir kitoje panašioje aplinkoje, kur prietaiso naudojimo intensyvumas neviršija įprasto buitinio naudojimo.
• Šį prietaisą įrengti ir pakeisti jo laidą privalo tik kvalifikuotas specialistas.
• Nenaudokite prietaiso, prieš jo irengimą balduose.
• Prieš vykdydami techninės priežiūros darbus, atjunkite prietaisą nuo maitinimo.
• Pasirūpinkite, kad pažeistą maitinimo laidą pakeistų tik gamintojas, jo įgalioto techninės priežiūros centro darbuotojai arba atitinkamos kvalifikacijos specialistai – kitaip gali kilti elektros smūgio pavojus.
• DÉMESIO: Pasirūpinkite, kad prieš keičiant lemputę prietaisas būtų išjungtas, kitaip galimas elektros smūgis.

• DĖMESIO: Prietaisas ir jo pasiekiamos dalys naudojimo metu įkaista. Būkite atsargūs ir nelieskite kaitinimo elementų ar prietaiso ertmės paviršių.

• Pagalbinius reikmenis arba indus iš orkaitės traukite ir į ją dékite mūvėdami karščiui atsparias pirštines.

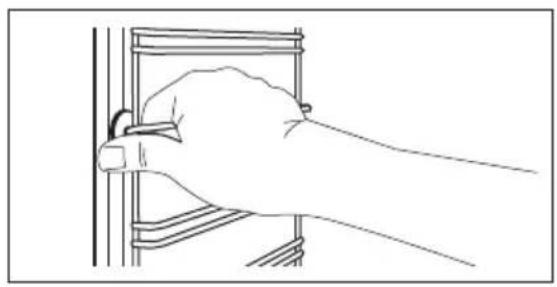

• Jei norite išimti padėklų laikiklius, pirmiausia iš šoninių sienelių ištraukite laikiklio priekį, o po to galą. Padėklų laikiklius atgal sudėkite priešinga tvarka.
  • Nenaudokite garintuvo prietaisui valyti.
• Durelių stiklo nevalykite šiurkščiu šveičiamuoju valikliu ar aštriomis metalinėmis grandyklėmis, nes galite subraižyti paviršių ir dėl to stiklas gali sudužti.

2. SAUGOS INSTRUKCIJOS

2.1 Irengimas

ISPÉJIMAS!

Ši prietaisą jrengti privalo tik kvalifikuotas asmuo.

• Nuimkite visas pakavimo medžiagas.
• Nejrenkite ir nenaudokite sugadinto prietaiso.
• Vadovaukitės su prietaisu pateiktomis jrengimo instrukcijomis.
• Visada būkite atsargūs, kai perkeliate prietaisą, nes jis yra sunkus. Visada mūvėkite apsaugines pirštines ir avėkite uždarą avalynę.
• Netraukite šio prietaiso už rankenos.
• [renkite prietaisą saugioje ir tinkamoje vietoje, atitinkančioje [rengimo reikalavimus.
• Būtina paisyti minimalių atstumu iki kitų prietaisų ir spintelių.
• Prieš montuodami prietaisą patikrinkite, ar prietaiso dureles galima laisvai atidaryti.
• Prietaise jrengta elektrinė aušinimo sistema. Ji turi būti prijungta prie elektros maitinimo šaltinio.

Minimalus spintelės aukštis (po darbastaliu)	580 (600) mm
Spintelės plotis 560 mm
Spintelės gylis 550 (550) mm
Prietaiso priekinės dalies aukštis	589 mm

Prietaiso galinès dalies aukštis	570 mm
Prietaiso priekinès dalies plotis	594 mm
Prietaiso galinès dalies plo-tis	558 mm
Prietaiso gylis 561 mm
Prietaiso įmontavimo gylis 540 mm
Gylis su atidarytomis dure-lémis	1007 mm
Minimalus ventiliacijos ang-os dydis. Anga prietaiso nugarèlès apačioje	560x20 mm
Pagrindinio maitinimo ka-belio ilgis. Kabelis yra prietaiso nugarèlès dešiniaja-me kampe	1100 mm
Montavimo varžtai 4x25 mm

2.2 Elektros prijungimas

¡SPÈJIMAS!

Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus privalo atlikti kvalifikuotas elektrikas.
• Prietaisą privaloma jžeminti.
• [sitikinkite, kad parametrai techninių duomenų plokštelėje atitinka maitinimo tinklo elektros vardinius duomenis.

• Visada naudokite tinkamai jrengtą jžemintą sauguji elektros lizda.

• Nenaudokite daugiakanalių adapterių ir ilginamųjų laidų.

• Būkite atsargūs, kad nesugadintumēte elektros kištuko ir maitinimo laido. Jei reikėtų pakeisti maitinimo laidą, tai turi padaryti mūsų įgaliotasis techninės priežiūros centras.
• Saugokite, kad maitinimo laidai neliestų ir nebūtų arti prietaiso durelių arba nišos po prietaisu, ypač kai jis veikia arba durelės yra karštos.
• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.
• Elektros kištuką j tinklo lizda junkite tik tuomet, kai visiškai pabaigsite įrengimą. Įsitikinkite, kad įrengus prietaisą, elektros laido kištuką būtu lengva pasiekti.
• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.
• Norėdami išjungti prietaisą, netraukite už maitinimo laido. Visada traukite paėmę už elektros kištuko.
• Naudokite tik tinkamus izoliavimo įtaisus: liniją apsaugančius automatinius jungiklius, saugiklius (įsukami saugikliai turi būti išimami iš jų laikiklio), įžeminimo nuotėkio atjungiamuosius įtaisus ir kontaktorius.
• Elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Tarp izoliavimo įtaiso kontaktų turi būti mažiausiai 3 mm pločio tarpelis.
• Prietaisas tiekiamas su pagrindiniu maitinimo laidu ir kištuku.

Europoje tinkami montuoti arba pakeisti ka- belių tipai:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kabelio skerspjūvis turi atitikti bendrajj prietaiso vardinėje lentelėje nurodytą galią. Taip pat atitinkamą informaciją rasite lentelėje:

Bendroji galia (W) Laido skerspjūvis (mm²)

iki 1380 3x0.75

iki 2300 3x1

Bendroji galia (W) Laido skerspjūvis (mm²)

iki 3680 3x1.5

lžeminimo laidas (žalias / geltonas) turi būti 2 cm ilgesnis nei rudas fazės ir mėlynas neutralusis laidai.

2.3 Naudojimas

JSPÈJIMAS!

Sužalojimo, nudegimų ir elektros smūgio arba sprogimo pavojus.

• Nebandykite pakeisti šio prietaiso techninių savybių.
• Pasirūpinkite, kad ventiliacinės angos nebūtų užblokuotos.
• Nepalikite jungto prietaiso be priežiūros.
• Po kiekvieno naudojimo prietaisą išvalykite.
• Atidarydami veikiančio prietaiso dureles būkite atsargūs. Iš vidaus gali išsiveržti jkaitintas oras.
• Nelieskite prietaiso drėgnomis rankomis arba jei prietaisas liečiasi su vandeniu.
• Nespauskite atidarytu dureliu.
• Nenaudokite prietaiso, kaip darbinio paviršiaus ar daiktams laikyti.
• Atsargiai atidarykite prietaiso dureles. Naudojant maisto produktus su alkoholiu, gali susidaryti alkoholio ir oro mišinys.
• Atidarydami dureles pasirūpinkite, kad šalimais nebūtų kibirkščių ar atviros ugnies šaltinių.
• Šalia prietaiso, į prietaisą arba ant jo nedėkite degių medžiagų arba degiomis medžiagomis sudrėkintų daiktų.

JSPĖJIMAS!

Pavojus sugadinti prietaisą.

• Emalės apsauga nuo pažeidimų ir išblukimo:
  – Nedėkite orkaitėms skirtų indų ar kitų objektų tiesiai ant prietaiso dugno.
  – Nedèkite aliuminio folijos tiesiai ant prietaiso ertmès dugno;
  – Nepilkite vandens tiesiai i jkaitusi prietaisą.
  – Nelaikykite prietaise paruoštų drėgnų patiekalų ir maisto produktų.

– Būkite atsargūs montuodami arba išimdami prietaiso priedus.

• Emalio ar nerūdijančiojo plieno išblukimas neturi poveikio prietaiso veikimui.
• Drègniems pyragams kepti naudokite gilų kepimo indą. Vaisių sultys palieka dèmes, kurias sudėtinga pašalinti.
• Maistą visuomet gaminkite użdarę prietaiso dureles.
• Jeigu prietaisas jrengtas už baldo plokštės (pvz., durelių), pasirūpinkite, kad prietaisui veikiant durelės visada būtų atidarytos. Už durelių gali kauptis karštis ir drėgmė, kurie gali pakenkti prietaisui, baldams ar grindims. Neuždarykite durelių, kol po naudojimo prietaisas visiškai neatauš.

2.4 Priežiūra ir valymas

ISPÈJIMAS!

Sužalojimo, gaisro arba prietaiso sugadinimo pavojus.

• Prieš atlikdami priežiūros darbus, išjunkite prietaisą ir ištraukite maitinimo laido kištuką iš elektros tinklo lizdo.
• Patikrinkite, ar prietaisas atvėsęs. Gali sutrūkti stiklo plokštės.

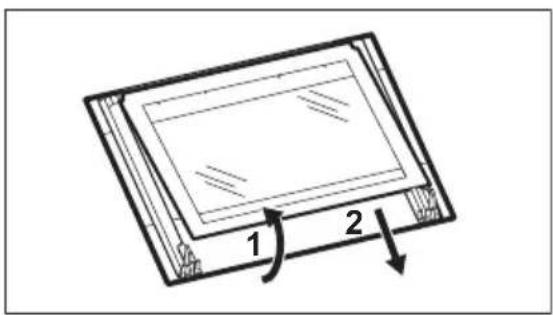

• Nedelsdami pakeiskite durelių stiklo plokštes, jeigu jos pažeistos. Kreipkitės į igaliotajį techninės priežiūros centra.
• Būkite atsargūs, kai išimate prietaiso dureles. Durelės yra sunkios!
• Reguliariai valykite prietaisą, kad apsaugotumėte paviršių nuo nusidėvėjimo.
• Valykite prietaisą drėgna, minkšta šluoste. Naudokite tik neutralius ploviklius. Nenaudokite šveičiamujų produktų, šveitimo kempinių, tirpiklių arba metalinių grandyklių.
• Jeigu naudojate orkaitės purškiklj, laikykitės ant pakuotės pateiktų saugumo nurodymų.

- Nevalykite katalizinio emalio plovikliais.

2.5 Vidinis apšvietimas

JSPÉJIMAS!

Pavojus gauti elektros smūgį.

- Šio gaminio viduje esanti (-čios) lemputė (-ės) ir atskirai parduodamos atsarginės lemputės: Šios lemputės turi atlaikyti ekstremalias fizines sąlygas buitiniuose prietaisuose, pavyzdžiui, temperatūrą, vibraciją, dręgme, arba yra skirtos informuoti apie prietaiso veikimo būseną. Jos néra skirtos naudoti kitoms paskirtims ir netinka patalpoms apšviesti.

• Šiame gaminyje yra šviesos šaltinis, kurio energijos vartojimo efektyvumo klasė G.
• Naudokite tik tu pačiu techniniu duomenu lemputes.

2.6 Paslauga

• Dėl prietaiso remonto kreipkitės i įgaliotajį techninės priežiūros centra.
• Naudokite tik originalias dalis.

2.7 Išmetimas

JSPÈJIMAS!

Pavojus susižeisti arba uždusti.

• Norėdami sužinoti, kaip tinkamai utilizuoti prietaisą, susisiekite su atitinkama savivaldybės įstaiga.
• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.
• Nupjaukite maitinimo laidą arti prietaiso ir pašalinkite ji.
• Nuimkite durelių skląstį, kad vaikai, ar naminiai gyvūnai nejstrigtų prietaiso viduje.

3. IRENGIMAS

ISPÈJIMAS!

Žr. saugos skyrius.

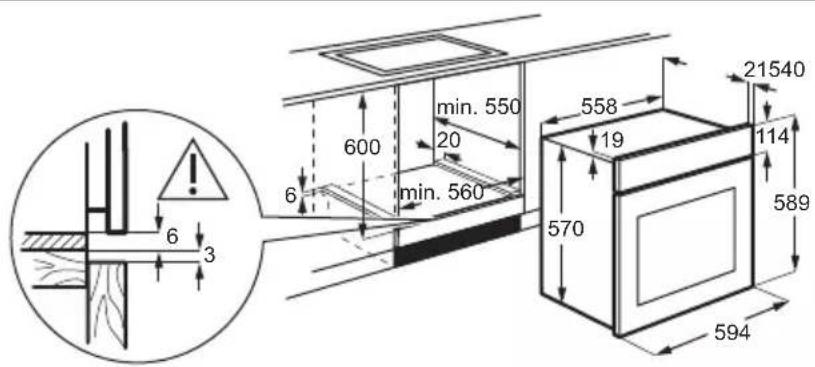

3.1 Irengimas balduose

600 min. 550 20 6 min. 560 558 19 21540 114 589 570 594 3 6

(*mm)

min. 550 580 20 min. 560 558 19 570 21540 114 589 594 9

(*mm)

3.2 Prietaiso pritvirtinimas prie baldo

Virtuvės reikmenims, pyragų formoms, prikaistuviams.

- Kepimo skarda

Pyragams ir sausainiams kepti.

1 Valdymo skydelis

2 Maitinimo lemputė / simbolis

3 Kaitinimo funkciju nustatymo rankenėlė

4 Valdymo skydelis

5 Valdymo rankenėlė (temperatūra)

6 Temperatūros indikatorius / simbolis

7 Aušinimo ventiliacijos angos

8 Šildymo elementas

9 Lemputé

10 Ventiliatorius

11 Lentynos atrama, išimama

12 lduba vandeniiui

13 Lentynos padėtys

• Grilio / kepinimo prikaistuvis

Kepti ir skrudinti arba riebalams surinkti.

• Teleskopiniai bégeliai

Dėl teleskopinių bėgelių lengvai įdėsite ir ištrauksite lentynėles.

5. VALDYMO SKYDELIS

5.1 Istumiamos rankenėlės

Norėdami naudoti prietaisą, paspauskite rankenėlę. Rankenėlė iššoka.

5.2 Jutiklio laukai / mygtukai

—	Laikui nustatyti.
➊	Laikrodžio funkcijai nustatyti.
+	Laikui nustatyti.

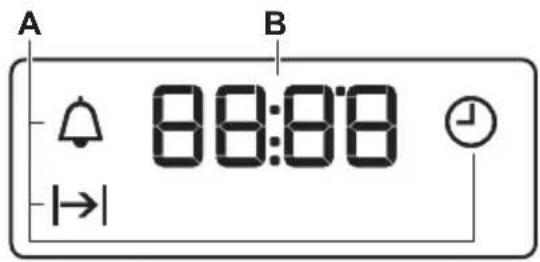

5.3 Valdymo skydelis

A B 88:88 I→I

A. Laikrodžio funkcijos B. Laikmatis

6. PRIEŠ NAUDODAMI PIRMAKART

ISPÉJIMAS!

Žr. saugos skyrius.

6.1 Prieš naudojant pirmą kartą

išankstinio įkaitinimo metu iš orkaitės gali sklisti kvapas ir dūmai. Pasirūpinkite, kad patalpa būtų vėdinama.

1-as veiksmas 2-as veiksmas

3-as veiksmas

Laikrodžio nustatymas lšvalykite orkaitę |kaitinkite tuščią orkaitę

- paspauskite, kad nustatytumėte laiką. Maždaug po 5 sek. indikatorius nestos mirkčiojęs ir ekrane matysite laiką.

1. Išimkite iš orkaitės visus priedus ir išimamas lentynų atra-mas.

2. Orkaitę ir jos priedus valykite tik mikropluošto šluoste, suvilgyta šilto vandens ir švelnaus ploviklio tirpale.

3. Nustatykite didžiausią funkcijos temperatūrą: □ Laikas: 1 val.

4. Nustatykite didžiausią funkcijos temperatūrą: 📌 Laikas: 15 min
5. Nustatykite didžiausią funkcijos temperatūrą: 🌒 Laikas: 15 min

Išjunkite orkaitę ir palaukite, kol atvės. Idėkite priedus ir išimamas lentynų atramas į orkaitę.

7. KASDIENIS NAUDOJIMAS

ISPĖJIMAS!

Žr. saugos skyrius.

7.1 Kaip nustatyti: Kaitinimo funkcija

1-as veiks-mas Nustatykite kaitinimo funkciju valdymo rankenėlę, kad galėtumėte pasirinkti kaitinimo funkcija.

2-as veiks-mas	Valdymo rankenėle pasirinkite tempera-tūrą .
3-as veiks-mas	Kai baigiate gaminti, pasukite rankenė-les i išjungimo padėtį, kad išjungtumėte orkaitę.

7.2 Kaitinimo funkcijos

Kaitinimo funkcija	Paskirtis
0Padėtis „Išjungta“	Orkaitė yra išjungta.
Apšvietimas	ljungti lemputę.
Konvekcinis kepimas	Skirta vienu metu kepti ir džio-vinti dviejuose lygiuose.Nustatykite 20–40 °C mažesnę temperatūrą, nei gaminant Apatinis + viršutinis kaitinimas.
Drėgnas konvek.kepimas	Ši funkcija ruošiant maistą pade-da taupyti energiją. Naudojantis šia funkcija temperatūra orkaitė-je gali skirtis nuo nustatytos.Kaitinimo galią galima sumažinti.Daugiau informacijos rasite sky-riuje „Kasdienis naudojimas“,Pastabos apie: Drėgnas konvek.kepimas.
Apatinis kaitinimas	Kepti pyragus traškiu pagrindu ir konservuoti maistą.
Karšto oro srautas	Skrudinti arba kepti ir skrudinti maistą, kai keliose lentynos pa-dėtyse reikalinga tolygi tempera-tūra, o kvapai turi nesimaišyti.

Kaitinimo funkcija	Paskirtis
Turbo grilis	Skirta didesniems mėsos arba paukštienos su kaulais gaba-lams kepinti viename lygyje. Tin-ka apkepams ir skrudinti.
Atitirpinimas	Atitirpinti maistą (daržoves ir vai-sius). Atitirpimo laikas priklauso nuo užšaldymo maisto kiekio.
Apatinis + viršuti-nis kaitinimas	Kepti ir skrudinti maistą vienoje lentynos padėtyje.
Grilis	Ploniems maisto gabalėliams ir duonos skrebučiams kepti grily-je.

7.3 Pastabos: Drégnas konvek. kepimas

Ši funkcija naudojama vertinant energijos sąnaudų efektyvumo klasę ir atitikimą ekologiniams reikalavimams, kaip numato EU 65/2014 ir EU 66/2014. Patikros pagal:

IEC/EN 60350-1

Gaminant maistą orkaitės durelės turi būti uždarytos, kad funkcija nebūtų nutraukta ir veiktų efektyviausiai.

Nurodymus dėl maisto gaminimo rasite skyriuje „Patarimai“, Drėgnas konvek. kepimas. Dėl energijos taupymo rekomendacijų žr. skyrių „Energijos efektyvumas“, „Energijos taupymas“.

8. LAIKRODŽIO FUNKCIJOS

8.1 Laikrodžio funkcijos

Laikrodžio funkcija Naudojimo sritis
Paros laikas	Paros laikui nustatyti, pakeisti arba patikrinti.
|→| Trukmė	Orkaitės veikimo trukmei nustatyti.
Laikmatis	Nustatoma atgalinė laiko atskaita. Ši funkcija neturi įtakos orkaitės veiki-mui. Galite nustatyti bet kada šią funkciją, net jei orkaitė yra išjungta.

8.2 Kaip nustatyti Laikrodžio funkcijos

Kaip nustatyti Paros laikas

Dj - mirksi, kai prijungiate orkaitę prie elektros maitinimo, kai išsijungia maitinimas arba kai nenustatytas laikmatis.

+ , - paspauskite, kad nustatytumėte laiką.Maždaug po 5 sek. indikatorius nestos mirksėjęs ir ekrane matysite laiką.

Kaip pakeisti: Paros laikas

1-as veiks-mas	⚠️ – spauskite pakartotinai paros laikui pakeisti. ⏻pradės mirksėti.
2-as veiks-mas	+ , — paspauskite, kad nustatytumėte laiką.Maždaug po 5 sek. indikatorius nustos mirksėjęs ir ekrane matysite laiką.

Kaip nustatyti Trukmė

1-as veiks-mas	Nustatykite orkaitės funkciją ir temperatūrą.
2-as veiks-mas	ⓣ – spauskite pakartotinai. | | pradės mirksėti.
3-ias veiksmas	+, — paspauskite, kad nustatytumėte trukmę. Valdymo skydelyje matysite: | | | | – mirksi, kai baigiasi nustatytas laikas. Pasigirsta signalas ir orkaitė išsijungia.
4-as veiks-mas	Norėdami išjungti garso signalą, paspauskite bet kurį mygtuką.
5-as veiks-mas	Pasukite rankenėles į išjungimo padėtis.

Kaip nustatyti Laikmatis

1-as veiks-mas	⚠ – spauskite pakartotinai. ⬆ pradės mirksėti.
2-as veiks-mas	+ , — paspauskite, kad nustatytumėte laiką.Funkcija įsijungs automatiškai po 5 sekundžių.Pasibaigus nustatytam laikui, pasigirs signalas.

Kaip nustatyti Laikmatis

3-ias Norėdami išjungti garso signalą, paspauskite bet kurį mygtuką. veiksmas

4-as veiks- Pasukite rankenėles į išjungimo padėtis. mas

Kaip atšaukti: Laikrodžio funkcijos

1-as veiksmas ⚠ – pakartotinai spauskite, kol pradės mirksėti laikrodžio funkcijos simbolis.

2-as veiks- mas Paspauskite ir palaikykite nuspaude — Laikrodžio funkcija išsijungs po kelių sekundžių.

9. PRIEDŲ NAUDOJIMAS

⚠️ ISPĖJIMAS!

Žr. saugos skyrius.

9.1 Priedų naudojimas

Mažas įdubimas viršuje padidina saugumą. īlinkiai taip pat apsaugo nuo apvirtimo.

Aukštas lentynos kraštelis neleis prikaistuviui nuo jos nuslysti.

Grotelès:

Istumkite groteles tarp lentynos laikiklių ir įsitikinki- te, kad kojelės yra nukreiptos žemyn.

Kai prietaisas veikia, aušinimo ventiliatorius įsijungia automatiškai, kad prietaiso paviršiai išliktų vėsūs. Jei prietaisą išjungsite, aušinimo ventiliatorius veiks toliau, kol prietaisas neatvės.

10.2 Apsauginis termostatas

Netinkamai naudojant orkaitę arba sugedus jo sudedamosioms dalims, ji gali pavojingai perkaisti. Norint to išvengti, orkaitėje įrengtas apsauginis termostatas, kuris nutraukia elektros tiekimą. Sumažėjus temperatūrai, orkaitė vėl įsijungia automatiškai.

11. PATARIMAI

Žr. saugos skyrius.

11.1 Gaminimo rekomendacijos

Orkaitėje yra keturios lentynų padėtys.

Lentynų padėtys skaičiuojamos nuo orkaitės dugno.

Ši orkaitė geba kepti ir skrudinti kitaip, nei įprastos orkaitės.

Pyragų kepimas

Orkaitės dureles galite atidaryti tik praėjus 3/4 nustatyto maisto gaminimo laiko.

Jeigu vienu metu naudojate dvi kepimo skardas, tarp jų palikite vieną tuščią lygį.

Apatinio ir viršutinio kaitinimo funkcija numatytoje temperatūroje idealiai tinka duonai kepti.

Mėsos ir žuvies ruošimas

Labai riebų maistą gaminkite naudodami gilų indą, kad neištekėtų riebalai ir neišteptų orkaitės visam laikui.

Prieš pjaudami mėsą palikite pastovėti maždaug 15 minučių, kad neištrykštų skysčiai.

Kad kepinant orkaitėje nesusidarytų daug dūmų, į gilųjį indą įpilkite truputį vandens. Kad dūmai nesikauptų papildykite vandens iš karto, kai tik jis išgaruoja.

Gaminimo trukmė

Kepimo trukmė priklauso nuo maisto tipo, konsistencijos ir kiekio.

Iš pradžių, kai gaminate, stebėkite rezultatus. Atraskite geriausiai Jūsų receptus ir kitus virtuvės poreikius atitinkančias prietaiso nuostatas (karštis, trukmė ir kt.).

11.2 Drégnas konvek. kepimas – rekomenduojami priedai

Naudokite tamsias ir neatspindinčias skardas ir indus. Jie geriau sugeria karštį, nei šviesių spalvų ir atspindintys indai.

Keraminė 8 cm skersmens, 5 cm aukščio

Tamsi, neatspindinti 28 cm skersmens

11.3 Drégnas konvek. kepimas

Laikykitės toliau lentelėje nurodytų rekomendacijų, kad gautumėte geriausius rezultatus.

		(°C) (min.)
Kavos bandelès, 12 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 35-40
Bandelès, 9 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 35-40
Pica, šaldyta, 0,35 kg	grotelès 220 2 35-40
Biskvitinis vyniotinis	kepamoji skarda ar surenka-moji skarda	170 2 30-40
Šokoladiniai sausainė-liai	kepamoji skarda ar surenka-moji skarda	180 2 30-40
Suflè, 6 vnt.	keraminiai indeliai ant grotelių 200 3 30-40
Biskvitinis pagrindas	apkepo skarda ant grotelių 170 2 20-30
Viktorijos sumuštinis	kepimo indas ant grotelių 170 2 35-45
Žuvis, virta ant nedide-lès ugnies, 0,3 kg	kepamoji skarda ar surenka-moji skarda	180 3 35-45
Visa žuvis, 0,2 kg	kepamoji skarda ar surenka-moji skarda	180 3 35-45
Žuvies filè, 0,3 kg	kepimo indas ant grotelių	180 3 35-45
Mėsa virta ant nedide-lès ugnies, 0,25 kg	kepamoji skarda ar surenka-moji skarda	200 3 40-50
Šašlykas, 0,5 kg	kepamoji skarda ar surenka-moji skarda	200 3 25-35
Sausainiai, 16 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 20-30
Migdolu sausainiai, 20 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 40-45
Keksiukai, 12 vnt.	kepamoji skarda ar surenka-moji skarda	170 2 30-40
Pikantiški tešlainiai, 16 vnt.	kepamoji skarda ar surenka-moji skarda	170 2 35-45
Smėliniai sausainiai, 20 vnt.	kepamoji skarda ar surenka-moji skarda	150 2 40-50
Tarteletės, 8 vnt.	kepamoji skarda ar surenka-moji skarda	170 2 20-30(°C) (min.)
Daržovės, virtos ant nedidelės ugnies, 0,4 kg	kepamoji skarda ar surenka-moji skarda	180 3 35–40
Vegetariškas omletas picos kepimo indas ant grote-lių		200 3 30–45
Viduržemio jūros dar-žovės, 0,7 kg	kepamoji skarda ar surenka-moji skarda	180 4 35–40

11.4 Informacija bandymų laboratorijoms

Bandymai atlikti vadovaujantis IEC 60350-1 standarto reikalavimais.

			(°C) (min)
Pyragaičiai, 16 vienetų padėkle	Apatinis + vir- šutinis kaitini- mas	Kepimo skarda	3 170 20 - 35 -
Pyragaičiai, 16 vienetų padėkle	Konvekcinis kepimas	Kepimo skarda	3 160 20 - 35 -
Pyragaičiai, 16 vienetų padėkle	Konvekcinis kepimas	Kepimo skarda	1 ir 3 160 20 - 35 -
Obuolių py- ragas, 2 ke- pimo formos ∅ 20 cm	Apatinis + vir- šutinis kaitini- mas	Grotelės 1 170 70 - 90 -
Obuolių py- ragas, 2 ke- pimo formos ∅ 20 cm	Konvekcinis kepimas	Grotelės 2 160 70 - 90 -
Biskvitinis pyragas, ∅ 26 cm pyra- go forma	Apatinis + vir- šutinis kaitini- mas	Grotelės 2 170 35 - 45 -
Biskvitinis pyragas, ∅ 26 cm pyra- go forma	Konvekcinis kepimas	Grotelės 2 160 35 - 45 -
Trapios teš- los kepiniai	Apatinis + vir- šutinis kaitini- mas	Kepimo skarda	3 150 20 - 35 Pakaitinkite orkaitę 10 min.
Trapios teš- los kepiniai	Konvekcinis kepimas	Kepimo skarda	3 150 20 - 35 Pakaitinkite orkaitę 10 min.

(°C) (min)

Skrebutis Grilis Grotelès 3 maks. 1 - 5 Pakaitinkite orkaitę 10

min.

Mésainis su jautiena, 6 vienetai, 0,6 kg

Grilis Grotelès ir

skarda var- vantiems riebalams surinkti

3 maks. 20 - 30 Vielinę lentynėlę jdėki-

te trečiame lygyje, o skysčius surenkantį in- da – antrame. Praėjus pusei gaminimo laiko apverskite. Pakaitinkite orkaitę 10 min.

12. PRIEŽIŪRA IR VALYMAS

ISPÉJIMAS!

Žr. saugos skyrius.

12.1 Pastabos del valymo

Valymo priemo- nès

Prietaiso priekj valykite mikropluošto šluoste, suvilgyta šilto vandens ir švelnaus ploviklio tir-pale. Išvalykite ir patikrinkite durelių tarpiklj aplink ertmės rėmą.

Metalinius paviršius valykite valymo tirpalu.

Dèmes valykite švelniu plovikliu. Ploviklio nenaudokite kataliziniams paviršiams.

Kasdienis naudo-jimas

Ertmę valykite po kiekvieno naudojimo. Riebalų kaupimasis ar kiti likučiai gali sukelti gaisrą.

Drėgme gali kondensuotis prietaiso viduje arba ant durelių stiklo plokščių. Norėdami sumažinti kondensaciją, prieš gamindami maistą leiskite prietaisui veikti apie 10 minučių. Maisto prietaise nelaikykite ilgiau nei 20 minučių. Po kiekvieno naudojimo ertmę šluostykite tik mikropluošto šluoste.

Priedai

Visus priedus valykite kiekvieną kartą panaudoję ir palikite juos išdžiūti. Valykite tik mikropluošto šluoste, suvilgyta šilto vandens bei švelnaus ploviklio tirpale. Priedų indaplovėje plauti negalima.

Priedų su neprikimbančia danga nevalykite šveičiamaisiais valikliais ar aštriais daiktais.

12.2 Kaip išimti: Lentynų atramos / katalizinės plokštės

Išimkite lentynų atramas / katalizines plokštes ir išvalykite orkaitę.

1-as veiks-mas	Išjunkite orkaitę ir palaukite, kol ji at-vės.
2-as veiks-mas	Atitraukite lentynos atramos priekį nuo šoninės sienelės. Prilaikykite lentynos atramos galą ir katalizinę plokštę vie-toje. Katalizinės plokštės nėra pritvir-tintos prie orkaitės sienelių. Jos gali iškristi, kai išimsite lentynų atramas.
3-as veiks-mas	Lentynos atramos galinę dalį patrauki-te nuo šoninės sienelės ir ištraukite ją.
4-as veiks-mas	Padėklų laikiklius atgal sudėkite prie-šinga tvarka.Ištraukiamų bėgelių atraminiai kaiščiai turi būti atsukti į priekį.

12.3 Kaip naudoti: Katalitinis valymas

Viduje yra jrengtos katalitinės sienelės. Kataliziniai skydai katalizės metu sugeria riebalus.

Démès ant katalitinių sienelių ar spalvos pakitimai poveikio valymo kokybei neturi.

Prieš katalitinį valymą
Išjunkite orkaitę ir palaukite, kol ji atvės.	Išimkite visus priedus iš orkaitės . Išvalykite orkaitės dugną ir vidinį du-relių stiklą šiltu vandeniu, minkšta šluoste ir švelniu plovikliu.

Išvalykite orkaitę naudodamiesi katalitine valymo funkcija

1-as veiksmas 2-as veiksmas 3-ias veiksmas
Nustatykite funkcija ir orkaitės temperatūrą: -250 °CTrukmė: 1 val.	Pasibaigus valymo ciklui nustatykite orkaitės funkciju valdymo rankenėlę i iš-jungimo padėtį.	Orkaitei atvėsus išvalykite vidų drėgna minkšta šluoste.

12.4 Kaip išimti ir jdėti: Durelės

Orkaitės durelės yra dviejų stiklo plokščių. Galite išimti orkaitės dureles ir vidinę stiklo dalį, kad išvalytumėte. Prieš nuimdami stiklo dalis, perskaitykite visą instrukciją „Durelių išėmimas ir įdėjimas“.

DÉMESIO

Nenaudokite orkaitės be stiklo plokščių.

1-as veiks-mas	Visiškai atidarykite dureles ir prilaikykite abu lankstus.
2-as veiks-mas	Pakelkite ir patraukite sklastis, kol išgirsite spragtelėjima.
3-ias veiksmas	Praverkite orkaitės dureles iki pirmosios padėties (pusiau). Tada kilstelėkite dureles ir patraukite i save, kad išimtumėte.
4-as veiks-mas.	Padėkite dureles ant minkštos šluostės, ant stabilaus paviršiaus, ir atlaisvinkite fiksavimo sistemą, kad išimtumėte vidinę stiklo plokštę.
5-as veiks-mas.	Pasukite fiksatorius 90° kampu ir ištraukite juos iš lizdu.

6-as veiks-mas Atsargiai kilstelėkite stiklinę plokštę ir ištrau-kite.

1 2

7-as veiks-mas Nuplaukite stiklo plokštes vandeniu ir muilu. Atsargiai jas nusausinkite. Neplaukite stiklo plokščių indaplovėje.

8-as veiks-mas Baige valyti, idëkite stiklo plokšte ir orkaitës dureles.

Jei dureles įstatėte tinkamai, uždarę sklastis išgirsite spragtelėjima.

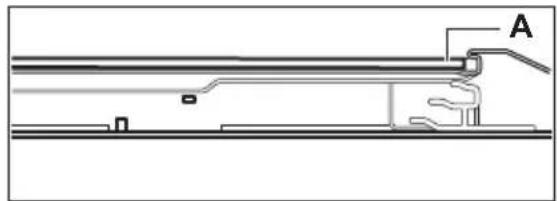

Tinkamai jdėjus durelių apdaila užsifiksuoja. Pasirūpinkite, kad vidinė stiklo dalis tolygiai atsiremtų į atramas.

Pavojus gauti elektros smūgi. Lemputė gali būti karšta.

Prieš keisdami lemputę:

1-as veiksmas 2-as veiksmas 3-ias veiksmas
Išjunkite orkaitę. Palaukite, kol or-kaitė atvės.	Atjunkite orkaitę nuo maitinimo tin-klo.	Ertmės apačioje patieskite skudu-rėlį.

Galiné lemputé

1-as veiks-mas	Pasukite stiklinj gaubtelj ir nuimkite jj.
2-as veiks-mas	Išvalykite stiklinj gaubtelj.
3-as veiks-mas	Orkaitės lemputę pakeiskite atitinkama 300 °C karščiui atsparia lempute.
4-as veiks-mas	Atgal prisukite stiklinj gaubtelj.

13. TRIKČIŲ ŠALINIMAS

ISPĖJIMAS!

Žr. saugos skyrius.

13.1 Ka daryti, jeigu...

Šioje lentelėje nenumatytais atvejais kreipkitės i igaliotajį aptarnavimo centra.

Triktis Patikrinkite, ar...

Orkaitė nejkaista. Perdegė saugiklis.

Triktis Patikrinkite, ar...

Pažeista durų tarpinė. Nenaudokite orkaitės.Kreipkitės i įgaliotajį prie-žiūros centra.

Ekrane matysite „12.00“. Buvo dingęs elektros mai-tinimas. Nustatykite paroslaiką.

Lemputė neveikia. Perdegė lemputė.

13.2 Naudojimo informacija

Jeigu patiems problemos pašalinti nepavyksta, kreipkitės i prekybos atstovą arba įgaliotajį techninės priežiūros centra.

Duomenys, kuriuos būtina pateikti techninės priežiūros centrui, nurodyti techninių duomenų lentelėje. Techninių duomenų lentelę rasite ant priekinio prietaiso ertmės rėmo. Nebandykite nuimti prie prietaiso pritvirtintos duomenų lentelės.

Rekomenduojame duomenis užsirašyti čia:

Modelis (MOD.)

......

Prekès numeris (PNC)

......

Serijos numeris (S.N.)

......

14. TECHNINIAI DUOMENYS

14.1 Techniniai duomenys

|tampa 220–240 V

Dažnis 50–60 Hz

15. ENERGIJOS EFEKTYVUMAS

15.1 Informacija apie gamini ir informacijos apie gamini lapas

Tiekėjo pavadinimas Electrolux

Modelio identifikatorius	EOF5C50BV 944068239
	EOF5C50BX 944068238
	EOF5C50BZ 944068222

Energijos efektyvumo rodyklė 95.1

Energijos vartojimo efektyvumo klasė A
Suvartojamos energijos kiekis taikant standartinę apkrovą ir režimą 0.89kWh/ciklas
Suvartojamos energijos kiekis taikant standartinę apkrovą ir venti-liatoriaus režimą	0.78kWh/ciklas
Angų skaičius 1
Šilumos šaltinis Elektra
Signalo garsumas 65l
Orkaitės tipas Integruotoji orkaitė
Masė	EOF5C50BV 29.4kg
	EOF5C50BX 30.5kg
	EOF5C50BZ 29.9kg

IEC/EN 60350-1 Buitiniai elektriniai virimo ir maisto gaminimo prietaisai. 1 dalis: Iprastos ir garinės orkaitės ir griliai. - Eksploatacinių charakteristikų matavimo metodai.

15.2 Energijos taupymas

Prietaise yra savybių, kurios padeda taupyti energiją kasdien ruošiant maistą.

Prieš ijungdami prietaisą patikrinkite, ar prietaiso durelės yra tinkamai uždarytos. Gamindami maistą be reikalo neatidarinėkite prietaiso durelių. Durelių sandariklis privalo būti švarus ir tinkamai užfiksuotas.

Naudokite metalinius prikaistuvius, taip taupiau naudosite energija.

Jei jmanoma, prieš gamindami maistą prietaiso iš anksto nekaitinkite.

Jei vienu metu ruošiate kelis patiekalus, tarp kepimų darykite kuo trumpesnes pertraukas.

Maisto gaminimas naudojant ventiliatorių Jei įmanoma, gamindami maistą naudokite ventiliatorių, taip taupysite energiją.

Liekamasis karštis

Jei maisto gaminimo trukmė ilgesnė nei 30 min., likus 3–10 min. iki gaminimo pabaigos prietaiso temperatūrą sumažinkite iki minimumo. Maisto gaminimo procesas ir toliau tęsis dėl likusiojo prietaiso karščio.

Naudokite likusjjj karštį kitiems patiekalams pašildyti.

Patiekalų laikymas šilumoje

Pasirinkite žemiausios temperatūros nustatymą ir panaudokite likusijį karštį patiekalų šilumai palaikyti.

Drègnas konvek. kepimas

Funkcija skirta taupyti energiją gaminant maistą.

16. APLINKOS APSAUGA

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu ĉlšmeskite pakuotę i atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti

elektros ir elektronikos prietaisų atliekas.

Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietos savivaldybe dėl papildomos informacijos.
