KULLANIM KILAVUZU EOF5C50BV ELECTROLUX

TR Kullanma Kılavuzu | Fırın 341

2.5 Ndriçimi i brendshëm

PARALAJMËRIM!

Rrezik goditjeje elektrike.

Electrolux'e hoş geldiniz! Ürünümüzü seçtiğiniz için teşekkür ederiz.

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri: www.electrolux.com/support

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

iÇİNDEKİLER

1. GÜVENLİK BİLGİLERİ....341
2. GÜVENLİK TALİMATLARI....343
3. MONTAJ....346
4. ÜRÜN TANIMI....347
5. KONTROL PANELI 347
6. İLK KULLANIMDAN ÖNCE....348
7. GÜNLÜK KULLANIM.... 348
8. SAAT FONKSİYONLARI 349
9. AKSESUARLARIN KULLANILMASI 351
10. EK FONKSİYONLAR.... 351
11. IPUCU VE ÖNERİLER 352
12. BAKIM VE TEMİZLİK.... 354
13. SORUN GİDERME....358
14. TEKNİK VERİLER 359
15. ENERJİ VERİMLİLİĞİ 359
16. TÜKETİCİNİN SEÇİMLİK HAKLARI....360
17. ÇEVREYLE İLGILI BILGILER.... 361

1. ⚠GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve savunmasız kişilerin güvenliği

- Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında bilgi verilmesi kaydıyla 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük ya da bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir. 8

yaşından küçük çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır.

• Cihazlaodynamamalarını sağlamak için çocukların gözetim altında bulundurulması gerekmektedir.
• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.
• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında ısınabilir. Cihaz kullanılırken ve soğurken, çocukları ve hayvanları cihazdan uzak tutun.
• Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.
• Temizlik ve kullanıcı tarafından gerçekleştirilen bakım işlemleri, gözetim altında olmadıkları sürece çocuklar tarafından gerçekleştirilmemelidir.

1.2 Genel Güvenlik

• Bu cihaz sadece pişirme amaçlıdır.
• Bu cihaz tek bir evde kapalı bir ortamda ev içi kullanım için tasarlanmıştır.
• Bu cihaz; ofislerde, otel misafir odalarında, oda-kahvaltı misafir odalarında, çiftlik konukevlerinde ve bu tür kullanımın (ortalama) ev içi kullanım seviyelerini aşmadığı diğer benzer konaklama yerlerinde kullanılabilir.
• Cihazın montajı ve kablo değişimi yalnızca kalifiye bir kişi tarafından yapılmalıdır.
• Cihazı, yerleşik yapıya kurmadan kullanmayın.
• Herhangi bir bakım işleminden önce cihazın fişini prizden çekin.
• Elektrik kablosunun zarar görmesi durumunda elektrik nedeniyle bir tehlike oluşmasına engel olmak için bu kablo; üretici, Yetkili Servis veya benzer nitelikteki kalifiye bir kişi tarafından değiştirilmelidir.

• UYARI: Elektrik çarpması olasılığını ortadan kaldırmak için, lambayı değiştirmeden önce cihazı mutlaka kapayın.

• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında isınır. Isıtma elemanlarına veya cihaz boşluğunun yüzeyine dokunmaktan kaçının.

• Aksesuarları veya fırın kaplarını çıkarırken veya yerine koyarken mutlaka fırın eldiveni kullanın.

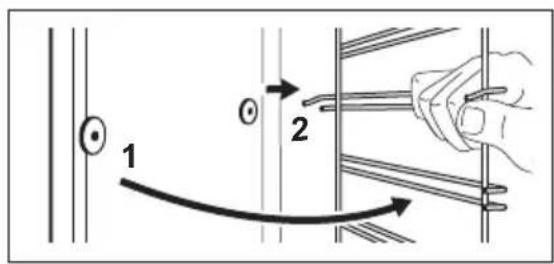

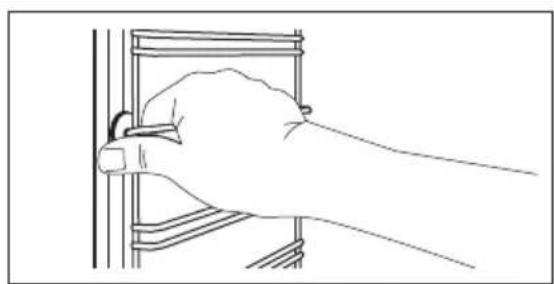

• Raf desteklerini çıkarmak için önce raf desteklerinin ön kısmını, sonra arka uçlarını yan duvarlardan çekin. Raf desteklerini işlemin tersini uygulayarak takın.
• Cihazı temizlemek için buharlı temizleyici kullanmayın.
• Cam kapıyı silmek için sert, aşındırıcı temizleyiciler veya keskin metal kazıyıcılar kullanmayın. Bu tip malzemeler yüzeyi çizebilir ve bunun neticesinde cam kırılabilir.

2. GÜVENLİK TALİMATLARI

2.1 Montaj

UYARI!

Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarını takip edin.
• Cihazı hareket ettirdiğinizde dikkatli olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.
• Cihazı kulpundan tutarak çekmeyin.
• Cihazı, kurulum gerekliliklerini karşılayan güvenli ve uygun bir yere yerleştirin.
• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.
• Cihazı monte etmeden önce, cihaz kapağının açılmasına bir engel olup olmadığını kontrol edin.
• Cihaz bir elektrikli soğutma sistemi ile donatılmıştır. Elektrik güç kaynağı ile çalıştırılmalıdır.

Kabin minimum yüksekliği (Tezgahın altındaki kabinir minimum yüksekliği)

580 (600) mm

Kabin genişliği 560 mm

Kabin derinliği 550 (550) mm

Cihazın ön yüksekliği 589 mm

Cihazın arkasının yüksekliği

570 mm

Cihazın ön genişliği 594 mm

Cihazın arka genişliği 558 mm

Cihazın derinliği 561 mm

Cihazın ankastre derinliği 540 mm

Kapak açıklken derinliği 1007 mm

Havalandırma açıklığı mini-mum boyutu. Alt arka tarafta bulunan açıklık

560x20 mm

Şebeke besleme kablosu uzunluğu. Kablo arka taraf-ta sağ köşede bulunur

1100 mm

2.2 Elektrik bağlantısı

UYARI!

Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.
  • Cihaz topraklanmalıdır.
• Anma değeri plakasındaki parametrelerinin ana güç kaynağının

elektrik gücüne uygun olduğundan emin olun.

• Daima düzgün takılmış, elektrik çarpmasına karşı korumalı bir priz kullanınız.
• Priz çoğaltıcılarını ve uzatma kablolarını kullanmayın.
• Elektrik fişine ve kablosuna zarar vermemeye özen gösterin. Cihazın ana kablosunun değiştirilmesi gerekirse, bu işlem Yetkili Servis tarafından yapılmalıdır.
• Şebeke kablolarının, özellikle çalışırken veya kapı sıcak olduğunda, cihazın kapağına veya cihazın altındaki yuvanın yakınına temas etmesine veya yanmasına izin vermeyin.
• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.
• Fişi prize sadece montaj tamamlandıktan sonra takın. Kurulumdan sonra elektrik fişine erişilebildiğinden emin olun.
• Priz gevşemişse fişi takmayın.
• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.
• Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.
• Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.
• Bu cihazın paket içeriğinde bir elektrik fışı ve bir elektrik kablosu bulunmaktadır.

Avrupa için montaj veya değişime uygun kablo tipleri:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kablo bölümü için bilgi etiketindeki toplam güce bakın. Ayrıca tabloya da bakabilirsiniz:

Toplam güç (W) Kablo kesiti (mm²)

maksimum 1380 3x0.75

maksimum 2300 3x1

Toplam güç (W) Kablo kesiti (mm²)

maksimum 3680 3x1.5

Topraklama kablosu (yeşil / sarı kablo) kahverengi faz ve mavi nötr kablolardan 2 cm daha uzun olmalıdır.

2.3 Kullanın

UYARI!

Yaralanma, yanma ve elektrik çarpması veya patlama riski vardır.

• Cihazın teknik özelliklerini kesinlikle değiştirmeyin.
• Havalandırma deliklerinin kapalı olmadığından emin olun.
• Çalışır durumdayken cihazı denetimsiz bırakmayın.
• Her kullanımdan sonra cihazı kapayın.
• Cihaz çalışıyorsa cihazın kapağını açarken dikkatli olun. Sıcak hava çıkışı olabilir.
• Cihazı ıslak ellerle veya cihaz suyla temas ettiğinde çalıştırmayın.
• Açık kapağın üzerine baskı uygulamayın.
• Cihazınızı bir çalışma yüzeyi veya saklama yüzeyi olarak kullanmayın.
• Cihazın kapağını dikkatlice açın. Alkollü içeriklerin kullanılması alkol ve havanın karışmasına neden olabilir.
• Kapağı açtığınızda kıvılcım veya çıplak alevlerin cihaza temas etmemesine dikkat edin.
• Yanıcı veya yanıcı ürünlerle ıslanan nesneleri cihazın içine, yanına veya üstüne koymayın.

UYARI!

Cihazın zarar görme riski vardır.

- Emaye kaplamanın zarar görmesini veya renginin solmasını önlemek için:

– fırın kabını veya diğer eşyaları doğrudan cihazın alt kısmına koymayın.

– cihazın alt boşluğuna doğrudan alüminyum folyo koymayın.

– cihaz sıcakken içine doğrudan su koymayın.

- pişirme bitirdikten sonra nemli yemekleri ve yiyecekleri cihazın içinde tutmayın. - aksesuarları çıkarırken veya takarken dikkatli olun.

• Emaye ya da paslanmaz çelik kısmın renginin solması cihazın performansını etkilemez.
• Nemli kekler için derin bir kap kullanın. Meyve suları kalıcı lekelere neden olabilir.
• Pişirme sırasında cihazın kapağı daima kapalı olmalıdır.
• Cihaz bir mobilya panelinin (ör. bir kapağın) arkasına monte edilmişse, cihaz çalışırken bu kapağın kesinlikle kapalı olmamasına dikkat edin. Kapalı mobilya panelinin arkasında sıcaklık ve nem oluşabilir ve cihaza, muhafaza ünitesine veya zemine zarar verebilir. Cihazı kullandıktan sonra cihaz tamamen soğuyana kadar mobilya panelini kapatmayın.

2.4 Bakım ve temizlik

UYARI!

Yaralanma, yangın veya cihazın zarar görme riski söz konusudur.

• Bakım işleminden önce, cihazı devre dışı bırakın ve elektrik bağlantısını kesin.
• Cihazın soğuk olduğundan emin olun. Cam panellerin kırılma riski vardır.
• Hasar gördüklerinde kapağın cam panellerini hemen değiştirin. Yetkili Servis Merkezini arayın.
• Kapıyı cihazdan çıkarırken dikkatli olun. Kapı ağırdır!
• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünler, aşındırıcı ovma bezleri, çözüculer veya metal cisimler kullanmayın.
• Fırın spreyi kullanıyorsanız paketinde belirtilen güvenlik talimatlarını takip edin.

- Katalitik emaye kısmı deterjanla temizlemeyin.

2.5 Dahili ışık

UYARI!

Elektrik çarpması riski.

• Bu ürünün içindeki lamba(lar) ve ayrı satılan yedek parça lambalar ile ilgili olarak: Bu lambaların sıcaklık, titreşim, nem gibi ev aletlerindeki aşırı fiziksel koşullara dayanması ya da cihazın çalışma durumu hakkında bilgi vermesi amaçlanmıştır. Diğer uygulamalarda kullanılmak üzere tasarlanmamışlardır ve ev odası aydınlatması için uygun değerlendirir.
• Bu ürün, enerji verimliliği sınıfı G olan bir ışık kaynağı içerir.
• Sadece aynı özelliklerdeki lambaları kullanın.

2.6 Servis

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun.
• Yalnızca orijinal yedek parçaları kullanın.

2.7 Elden Çıkarma

UYARI!

Yaralanma ya da boğulma riski.

• Cihazın nasıl elden çıkarılacağı hakkında bilgi almak için yerel kurumlarla iletişime geçin.
• Cihazın fişini prizden çekin.
• Cihazı yakın ana elektrik kablosunun bağlantısını kesin ve atın.
• Çocukların veya evcil hayvanların cihaza sıkışmasını önlemek için kapı mandalını çıkarın.

3. MONTAJ

UYARI!

Güvenlik bölümlerine bakın.

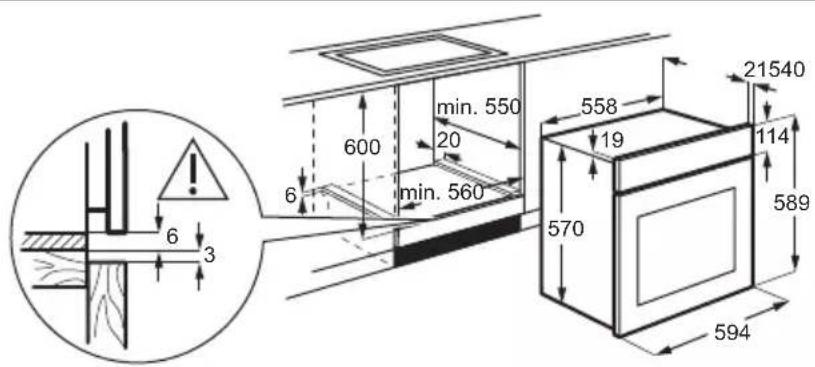

3.1 Ankastre montaj

6 3 600 min. 550 20 6 min. 560 558 19 570 21540 114 589 594

(*mm)

min. 550 580 20 min. 560 558 19 570 21540 114 589 594 9

(*mm)

3.2 Cihazın mobilyaya sabitlenmesi

• Tel raf Pişirme kapları, kek kalıpları, kızartmalar için.
• Pişirme tepsisi Kekler ve bisküviler için.
  • Tava/Pişirme kabı

1 Kontrol paneli
2 Güç lambası / sembolü
3 Isıtma fonksiyonları düğmesi
4 Gösterge Ekranı
5 Kontrol düğmesi (sicaklık için)
6 Sıcaklık göstergesi / sembolü
7 Soğutma fanı için havalandırma delikleri
8 Isitma elemanı
9 Lamba
10 Fan
11 Raf desteği, çıkarılabilir
12 Çukur hazne
13 Raf konumları

Pişirmek ve fırınlamak için veya yağ toplama kabı olarak.

- Teleskobik ray sistemleri Teleskobik rayları kullanarak tepsi ve izgaraları fırına daha kolay yerleştirip çıkarabilirsiniz.

5. KONTROL PANELİ

5.1 Hareketli düğmeler

Cihazı kullanmak için düğmeye basın. Düğme dışarıya çıkar.

5.2 Sensör alanları / Düğmeler

-	Saati ayarlamak içindir.
➊	Bir saat fonksiyonu ayarlamak içindir.
+	Saati ayarlamak içindir.

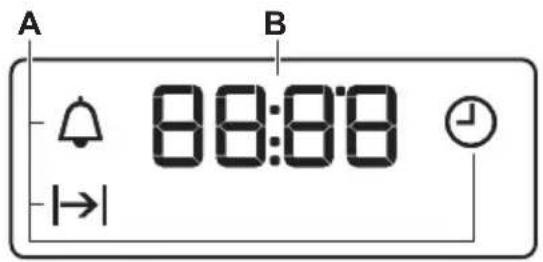

5.3 Gösterge Ekranı

A B 08:08

A. Saat fonksiyonları
B. Zamanlayıcı

6. İLK KULLANIMDAN ÖNCE

UYARI!

Güvenlik bölümlerine bakın.

6.1 İlk kullanımdan önce

Ön ısıtma sırasında fırından koku ve duman çıkabilir. Odanın havalandırıldığından emin olun.

Adım 1 Adım 2

Adim 3

Saati ayarlayın Fırını temizleyin Boş fırını önceden ısıtın

1. , - saati ayarlamak için basın. Yaklaşık 5 saniye sonra, lambanın yanıp sönmesi durur ve gösterge ekranında saat gösterilir.

2. Tüm aksesuarları ve çıkarılabilir raf desteklerini fırından çıkarın.

3. Fırını ve aksesuarları yalnızca yumuşak deterjanlı ılık su ile ıslatılmış bir mikro fiber bez ile temizleyin.

4. Fonksiyon için maksimum sıcaklığa ayarlayın:

Süre: 1 sa.

1. Fonksiyon için maksimum sıcaklığa ayarlayın:

Süre: 15 dk

1. Fonksiyon için maksimum sı- caklığa ayarlayın:

Süre: 15 dk

Fırını kapatın ve soğuyana kadar bekleyin. Aksesuarları ve çıkarılabilir raf desteklerini fırına koyun.

7. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

7.1 Ayarlamanın yapılışı: Isıtma fonksiyonu

1. Adım Bir ısıtma fonksiyonu seçmek için ısıtma fonksiyonları düğmesini çevirin.

2. Adım Sıcaklığı seçmek için kontrol düğmesini çevirin.

3. Adım Pişirme işlemi sona erdiginde, fırını ka- patmak için düğmeleri kapalı konuma getirin.

7.2 Pişirme fonksiyonları

Isıtma fonksiyonu	Uygulama
0Kapalı konum	Fırın kapalıdır.
Lamba	Lambayı açmak içindir.
Sıcak Hava	Aynı anda iki rafa kadar konumunda pişirmek ve yiyecekleri kurutmak içindir.Şu süre boyunca sıcaklığı 20 - 40 °C’den daha düşüğe ayarlayın: Alt+Üst Isıtma.
Fanlı Pişirme (Nemli)	Bu fonksiyon pişirme sırasında enerji tasarrufu sağlamak için tasarlanmıştır. Bu fonksiyonu kul-landığınızda fırın içi sıcaklık ayarlanan sıcaklıktan farklı ola-bilir. Isıtma gücü düşürülebilir. Daha fazla bilgi için "Günlük Kul-lanım" bölümdeki Pizza: Fanlı Pişirme (Nemli).
Alt Isıtma	Gevrek tabanlı kekler pişirmek ve yiyecekleri saklamak içindir.
Fanlı Pişirme	Yiyecekleri aynı pişirme sıcaklığığında birden fazla rafta kokuları karışmadan fırınlamak veya fi-rında pişirmek içindir.

Isıtma fonksiyonu	Uygulama
Turbo Izgara	Büyük et parçalarını veya kemikli kümes hayvanlarını tek bir raf konumunda fırınlamak içindir. Graten yapmak ve üst yüzeyi kızartmak içindir.
Buz çözme	Dondurulmuş yiyeceklerin (sebze ve meyve) buzunu çözmek içindir. Buz çözme süresi dondurulmuş gıdanın miktarına ve bo-yutuna bağlıdır.
Alt+Üst Isıtma	Yiyecekleri bir rafta pişirmek ve kızartmak içindir.
Izgara	İnce yiyecek parçalarını veya tost ekmeğini izgara yapmak içindir.

7.3 Notlar: Fanlı Pişirme (Nemli)

Bu fonksiyon, enerji verimliliği sınıfı ve çevreci tasarım gereksinimlerine (EU 65/2014 ve EU 66/2014 uyarınca) uymak için kullanılmıştır. Aşağıdakiler uyarınca testler:

IEC/EN 60350-1

Fonksiyonun aksamadan çalışması ve fırının mümkün olduğunca verimli çalışması için pişirme sırasında fırın kapısı kapalı kalmalıdır.

Pişirme talimatları için Bölüm Fanlı Pişirme (Nemli), "İpuçları ve yararlı bilgiler" kısmına bakın. Enerji tasarrufu ile ilgili genel öneriler için Enerji Tasarrufu başlıklı "Enerji Verimliliği" bölümüne bakın.

8. SAAT FONKSİYONLARI

8.1 Saat fonksiyonları

Saat fonksiyonu Uygulama
Günün Saati	Günün saatini değiştirmek veya kontrol etmek içindir.
|→|Süre	Fırının ne kadar çalışacağını ayarlamak içindir.
Zaman Ayarı	Bir geri sayım süresi ayarlamak içindir. Bu fonksiyonun fırının çalışması üzerinde herhangi bir etkisi yoktur. Bu fonksiyonu fırının kapalı olduğu durumlar da dahil olmak üzere istediğiniz an ayarlayabilirsiniz.

8.2 Ayarların yapılması: Saat fonksiyonları

Ayarların yapılması: Günün Saati

- göstergesi elektrik kesintisi sonrası bağlantı sağlandığında, fırın ilk kez elektriğe bağlandığında ve günün saati ayarlanmamışsa yanıp söner.

+, - saati ayarlamak için basın.Yaklaşık 5 saniye sonra, lambanın yanıp sönmesi durur ve gösterge ekranında saat gösterilir.

Değiştirme şekli: Günün Saati
Adım 1	- günün saatini değiştirmek için arka arkaya basın. yanıp sönmeye başlar.
Adım 2	+, - saati ayarlamak için basın.Yaklaşık 5 saniye sonra, lambanın yanıp sönmesi durur ve gösterge ekranında saat gösterilir.

Ayarların yapılması: Süre
Adım 1 Fırın fonksiyonunu seçin ve sıcaklığı ayarlayın.
Adım 2	- peş peşe basın. |→| - yanıp sönmeye başlar.
Adım 3	+, - süreyi ayarlamak için basın.Gösterge ekranında şu görünür: |→| |→| - ayarlanan süre sona erdiğinde yanıp söner. Sinyal sesi duyulur ve fırın kapanır.

Adım 4 Sinyali durdurmak için herhangi bir düğmeye basın.

Adım 5 Düğmeleri kapalı konuma getirin.

Ayarların yapılması: Zaman Ayarı
Adım 1	- peş peşe basın.ayanıp sönmeye başlar.
Adım 2	+, - saati ayarlamak için basın.Fonksiyon 5 saniye sonra otomatik olarak başlar.Ayarlanan süre sona erdiginde, sinyal duyulur.
Adım 3 Sinyali durdurmak için herhangi bir düğmeye basın.
Adım 4 Düğmeleri kapalı konuma getirin.

İptal etme: Saat fonksiyonları

Adim 1

- saat fonksiyonu sembolü yanıp sönmeye başlayana kadar peş peşe basın.

Adim 2

Aşağıdaki tuşu basılı tutun: . Birkaç saniye sonra saat fonksiyonu kapanır.

9. AKSE SUARLARIN KULLANILMASI

UYARI!

Güvenlik bölümlerine bakın.

9.1 Aksesuarların yerleştirilmesi

Üst kısımdaki küçük bir girinti güvenliği artırır. Bu girintiler aynı zamanda devrilmeyi önleyen

cihazlardır. Rafın etrafındaki yüksek kenar, pişirme kaplarının raftan düşmesini engeller.

Tel raf:

Rafı, raf desteğinin kılavuz çubuklarının arasına itin ve ayakların aşağı doğru baktığından emin olun.

Pişirme tepsisi / Derin pişirme kabı:

Tepsiyi, raf desteğinin kılavuz çubuklarının arasına itin.

Cihaz çalışırken, cihazın yüzeyinin soğuk kalması için soğutma fanı otomatik olarak çalışır. Cihazı kaparsanız, cihaz soğuyana kadar soğutma fanı çalışmaya devam eder.

10.2 Güvenlik termostatı

Fırının hatalı kullanılması veya kusurlu bileşenler tehlikeli şekilde aşırı ısınmaya neden olabilir. Bunun önüne geçmek için, fırında gücü kesen bir güvenlik termostatı

bulunur. Sıcaklık düştüğünde fırın otomatik olarak tekrar çalışmaya başlar.

11. İPUCU VE ÖNERİLER

Güvenlik bölümlerine bakın.

11.1 Pişirme önerileri

Fırında dört raf konumu mevcuttur.

Raf konumlarını fırının alt kısmından başlayarak sayınız.

Fırında daha öncekinden farklı bir şekilde pişirme ya da kızartma yapabilirsiniz.

Fırında kek pişirme

Fırın kapağını, pişirme süresinin 3/4'ü geçmeden açmayın.

Aynı anda iki tepsi kullanıyorsanız, aralarında bir raf boşluk bırakın.

Varsayılan sıcaklıkta Alt+üst Isıtma fonksiyonu ekmek pişirmek için idealdir.

Et ve balık pişirme

Çok yağlı yiyeceklerin fırında sürekli bir koku oluşturmasını önlemek için bir derin pişirme kabı kullanın.

Etleri işlemeden önce yaklaşık 15 dakika bekleyin, böylece et suyunu salmaz.

Kızartma sırasında fırında çok fazla duman oluşmasını önlemek için derin pişime kabına biraz su ekleyin. Duman yoğunlaşmasını önlemek için kuruduktan sonra her defasında su ekleyin.

Pişirme süreleri

Pişirme süreleri yemek tipine, diriliğine ve hacmine bağlıdır.

İlk başta, pişirirken fırının performansına bakın. Pişirme kaplarınız için en iyi ayarları (sicaklık ayarı, pişirme süresi vb.), tarifleri ve miktarları belirlemek için bu cihazı kullanabilirsiniz.

11.2 Fanlı Pişirme (Nemli) - önerilen aksesuarlar

Koyu ve yansıtma yapmayan kalıp ve kaplar kullanın. Açık renk ve yansıtma yapan kaplara kıyasla ısıyi daha iyi emerler.

Koyu, yansıtmayan 28 cm çap

Koyu, yansıtmayan 26 cm çap

Peynirli tartlar

Seramik 8 cm çap, 5 cm yükseklik

Koyu, yansıtmayan 28 cm çap

11.3 Fanlı Pişirme (Nemli)

En iyi sonucu almak için aşağıdaki tabloda listelenen önerileri takip edin.

		(°C)	(dk)
Tatlı top ekmekler, 12 parça	pişirme tepsisi veya damlalık tepisi	180 2 35 - 40
Top ekmek, 9 parça pişirme tepsisi veya damlalık tepisi		180 2 35 - 40
Pizza, dondurulmuş, 0,35 kg	tel raf 220 2 35 - 40
İsviçre rulosu pişirme tepsisi veya damlalık tepisi		170 2 30 - 40
Brownie pişirme tepsisi veya damlalık tepisi		180 2 30 - 40
Sufle, 6 parça tel raf üzerinde seramik pey-nirli tart		200 3 30 - 40
Turta tab. pand. kar. tel raf üzerinde tab.pand.kar. 170 2 20 - 30
Victoria sandviçi tel rafta pişirme tabağı 170 2 35 - 45
Haşlama balık, 0,3 kg pişirme tepsisi veya damlalık tepisi		180 3 35 - 45
Bütün Balık, 0,2 kg pişirme tepsisi veya damlalık tepisi		180 3 35 - 45
Balık fileto, 0,3 kg tel raf üzerinde pizza kabı 180 3 35 - 45
Haşlama et, 0,25 kg	pişirme tepsisi veya damlalık tepisi	200 3 40 - 50
Şiş kebap, 0,5 kg	pişirme tepsisi veya damlalık tepisi	200 3 25 - 35
Bisküviler, 16 parça	pişirme tepsisi veya damlalık tepisi	180 2 20 - 30
Makaron, 20 parça	pişirme tepsisi veya damlalık tepisi	180 2 40 - 45
Muffin, 12 parça	pişirme tepsisi veya damlalık tepisi	170 2 30 - 40
Tuzlu hamur işi, 16 parça	pişirme tepsisi veya damlalık tepisi	170 2 35 - 45
Kurabiye hamurlu bis-küviler, 20 parça	pişirme tepsisi veya damlalık tepisi	150 2 40 - 50
Minik tartlar, 8 parça	pişirme tepsisi veya damlalık tepisi	170 2 20 - 30
Sebzeler, haşlama, 0,4 kg	pişirme tepsisi veya damlalık tepisi	180 3 35 - 40
Vejetaryen omlet	tel raf üzerinde pizza kabı 200 3 30 - 45
Akdeniz sebzeleri, 0,7 kg	pişirme tepsisi veya damlalık tepisi	180 4 35 - 40

11.4 Test kuruluşlarına yönelik bilgiler

IEC 60350-1'e göre yapılan testler.

		(°C) (dk)
Küçük kek-ler, bir tepsi-de 16 adet	Alt+Üst Isıtma Pişirme tep-sisi	3 170 20 - 35 -
Küçük kek-ler, bir tepsi-de 16 adet	Sıcak Hava Pişirme tep-sisi	3 160 20 - 35 -
Küçük kek-ler, bir tepsi-de 16 adet	Sıcak Hava Pişirme tep-sisi	1 ve 3 160 20 - 35 -
Elmalı turta,2 kalıp 20cm çapında	Alt+Üst Isıtma Tel raf 1 170 70 - 90 -
Elmalı turta,2 kalıp 20cm çapında	Sıcak Hava Tel raf 2 160 70 - 90 -
Sünger kek,26 cm çapında kek kalıbı	Alt+Üst Isıtma Tel raf 2 170 35 - 45 -
Sünger kek,26 cm çapında kek kalıbı	Sıcak Hava Tel raf 2 160 35 - 45 -
Kısa ekmek Alt+Üst Isıtma Pişirme tep-sisi		3 150 20 - 35 Fırını 10 dk önceden	isıtın.
Kısa ekmek Sıcak Hava Pişirme tep-sisi		3 150 20 - 35 Fırını 10 dk önceden	isıtın.
Tost Izgara Tel raf 3 maks. 1 - 5 Fırını 10 dk önceden			isıtın.
Sığır burger,6 adet, 0,6kg	Izgara Tel raf veldamlama tepsisi	3 maks. 20 - 30 Tel rafı üçüncü seviye-	ye, damlalık tepsisini fırının ikinci seviyesine koyun. Pişirme süresi-nin yarısına gelindiğin-de tabağı çevirin.Fırını 10 dk önceden isıtın.

12. BAKIM VE TEMİZLİK

UYARI!

Güvenlik bölümlerine bakın.

12.1 Temizleme ile ilgili notlar

Temizlik Madde- leri

Cihazın ön kısmını sadece yumuşak deterjanlı ilik su ile ıslatılmış bir mikro fiber bezle temizleyin. Fırın iç kısmının çerçevesindeki kapak contasını kontrol edin ve temizleyin.

Metal yüzeyleri temizlemek için temizleme solüsyonu kullanın.

Lekeler orta derece etkili bir deterjanla temizlenmelidir. Katalitik yüzeylere uygulamayın.

Günlük Kullanım

Her kullanımdan sonra iç kısmı temizleyin. Birikmiş yağlar ya da diğer artıklar yangına sebep olabilir.

Cihazın içinde veya cam kapak panellerinde nemden buğulanma oluşabilir. Buğulaşmayı azaltmak için pişirmeye başlamadan önce cihazı 10 dakika çalıştırın. Yemeği cihazda 20 dakikadan daha uzun bir süre saklamayın. Her kullanımdan sonra iç kısmı sadece mikro fiber bezle kurulayın.

Aksesuarlar

Her kullanımdan sonra tüm aksesuarları temizleyin ve kurumaya bırakın. Sadece yumuşak deterjanlı ılık su ile ıslatılmış bir mikro fiber bez kullanın. Aksesuarları bulaşık makinesinde yıkamayın.

Yapışmaz aksesuarları aşındırıcı temizlik malzemesi ya da keskin uçlu nesneler kullanarak temizlemeyin.

12.2 Çıkarma: Raf destekleri / katalitik panelleri

Fırını temizlemek için raf desteklerini / katalitik panelleri çıkarın.

Adım 1 Fırını kapatın ve soğuyana kadar bekleyin.

Adım 2 Raf desteğinin ön kısmını yan duvar- dan uzağa çekin. Raf desteğinin arka kısmını ve katalitik paneli yerlerinde tutun. Katalitik paneller fırın duvarlarına takılı değildir. Raf desteklerini çıkardığınızda düşebilirler.

Adım 3 Teleskobik raf desteğinin arka kısmını yan duvardan uzağa çekip çıkarın.

Adım 4 Raf desteklerini ters sırayla takın. Teleskobik raflardaki sabitleme iğne- leri ön tarafı işaret etmelidir.

1 2

12.3 Kullanım şekli: Katalitik temizleme

Fırın boşluğunda katalitik paneller bulunmaktadır. Katalitik paneller, kataliz sırasında yağı emer.

Katalitik kaplama yüzeyindeki lekeler ve renk değişiklikleri, temizleme fonksiyonunu etkilemez.

Katalitik temizleme öncesinde

Firini kapatın ve soğuyana kadarbekleyin.

Tüm aksesuarları. Fırın tabanını ve iç kapak camını ilik su, yumuşak ve yumuşak deterjanla temizleyin.

Fırını katalitik temizleme fonksiyonuyla temizleme

Adım 1 Adım 2 Adım 3

Fonksiyonu ve fırın sıcaklığını

ayarlayın: -250°C

Süre: 1 sa.

Temizleme işlemi sonrasında fırın fonksiyonları düğmesini kapalı konuma çevirin.

Fırın soğuduğunda fırının içini ıslak ve yumuşak bir bezle silin.

12.4 Çıkarma ve takma: Kapı

Fırın kapısının iki cam paneli vardır. Temizlemek için fırın kapısını ve iç cam paneli çıkarabilirsiniz. Cam panelleri çıkarmadan önce "Kapıyı sökme ve takma" talimatının tamamını okuyun.

DİKKAT!

Fırını cam panelleri olmadan kullanmayın.

Adım 1 Kapıyı tam olarak açın ve her iki menteşeyi tutun.

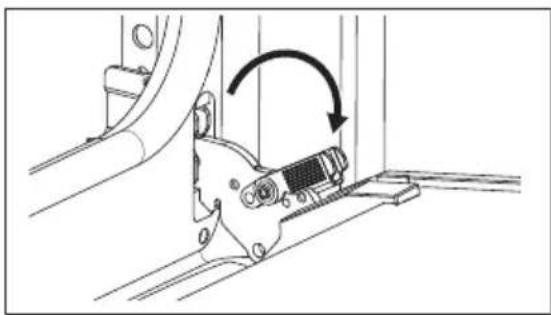

Adım 2 Mandalları kaldırın ve "klik" sesi gelene kadar çekin.

Adım 3 Fırın kapısını yarıya kadar ilk açılma pozis-yonuna kadar kapatın. Daha sonra kaldırın ve çekip kapıyı yuvasından çıkarın.
Adım 4 Sağlam bir zemin üzerine bir bez yerleştire-rek, kapıyı bezin üzerine koyun ve iç cam panel çıkarmak için kilitleme sistemini ser-best bırakın.
Adım 5 Sabitleyicileri 90° döndürün ve yuvalarından çıkartın.
Adım 6 Önce dikkatlice kaldırın ve ardından cam pa-neli çıkarın.

Adım 7 Cam panelleri sabunlu suyla temizleyin. Cam panelleri dikkatlice kurulayın. Cam panelleri bulaşık makinesinde yıkamayın.

Adım 8 Temizledikten sonra cam paneli ve fırın kapağını takın.

Kapı doğru biçimde takıldığında mandallar kapatılırken "klik" sesi duyulur.

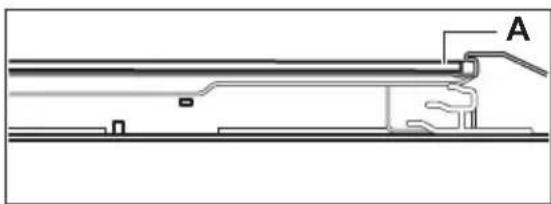

Doğru takıldığında kapı trimi yerine oturur. İç cam paneli yuvalara doğru şekilde taktığınızdan emin olun.

12.5 Değiştirme şekli: Lamba

UYARI!

Elektrik çarpması riski.

Lamba sıcak olabilir.

Lambayı değiştirmeden önce:

1. Adım 2. Adım 3. Adım
Fırını kapatın. Fırın soğuyana kadar bekleyin.	Fırının fişini prizden çekin. Fırın boşluğunun tabanına bir bez yerleştirin.

Arka lamba

Adım 1 Çıkarmak için cam kapağı döndürün.

Adım 2 Cam kapağı temileyin.

Adım 3 Bozulan lambayı 300 °C ısıya dayanıklı yeni bir lamba ile değiştirin.

Adım 4 Cam kapağı takın.

13. SORUN GİDERME

UYARI!

Güvenlik bölümlerine bakın.

13.1 Bu durumlarda ne yapmalı...

Bu tabloda bulunmaması halinde lütfen Yetkili Servis Merkezi'yle iletişime geçin.

Sorun Aşağıdakileri kontrol edin...

Fırın ısınmıyor. Sigorta atmıştır.

Sorun Aşağıdakileri kontrol edin...

Kapak contası hasar gör-müş.	Fırını kullanmayın. Yetkili Servis Merkezini arayın.
Ekranda "12.00" görünü-yor.	Elektrik kesintisi oldu. Sa-atin ayarlanması.
Lamba çalışmıyor. Lamba yanmıştır.

13.2 Servis bilgileri

Soruna kendiniz bir çözüm bulamadığınız takdirde, satıcınıza veya bir Yetkili Servis Merkezine başvurun.

Servis merkezi için gerekli bilgiler, bilgi etiketinde bulunmaktadır. Bilgi etiketi, cihaz boşluğunun ön çerçevesinin üzerindedir. Cihaz boşluğundaki bilgi etiketini çıkarmayın.

Bilgileri buraya yazmanızı öneririz:

Model (MOD.)

Ürün numarası (PNC)

Bilgileri buraya yazmanızı öneririz:

Seri numarası (S.N.)

14. TEKNİK VERİLER

14.1 Teknik veriler

Voltaj 220 - 240 V

Sıklık 50 - 60 Hz

15. ENERJİ VERİMLİLİĞİ

15.1 Ürün Bilgisi ve Ürün Bilgi Formu

Tedarikçi adı Electrolux
Model tanımlaması	EOF5C50BV 944068239
	EOF5C50BX 944068238
	EOF5C50BZ 944068222
Enerji Verimliliği Endeksi 95.1
Enerji verimliliği sınıfı A
Standart yüklü, geleneksek mod enerji tüketimi 0.89kWsa/çevrim
Standart yüklü, fanlı modda enerji tüketimi 0.78kWsa/çevrim
Fırın boşluğu sayısı 1
Isı kaynağı Elektrik
Hacim 65I
Fırın tipi Ankastre Fırın
Kitle	EOF5C50BV 29.4kg
	EOF5C50BX 30.5kg
	EOF5C50BZ 29.9kg

IEC/EN 60350-1 - Ev tipi elektrikli pişirme cihazları - Bölüm 1: Ocaklar, fırınlar, buharlı fırınlar ve izgaralar - Performans ölçümü için yöntemler.

Cihazda, günlük yemek pişirme işlemleri sırasında enerji tasarrufu yapmanıza yardımcı olacak özellikler bulunmaktadır.

Cihaz çalışırken cihazın kapağının düzgün şekilde kapandığından emin olun. Pişirme esnasında cihaz kapağını sık sık açmaktan kaçının. Kapak contasını temiz tutun ve yerine iyice sabitlendiğinden emin olun.

Enerji tasarrufu için metal kaplar kullanın.

Mümkünse, pişirme öncesinde cihazı ısıtmayın.

Tek seferde birkaç yemek hazırladığınızda, pişirme işlemleri arasındaki süreyi olabildiğince kısa tutun.

Fan ile pişirme

Mümkünse, enerji tasarrufu için fanlı pişirme fonksiyonlarını kullanın.

Atilisi

Pişirme süresi 30 dakikadan fazla olduğunda pişirme süresinin dolmasından 3-10 dakika önce cihaz sıcaklığını minimuma indirin.

Cihazda kalan ısı, pişirmeye devam edecektir.

Diğer yiyecekleri ısıtmak için atıl (kalan) ısıyı kullanın.

Yiyeceği sıcak tutun

Atıl (kalan) ısıyı kullanmak ve yemeği sıcak tutmak için mümkün olan en düşük sıcaklığı seçin.

Fanlı Pişirme (Nemli)

Bu fonksiyon pişirme sırasında enerji tasarrufu sağlamak için tasarlanmıştır.

16. TÜKETİCİNİN SEÇİMLİK HAKLARI

1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

2. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.

3. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

4. Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.

5. Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Üretici / İhracatçı :

İthalatcı: Electrolux Dayanıklı Tüketim Mamulleri San. ve Tic. AŞ.

TR-34435 Taksim-Beyoğlu-İstanbul

Müşteri Hizmetleri: 0 850 250 35 89

[e-mail]

WEB: www.electrolux.com.tr

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

AEEE Yönetmeliğine Uygundur.

17. ÇEVREYLE İLGILI BILGILER

Şu sembole sahip malzemeler geri

dönüştürülebilir Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına

yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.
