HASZNÁLATI ÚTMUTATÓ CTP64SC/E1 CANDY

Biztonsági emlékeztető és karbantartás:

• FIGYELEM! A készülék és annak hozzáférhető részei használat közben felforrósodnak. Ne érintse meg a fűtőelemeket.
• 8 éven aluli gyermekek csak folyamatos felnőtt felügyelet mellett tartózkodhatnak a készülék közelében.
• A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzékszervi és mentális képességekkel rendelkező, illetve kellő tapasztalattal nem rendelkező személyek, csak felügyelet mellett, illetve akkor használhatják, ha már rendelkeznek a készülék biztonságos használatára és a kockázatokra vonatkozó tudással.
• Gyermekek ne játsszanak a készülékkel.
• A tisztítást és a karbantartást gyermekek nem végezhetik felügyelet nélkül.
• FIGYELEM! A főzőlapon őrizetlenül hagyott zsír vagy olaj veszélyes lehet, és tüzet okozhat.
• Tüz esetén SOHA ne próbálja azt vízzel oltani. Kapcsolja ki a készüléket, majd pl. egy edényfedővel vagy tűzálló takaróval fojtsa el a tüzet.
• FIGYELEM! Tüzveszély: ne tároljon semmilyen tárgyat a főzőlap felületén.
• FIGYELEM! Ha a főzőlap felülete megrepedt, az áramütés elkerülése érdekében kapcsolja ki a készüléket.

• A készülék tisztításához ne használjon göztisztítót.

• Ne helyezzen fémtárgyakat, például késeket, villákat, kanalakat, vagy edényfedőket a főzőlapra, mivel ezek felforrósodhatnak. A fedél felnyitása előtt tisztítsa meg azt a kifolyt ételtől vagy folyadékoktól.

• A fedél lezárása előtt hagyja kihúlni a főzőlapot.
• Használat után kapcsolja ki a főzőlapot. Ne várja meg, hogy az edényérzékelő kapcsolja ki a készüléket.
• A készülék nem használható külső időzítővel vagy távirányító rendszerrel.
• A készülék áramköri megszakítóját a vonatkozó szabályozásnak megfelelően be kell építeni az áramkörbe.
• A tápkábel típusát a használati utasítás írja elő, a készülék hátsó felületének hőmérsékletét figyelembe véve.
• Ha a tápkábel megsérül, a kockázatok elkerülése végett a gyártó által megadott márkaszerviznek vagy megfelelően képzett szakembernek kell gondoskodnia a cseréjéről.
• VIGYÁZAT: a hőkapcsoló véletlen visszaállításából adódó veszélyek elkerülése érdekében a készüléket tilos külső kapcsolóeszközről, például időzítőről, illetve gyakran be- és kikapcsolt áramkörökről működtetni.

FIGYELEM! Csak olyan főzőlap védőrácsot használjon, amelyet a készülék gyártója készít, illetve javasol a készülék használati utasításában, vagy ami a készülékkel egybe van építve. A nem megfelelő védőrácsok használata balesetet okozhat.

• Minden esetben használjon megfelelő főzőedényeket.
• Minden esetben a főzésre használt egység közepére helyezze az edényeket.
• Ne tegyen semmit a vezérlőpanelre.

• Ne használja a felületet vágódeszkaként.

• A fedél lezárása előtt hagyja kihülni a főzőlapot.

• VIGYÁZAT: főzés során ne hagyja felügyelet nélkül a készüléket. A rövid ideig tartó főzési folyamatokat folyamatosan felügyelni kell.

Tisztelt vásárlónk!

Köszönjük, hogy megvásárolta a CANDY indukciós főzőlapot. Reméljük, termékünket hosszú évekig megelégedéssel fogja használni.

Kérjük, a főzőlap használata előtt alaposan olvassa el használati utasítást, és tartsa azt biztos helyen.

A termék bemutatása

Az indukciós főzőlapok elektromágneses főzőzónáikkal, mikroszámítógépes vezérlésükkel és számos funkciójukkal a modern családok minden főzési igényének tökéletesen megfelelnek.

A különleges, importált anyagokból készült CANDY indukciós főzőlap rendkívül felhasználóbarát, tartós, és biztonságos.

Működési elv

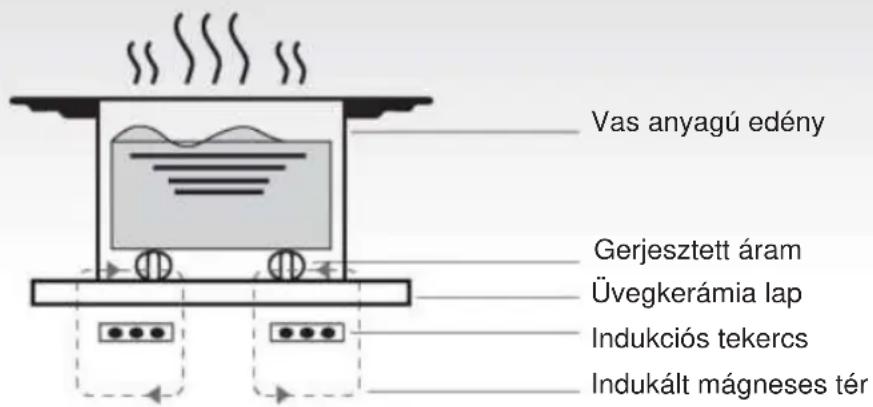

Az indukciós főzőlap egy tekercsből, egy ferromágneses anyagból készült fűtőlapból, és egy vezérlörendszerből áll. A tekercsben folyó áram erős mágneses mezőt hoz létre. Ez a mágneses mező örvényáramot indukál a főzőlapban, amely felforrósítja a lapot, majd azon keresztül az edényt.

Vas anyagú edény Gerjesztett áram Üvegkerámia lap Indukciós tekercs Indukált mágneses tér

Biztonság

A főzőlap kifejezetten háztartási felhasználásra készült.

Termékeink folyamatos fejlesztése érdekében a CANDY fenntartja a készülék műszaki és esztétikai jellemzői módosításának jogát.

• Túlmelegedés elleni védelem

A főzőzónák hőmérsékletét egy érzékelő ellenőrzi. Ha a hőmérséklet meghaladja a biztonságos értéket, a főzőzóna automatikusan kikapcsol.

- Kis méretű vagy nem mágneses tárgyak észlelése

Ha 80 mm-nél kisebb átmérőjű edényt vagy egyéb kis méretű tárgyat (pl. kés, villa, kulcs), illetve nem mágnesezhető (pl. alumínium) edényt helyez a főzőlapra, a készülék körülbelül egy percig figyelmeztető hangjelzést ad, majd automatikusan készenléti üzemmódba kapcsol.

• Maradékhő figyelmeztetés

Ha a főzőlapot hosszabb ideig használta, a főzőfelület kikapcsolás után is forró marad. Ekkor a kijelzőn figyelmeztetésként a "H" betű jelenik meg.

• Automatikus kikapcsolása

A főzőlap egy másik biztonsági funkciója az automatikus kikapcsolás. Ez a funkció akkor lép működésbe, ha elfelejti kikapcsolni valamelyik főzőzónát.

Az alapértelmezett kikapcsolási időket az alábbi táblázat mutatja:

Fokozat	A főzőzóna automatikus kikapcsolási ideje
1~3	8 óra
4~6	4 óra
7~9	2 óra

Amikor eltávolítja az edényt egy sütési zónáról, az azonnal befejezi a fűtést, majd egy perces figyelmeztető hangjelzést követően teljesen kikapcsol.

Figyelem! Ha szívritmus-szabályozóval rendelkezik, az indukciós főzőlap használata előtt kérje ki kezelőorvosa tanácsát.

Beszerelés

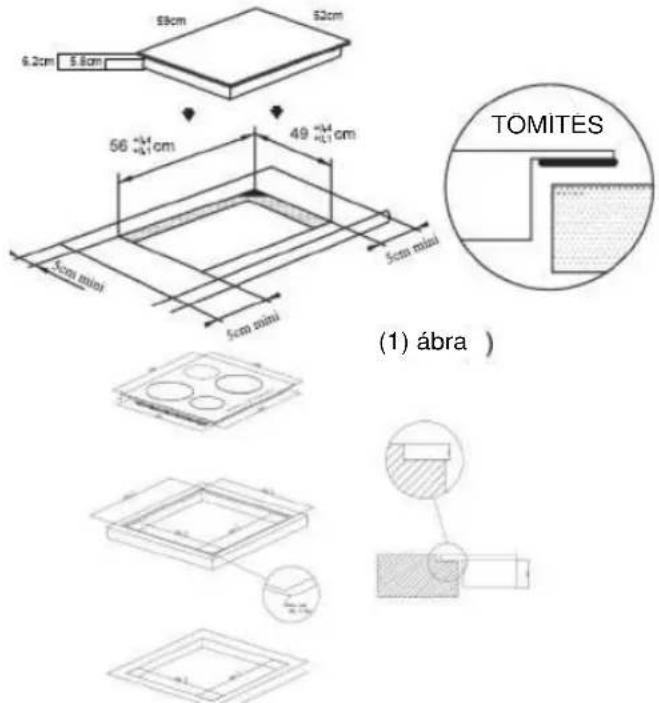

1. Az alábbi ábrán jelzett méreteknek megfelelően vágjon egy lyukat a konyhapult felületébe. A lyuk körül hagyjon legalább 50 mm szabad helyet. A pult legyen legalább 30 mm vastag, és hőálló anyagú.

Az (1) ábrának megfelelően.

Telepítés a munkalappal egy szintben: csak akkor megvalósítható, nincs sütő a pult alá szerelve.

1. Nagyon fontos, hogy az indukciós főzőlap megfelelően szellőzzön, és a be- illetve kimeneti szellőzőnyílásokat semmi ne takarja el.

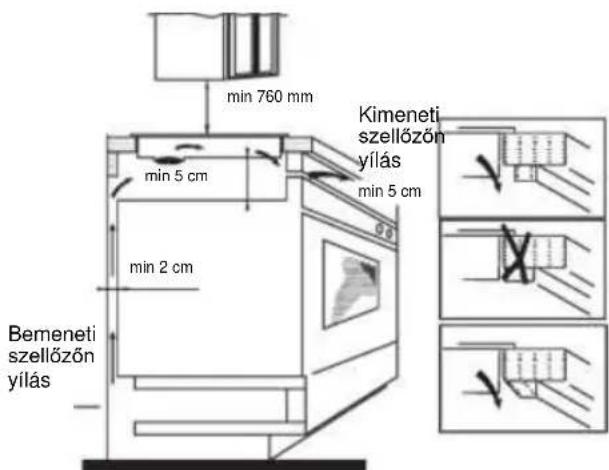

Győződjön meg róla, hogy a főzőlapot a 2. ábrának megfelelően szerelte be.

min 760 mm min 5 cm min 2 cm Bemeneti szellőzőn yilás Kimeneti szellőzőn yilás min 5 cm

(2) ábra

MEGJEGYZÉS: Ha a főzőlap felett szekrény található, a közöttük lévő távolság biztonsági okokból legyen legalább 760 mm.

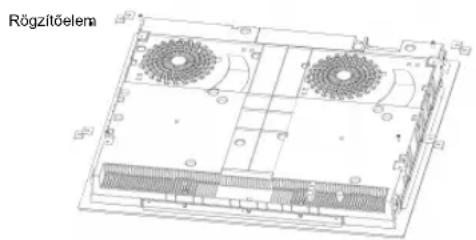

1. A főzőlap alján található négy szerelvény segítségével rögzítse azt a pulthoz. A szerelvények a pult vastagságától függően állíthatók.

Rögzítőelem

Figyelmeztetések:

1) Az indukciós főzőlapot csak megfelelően képzett személy szerelheti be. Vállalatunk erre a műveletre képesített szerelőket alkalmaz. Soha ne próbálja meg egyedül beszerelni a készüléket.
2) Az indukciós főzőlap nem szerelhető hűtőszekrények, fagyasztók, mosogató- és szárítógépek fölé.
3) Az indukciós főzőlapot úgy kell elhelyezni, hogy optimális legyen a hő átadása.
4) A főzőlap mögötti falnak, illetve a körülötte lévő egyéb felületeknek hőállónak kell lenniük.
5) A károsodás elkerülése érdekében a pult anyaga és a ragasztóanyag szintén legyen hőálló.

4. Az áramforrás csatlakoztatása

Az aljzatot a vonatkozó szabványoknak megfelelően, egypólusú áramköri megszakítóhoz kell csatlakoztatni. A csatlakoztatás módját a 3. ábra mutatja.

Feszültség380-415V 3N~220-240V~		Vezetékek
	Fekete barna	Kék	Sárga/zöld
	Fekete ésbarna	Kék	Sárga/zöld

(3) ábra

A balesetek elkerülése érdekében a sérült kábel cseréjét kizárólag az értékesítés utáni szerviz technikusa végezheti, a megfelelő szerszámokkal.

Ha a készüléket közvetlenül a hálózati áramhoz csatlakoztatja, lássa el többpólusú áramköri megszakítóval, melynek érintkező között legyen legalább 3mm távolság.

A szerelést végző személynek biztosítania kell, hogy az elektromos csatlakoztatás megfelel a biztonsági előírásoknak.

A kábelt tilos meghajlítani vagy összenyomni.

A kábelt rendszeresen ellenőrizni kell, és csak megfelelően képzett személy cserélheti ki.

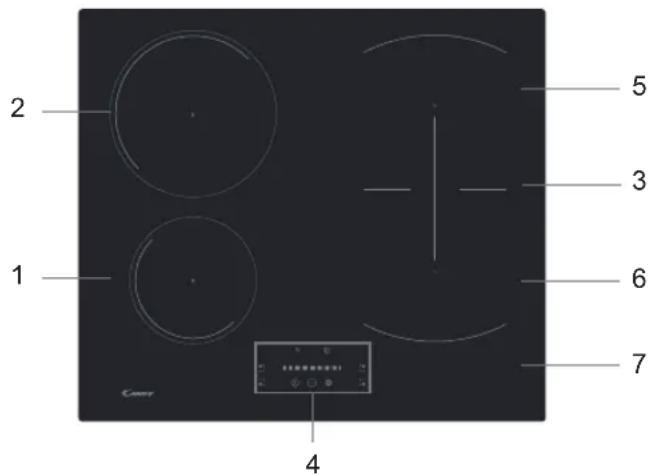

Az indukciós főzőlap ábrája

2 1 5 3 6 7 4

1. Max. 1400W/1500W zóna

2. Max. 2400W/2600W zóna

3. Max. 3000W/3600W zóna

4. Vezérlöpanel

5. Max. 1800W/2000W zóna

6. Max. 1800W/2000W zóna

7. Üveglemez

A vezérlöpanel sematikus ábrája

5 7 6 4 3 1 2 4

1. Főkapcsoló

2. Flexibilis zóna vezérlése

3. Erősítés

4. Főzőzóna kiválasztásának vezérlése

5. Billentyüzár

6. Időzítő vezérlése

7. Teljesítmény/ldőzítő érintőszenzor

Termék működtetése

Érintőszenzor

• A vezérlők reagálnak az érintésre, így nem kell nyomást gyakorolnia.
- Használja az ujjbegyét az ujja hegye helyett.
- Minden egyes érintés regisztrálásakor sípolást fog hallani.
• Győződjön meg arról, hogy a kezelőszervek mindig tiszták, szárazak, és nincs rajtuk semmilyen tárgy (pl. edény vagy rongy). Még egy vékony vízréteg is megnehezítheti a vezérlés működését.

A megfelelő főzőlap kiválasztása

- Csak indukciós főzésre alkalmas alappal rendelkező főzőedényeket használjon. Keresse meg az indukciós szimbólumot a csomagoláson vagy az edény alján.

• Mágnesteszttel ellenőrizheti, hogy a főzőedénye megfelelő-e. Közelítse a mágnest az edény alja felé. Ha vonzza, az edény alkalmas indukciós főzésre.
• Ha nincs mágnes:
• Tegyen egy kis vizet az edénybe, amit ellenőrizni szeretne.
• Ha nem villog a kijelzőn a és a víz melegszik, az edény megfelelő.
• A következő anyagokból készült edények nem alkalmasak: tiszta rozsdamentes acél, alumínium vagy réz mágneses alj nélkül, üveg, fa, porcelán, kerámia és cserépedények.

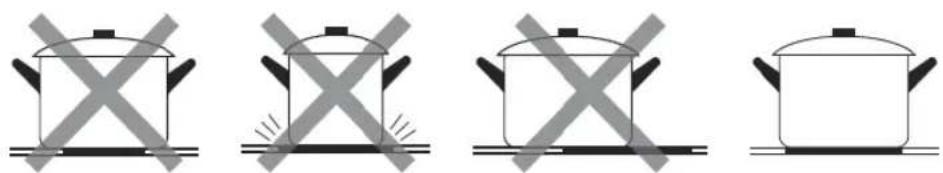

Ne használjon recés szélü vagy ívelt aljú edényeket.

Győződjön meg arról, hogy az edény alja sima, felfekszik az üvegen, és ugyanakkora, mint a főzőzóna. Olyan edényeket használjon, melyek átmérője megegyezik a kiválasztott zóna jelölésével. Kicsivel nagyobb edény használatakor maximális lesz az energiahatékonyság. Kisebb edény használata esetén a hatékonyság kevesebb lehet a kívánt mértéknél. A 140 mm-nél kisebb edényeket a főzőlap nem feltétlenül ismeri fel. Az edényt mindig a főzőzóna közepére helyezze.

Mindig emelje fel az edényeket az indukciós főzőlapról – ne csúsztassa, különben megkarcolhatja az üveget.

Hogyan kell alkalmazni

Főzés megkezdése

Érintse meg a BE/KI kapcsolót. Bekapcsolás után a hangjelzés egyszer megszólal, és minden kijelzőn megjelenik a „-” vagy „- -” felirat, jelezve, hogy az indukciós főzőlap készenléti üzemmódba lépett.

Helyezzen egy megfelelő edényt a használni kívánt főzőzónára.

- Győződjön meg arról, hogy az edény alja és a főzőzóna felülete tiszta és száraz.

Érintse meg a főzőzóna vezérlőjét, és a gomb melletti kijelző villogni fog.

Válassza ki a hőbeállítást csúszó vezérlőelem megérintésével

- Ha 1 percen belül nem választ hőbeállítást, az indukciós főzőlap automatikusan kikapcsol. Az 1. lépéssel újra kell kezdenie.

- A höbeállítást főzés közben bármikor módosíthatja.

Ha a kijelzón a felváltva villog a hőbeállítással

Ez azt jelenti, hogy:

• nem helyezett edényt a megfelelő főzőzónára, vagy
• az Ön által használt edény nem alkalmas indukciós főzésre, vagy
• az edény túl kicsi vagy nem megfelelően van a főzőzónára helyezve.

Nincs melegítés, amíg nincs megfelelő edény a főzőzónán.

A kijelzöröl a „„ 1 perc elteltével automatikusan eltünik, ha nincs megfelelő edény elhelyezve.

Főzés befejezése

Érintse meg a kikapcsolni kívánt főzőzóna vezérlőjét.

Kapcsolja ki a főzőzónát a csúszkát „|”-re állítva. Ellenőrizze, hogy a kijelzőn „0” van.

Kapcsolja ki az egész főzőlapot a BE/KI kapcsoló megérintésével.

Ügyeljen a forró felületekre.

A „H” jelzi, hogy melyik főzőzóna túl meleg ahhoz, hogy megérintse. Eltűnik, ha a felület biztonságos hőmérsékletre hült. Energiatakarékossági funkcióként is használható: ha további edényeket szeretne melegíteni, használja a még forró főzőlapot.

A Boost funkció használata

Aktiválja a boost funkciót

Érintse meg a főzőzóna vezérlőjét.

Ha megérinti a teljesítménynövelő vezérlöt a zóna kijelzőn megjelenik a „P“, és a teljesítmény eléri a maximumot.

6

b → b P

A Boost funkció megszakítása

Érintse meg az időzíteni kívánt főzőzóna vezérlőjét, ha szeretné kikapcsolni a teljesítménynövelő funkciót.

p

A „Boost” funkció törléséhez érintse meg a „Boost” vezérlőt és a főzőzóna visszaáll az eredeti beállításra.

• Ez a funkció bármelyik főzözónával működik.
• A főzőzóna 5 perc elteltével visszaáll az eredeti beállításra.
  • Ha az eredeti höfokbeállítás 0-val egyenlő, 5 perc múlva visszatér 9-re.

FLEXIBILIS ZÓNA

• Ez a terület egy zónaként vagy két külön zónaként is használható az aktuális igényeknek megfelelően.
• A szabad zóna két, egymástól független indukciós zónából áll, amelyek külön szabályozhatók.

Egy nagy zónaként

1. A szabad zóna egy nagy zónaként való használatához nyomja meg a flexibilis zóna vezérlőjét.

! → 5 -

1. Egy nagy zónaként történő használathoz az alábbiakat javasoljuk:

Edények: 250mm vagy 280mm átmérőjű edények (négyzetes vagy ovális edények elfogadhatók)

250mm

250mm

A fenti három műveleten kívül más nem javasolt, mert befolyásolhatja a készülék melegítését.

Két független zónaként

A flexibilis zóna két külön zónaként történő használatához kétféle melegítési módból választhat.

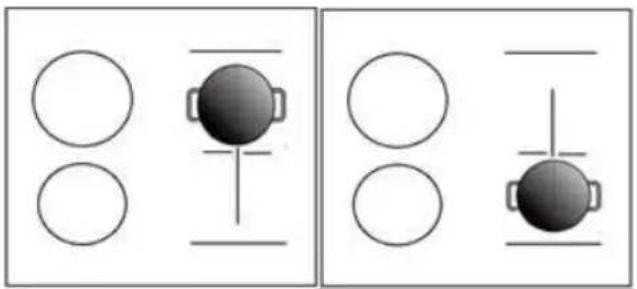

(a) Tegyen egy serpenyőt a jobb oldalon felüle vagy a jobb oldalon alulra a flexibilis zónán.

(b) Tegyen két serpenyőt a flexibilis zóna mindkét oldalára.

Megjegyzés: Ellenőrizze, hogy a serpenyő nagyobb 12cm-nél.

Kezelőszervek zárolása

• A véletlen bekapcsolás megakadályozása érdekében zárolhatja a kezelőszerveket (például a gyermekek véletlenül bekapcsolhatják a főzőzónákat).
• Ha a vezérlők zárolva vannak, a BE/KI kapcsoló kivételével az összes vezérlő le van tiltva.

A kezelőszervek zárolásához

Érintse meg a zárat.

Az időzítő kijelzőjén a „Lo” felirat jelenik meg.

A kezelőszervek feloldásához

Érintse meg és tartsa lenyomva a zárat egy ideig.

Amikor a főzőlap zárolva van, az összes kezelőszerv kikapcsol, kivéve a BE/KI kapcsolót ①, vészhelyzetben bármikor kikapcsolhatja az indukciós főzőlapot a BE/KI kapcsolóval ①, de a következő műveletnél először fel kell oldania a főzőlapot.

Időzítő vezérlése

Az időzítőt kétféleképpen használhatja:

a) Használhatja emlékeztetőnek. Ebben az esetben az időzítő nem kapcsolja ki semelyik főzőzónát a beállított idő letelte után.

b) Beállíthatja, hogy a beállított idő letelte után egy vagy több főzőzónát kikapcsoljon. A maximális időzítő 99 perc.

a) Az időzítő használata emlékeztetőként

Ha nem választ főzőzónát

Győződjön meg róla, hogy a főzőlap be van kapcsolva.

Megjegyzés: az időzítő használatához legalább egy zónának aktívnak kell lennie.

Az idözítő vezérlését megérintve a „10” jelenik meg az idözítő kijelzőjén, és a „0” villog.

Állítsa be az időt a csúszó vezérlőelemmel (pl. 5).

10

Érintse meg ismét az időzítöt, és az „1” villogni kezd.

Állítsa be az időt a csúszó vezérlöelemmel (pl. 9), ekkor a beállított időzítés 95 perc.

Az időzítő beállítását követően azonnal elkezd visszaszámolni. A kijelzőn megjelenik a maradék idő.

A csengő 30 másodpercig sípol, és az időzítő kijelzőjén a „-” felirat jelenik meg, amikor a beállítási idő véget ér.

b) Az időzítő beállítása egy főzőzóna kikapcsolására

Egy zóna beállítása.

Érintse meg az időzíteni kívánt főzőzóna vezérlőjét.

Rövid időn belül érintse meg az időzítő vezérlését, és a „10” jelenik meg az időzítő kijelzőjén, és a „0” villog.

Állítsa be az időt a csúszó vezérlőelemmel (pl. 5).

Érintse meg ismét az időzítót, és az „1” villogni kezd.

Állítsa be az időt a csúszó vezérlőelemmel (pl. 9), ekkor a beállított időzítés 95 perc.

Az időzítő beállítását követően azonnal elkezd visszaszámolni. A kijelzőn megjelenik a maradék idő.

MEGJEGYZÉS: A teljesítményszint jelző melletti piros pont világítani fog, jelezve, hogy a zóna ki van választva.

Amikor a főzési időzítő lejár, a megfelelő főzőzóna automatikusan kikapcsol.

A többi főzőzóna továbbra is működik, ha korábban be voltak kapcsolva.

A fenti képek csak tájékoztató jellegűek, és a tényleges termék az irányadó.

Több zóna beállítása

Több zóna beállításának lépései hasonlóak, mint egy zóna esetén.

Amikor több főzőzónán egymással párhuzamosan beállítja az időt, a főzőzónák tizedespontja világít. A perc kijelzőn a min. időzítő látható. A hozzá tartozó zóna pontja villog.

Az alábbi látható:

(15 percre állítva)

(45 percre állítva)

Miután az időzítő lejárt, a hozzá tartozó zóna kikapcsol. Ekkor megjelenik az új min. időzítő, és a kapcsolódó zóna pontja villogni fog.

A jobb oldali látható:

(30 percre állítva)

Érintse meg a főzőzóna kiválasztásának vezérlését, és a kapcsolódó időzítő megjelenik az időzítő jelzésénél.

c) Az időzítő törlése

Érintse meg a kívánt főzőzóna vezérlőjét, amelyiknél törölni szeretné az időzítót.

Érintse meg az időzítő vezérlőjét, a kijelző villogni fog.

Érintse meg a csúszó vezérlöelemet, és állítsa az időzítöt „00”-ra, ekkor törölve lesz.

Teljesítménykezelési funkció

• Különböző teljesítménytartományok kiválasztásával meghatározhatja az indukciós főzőlap maximális teljesítményfelvételét.
• A túlterhelés kockázatának elkerülése érdekében az indukciós főzőlapok képesek automatikusan adott, alacsonyabb teljesítményre korlátozni saját működésüket.
• Nem szükséges edényeket tenni a főzőzónákra. Javasoljuk, hogy az áramellátás csatlakoztatása után 5 másodpercen belül kezdje el a beállítást. A teljesítménykezelési funkció bekapcsolásához 60 másodpercen belül be kell lépnie a teljesítménybeállítási üzemmódba.

Teljesítménykezelési funkció elérése
1. Felhívjuk figyelmét, hogy ne kapcsolja be a főzőlapot. Ekkor nyomja meg egyszerre a „Boost” és a „Zárolás” gombot.	Az „S” szimbólum jelenik meg az 1. zónában.
2. Nyomja meg a „Zárolás” gombot.	Az "S" szimbólum jelenik meg az 1. zónában, az „E” szimbólum pedig a 2. zónában.
3. Nyomja meg ismét egyszerre a „Boost” és a „Zárolás” gombot.	Az „S” szimbólum az 1. zónában, az „E” a 2. zónában, a „t” pedig a 3. zónában jelenik meg. Ezzel egyszerre az aktuális maximális teljesítmény üzemmód (7.2) jelenik meg az időzítő kijelzőjén.
Másik szintre kapcsolás
röviden nyomja meg a „Boost” gombot	6 energiaszint van, „7.2” és „2.5” között.Az időzítő kijelző megjeleníti az egyiket.„7.2”: a maximális teljesítmény 7,2 kW.„6.5”: a maximális teljesítmény 6,5 kW.„5.5”: a maximális teljesítmény 5,5 kW.„4.5”: a maximális teljesítmény 4,5 kW.„3.5”: a maximális teljesítmény 3,5 kW.„2.5”: a maximális teljesítmény 2,5 kW.
Teljesítménykezelési funkció megerősítése
A kívánt teljesítménybeállítási üzemmód kiválasztása után nyomja meg a „Zárolás” gombot	Amikor az időzítő visszajelzője nem villog tovább, a rendszer sikeresen beállította a teljesítménymódot.
Kilépés a teljesítménykezelési funkcióból
A beállítás után válassza le a készüléket a hálózati tápellátásról, majd csatlakoztassa újra.	Ekkor a főzőlap kikapcsol.

Alapértelmezett működési idő

Az automatikus kikapcsolás az indukciós főzőlap biztonsági funkciója. Automatikusan kikapcsol, ha elfelejti lekapcsolni a főzést. A különböző teljesítményszintek alapértelmezett üzemidejét az alábbi táblázat mutatja:

Fokozat	1 2		3	4	5	6	7	8	9
Alapértelmezett üzemóra (óra)	8 8		8	4	4	4	2	2	2

Az edény eltávolításakor az indukciós főzőlap azonnal leáll, és a főzőlap 2 perc elteltével automatikusan kikapcsol.

Főzőedények választéka

Vas lábos

Rozsdamentes acél

Vas serpenyö

Vas teáskanna

rozsdamentes acél teáskanna

Zománcozott főzőeszköz

Vas lap

Számos különböző főzőedénnyel rendelkezhet.

1. Jelen indukciós főzőlap felismeri a különböző főzőedényeket, melyeket az alábbi módszerekkel tesztelhet:

Helyezze az edényt a főzőzónára. Ha az adott főzőzónán megjelenik a teljesítményszint, az edény megfelelő. Ha „U” jelzés villog, az edény nem használható az indukciós főzőlappal.

1. Tartson egy mágnest az edényhez. Ha a mágnes vonzódik az edényhez, az használható az indukciós főzőlappal.

MEGJEGYZÉS: Az edény anyagának tartalmaznia kell mágneses anyagot.

Az edény aljának laposnak kell lennie, és az alábbi 1. táblázat szerinti átmérővel kell rendelkeznie.

1. Csak ferromágneses edényeket használjon, amelyek zománcos acélból, öntöttvasból vagy rozsdamentes acélból készültek, és indukciós főzőlapon használhatók.

2. Csak olyan edényeket használjon, amelyek ferromágneses területe (az edény alja) az alábbi táblázat szerinti tartományba esik (1. táblázat).

- Ha kisebb edényeket használ, az befolyásolhatja a teljesítményt.

- Ha az 1. táblázatban jelzettnél kisebb átmérőjű edényt használ, előfordulhat, hogy a készülék nem észleli a edényeket.

A főzőzóna méretének megfelelően különböző átmérőjű edényeket használhat az alábbi ábra szerint:

Ø140 Ø180 Ø210

1. Ha a ferromágneses rész csak részben fedi az edény alját, csak a ferromágneses rész fog felmelegedni, az edény aljának többi része nem feltétlenül melegszik fel a főzéshez megfelelő hőmérsékletre.
2. Ha a ferromágneses rész nem homogén, hanem más anyagokat is tartalmaz, az befolyásolhatja a melegedést és az edény észlelését.

Ha az edény alja hasonló az alábbi képeken láthatókhoz, előfordulhat, hogy a főzőlap nem észleli az

	Az indukciós főzőedény aljának átmérője
Főzőzóna	Minimum (mm)	Maximum (mm)
1	120	160
2	160	210
3 és 4	140	180
Flexibilis zóna	250	386*180

A fent említett értékeket befolyásolhatja az edény mérete, valamint anyaga.

Tisztaság és karbantartás

Az indukciós főzőlap felülete könnyen megtisztítható az alábbi módszerrel:

Szennyeződés típusa	Tisztítási módszer	Tisztítóanyagok
Alacsony	Merítse forró vízbe, majd törölje szárazra	Tisztítószivacs
Gyűrűk és vízkő	Öntsön fehér ecetet a területre, majd egy puha kendő vagy kereskedelmi termék segítségével törölje le	Egyedi ragasztó kerámiaüvegekhez
Édesség, olvadt alumínium vagy műanyag	Az üledék eltávolításához használjon kerámiaüveghez kialakított egyedi kaparókat (szilikon alapú termék a legjobb)	Egyedi ragasztó kerámiaüvegekhez

MEGJEGYZÉS: Tisztítás előtt csatlakoztassa le az áramforrásról.

Hiba megjelenítés és átvizsgálás

Az indukciós főzőlap öndiagnosztikai funkcióval van ellátva. Ezzel a vizsgálattal a technikus több alkatrész működését is ellenőrizni tudja anélkül, hogy a főzőlapot szétszerelné vagy kiszerelné a munkalapból.

Hibaelhárítás

1) Használat közben megjelenő hibakód és megoldás

Hibakód		Hiba		Megoldás
Nincs automatikus visszaküldés
E1	Kerámialap hőmérséklet-érzékelő hiba – nyitott áramkör.		Ellenőrizze a csatlakozást, vagy cserélje ki a kerámialap hőmérséklet-érzékelőjét.
E2	Kerámialap hőmérséklet-érzékelő hiba – rövidzárlat.
EB	Kerámialap hőmérséklet-érzékelő hiba.
E3	A kerámialap érzékelő magas hőmérséklete.		Várja meg, amíg a kerámialaphőmérséklete visszatér a normal értékre.Nyomja meg a „BE/KI” gombot az egység újraindításához.
E4	Az IGBT hőmérséklet-érzékelőjének meghibásodása – nyitott áramkör.		Cserélje ki a tápegységet.
E5	Az IGBT hőmérséklet-érzékelőjének meghibásodása – rövidzárlat.

E6	Magas hőmérsékletű IGBT.	Várja meg, amíg az IGBT hőmérséklete visszatér a normális értékre.Nyomja meg a „BE/KI” gombot az egység újraindításához.Ellenőrizze, hogy a ventilátor megfelelően működik-e, ha nem, cserélje ki a ventilátort.
E7	A tápfeszültség a névleges feszültség alatt van.	Vizsgálja meg, hogy megfelelő-e az áramellátás.
E8	A tápfeszültség meghaladja a névleges feszültséget.	Kapcsolja be, miután az áramellátás rendeződött.
U1	Kommunikációs hiba.	Állítsa vissza a kapcsolatot a kijelző és a tápegység között.Cserélje ki a tápegységet vagy a kijelzőt.

2) Speciális hiba és megoldás

Hiba	Hiba	A oldat	B oldat
A LED nem kapcsol be, ha a készülék be van dugva.	Nincs áramellátás.	Ellenőrizze, hogy a dugasz megfelelően érintkezik-e a konnektorban, és működik-e a konnektor.
	A tápegység és a kijelző csatlakoztatásának hibája.	Ellenőrizze a csatlakozást.
	A tápegység meghibásodott.	Cserélje ki a tartozék tápegységet.
	A kijelző meghibásodott.	Cserélje ki a kijelzőt.
Egyes gombok nem működnek, vagy a LED kijelző rendellenességet mutat.	A kijelző meghibásodott.	Cserélje ki a kijelzőt.
A Főzési mód kijelző bekapcsol, de a fütés nem indul el.	A főzőlap magas hőmérséklete.	A környezeti hőmérséklet túl magas lehet. Bemeneti szellőzőnyílás vagy levegő szellőzőnyílás eltömödött.
	Valami baj van a ventilátorral.	Ellenőrizze, hogy a ventilátorok rendben üzemelnek-e; ha nem, cserélje ki a ventilátort.
	A tápegység meghibásodott.	Cserélje ki a tápegységet.
Működés közben a fütés hirtelen leáll, és a kijelzőn az „u” villog.	Nem megfelelő típusú edény.	Használja a megfelelő edényt (lásd a hasznalati útmutatót).	Az edényérzékelő áramköre sérült, cserélje ki a tápegységet.
	Az edény átmérője túl kicsi.
	A főzőlap túlmelegedett;	Az egység túlmelegedett. Várja meg, amíg a hőmérséklet visszatér a normális szintre.
		Nyomja meg az "ON/OFF" gombot az egység újraindításához.
Az azonos oldali főzőzónák (mintpéldáulazelsőésa második zóna) „u”-t jelenítenének meg.	A tápegység és a kijelző csatlakoztatásának hibája;	Ellenőrizze a csatlakozást.
	A kommunikácős alkatrész kijelzője meghibásodott.	Cserélje ki a kijelzőt.
	A fö panel meghibásodott.	Cserélje ki a tápegységet.
A ventilátor motor rendellenes hangot ad.	A ventilátor motor meghibásodott.	Cserélje ki a ventilátort.

A fentiek a gyakori hibák ellenőrzésére szolgálnak.

Kérjük, ne szerelje szét a készüléket, hogy elkerülje a veszélyeket és az indukciós főzőlap bármilyen károsodását.

Ügyfélszolgálati szolgáltatások

Hiba esetén az ügyfélszolgálattal történő kapcsolatfelvétel előtt az alábbiakat tegye:

• Ellenőrizze, hogy megfelelően van-e csatlakoztatva a készülék
• Olvassa el a fenti meghibásodás és kijelző táblázatot

Ha ezt követően sem tudja megoldani a problémát, a főzőlap szétszedése helyett hívja fel az értékesítés utáni szolgáltatást.

Különleges nyilatkozat

Jelen kézikönyv tartalmát gondosan leellenőriztük. Azonban a vállalat nem vonható felelősségre a nyomdahibákért és mulasztásokért.

Továbbá, a kézikönyv módosított változata tartalmazhatja a műszaki módosításokat bármilyen értesítés nélkül. Jelen kézikönyvben feltüntetett eszköz megjelenése és színe eltérhet a valódi eszközétől.

ÁRTALMATLANÍTÁS: Ne ártalmatlanítsa jelen terméket szelektálatlan települési hulladékként. Ezen hulladékot külön kell gyűjteni az egyedi feldolgozás érdekében.

Jelen eszköz az Európai Parlament és Tanács 2012/19/EK Az elektromos és elektronikus berendezések hulladékairól szóló irányelvnek (WEEE) való megfelelőség alapján került felcímkézésre.

Jelen eszköz megfelelő ártalmatlanításával segit megelőzni a környezet és az emberi egészség esetleges károsodását, amelyek ellenkező esetben kialakulhatnának.

A terméken található szimbólum jelöli, hogy a terméket tilos általános háztartási hulladékként kezelni. Begyűjtési ponton kell leadni az elektromos és elektronikus cikkek újrahasznosítása érdekében.

Jelen termék egyedi hulladék ártalmatlanítást igényel. Jelen termék kezelésével, visszanyerésével és hasznosításával kapcsolatos információkért kérjük vegye fel a kapcsolatot a helyi önkormányzattal, a háztartási hulladék ártalmatlanítási szervizzel, vagy a terméket árusító bolttal.

Jelen termék kezelésével, visszanyerésével és hasznosításával kapcsolatos információkért kérjük vegye fel a kapcsolatot a helyi önkormányzattal, a háztartási hulladék ártalmatlanítási szervizzel, vagy az adott terméket árusító bolttal.
