NÁVOD K OBSLUZE CTP64SC/E1 CANDY

Bezpečnostní upozornění a údržba:

• VAROVÁNÍ: Spotřebič a jeho přístupné části se během používání zahřívají na vysokou teplotu. Dávejte pozor, abyste se nedotkli topných článků.
• Děti do 8 let věku musejí být mimo dosah spotřebiče, pokud nejsou pod neustálým dohledem.
• Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučeny o bezpečném používání spotřebiče a rozumějí možným nebezpečím.
• Děti si se spotřebičem nesmějí hrát.
• Děti nesmějí bez dozoru dospělých spotřebič čistit, ani provádět činnosti údržby.
• VAROVÁNÍ: Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár.
• Nikdy se nepokoušejte uhasit požár vodou; vypněte spotřebič, a potom zakryjte plamen např. pokličkou nebo protipožární dekou.
• VAROVÁNÍ: Nebezpečí požáru: na varném povrchu nic neskladujte.
• VAROVÁNÍ: Pokud je povrch prasklý, spotřebič vypněte, aby nedošlo k úrazu elektrickým proudem.

• K čištění zařízení nepoužívejte čisticí spotřebiče na páru.

• Na povrch varné desky nepokládejte žádné kovové předměty, jako jsou nože, vidličky, lžíce nebo pokličky rendlíků, protože by se mohly zahřát na velmi vysokou teplotu.
  Vše, co se rozlije, by mělo být z víka odstraněno před otevřením.

• Povrch varné desky musí umožňovat ochlazení před zavřením víka.
• Po použití prvek varné desky vypněte příslušným ovládáním. Nespoléhejte se na detektor nádobí.
• Tento spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání.
• Prostředky pro odpojení musejí být zabudovány do pevných vodičů v souladu s pravidly elektroinstalace.
• Pokyny uvádějí typ kabelu, který se má používat, s přihlédnutím k teplotě zadního povrchu spotřebiče.
• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo nebezpečí.
• POZOR: Aby nedošlo k nebezpečí v důsledku neúmyslného vynulování tepelného vypnutí, nesmí být toto zařízení napájeno prostřednictvím externího spínacího zařízení, jako je například časovač nebo nesmí být připojeno do okruhu, který se pravidelně zapíná a vypíná.

VAROVÁNÍ: Používejte pouze víka pro varné desky navržená výrobcem varného spotřebiče nebo označená výrobcem spotřebiče v návodu k použití jako vhodná, nebo víka pro varné desky zabudovaná do spotřebiče. Použití nevhodných ochranných vík může způsobit nehody.

• Vždy používejte odpovídající nádobí.
• Nádobu vždy umístěte do středu jednotky, na které vaříte.
• Nic nepokládejte na ovládací panel.

• Povrch desky nepoužívejte jako krájecí prkénko.

• Povrch varné desky musí umožňovat ochlazení před zavřením víka.

• POZOR: Vaření musí probíhat pod dohledem. Na krátký proces vaření je nutné dohlížet neustále.

Vážená zákaznice, vážený zákazníku,

Děkujeme vám za zakoupení indukční varné desky CANDY. Doufáme, že vám bude dobře sloužit spoustu let.

Přečtěte si prosím pečlivě tento návod ještě před použitím varné desky a uschovejte ho na bezpečném místě pro budoucí použití.

Představení výrobku

Indukční varná deska umožňuje všechny druhy vaření prostřednictvím svých elektromagnetických varných zón a svého mikropočítačového ovládání a multifunkcí, což z ní činí ideální volbu pro dnešní rodinu.

Indukční varná deska CANDY je vyrobena ze speciálních dovážených materiálů, je vysoce uživatelsky přívětivá, odolná a bezpečná.

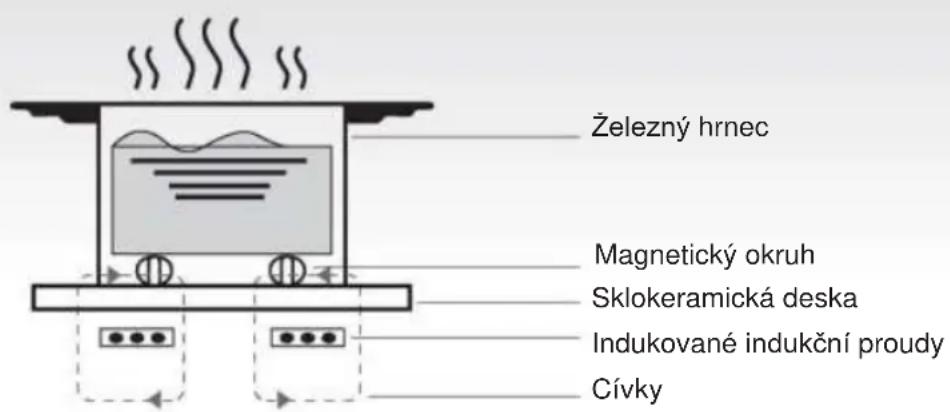

Pracovní princip

Indukční varná deska obsahuje cívku, varnou desku vyrobenou z feromagnetického materiálu a ovládání. Elektrický proud generuje přes cívku silné magnetické pole. Tím vzniká velké množství vírů, které pro změnu generují teplo, které se pak prénáší přes varnou zónu do varné nádoby.

Železný hrnec Magnetický okruh Sklokeramická deska Indukované indukční proudy Cívky

Bezpečnost

Tato varná deska byla speciálně navržena pro domácí použití.

V rámci neustálé snahy o vylepšení našich výrobků si CANDY vyhrazuje právo kdykoli změnit jakýkoli technický, programový nebo estetický aspekt spotřebiče.

• Ochrana proti přehřátí

Snímač sleduje teplotu ve varných zónách. Když teplota překročí bezpečnou úroveň, varná zóna se automaticky vypne.

- Detekce malých nemagnetických předmětů

Pokud byla na varné desce ponechána nádoba o průměru menším než 80 mm nebo nějaký jiný malý předmět (např. núž, vidlička, klíč) nebo byla na varné desce ponechána nemagnetická nádoba (např. hliníková), zazní po dobu přibližně jedné minuty bzučák a poté se varná deska automaticky přepne do pohotovostního režimu.

• Varování před zbytkovým teplem

Pokud varná deska po určitou dobu funguje, vytvoří se zbytkové teplo. Objeví se písmeno „H“, aby vás varovalo, že se máte držet od ní dál.

• Automatické vypnutí

Dalším bezpečnostním prvkem indukční varné desky je automatické vypnutí. K tomu dojde vždy, když zapomenete vypnout varnou zónu.

Výchozí časy vypnutí jsou uvedeny v následující tabulce:

Stupeňvýkonu	Zóna ohřevu seautomaticky vypne po
1~3	8 hodiny
4~6	4 hodiny
7~9	2 hodiny

Jakmile se nádoba z varné zóny odstraní, ohřev se okamžitě zastaví a po zaznění bzučáku, které trvá jednu minutu, se sama vypne.

VAROVÁNÍ: Osoby s kardiostimulátorem by se měly před použitím indukční varné desky poradit s lékařem.

Instalace

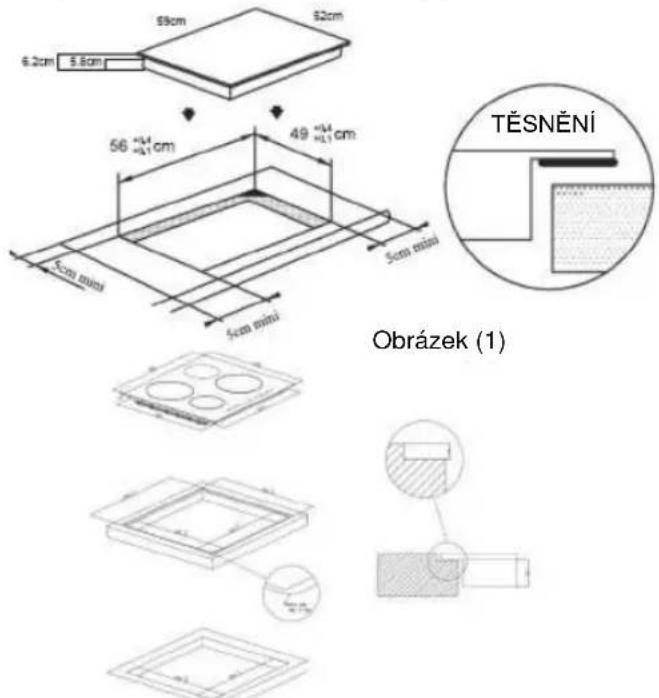

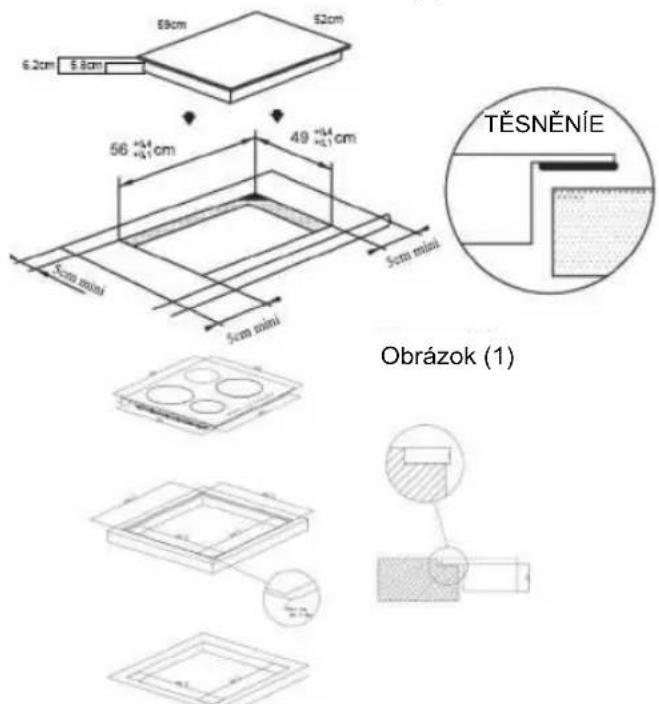

1. Vyřízněte otvor do pracovní desky o rozměrech, které jsou znázorněny na následujícím schématu. Kolem otvoru musí zůstat místo minimálně 50 mm. Pracovní deska by měla mít tloušťku nejméně 30 mm a měla by být vyrobena z materiálu, který je odolný vůči vysokým teplotám. Jak je znázorněno na obrázku (1).

Instalace Flush: Možné pouze v případě, že trouba není instalována pod kuchyňskou linkou.

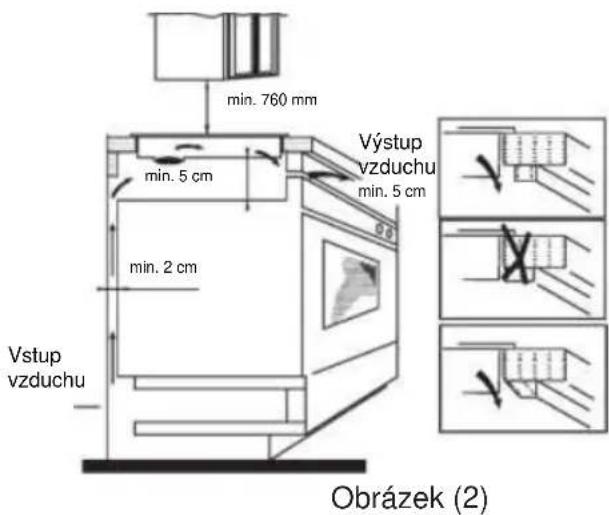

2. Je nezbytné, aby indukční varná deska byla dobře větrána a aby vstup a výstup vzduchu nebyl blokován.

Ujistěte se, že varná deska je správně nainstalována, jak je znázorněno na obrázku 2.

POZN.: Pro bezpečnost by mezera mezi varnou deskou a jakoukoli skříňkou nad ní měla být nejméně 760 mm.

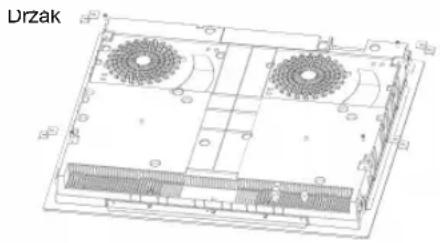

1. Varnou desku připevněte k pracovní desce pomocí čtyř držáků na spodní straně varné desky. Polohu držáků lze nastavit podle tloušťky horní strany.

1) Instalaci varné desky musí provést řádně kvalifikovaná osoba. Máme své vlastní kvalifikované řemeslníky. Nikdy se nepokoušejte nainstalovat spotřebič sami.
2) Varná deska se nesmí instalovat nad chladničky, mrazničky, myčky nádobí ani sušičky.
3) Varnou desku je nutné nainstalovat tak, aby bylo umožněno optimální vyzařování tepla.
4) Stěna a plocha nad varnou deskou musí být schopna odolat teplu.
5) Aby se zabránilo případnému poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.

4. Připojení k přívodu napájení

Zásuvka musí být připojena v souladu s příslušnou normou k jednopólovému jističi. Způsob připojení je znázorněn na obrázku 3.

Napětí380–415 V 3N~220-240V~	Připojení vodičů
	1L1Černá Hnědá1Černá a hnědá	3NModrá3NModrá	5 1= Žlutá/zelená 5= Žlutá/zelená

Obrázek (3)

Je-li kabel poškozen nebo je třeba jej vyměnit, musí to provést poprodejní technik s využitím vhodných nástrojů, aby se předešlo nehodám.

Je-li spotřebič připojen přímo k elektrické síti, musí být nainstalován vícepólový jistič s minimálním mezerou 3 mm mezi kontakty.

Instalační technik musí zajistit provedení správného elektrického připojení v souladu s bezpečnostními předpisy.

Kabel nesmí být nikde ohnutý ani stlačený.

Musí se pravidelně kontrolovat a smí ho vyměnit pouze řádně kvalifikovaná osoba.

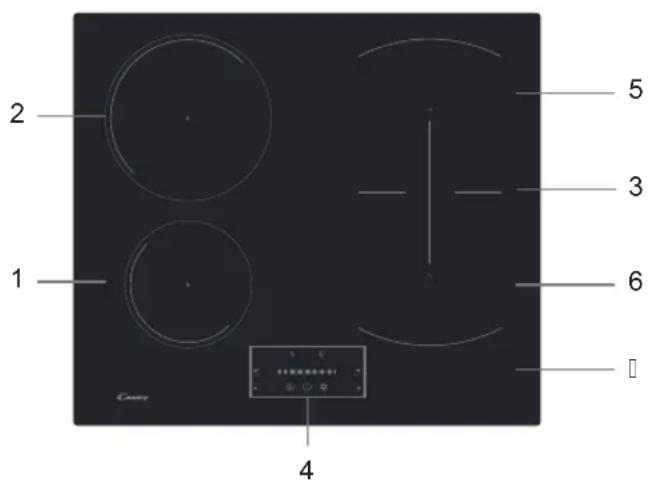

Schéma indukční varné desky:

2 1 5 3 6 4

1. Max. 1400 W/1500 W na zónu

2. Max. 2400 W/2600 W na zónu

3. Max. 3000 W/3600 W na zónu

4. Ovládací panel

5. Max. 1800 W2000 W na zónu

6. Max. 1800 W2000 W na zónu

7. Skleněná deska

Schematicky diagram ovládacího panelu

5 7 6 4 3 1 2 4

1. Ov ladač On/Off (Zap/Vyp)

2. Ov ladač flexibilní oblasti

3. Boost

4. Ov ladače volby varné zóny

5. Ov ladač zablokování tlačítek

6. Ov ladač časovače

7. Dotykové ovládání posuvníku výkonu/minutky

Provoz spotřebiče

Dotykové ovladače

• Ovladače reagují na dotyk, także nemusíte vyvíjet žádný tlak.
• Použijte bříško prstu, nikoliv jeho špičku.
  • Vždy, když je dotyk zaregistrován, uslyšíte pípnutí.
• Ovladače musí být vždy čisté, suché a nesmí být zakryté žádným předmětem (např. nádobou nebo utěrkou). I tenká vrstva vody může ztěžovat ovládání.

Výběr správné nádoby

- Používejte jen nádoby se základnou vhodnou pro indukční vaření. Podívejte se na symbol indukce na obalu nebo na spodní části nádoby.

• Pomocí magnetu můžete zkontrolovat, zda je vaše nádobí vhodné. Přiložte magnet směrem ke spodní části nádoby. V případě, že je přitahován, je nádoba vhodná pro indukci.

• Jestliže nemáte magnet:

• Do nádoby nalijte trochu tekutiny.

1. Jestliže nebliká na displeji a voda se ohřívá, je nádoba vhodná.

- Není vhodné nádobí vyrobené z následujících materiálů: čistá nerezová ocel, hliník nebo měd bez magnetické základny, sklo, dřevo, porcelán, keramika a kamenina.

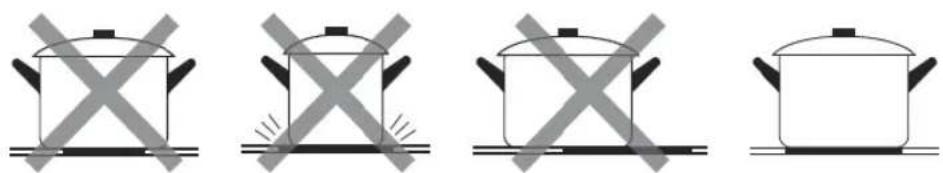

Nepoužívejte nádoby se zubatými hranami nebo zakřiveným dnem.

Ujistěte se, že spodek nádoby je hladký, sedí celou plochou na skle a má stejnou velikost jako varná zóna. Používejte nádoby s průměrem dna stejným, jako má grafické vyobrazení zvolené varné zóny. Použití hrnce o něco širšího je zárukou využití energie s maximální účinností. Pokud použijete menší hrnec, účinnost může být nižší, než jste očekávali. Nádobu menší než 140 mm nemusí varná deska zjistit. Vždy nádobu na varné zóně vystředťe.

Nádoby z indukční varné desky vždy zvedejte, neposunujte je, jinak mohou poškrabat sklo.

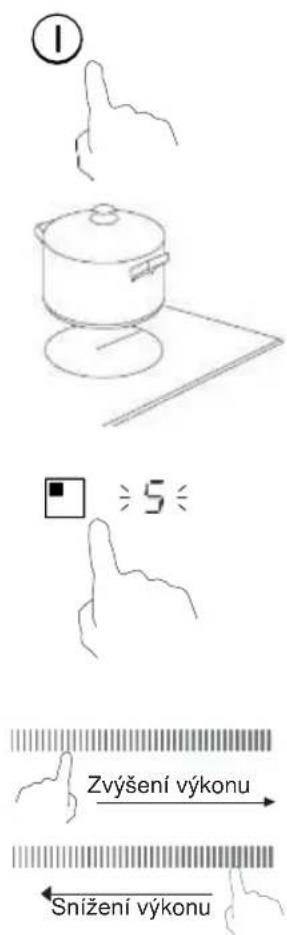

Dotkněte se ovladače ON/OFF (ZAP/VYP). Po zapnutí bzučák pípne, všechny displeje ukazují „-“ nebo „- -“, což znamená, že indukční varná deska je ve stavu pohotovostního režimu.

Na varnou zónu, kterou chcete použít, umístěte vhodnou nádobu.

- Ujistěte se, že dno nádoby a povrch varné zóny jsou čisté a suché.

Při dotyku ovladače vybrané zóny ohřevu začne indikátor vedle tlačítka blikat.

Zvolte nastavení teploty dotykem posuvníku.

- Jestliže do 1 minuty nestisknete žádné tlačitko nastavení teploty, indukční varná deska se automaticky vypne. Budete muset začit znovu krokem 1.

- Kdykoliv během vaření můžete změnit nastavení teploty.

① ≥5 Zvýšení výkonu Snížení výkonu

Jestliže displej bliká střídavě s nastavenou teplotou

To znamená, že:

• jste neumístili nádobu na správnou varnou zónu nebo,
• nádoba, kterou používáte, není vhodná pro indukční vaření nebo,
• nádoba je příliš malá nebo špatně vystředěná na varné zóně.

Pokud není na varné zóně vhodná nádoba, nehřeje.

Pokud není na varné zóně vhodná nádoba, displej „—“ se automaticky vypne po 1 minutě.

Konec vaření

Dotkněte se ovladače volby varné zóny, kterou chcete vypnout.

Vypněte varnou zónu dotykem posuvníku na „|“. Zkontrolujte, zda se na displeji objeví „0“.

Vypněte celou varnou desku dotykem ovladače ON/OFF (ZAP/VYP).

Pozor na horké povrchy.

Když je varná zóna horká na dotyk, ukáže se „H“. „H“ zmizi, když se povrch ochladi na bezpečnou teplotu. To můžete použít také jako funkci úspory energie; jestliže chcete ohřát další nádoby, použijte plotýnku, která je ještě horká.

Použití funkce zesilovače výkonu

Zapnutí funkce zesilovače výkonu

Dotkněte se ovladače zvolené varné zóny.

Dotkněte se ovladače zesilovače výkonu 📊indikátor zóny zobrazí „P“ a výkon dosáhne maxima.

6

b → b P

Vypnutí funkce zesilovače výkonu

Dotkněte se ovladače zvolené varné zóny, u které chcete vypnout funkci zesilovače.

p

Dotykem ovladače „Boost“ (Zesílení) ☒ zrušite funkci zesilovače výkonu a varná zóna se vrátí na své původní nastavení.

• Funkci je možné použít pro jakoukoli varnou zónu.
• Varná zóna se vrátí na své původní nastavení po 5 minutách.
  • V případě, že původní nastavení bylo 0, vrátí se na 9 po 5 minutách.

FLEXIBILNÍ OBLAST

• Tato plocha může být kdykoliv použita jako jedna zóna nebo jako dvě různé zóny, podle potřeby vaření.
• Volná plocha je tvořena dvěma nezávislými induktory, které lze ovládat samostatně.

Jako velká zóna

1. Chcete-li aktivovat volnou plochu jako jednu velkou zónu, dotkněte se ovladače flexibilní plochy.

! → 5 -

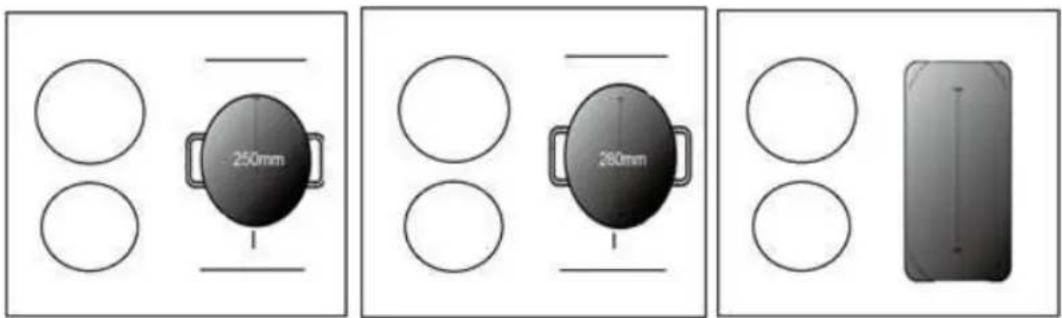

1. U velké zóny doporučujeme následující použití:

Nádoby: Nádoby o průměru 250 mm nebo 280 mm (můžete použít čtvercové nebo oválné nádobí).

Nedoporučujeme provádět jiné postupy kromě výše uvedených tří postupů, protože jinak by mohlo dojít ke zhoršení ohřevu spotřebiče.

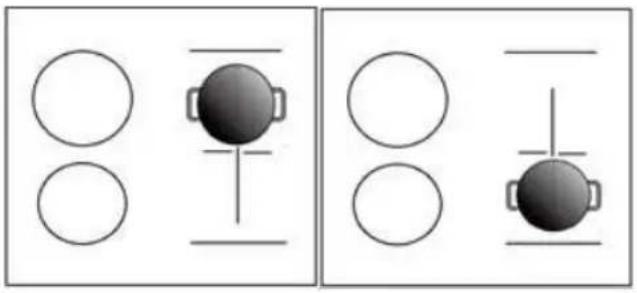

Jako dvě nezávislé zóny

Chcete-li použít flexibilní plochu jako dvě různé zóny, můžete mít dvě možnosti ohřevu.

(a) Položte nádobu na pravou horní stranu nebo na pravou dolní stranu flexibilní zóny.

(b)Položte dvě nádoby na obě strany flexibilní zóny.

Upozornění: Přesvědčte se, že nádoba je větší než 12 cm.

Zablokování ovladačů

• Ovladače můžete zablokovat, abyste zabránili neúmyslnému použití (například náhodnému zapnutí varných zón dětmi).
• Jsou-li ovladače zablokovány, všechny ovladače kromě ovládání ON/OFF (ZAP/VYP) jsou deaktivovány.

Dotkněte se ovladače zablokování.

Indikátor časovače zobrazí „Lo“.

Jak odblokovat ovladače

Dotkněte se a na chvíli podržte zablokování.

Když je varná deska v režimu zablokování, všechny ovladače kromě ON/OFF (ZAP/VYP) ① jsou deaktivovány, indukční varnou desku můžete v nouzové situaci kdykoli vypnout pomocí ovladače ON/OFF (ZAP/VYP) ①, ale při dalším použití ji musíte nejprve odblokovat.

Ovladač časovače

Časovač můžete použít dvěma různými způsoby:

a) Můžete ho použít jako minutovník. V tomto případě časovač po uplynutí nastaveného času nezapne žádnou varnou zónu.
b) Můžete také nastavit, aby časovač po uplynutí nastaveného času zapnul jednu nebo více varých zón.
Časovač lze nastavit maximálně na 99 min.

Pokud nevyberete žádnou varnou zónu

Ujistěte se, že je varná deska zapnutá.

Poznámka: můžete použít minutovník, alespoň jedna zóna musí být aktivní.

Dotkněte se ovladače časovače, na displeji časovače se zobrazí „10“ a bliká „0“.

Nastavte čas dotykem posuvníku (např. 5).

10

Dotkněte se ovladače časovače znovu, začne blikat „1“.

Nastavte čas dotykem posuvníku (např. 9), nyní je časovač nastavený na 95 minut.

15

Je-li nastaven čas, začne se ihned odpočítávat. Na displeji se zobrazuje zbývající čas.

Po dokončení nastavení času bude bzučák pípat po dobu 30 sekund a indikátor časovače zobrazi „- -“.

b) Nastavení časovače na vypnutí jedné varné zóny

Nastavení jedné zóny.

Dotkněte se ovladače zvolené varné zóny, u které chcete nastavit časovač.

6 10

Co nejdříve se dotkněte ovladače časovače, na displeji časovače se zobrazí „10“ a bliká „0“.

Nastavte čas dotykem posuvníku (např. 5).

Dotkněte se ovladače časovače znovu, začne blikat „1“.

Nastavte čas dotykem posuvníku (např. 9), nyní je časovač nastavený na 95 minut.

Je-li nastaven čas, začne se ihned odpočítávat. Na displeji se zobrazuje zbývající čas.

POZNÁMKA: Červená kontrolka u indikátoru výkonu se rozsvítí, čímž signalizuje výběr této zóny.

Po uplynutí nastaveného času se příslušná varná zóna automaticky vypne.

Ostatní varné zóny zůstanou v provozu, pokud byly zapnuté již předtím.

Výše uvedené obrázky jsou pouze orientační a rozhodující je konečný produkt.

Nastavení více zón:

Postup pro nastavení více zón je podobný krokům nastavení jedné zóny.

Pokud nastavíte čas pro několik varných zón současně, desetinné tečky příslušné varné zóny se rozsvítí. Na minutovém displeji se zobrazují minuty časovače. Tečka odpovídající zóny bliká.

Viz zobrazení níže:

(nastaveno na 15 minut)

(nastaveno na 45 minut)

Po uplynutí nastaveného času se příslušná varná zóna vypne. Pak se ukáže nový minutový časovač a tečka odpovídající zóny bude blikat.

Viz zobrazení vpravo:

(nastaveno na 30 minut)

Dotkněte se ovladače zvolené varné zóny, příslušný časovač se zobrazí v indikátoru časovače.

c) Zrušení časovače

Dotkněte se ovladače zvolené varné zóny, u které chcete zrušit časovač.

Dotkněte se časovače, indikátor bliká.

Dotkněte se posuvníku k nastavení časovače na „00“ a tím se časovač zruší.

6 30

Funkce řízení výkonu

• Volbou až šesti různých rozsahů výkonu lze nastavit maximální stupeň výkonu varné desky.
• Indukční varné desky se dokážou automaticky omezovat a pracovat s nižším výkonem, aby se předešlo riziku přetížení.
• Není nutné pokládat žádné hrnce na varné zóny. Doporučujeme začít nastavovat do 5 sekund od připojení k napájení. Aby bylo možné zapnout funkci řízení výkonu, je nutné zadat režim nastavení výkonu do 60 sekund.

Zapnutí funkce řízení výkonu
1. Pamatujte, že nemáte zapínat varnou desku. V této fázi současně stiskněte tlačítka „Boost“ a „Zámek“.	V zóně č. 1 se zobrazí symbol „S“.
2. Stiskněte tlačítko „Zámek“.	V zóně č. 1 se zobrazí symbol „S“ a v zóně č. 2 se zobrazí symbol „E“.
3. Znovu současně stiskněte tlačítka „Boost“ a „Zámek“.	V zóně č. 1 se zobrazí symbol „S“, v zóně č. 2 se zobrazí symbol „E“ a v zóně č. 3 se zobrazí symbol „t“. Na ukazateli časovače se bude zároveň zobrazovat aktuální režim maximálního výkonu (7.2).
Přepnutí na jiný stupeň
Krátcé stiskněte tlačítko „Boost“. Existuje 6 stupňů výkonu od „7.2“ do „2.5“.
	Ukazatel časovače bude zobrazovat jeden z nich.„7.2“: maximální výkon je 7,2 kW.„6.5“: maximální výkon je 6,5 kW.„5.5“: maximální výkon je 5,5 kW.„4.5“: maximální výkon je 4,5 kW.„3.5“: maximální výkon je 3,5 kW.„2.5“: maximální výkon je 2,5 kW.
Potvrzení funkce řízení výkonu
Až vyberete požadovaný režim nastavení výkonu, stiskněte tlačítko „Zámek“.	Když přestane blikat ukazatel času, znamená to, že režim výkonu byl úspěšně nastaven.
Ukončení funkce řízení výkonu
Po nastavení je nutné odpojit a znovu připojit napájení.	Potom se varná deska vypne.

Výchozí provozní časy

Automatické vypnutí plní funkci bezpečnostní ochrany pro indukční varnou desku. Ta se automaticky vypne, pokud ji zapomenete vypnout vy. Výchozí provozní časy pro různé úrovně výkonu jsou uvedeny v následující tabulce:

Stupeň výkonu	1 2		3	4	5	6	7	8	9
Výchozí provozní časovač (hodiny)	8 8		8	4	4	4	2	2	2

Po odstranění nádoby může indukční varná deska okamžitě přestat hřát a varná deska se automaticky vypne po 2 minutách.

Výběr varných nádob

Železná pánev Nerezová ocel Železná pánev Železná konvice Smaltované na smažení konvice z

nerezové oceli

Smaltované kuchyňské nádobí

Železné nádobí

Můžete mít řadu různých varných nádob.

1. Tato indukční varná deska dokáže identifikovat různé nádoby na vaření, které můžete otestovat pomocí jedné z následujících metod: Umístěte nádobu na varnou zónu. Pokud odpovídající varná zóna zobrazí stupeň výkonu, je nádoba vhodná. Pokud bliká „U“, nádoba není vhodná pro použití na indukční varné desce.
2. Přiložte k nádobě magnet. Pokud je magnet k nádobě přitahován, nádoba je vhodná na indukční varnou desku.

POZN.: Dno nádoby musí obsahovat magnetický materiál.

Musí mít ploché dno s průměrem podle tabulky 1 níže.

1. Používejte pouze feromagnetické nádobí ze smaltované oceli, litiny nebo nerezové oceli, které je ale kompatibilní s indukcí.
2. Používejte pánve, jejichž průměr feromagnetické oblasti (dno pánve) je v rozsahu rozměrů v níže uvedené tabulce (Tabulka 1).

- Pokud používáte menší hrnce, může to ovlivnit výkon.

- Pokud používáte hrnec s průměrem menším než je průměr uvedený v tabulce 1, hrnce nemusí být detekovány.

Podle rozměrů zóny můžete použít hrnce různých průměrů, jak je znázorněno na obrázku níže:

Ø140 Ø180 Ø210

1. Pokud feromagnetická část pokrývá pouze část dna pánve, ohřeje se pouze feromagnetická oblast, zbytek dna se nemusí zahřát na dostatečnou teplotu pro vaření.
2. Pokud feromagnetická oblast není homogenní, ale obsahuje jiné materiály, jako je hliník, může to ovlivnit zahřívání a detekci pánve.

Pokud je dno pánve podobné níže uvedeným obrázkům, pánev nebylo možné detekovat.

	Průměr dna indukčního nádobí
Varná zóna	Minimum (mm)	Maximum (mm)
1	120	160
2	160	210
3 a 4	140	180
Flexibilní oblast	250	386*180

Výše uvedené se může lišit podle velikosti nádoby a materiálu, ze kterého je vyrobena.

Čistota a údržba

Povrch indukční varné desky lze snadno vyčistit následujícím způsobem:

Druh kontaminace	Způsob čištění	Čisticí materiály
Osvětlení	Ponořte do horké vody a utřete do sucha	Čisticí houbička
Kroužky a vápenné úsady	Na danou oblast naneste bílý ocet, otřete měkkým hadříkem nebo použijte běžně dostupný přípravek	Speciální lepidlo na keramické sklo
Sladkosti, roztavený hliník nebo plasty	K odstranění zbytků používejte speciální škrabku pro keramické sklo (nejlepší je výrobek na křemíkové bázi)	Speciální lepidlo na keramické sklo

POZN.: Před čištěním odpojte napájecí zdroj.

Zobrazení závad a kontrola

Indukční varná deska je vybavena autodiagnostickou funkcí. S tímto testem je technik schopen zkontrolovat funkci několika dílů bez demontáže nebo vytažení varné desky z pracovní plochy.

Odstraňování problémů

1) Chybové kódy vyskytující se při používání zákazníkem a řešení

Chybový kód		Problém		Řešení
Bez automatické obnovy
E1	Porucha čidla teploty keramické plotýnky – přerušený obvod.		Zkontrolujte připojení nebo vyměňte čidla teploty keramické plotýnky.
E2	Porucha čidla teploty keramické plotýnky – zkrat v obvodu.
Eb	Porucha čidla teploty keramické plotýnky.
E3	Vysoká teplota čidla keramické plotýnky.		Počkejte na návrat teploty keramické desky k normálu.Dotkněte se tlačítka „ON/OFF“ (ZAP/VYP) k restartu spotřebiče.
E4	Porucha teplotního čidla IGBT – přerušený obvod.		Vyměňte napájecí desku.
E5	Porucha teplotního čidla IGBT – zkrat v obvodu.

E6	Vysoká teplota IGBT.	Počkejte na návrat teploty IGBT k normálu.Dotkněte se tlačítka „ON/OFF“ (ZAP/VYP) k restartu spotřebiče.Zkontrolujte, zda ventilátor běží hladce; pokud ne, vyměňte jej.
E7	Napájecí napětí je nižší než jmenovité napětí.	Prosím zkontrolujte, zda je napájecí napětí normální.
E8	Napájecí napětí je vyšší než jmenovité napětí.	Zapnutí po napájení je normální.
U1	Chyba komunikace.	Obnovte spojení mezi zobrazovací deskou a napájecí deskou.Vyměňte napájecí desku nebo zobrazovací desku.

2) Konkrétní chyba a řešení

Porucha	Problém	Řešení A	Řešení B
LED dioda se nerozsvítí, když je spotřebič zapojen.	Není dodáváno napájení.	Zkontrolujte, zda je zástrčka pevně v zásuvce a zda zásuvka funguje.
	Porucha připojení přídavné napájecí desky a desky displeje.	Zkontrolujte připojení.
	Porucha připojení deska je poškozená.	Vyměňte přídavnou napájecí desku.
	Deska displeje je poškozená.	Vyměňte desku displeje.
Některá tlačítka nefungují, nebo LED displej nefunguje normálně.	Poškození desky displeje.	Vyměňte desku displeje.
Indikátor režimu vaření se rozsvítí, ale ohřev se nespusti.	Vysoká teplota varné desky.	Okolní teplota může být příliš vysoká. Nasávání vzduchu nebo větrací otvor mohou být zablokované.
	Něco se stalo s ventilátorem.	Zkontrolujte, zda ventilátor běží hladce; jestliže ne, vyměňte ventilátor.
	Napájecí deska je poškozená.	Vyměňte napájecí desku.
Ohřev se náhle vypne během provozu a na displeji bliká „u“.	Špatný typ nádoby.	Použijte správnou nádobu (viz návod k obsluze).	Okruh zjištění nádoby je poškozený, vyměňte napájecí desku.
	Příliš malý průměr nádoby.
	Sporák se přehřál;	Jednotka je přehřátá. Počkejte na návrat teploty k normálu.
		Stiskněte tlačítko „ON/OFF“ (ZAP/VYP) k restartu spotřebiče.
Varné zóny na stejné straně (například první a druhá zóna) zobrazí „u“.	Porucha připojení napájecí desky a desky displeje;	Zkontrolujte připojení.
	Deska displeje komunikačního dílu je poškozená.	Vyměňte desku displeje.
	Hlavní deska je poškozená.	Vyměňte napájecí desku.
Motor ventilátoru nezní normálně.	Motor ventilátoru je poškozená.	Vyměňte ventilátor.

Výše uvedené případy představují vyhodnocení a kontrolu běžných poruch.

Nerozebírejte spotřebič sami, abyste se vyhnuli nebezpečí a poškození indukční varné desky.

Služba péče o zákazníky

Pokud dojde k poruše, proved'te před kontaktováním poprodejního servisu následující úkony:

• Zkontrolujte, zda je spotřebič správně zapojen
• Prostudujte si výše uvedenou tabulku poruch a zobrazení

Pokud stále nemůžete vyřešit problém, vypněte spotřebič, nepokoušejte se jej demontovat aobraťte se na

poprodejní servis.

Zvláštní prohlášení

Obsah tohoto návodu byl pečlivě zkontrolován. Společnost však nemůže být zodpovědná za jakékoli tiskové chyby nebo opomenutí.

Do revidované verze návodu mohou být zahrnuty také jakékoli technické úpravy bez předchozího upozornění. Vzhled a barva spotřebiče zobrazené v tomto návodu se mohou od skutečného vzhledu lišit.

LIKVIDACE: Tento výrobek nevyhazujte s běžným domovním odpadem. Tento odpad je nutné odevzdat do tříděného sběru za účelem speciálního zpracování.

Tento spotřebič je označen v souladu s evropskou směrnici 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ).

Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit případným negativním vlivům na životní prostředí a lidské zdraví, k nimž by došlo při nesprávném postupu likvidace.

Symbol na spotřebiči nebo na přiložených dokumentech udává, že tento spotřebič nepatří do domácího odpadu. Je nutné jej odvézt do příslušného sběrného místa pro recyklaci elektrického a elektronického zařizení.

Tento spotřebič vyžaduje odbornou likvidaci odpadu. Podrobnější informace o zpracování, obnově a recyklaci tohoto spotřebiče zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto spotřebiče zjistite u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste spotřebič zakoupili.

Bezpečnostné upozornenia a údržba:

Snímač monitoruje teplotu vo varných zónach. Po prekročení teploty nad bezpečnú úroveň sa varná zóna automaticky vypne.

• Automatické vypínanie

Podl'a zobrazenia na obrázku (1).

59cm 52cm 6.2cm 5.8cm 56 +14 cm 49 +14 cm +1 cm 5cm mini 5cm mini 5cm mini TĚSNĚNÍE Obrázok (1)

1. Zóna max. 1400 W/1500 W
2. Zóna max. 2400 W/2600 W
3. Zóna max. 3000 W/3600 W

4. Ovládací panel

5. Zóna max. 1800 W/2000 W

6. Zóna max. 1800 W/2000 W
7. Sklenená doska

Schematický nákres ovládacieho panela

5 7 6 4 3 1 2 4

1. Vypínač on/off (zapnút'/vypnút')
2. Ovládač flexibilnej oblasti

3. Boost

4. Ovládače výberu ohrevnej zóny

5. Ovládač uzamknutia tlačidiel
6. Ovládač časovača
7. Dotykový posuvný ovládač výkonu/časovača

Prevádzka výrobku

Dotykové ovládače

Dotknite sa ovládača posilňovača 📑indikátor zóny zobrazí „P“ a výkon dosiahne Max.

6

b → b p

Uzamykanie ovládačov

Dotknite sa ovládača zámky.

Na indikátore časovača sa zobrazí „Lo“.

Odomknutie ovládačov

Dotknite sa a chvílku podržte ovládač uzamknutia.

Dotknite sa ovládača časovača, v zobrazení časovača sa zobrazí „10“ a bliká „0“.

Znovu sa dotknite ovládača časovača, bude blikat' „1“.

Krátko sa dotknite ovládača časovača, v displeji časovača sa zobrazí „10“ a bliká „0“.

6

Znovu sa dotknite ovládača časovača, bude blikat' „1“.

Pri dotyku ovládača časovača indikátor bliká.

Dotykom posuvného ovládača nastavte časovač na „00“, časovač sa zruší.

Poznámka: spodok nádoby musí obsahovat magnetický materiál.

Musí mat' ploché dno s priemerom podl'a tabul'ky 1 nižšie.

Poznámka: Pred čistením odpojte napájanie.

Služba starostlivosti o zákazníkov
