INSTRUKCJA OBSŁUGI CTP64SC/E1 CANDY

Przypomnienie dotyczące bezpieczeństwa i konserwacji:

• OSTRZEŻENIE: Podczas użytkowania urządzenie i dostępne części nagrzewają się do wysokiej temperatury. Należy zachować ostrożność aby uniknąć dotykania elementów grzejnych.
• Dzieci poniżej 8 roku życia powinny zachować bezpieczną odległość od urządzenia, chyba że znajdują się pod stałym nadzorem.
• Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej bądź nieposiadające doświadczenia i wiedzy, jeśli są one pod nadzorem lub poinstruowano je w zakresie bezpiecznej obsługi urządzenia i zrozumiały one potencjalne zagrożenia.
• Nie należy zezwalać dzieciom na zabawę z urządzeniem.
• Dzieci bez nadzoru nie mogą czyścić ani przeprowadzać konserwacji
• OSTRZEŻENIE: Gotowanie na płycie przy użyciu tłuszczu lub oleju może stanowić zagrożenie i spowodować pożar.
• NIGDY nie należy próbować gasić pożaru wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru – nie należy przechowywać przedmiotów na polach grzejnych.
• OSTRZEŻENIE: W przypadku pęknięcia pola należy wyłączyć urządzenie, aby uniknąć porażenia prądem elektrycznym.

• Do czyszczenia nie używać myjki parowej.

• Zabrania się umieszczania na powierzchni płyty metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki rondli, ponieważ mogą one się nagrzewać.
  Przed otwarciem pokrywy należy usunąć z niej wszelkie wycieki.

• Przed zamknięciem pokrywy należy odczekać, aż płyta ostygnie.
• Po użyciu należy wyłączyć element grzejny używając przełącznika. Nie należy polegać na czujniku wykrywającym patelnię.
• Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego regulatora czasowego lub oddzielnego systemu zdalnego sterowania.
• Elementy służące do odłączania muszą być wbudowane w stałą instalację elektryczną zgodnie z przepisami dotyczącymi przewodów instalacji elektrycznej.
• W instrukcjach określono typ przewodu, jaki ma być stosowany, biorąc pod uwagę temperaturę tylnej powierzchni urządzenia.
• W razie uszkodzenia przewodu zasilającego powinien on zostać wymieniony przez producenta, jego serwisanta lub inne wykwalifikowane osoby, aby uniknąć zagrożenia.
• PRZESTROGA: w celu uniknięcia zagrożenia związanego z przypadkowym ponownym włączeniem wyłącznika termicznego, urządzenie nie może być zasilane przez zewnętrzne urządzenie przełączające, takie jak zegar, lub podłączone do obwodu, który jest regularnie włączany i wyłączany przez zakład energetyczny.

OSTRZEŻENIE: należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie bądź z osłon płyty kuchennej wbudowanych w urządzenie. Stosowanie nieprawidłowych osłon może doprowadzić do wypadków.

• Należy zawsze stosować odpowiednie garnki.
• Zawsze umieszczać patelnię na środku pola, na którym zamierza się gotować.
• Nie umieszczać nic na panelu sterowania.

• Nie używać powierzchni jako deski do krojenia.

• Przed zamknięciem pokrywy należy odczekać, aż płyta ostygnie.

• PRZESTROGA: proces gotowania powinien być nadzorowany. Krótki proces gotowania powinien być stale nadzorowany

Szanowny Kliencie:

Dziękujemy za zakup płyty indukcyjnej CANDY. Mamy nadzieję, że będzie dobrze służyła przez wiele lat.

Przed użyciem płyty indukcyjnej należy dokładnie zapoznać się z niniejszą instrukcją obsługi i przechowywać ją w bezpiecznym miejscu, aby móc do niej wrócić w przyszłości.

Opis produktu

Płyta indukcyjna służąca do wszelkiego rodzaju gotowania, z elektromagnetycznymi strefami gotowania oraz mikrokomputerowymi elementami sterującymi i wielofunkcyjnymi stanowi idealny wybór dla dzisiejszej rodziny.

Wyprodukowana ze specjalnie importowanych materiałów płyta indukcyjna CANDY jest niezwykle przyjazna dla użytkownika, wytrzymała i bezpieczna.

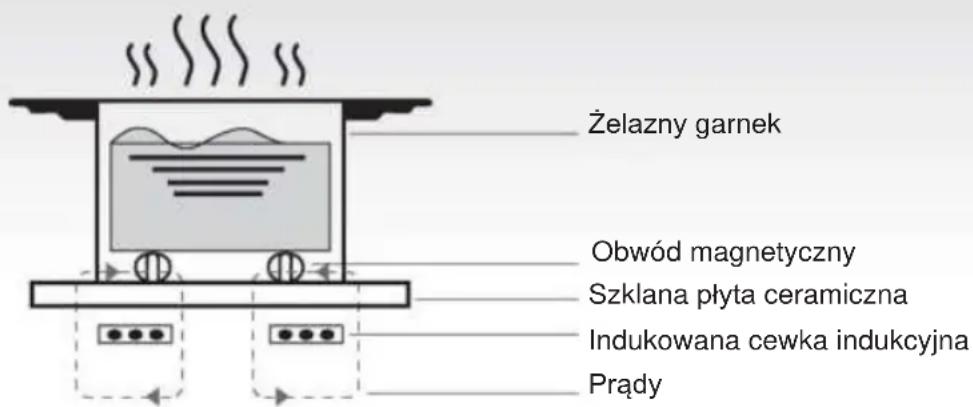

Zasada działania

Płyta indukcyjna składa się z cewki, płyty grzejnej wykonanej z materiału ferromagnetycznego i układu sterującego. Prąd elektryczny za pośrednictwem cewki wytwarza silne pole magnetyczne. Powoduje to powstanie dużej liczby wirów, które z kolei wytwarzają ciepło, które następnie jest przesyłane przez pole grzejne do naczynia służącego do gotowania.

Żelazny garnek Obwód magnetyczny Szklana płyta ceramiczna Indukowana cewka indukcyjna Prądy

Bezpieczeństwo

Ta płyta została specjalnie zaprojektowana do użytku domowego.

Stale dążąc do udoskonalania swoich produktów, CANDY zastrzega sobie prawo do zmodyfikowania wszelkich aspektów technicznych, programowych lub estetycznych urządzenia w dowolnym momencie.

• Ochrona przed przegrzaniem

Czujnik monitoruje temperaturę pól grzejnych. Jeśli temperatura przekroczy bezpieczny poziom, pole grzejne zostaje automatycznie wyłączone.

- Wykrywanie małych i niemagnetycznych przedmiotów

Po pozostawieniu na polu grzejnym patelni o średnicy mniejszej niż 80 mm lub innego drobnego przedmiotu (np.. noża, widelca, klucza) lub patelni niemagnetycznej (np. aluminiowej), przez około minutę rozlega się sygnał dźwiękowy, po czym pole grzejne automatycznie przełącza się w tryb gotowości.

- Ostrzeżenie przed ciepłem resztkowym

Gdy pole grzejne działa już przez pewien czas, powstaje ciepło resztkowe. Pojawia się litera „H” ostrzegająca, by zachować bezpieczną odległość.

• Automatyczne wyłączanie

Kolejną funkcją zabezpieczającą płyty indukcyjnej jest automatyczne wyłączanie. Następuje to za każdym razem, gdy zapomnisz wyłączyć pole grzejne.

W poniższej tabeli przedstawiono domyślne czasy wyłączenia:

Poziom mocy	Pole grzejne wyłącza się automatycznie po
1~3	8 godzinach
4~6	4 godzinach
7~9	2 godzinach

Po zdjęciu patelni z pola grzejnego natychmiast przestaje się ono nagrzewać i wyłącza po upływie minuty od włączenia sygnału dźwiękowego.

Ostrzeżenie: Osoby z rozrusznikiem serca przed użyciem indukcyjnej płyty grzejnej powinny skonsultować się z lekarzem.

Instalacja

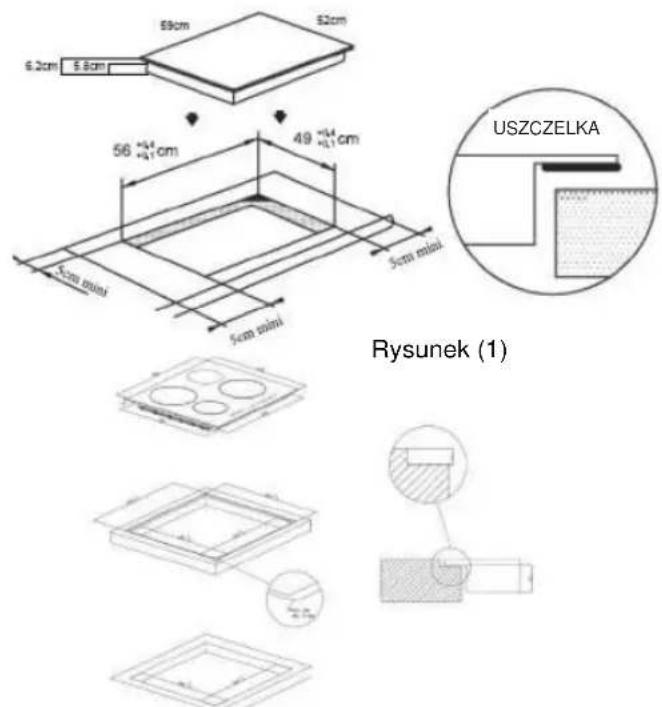

1. Wyciąć w blacie roboczym otwór o wymiarach pokazanych na poniższym schemacie. Wokół otworu należy pozostawić co najmniej 50 mm przestrzeni. Blat roboczy powinien mieć co najmniej 30 mm grubości i być wykonany z materiału żaroodpornego. Jak pokazano na rysunku (1)

59cm 52cm 6.2cm 5.8cm 56 +4 cm 49 +4 cm USZCZELKA Rysunek (1)

Instalacja przewidująca wpuszczenie w blat: Możliwa wyłącznie, jeśli pod blatem nie jest zainstalowany piekarnik

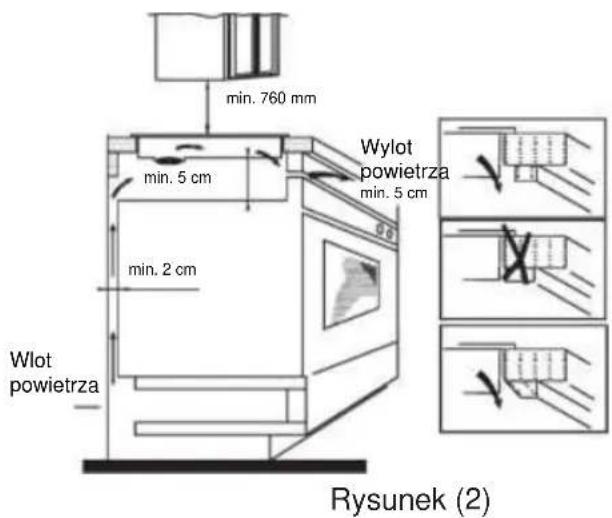

2. Istotne jest, aby płyta indukcyjna była dobrze wentylowana oraz aby wlot i wylot powietrza nie były zablokowane.

Należy upewnić się, iż płyta została prawidłowo zainstalowana w sposób pokazany na Rysunku 2.

min. 760 mm min. 5 cm min. 2 cm Wylot powietrza min. 5 cm Wlot powietrza Rysunek (2)

UWAGA: ze względów bezpieczeństwa odległość pomiędzy płytą a znajdująca się nad nią szafką powinna wynosić co najmniej 760 mm.

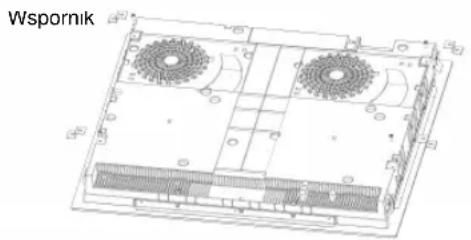

1. Przymocować płytę grzewczą do blatu roboczego za pomocą czterech uchwytów na podstawie płyty grzewczej. Położenie wsporników można regulować w zależności od grubości blatu.

1) Płyta indukcyjna musi być zainstalowana przez odpowiednio wykwalifikowaną osobę. Dysponujemy własnymi wykwalifikowanymi instalatorami. Nigdy nie należy próbować samodzielnie instalować urządzenia.
2) Nie należy instalować płyty indukcyjnej nad lodówkami, zamrażarkami, zmywarkami ani suszarkami.
3) Płytę indukcyjną należy zainstalować w taki sposób, aby umożliwiać optymalny sposób odprowadzenia ciepła.
4) Ściana i obszar nad płytą powinny mieć odpowiednią wytrzymałość termiczną.
5) Aby uniknąć uszkodzeń, warstwa sandwiczowa i klej powinny być odporne na ciepło.

4. Podłączenie do zasilania

Gniazdo powinno być podłączone do wyłącznika jednobiegunowego zgodnie z odpowiednią normą. Sposób połączenia pokazano na Rysunku 3.

Napięcie380-415 V 3N~	Połączenie przewodowe
220-240V~
			Żółto-zielony

Rysunek (3)

Jeśli kabel jest uszkodzony lub wymaga wymiany, w celu uniknięcia wypadków wymianę taką powinien przeprowadzić serwisant posprzedażny używając odpowiednich narzędzi.

Jeśli urządzenie jest podłączone bezpośrednio do zasilania sieciowego, należy zainstalować wielobiegunowy przerywacz obwodu o minimalnej przerwie między stykami wynoszącej 3 mm.

Instalator musi zapewnić poprawne podłączenie elektryczne i zgodność z przepisami bezpieczeństwa.

Kabel nie może być zgięty ani ściśnięty. Kabel musi podlegać regularnym sprawdzeniom i wymianie, dokonywanej wyłącznie przez odpowiednio wykwalifikowaną osobę.

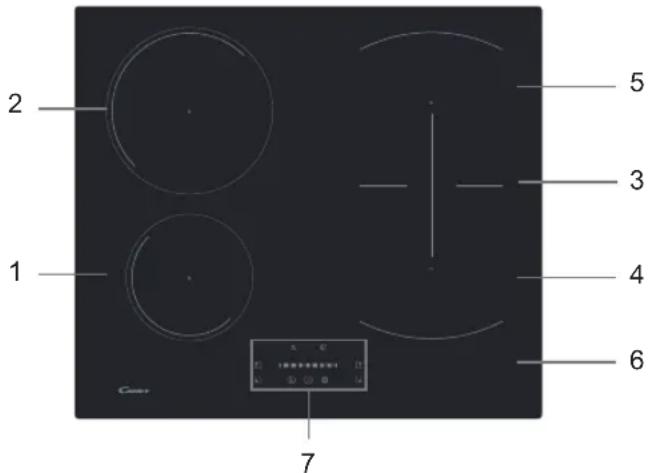

Schemat płyty indukcyjnej:

2 1 5 3 4 6 7

1. Strefa maks. 1400/1500 W
2. Strefa maks. 2400/2600 W
3. Strefa maks. 3000 W/3600 W

4. Panel sterowania

5. Strefa maks. 1800W/2000 W

6. Strefa maks. 1800W/2000 W

7. Płyta szklana

Rysunek schematyczny panelu sterowania

5 7 6 4 3 1 2 4

1. Przycisk włączania/wyłączania
2. Przycisk strefy elastycznej

3. Boost

4. Przyciski sterowania wyborem strefy grzewczej

5. Przycisk blokady

6. Przycisk regulatora czasowego

7. Sterowanie dotykowe suwakiem regulacji mocy/czasu

Działanie produktu

Przyciski dotykowe

• Przyciski reagują na dotyk, więc nie trzeba ich naciskać.
• Użyć opuszki palca, a nie jego czubka.
• Przy każdym odnotowaniu dotknięcia przez urządzenie generowany jest sygnał dźwiękowy.
• Należy sprawdzić, czy przyciski są czyste, suche i czy nie ma na nich żadnego przedmiotu (np. naczynia lub ściereczki). Nawet cienka warstwa wody może utrudniać ich działanie.

Wybór odpowiedniego naczynia do gotowania

- Należy używać tylko naczyń z podstawą odpowiednią do gotowania na płycie indukcyjnej. Znależć symbol indukcji na opakowaniu lub na dnie patelni.

• Aby sprawdzić, czy posiadane naczynia są odpowiednie, wystarczy przeprowadzić test magnetyczny. W tym celu należy przesunąć magnes w kierunku podstawy patelni. Jeśli jest przyciągany, jest to patelnia odpowiednia do gotowania indykcyjnego.
  • W przypadku braku magnesu można:

• włać niewielką ilość wody na patelnię, którą zamierza się sprawdzić.

• Jeśli distinguishes wyswietlacz nie miga i woda się nagrzewa, naczynie jest odpowiednie.

- Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana, ceramika i naczynia gliniane.

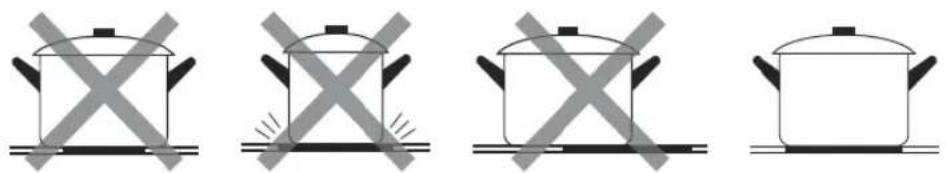

Nie używać naczyń z wyszczerbionymi krawędziami lub krzywą podstawą.

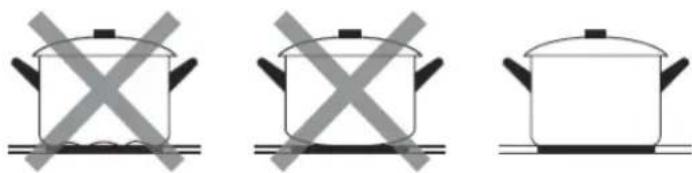

Upewnić się, że podstawa patelni jest gładka, leży płasko na szkle i ma taki sam rozmiar jak strefa grzewcza. Należy stosować patelnię o średnicy równej wielkości elementu graficznego dla wybranego pola. Używając garnka, zużywamy nieco więcej energii przy jego maksymalnej wydajności. W przypadku korzystania z mniejszych garnków wydajność może być niższa od oczekiwanej. Płyta grzewcza może nie wykryć naczynia mniejszego niż 140 mm. Zawsze wyśrodkować patelnię na strefie gotowania.

Za każdym razem należy podnieść patelnię z płyty indukcyjnej, a nie przesuwać jej, ponieważ może porysować szkło.

Jak rozpocząć gotowanie

Dotknąć przycisku włączania/wyłączania. Po włączeniu zasilania emitowany jest jeden sygnał akustyczny, na wszystkich wyświetlaczach widnieją wskazania „-” lub „- - ” informujące, że płyta indukcyjna jest w trybie gotowości.

Umieścić odpowiedni garnek na strefie grzewczej, z której zamierza się skorzystać.

- Upewnić się, że spód garnka i powierzchnia strefy grzewczej są czyste i suche.

Dotknąć przycisku wyboru danej strefy grzewczej, wskaźnik obok przycisku zacznie migać.

Wybrać ustawienie mocy, dotykając suwaka.

- W przypadku niewybrania ustawienia mocy w ciągu 1 minuty płyta indukcyjna wyłączy się automatycznie. Wówczas trzeba będzie ponowić czynności od punktu 1.

- W trakcie gotowania można zmienić ustawienie mocy w dowolnym momencie.

① ≥5≤

zwiększanie mocy zmniejszanie mocy

Jeśli wyświetlacz miga naprzemiennie z ustawieniem mocy

Oznacza to, że:

• nie postawiono garnka na właściwej strefie grzewczej lub
• używany garnek nie nadaje się do gotowania indukcyjnego lub
  • garnek jest zbyt mały lub nie jest odpowiednio wyśrodkowany na strefie grzewczej.

Grzanie nie nastąpi, jeśli na strefie grzewczej nie znajduje się odpowiedni garnek.

Wyświetlacz „wyłączy się automatycznie po 1 minucie, jeśli nie zostanie postawiony odpowiedni garnek.

Jak zakończyć gotowanie

Dotknąć przycisku wyboru danej strefy grzewczej, którą zamierza się wyłączyć.

Wyłączyć strefę grzewczą, dotykając suwaka w miejscu „I”. Upewnić się, że wyświetlacz wskazuje „0”.

Wyłączyć całą płytę kuchenną, dotykając przycisku ON/OFF.

Uważać na gorące powierzchnie.

Na wyświetlaczu wciąż gorącej strefy grzewczej będzie widnieć litera H. Zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury. Funkcji tej można też użyć do oszczędzania energii. Jeśli zamierza się podtrzymać temperaturę garnków, należy użyć strefy grzewczej, która jest wciąż gorąca.

Korzystanie z funkcji Boost

Włączanie trybu Boost

Dotknąć przycisku wyboru danej strefy grzewczej.

Dotknąć przycisku Boost B Na wyświetlaczu pojawi się wskazanie „P”, co oznacza maksymalny poziom mocy.

6

b → b P

Wyłączanie funkcji Boost

Dotknąć przycisku wyboru danej strefy grzewczej, w przypadku której zamierza się anulować funkcję Boost

p

Dotknąć przycisku „Boost” łaby wyłączyć funkcję Boost, wtedy strefa grzejna powróci do pierwotnego ustawienia.

• Z funkcji tej można skorzystać na każdej strefie grzewczej.
- Strefa grzewcza powróci do pierwotnego ustawienia po 5 minutach.
- Jeśli początkowe ustawienie mocy wynosi 0, po 5 minutach nastąpi powrót do poziomu 9.

STREFA ELASTYCZNA

• Strefę tę można traktować jako pojedynczą strefę lub jako dwie różne strefy, w zależności od wymogów związanych z gotowaniem.
• Wolna strefa składa się z dwóch niezależnych induktorów, które mogą być sterowane oddzielnie.

Jako duża strefa

1. Aby włączyć wolną strefę jako pojedynczą dużą strefę, należy dotknąć przycisku strefy elastycznej.

1. Najlepiej z dużej strefy korzystać w następujący sposób:

Garnek: Garnek o średnicy 250 mm lub 280 mm (dopuszczalne są garnki kwadratowe lub owalne)

250mm

280mm

Nie zalecamy innych sposobów poza trzema wymienionymi powyżej, ponieważ może to wpłynąć na funkcję grzejną urządzenia.

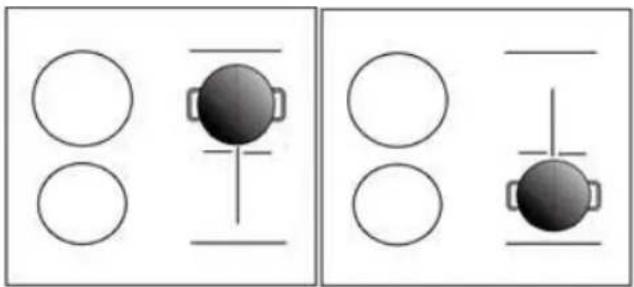

Jako dwie niezależne strefy

Aby skorzystać ze strefy elastycznej jako z dwóch różnych stref, do wyboru są dwie opcje grzania.

(a) Umieścić patelnię na prawej górnej stronie lub prawej dolnej stronie strefy elastycznej.

(b) Umieścić dwie patelnie po obu stronach strefy elastycznej.

Uwaga: należy się upewnić, że patelnia jest większa niż 12 cm.

Blokowanie elementów sterowania

• Elementy sterowania można zablokować, aby zapobiec użyciu ich przez osoby niepowołane (np. przez dzieci, które przypadkowo włączą strefy grzewcze).
• Po zablokowaniu elementów sterowania wszystkie elementy sterowania z wyjątkiem przycisku ON/OFF są nieaktywne.

Jak zablokować elementy sterowania

Dotknąć przycisku blokady

Na wskaźniku regulatora czasowego będzie widnieć wskazanie „Lo”.

Jak odblokować elementy sterowania

Dotknąć i przytrzymać przez chwilę przycisk blokady.

Gdy płyta kuchenna jest w trybie zablokowanym, wszystkie elementy sterowania są wyłączone z wyjątkiem przycisku włączania/wyłączania ①. W sytuacji awaryjnej płytę indukcyjną można zawsze wyłączyć za pomocą przycisku włączania/wyłączania ②, ale przy kolejnym użyciu należy najpierw płytę odblokować.

Przycisk regulatora czasowego

Z regulatora czasowego można korzystać na dwa różne sposoby:

a) Można używać go jako minutnika. W takiej sytuacji regulator czasowy nie wyłączy żadnej strefy grzewczej przed upływem ustawionego czasu.
b) Można go ustawić tak, aby wyłączyć jedną lub więcej stref grzewczych po upływie ustawionego czasu.

Czas maksymalnego ustawienia w regulatorze to 99 minut.

a) Korzystanie z regulatora czasowego jako minutnika

Jeśli użytkownik nie wybierze żadnej strefy grzewczej

Upewnić się, że płyta grzewcza jest włączona.

Uwaga: można użyć minutnika, ale co najmniej jedna strefa powinna być aktywna.

Dotknąć przycisku regulatora czasowego. Na wyświetlaczu regulatora czasowego pojawi się „10” i zacznie migać „0”. Ustawić czas, dotykając suwaka. (np. 5).

Dotknąć przycisku regulatora czasowego ponownie. Zacznie migać wartość „1”.

Ustaw czas, dotykając przycisku suwaka (np. 9), teraz ustawiony czas regulatora to 95 minut.

Po ustawieniu odliczanie czasu rozpocznie się natychmiast. Na wyświetlaczu będzie widoczny pozostały czas.

Nastąpi sygnał dźwiękowy trwający 30 sekund, a wskaźnik regulatora czasowego pokaże „--”, gdy zakończy się ustawiony czas.

b) Ustawianie regulatora czasowego w celu wyłączenia jednej strefy grzewczej

Ustawienie jednej strefy

Dotknąć przycisk wyboru strefy grzewczej, dla której zamierza się ustawić regulator czasowy

W krótkim czasie dotknąć przycisku regulatora czasowego. Na wyświetlaczu regulatora czasowego pojawi się „10” i zacznie migać „0”.

6 10

Ustawić czas, dotykając suwaka. (np. 5).

15 √

Dotknąć przycisku regulatora czasowego ponownie. Zacznie migać wartość „1”.

Ustaw czas, dotykając przycisku suwaka (np. 9), teraz ustawiony czas regulatora to 95 minut.

Po ustawieniu odliczanie czasu rozpocznie się natychmiast. Na wyświetlaczu będzie widoczny pozostały czas.

UWAGA: czerwona kropka obok wskaźnika poziomu mocy zaświeci się, wskazując, że wybrana jest ta strefa.

Po upływie czasu grzania ustawionego na regulatorze odpowiednia strefa grzewcza zostanie automatycznie wyłączona.

Pozostałe strefy grzewcze będą nadal działać, jeśli zostały wcześniej włączone.

Powyższe ilustracje mają wyłącznie charakter orientacyjny i powinien przeważać produkt finalny.

Ustawianie większej liczby stref:

Etapy ustawiania większej liczby stref są podobne do etapów ustawiania jednej strefy.

Po ustawieniu czasu dla kilku pół grzejnych jednocześnie zaświecą się punkty dziesiętne odpowiednich pół grzejnych. Na wyświetlaczu minut widoczne są minuty odliczane przez regulator czasowy. Kropka właściwa dla danej strefy miga. Pokazano to poniżej:

(ustawienie na 15 minut)

(ustawienie na 45 minut)

Po upływie czasu odliczania odpowiednia strefa wyłączy się. Następnie wyświetl nowe minuty odliczane przez regulator czasowy i kropka właściwa dla danej strefy będzie migać.

Pokazano to po prawej stronie:

(ustawienie na 30 minut)

Dotknąć przycisku wyboru strefy grzewczej. Właściwy czas pojawi się na wskaźniku regulatora czasowego.

c) Anulowanie działania regulatora czasowego

Dotknąć przycisku wyboru strefy grzewczej, dla której zamierza się anulować działanie regulatora czasowego.

Dotknąć przycisku regulatora czasowego. Wskaźnik zacznie migać.

Dotknąć suwaka, aby ustawić regulator czasowy na „00”. Działanie regulatora czasowego zostanie anulowane.

Funkcja zarządzania energią

• możliwe jest ustawienie maksymalnego poziomu pochłaniania mocy dla płyty indukcyjnej, wybierając różne zakresy mocy.
• płyty indukcyjne mają wbudowane automatyczne ograniczanie mocy, które pozwala na pracę na niższym poziomie mocy i uniknięcie ryzyka przeciążenia.
• Nie ma potrzeby umieszczania garnków na strefach grzewczych. Sugerujemy rozpoczęcie ustawień w ciągu 5 sekund po podłączeniu zasilania. Aby włączyć funkcję zarządzania energią, należy przejść do trybu ustawień mocy w ciągu 60 sekund.

Aby rozpocząć korzystanie z funkcji zarządzania energią
1. Należy pamiętać, by nie włączać płyty grzewczej. Na tym etapie naciśnij jednocześnie „Boost” i „Lock”.	W strefie nr 1 wyświetli się symbol „S”.
2. Naciśnij przycisk „Lock”.	W strefie nr 1 wyświetli się symbol „S”, a w strefie nr 2 symbol „E”.
3. Ponownie naciśnij jednocześnie przyciski „Boost” i „Lock”.	W strefie nr 1 wyświetli się symbol „S”, w strefie nr 2 symbol „E”, a w strefie nr 3 symbol „t”. Jednocześnie, na wskaźniku minutnika pokaże się aktualny tryb maksymalnej mocy (7,2).
Aby przejść na inny poziom
Na krótko naciśnij przycisk „Boost”. Dostępnych	jest 6 poziomów mocy, począwszy od „7,2“, a skończywszy na „2,5”. Wskaźnik minutnika pokaże jeden z nich.„7,2”: maksymalna moc wynosi 7,2 kW.„6,5”: maksymalna moc wynosi 6,5 kW.„5,5”: maksymalna moc wynosi 5,5 kW.„4,5”: maksymalna moc wynosi 4,5 kW.„3,5”: maksymalna moc wynosi 3,5 kW.„2,5”: maksymalna moc wynosi 2,5 kW.
Potwierdzenie wyboru funkcji zarządzania energią
Po wybraniu odpowiedniego trybu ustawień mocy, naciśnij przycisk „Lock”.	Gdy wskaźnik minutnika przestanie migać, oznaczać to będzie pomyślne ustawienie trybu zasilania.
Wyjście z funkcji zarządzania energią
Po zakończeniu ustawień należy odłączyć zasilanie i ponownie je podłączyć.	Następnie płyta zostanie wyłączona.

Domyślne czasy działania

Automatyczne wyłązanie się to funkcja zabezpieczająca płytę indukcyjną. Płyta wyłącza się automatycznie, jeśli użytkownik zapomni ją wyłączyć po gotowaniu. Domyślne czasy pracy dla różnych poziomów mocy pokazane są w poniższej tabeli:

Poziom mocy	1 2		3	4	5	6	7	8	9
Domyślny regulator czasowy działania (godzina)	8 8		8	4	4	4	2	2	2

Po zdjęciu garnka płyta indukcyjna może natychmiast zatrzymać ogrzewanie i wyłącza się automatycznie po 2 minutach.

Wybór naczyń do gotowania

Żeliwna patelnia

Stal nierdzewna

Żeliwny rondel

Żeliwny czajnik

Czajnik z
emaliowanej stali nierdzewnej

Emaliowane naczynie

Płyta żeliwna

Można posiadać różne naczynia kuchenne.

1. Ta płyta indukcyjna może zidentyfikować różne naczynia do gotowania, które można przetestować w jeden z poniższych sposobów: Umieścić naczynie na polu grzejnym. Jeżeli odpowiednie pole grzejne wskazuje poziom mocy, naczynie jest odpowiednie. Jeśli miga litera „U”, naczynie nie nadaje się do stosowania z płytą indukcyjną.

2. Przytrzymać magnes na naczyniu. Jeśli magnes jest przyciągany przez naczynie, nadaje się ono do użytkowania z płytą indukcyjną.

UWAGA: Podstawa naczynia musi zawierać materiał magnetyczny.

Musi ona być płaska, a jej średnica musi być zgodna z poniższą tabelą 1.

1. Używać wyłącznie ferromagnetycznych naczyń kuchennych wykonanych ze stali emaliowanej, z żeliwa lub stali nierdzewnej, ale kompatybilnych z płytą indukcyjną.

2. Używać patelni, w których średnica obszaru ferromagnetycznego (dno patelni) ma wymiary zgodne z poniższą tabelą. (Tabela 1)

- Jeśli używa się mniejszych garnków, może to mieć wpływ na wydajność.

- W przypadku użycia garnków o średnicy mniejszej niż wskazana w tabeli 1, garnki mogą nie zostać wykryte.

Zgodnie z wymiarami strefy, na której używane są garnki, można korzystać z naczyń o roznej średnicy, jak pokazano poniżej:

Ø140 Ø180 Ø210

1. Jeśli część ferromagnetyczna zakrywa tylko częściowo dno naczynia, tylko część ferromagnetyczna nagrzeje się, a reszta może nie nagrzać się do temperatury wystarczającej do gotowania.

2. Jeśli obszar ferromagnetyczny nie jest jednolity, ale zawiera inny materiał, na przykład aluminium, może to niekorzystnie wpłynąć na proces nagrzewania się i na wykrywanie patelni.

Jeśli podstawa patelni jest podobna do tych na poniższych rysunkach, patelnia może nie zostać wykryta.

	Średnica podstawowa naczyń do gotowania indukcyjnego
Pole grzejne	Minimum (mm)	Maksimum (mm)
1	120	160
2	160	210
3 i 4	140	180
Strefa elastyczna	250	386 * 180

Powyższe może się różnić w zależności od wielkości patelni i materiału, z którego jest wykonana.

Czystość i konserwacja

Powierzchnię płyty indukcyjnej można łatwo oczyścić w następujący sposób:

Rodzaj zanieczyszczenia	Sposób czyszczenia	Materiały czyszczące
Oświetlenie	Zanurzyć w gorącej wodzie i wytrzeć do sucha	Gąbka czyszcząca
Pierścienie i kamień wapienny	Nanieść na ten obszar biały ocet, przetrzeć miękką szmatką lub użyć dostępnego w handlu produktu.	Specjalny klej do szkła ceramicznego
Słodycze, stopione aluminium lub tworzywa sztuczne	Do usuwania resztek ze szkła ceramicznego należy użyć specjalnego zgarniacza (najlepszy jest produkt silikonowy).	Specjalny klej do szkła ceramicznego

UWAGA: Przed czyszczeniem należy odłączyć zasilanie.

Wyświetlanie błędów i ich sprawdzanie

Płyta indukcyjna jest wyposażona w funkcję autodiagnostyki. Dzięki niej technik może sprawdzić działanie różnych komponentów bez wymontowywania ich lub wyjmowania płyty kuchennej z blatu.

Rozwiązywanie problemów

1) Kod usterki i możliwe rozwiązania ze strony użytkownika;

Kod usterki		Problem		Rozwiązanie
Brak Auto-Recovery
E1	Usterka czujnika temperatury płyty ceramicznej – obwód otwarty.		Sprawdzić połączenie lub wymienić czujnik temperatury płyty ceramicznej.
E2	Usterka czujnika temperatury płyty ceramicznej – zwarcie obwodu.
Eb	Usterka czujnika temperatury płyty ceramicznej
E3	Wysoka temperatura czujnika płyty ceramicznej.		Poczekać, aż temperatura płyty ceramicznej powróci do normalnego poziomu.Dotknąć przycisku „ON/OFF”, aby ponownie uruchomić urządzenie.
E4	Czujnik temperatury IGBT, usterka – obwód otwarty.		Wymienić panel zasilania.
E5	Czujnik temperatury IGBT, usterka – zwarcie
E6	Wysoka temperatura IGBT.	Poczekać, aż temperatura IGBT powróci do normalnego poziomu.Dotknąć przycisku „ON/OFF”, aby ponownie uruchomić urządzenie.Sprawdzić, czy wentylator działa płynnie; jeśli nie, należy wymienić wentylator.
E7	Napięcie zasilania jest niższe od wartości znamionowej.	Sprawdzić, czy zasilanie jest prawidłowe.Włączyć po sprawdzeniu, czy zasilanie jest prawidłowe.
E8	Napięcie zasilania przekracza wartość znamionową.
U1	Błąd połączenia.	Włożyć ponownie złącze między płytą wyświetlacza a płytą główną.Wymienić płytę główną lub płytę wyświetlacza.

2) Konkretne usterki i rozwiązania

Usterka	Problem	Rozwiązanie A	Rozwiązanie B
Dioda nie zaświeca się po podłączeniu urządzenia.	Brak zasilania.	Sprawdzić, czy wtyczka jest dobrze włóżona do gniazdka i czy to gniazdko działa.
	Nieprawidłowe podłączenie akcesoryjnego panelu zasilania i panelu wyświetlacza.	Sprawdzić podłączenie.
	Akcesoryjny panel zasilania jest uszkodzony.	Wymienić akcesoryjny panel zasilania.
	Panel wyświetlacza jest uszkodzony.	Wymienić panel wyświetlacza.
Niektóre przyciski nie mogą działać lub wyświetlacz LED nie działa prawidłowo.	Panel wyświetlacza jest uszkodzony.	Wymienić panel wyświetlacza.
Zaświeca się wskaźnik trybu gotowania, ale ogrzewanie nie uruchamia się.	Wysoka temperatura płyty.	Temperatura otoczenia może być zbyt wysoka. Wlot powietrza lub wylot powietrza mogą być zablokowane.
	Wentylator działa niewłaściwie.	Sprawdzić, czy wentylator działa płynnie; jeśli nie, wymienić wentylator.
	Panel zasilania jest uszkodzony.	Wymienić panel zasilania.
Ogrzewanie zostaje nagle zatrzymane podczas pracy i widać migającą literę „u”.	Używane naczynie jest nieprawidłowe.	Użyć odpowiedniego naczynia (patrz Instrukcja).	Obwód wykrywania patelni jest uszkodzony, wymienić panel zasilania.
	Srednica garnka jest zbyt mała.
	Kuchenka uległa przegrzaniu;	Urządzenie jest przegrzane. Poczekać, aż temperatura powróci do normalnego poziomu.
		Dotknąć przycisku „ON/OFF”, aby ponownie uruchomić urządzenie.
Strefy grzejne z tej samej strony (np. pierwsza i druga strefa) wyświetlałyby „u”.	Nieprawid łowe podłączenie panelu zasilania i panelu wyświetlacza;	Sprawdzić podłączenie.
	Panel wy świetlacza w części komunikacyjnej jest uszkodzony.	Wymienić panel wy świetlacza.
	Główny panel zasilania jest uszkodzony.	Wymienić panel zasilania.
Dźwięk silnika wentylatora brzmi nietypowo.	Silnik wentylatora jest uszkodzony.	Wymienić wentylator.

Powyższe wskazania są jedynie przypuszczeniem, czynności takie wykonuje się przy powszechnych usterkach. Nie należy demontować urządzenia samodzielnie, aby uniknąć zagrożeń i uszkodzeń płyty indukcyjnej.

Obsługa klienta

W przypadku wystąpienia usterki, przed skontaktowaniem się z serwisem do spraw obsługi posprzedażnej należy wykonać następujące czynności:

• Sprawdzić, czy urządzenie jest prawidłowo podłączone do źródła zasilania
• Przeczytać powyższą tabelę awarii i wyświetlacza.

Jeśli nadal nie można rozwiązać problemu, należy wyłączyć urządzenie, nie próbować go demontować i zadzwonić do

działu obsługi posprzedażnej.

Deklaracja specjalna

Treść niniejszej instrukcji została dokładnie sprawdzona. Firma nie ponosi jednak odpowiedzialności za błędy w druku lub przeoczenia.

Do zmienionej wersji instrukcji mogą również bez uprzedzenia być wprowadzone zmiany techniczne. Wygląd i kolor urządzenia w niniejszej instrukcji może różnić się od rzeczywistego.

UTYLIZACJA: nie utylizować tego produktu jako niesegregowanego odpadu komunalnego. Konleczna jest selektywna zbiórka takich odpadów do specjalnego przetwarzania.

Urządzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Upewniając się, że urządzenie zostało prawidłowo zutylizowane, można zapobiec ewentualnym szkodom dla środowiska i zdrowia ludzkiego, które mogłyby powstać, gdyby zostało zutylizowane w niewłaściwy sposób.

Symbol na produkcie oznacza, że nie może być on traktowany jak zwykły odpad z gospodarstwa domowego. Powinien on zostać przekazany do punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.

Urządzenie wymaga specjalistycznej utylizacji odpadów. Aby dowiedzieć się więcej na temat przetwarzania, odzysku i recyklingu tego produktu, należy skontaktować się z władzami lokalnymi, służbami utylizującymi odpady domowe lub sklepem, w którym produkt został zakupiony.

W celu uzyskania bardziej szczegółowych informacji na temat przetwarzania, odzysku i recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, służbami utylizującymi odpady domowe lub sklepem, w którym produkt został zakupiony.

Jak zablokovat ovladače

a) Použití časovače jako minutovníku

Zobrazenie ako vpravo:

(nast. na 30 minút)

Zobrazenie chýb a kontrola
