INSTRUKCJA OBSŁUGI CTPS64SCTTWIFI CANDY

Jak ovladače zablokovat

Zobrazenie chýb a kontrola

Niniejszym Candy Hoover Group Srl oświadcza, że urządzenie radiowe jest zgodne z dyrektywą 2014/53/UE oraz z odpowiednimi wymaganiami ustawowymi (dla rynku UKCA). Pełny tekst deklaracji zgodności jest dostępny pod następującym adresem internetowym: www.candy-group.com

Ostrzeżenia związane z bezpieczeństwem

Państwa bezpieczeństwo jest dla nas ważne. Przed użyciem płyty kuchennej należy przeczytać poniższe informacje.

Instalacja

Zagrożenie porażenia prądem

• Przed przystąpieniem do wykonywania jakichkolwiek prac lub konserwacji urządzenia należy odłączyć je zasilania elektrycznego.
• Podłączenie do prawidłowo uziemionej instalacji elektrycznej jest niezbędne i obowiązkowe.
• Zmiany w domowej instalacji elektrycznej mogą k wykonywane wyłącznie przez wykwalifikowanego elektryka.
• Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem lub śmierć.

Niebezpieczeństwo skaleczenia

- Należy zachować ostrożność – krawędzie panelu s ostre.

- Brak zachowania ostrożności może spowodować obrażenia lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństw

• Przed zainstalowaniem lub użyciem tego urządzeni należy przeczytać uważnie poniższe instrukcje.
• Nigdy nie umieszczać na urządzeniu żadnych łatwopalnych materiałów ani produktów.
• Proszę udostępnić niniejsze informacje osobie odpowiedzialnej za instalację urządzenia, ponieważ może to obniżyć koszty instalacji.
• Aby uniknąć zagrożenia bezpieczeństwa, urządzenie należy zainstalować zgodnie z niniejszą instrukcją instalacji.
• To urządzenie powinno zostać prawidłowo zainstalowane i uziemione wyłącznie przez odpowiednio wykwalifikowaną osobę.
• Urządzenie powinno być podłączone do obwodu, który zawiera rozłącznik izolacyjny zapewniający całkowite odłączenie urządzenia od zasilania.
• Nieprawidłowe zainstalowanie urządzenia może spowodować utratę gwarancji lub prawa do składani roszczeń z tytułu odpowiedzialności.

Obsługa i konserwacja

Zagrożenie porażenia prądem

• Nie gotować na pękniętej lub złamanej płycie kuchennej. Jeśli powierzchnia płyty kuchennej jest pęknięta lub złamana, należy natychmiast odłączyć urządzenie od zasilania elektrycznego (wyłącznik ścienny) i skontaktować się z wykwalifikowanym technikiem.
• Przed czyszczeniem lub konserwacją odłączyć płytę kuchenna od wyłącznika ściennego.

- Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem lub śmierć.

Zagrożenie dla zdrowia

• To urządzenie spełnia wymagania norm bezpieczeństwa elektromagnetycznego.
• Niemniej jednak osoby z rozrusznikami serca lub innymi implantami elektrycznymi (takimi jak pompy insulinowe) przed użyciem tego urządzenia muszą skonsultować się z lekarzem lub producentem implantu, aby upewnić się, że pole elektromagnetyczne nie będzie miało szkodliwego wpływu na ich implanty.
• Nieprzestrzeganie poniższego zalecenia może spowodować śmierć.

Zagrożenie gorącą powierzchnią

• Podczas użytkowania dostępne części tego urządze staną się wystarczająco gorące, aby spowodować oparzenia.
• Nie dopuścić, aby ciało, ubranie lub jakikolwiek i przedmiot oprócz odpowiedniego naczynia do gotowania zetknęło się ze szkłem indukcyjnym, dopóki powierzchnia nie ochłodzi się.
• Zabrania się umieszczania na powierzchni płyty metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, ponieważ mogą one się nagrzew
• Dzieci powinny przebywać z dala od urządzenia.
• Uchwyty naczyń mogą być gorące podczas dotkni Sprawdzić, czy uchwyty naczyń nie znajdują się r innymi strefami grzewczymi, którewłączone.

Utrzymywać uchwyty poza zasięgiem dzieci.

- Nieprzestrzeganie tego zalecenia może spowodować poparzenia i oparzenia.

Niebezpieczeństwo skaleczenia

• Ostre jak brzytwa ostrze skrobaka do płyty kuch jest odsłonięte, gdy osłona zabezpieczająca jest cofnięta. Używać z najwyższą ostrożnością, zawsze przechowywać bezpiecznie i w miejscu niedostępnyr dla dzieci.
• Brak zachowania ostrożności może spowodować obrażenia lub skaleczenia.

Ważne instrukcje dotyczące bezpieczeństwa

- Nigdy nie pozostawiać urządzenia bez nadzoru podczas użytkowania. Przegrzanie spowoduje dymienie oraz rozlanie tłuszczów, które mogą się zapalić.

- Nigdy nie używać urządzenia jako powierzchni do pracy lub przechowywania.

- Nigdy nie pozostawiać żadnych przedmiotów ani naczyń na urządzeniu.

- Nie umieszczać ani nie pozostawiać żadnych przedmiotów, które mają właściwości magnetyczne (np. kart kredytowych, kart pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy MP3) w pobliżu urządzenia, ponieważ mogą one być narażone na działanie pola elektromagnetycznego.

- Nigdy nie używać urządzenia do ogrzewania lub dogrzewania pomieszczenia.

- Po użyciu zawsze wyłączać strefy grzewcze i płyt kuchenną zgodnie z opisem w niniejszej instrukcji (np. za pomocą przycisków dotykowych). Nie poleg na funkcji wykrywania patelni www.clozenia strefy grzewczej podczas zdejmowania patelni.

- Nie pozwalać dzieciom na zabawę z urządzeniem, siadanie, stanie na nim lub wspinanie się na nie

- Nie przechowywać przedmiotów interesujących dzieć w szafkach nad urządzeniem. Dzieci wspinające się na płytę kuchenną mogą ulec poważnemu obrażen

- Nie pozostawiać dzieci samych lub bez opieki w strefie, gdzie urządzenie jest używane.

- Dzieci lub osoby niepełnosprawne, które mają ograniczoną zdolność do korzystania z urządzenia, powinny znajdować się pod opieką odpowiedzialnej kompetentnej osoby, która udzieli im instrukcji w zakresie korzystania z urządzenia. Instruktor powinien być przekonany, że może korzystać z urządzenia bez powodowania zagrożenia dla siebie lub swojego otoczenia.

- Nie naprawiać ani nie wymieniać żadnej części urządzenia, chyba że wyraźnie to zalecono w niniejszej instrukcji. Wszelkie inne czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.

- Nie używać myjki parowej do czyszczenia płyty kuchennej.

- Nie umieszczać ani nie upuszczać ciężkich przedmiotów na płytę kuchenną.

- Nie stawać na płycie kuchennej.

- Nie używać patelni z wyszczerbionymi krawędziami ani nie przesuwać takich patelni po powierzchni si indukcyjnego, ponieważ może to porysować szkło.

- Do czyszczenia płyty kuchennej nie używać szkoł drucianych ani innych szorstkich środków ściernych, ponieważ mogą one porysować szkło indukcyjne.

- W razie uszkodzenia kabla zasilającego powinien wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia.

- To urządzenie jest przeznaczone do używania w

gospodarstwach domowych i podobnych zastosowaniach, takich jak:

- w pomieszczeniach kuchennych personelu w sklepach, biurach i innych miejscach pracy; - w gospodarstwach rolnych; - przez klientów w hotelac motelach i innych środowiskach mieszkalnych; - środowiskach typu „bed and breakfast”.

- OSTRZEŻENIE: Podczas użytkowania urządzenie i dostępne części nagrzewają się do wysokiej temperatury.

- Należy zachować ostrożność aby uniknąć dotykania elementów grzejnych.

- Należy upewnić się, że dzieci do 8 roku życia i dostępu do urządzenia.

- Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej bądź nieposiadające doświadczenia i wiedzy, jeśli są one pod nadzorem lub poinstruowano je w zakresie bezpiecznej obsługi urządzenia i zrozumiały one potencjalne zagrożenia.

- Nie zezwalać dzieciom na zabawę z urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci bez nadzoru.

- OSTRZEŻENIE: Gotowanie na płycie przy użyciu tłuszczu lub oleju może stanowić zagrożenie i spowodować pożar. NIGDY nie należy próbować ga pożaru wodą. Należy wyłączyć urządzenie, następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.

- OSTRZEŻENIE: Niebezpieczeństwo pożaru – nie należy przechowywać przedmiotów na polach grzejnych.

- OSTRZEŻENIE: W przypadku płyt grzejnych z tworzyw szklano-ceramicznych lub podobnych materiałów, które osłaniają części przewodzące prąd jeśli powierzchnia jest popękana, należy wyłączyć urządzenie, aby nie narazić się na możliwe porażne elektryczne.

- Nie należy używać myjki parowej.

- Urządzenie nie powinno być sterowane przez zewnętrzny regulator czasowy lub osobny system sterowania zdalnego.

PRZESTROGA: Proces gotowania powinien przebiegać pod nadzorem. Krótki proces gotowania powinien by state nadzorowany.

OSTRZEŻENIE: Aby zapobiec przewróceniu się urządzenia, należy zainstalować elementy stabilizujące – patrz instrukcja instalacji.

OSTRZEŻENIE: Należy korzystać wyłącznie z osłon p kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie bądź z osłon płyty kucher wbudowanych w urządzeni stosowanie

nieprawidłowych osłon może doprowadzić do wypadków

To urządzenie posiada uziemienie wyłącznie do celów funkcjonalnych.

Gratulujemy zakupu nowej płyty indukcyjnej.

Zalecamy poświęcić trochę czasu na przeczytanie niniejszej Instrukcji obsługi/installacji, aby w pełni zrozumieć, jak prawidłowo zainstalować i obsługiwać urządzenie.

W celu dokonania instalacji należy zapoznać się z sekcją dotyczącą instala Przed użyciem należy przeczytać uważnie wszystkie instrukcje dotyczące bezpieczeństwa i zachować niniejszą Instrukcję obsługi/instalacji do wykorzystania w przyszłości.

Widok produktu

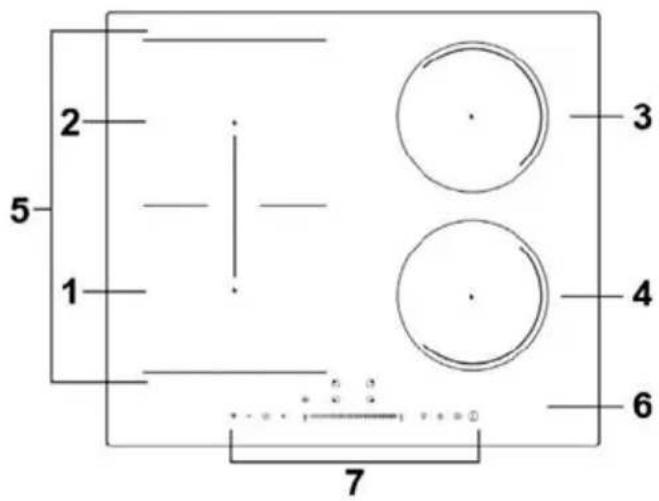

Widok z góry

2 5 1 7 3 4 6

1. Strefa 2000 W, z funkcją Boost do 2600 W
2. Strefa 1500 W, z funkcją Boost do 2000W
3. Strefa 2000 W, z funkcją Boost do 2600 W
4. Strefa 1500 W, z funkcją Boost do 2000W
5. Strefa elastyczna 2800 W, z funkcją Boost do 3500 W
6. Płyta szklana
7. Panel sterowania

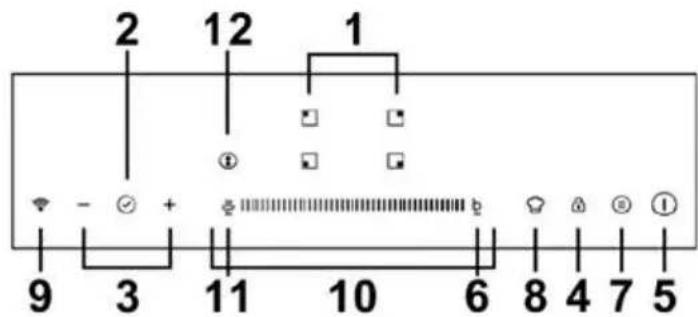

Panel sterowania

2 12 1 - + - 9 3 11 10 6 8 4 7 5

1. Przyciski sterowania wyborem strefy grzewczej
2. Przycisk regulatora czasowego
3. Przycisk regulacji regulatora czasowego
4. Przycisk blokady
5. Przycisk włączania/wyłączania
6. Przycisk funkcji Boost
7. Funkcja pauzy
8. Direct Cook Przycisk
9. Przycisk Wi-Fi
10. Przycisk regulacji mocy
11. Przycisk funkcji podtrzymania temperatury
12. Strefælastyczna

A Opis gotowania indukcyjnego

Gotowanie indukcyjne to bezpieczna, zaawansowana, wydajna i ekonomiczna technologia gotowania. Do działania urządzenia wykorzystywane są wibracje elektromagnetyczne generujące ciepło bezpośrednio na patelni, a nie pośred poprzez nagrzewanie powierzchni szklanej. Szkło staje się gorące tylko dlat że patelnia nagrzewa się.

obwód magnetyczny szklana płyta ceramiczna cewka indukcyjna indukowane prądy

Przed użyciem nowej płyty indukcyjnej

• Należy przeczytać niniejszą instrukcję, zwracając szczególnie uwagę na se „Ostrzeżenia związane z bezpieczeństwem”.
• Zdjąć folię ochronną, która może nadal znajdować się na płycie indukcy

Obsługa przycisków dotykowych

• Przyciski reaguja na dotyk, wiec nie trzeba ich naciskać.
• Należy użyć opuszki palca, a nie jego czubka.
• Przy każdym odnotowaniu dotknięcia przez urządzenie generowany jest s dźwiekowy.
• Należy sprawdzić, czy przyciski są czyste, suche i czy nie ma na nich przedmiotu (np. naczynia lub szmatki). Nawet cienka warstwa wody może utrudniać ich działanie.

Wybór odpowiedniego naczynia do gotowania

- Należy używać tylko naczyń z podstawą odpowiednią do gotowania na płycie indukcyjnej. Znaleźć symbol indukcji na opakowaniu lub na dnie patelni.

nią pol ależy

- Aby sprawdzić, czy posiadane naczynia są odpowiednie, wystarczy przeprowadzić test magnetyczny. W tym celu należy przesunąć magnes w kierunku podstawy patelni. Jeśli jest przyciągany, jest to patelnia odpowiednia do gotowania indykcyjnego.

• W przypadku braku magnesu można:

1. włać niewielką ilość wody na patelnię, którą zamierza się sprawdzić.
2. Jeśli wyświetlacz nie miga i woda się nagrzewa, naczynie jest odpowiednie.
3. Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana, ceramika i naczynia gliniane.

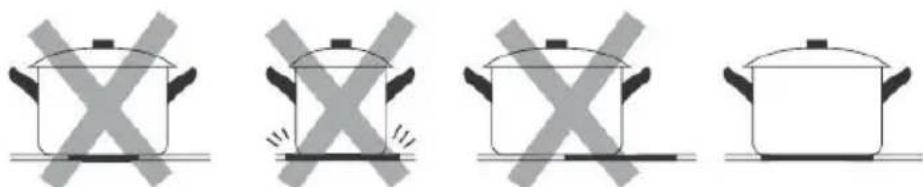

Nie używać naczyń z wyszczerbionymi krawędziami lub krzywą podstawą.

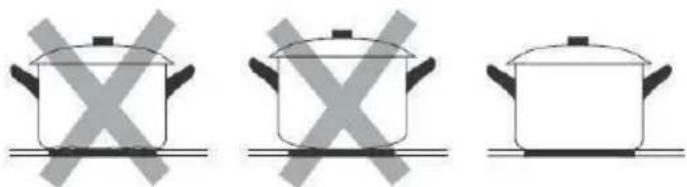

Upewnić się, że podstawa patelni jest gładka, leży płasko na szkle i ma rozmiar jak strefa grzewcza. Należy stosować patelnię o średnicy równej wielkości elementu graficznego dla wybranego pola. Używając garnka, zużywamy nieco więcej energii przy jego maksymalnej wydajności. W przy korzystania z mniejszych garnków wydajność może być niższa od oczekiwa Zawsze wyśrodkować patelnię na strefie gotowania.

Zawsze podnosić patelnię z płyty indukcyjnej, a nie przesuwać jej, ponieważ porysować szkło.

Pola grzejne do pewnego stopnia automatycznie dopasowują się do średnic patelni. Jednakże dno tej patelni musi mieć minimalną średnicę dostosowar odpowiedniego pola grzejnego. W celu uzyskania najlepszej wydajności płyty należy umieścić patelnię na środku pola grzejnego.

Średnica podstawowa naczyń do gotowania indukcyjnego

Pole grzejne	Minimum (mm)
1, 2, 3, 4 (180 mm	120

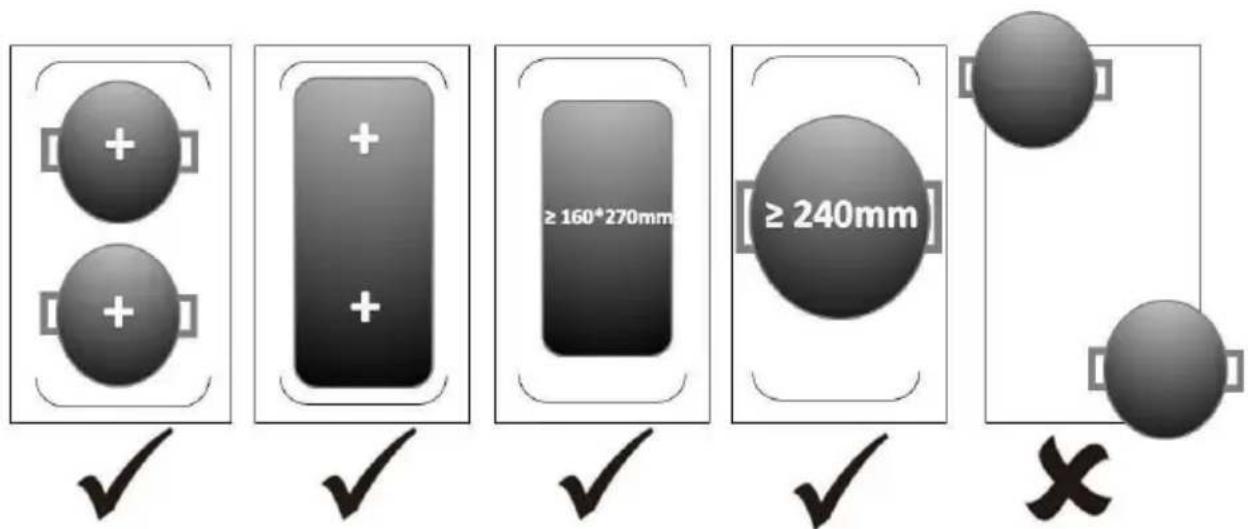

Strefa elastyczna	240 lub 160*270

Poniższe wartości mogą się różnić w zależności od jakości używane patelni.

Obsługa płyty indukcyjnej

Aby rozpocząć gotowanie

1. Dotknąć przycisk ON/OFF.

Po włączeniu zasilania emitowany jest jeden sygnał akustyczny, na wszystkich wyświetlaczach widnieją wskazania „-” lub „- -” informujące, że płyta indukcyjna jest w trybie gotowości.

1. Umieścić odpowiedni garnek na strefie grzewczej, z której zamierza się skorzystać.

- Upewnić się, że spód garnka i powierzchnia strefy grzewczej są czyste i suche.

1. Dotknąć przycisk wyboru danej strefy grzewczej, wskaźnik obok przycisku zacznie migać.

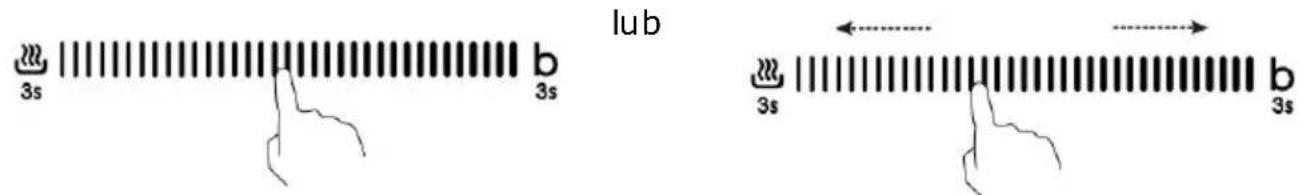

2. Wybrać jedną strefę grzewczą i ustawić poziom mocy, dotykając suwak przesuwając palec wzdłuż przycisku „—” lub dotykając tego przycisku w dowolnym miejscu.

lub b 3s 3s 3s b 3s

a. Jeśli strefa grzewcza nie zostanie wybrana w ciągu 1 minuty, płyta in wyłączyć się automatycznie. Wówczas trzeba będzie ponowić czynności od punktu 1.
b. W trakcie gotowania można zmienić ustawienie mocy w dowolnym mon
c. Przy przesuwaniu palcem wzdłuż przycisku „—” można zmieniać moc w zakresie od 2 do 8. Każde naciśnięcie przycisku „-” skutkuje zmniejszen mocy o jeden stopień aż do 0. Każde naciśnięcie przycisku „+” skutku zmniejszeniem mocy o jeden stopień aż do 9.

Jeśli wyświetlacz miga naprzemiennie z ustawieniem mocy

Oznacza to, że:

• nie postawiono garnka na właściwej strefie grzewczej lub
• używany garnek nie nadaje się do gotowania indukcyjnego lub
• garnek jest zbyt mały albo nie jest odpowiednio wyśrodkowany na stre grzewczej.

Grzanie nie nastąpi, jeśli na strefie grzewczej nie znajduje się odpowiedni Wyświetlacz wyłączy się automatycznie po 1 minutach, jeśli nie zostanie postawiony odpowiedni garnek.

Po zakończeniu gotowania

1. Dotknąć przycisku wyboru danej strefy grzewczej, którą zamierza się wyłączyć.

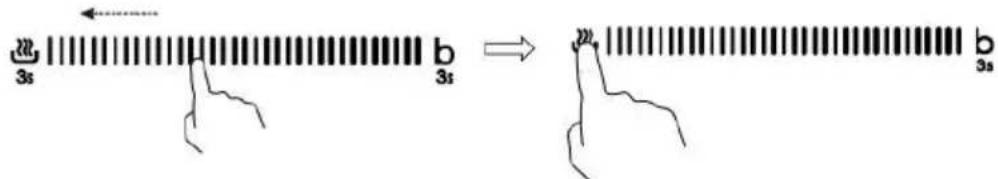

1. Wyłączyć strefę grzewczą, przesuwając palec w lewo wzdłuż przycisku, i przytrzymując przez 1 sekundę.

Sprawdzić, czy wskazanie mocy pokazuje „0“, a potem „H”.

0 □ a następnie H □

1. Wyłączyć całą płytę kuchenna, dotykając przycisku ON/OFF.

1. Uważać na gorące powierzchnie.

Na wyświetlaczu wciąż gorącej strefy grzewczej będzie widnieć litera H. Zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury. Funkcji t można też użyć do oszczędzania energii. Jeśli zamierza się podtrzymać temperaturę garnków, należy użyć strefy grzewczej, która jest wciąż gori

Korzystanie z funkcji sterowania mocą

Za pomocą funkcji zarządzania mocą można ustawić całkowitą moc na 2,5 kW/3,0 kW/4,5 kW/6,5 kW i 7,4 kW. Domyślnym ustawieniem mocy całkowitej jest poziom maksymalny.

Ustawianie mocy całkowitej, odpowiadającej potrzebom użytkownika

1. Upewnić się, że płyta grzewcza jest wyłączona.

Uwaga: z funkcji zarządzania mocą można korzystać jedynie wówczas, gdy grzewcza jest wyłączona.

1. Dotknąć przycisku „funkcji Pauza” i przytrzymać przez 5 sekund. Zostanie wyemitowany jednokrotny dźwięk.

2. Po usłyszeniu dźwięku dotknąć jednocześnie przycisków „+” i „-” i przy przez 3 sekundy – na wskaźniku regulatora czasowego będzie migała w poprzedniego poziomu mocy całkowitej, np. '2,5'. Dotknąć i ponownie przytrzymać przez 1 sekundę przyciski „+” i „-” w celu przełączenia na poziom mocy, np. '3.0'. Gdy żądana moc miga, dotknąć przycisku „funk Pauza” i przytrzymać go przez 5 sekund. Zostanie wyemitowany 10-krotn dźwięk. Będzie to oznaczało zakończenie ustawień.

÷2.5 ÷ → -÷3.0÷ + Ⓤ

Uwaga:

1. Po wykonaniu kroku 2, w czasie 3 sekund po usłyszeniu dźwięku n dotknąć przycisków „+” i „-”. W przeciwnym razie trzeba będzie ponow czynności od punktu 2.

2. Po zakończeniu ustawień odczekać do zakończenia emisji 10 dźwięków. W tym czasie nie wolno dotykać żadnego przycisku. W przeciwnym raz ustawienia mogą być nieprawidłowe.

Zasady sterowania mocą

Jeśli moc całkowita przekracza limit 2,5 kW, 3,0 kW, 4,5 kW lub 6,5 k' (w zależności od ustawionego poziomu), nie można zwiększyć poziomu moc żadnej ze stref. Jeśli zostanie zwiększona za pomocą przycisku „+”, płyta wyemituje 3-krotny dźwięk, a na wskaźniku zostanie wyświetlony migający symbol 'Pn'. Zatem należy zmniejszyć poziom mocy innych stref przed zwiększeniem mocy żądanej strefy.

Direct Cook

Najpierw pobrać aplikację hOn i zainstalować ją na posiadanym urządzeniu przenośnym. Następnie zarejestrować swoją płytę indukcyjną.

Włączyć płytę, dotknąć przycisku Wi-Fi i przytrzymać przez 3 sekundy, pły wyświetli wskazanie „rr”, a lampka sygnalizacyjna Wi-Fi zacznie migać, wów można rozpocząć rejestrację. Po pomysłnym podłączeniu routera Wi-Fi lampki sygnalizacyjna Wi-Fi będzie świecić światłem stałym. W przeciwnym razie lampka sygnalizacyjna Wi-Fi będzie nadal migać.

Jak ustawić

Ustawić procedurę Direct Cook w aplikacji hOn i wysłać polecenie do płyty grzejnej. Zostaną wyemitowane dwa sygnały dźwiękowe, a kropka wyświetlaczu regulatora czasowego zacznie migać. Następnie dotknąć przycisł Direct Cook. Zostanie wyemitowany jeden sygnał dźwiękowy i kropka na wyświetlaczu regulatora czasowego będzie świecić światłem stałyr Płyta będzie działać zgodnie z ustawieniem wprowadzonym w aplikacji, a wybrane strefy będą wyświetlać wskazanie „A”. Aplikacja umożliwia dostęp 15 przepisów z instrukcjami, wraz z kilkoma funkcjami specjalnymi: podtrzymywanie ciepła, roztapianie, gotowanie, duszenie i smażenie.

Uwaga:

Istnieje specyficzny przypadek. Jeśli wszystkie lampki sygnalizacyjne strefy zgasną po ustawieniu przepisów kulinarnych w aplikacji, przed dotknięciem przycisku Direct Cook należy dotknąć przycisku włączania/wyłączania. Po zgaśnięciu wszystkich lampek sygnalizacyjnych w ciągu 10 minut należy zakończyć ustawianie przepisu. W przeciwnym razie należy podłączyć router i ponownie ustawić przepis.

a. PARAMETRY SIECI BEZPRZEWODOWEJ

Technologia	Wi-Fi	BLE
Standard	802.11 b/g/n	v4.2 BR/EDR &BLE
Pasmo(a) częstotliwości [MHz]	2400 ~ 2500	2400 ~ 2500
Moc maksymalna [mW]	100	8

b. INFORMACJE O PRODUKCIE W PRZYPADKU WYPOSAŻENIA SIECIOWEGO

Informacje o produkcje w przypadku wyposażenia sieciowego
Zużycie energii przez produkt w trybie czuwania przy podłączeniu do sieci, jeś wszystkie przewodowe porty sieciowe są podłączone i wszystkie bezprzewodowe porty sieciowe są aktywowane:	Nie dotyczy
Jak dokonać aktywacji portu sieci bezprzewodowej:	Aby uruchomić Wi-Fi, należ nacisnąć na 3 sekundy przycisk Wi-Fi
Jak dokonać dezaktywacji portu sieci bezprzewodowej:	Aby wyłączyć Wi-Fi, należy nacisnąć na 3 sekundy przycisk Wi-Fi

Korzystanie z funkcji Boost

Funkcja Boost służy do zwiększania mocy jednej strefy w ciągu jednej se i podtrzymywania jej przez 5 minut. Tym samym można uzyskać większą i przyspieszyć gotowanie.

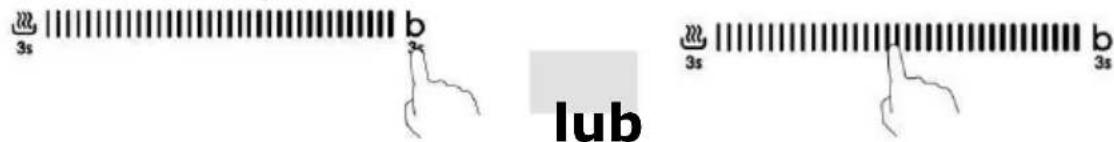

Korzystanie z funkcji Boost w celu zwiększenia mo

1. Nacisnąć przycisk wyboru strefy grzewczej, której moc ma zostać zwiększona - wskaźnik obok przycisku zacznie migać.

2. Dotknąć przycisku „b” i przytrzymać przez 3 sekundy, strefa grzewcza działać w trybie Boost. Na wskaźniku mocy zostanie wyświetlony symbo wskazujący że moc strefy jest zwiększana.

3s b P

1. Moc w trybie „Boost” będzie działać przez 5 minut, a następnie strefa do poziomu mocy „9”.

1. Aby anulować funkcję Boost w czasie tych 5 minut, należy dwukrotnie przycisk „B”. Strefa grzewcza powróci do poziomu mocy „9”. Lub przes wzdłuż przycisku „—” w lewo – strefa grzewcza powróci do poziomu n w punkcie dotknięcia.

3s b 3s b 3s lub

Ograniczenia podczas użytkowania

Cztery strefy podzielono na dwie grupy. W jednej grupie, jeżeli używana funkcja zwiększania mocy w jednej strefie, należy najpierw sprawdzić, czy strefa pracuje co najwyżej na poziomie 5.

Grupa a Grupa b

Korzystanie z funkcji podtrzymywania temperatury

Funkcja podtrzymywania temperatury pozwala na utrzymanie ciepła potrawy.

Korzystanie z funkcji podtrzymywania temperatury w celu utrzymania stabilnej temperatury

1. Nacisnąć przycisk wyboru strefy grzewczej, która ma być używana do podtrzymania temperatury – wskaźnik obok przycisku zacznie migać.

1. Dotknąć przycisku3s a następnie przytrzymać przez 3 sekundy. Na wskaźnikuPola grzejnego pojawi się napis „A”.

1. Jeśli zamierza się anulować tryb podtrzymywania ciepła, wystarczy dotkr

przycisku wyboru strefy grzewczej, a następnie dotknąć przycisku i przytrzymać przez 3 sekundy. Strefa grzewcza powróci do poziomu moc

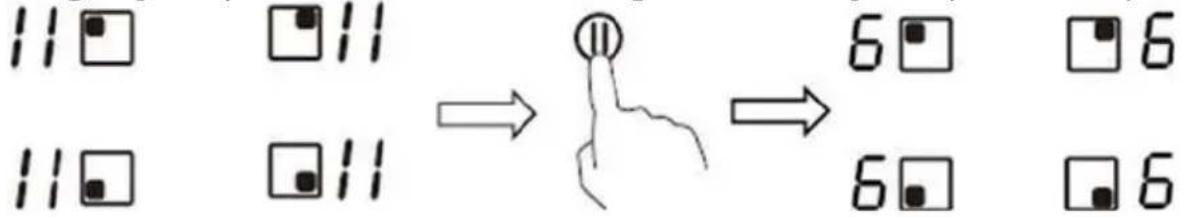

Korzystanie z funkcji Pauza

Funkcja wstrzymywania może zostać używa w każdym momencie gotowania. Umożliwia ona wstrzymania grzania płyty indukcyjnej i powrócenie do grzań

1. Sprawdzić, czy strefa grzewcza działa.

2. Dotknąć przycisku Pauza, a na wskaźniku pola grzejnego pojawi się „ll Następnie działanie indukcyjnej płyty grzejnej zostanie wyłączone w przypadku wszystkich pół grzejnych z wyjątkiem funkcji Pauza, przycisków włączania/wyłączania i blokady.

1. Aby anulować status pauzy, należy dotknąć przycisku funkcji Pauza, po pole grzejne powróci do ustawionego wcześniej stopnia mocy.

11□ □11 11□ □11 → ⑪ 6□ □6 6□ □6

Strefa elastyczna

• Strefę tę można traktować jako pojedynczą strefę lub jako dwie różne w zależności od wymogów związanych z gotowaniem.
• Strefa elastyczna składa się z dwóch niezależnych cewek, którymi można sterować oddzielnie.
• Waźne: upewnić się, że naczynia są umieszczone na środku danej strefy grzewczej. W przypadku dużych garnków, owalnych, prostokątnych i wydłużonych patelni należy umieścić naczynie na środku strefy grzewczej pokrywając oba krzyżyki.

Przykłady prawidłowego i nieprawidłowego rozmieszczenia garnków:

1. Dotknąć przycisku wyboru strefy elastycznej, aby uruchomić obszar elastyczny jako jedną dużą strefę, na wskaźniku pojawi się.

1. Dotknąć jednego z przycisków wyboru strefy grzewczej, a następnie przesunąć wzdłuż przycisku „—” lub po prostu dotknąć dowolnego punkt ", aby wyregulować poziom mocy.

Jako dwie niezależne strefy

1. Jeśli zamierza się anulować strefę elastyczną, wystarczy dotknąć przycisł tej strefy, a wskaźnik obok przycisku strefy elastycznej zniknie.

Blokowanie elementów sterowania

- Elementy sterowania można zablokować, aby zapobiec użyciu ich przez niepowołane (np. przez dzieci, które przypadkowo włączą strefy grzewcze) - Po zablokowaniu elementów sterowania wszystkie elementy sterowania z wyjątkiem przycisku ON/OFF nśeaktywne.

Jak zablokować elementy sterowania

Dotknąć przycisku blokady. Na wskaźniku regulatora czasowego będzie widn wskazanie „Lo”.

Jak odblokować elementy sterowania

1. Upewnić się, że płyta indukcyjna jest włączona.
2. Dotknąć przycisku blokady i przytrzymać go przez chwilę.
3. Można w tym momencie zacząć korzystać z płyty indukcyjnej.

Gdy płyta kuchenna jest w trybie zablokowanym, wszystkie elementy sterowania są wyłączone z wyjątkiem przycisku włączania/wyłączania. W sytuacji awaryjnej płytę indukcyjną można zawsze wyłączyć za pomocą przycisku włączania/wyłączania, ale przy kolejnym użyciu należy najpierw płytę odblokować.

Zabezpieczenie przed przegrzaniem

Czujnik temperatury, w który wyposażona jest płyta, może monitorować temperaturę wewnątrz płyty indukcyjnej. Gdy monitorowana temperatura jest nadmierna, płyta indukcyjna wyłącza się automatycznie.

Zabezpieczenie przed zalaniem

Funkcja zabezpieczenia przed zalaniem jest funkcją związaną

z bezpieczeństwem. Płyta indukcyjna zostanie wyłączona automatycznie w ci 10 sekund, jeśli na panel sterowania wyleje się woda (przez 1 sekundę emitowany dźwięk).

Wykrywanie małych przedmiotów

Gdy na płycie indukcyjnej pozostawiony zostanie przedmiot o małych wymi (np. nóż, widelec, klucz) lub niemagnetyczna patelnia (np. aluminiowa), pły automatycznie przechodzi w stan gotowości w ciągu 1 minuty. Wentylator ogrzewał płytę indukcyjną jeszcze przez 1 minutę.

Zabezpieczenie w postaci automatycznego wyłączenia się

Automatyczne wyłączanie się to funkcja zabezpieczająca płytę indukcyjną. Pł wyłącza się automatycznie, jeśli użytkownik zapomni ją wyłączyć po gotowa Domyślne czasy pracy dla różnych poziomów mocy pokazane są w poniższ tabeli:

Poziom mocy	1	2	3	4	5	6	7	8	9	A	II
Domyślny regulator czasowy działania (godzina)	8	8	8	4	4	4	2	2	2	1	2

Po zdjęciu garnka płyta indukcyjna może natychmiast zatrzymać ogrzewanie wyłącza się automatycznie po 2 minutach.

Osoby z rozrusznikiem serca powinny skonsultować się z lekarzem przed użyciem tego urządzenia.

Używanie regulatora czasowego

Z regulatora czasowego można korzystać na dwa różne sposoby:

• Można używać go jako minutnika. W takiej sytuacji regulator czasowy i wyłączyć żadnej strefy grzewczej przed upływem ustawionego czasu.
• Można go ustawić tak, aby wyłączyć jedną strefę grzewczą po upływie ustawionego czasu.
• Regulator czasowy można ustawić do maksymalnie 99 minut.

Korzystanie z regulatora czasowego jako minutnika Jeśli użytkownik nie wybierze żadnej strefy grzewczej

1. Upewnić się, że płyta grzewcza jest włączona.

Uwaga: można użyć minutnika, nawet jeśli nie zostanie wybrana żadna strefa grzewcza.

1. Dotknąć przycisku regulatora czasowego – wskaźnik minutnika zacznie migać, a na wyświetlaczu regulatora czasowego będzie widoczne wskazanie „30”.

2. Ustawić czas, dotykając przycisku „-” lub „+”.

Wskazówka: Dotknąć raz przycisku „-” lub „+”, aby zmniejszyć lub zwięks czas o 1 minutę. Przytrzymać przycisk „-” lub „+”, aby zmni lub zwiększyć czas o 10 minut.

1. Czas ten można anulować, dotykając przycisku regulatora czasowego. Na wyświetlaczu minut pojawi się „00”, a następnie „--”.

1. Po ustawieniu odliczanie czasu rozpocznie się natychmiast. Wyświetlacz pokaże pozostały czas, a wskaźnik regulatora czasowego będzie migać przez 5 sekund.

1. Brzęczyk będzie emitował sygnał przez 30 sekund, a wskaźnik regulatora czasowego, po zakończeniu ustawiania czasu, będzie wskazywał „- -”.

Ustawianie regulatora czasowego w celu wyłączenia jednej strefy grzewczej

Ustawienie stref grzewczych przy użyciu tej funkcji:

1. Dotknąć przycisk wyboru strefy grzewczej, dla której zamierza się ustawić regulator czasowy (np. strefa 1#).

2. Dotknąć przycisk regulatora czasowego - wskaźnik minutnika zacznie migać, a na wyświetlaczu regulatora czasowego będzie widoczne wskazanie „00”.

3. Ustawić czas, dotykając przycisku „-” lub „+”.

Wskazówka: Dotknięcie raz przycisku „-” lub „+” zmniejszy lub zwiększy c 1 minutę. Dotknięcie i przytrzymanie przycisku „-” lub „+” zmniejszy lub zwiększy czas o 10 minut.

Jeśli ustawiony czas przekracza 99 minut, regulator czasowy powróci automatycznie na wartość 0.

1. Po ustawieniu odliczanie czasu rozpocznie się natychmiast. Wyświetlacz pokaże pozostały czas, a wskaźnik regulatora czasowego będzie migać przez 5 sekund.

UWAGA: czerwona kropka obok wskaźnika poziomu mocy zaświeci się, wskazując, że wybrana jest ta strefa.

1. Aby anulować regulator czasowy, należy dotknąć elementu wyboru strefy grzewczej, a następnie dotknąć „-” na regulatorze czasowym i po przewinięciu w dół do wskazania „0” regulator czasowy zostanie anulową na wyświetlaczu minut pojawi się „00”, a następnie „--”.

1. Po upływie czasu grzania, odpowiednia strefa grzewcza zostanie automatycznie wyłączona i wyświetlony zostanie symbol „H”.

Pozostałe strefy grzewcze będą nadal działać, jeśli zostały wcześniej włączone.

Ustawianie regulatora czasowego w celu wyłączenia więcej niż jednej strefy grzewczej.

1. W przypadku użycia tej funkcji do więcej niż jednej strefy grzewczej, wskaźnik regulatora czasowego wyświetli najkrótszy czas (np. ustawiony czas strefy 1# - 2 min, ustawiony czas strefy 2# - na wskaźniku regulatora czasowego zostanie wyświetlona cyfra „2").

UWAGA: migająca czerwona kropka obok wskaźnika poziomu mocy oznacza, że wskaźnik regulatora czasowego wskazuje czas strefy grzewczej.

Chcąc sprawdzić ustawiony czas innej strefy grzewczej, należy dotknąć przycisk wyboru strefy grzewczej. Na regulatorze czasowym zostanie wyświetlony jej ustawiony czas.

(ustawienie na 5 numb)

(ustawienie na 2 numb)

1. Po upływie czasu grzania ustawionego na regulatorze, odpowiednia strefi grzewcza zostanie automatycznie wyłączona i wyświetlony zostanie symbol „H”.

UWAGA: chcąc zmienić czas po ustawieniu regulatora czasowego, należy rozpocząć od kroku 1.

Dbałość i czyszczenie

Co?	Jak?	Ważne!
Codzienne zabrudzenia na szkłe (odciski palców, ślady, plamy pozostawione przez jedzenie lub niesłodkie pozostałości na szkłe	1. Wyłączyć zasilanie płyty kuchennej.2. Zastosować środek do czyszczenia płyty kuchenneg gdy szkło jest jeszcze cie (ale nie gorące!)3. Wypłukać i wytrzeć do szczystą ściereczką lub ręcznikiem papierowym.4. Włączyć ponownie zasilanie płyty kuchennej.	Gdy zasilanie płyty kuchennej zostanie wyłączone, nie będzie niej wskazania „gorąca powierzchnia”, ale pole grzejne może nadal być gorące! Zachową szczególną ostrożność.Niektóre mocne środki czyszcząc sztuczne środki czyszczące oraz środki szorstkie/ścierne mogą porysować szkło. Zawsze przeczyt etykietę, aby sprawdzić, czy posiadany środek czyszczący jest odpowiedni.Nigdy nie pozostawiać pozostałoś środków do czyszczenia na płycię kuchennej: szkło może zostać poplamione.
Pozostałości po kipieniu, stopiona żywność i gorący cukier pozostawiają wycieki na szkle.	Natychmiast usunąć je za pomocą plastikowej łopatki, szpachelki lub skrobaka, odpowiednich do indukcyjnych płyt kuchennych, ale uważać gorące powierzchnie stref grzewczych:1. Wyłączyć zasilanie płyty kuchennej od gniazdka ściennego.2. Trzymać ostrze lub narzęć pod kątem 30° i zeskroba zabrudzenie lub przesunąć rozlane pozostałości na chłodny obszar płyty kuchennej.3. Usunąć zabrudzenia lub rozlane pozostałości ściereczką do naczyń lub ręcznikiem papierowym.4. Wykonać czynności z punktów od 2 do 4 sekc „Codzienne zabrudzenia na szkłe” powyżej.	Jak najszybciej usunąć plamy pozostawione przez słodką i stopioną żywność. Pozostawione o ostygnięcia na szybie mogą być trudne do usunięcia lub nawet i trwale uszkodzić powierzchnię szkŻ Zagrożenie skaleczeniem: kiedy osłona bezpieczeństwa jest wycofana, ostrze w skrobaku jes ostre jak brzytwa. Używać z najwyższą ostrożnością, zawsze przechowywać bezpiecznie i w miejscu niedostępnym dla dzieci.
Rozlane pozostałościna przyciskach dotykowych	1. Wyłączyć zasilanie płyty kuchennej.2. Usunąć rozlane pozostałość3. Przetrzeć obszar przycisków sterowania dotykowego czystą, wilgotną gąbką lub szmatką.4. Wytrzeć obszar do sucha papierowym ręcznikiem.5. Włączyć ponownie zasilanie płyty kuchennej.	Płyta kuchenna może emitować sygnały dźwiękowe i wyłącać się przyciski dotykowe mogą nie działać, gdy znajduje się na nic płyn. Przed włączeniem płyty kuchennej upewnić się, że obsza przycisków sterowania dotykowego został wytarty.

Porady i wskazówki

Problem	Potencjalne przyczyny	Co należy zrobić?
Nie można włączyć płyty indukcyjnej.	Brak zasilania.	Upewnić się, że płyta indukcyjna podłączona do zasilania i jest włączona.Sprawdzić, czy w domu lub okoli nie wystąpiła przerwa w dostawie energii elektrycznej. Jeśli wszystko sprawdzono i problem nadal występuje, należy skontaktować się wykwalifikowanym technikiem.
Przyciski sterowania dotykowego nie reagują.	Przyciski sterowania są zablokowane.	Odblokować przyciski sterowania. W celu uzyskania szczegółowych informacji, patrz sekcja „Korzystan z płyty indukcyjnej”.
Przyciski sterowania są trudne w obsłudz	Na przyciskach sterowania może znajdować się niewielka warstwa wody lub podczas dotykania elementów sterujących używany jest czubek palca.	Upewnić się, że obszar dotykania elementów sterujących jest suchy użyć opuszka palca podczas dotykania elementów sterujących.
Szkło jest porysowane.	Naczynia o szorstkich krawędziach.Używane są nieodpowiednie, ścierne środki czyszczące.	Używać naczyń z płaskimi i gład podstawami. Patrz „Wybór odpowiedniego naczynia”.Patrz „Dbałość i czyszczenie”.
Podczas używania niektórych patelni słychać trzaski lub stuki.	Może to być spowodowane konstrukcją naczyń kuchennyc (warstw różnych metali o różnych wibracjach).	Jest to normalne dla naczyń kuchennych i nie jest to oznaka usterki.
Podczas działania z ustawioną wysoką temperaturą płyta indukcyjna wydaje niski dźwięk przypominający buczenie.	Jest to spowodowane technologią gotowania indukcyjnego.	Jest to normalne, ale hałas powi się zmniejszyć lub całkowicie usta momencie wybrania niższego ustawienia temperatury.
Hałas wentylatora dochodzący z płyty indukcyjnej.	Zainstalowano wentylator chłodzący wbudowany w płyte indukcyjną, aby zapobiec przegrzaniu elementów elektronicznych. Może występować nadal nawet po wyłączeniu płyty indukcyjnej.	Jest to normalne i nie wymaga żadnej interwencji. Nie wyłączać zasilania płyty indukcyjnej, odłączając ją od gniazdka ścienne gdy wentylator pracuje.
Patelnie nie nagrzewają się i pojawia się na wyświetlaczu.	Płyta indukcyjna nie może wykryć patelni, ponieważ nie nadaje się do ogrzewania indukcyjnego.Płyta indukcyjna nie może wykryć patelni, ponieważ jest zbyt mała dla strefy grzewcz lub nie jest prawidłowo wyśrodkowana.	Używać naczyń odpowiednich do gotowania indukcyjnego. Patrz sekc „Wybór odpowiedniego naczynia”.Wyśrodkować patelnię i upewnić się jej podstawa odpowiada rozmiarowi strefy grzewczej.
Płyta indukcyjna lub pole grzewcze niespodziewanie się wyłączyły, rozlega się sygnał dźwiękowy i wyświetlany jest kod błędu (zwykle na przemian z jedną lu dwoma cyframi na wyświetlaczu regulatora czasowego).	Usterka techniczna.	Zanotować litery i cyfry błędu, wyłączyć zasilanie płyty indukcyjne od gniazdka ściennego i skontaktować się z wykwalifikowanym technikiem.

Wyświetlanie błędów i ich sprawdzanie

Jeśli wystąpi usterka, płyta indukcyjna automatycznie przejdzie w stan zabezpieczenia i wyświetli specjalne kody zabezpieczające:

Problem	Potencjalne przyczyny	Co należy zrobić?
F3/F4	Awaria czujnika temperatury cew indukcyjnej	Prosimy o kontakt z dostawcą.
F9/FA	Awaria czujnika temperatury IGB	Prosimy o kontakt z dostawcą.
E1/ E2	Nieprawidłowe napięcie zasilania	Sprawdzić, czy zasilanie jes prawidłowe.Włączyć po sprawdzeniu, cz zasilanie jest prawidłowe.
E3	Wysoka temperatura czujnika temperatury cewki indukcyjnej	Prosimy o kontakt z dostawcą.
E5	Wysoka temperatura czujnika temperatury IGBT	Po ostygnięciu płyty indukcyjnej należy ponownie uruchomić urządzenie.

Powyższe wskazania są jedynie przypuszczeniem, czynności takie wykonuje przy powszechnych usterkach.

Proszę nie demontować urządzenia samodzielnie, aby uniknąć zagrożeń i uszkodzeń płyty indukcyjnej.

Dane techniczne

Płyta indukcyjna	CTPS64SCTTWIFI
Strefy grzewcze	4 strefy
Napięcie zasilania	220-240 V~, 50-60 Hz
Zainstalowana moc elektryczna	2. 5 kW: 2250 - 2750W I3. 0 kW: 2700 - 3300 W4. 5 kW: 4050 - 4950W I6. 5 kW: 5850 - 7150W I7. 4 kW: 6600 -7400 W
Rozmiar produktu - dł. × szer.wys. (mm)	590 x 520 x 60
Wymiary w przypadku zabudowyA × B (mm)	560 X 490

Waga i wymiary są przybliżone. Ponieważ stale dążymy do ulepszania nas produktów, możemy zmienić specyfikacje i projekty bez wcześniejjszego powiadomienia.

Instalacja

Wybór sprzętu instalacyjnego

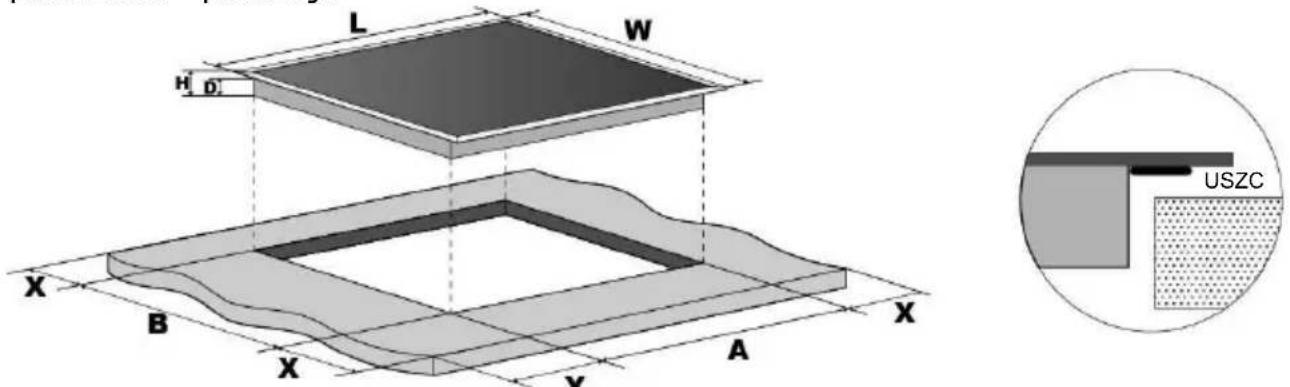

Wyciąć powierzchnię roboczą zgodnie z wymiarami pokazanymi na rysunku. Do celów instalacji i użytkowania wokół otworu należy zachować co najmn cm wolnej przestrzeni.

Należy upewnić się, iż grubość powierzchni roboczej wynosi co najmniej 3 Należy wybrać żaroodporny materiał powierzchni roboczej, aby uniknąć duży odkształceń spowodowanych promieniowaniem cieplnym z płyty grzejnej. Jak pokazano poniżej:

L W H D X B X A X USZC

dt. (mm)	szer. (mm)	wys. (mm)	gt. (mm)	A (mm)	B (mm)	X (mm)
590	520	60	56	560_+5	490_+5	50 mini

W każdym przypadku należy upewnić się, iż indukcyjna płyta grzejna jest wentylowana oraz że wlot i wylot powietrza nie są zablokowane. Upewnić płyta indukcyjna jest w dobrym stanie. Jak pokazano poniżej:

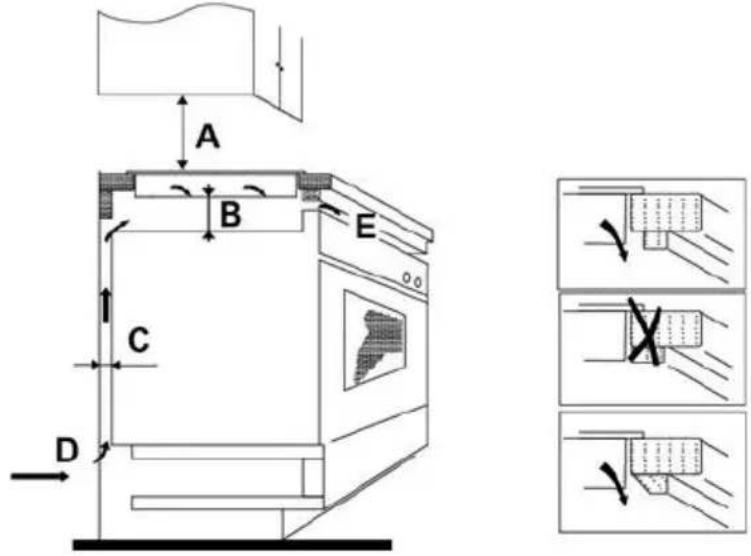

Uwaga: bezpieczna odległość pomiędzy płytą a znajdujaca się nad płytą indukcyjną szafką powinna wynosic co najmniej 760 mm.

A B E C D

A(mm)	B(mm)	C(mm)	D	E
760	50 min	20 min	Wlot powietrza	Wylot powietrza5mm

Przed zainstalowaniem płyty należy upewnić się, że

• powierzchnia robocza jest równa i wypoziomowana, a żadne elementy konstrukcyjne nie zakłócają wymagań dotyczących przestrzeni;
• blat roboczy wykonany jest z żaroodpornego materiału;
• jeśli płyta jest zainstalowana nad piekarnikiem, piekarnik ma wbudowany wentylator chłodzący;
• instalacja będzie spełniać wszystkie wymagania dotyczące bezpiecznej odległości i obowiązujących norm oraz przepisów;
• odpowiedni rozłącznik izolacyjny zapewniający całkowite odłączenie od zasi elektrycznego jest wbudowany w stałą instalację elektryczną, zamontowan i umieszczony zgodnie z lokalnymi zasadami i przepisami dętyczypymi instalacji.
  Rozłącznik izolacyjny musi być rozłącznikiem zatwierdzonego typu, a odst między stykami rozłącznika musi wynosić co najmniej 3 mm na wszyst biegunach (lub na wszystkich przewodach aktywnych [fazowych], jeśli lok przepisy dotyczące instalacji elektrycznej pozwalają na taką zmianę wyma
• rozłącznik izolacyjny będzie łatwo dostępny dla klienta, gdy płyta zostan zainstalowana;
• w razie wątpliwości dotyczących instalacji należy się skonsultować z loka urzędem nadzoru budowlanego i zapoznać z przepisami;
• na powierzchniach ścian otaczających płytę zastosowane są żaroodporne i łatwe do czyszczenia elementy wykończeniowe (np. płytki ceramiczne).

Po zainstalowaniu należy upewnić się, że:

• kabel zasilający nie jest dostępny przez drzwi szafki lub szuflady;
• istnieje odpowiedni przepływ świeżego powietrza od zewnętrznej części zabudowy do podstawy płyty;
• jeśli płyta jest zainstalowana nad szufladą lub szafką, pod podstawą pły zainstalowana jest odpowiednia bariera cieplna;
• rozłącznik izolacyjny jest łatwo dostępny dla klienta.

Przed umiejscowieniem wsporników mocujących

Urządzenie powinno być umieszczone na stabilnej, gładkiej powierzchni (uży materiałów opakowania). Nie wywierać nacisku na elementy sterowania wystające z płyty.

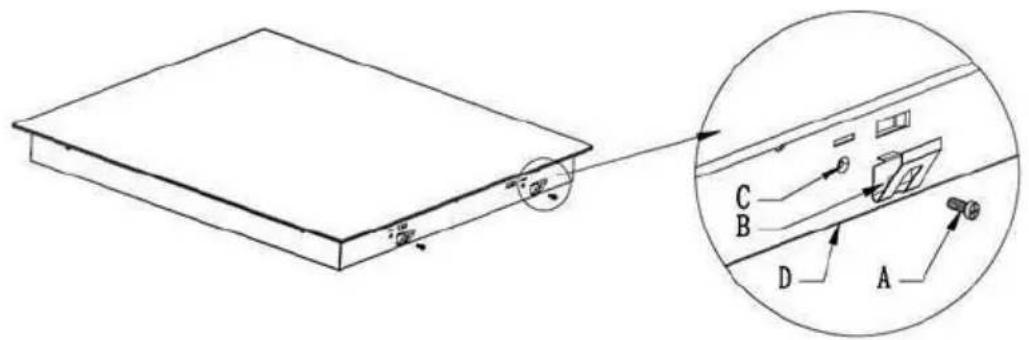

Regulacja pozycji wspornika

Zamocować płytę na powierzchni roboczej, przykręcając 4 wsporniki na ran dolnej płyty (patrz rysunek) po instalacji.

AŚruba

BWspornik

Cotwór na śrubę

DRama dolna

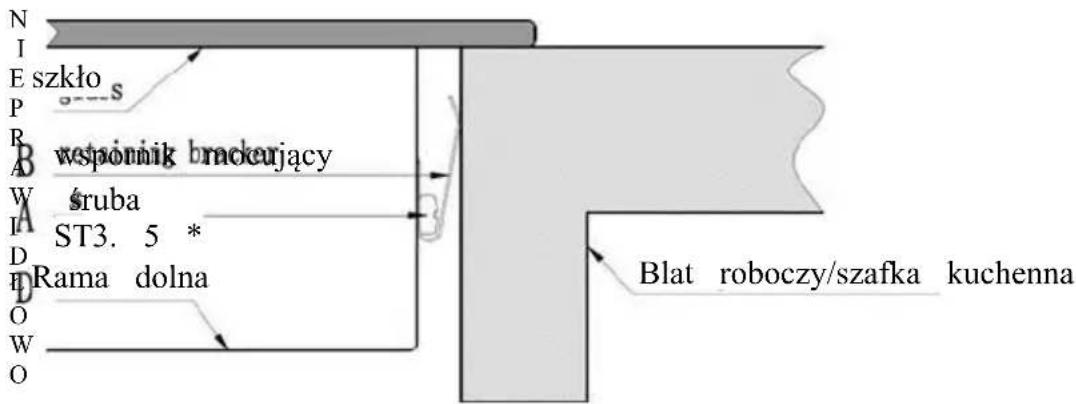

N I E szkło P R B wsponnik brackurjacy W śruba WIA ST3. 5 * D Rama dolna O O Blat roboczy/szafka kuchenna

Przestrogi

1. Płyta indukcyjna powinna zostać zainstalowana przez wykwalifikowany personel lub techników. Dysponujemy specjalistami wykonującymi tego typusługi. Nigdy nie przeprowadzać takich czynności samodzielnie.

2. Płyta kuchenna nie może zostać zainstalowana bezpośrednio nad zmywa lodówką, zamrażarką, pralką lub suszarką, ponieważ wilgotność może uszkodzić elementy elektroniczne płyty.

3. Indukcyjna płyta grzejna powinna być zainstalowana w taki sposób, aby zapewniać jak lepsze odprowadzanie ciepła w celu zwiększenia jej niezawodności.
4. Ściana i indukowana strefa grzewcza nad powierzchnią blatu powinny b odporne na ciepło.
5. Aby uniknąć uszkodzeń, panele warstwowe przekładek i klej muszą być odporne na ciepło.

Podłączanie płyty do zasilania sieciowego

Płyte tę powinien podłączyć do zasilania sieciowego wyłącznie odpowiednio wykwalifikowany specjalista. Przed podłączeniem płyty do zasilania sieciowego należ sprawdzić, czy:

1. domowa instalacja elektryczna jest odpowiednia dla mocyptyty;
2. napięcie odpowiada wartości podanej na tabliczce znamionowej;
3. przekroje kabla zasilającego mogą wytrzymać obciążenie określone na tabliczce znamionowej.

Aby podłączyć płytę do zasilania, nie należy używać adapterów, reduktorów ani urządzeń rozgałęźnych, ponieważ mogą one spowodować przegrzanie i pożar.

Kabel zasilający nie może dotykać żadnych gorących części i musi być ustawiony aby jego temperatura nie przekroczyła 75° C w żadnym punkcie.

Należy wezwać elektryka, aby sprawdził, czy system okablowania w domu jest odpowiedni do tego typu zmian. Zmian mogą dokonywać wyłącznie wykwalifikowar elektrycy.

Zasilanie powinno być podłączone zgodnie z odpowiednią normą lub z zastosowaniem wyłącznika jednobiegunowego. Sposób połączenia pokazano poniżej.

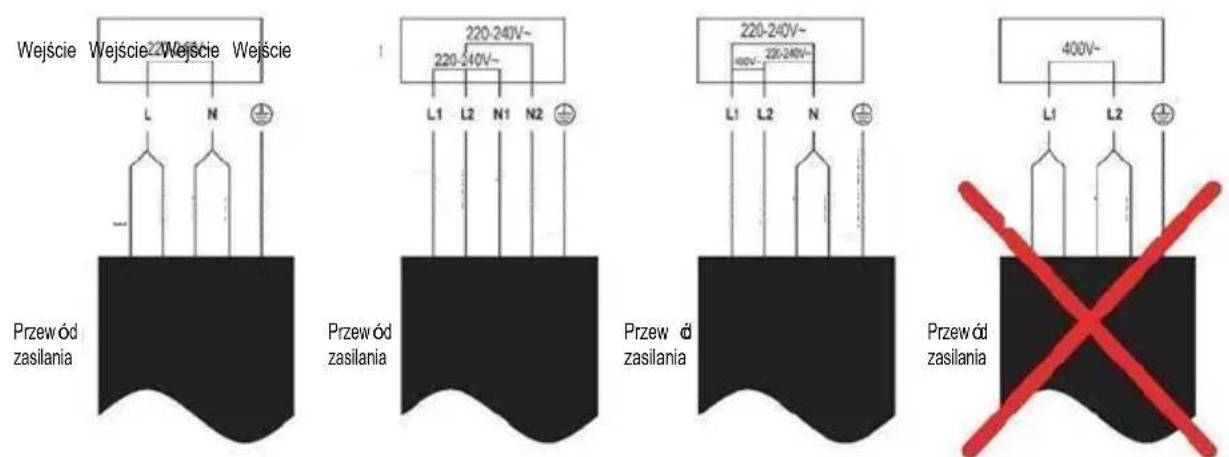

Wejście Wejście Wejście L N ⊕ Przew ód zasilania 220-240V~ 220-240V~ L1 L2 N1 N2 ⊕ Przew ód zasilania 220-240V~ 400V~ 220-240V~ L1 L2 N ⊕ Przew ód zasilania 400V~ L1 L2 ⊕ Przew ód zasilania

• Jeśli kabel jest uszkodzony lub wymaga wymiany, czynność ta musi zo przeprowadzona przez pracownika serwisu posprzedażnego za pomocą specjalnych narzędzi, aby uniknąć wypadków.
• Jeśli urządzenie jest podłączone bezpośrednio do zasilania sieciowego, na

zainstalować wielobiegunowy przerywacz obwodu o minimalnej przerwie między stykami wynoszącej 3 mm.

• Instalator musi zapewnić poprawne podłączenie elektryczne, oraz zapewnić że jest zgodne z przepisami bezpieczeństwa.
• Kabel nie może być zgięty ani ściśnięty.
• Kabel musi podlegać regularnym sprawdzeniom i wymianie, dokonywanej wyłącznie przez odpowiednio autoryzowanych techników.

Urządzenie jest oznakowane zgodnie z dyrektywą europejską 2012/19/V w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Kategoria WEEE obejmuje zarówno substancje zanieczyszczające (które mogą powodować negatywne skutki dla środowiska), jak i podstawowe komponenty (które mogą zostać ponownie użyte). Istotne odpowiednie obchodzenie się z WEEE, aby prawidłowo usuwać substancje zanieczyszczające oraz odzyskiwać wszystkie materiały. Każdy z nas je odpowiedzialny za to, by WEEE nie stał się problemem środowiskowyr ważne jest przestrzeganie pewnych podstawowych zasad:

- WEEE nie należy wyrzucać razem ze zwykłymi odpadami domowymi;

- WEEE należy oddać do odpowiednich punktów selektywnej zbiórki odpadów lub firm zajmujących się ich utylizacją.

W wielu krajach w przypadku WEEE dużych rozmiarów może być odebrany przez odpowiedni podmiot z domu użytkownika. Kiedy kupuje się nowe urządzenie, stare urządzenie można zwrócić sprzedawcy, który odbierze je za darmo na zasadzie „urządzenie za urządzenie”, pod warunkiem, że urządzenie jest odpowiedniego typu posiada te same funkcje, co nowy dostarczony sprzęt.

Informacje o produkcie - domowe płyty grzejne zgodne z rozporządzeniem (UE) n
		Pozycja	Oznaczenie	Wartość	Jednostka
Identyfikator modelu				CTPS64SCTTWIFI
Typ płyty grzejnej:				płyta grzejna elektryczna
Liczba pół i/lub obszarów grzejnych	pola			4
	obszary
Technologia grzejna (indukcyjne pola obszary grzejne, promiennikowe pola grzejne, płyty lite)	Indukcyjne pola grzejne			X
	Indukcyjne obszary grzejne
	promiennikowe pola grzejne
	płyty lite
W przypadku owalnych pół lu obszarów grzejnych: średnica powierzchni użytecznej dla każde pola grzejnego elektrycznego, w zaokrągleniu do 5 mm		Tyt, strona lewa	∅	-	cm
		Tyt, środek	∅	-	cm
		Tyt, strona prawa	∅	18,0	cm
		Środkowa lewa	∅	-	cm
		Środek, środek	∅	-	cm
		Środek, strona	∅	-	cm
		Przednia lewa	∅	-	cm
		Przód, środek	∅	-	cm
		Przód, strona	∅	18,0	cm
W przypadku nieowalnych pół i obszarów grzejnych: długość i szerokość powierzchni użytkowej każdego elektrycznego pola lub obszaru grzejnego, w zaokrągleniu 5 mm		Tyt, strona lewa	L W	21,020,0	cm
		Tyt, środek	L W	-	cm
		Tyt, strona prawa	L W	-	cm
	Środkowa lewa	L W	-	cm
	Środek, środek	L W	-	cm
	Środek, strona prawa	L W	-	cm
	Przednia lewa	L W	21,020,0	cm
	Przód, środek	L W	-	cm
	Przód, strona prawa	L W	-	cm
Zużycie energii na każde pole każdy obszar grzejny w przeliczeniu na kilogramy	Tyt, strona lewa	ECelelectric cooking	186,5	Masa/kg
	Tyt, środek	ECelelectric cooking	-	Masa/kg
	Tyt, strona prawa	ECelelectric cooking	197,2	Masa/kg
	Środkowa lewa	ECelelectric cooking	-	Masa/kg
	Środek, środek	ECelelectric cooking	-	Masa/kg
	Środek, strona prawa	ECelelectric cooking	-	Masa/kg
	Przednia lewa	ECelelectric cooking	187,3	Masa/kg
	Przód, środek	ECelelectric cooking	-	Masa/kg
	Przód, strona prawa	ECelelectric cooking	195,6	Masa/kg
Zużycie energii przez płytę grzejn przeliczeniu na kg		ECelelectric hob	191,7	Masa/kg
Przyjęta norma: EN 60350-2 Elektryczny sprzęt do gotowania do użytku domo Część 2: Płyty kuchenne - Metody badań cech funkcjonalnych
Wskazówki dotyczące oszczędzania energii:W celu uzyskania najlepszej wydajności płyty należy umieścić patelnię na środku grzejnego.Korzystanie z pokrywki pozwoli na skrócenie czasów gotowania i zaoszczędzenie dzięki utrzymywaniu ciepła.Ograniczyć do minimum ilość płynu lub tłuszczu, aby skrócić czas gotowania.Rozpocząć gotowanie na najwyższym ustawieniu i zmniejszyć ustawiony poziom, potrawa będzie podgrzana.Należy stosować patelnię o średnicy równej wielkości elementu graficznego dla v pola.
