BEDIENUNGSANLEITUNG CTP64SC/E1 CANDY

mini 760mm mini 5 cm air exit mini 5 mm mini 2 cm Air intake Figure (2)

mini 760 cm mini 5 cm Mini 2 cm Entrée d'air Sortie d'air mini 5 cm

Figure (2)

59cm 52cm 6.2cm 5.8cm 56 +14 +11 cm 49 +14 +11 cm 5cm mini 5cm mini 5cm mini TĚSNĚNÍ Obrázek (1)

59cm 52cm 6.2cm 5.8cm 56 -14 cm 49 -14 cm -1 cm mini 5cm mini 5cm mini TÓMITÉS (1) ábra ) 5cm mini 5cm mini

59cm 62cm 6.2cm 5.8cm 56 -14 cm 49 -14 cm 5cm mini 5cm mini 5cm mini ZAPTIVKA Slika (1)

Sicherheits- und Instandhaltungshinweise:

• WARNUNG: Das Gerät und dessen zugängliche Teile werden während des Betriebs heiß. Es muss darauf geachtet werden, die Heizelemente nicht zu berühren.
• Kinder unter 8 Jahren müssen vom Gerät fern gehalten werden, sofern diese nicht unter dauerhafter Überwachung stehen.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen für den sicheren Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstanden haben.
• Kinder dürfen keinesfalls mit dem Gerät spielen.
• Kinder dürfen das Gerät nur unter Beaufsichtigung reinigen und instandhalten
• WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen.
• Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme dann (z. B. mit einem Deckel oder einer Feuerlöschdecke).
• WARNUNG: Brandgefahr: Keine Gegenstände auf der Kochfläche liegen lassen!
• WARNUNG: Wenn die Oberfläche Risse aufweist, schalten Sie das Gerät aus, um die Gefahr eines Stromschlags zu vermeiden.
• Reinigen Sie das Kochfeld keinesfalls mit einem Dampfreiniger.

- Metallobjekte wie Messer, Gabeln, Löffel und Topfdeckel dürfen nicht auf der Kochfläche abgelegt werden, weil sie heiß werden können. Verschüttungen müssen entfernt werden, bevor die Abdeckung geöffnet wird.

- Das Kochfeld muss abkühlen, bevor die Abdeckung geschlossen wird.

- Schalten Sie das Kochfeldelement nach Gebrauch mit Hilfe der Bedienelemente aus. Verlassen Sie sich nicht auf die Topferkennung.

- Das Gerät ist nicht dafür vorgesehen, mit Hilfe einer externen Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu werden.

- Trennschalter müssen in die Stromversorgung gemäß den Verdrahtungsregeln erfolgen.

- Diese Anweisungen legen den zu verwendenden Kabeltyp unter Berücksichtigung der Temperatur der hinteren Geräteoberfläche fest.

- Ein beschädigtes Netzkabel muss vom Hersteller, dem zugelassenen Kundendienst oder ähnlichem Fachpersonal ausgewechselt werden, um Gefahren vorzubeugen.

- VORSICHT: Um eine Gefährdung durch das versehentliches Zurücksetzen des Überhitzungsschutzes zu vermeiden, darf dieses Gerät nicht durch eine externes Schaltgerät, z. B. eine Zeitschaltuhr betrieben werden oder an einen Schaltkreis angeschlossen werden, der regelmäßig durch ein Dienstprogramm ein- und ausgeschaltet wird.

WARNUNG: Verwenden Sie ausschließlich einen Kochfeldschutz, der vom Hersteller des Kochgeräts entwickelt wurde, vom Gerätehersteller in der Bedienungsanleitung als geeignet genannt wird oder Bestandteil des Kochfelds ist. Die Benutzung eines ungeeigneten Kochfeldschutzes kann zu Unfällen führen.

- Benutzen Sie stets geeignetes Kochgeschirr.

- Stellen Sie das Kochgefäß immer in die Mitte des jeweiligen Kochfelds.

- Stellen Sie nichts auf dem Bedienfeld ab.

• Benutzen Sie das Kochfeld nicht als Schneidunterlage.
• Das Kochfeld muss abkühlen, bevor die Abdeckung geschlossen wird.
• ACHTUNG: Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss permanent überwacht werden.

Sehr geehrter Kunde:

Vielen Dank, dass Sie sich für ein CANDY Induktionskochfeld entschieden haben. Wir hoffen, dass Ihnen das Gerät viele Jahre lang zuverlässige Dienste leisten wird. Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Kochfelds sorgfältig durch und bewahren Sie sie als zukünftige Referenz auf.

Einführung

Das Induktionskochfeld ist mit seinen elektromagnetischen Kochzonen, mikrocomputergesteuerten Bedienelementen und Multifunktionen die ideale Wahl für die heutige Familie. Das CANDY Induktionskochfeld wird aus speziellen Materialien hergestellt und ist extrem benutzerfreundlich, langlebig und sicher.

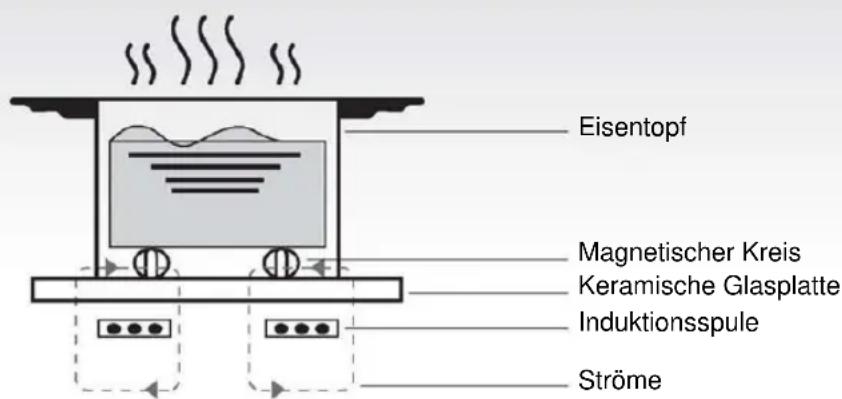

Funktionsprinzip

Das Induktionskochfeld besteht aus einer Induktionsspule, einer Platte aus ferromagnetischem Material und einem Kontrollsystem. Der elektrische Strom erzeugt ein starkes elektromagnetisches Feld im Bereich der Induktionsspule. Dies führt zur Entstehung einer Reihe von Wellen, die Wärme erzeugen, die in der Folge von der Kochfeldoberfläche auf das Kochgeschirr übertragen werden.

Eisentopf Magnetischer Kreis Keramische Glasplatte Induktionsspule Ströme

Sicherheit

Dieses Kochfeld wurde für die Verwendung im Haushalt entwickelt. CANDY legt stets größten Wert darauf, seine Produkte zu verbessern und behält sich das Recht vor, Änderungen im Rahmen der technischen Weiterentwicklungen vorzunehmen.

• Überhitzungsschutz

Ein Sensor kontrolliert die Temperatur der Kochzonen. Wenn die Temperatur die Sicherheitsschwelle überschreitet, schaltet sich die Kochzone automatisch ab.

- Erkennung kleiner oder nicht-magnetischer Gegenstände

Wenn ein Kochgeschirr mit einem Durchmesser von weniger als 80 mm, kleine Gegenstände (wie Messer, Gabeln, Schlüssel) oder ein nicht magnetisches Kochgeschirr (beispielsweise aus Aluminium) auf die Kochzone gestellt bzw. gelegt werden, ertönt ca. eine Minute lang ein Warnton. Anschließend geht das Kochfeld automatisch in den Standby-Betrieb über.

• Restwärme-Alarm

Wenn das Kochfeld länger verwendet wird, könnte Restwärme vorhanden sein. Der Buchstabe "H" auf dem Display warnt davor, die Oberfläche zu berühren.

• Automatische Abschaltung

Die automatische Abschaltung ist eine weitere Sicherheitsfunktion Ihres Induktionskochfeldes. Sie greift ein, wenn Sie vergessen, eine Kochzone auszuschalten.

Die vorgegebenen Abschaltzeiten sind in der unten stehenden Tabelle angegeben:

Leistungsstufe	Die Kochzone schaltet sich automatisch ab nach
1~3	8 Stunde
4~6	4 Stunde
7~9	2 Stunde

Wenn das Kochgeschirr von der Kochzone genommen wird, unterbricht das Induktionskochfeld den Heizbetrieb und schaltet sich nach einem Warnton von 1 Minute Dauer ab.

Warnung: Personen mit Herzschrittmacher dürfen dieses Elektrohaushaltsgerät nur unter Aufsicht ihres Arztes verwenden.

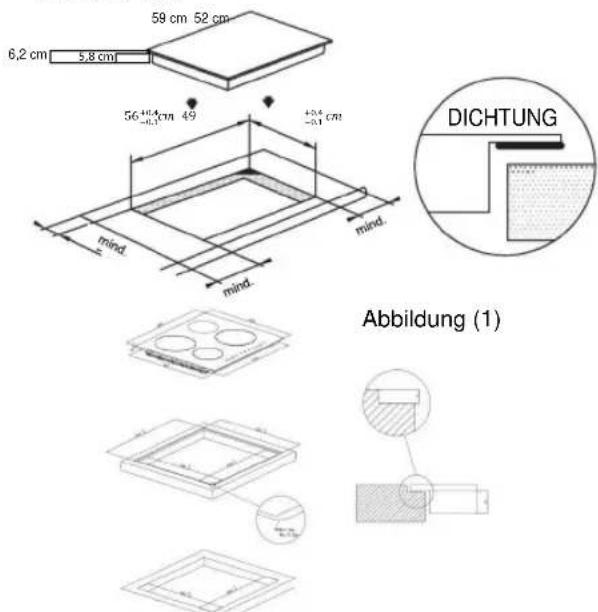

Montage

1. Einen Ausschnitt in der Arbeitsplatte gemäß den Angaben auf der Zeichnung herstellen. Um den Ausschnitt muss eine Fläche von mindestens 50 mm frei bleiben. Die Arbeitsplatte sollte mindestens 30 mm dick sein und aus hitzebeständigem Material bestehen. Bitte Bezug nehmen auf Abbildung 1 mind. 5 cm

6,2 cm 5,8 cm 59 cm 52 cm 56 +0.4 cm 49 +0.4 cm -0,3 -0,1 mind. mind. mind. DICHTUNG Abbildung (1)

Unterputzmontage: Nur möglich, wenn der Ofen nicht unter der Arbeitsplatte installiert ist.

1. Stets sicherstellen, dass das Induktionskochfeld gut belüftet ist und die Luftein- und -auslassöffnungen nicht blockiert sind.

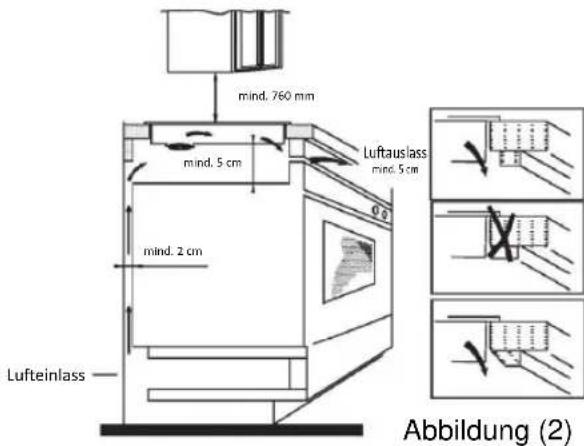

Das Kochfeld muss korrekt installiert werden, wie in Abbildung 2 dargestellt.

mind. 760 mm mind. 5 cm Lufteinlass mind. 2 cm Luftauslass mind. 5 cm Lufteinlass Abbildung (2)

HINWEIS: Der Sicherheitsabstand zwischen dem Kochfeld und einem darüber befindlichen Küchenschrank muss mindestens 760 mm betragen.

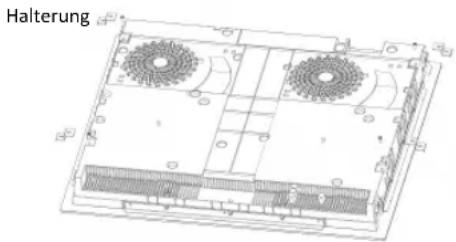

1. Setzen Sie das Kochfeld mithilfe der vier Halterungen an der Unterseite des Kochfeldes in die Arbeitsplatte ein. Die Halterungen können auf die Stärke der Arbeitsplatte eingestellt werden.

Halterung

Bitte beachten:

(1) Das Induktionskochfeld muss von technischem Fachpersonal installiert werden. Unser Fachpersonal kann die Installation für Sie vornehmen. Versuchen Sie nie, das Kochfeld selbst zu installieren.
(2) Das Induktionskochfeld darf nicht über Kühl-/Gefrierschränken, Geschirrspülmaschinen oder Waschmaschinen installiert werden.
(3) Das Induktionskochfeld muss so installiert werden, dass eine optimale Hitzeabfuhr gewährleistet ist.
(4) Die Wand und der Bereich über dem Induktionskochfeld müssen hitzefest sein.
(5) Um Schäden zu vermeiden, müssen Schichtaufbau und Klebstoff hitzebeständig sein.

4. Anschluss an das Stromnetz

Die Steckdose muss gemäß den jeweiligen Vorschriften über einen einpoligen Trennschalter angeschlossen werden. Das Anschlussverfahren ist in Abbildung 3 dargestellt.

Spannung	Kabelverbindung
380-415 V 3N ~	|cc 1 & 2 & 3 \ L1 & L2 & N Schwarzbraun Blau Gelb/Grün |cc 5 & 1 \
220-240 V~	|cc 1 & 2 & 3 \ L & N & N Schwarz und Braun Blau Gelb/Grün |cc 5 & 1 \

Abbildung (3)

Wenn das Kabel beschädigt ist oder ausgetauscht werden muss, sollte dies von einem Kundendienstmitarbeiter mit den richtigen Werkzeugen durchgeführt werden, um Unfälle zu vermeiden.

Falls das Gerät direkt an die Netzstromversorgung angeschlossen wird, muss ein omnipolarer Trennschutzschalter mit einer Kontaktöffnung von mindestens 3 mm installiert werden. Der Installateur muss sicherstellen, dass der Anschluss korrekt vorgenommen wurde und den Sicherheitsvorschriften entspricht. Das Kabel darf weder geknickt noch gequetscht werden. Das Kabel muss regelmäßig kontrolliert und darf nur von einer Fachkraft ausgetauscht werden.

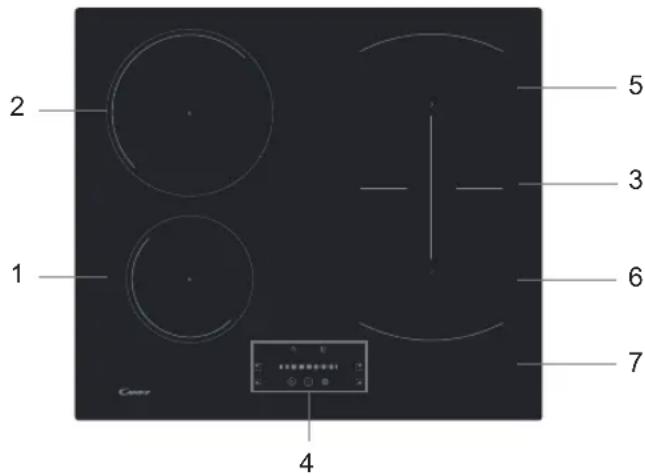

Aufbau des Induktions-Kochfelds:

2 1 5 3 6 7 4

1. Max. 1400/1500W-Zone 5. Max. 1800/2000W-Zone
2. Max. 2400/2600W-Zone 6. Max. 1800/2000W-Zone
3. Max. 3000/3600W-Zone 7. Glaskeramikfläche
4. Bedienfeldsteuerung

Schematische Darstellung des Bedienfeldes

5 7 6 4 3 1 2 4

1. Ein/Aus 4. Kochzonenauswahl
2. Flexibler Bereich 5. Tastensperre

3. Boost 6. Timer

4. Slide-Touch-Steuerung Leistung/Zeitschaltuhr

Bedienung des Geräts

Berührungsbedienelemente

• Die Elemente des Bedienfelds reagieren auf leichte Berührung, so dass kein Druck ausgeübt werden muss.
- Benutzen Sie die gesamte Fingerkuppe, nicht nur die Fingerspitze.
- Jede erfasste Berührung wird mit einem Piepton quittiert.
- Achten Sie darauf, dass die Berührungstasten stets sauber und trocken und keine Gegenstände (z. B. Kochutensilien oder Lappen) darauf abgelegt sind. Schon ein kleiner Wasserfilm kann dazu führen, dass die Berührungstasten nicht einwandfrei reagieren.

Wahl des geeigneten Kochgeschirrs

- Benutzen Sie ausschließlich Kochgeschirr mit einem für das Induktionskochen geeigneten Boden. Achten Sie auf das Induktionssymbol auf der Verpackung oder am Boden des Kochtopfes.

- Um zu prüfen, ob Ihr Kochgeschirr für das Induktionskochen geeignet ist, können Sie einen Magnetest machen. Dazu führen Sie einen Magneten in Richtung Kochtopfboden. Wenn der Magnet angezogen wird, ist der Kochtopf geeignet.

• Falls Sie keinen Magneten haben:
1. Geben Sie etwas Wasser in den zu prüfenden Kochtopf.
2. Wenn im Display nicht blinkt und das Wasser sich erwärmt, ist das Kochgeschirr geeignet.
- Kochgeschirr aus folgenden Materialien ist ungeeignet: reiner Edelstahl, Aluminium oder Kupfer ohne Magnetboden, Glas, Holz, Porzellan, Keramik und Steingut.

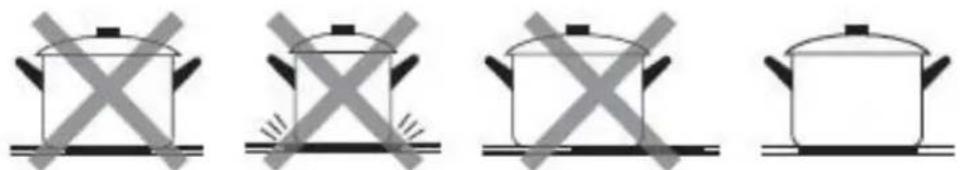

Benutzen Sie kein Kochgeschirr mit scharfen Kanten oder gewölbtem Boden.

Achten Sie darauf, dass der Boden des Kochtopfs eben ist, vollflächig auf der Kochfläche aufliegt und dieselbe Größe wie das Kochfeld hat. Benutzen Sie Kochöpfe, deren Durchmesser der Kennzeichnung des gewählten Kochfelds entspricht. Bei größerem Kochgeschirr wird etwas mehr Energie aufgewendet, um den maximalen Wirkungsgrad zu erreichen. Bei kleinerem Kochgeschirr kann der Wirkungsgrad geringer als erwartet sein. Kochgeschirr mit weniger als 140 mm Durchmesser wird vom Kochfeld unter Umständen nicht erkannt. Stellen Sie den Kochtopf immer in die Mitte des Kochfelds.

Heben Sie Kochöpfe stets vom Kochfeld ab, anstatt sie davon herunterzuziehen, weil dies zu Kratzern in der Glaskeramikfläche führen kann.

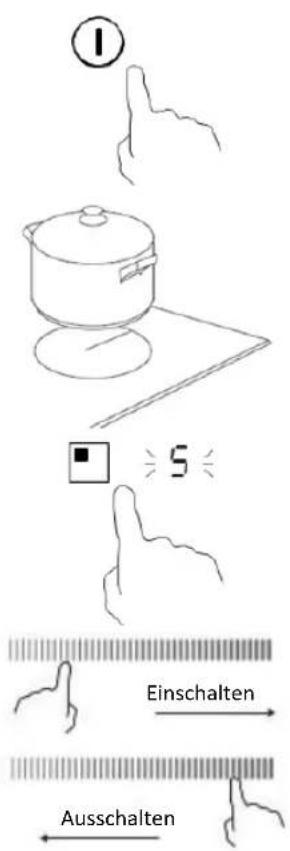

Kochfeld einschalten

Drücken Sie auf EIN/AUS. Nach dem Einschalten ist ein Piepton zu hören, und das Displays zeigt „-“ oder „-“ als Hinweis darauf, dass das Induktionskochfeld in den Standby-Modus gewechselt ist.

Stellen Sie einen geeigneten Kochtopf auf die gewünschte Kochzone.

- Achten Sie darauf, dass der Boden des Kochtopfs und die Kochzone sauber und trocken sind.

Wenn Sie nun die Zonenauswahl berühren, beginnt eine Anzeige neben der Berührungstaste zu blinken.

Wählen Sie mit dem Schieberegler die gewünschte Leistungseinstellung.

• Falls innerhalb von 1 Minute keine Einstellung gewählt wird, schaltet sich das Kochfeld automatisch wieder ab. Sie müssen dann wieder mit Schritt 1 anfangen.
  • Die Leistungseinstellung kann jederzeit während des Kochvorgangs geändert werden.

I S Einschalten Ausschalten

Wenn auf dem Display abwechselnd mit der Leistungseinstellung blinkt

bedeutet dies:

• dass sich kein Topf auf der entsprechenden Kochzone befindet oder
• dass der verwendete Kochtopf ist für das Induktionskochen ungeeignet ist oder
• dass der Kochtopf ist zu klein ist oder sich nicht mittig auf der Kochzone befindet.

Der Heizvorgang findet erst statt, wenn sich ein geeigneter Kochtopf auf der Kochzone befindet.

Die Anzeige „„“ verschwindet automatisch nach 1 Minute, wenn kein geeignetes Kochgeschirr darauf abgestellt wird.

Garvorgang beenden

Drücken Sie auf die Leistungseinstellung der Kochzone, die Sie ausschalten wollen.

Schalten Sie die Kochzone aus, indem Sie den Schieberegler auf „I“ schieben. Vergewissern Sie sich, dass das Display „0“ anzeigt

Schalten Sie das gesamte Kochfeld aus, indem Sie auf EIN/AUS drücken.

Vorsicht bei heißen Oberflächen

Im Display wird „H“ angezeigt, wenn die Kochzone noch zu heiß ist, um berührt werden zu können. Die Anzeige verschwindet, sobald sich die Oberfläche auf eine gefahrlose Temperatur abgekühlt hat. Dies kann auch als Energiesparfunktion genutzt werden, beispielsweise, um auf einer noch heißen Kochzone weitere Töpfe zu erwärmen.

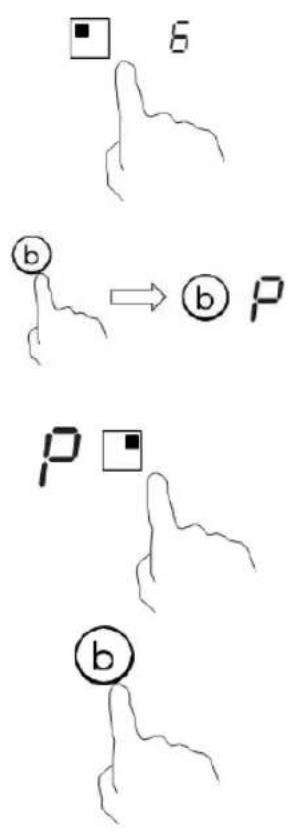

Benutzung der Boost-Funktion

Boost-Funktion aktivieren

Kochzonenauswahl antippen.

B Nach Antippen der Boost-Steuerung zeigt die Zonenanzeige „P“ an und die maximale Leistung wird erreicht.

Boost-Funktion ausschalten

Tippen Sie auf die Kochzone, bei der die Boost-Funktion ausgeschaltet werden soll.

Berühren Sie den Regler „Boost“, um die Boost-Funktion abzubrechen, dann kehrt die Kochzone in ihre ursprüngliche Einstellung zurück.

6 ① H

• Die Funktion kann für jede Kochzone benutzt werden.
• Die Kochzone kehrt nach 5 Minuten zur ursprünglichen Einstellung zurück
- Wenn die ursprüngliche Leistungseinstellung „0“ war, kehrt sie nach 5 Minuten zu 9 zurück.

FLEXIBLER BEREICH

• Dieser Bereich kann je nach Erfordernis als einzelne Zone oder als zwei verschiedene Kochzonen benutzt werden.
• Der freie Bereich besteht aus zwei unabhängigen Kochzonen, die sich separat regeln lassen.

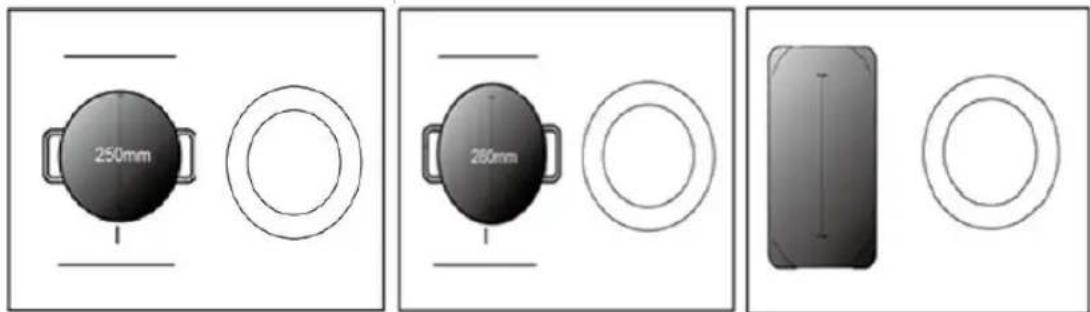

Als große Zone

1. Der aktive freie Bereich ist eine einzelne große Zone; Berühren der flexiblen Bereichssteuerung.

! → 5 -

1. Zur Benutzung als eine große Zone gilt folgende Empfehlung:

Kochgeschirr: 250 mm oder 280 mm Durchmesser (geeignet ist quadratisches oder ovales Kochgeschirr)

Aufgrund von Einflüssen auf die Erhitzung des Geräts sollten ausschließlich die drei oben erwähnten Benutzungsarten gewählt werden.

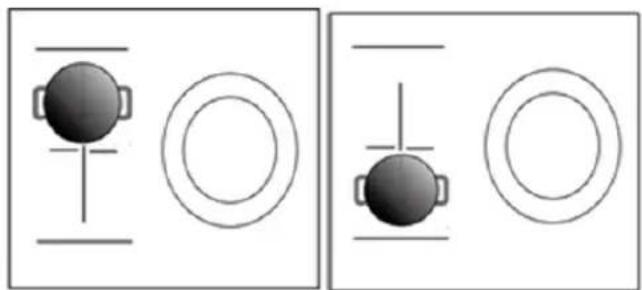

Als zwei unabhängige Zonen

Bei der Benutzung des flexiblen Bereichs als zwei unterschiedliche Zonen haben Sie zwei Möglichkeiten zum Aufheizen: (a) Stellen Sie einen Kochtopf auf die rechte obere Seite oder die rechte untere Seite der flexiblen Zone.

(b) Stellen Sie zwei Kochtopfe auf beide Seiten der flexiblen Zone.

Hinweis: Achten Sie darauf, dass der Topf größer als 12 cm ist.

Bedientastensperre

• Sie können die Bedientasten sperren, um eine unbeabsichtigte Benutzung zu verhindern (beispielsweise das Einschalten der Kochzonen durch Kinder).
• Bei aktivierter Sperre sind bis auf die Funktion EIN/AUS alle Berührungstasten funktionslos.

Sperre aktivieren

Berühren Sie die Tastensperre Die Timer-Anzeige zeigt „Lo“

Sperre deaktivieren

Halten Sie die Tastensperre längere Zeit gedrückt.

Wenn das Kochfeld gesperrt ist, sind bis auf die Funktion EIN/AUS ① alle Berührungstasten deaktiviert. Im Notfall können Sie das Induktionskochfeld über die Funktion ① jederzeit ausschalten, müssen es bei der nächsten Inbetriebnahme dann aber erst wieder entsperren.

Timersteuerung

Der Timer bietet zwei verschiedene Nutzungsmöglichkeiten:

a) Sie können ihn als Erinnerungsfunktion nutzen. In diesem Fall schaltet der Timer nach Ablauf der eingestellten Zeitdauer keine Kochzone aus.
b) Oder Sie benutzen ihn, um eine oder mehrere Kochzonen nach Ablauf der eingestellten Zeitdauer auszuschalten. Der Timer kann auf max. 99 Minuten eingestellt werden.

a) Benutzung des Timers als Erinnerungsfunktion

Ohne Auswahl einer Kochzone

Achten Sie darauf, dass das Kochfeld eingeschaltet ist.

Hinweis: Um die Erinnerungsfunktion zu benutzen, muss mindestens eine Zone aktiv sein.

Tippen Sie auf die Zeitschaltuhr. Auf dem Display wird : 10" angezeigt und die „0" blinkt.

Wählen Sie mit der Slide-Touch-Steuerung die gewünschte Zeiteinstellung (z. B. 5)

15 √:

Drücken Sie erneut auf die Taste der Zeitschaltuhr. Die „1“ blinkt.

Sie die gewünschte Zeit mit dem Schieberegler ein (z. B. 9). Die Zeitschaltuhr steht jetzt auf 95 Minuten.

95 √

Wenn die Zeit eingestellt ist, beginnt sofort der Countdown. Am Display wird die restliche Zeit angezeigt.

Nach Ablauf der eingestellten Zeitdauer ist 30 Sekunden lang ein Piepton zu hören und das Display zeigt „-“.

b) Abschaltung einer Kochzone mittels Timer

Eine Zone wählen

Drücken Sie auf die Leistungseinstellung der Kochzone, für die Sie den Timer einstellen wollen.

Berühren Sie in kurzer Zeit die Timersteuerung, die „10“ wird im Timerdisplay angezeigt und die „0“ blinkt.

Wählen Sie mit der Slide-Touch-Steuerung die gewünschte Zeiteinstellung (z. B. 5)

Drücken Sie erneut auf die Taste der Zeitschaltuhr. Die „1“ blinkt.

Sie die gewünschte Zeit mit dem Schieberegler ein (z. B. 9). Die Zeitschaltuhr steht jetzt auf 95 Minuten.

Wenn die Zeit eingestellt ist, beginnt sofort der Countdown. Am Display wird die restliche Zeit angezeigt.

HINWEIS: Der rote Punkt neben der Leistungsstufenanzeige leuchtet als Hinweis darauf, dass die Zone ausgewählt wurde.

Nach Ablauf der vorgegebenen Kochzeit wird die entsprechende Kochzone automatisch ausgeschaltet.

6 10

Andere Kochzonen bleiben weiterhin eingeschaltet, sofern sie bereits vorher eingeschaltet worden waren.

Die oben gezeigten Bilder dienen nur als Referenz und können vom eigentlichen Produkt abweichen.

Mehrere Zonen einstellen

Für die Auswahl von mehreren Kochzonen gelten die gleichen Schritte, wie für die Wahl von einer Kochzone.

Wenn Sie die Zeitschaltuhr für mehrere Kochzonen gleichzeitig einstellen, leuchten die Dezimalstellenpunkte dieser Kochzonen. Das Minutendisplay zeigt die Minuten der Zeitschaltung an. Der Punkt der entsprechenden Kochzone blinkt. Anzeige:

(auf 15 Minuten geschaltet)

(auf 45 Minuten geschaltet)

Sobald die programmierte Zeit abgelaufen ist, schaltet die entsprechende Zone aus. Danach werden erneut die Minuten der Zeitschaltung angezeigt, und der Punkt der entsprechenden Kochzone blinkt.

Anzeige:

(auf 30 Minuten geschaltet)

Betätigen der Kochzonenauswahl und in der Zeitanzeige wird die entsprechende Zeitschaltuhr angezeigt.

C) Timer ausschalten

Tippen Sie auf die Leistungseinstellung der Kochzone, für die Sie die Zeitschaltuhr löschen wollen.

Nach Betätigung der Tiemersteuerung blinkt die Anzeige.

6 30 √:

Stellen Sie die Zeitschaltung mit dem Schieberegler auf „00“. Der Timer ist nun ausgeschaltet.

Funktion zur Energieverwaltung

• Es ist möglich, eine maximale Leistungsaufnahme für das Induktionskochfeld einzustellen und dabei zwischen verschiedenen Verbrauchsbereichen zu wählen.
• Induktionskochfelder sind in der Lage, den Verbrauch automatisch zu begrenzen, um bei geringerer Leistung zu arbeiten und damit das Risiko einer Überlastung zu vermeiden.
• Zum Einstellen der Funktion müssen keine Töpfe auf die Kochzonen gestellt werden. Wir empfehlen, mit der Einstellung innerhalb von 5 Sekunden nach dem Einschalten der Stromversorgung zu beginnen. Sie müssen innerhalb von 60 Sekunden in den Energieeinstellungsmodus wechseln, um die Funktion zur Energieverwaltung zu aktivieren.

So rufen Sie die Energieverwaltungsfunktion auf
1. Bitte beachten Sie, dass das Kochfeld nicht eingeschaltet werden darf.Drücken Sie jetzt gleichzeitig die Tasten „Boost“ und „Displaysperre“.	Für die Kochzone 1 wird „S“ angezeigt.
2. Drücken Sie die Taste zur „Displaysperre“.	Für die Kochzone 1 wird „S“ und für dieKochzone 2 wird „E“ angezeigt.
3. Drücken Sie erneut gleichzeitig dieTasten „Boost“ und „Displaysperre“.	Für die Kochzone 1 wird „S“, für die Kochzone2 wird „E“ und für die Kochzone 3 wird „t“angezeigt. Gleichzeitig wird der aktuellemaximale Leistungsgrad (7,2) in der Timer-Anzeige angezeigt.
So wechseln Sie zu einer anderen Leistungsstufe
Drücken Sie kurz die Taste „Boost“.	Es gibt 6 Leistungsstufen, von „7,2“ bis „2,5“. Auf der Timer-Anzeige wird eine von ihnen angezeigt„7,2“: die maximale Leistung beträgt 7,2 kW.„6,5“: die maximale Leistung beträgt 6,5 kW.„5,5“: die maximale Leistung beträgt 5,5 kW.„4,5“: die maximale Leistung beträgt 4,5 kW.„3,5“: die maximale Leistung beträgt 3,5 kW.„2,5“: die maximale Leistung beträgt 2,5 kW.
Bestätigung der Energieverwaltungsfunktion
Nachdem Sie die gewünschte Leistungseinstellung ausgewählt haben, drücken Sie die Taste zur „Displaysperre“.	Wenn die Timer-Anzeige aufhört zu blinken, ist der Energiemodus eingestellt.
Beenden der Energieverwaltungsfunktion
Trennen Sie nach der Einstellung die Stromzufuhr und schalten Sie sie wieder ein.	Dann wird das Kochfeld ausgeschaltet.

Standardmäßige Einschaltdauer

Die automatische Abschaltung ist eine Sicherheitsfunktion für Ihr Induktionskochfeld. Sie schaltet das Kochfeld automatisch ab, falls Sie vergessen, es auszuschalten. Die Tabelle unten zeigt die standardmäßige Einschaltdauer für die verschiedenen Leistungsstufen:

Leistungsstufe	1	2	3	4	5	6	7	8	9
Standardm. Einschaltdauer (Std.)	8	8	8	4	4	4	2	2	2

Nach dem Entfernen des Kochtopfs stoppt das Induktionskochfeld sofort den Heizvorgang und schaltet sich dann nach 2 Minuten automatisch aus.

Auswahl an Kochgefäßen

Gusseisen zum Erhitzen von Öl

Edelstahl

Eisenpfanne

Eisenkessel

Wasserkessel

aus emailliertem rostfreiem Stahl

Emaillierter Kochtopf

Gusseisenplatte

Es gibt viele Arten von Kochgeschirr, die sich zum Garen auf dem Induktionskochfeld eignen.

1. Dieses Kochfeld ist in der Lage, sie zu erkennen und auf ihre Eignung zu testen, und zwar wie folgt: Das Kochgeschirr auf eine Kochzone stellen. Wenn auf der Anzeige für diese Kochzone eine Leistungsstufe erscheint, ist das Kochgeschirr geeignet. Wenn hingegen das Symbol „U“ blinkt, ist das Kochgeschirr nicht zum Induktionsgaren geeignet.
2. Einen Magneten an das Kochgeschirr halten. Wird der Magnet vom Kochgeschirr angezogen, ist es zum Induktionsgaren geeignet. Hinweis: Der Boden des Kochgeschirrs muss magnetisches Material enthalten. Es muss einen flachen Boden mit einem Durchmesser gemäß Tabelle 1 unten haben.
3. Benutzen Sie nur ferromagnetisches Kochgeschirr aus emailliertem Stahl, Gusseisen oder Edelstahl, das jedoch induktionsgeeignet sein muss.
4. Benutzen Sie Töpfe/Pfannen, bei denen der Durchmesser des ferromagnetischen Bereichs (Topf/Pfannenboden) den Abmessungen in der Tabelle unten entspricht. (Tabelle 1)
5. Die Verwendung von kleinerem Kochgeschirr kann die Leistung vermindern.
6. Wenn Sie Kochgeschirr mit einem Durchmesser verwenden, der kleiner ist als in Tabelle 1 angegeben, wird dies möglicherweise nicht erkannt.

Je nach Größe der Zone können Sie unterschiedlich großes Kochgeschirr benutzen (siehe Abbildung unten):

Ø140 Ø180 Ø210

1. Wenn der ferromagnetische Teil den Boden des Kochgeschirrs nur teilweise abdeckt, erwärmt sich nur der ferromagnetische Bereich, während der übrige Teil des Bodens möglicherweise nicht die zum Kochen erforderliche Temperatur erreicht.
2. Wenn der ferromagnetische Bereich nicht einheitlich ist, sondern andere Materialien wie Aluminium aufweist, kann dies das Erkennen und Aufheizen des jeweiligen Kochgeschirrs beeinträchtigen.

Falls das Kochgeschirr einen Boden wie in den Abbildungen unten hat, wird es möglicherweise nicht erkannt.

	Der Basisdurchmesser des Induktionskochgeschirrs
Kochzone	Minimum (Maxi)nu(mm)
1 120		160
2	160	210
3&4	140 180
Flexibler	250	386*180

Die angegebenen Leistungswerte können je nach Material und Abmessungen des Kochgeschirrs variieren.

Reinigung und Wartung

Die Oberfläche des Induktionskochfeldes kann leicht auf folgende Weise gereinigt werden:

Art der Verschmutzung	Reinigungsmethode Reinigungsmittel	Reinigungsschwamm
Leicht	Mit warmem Wasser einweichen und trocken wischen	Reinigungsschwamm
Ringe und Verkrustungen	Weißweinessig auf die Verkrustung geben und mit einem weichen Tuch reinigen oder ein Spezialreinigungsmittel verwenden	Spezielle Klebefolie für Glaskeramik
Eingebrannter Zucker, geschmolzenes Aluminium oder Kunststoff	Zur Entfernung der Reste einen für Glaskeramik geeigneten Schaber verwenden (zum Schutz des Glases ist es besser, ein Produkt auf Silikonbasis zu verwenden)	Spezielle Klebefolie für Glaskeramik

Hinweis: Ziehen Sie vor der Reinigung den Netzstecker.

Fehleranzeige und -überprüfung

Das Induktionskochfeld besitzt eine Selbsttestfunktion. Mit diesem Test können Techniker die Funktion mehrerer Komponenten kontrollieren, ohne das Kochfeld aus der Arbeitsfläche ausbauen zu müssen.

Fehlerbehebung

1) Auftretender Fehlercode und Lösung

Fehlercode Problem Lösung
Keine automatische Wiederherstellung
E1	Störung des Keramikplatten-Temperatursensors – Stromkreisunterbrechung.	Überprüfen Sie den Anschluss oder tauschen Sie den Temperatursensor der Keramikplatte aus.
E2	Störung des Keramikplatten-Temperatursensors – Kurzschluss.
Eb	Störung des Keramikplatten-Temperatursensors
E3	Zu hohe Temperatur des Keramikplattensensors.	Warten Sie, bis sich die Temperatur der Keramikplatte wieder normalisiert hat. Drücken Sie die EIN/AUS-Taste, um das Gerät neu zu starten.
E4	Störung des IGBT-Temperatursensors - offener Stromkreis.	Netzplatine austauschen.
E5	Störung des IGBT-Temperatursensor - Kurzschluss
E6 Zu hohe	Temperatur des IGBT-Transistors.	Warten Sie, bis sich der IGBT-Transistor abgekühlt hat.Drücken Sie die EIN/AUS-Taste, um das Gerät neu zu starten.Kontrollieren Sie, ob der Ventilator leichtgängig läuft; andernfalls den Ventilator austauschen.
E7	Die Versorgungsspannung liegt unter der Nennspannung.	Überprüfen Sie bitte die Netzversorgung.Schalten Sie das Gerät wieder ein, wenn die Netzversorgung normal ist.
E8	Die Versorgungsspannung liegt über der Nennspannung.
U1 Kommunikationsfehler.		Stellen Sie die Verbindung zwischen Anzeigetafel und Netzplatine wieder her.Ersetzen Sie die Netzplatine oder die Anzeigeplatine.

2) Spezielle Störungen und deren Lösung

Störung Problem	Lösung A		Lösung B
LED leuchtet nicht, wenn das Gerät eingesteckt ist.	Keine Stromversorgung. Kon	ontrollieren Sie, ob der Stecker fest in der Steckdose sitzt und ob die Steckdose funktioniert.
	Keine Verbindung zur Zusatznetz- und Displayplatine.	Kontrollieren Sie die Verbindung.
	Die Zusatznetzplatine ist beschädigt.	Zusatznetzplatine austauschen.
	Die Displayplatine ist beschädigt.	Displayplatine austauschen.
Einige Tasten funktionieren nicht bzw. das LED-Display verhält sich nicht normal.	Die Displayplatine ist beschädigt.	Displayplatine austauschen.
Die Anzeige für den Kochmodus leuchtet auf, aber die Heizung startet nicht.	Zu hohe Temperatur des Kochfeldes.	Die Umgebungstemperatur ist möglicherweise zu hoch. Lufteinlass oder Luftauslass können blockiert sein.
	Ventilator ist gestört. Kontrollieren Sie, ob der Ventilator ruhig läuft; andernfalls Ventilator austauschen.
	Die Netzplatine ist beschädigt.	Netzplatine austauschen.
Während des Betriebs stoppt die Heizung plötzlich und auf dem Display blinkt „u“.	Falsches Kochgeschirr. Verwenden Sie das richtige Kochgeschirr (siehe Bedienungsanleitung).	Der Kochgeschirr-Erkennungsstromkreis ist beschädigt; Netzplatine austauschen.
	Kochgeschirrdurchmesser ist zu klein.
	Der Herd hat sich überhitzt;	Das Gerät ist überhitzt. Warten Sie, bis die Temperatur wieder normal ist.
		Drücken Sie die EIN/AUS-Taste, um das Gerät neu zu starten.
Heizzonen der gleichen Seite (z. B. erste und zweite Zone) zeigen „u“ an.	Netz- und Displayplatine sind ausgefallen;	Kontrollieren Sie die Verbindung.
	Die Displayplatine des Displ ayplatine austauschen.
	Kommunikationsteils ist beschädigt.
	Die Netzplatine ist beschädigt.	Netzplatine austauschen.
Der Ventilatormotor klingt abnormal.	Der Ventilatormotor ist beschädigt.	Ventilator austauschen.

Die vorgenannten Maßnahmen beziehen sich auf allgemeine Störungen.

Versuchen Sie keinesfalls, das Gerät zu demontieren, um jede Gefahr auszuschließen und Schäden am Induktionskochfeld zu vermeiden.

Kundendienst

Sollte eine Störung auftreten, versuchen Sie bitte Folgendes, bevor Sie den Kundendienst anrufen:

• Überprüfen Sie, ob das Gerät korrekt angeschlossen ist
• Lesen Sie die Fehlertabelle oben

Wenn die Betriebsstörung nicht behoben werden kann:

das Gerät ausschalten, nicht öffnen, und den

Kundendienst anrufen.

Sondererklärung

Der gesamte Inhalt dieses Handbuchs wurde sorgfältig kontrolliert. Der Hersteller übernimmt keine Haftung für etwaige Druckfehler oder Auslassungen. Bei einer etwaigen Revision der Gebrauchsanleitung können technische Änderungen außerdem ohne Vorankündigung eingefügt werden. Aussehen und Farbe des Gerätes können von den Darstellungen in diesem Handbuch abweichen.

ENTSORGUNG: Entsorgen Sie dieses Produkt nicht über den unsortierten Restmüll. Es ist wichtig, derartigen Müll zwecks Sonderbehandlung separat zu sammeln.

Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EC für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Indem Sie dieses Gerät ordnungsgemäß entsorgen, helfen Sie, mögliche Umwelt- und Gesundheitsschäden zu vermeiden. Das Symbol am Produkt weist darauf hin, dass es nicht wie normaler Hausmüll behandelt werden darf. Bringen Sie es zu einer dafür vorgesehenen Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronikartikeln. Dieses Gerät muss als Sondermüll entsorgt werden. Für weitergehende Informationen zur Behandlung, Rückgewinnung und Wiederaufbereitung wenden Sie sich bitte die zuständigen Behörden oder den Verkäufer.

Für weitergehende Informationen zur Behandlung, Rückgewinnung und Wiederaufbereitung wenden Sie sich bitte die zuständigen Behörden oder den Verkäufer.
