HASZNÁLATI ÚTMUTATÓ PerfectView CAM 80CM DOMETIC

Szerelési és használati útmutató ..... 183

1

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 183
2 Biztonsági és beszerelési tudnivalók....184
3 Szállítási terjedelem 186
4 Tartozék....186
5 Rendeltetésszerű használat 187
6 Műszaki leírás 187
7 Megjegyzések az elektromos csatlakozáshoz....188
8 A kamera felszerelése....189
9 A kamera karbantartása és tisztítása....193
10 Szavatosság 193
11 Ártalmatlanítás. 193
12 Műszaki adatok....194

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

2 Biztonsági és beszerelési tudnivalók

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• szerelési vagy csatlakozási hiba
• a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

Vegye figyelembe a járműgyártó és a gépjármű-szakma által előírt biztonsági meg-jegyzéseket és előírásokat!

FIGYELMEZTETÉS!

A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt

• kábeltűz keletkezhet,
  • a légzsák kiold,
• az elektronikus vezérlőberendezések megsérülnek,
• az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).

FIGYELEM!

Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt mindig csatlakoztassa le a mínusz pólust.

Pótakkumulátorokkal rendelkező járműveknél arról is csatlakoztassa le a mínusz pólust.

Ezért vegye figyelembe a következő megjegyzéseket:

• A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, dugaszokat és lapos dugóhüvelyeket használjon:
• 30 (közvetlen bemenet akkumulátortól, plusz)
  -15 (kapcsolt plusz, akkumulátor mögött)
• 31 (visszavezeték akkumulátortól, föld)
• L (indexlámpák bal oldalon)
• R (indexlámpák jobb oldalon)

Ne használjon sorkapcsokat ('csoki').

- A kábelek csatlakoztatásához préselőfogót használjon.

- A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (föld)

– kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy
– kábelsaruval és lemezcsavarral a karosszérialemezhez.

Ügyeljen a jó földelésérintkezésre!

Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai berendezések felejtő memóriájából az összes tárolt adat törlődik.

- A jármű felszereltségének függvényében a következő adatokat kell újból beállítani:

• rá di ó k ó d
• fedélzetióra
• k a p c s o l ó ó r a
  – fedélzeti számítógép
• üléshelyzet

A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók.

A szerelés során vegye figyelembe a következő megjegyzéseket:

VIGYÁZAT!

• A járműben felszerelt alkatrészeket úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
• A burkolat alatt takarásban lévő alkatrészeket úgy rögzítse, hogy ne szabadulhassanak el és ne sérthessenek meg más alkatrészeket és vezetékeket, ill. ne akadályozhassák a jármű működését (kormányzás, pedálok stb.).
• Mindig vegye figyelembe a járműgyártó biztonsági megjegyzéseit. Bizonyos (például gátlórendszereken – légzsákon stb. – végzendő) munkákat csak képesített szakszemélyzet végezhet.

FIGYELEM!

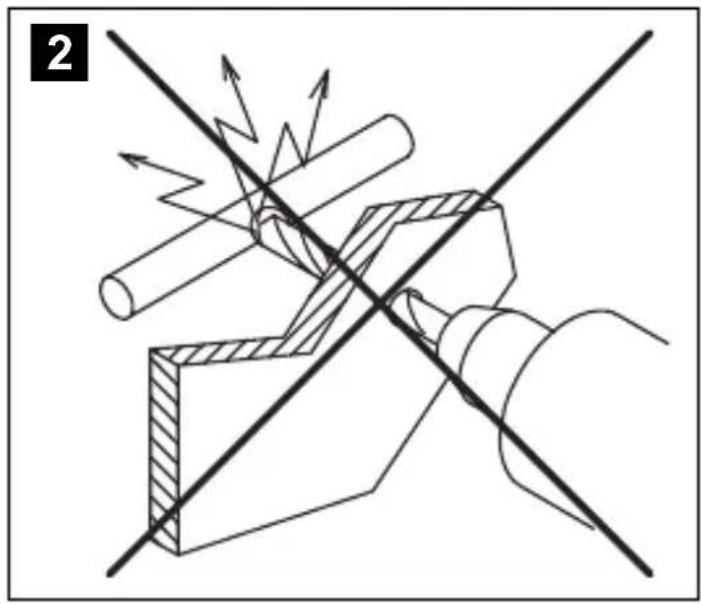

• Fúrásnál a sérülések elkerülése érdekében ügyeljen a kielégítő szabad térre a fúró kilépési helyén.
• Sorjátlanítsa a furatot és kezelje le rozsdagátló szerrel.

Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:

FIGYELEM!

• Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát vagy feszültségmérőt (voltméter) használjon.
  Világítótesttel rendelkező ellenőrző lámpák túl nagy áramot vesznek fel, ami a jármű-elektronikát károsíthatja.
• Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok
• ne legyenek megtörve vagy megcsavarodva,
• ne súrolódjanak peremeken,
  – ne legyenek védelem nélkül éles peremű átvezetéseken keresztül vezetve.

- Szigetelje le az összes összekötést és csatlakozást.

- Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.

A kamera vízálló. A kamera tömítései azonban magas nyomású tisztítóval szemben hatástalanok (4. ábra, 4. oldal). Ezért vegye figyelembe a kamera kezelésével kapcsolatos következő megjegyzéseket:

• Ne nyissa ki a kamerát, mivel azzal csökkenti tömítettségét és működőképességét (5. ábra, 4. oldal).
• Ne húzza erővel a kábelt, mivel az csökkenti tömítettségét és működőképességét (6. ábra, 4. oldal).
• A kamera nem alkalmas víz alatti üzemeltetésre (7. ábra, 4. oldal).

3 Szállítási terjedelem

Szám /8. ábra, Mennyiség Megnevezés Cikkszám5. oldal
11 CAM80CM színes kamera 9600000049 (PAL)/		9600000198 (NTSC)
21 Kameratartó 9102200073
32 Oldalsó burkolatok
41 Hosszabbítókábel		9102200030
-	1 Rögzítőanyag

4 Tartozék

Tartozékként kapható (nincs mellékelve):

Megnevezés	Cikkszám
5 m hosszabbítókábel	91022000028
8 m hosszabbítókábel	91022000029
20 m hosszabbítókábel	91022000030
Spirálkábel pótkocsiüzemhez	91022000031

5 Rendeltetésszerű használat

A CAM80CM kamera elsősorban járművekben való felhasználásra alkalmas. Felhasználható olyan kamerarendszerekben, amelyek a jármű körüli terület vezetőülésből történő megfigyelésére szolgálnak, például tolatásnál vagy parkolásnál.

FIGYELMEZTETÉS!

Személyi sérülések jármű általi veszélye.

A tolatókamera-rendszerek a tolatásnál nyújtanak támogatást, de nem adnak felmentést a tolatásnál tanúsítandó elővigyázatossági kötelezettség alól.

A kamera alumíniumházban van elhelyezve és a képet és hangot kábelen keresztül juttatja el egy monitorhoz. Az éjszakai látás javításáról infravörös LED-ek gondoskodnak.

A kamera a képet úgy továbbítja, mintha a kép a visszapillantó tükörben jelenne meg.

A kamera többek között a következő elemekből áll:

Szám / Megnevezés 9.ábra, 5. oldal

1 6 pólusú csatlakozókábel

2	M	i	k	r	o
3	l	n	f	r	a

7 Megjegyzések az elektromos csatlakozáshoz

7.1 Kábelek elhelyezése

FIGYELEM! Sérülésveszély!

• Lyukak fúrása előtt ellenőrizze, hogy elegendő szabad hely van-e a fúrónak az átjutáshoz.
• A szakszerűtlen kábelelhelyezések és kábel-összeköttetések ismételten hibás működést eredményeznek vagy alkatrészek sérülését okozzák. Az utólagosan felszerelt komponensek tartós és hibátlan működésének feltétele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.
• A kábeleknek nem szabad hosszabb ideig oldószerekkel (például benzinnel) érintkezniük, mivel az oldószerek a kábeleket károsíthatják.

Ezért vegye figyelembe a következő megjegyzéseket:

• A csatlakozókábelekátvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon (például burkolóéleket, szellőzőrácsokat vagy vakkapcsolókat). Ha nincsenek átvezetések, akkor a vonatkozó kábelekhez megfelelő lyukakat kell fúrnia. Először annak nézzen utána, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.
• A kábeleket lehetőség szerint mindig a jármű belsejében vezesse, mivel ott azok jobban védve vannak mint a járművön kívül. Ha a kábeleket ennek ellenére a járművön kívül helyezi el, akkor ügyeljen azok biztos rögzítésére (kiegészítő kábelkötözőkkel, szigetelőszalaggal stb.).
• A kábel sérüléseit megelőzendő a kábelek elhelyezésénél mindig tartson kielégítő távolságot a forró és mozgó jármű-alkatrészektől (kipufogócsövek, hajtótengelyek, áramgenerátor, ventilátor, fűtés stb.). A mechanikus védelemhez használjon bordáscsövet vagy hasonló védőanyagot.
• A csatlakozókábelek csatlakozódugóit a víz behatolása elleni védelem érdekében csavarozza össze (17. ábra, 7. oldal).
• A kábelek elhelyezésekor ügyeljen arra, hogy azok

– ne legyenek túlságosan megtörve vagy megcsavarodva,
– ne súrolódjanak peremeken,
- ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (3. ábra, 4. oldal).

• A kábeleket a járműben a beleakadás elkerülése érdekében (botlásveszély miatt) biztonságosan rögzítse. Ez kábelkötözők vagy szigetelőszalag alkalmazásával, illetve ragasztóanyaggal való odaragasztással történhet.
• Védje a külső burkolat minden áttörését vízbehatolás elleni megfelelő intézkedésekkel (például a kábel tömítőanyaggal történő alkalmazásával és a kábel és az átvezetőkarika tömítőanyaggal való lepermetezésével).

MEGJEGYZÉS

Először az áttörések szigetelésével kezdje, miután a kamera valamennyi beállítási műveletét elvégezte és a csatlakozókábelek szükséges hosszát meghatározta.

8 A kamera felszerelése

8.1 Szükséges szerszám

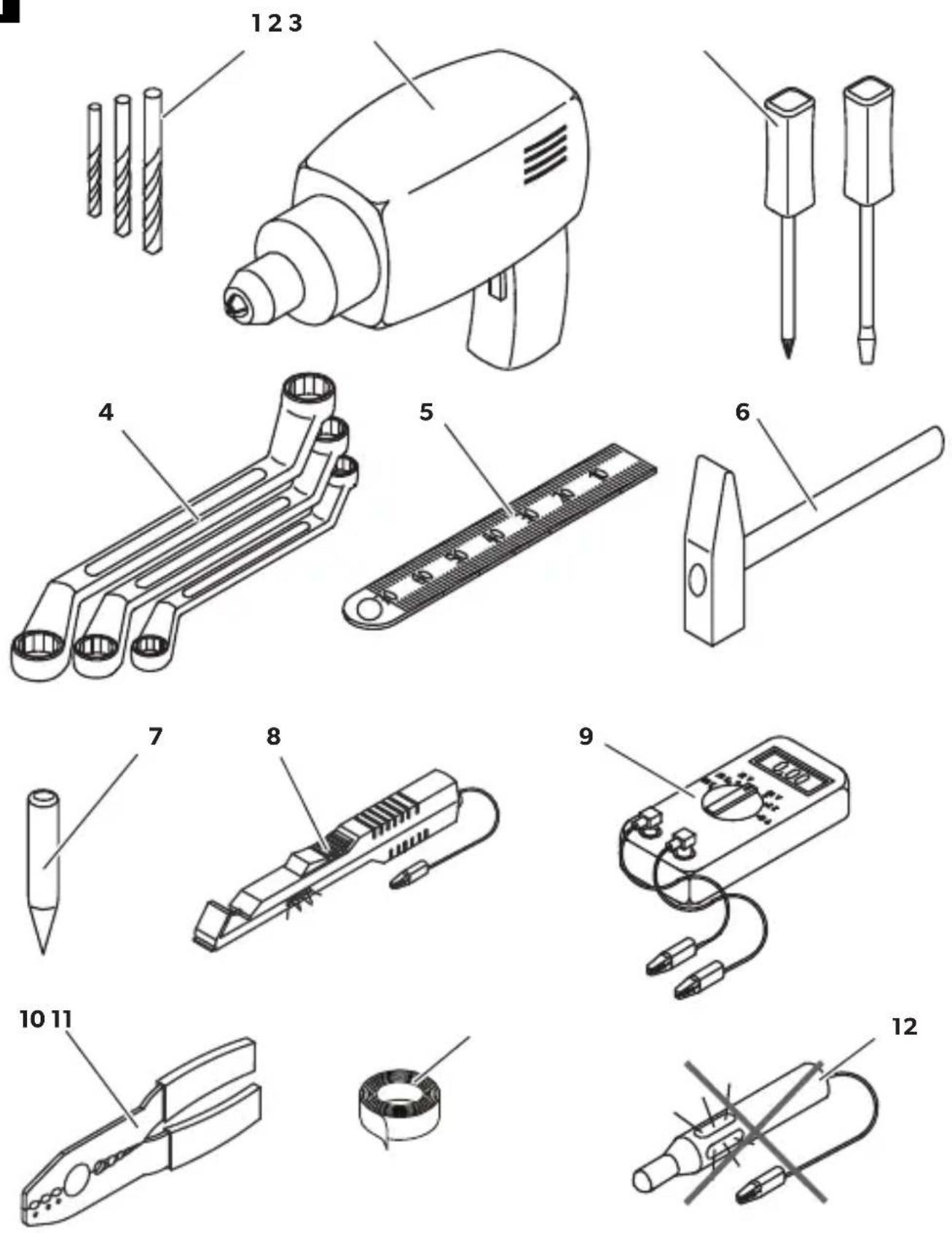

A beépítéshez és szereléshez a következő szerszámok szükségesek:

• Fúrókészlet (1. ábra 1, 3. oldal)
- Fúrógép (1. ábra 2, 3. oldal)
• Csavarhúzó (1. ábra 3, 3. oldal)
• Villás- vagy körkulcskészlet (1. ábra 4, 3. oldal)
• Mérőszalag (1. ábra 5, 3. oldal)
• Kalapács (1. ábra 6, 3. oldal)
- Pontozó (1. ábra 7, 3. oldal)

Az elektromos csatlakozás elkészítéséhez és teszteléséhez a következő segédeszközök szükségesek:

• Diódás ellenőrző lámpa (1. ábra 8, 3. oldal) vagy feszültségmérő (1. ábra 9, 3. oldal)
• Préselőfogó (1. ábra 10, 3. oldal)
• Szigetelőszalag (1. ábra 11, 3. oldal)
• Adott esetben kábelátvezető hüvelyek

A kábelek rögzítéséhez adott esetben még további kábelkötözők lehetnek szükségesek.

8.2 A kamera felszerelése

VIGYÁZAT!

A kamera helyét úgy válassza meg és a kamerát úgy rögzítse biztonságosan, hogy a közelben álló személyek semmilyen körülmények között ne sérülhessenek meg (például azért, mert a jármű tetejét suroló ágak a kamerát lesodorhatják).

MEGJEGYZÉS

Ha a jármű - forgalmi engedélyében feltüntetett - magassága vagy hossza a kamera felszerelése miatt változik, akkor az illetékes hatóság általi új engedélyezési eljárást kell lefolytatni.

Az új engedélyezést vezettesse át az illetékes hatósággal a jármű forgalmi engedélyébe.

A szerelés során vegye figyelembe a következő megjegyzéseket:

• A kamerát az ésszerű látószög elérése érdekében legalább két méter magasságban helyezze el. A felszerelés során ügyeljen a megfelelően stabil munkahelyre.
• Ügyeljen arra, hogy a kamera felszerelési helye kellő szilárdságú legyen (például a jármű tetejét súroló ágak megakadhatnak a kamerában).
• A kameratartót vízszintesen és a jármű hátsó részén, középre szerelje fel (10. ábra, 6. oldal).
• A rögzítés legbiztosabban a felépítményen keresztül menő csavarokkal oldható meg. Ennek során vegye figyelembe a következő megjegyzéseket:

– A kiválasztott szerelési hely mögött kellő szabad térnek kell lennie a szereléshez.
- Minden áttörést megfelelő intézkedésekkel kell vízbehatolás ellen védeni (például a csavarok tömítőanyaggal történő behelyezésével és/vagy a külső rögzítő alkatrészek tömítőanyaggal történő lepermetezésével).
- A rögzítési helyek felépítményének kellő szilárdsággal kell rendelkeznie, hogy a kameratartót kellő feszességgel lehessen meghúzni.

• Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre (2. ábra, 4. oldal).
• Ha a kiválasztott szerelési hely alkalmasságára vonatkozóan nincsenek kellő információi, forduljon a felépítmény gyártójához vagy annak képviseletéhez.

MEGJEGYZÉS

A csavarok korróziójának minimalizálása érdekében a meneteket zsírozza be.

A szerelés során a következő módon járjon el:

Tartsa oda a kameratartót a kiválasztott szerelési helyhez és jelöljön be legalább két különböző fúrási pontot (11. ábra, 6. oldal).
Az előzetesen megjelölt pontokat kalapáccsal és pontozóval készítse elő a fúró elcsúszásának megakadályozásához.

Ha a kamerát lemezcsavarokkal szeretné felcsavarozni (12. ábra, 6. oldal)

FIGYELEM! Sérülés veszélye!

A lemezcsavarokkal történő rögzítés csak legalább 1,5 mm-es lemezvastagságú acéllemezekben történhet.

▶ Az előzőleg megjelölt pontokon készítsen egy-egy ∅ 4 mm-es furatot.
▶Sorjátlanítsa valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
Csavarozza fel a kameratartót az 5 x 20 mm-es lemezcsavarokkal.

Ha a kamerát a felépítményen keresztül mentes csavarokkal szeretné rögzíteni (13. ábra, 6. oldal)

FIGYELEM! Sérülés veszélye!

Ügyeljen arra, hogy az anyák a meghúzásnál nehogy áthatolhassanak a felépítményen. Adott esetben használjon nagyobb alátéteket vagy bádoglemezeket.

▶ Az előzőleg megjelölt pontokon készítsen egy-egy ∅ 4,5 mm-es furatot.
▶Sorjátlanítsa valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
Csavarozza fel a kameratartót az M5 x 20 mm-es menetes csavarokkal. A felépítmény vastagságától függően hosszabb menetes csavarok lehetnek szükségesek.

Áttörés készítése a kamera csatlakozókábeléhez (14. ábra, 6. oldal)

MEGJEGYZÉS

A csatlakozókábelek átvezetésénél lehetőség szerint meglévő átvezetési lehetőségeket használjon (például szellőzőrácsot). Ha nincsenek átvezetések, akkor ∅ 16 mm-es lyukat kell fúrnia.

FIGYELEM! Sérülésveszély!

Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.

Fúrjon a kamera közelében egy ∅ 16 mm-es lyukat.
Sorjátlanítsa a lemezben készített valamennyi furatlyukat és lássa el őket rozsdavédelemmel.
▶Lássa el az összes éles peremű átvezetést átvezetőkarikával.

A kamera felszerelése

FIGYELEM! Sérülés veszélye!

A kamera felszereléséhez csak a mellékelt csavarokat használja. Hosszabb csavaroktól a kamera megsérülhet.

▶Tolja be a kamerát a kameratartóba.
Lazán rögzítse a kamerát a két M3 x 8 mm-es csavarral a hosszanti furatokban (15. ábra, 6. oldal).
Igazítsa be a kamerát előzetesen úgy, hogy az objektív kb. 50°-os szögben álljon a jármű tengelyéhez képest (16. ábra, 7. oldal).

FIGYELEM! Sérülés veszélye!

Soha ne szerelje fel a kamerát a kameravédelem nélkül.

A kamera elektromos csatlakoztatása

MEGJEGYZÉS

• A kamera kábelét úgy helyezze el, hogy a kamera esetleges szükségessé váló kiszerelése esetén könnyedén hozzáférhessen a kamera és a hosszabbítókábel közötti dugóscsatlakozóhoz. Ez a leszerelést jelentősen leegyszerűsíti.
• A csatlakozódugó korróziójának minimalizálása érdekében tegyen valamennyi zsírt (például póluszsírt) a csatlakozódugók egyikébe.
• Szükség esetén további hosszabbítókábelek állnak rendelkezésre (lásd: „Tartozék” fej., 186. oldal).

▶Vezesse a kamerakábelt a jármű belsejébe.
Dugja be a kamerakábel másik csatlakozódugóját a hosszabítókábel csatlakozóhüvelyébe.
A dugóscsatlakozókat a víz behatolása elleni védelem érdekében csavarozza össze (17. ábra, 7. oldal).

A kamera beigazítása

MEGJEGYZÉS

A kamera beigazításához adott esetben még egy monitort is fel kell szerelnie és elektromosan csatlakoztatnia (lásd az elvi csatlakozási rajzot: 18. ábra, 7. oldal).

▶Igazítsa be a kamerát a monitor képe alapján:

A monitorkép alsó képszélén a jármű hátuljának, illetve lökhárítójának kell látszania. A lökhárító közepének is a monitorkép közepén kell lennie (19. ábra, 7. oldal).

Ellenőrizze a kamera funkcióját, miután azt egy monitorhoz csatlakoztatta.

A kamera rögzítése

Húzza meg a két rögzítőcsavart a kameratartó hosszanti furataiban.
Rögzítse az oldalsó burkolatokat a két M3 x 8 mm-es csavarral a középső menetes furatokban (20. ábra, 8. oldal).

9 A kamera karbantartása és tisztítása

FIGYELEM! Sérülés veszélye!

Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a készülék sérülését okozhatják.

▶Alkalmanként tisztítsa meg a kamerát puha, nedves ruhával.

10 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell beküldenie:

•hibás részegységek,
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.

11 Ártalmatlanítás

▶A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

12 Műszaki adatok

	PerfectView CAM80CM
Cikkszám: 9600000049 9600000198
Képérzékelő: 1/3" CCD
Képpontok: kb. 270000 pixel
Videoszabvány: PAL, 1 Vpp NTSC, 1 Vpp
Érzékenység: < 1 lux
Látószög: kb. 145° átlósan	kb. 100° vízszintesenkb. 72° függőlegesen
Üzemi feszültség:	11 – 16 V===
Fogyasztás: 1,8 W
Üzemi hőmérséklet: -20 °C ...	+65 °C
Védettségi osztály:	IP68
Rezgésállóság:	6g
Méretek (szélesség x magasság x mélység, tartóval):	106 x 68 x 54 mm
Tömeg:	kb. 0,35 kg

Engedélyek

A készülék az E13-as engedéllyel rendelkezik.

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
