HASZNÁLATI ÚTMUTATÓ EWAD810C-PR DAIKIN

Ezen kézikonyv fontos segitséget jalent a szakemberek szárára,ám nem helyettesithetá a szakember jelenlétét.

Koszönjuk, hogy termekunjet valasztotta.

A BERENDEZÉS BESZERELESE ES HASZNÁLATANAK MEGKEZDESE ELOTT OLVASSA EL FIGYELMESEN A JELEN UTMUTATOT.

A NEM MEGFELELO BESZERELES ARAMUTEST, RVIDZARLATOT, SZIVARGAST, TÜZET VAGY MÁSKAROKAT ILLETVE SZEMELY SERULESEKET OKOZHAT.

A BERENDEZÉST CSAK SZAKEMBER/TECHNIKUS SZERELHETI BE.

A BERENDEZÉS BEINDITÁSÁT CSAK MEGFELELO SZAKÉRTELEMMEL ES ENGEDÉLLYEL RENDELKEZÖS ZEMÉLYEK VEGEZHETIK.

A MÜVELETEKET A HELYI TÖRVENYEKNEK ÉS
SZABÁLYOZÁSOKNAK MEGFELELOEN KELL ELVÉGEZNI.
AMENNYIBEN A JELEN UTMATÓ BÁRMELY RÉSZE NEM
LENNE EGYERTELMÜ A BERENDEZÉS BESZERELESE ES
BEINDITASA SZIGORUAN TILOS.

KERDESEK ESETEN ILL. TANACSOKERT ES INFORMACIOKERT FODULJON A GYARTO KEPVISELOJEHEZ.

Leirás

Az on altal vásárott "léghütëses folyadékhútö" egy olyan berendezés, amelyet viz (vagy viz és glikol) hútesere terveztek az alaboi üzemi tartomanyokon belül. A berendezés muködese a forditott Carnot oklus réséire (kompressizó, kondenzácio és a gōz elpárolgása) alapul. A legfontosabb alkotóelemek:

Csavarkompresszor a hutgoz nyomasanak novelésere a parolgásnyomásrol a kondenzácios nyomásra.

• Párologtátó, ahol az alacsony nyomású hútófolyadék elpárológ, és ezzel húti a vizét.
• Kondenzátor, ahol a nagy nyomásu gáz kondenzálódk, és eg léghütéses hócseréló segltsegével leadja a légkorbe a lehütött vizb etálezvolított hó.
  Szabályozóselep, amely lehetové teszi a kondenzált folyadék nyomásanak csokkentését a kondenzácios nyomásrol a párolgasi nyomásra.

Álatános informaciók

Minden berendezest kapcsolasi rajzokkal, hitelesitett rajzokkal, azonosito cimkevel; es megfeleIsegi nyilatkozattalszallunk: ezek tartalmazak az on altal vasoRT berendezes minder adatat. EZEKET AZ UTMATOTAO ALAPVETO ES SZERVES RESZEKENT KELL KEZELNI.

Amennyiben az utmutatoban szerepló és a berendezés dokumentumai altal tartalmazott adatok kozott ellereşk lennenek, a berendezés dokumentumaiban szerepló adatok az irányadoak. Ha kerdese merüne fel, forduljon a gyartó képviselöjéhez.

A jelen utmutató célja, hogy a berendezest beszereló szakember es a berendezes kezelöbebiztosihassák a berendezes megfelelo beszerelését, üzembehelyezesét és karbantartásat anéüli, hogy károkat okozna tárgyakban, háziallatokban vagy szemelyi sérülseket okozna.

A berendezés átvétele

Amikor a berendezes elén a beszerelés helyét, viszalgá át, hogy nem szenvedette sérulésekat a szaillatas során. Az átvételi jegyzfokonywbenszereplö összes alkatrészt Ellenörizze.

Ha a berendezésen sérulèsek latatok né távoltsa el a serult alkatrészt, hanem kozolje a fuvarozóval a kart, és kérj e az alkatrész atvizsgalásat.

A karról haladéktalanul értesîse a gyátro képviselòjét, és lehetöseg szerint melékeljen fenyképeket is, amelyek segitségével tisztażhato a felelòsseg kérédese.

A kárne javitsa ki, amig a szallitast vegzó ceg képviselöje nem ellenorizte a berendezest.

A berendezes beszerelése elott ellenorizze, hogy modell é a cimken jelzett feszültsegertek megfelöek. A berendezes atveletet kovetoen az esetleges károkert a gyartó nem vonhato felelosssegre.

Uzemi tartomány

Tárolás

A környezeti ertekeknek az alabbi tartományokon belül keh maradiuk: Minimum külso hórmésklet -20°C

Maximum külso hörmerseket 57°C

Relativ pararartalom 95% lecsapodas nelkul Ha a berendezet a fentinel alacsonyabb homerseklen taioja az egyes

részek sérlühnetek Ha a homérisklet meghaladja a fenti hatarétek, kinyilhnatnak aBiztonsagi szelepek. Az olyan komyezetben, ahol nagy a páralemsapódas merteke, az elektramos részek sérlühnetek.

Mukodés

Az uzemeltetes a 2. abra hatarertekein belul engedelyezett.

Az egységet a párologtato névleges vizhozamához képest 50% és 140% os teljesitményétek kozott kell muködtetni (normál uzemi körülnények kozött).

A üzemeltetési tartományon kivu esö muködtêtes károsilhatja aiberendezest.

Ha kerdese merulne fel, forduljon a gyarto képviseljéhez.

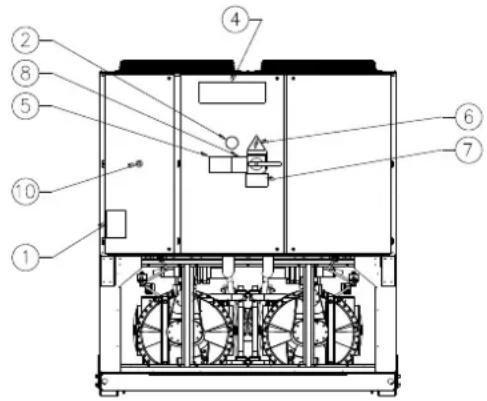

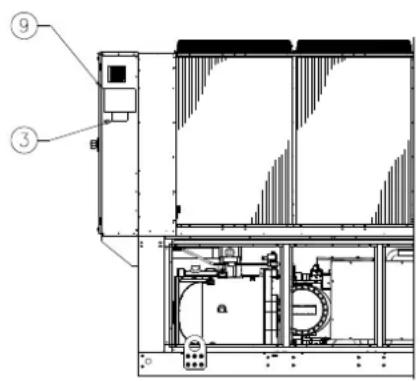

Abra 1-Az elektromos burokaltokra elhelyezett cimkek ertelmezese

(Az elektromos panel a két kulönbozö magassagú)

A címe ártemezése

1 – Nem gyūlékony gáz jele	6 – Àramūtés veszélye jel
2 – Gáz típusa	7 – Figyelem veszélyes feszültség
3 – A berendezés adatait tartalmazó tábla	8 – Figyelem gezeték befogás
4 – A gyártó logója	9 – Utasitások a berendezés felemeléséhez
5 – Figyelem vizvezetékek feltöltése	10 - Vésztleálító

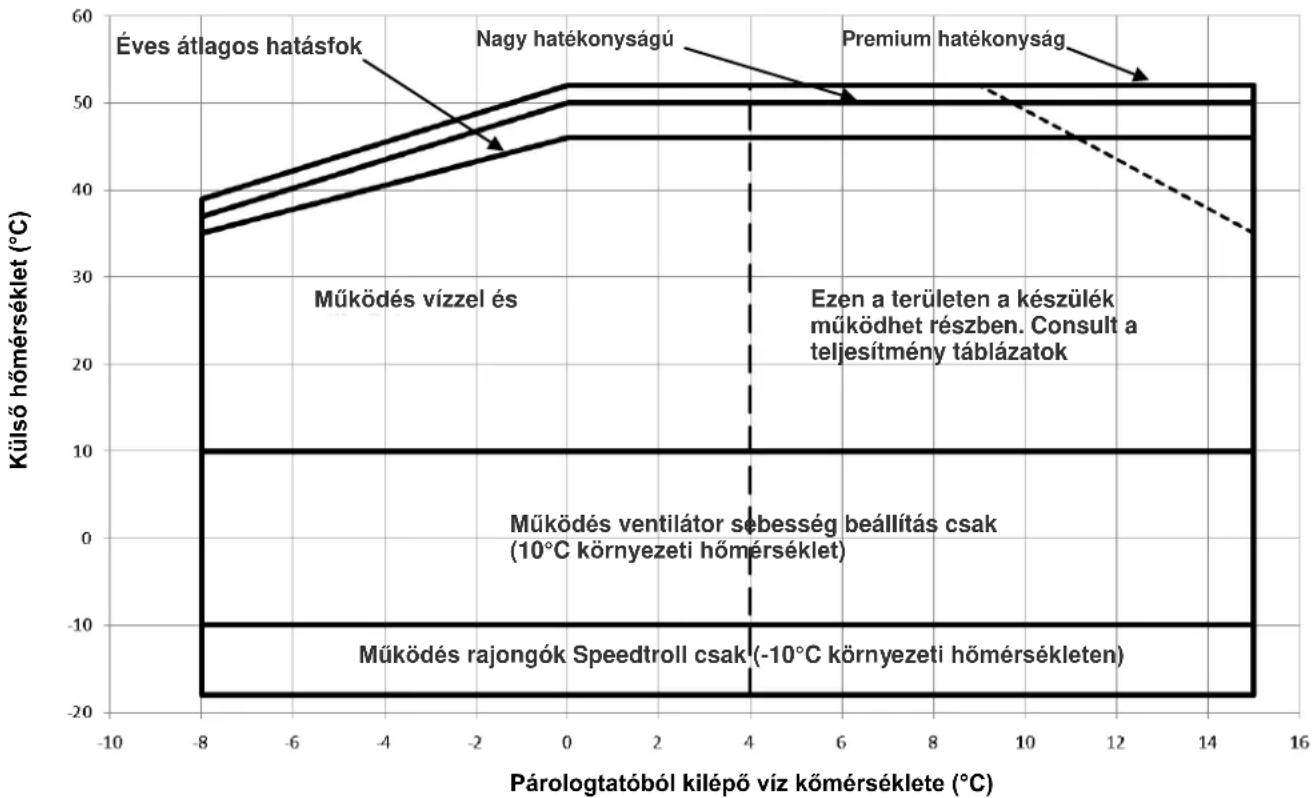

Abra 2-Uzemi tartomany

Biztonsag

A berendezest rogzitse szilardan a talajhoz.
Az alábbi szabályok betartása alapvetó fontosságú:
- A berendezestCsak az alaphoz rogzitett sargaval jelolt emelopontok hasznalatalval emelje fel.
A fokapcsolo kinyitasa es az aramellatas megszuntetese elott a berendezes elektramos reszeihez nyulni tilos.
A megfelelo védóSZigetelés használánta nélkūl, az elektrmos részekhez nyulni tilos. Ne yuljón az elektrmos részekhez viz vagy nedvesség jelenlétēben.
-Az éles szélek ill. a kondenzátor egység környékének felületei sérülseket okozhatnak. Kerülje ezekkela részekkell valor konzetlen erintkezét, és hasznaljon megfelelo védöfelszerelést.
Mielott a hütolapatokon és/vagy a kompresszorokon karbantartasi munkalatokat vegeze, nyissi ka f6kapcsol, és szüntesse meg a berendezes aramellatasat. Ezen szabalyok figyelmen kivül hagyása sulyos szemelyi serülsesekhez vezethet.
- Ne helyezzen szilard tárgyakat a vizvezetékbe, amig a berendeźcs csatlakoztatva van a rendszerhéz.
A vizvezetekbe szerejen be egy szirot a hocserelb bemenete el.
- A berendezésBiztonsagi szelepekkel van ellatva mind a hurokör nagy nyomásü mind a kis nyomásu oldalan.

A MOZgo részekBiztonsagi berendezeseit eltavolitani szigoruan tilos.

A berendezés hirtelen leallasa eseten, kovesse a berendezés atvetelekor kapott Dokumentació szerves részt képező irányító pult kezelési utmutatójának utasitásait.

Tanácsos a berendezés beszerelését é karbantartásat mas személyek jelenlétében végezni. Balesetek vagy felmerülö problémák eseten az alábbi modón járjon el:

• Orizzeme ag nyugalmat
  Ha a beszerelés helye rendelkezik veszjelző gombbal, nyomja meg.
  A séritt szeméty vigye a berendezió távol meleg helyre, és fektesse pihenő pozícióba

• Lépjen haladéktalanul kapcsolatba az épûletben tartózkodobiztonsági felelossel, vagy a surgosségi szolgálat embereivel.

• A sérulent személy mellett maradva varja meg az orvosi segitséget

• Az elosegelyt nyuji to szemelyeket lassal el minded szukseges informacionoval.

Ne allitsa fel a berendezest olyan helyen, amely a karbantartasi munkak soran veszelyes lehet (pl. korlat nelkuli allvanyzat, vagy a folyadekhutonek alkalmatlan hely).

Zaj

A berendezes altal kellett zaj elsosorban a kompresszorok és a ventilator lapatok forgasabó származik.

Az egyes modellek altal kibocsatott zajszt an eladaskor atadott dokumentacioban kerul felttuntetres.

Ha berendezest megfeleloen szerelik be, megfeleloen hasznaljak es rendszeresen karbantartjak, a berendezes altal kibocsatott jaszint nem jelent kockazati tenyezot, igy nincs a berendezes mellett tartosan dolgozok szamara specialis vedofelszerellesre.

Külonleges zajkibocsatási szintet igenylo beszerelés eseten szükség lehet zajszint csökkentó berendezések alkalmazására.

Mozgatas es felemelés

A fel-és lerakodás ill. szállítas során kerülje el, hogy a berendezés rázkódjón vagy más tárgyakkal utkozzön. A berendezés csúsztatasa csak a szállójárðról való fel-és lerakodás eseten megengedét. Rögítse a berendezést a szállójárímvön ügy, hogy a berendezés ne mozdulhasson el, es ne okozzon károkat. Járjon el kello körültekintéssel, hogy a szállítas, fel-és lerakodás során a berendezés eyetlen része se essen le.

A berendezes minded eleme rendelkezik sarga szinnel jelölt emelopontokkal. A berendezes felemelésehzcak ezek a pontok hasznalhtoak a 3 abran lathatoutasitásokn megfeleloen.

Tavtaro rudak hasznalataval eloze meg a kondenzator bankok serulseset. A rudakat a ventilatorok racsaitol legalabb 2,5 meterre helyezeze ell.

A teljes biztonsag erdekében hasznaljon a berendezés sulyanak megfelelo teherbirásu koteleket és távtató rudakat. Ellenörizze a berendezés sulyat a berendezésen elhelyezett cimkén.

A berendezest a lehto legnagyobb körültekintéssel emelje fel, követve címke felemelésre vonatkozo utasitásait. A berendezest lassan emelje fel annélkül, hogy a berendezés megdolne.

Felallitas es osszeszerelés.

A berendezest kulteri hasznalatra terveztek (teraszon vagy talajon), amennyiben a beszerelés helye mentes azon akadalyoktol, amelyek csokkenthetik a kondenzaló egységekbe juto levego mennyiséget. A berendezest nagy teherbirásu sik felüten allitsa fel. Ha a berndezest terazon vagy tétön kivanja felallitani, szükség lehet sulyeosztó gerendak alkalmazára.

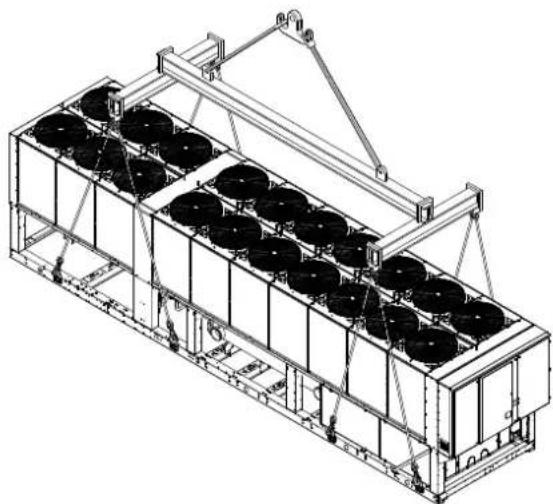

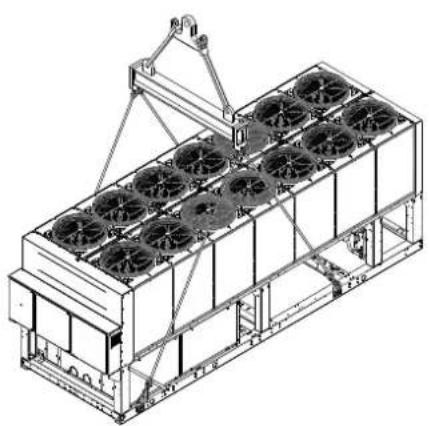

Abra 3 - A berendezes felemelése
kétkompresszoros egység

háromkompresszoros egység

Amennyiben a berendezest a taljon kivanja felallitani, helyezea gepet leghuteses konndzator nem megfelelo levegoellatas oyan egyuttese egy oylan legalabbb 250 mm magas beton alapra, amely szelesebb, mint lephet fel, amely csokkentheti a berendezes teljesitmnyet es a berendezes, es képes megtartani a berendezes sulyat. ha a berendezest emberek vagy allatok altal konnyen megkozelithetoh helyre allitfa fel, tanacssos a konenzator es a kompresszor kore vidoraacsot emelni. A jobb teljesitmny biztositasa erdekuben, kovesse az alabbi tanacsokathoghya az oldso tavolsagok az ajanltnal kisebbek) kiveha a esutasitasokat: mukodesi korulmnyek veszelyeztetik a szemelyzetbiztonsagat vagy a

• Kerülje el a levegò visszaforgatasat.
  -Biztositsa, hogy nincs a berendezes kornyeken oyan nagyobb akadaly, amely meggatolhatja a megfelelo levegoaramlast.
  A zaj es vibracio csokkentese erdekeken gyrozodjon meg arol, hogy az alap elg szilard.
• Annak elkerülese erdeköben, hogy a kondenzátor egységek porral szennyezödjenek, ne alltsa fel a berendeşest különösen poros környezetben.
  A rendszerben levó viznek kūlònōn nagy tisztaúgi fokúnak kei lennie: távolítsa el az olaj és rozsdamaradványokat. A berendezés bemeneti csöveere szereljen be egy viztisztió szürö.

Minimalis terszukseglet

A kondenzaló egységek megfelelo levegoellattasa érdekében tartsa be a minimális terkövetelmenyeket.

Amikor a berendezes felallitasahoz kivalasztja a megelelo helyet, vegy figyemlebe az alabbi tenyezoket:

Kerulje el a levego visszaforgatasat
- Biztositson a leghutéses kondenzátor számára megfelelo levegoellatast.

A fenti tenyezok novelhetik a kondenzacios nyomast, amely az
energiafehasznalas hatekonsysaganak csokkenesehez, tehat a hutes
hatekonsysaganak csokkenesehezvezet.
Biztositani kell, hogy a kesobbi karbantatasi munkalatok elvegzesheze
elegendohely alljon rendelkezere a berendezes midnen oldalan.
Biztositsa, hogy a levego fuggoleges kivezetese akadalymentes.
Ha a berendezest a berendezessel azonos magassagu fal vagy mas
akadaly veszi korbe, a berendezest a faltol ill. az akadalytol legalabb
2500 mm tavolsagra allttafel Ha az akadalyok a berendezesnel
magasabbak, ez a tavolsag legalabb 3000 mm legyen.
Ha a berendezest a falaktol ill. fuggoleges akadalyoktol az ajanlottnai
kisebb tavolsagra allitja fel, a meleg levego viszaforgatas es/vagy a

berendezes megbizhatosagat.
Amikor két vagy tobb berendezest allit fel egymas melle, azt tanacsoljuk, hogy tartson legalabb 3600 mm-tes ravolsagot a kondenzator bankok kozott.
Tovabbi megoldasokert, kerjuk fordujon a gyartó képviseljehez.

Zajvedelem

Amikor a zajkibocsatas ellenorzese fokozt jelentoseggel bir, forditson kulonos figyelmet a berendezes alapjanak szigetelsssere. Ehhez szereljefel a megfelelo rezgecsokkento elementek (opcios kiegeszito). Avizvezetak csatlakozasaira is szereljen fel felxibilis csatlakozokat.

Vizvezetékek

A vizvezetekeket a lehto legkevesbb kanyarr es fuggoleges iranyvaltassal keg megtervezni. Igy jelentosen csokkentheok a szereleski koltsegek, es javul a berendezes teljesitmeneye.

A vizvezetekrendszernek rendelkeznie kell

1. Vibracio csokkento szerelékekkel, amelyek csokkentik a rezgés atadásat a berendezeseknek.
2. Izolaló szelepekkel a vizvezetekrendszberendezesrol valo levaliasztására a karbantartási munkalatok idejere.
3. Aramlás kapcsoló.
4. Kézi vagy automata levegóztető berendezésell a rendszer legmagasabb pontján és leeresztő berendezésell a legalacsonyabb ponton.
5. Egy parologtatoval es egy hovisszanyer berendezessel (fontos, hogy ezeket ne a rendszer legmagasabb pontjara helyezzek el).
6. Egy megfelelo berendezessel, amely a vizvezetek renszert nyomas alatt tartja (szabalyozko kad, stb.).
7. Viznyomás-és homérisklet kijelzökkel, amelyek seglifik a személyzetet a karbantartási munkálatok során.

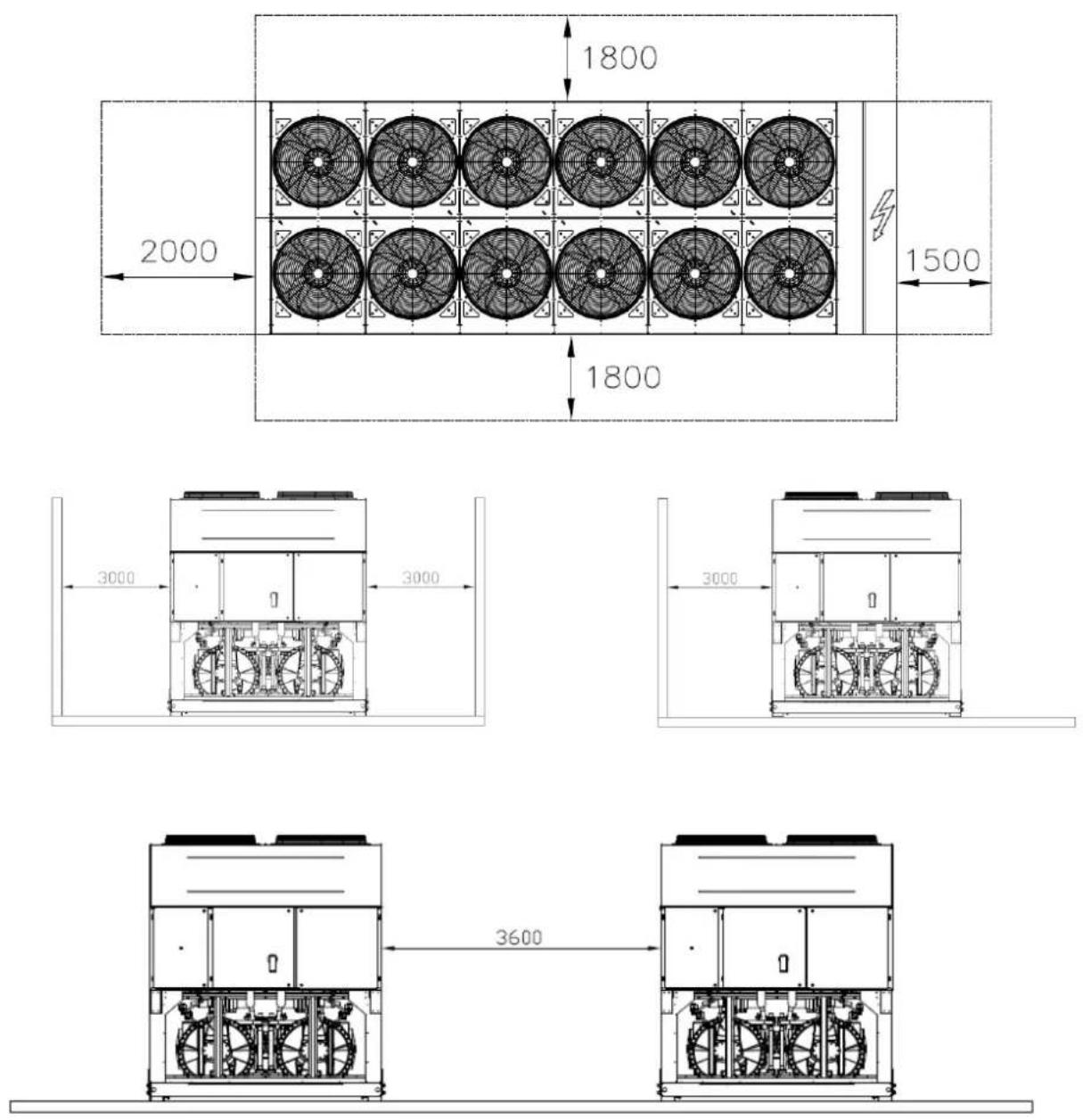

Abra 4-minimalis terszukseget

1. Egy szurovel vagy mas olyan beredezessel, amely eltavolitja a vizbol a szilard rzescseket. A sziro hasznalata meghosszabbitja a berendezes elettartamat, es segit a vizvezetek rendszer jo allapotanak fenntartasaban.
2. A párologtátoban egy elektromosfutószál és temoszlát van, amely védelmetBiztosit a viz megfagyása Ellen - 25^ -os kulo hórméskletig.Avizvezétek rendszer minded mas a berendezesen kivül talalhato résztét vedeni kell a fagy ellen.

3. A hovissanzeryo berendezesbol ontse ki telen a vizet, kiveve ha a vizhez a megfelelo aranyban etilenglikolt kever.

4. A berendezes csereje eseten az egesz vizvezetek rendszert ki kell uriteni es meg kell tiszitani az uberendezes beszerelse elott. Az uberendezes beindltaa elott ajanlatos a vizet a megfelelo modon kezelnis a szokasos viszgalatokat elvegezn.

5. Ha a vizvezetétke fagyalloként glikolt ont, ügyeljen arra, hagy az elszifvonyomast csokkentse; a berendezés teljesitmenye csokken, és a nyomas esés no. A gép mindedBiztansagi renszerét, pl. fagyallo és a kis nyomas elleni videlem üra be kell altitani.
6. A vizvezetek ek szigetelse elott ellenorzze, hogy a gezetek nem folyik-e.

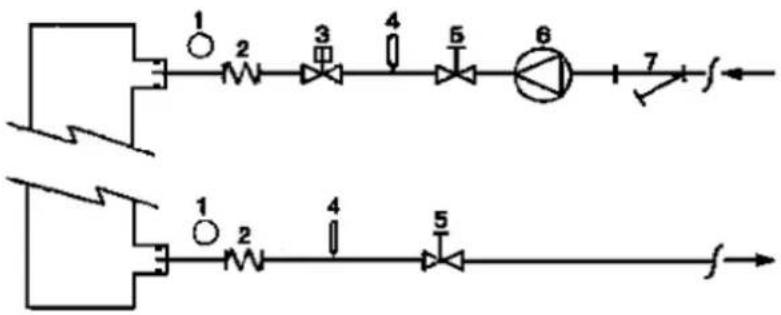

Abra 5 - A vizvezetékek bekotése a párologatóba

EVAP

1. Manometer
2. Flexibilis csatlakozó
3. Āramlás kapcsoló

4. Hörmerseket mero szonda

5. Izolaló szelep

6. Szivattyu
7. Szuro

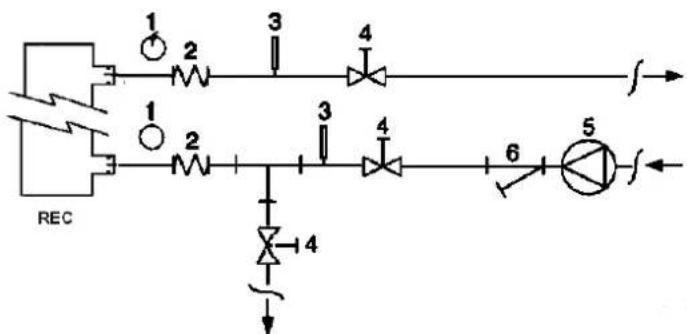

Abra 6 - Vizvezetekek bekotese a hovisszanyer o hocserelokhoz

1. Manometer
2. Flexibilis csatlakozó

3. Hörmerseket méro szonda

4. Izolaló szelep

5. Szivattyu
6. Szuró

A viz kezelése

A berendezes beinditasa elott, tiszltsa ki a vizvezetekrendszert. Piszok, vizko, Rozsdas uledek es egyeb anyagok lerakodhatnak a hocserelbealsejben csokkentve a hocserel teljesftmenyet. Valamint novelheti a nyomas esest, csokkentve ezzel az atfolyo viz mennyiseget. A viz megfelelo kezelsevel csokkentheti a korrozó, erozio, vizkokepzodés,

stb. veszelyet. A megfelelo vizkezel est helyben kell meghatarozni a renszer es a viz tulajdonsagai alapjan. A gyarto nem vonhato feelosssegre a nem megfelelo vizkezelsbol szarmazó karokert vagy a berendezes elegtelen mukodesert.

Tablazat 1-Az elfogadhato vizminoseg hatarertekei

pH (25°C)	6,8:8,0		Összes vizkeménység (mg CaCO3/ l)	< 200
Elektromos gezetököpesség μS/cm (25°C)	<800		Vas (mg Fe / l)	< 1,0
Klörion (mg Cl / l)	<200		Szulfidion (mg S2- / l)	Nincs
Szulfátion (mg SO42- / l)	<200		Ammonium (mg NH4+ / l)	< 1,0
Alkalinitás (mg CaCO3/ l)	<100		Sziliciumdioxid (mg SiO2/ l)	< 50

Hovisszanyero hocserelok es parologtatok fagyas elleni vedelme

Minden parologtato rendelkezik egy termosztat altal ellenorztt fhtszallal, megelelo fagys elleni veledmet bitosit-25C-ig Azonhan egybe kiegszito

modszereket is hasznalhat a fagy's elleni vedelemBiztositasara (kiveve ha a hocserelok teljesen uresek, es fagyallo folyadekkal ki vannak tiszitva).

Egy teljes rendszer tervezese soran az alabbiakban felsorolt két (vagy tobb) védelmi modszert kell figyelembe venni:

A viz aamlasa folyamatos kell hovy leyen a vezetekken es a hocserelokben
A megefele o menyiseggligol hasznalata arendszerben.
Hfoszigeleles es az alacsony honsseklemek kittt cviwek kiegszito

futese

A hocsero kuiitese es kitiztta a teli idszkban

A beszerelésert es/vagy a karbantartasert felelos szemelyek feladata a rendszer befagyasat megakadalyozo modszerek kialakitasa. Biztositsa, hogy fagyas elleni vedelem soran a megfelelo karbantartasi munkalatokat elvegezzek. A fent urstaks figylenk kivl hagya kirokat okozhat a berendzeshen. A fagykaroka garancia nem terjed ki.

Az aramlas kapcsolo beszerelse

A párologtát muködesehez megfelelo vizmennyiségBiztositasa miatt elenghedheteten egy aramlás capcsoló beszerelése a vizvezetek rendszerbe.

Az aramlás kappaşolós felszerelheti a bemeni vagy a kimeni vizvezetékre. Az. áramlás kappaşolós feladata az, hogy leallütsa berendezest ha a vizellatas megszünik; ezzel vedi a párologatot a befagystól.

A gyaró opcioként ellathatja a gepet egy kifejezetten az on berendezese szamára kivalasztott aramlás kapcsolóval.

Ezt a típusú lapatos áramlas kapcsolóf folyamatos külso használatra tervezték (IP67) 1"-6" gezetékatmérőkre.

Az aramlaskapsolot egy tiszera erintkezovel lattak el, amelyet a kapcsolasi rajzo jelott kapsokhoz kell bekotni.

Az. aramlas kapsolót uyg kell beallitani, hogy akkor kapsoljon be, amikor a párologtatóba érkez'o viz mennyisege a nevleges hozam 50% -a al esik.

Hovisszanyero

Keresere a berendezest hovisszanyero rendszerrel is ellatjuk. A rendszer egy a komprsszor kimeneti csovere felszerelt vizzel hutott hocserelos es egy a kondenzaciOs nyomast ellenorzo berendezest tartalmaz.

A kompresszor burkolaton beluli megfelelo mukoedeenek biztositasahoz a hovissanzeryegsagern utemelhet 28C-nal alacsonyabb vzhomersaket mellett.

A berendezes tervezojenek es a folyadekhutobeszerelojenek a feladata ezen ertekek betartasatbiztositani (pl. visszaforgatas megkerulsozelep hasznalatalval).

Elektromos rendszer

Általános informétrico

Abernedeses minden elekotrmos csatlakozasat a hatalyos jogszabalyoknak megfeleloen kell bektoi.

A beszerelés, kezelés és karbantartás miden lépését megfelelo képszessel rendelkező szemelyek végezzek.

Nézze à z on által váráolt berendezés kapcsolási rajzát. Ha a beredezésen nem találhato meg a kapcsolási rajz vagy a rajz elveszett, lépjen kapcsolatba a gyátro képviselójével, abi eljuttat egy masolatot onhóz.

Ha a rajzon szerepló adatok és a berendezés kapcsolótabláj/ elektromos gezetékei nem égyznének meg, forduljon a gyartó képyselőjéhz.

Csak rez gezetoket hasznaljon, mert ellenkez esetben a cstlakozasi pontok tulmelegedhetnek vagy korrodalodhatnak, es ezzel kurosithatjak a berendezest.

Az interferencia elkerulése erdekeken az iranyitoszervek gezeteketit az elektramos gezetektol ektonite kisse be Hasznajon kilinbozo elektramos csoveket.

A berendezes karbantartasnak megkezdese elott nyissa a berendezes fo aramellatasaert felelos fokapcsolot.

Ha a berendezés ki van kapcsolvera, de a fokapcsoló zart allasban van, a nem használt aramkorok továbbra is aktivak maradnak.

Ne nyissa ki a kompresszorok csatlakozásait, amíg a fokapsoló zárt allásban van.

Azegidjuy- es harnofzisi terheles es a fazisok eyenldenerge miatt a

föld felé max. 150mA áramszokés johet litre a berendezés egységeinek normal mūkódési körulményei kozött.

Ha a berendezés olyan egyséket tartalmaz, amely harmonikus rezgeseket hoz létre (pl. VFD é fázis megszakíto) az áramszökés a fóld felé sukkal ly Nagyobb is lehet (kb 2 Amper).

Az aramellatas vadoberendendezseit a fenti ertekeknek megfeleloen tervezze meg.

Mückedes

A kezel' feelosssegi

Alapvetó fontossagu, hogy a kezeló a berendezés hasznalatának megkezédese elott megfelelo képésben reszesüljön, es megismerkdeten a berendzessel. A jelen utmutato elovssa mellet, a kezelónek tanulmáryoznia kell a miloroprocessor muködesété az elektromos rendszarajzt, hogy megérsse a

múszerek bekapcsolásanak sorrendjét, a mūkōdést, a múszerek leallásanak sorrendjét és az összes biztonsági berendezés mūkōdését.

A berendezes elso beinditasakor gyartó egy technikusa valaszol az onkerdeseire es segitseget nyujt a berendezes helyes üzemeltetesehz.

A kezelonek fel kell jegyeznie minden egyes beszerelt berendezés mukodesi adatait. Egy msik naploban tuntesse fel a berendezene elvegzett idszakos karbantartasi munkaliatokat e egbyeb a gepen vegzett beavatkozasokat.

Ha a kezel zoakatlan mikoist vay meghibisodira utalo jeledek eszl.

forduljon a gyaró által megbíott muszaki szolgalathoz.

Idoszakos karbantartasi munkalatok

Az alapveto karbantartasi munkalatokat a 2 Tablazat tartalmazza.

Asszisztencia es korlatozott jóttalás

A gybarin minden eyes berendzesteshtnek, es a gyarto a berendezsekre az elsebinderitast kovetoen 12 honapig vagy az atadast kovetoen 18 honapig jotlalst vallal.

A berendezeseket a legmagasabb minosegi stadardek alapjan fejlesztettek ki es

gyarottak, hogy a tobbbeves problema mentes mukodestbiztositsanak. Mindazontalal a berendezesek meghibasodasanak elkerulse erdekbebontos, hogy a jeelen umunuban tatalmazott idzaskos karbanatasi munkalatokat az eloirasoknak megfeleloen elvegezzek.

Azt tanacsoljuk, hogy kossön a gyartó altal meghatalmazott szolgaltatovalkarkbarantarasi szerzödest, mert szakembereink tapasztalatukn koszonhtoenbiztositani tudjak a berendezes hatekony es problema mentes üzemeltetését. Felhivjuk figyelmét, hogy a berendezes a jorillisi idszaktan is igenyelkarkbarartast.

Kerjuk, vegye figyelembe, hogy a berendezes nem megfelelo hasznalata (az tzuemi tatomany feleti uzemelates, az umutao alal elint karbantasi munkalatok elvgzesenek hianya) a jotllas megszuneset vonja maga utan.

A jotallas femntartasa erdekében tartsa be az alabbiakat:

1. A beredezes nem mukchodeta megadott tizerni tatoranyon kviul.
2. Az aramellatas maradjon a megadott feszultsegerteken belül, és legyen harmonikus rezgeşkólvagy hirtelen feszultsegingadozásoktól mentes.
3. A haimofzizui rendszberan az egenoldieneg ne halajda meg a 3 % ot A berendezest nekapsoja be, amig az elektronos rendszert erinto problemat meg nem oldotta.
4. Ne kapsoljon ki egyeten elektronos, elektronikus vagy mechanikusBiztonsagi berendezest sem.
5. A viazeztek rondzier felidcsheh hasznit viz legyen tiz, es megfeleloen kezelt. A szirot a parologtatohoz lehto tegkozelebb szerelje be.
   6 A vizhozam nem lehet kevesebb, mint a nèvleges teljesitmény 80% -a, és nem haladhatja meg a nèvleges teljesitmény 120%-at (kivétel képez ezaló gyártóval a megrendelés pillanataban kottt egyeb megállapodás).

Kötelező idszakos Ellenörsezek és nyomás alatt levő berendezesek elindítasa

A berendezes a 2014/68/EU Nyomastó berendezesek (PED) irányelve által felallitott besorolás IV. osztályába tartozik.

Az ebbe a kategiaba sorolt folyadekhtok esetuben nehany orszag szabalyozasa elorira a berendezes egy megbizott hivatal altal vegtett rendszeres felulvizsgalatat. Ellenorize a felallitas helyen erenyben levokovetelmenyeket.

Tablazat 2 - Idöszakos karbantartasi munkalatok

A munkálatok felsorolása	Hetente	Havonta(Mej. 1)	Évente/szezɔnkontént(Mej. 2)
Általános:
A mūködési adatok leolvasása (Megj.3)	X
A berendezés atnézëse az esetleges károk és/vagy meglashult elemek keresëse		X
A hõszigetelés épségénék ellenörzëse			X
Tiszítías és ahol szükséges festés			X
Víz elemzëse (6)			X
Az áramláskapcsoló mūködésének ellenörzëse		X
Elektromos rendszer:
Az ellenörzësi sorrend átnézëse			X
A kontaktor kopásának ellenörzëse - szükség esetén cseréje			X
Az elektromos kapcsok rösztítésének ellenörzëse - szükség esetén a rösztítés m			X
Az elektromos kapcsolórábla belsejények tiszítása			X
Az elemek átvizsgálása, esetleges tülmelegedésre utaló jelek keresëse		X
A kompresszor és az elektromos fütőszál mūködésének ellenörzëse		X
A motor és a kompresszor szigetelésének mérèse Megger segítsegével			X
Hütőkör:
A hütőközeg esetleges szivágásának ellenörzëse		X
A hürőközeg áramlásnak ellenörzëse a folyadék kémleloüvegén keresztül - az lennie	X
A nyomáséses ellenörzëse a vizteleniţo szüröben		X
A nyomáséses ellenörzëse az olaszúñröben (megj. 5)		X
A kompresszor rezgésének viszgálata			X
A kompresszorolaj savasságának mérèse (7)			X
Kondenzártr egység:
A kondenzátorbankok tiszítása (megj. 4)			X
A lapátok megfelelő meghúzásának ellenörzëse			X
Elenőfize akondenzátorbanklemezeit-haszükséges távoltsa előket			X

Megj.:
1. Ahavimunkalatokmagukdan foglajakahentente ewegzendkeketis.
2. Azevente (vagya szezon kezdelekor) elegzendmunkalatok magukban fogalajak a hvi es hetmunkalotkatis.
3. Amukdisierteketnapota islehetovsiamagas megfgelesi standardek betartasa erdekiben
4. Azolyan komyezetben, anola levgoblen levoreszecskek concentradojamages, akondenzorbanku sufztsara heht szukseg.
5. Haazolajsztubenanyomaseseseleria2,0barcsereljki azolszurt
6. Elenotze azeselgegen felddottfemekjelenitel
7. TAN (belles savzam): ≤0,10: ninosszükeseg beavalkozára
0,10es0,19kozt cserjekia sauszirkejtmejd 1000 üerniorautanellenorzeismet. Addg blyassaa szirk cserjat, amig aTAN nem megy0,10a.

0.19: cserijek ki azolajat, azoljzurotés azojvizielenlloberendeziset Vogezen rendseraeelenorzest

A hasznalatban levo hutovel kapcsolatos fontos informaciok

Fluortartalmú Óvegházhatású gázokat tartalmaz. A gázokat ne engedje ki a légkörne.

Hutokozeg: R134a

GWP ertek(1): 1430

(1)GWP = Globális Felmelegedési Potencial

A standard mukcdeshez szuksseges hutkozeg memnyisegt a berendezesen talhatot tabla adatal mutafak

A berendezesbe tolfi tenyleges hutokzeg mnnysaget az elekromos burkolaton ehelyezet ezustzdt rudacska mutatja.

A helyvag unios rendelkezesekben elortaktid fuggoen a hutkozeg szivargaşanak ellorzsére a berendezis idszakos atizsgalasara leht szukseg.

Utmutató a gyári és helyszíni toltésu egységekhex

(A felhasznalt hütoközegre vonatkozó fontos információ)

A hütorendszer feltoltese fluortartalmu üveghazhatasu gazokkal tortenik.

Kerülje el a hütogáz lögkorbe kerülését.

1 Kitörölhetten tintával tõltse ki a termekhez adott hütökoğez tõlto cimkét az alábbiak szerint:

• hütokozeg toltési mennyisége az egyes körökben (1; 2; 3)
• hütokozeg teljes toltesi mennyisige (1 + 2 + 3)
  szamitsa ki az ueghazhatasu gazkibocstast a kovetkez képlettel: hutokozeg GWP erteke x Hutokozeg teljes mennyisege a rendszerben (kg) / 1000

a Fluortartalmu uveghazhatasu gazokat tartalmaz

bKor szama

c Gyári feltoltés

d Helyszini feltoltés

e Hutokozeg toltesi mennyisag az egyes krokben (a krok szamanak megfeleloen)

f Hutokozeg teljes toltesi mennyisege

g Hütokozeg teljes toltesi mennyisege (Gyári + Helyszíni feltöltés)

h A hütokozeg teljes toltesi mennyiségenek üveghazhatasu gázkibocsatasa tonna CO2-ekvivalens szerint kifejezve

m Hutokozeg-tipus

n GWP=Global warming potential (Globális felmelegedési potencial)

p Egység sorozatszáma

2 A kitoltott cimkét az elektromos szekreny belso felere kell feragasztani.

Az europai vagy helyi jogszabalyok megkovetelhetik a hutokozeg-szivargas idszakos ellenorzését. Kérjuk, tovabbi informaciert vegye f o kapcsolatot a helyi forgalmazoval.

MEGJEGYZES

Europában a rendszerben levó teljes hútokozeg mennyiség üveghazhatásu gazkibocsatasának ertékét (tonna CO_2 -ekvivalens szerint kifejezve) a karbantartás gyakoriságanak megallapitására használják. Vegye figyelembe a vonatkozo jogszabályokat.

Képlet az üvegházhatásu gazkibocsatas kiszámitasához:

Hutokozeg GWP erteke x Hutokozeg teljes toltesi mennyisege (kg) / 1000

Alkalmazza az üvegházhatásu gázok címkéjén szereplő GWP értéket. A GWP érték

a Negyedik IPCC Ertekelö Jentés alapján került megallapitársa. A kézönybden felTÜntetett GWP érték idejétmult lehet (pl. lehet, hagy a Harmadik IPCC Ertekelö Jentés alapján lett kiszámítva)

További információrt forduljon a helyi kereskedohoz.

Hulladékbe helyezés

A berendezes fem, mianayag es elektromos alkatrzesekbol epul fel. Ezeket az alkatrzeseket a hatalyos jogszabelyoknak megfeleben helyeze hulladekba. Az olomartalmu akumulatorokat a megfelelo hulladekgyujo kozpontokban keI leadni.

A használt olajat a megfelelo hulladékgyujtó kozpontban kell leadni.

A megrendesi pilaranabian kozil adatokat teintjik velegesekn.

Agvtonemvalleleosegetazutmabhasnbalbolvageyenireeessebolzamnabamilyennmukweilenvagkykveetkearet

AgyfeimrjaginakajogdtatevbenszereplvagyszarekefadatokmegyhtzafstiaelzotesertisneEzrtabortnszeepknpemknthetkeeverynek

Jelen kiadvny csak informaciortskent szolgai, es nem tektend o Daiknre nezve kotelez erenyu ajanlatak. A Daikin a kiadvny tartalmat legjobb tudasa szerint allitotta osze. A Dalkin ne nyut semilymien kondtod vaggra modaracni a kiadvny teljesegere, pontosagara, megbizhatosagara vagy celnak valo megfelelesere, sa benne leirt mekekre es szolgaltasokra. A gyarto fennartja jogot a reszletezesek elzetes neluki valloztasara. A rendelse dejeken kozil adatokat teinkste iranyadonak. ADakimondanet eistbmeyfidessega kaidvny hasebnabgyeiree zedmaobamenemu alegpbrmod enmehtkozeny vagykoeweknt. Mndenlarnd Dalkin szzepgavd

Szabadhúteses Egység Verzió

A szabadhütëses egységeken extra tekercsek talalhatok, melyek az épuletból érkezó folyadékot elohütik, igy, ha a környezeti körülmenyek lehtöve teszik, a kompresszorok teljes leallásiig tehermentesitik azokat novelve a komplex hatekonysagot. A vizáramlást háromutas szeleppel (vagy két egyutas szeleppel - ez a hütöberendezés méretétöl fugg) az extra tekercsek felé lehet irányltani, ha a külso környezeti homérseklet a visszatero viz homer séklete ala esik.

A szabadhutes mukodteteset a kapsolszekreny vezerlo resziben elhelyezett QFC kapsolval helet engedelyezni. Ha a Szabadhuteses uzemmod engedelyezett, a berendezes kontrollere automatikusan vezerli a vizscelepek mukodeset. A rendszer vezerli a ventilatorok mukodeset is igy maximalizalva a szabadhuteses hatast.

FIGYELEM

A vizrendszert helyes szazalekos aranyban KELL felttolteni vizzel es glikollal.

A vegfelhasznaló felelossége a megfelelo viz/glikol szávalékos arányBiztositasa.

A szabadhutés tekercsek fagyás altal okozott károsodásat nem fedi a garancia.

FIGYELEM

A helyszínenBiztositott vizszivattyus aramlaskapcsolok reteselik a rendszer vizáramlasanak irányat.

FIGYELEM

A szabadhutéses tekercsek és a párologató csövek károsodásanak elkerülésére a viz bemeneti csövre be kell szerelni egy szürö. A szüró lyukmérete maximum 0,5 mm lehet.

Kétféle szabadhütéses gezérlo rendszer létezik:

Szabadhutéses rendszer 3 utas szeleppel

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Szabadhütéses tekercsek
3 Way Valve	Háromutas szelep
EEWT	Bemeneti vizhömpséklet mero szonda
Evaporator	Párologató
ELWT	Kimeneti vizhömpséklet mero szonda

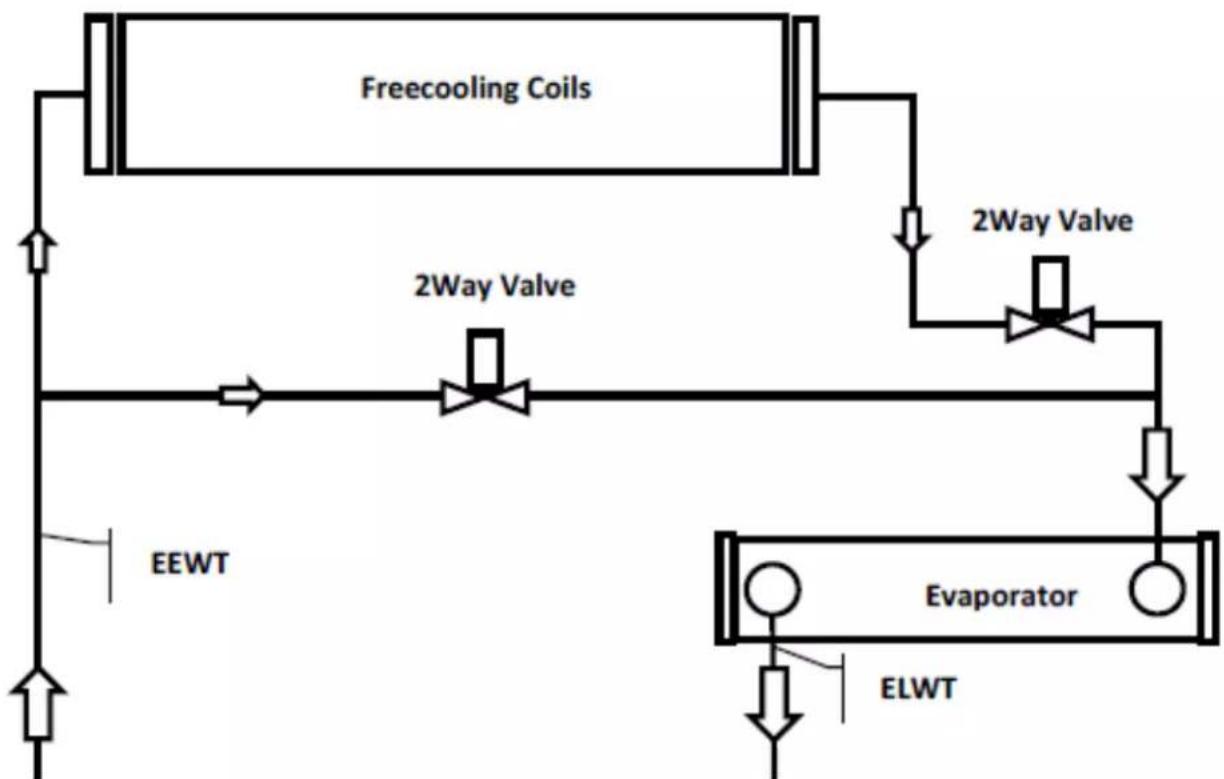

Szabadhuteses rendszer 2utas szeleppel

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Szabadhütétés tekercsek
2 Way Valve	Kétutas szelep
EEWT	Bemeneti vizhohmér séklet mérö szonda
Evaporator	Párologtató
ELWT	Kimeneti vizhohmér séklet mérö szonda

A mukodesi korulmenyektol es az egyseg alaperteketol fuggo rendszer atallast a begyazott egyseg konntroller vezerli. A teli es nyari uzemmod kozott a viz oldalnyomas csokkenes eltero, ezert a hutoviz aramlas is kulanbozlo helet. Ellenorizni kell, hogy a teli es nyari uzemmod kozott a vizaramljas minimuma es maximuma a vizaramlhas hatarertekek kozott van-e (lasd a termek hasznalatiutasitasat).

ROMÁNA - INSTRUCTIONIURINI ORIGINALE
