NÁVOD K OBSLUZE EWAD810C-PR DAIKIN

Tato přiručka prěstavuje duležitý pomocny dokument pro kvalifikovany personal; vžádném pripadě však nikdy nemůze byt nahražkou samotného personál.

Dekujeme, ze jste si zakoupili toto chladic zaifzeni

PRED INSTALACI A UVEDENIM DO PROVOZU SI POZORNE PPRECETETUTO PRIRUCKU.

NESPRAVNÁ INSTALACE MÜZE ZAPRICINIT ZÁSAHY ELEKTRICKYM PROUDEM, ZKRTY, POZÁR ANEBO JINE SKODY NA PRISTROJI A ZRANÉNI OSOB.

ZARIZENI MUSI BYT NAINSTALOVANO KVALIFIKOVANYM PRACOVNIKEM/TECHNIKEM.

UVEDENI ZARIZENI DO PROVOZU MÜZOU VYKONAT POUZE ZKUSENI A OPRÁVNÉNI PROFESIONÁLNI PRACOVNICI.

VSECHNY UKONY SE MUSI PROVADET V SOULADU S MISTNIMIPREDPISY ANORMAMI.

INSTALACE ZARIZENI A JEHOU VVEDENI DO PROVOZU JE PRISNE ZAKAZANO V PRIPADE, ZE VSECHNY POKNYV TETO PRIRUCCE NEJSOU ZROZUMITELNE.

V PRIPADE POCHYBNOSTI, PRO DALSI INFORMACE A RADY KONTAKTUJTE KONCESIONARE VYROBCU.

Popis

Zafrzeni, ktere jste zakoupili, je "chiller se vzduchovym kondenzátorem" jegna se o zafrzeni, urcené pro ochlazovani vody (anebo smesi vody a glykolu) v mezich hodnot, popasnych niz. Fungovani zafrzeni se zakláda na kompressi, kondenzaci a evaporaci páry, podle obraceného cyklu Carnot. Zakladni componenty jsou:

• Kompresor s ventilem pro zvysovani tlaku chladici pary pres tlak evaporace az po tlak kondenzace.
  Evaporátor, ve kterém dochází k evaporaci kapalného chladiva s nizkým tlakem a následné k ochlazováni vody.
• Kondenzátor, ve kterém dochází ke kondenzaci páry vysokeho tlaku a k vypuzeni tepla z ochlazované vody do atmósfery prostřednictvim tepelného vyměniku, ochlazovaného vzduchem.
• Expanzni ventil, ktery umoznju se nizit tlak kondenzované kapaliny, preechajejic od tlaku kondenzace ke tlaku evaporace.

Obecné informace

Vsechna zaifzeni jsou dovávy s elektrickymi schématy, certifikovamvi vkyresv, identkacinm stftkem; a DOC (Prohlaseni o shode); v teto dokumentaci jsou uvedené vsechny technické udaje zakupeného zaifzeni a JSOU NEODDELITELNOU A PODSTATNOU CASTI TETO PRIRUCKY

V pripadē neshody mezi touto pfrüückou a dokumentaci
priestroje jsou smerodatne udaje, uvedene na samotném
pristroji. V pripadē pochybností kontaktujte koncessionäre
vyrobce.

Ucelem teto pfrucky je poskytnout pomoc kvalifikovanemu instalaterovi a pracovnikovi, aby byla zajistena spravna instalace, uvedeni do provozu a udrzba zaizeni, bez ohrozeni osob, zvirat a/nebo prdetmu.

Dodani zarizeni

Po dodani zafrzeni na misto instalace je zapotrefbi jej zkontrolovat, aby se zjistili eventualni skody. Je zapotrefbi prohlednout a zkontrolovat vsechny komponenty, vyjmennové v dodacim listu.
Pokud je zařizení poskozeno, neodstrańjte poskozený materialá okamžitě ohlaste skodu přepravní společnosti, aby zařizení prozkoumala.
Okamžite škodu nahlaste koncesionáři vyrobce, poshéte mu podle moznosti smíny, které mužou být užitečné při zjistováni odpopěvodnosti.
Škoda se nesmi odstranit, dokud nebyla vykonána kontrola ze strany prydstavitele vyrobce anebo prepravní společnosti.
Prid instalaci zaifen se uistete, ze model a elektricke napetuf uvedene na stitku je spravne. Vyrobce neodpoveda za, eventualni skody vznikle po prijet zaifeni.

Provozni limity

Uskladneni

Podminky prostřédí musi odpopvldat následujíím limitúm:

Minimálni teplofa prostředí -20°C

Maximánlí teploa prostředí 57°C

Maximánlí relativny vlhkost 95% bez kondenzace

Uskladněni prí nizsī teplěť je minimálníteplota muže poskodit komponenty zařiženi, zatímco prí vyší teplěť jako je maximální muže zpúsobit otevřeni bezpečnostnich ventilú. Uskladněni v prostřédí s kondenzaci muže poskodit elektrické komponenty.

Fungovani

Fungováni je povoleno v mezich limitu uvedenych na Obrázku

2.

Zařizení se musí používat s prútokem vody evaporátoru mezi 50% a 140% nominálho prútoku (standardní operacní podminky).

Provozmimo uvedenych limitu muze zafrizenf poskodit.

V pripadé pochybností kontaktujte koncesionáre vyrobce.

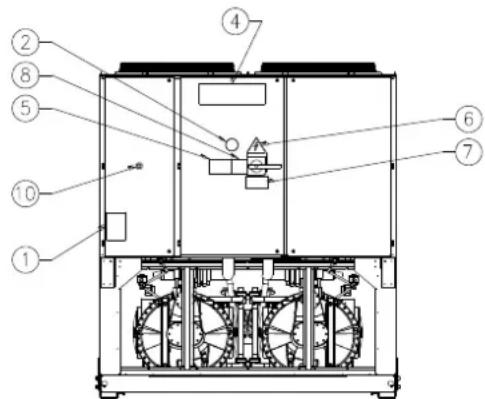

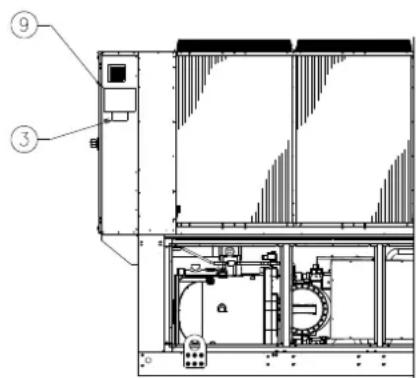

Obrak 1 - Popis stitku pouzitych na elektrickem panelu
(Elektricky panel muzebyt zedvou ruznych vysek)

Identifikace stifiku

1 - Symbol nehořlavého plynu	6 - Symbol elektrického nebezpečí
2 - Typ plynu	7 - Upozorněné o nebezpečné napětí
3 - Údaje identifikacného štítku zařizení	8 - Upozorněné o utážení kabelú
4 - Logo výrobce	9 - Pokyny ke zvedáné
5 - Upozorněné o naplěné obvodu vodou	10 - Nouzové zastavení

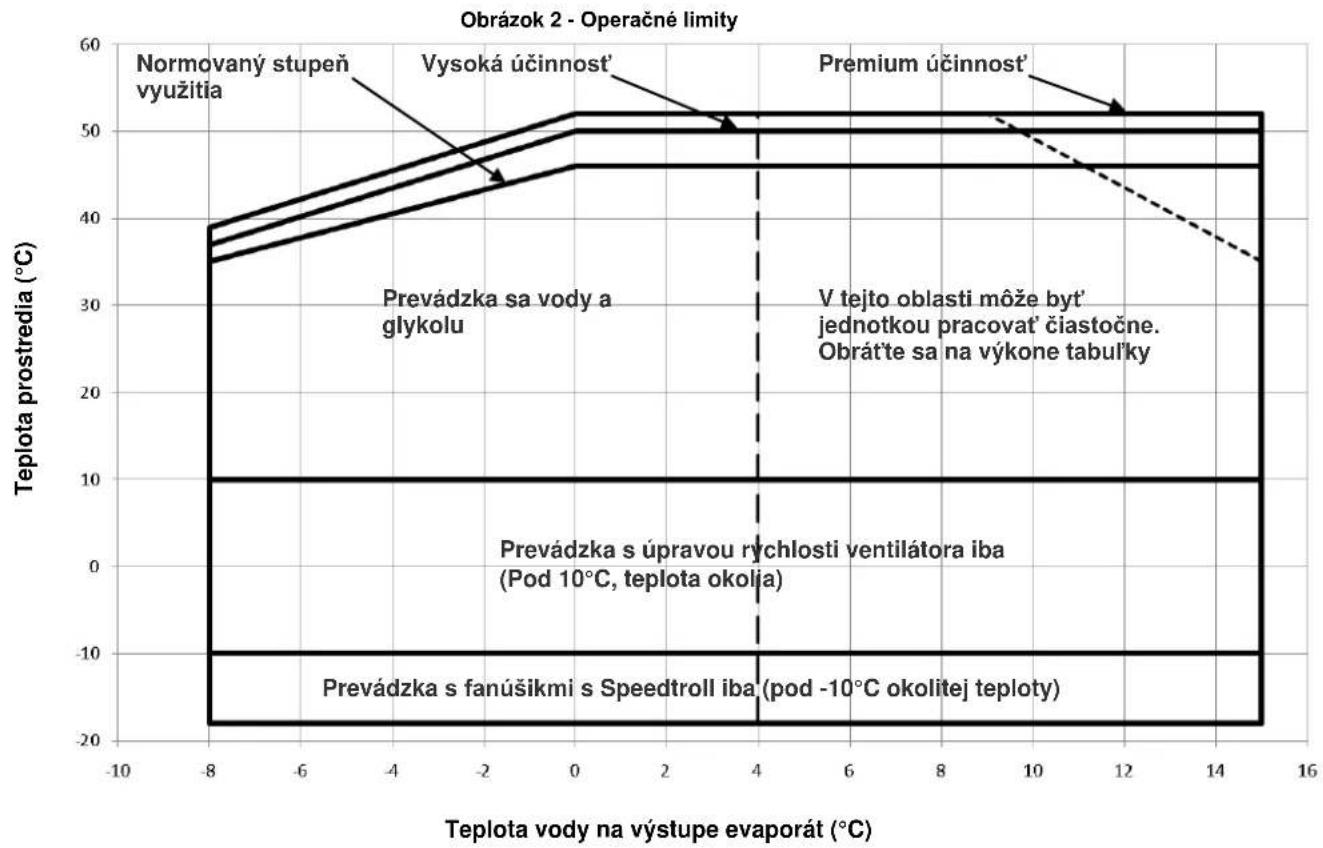

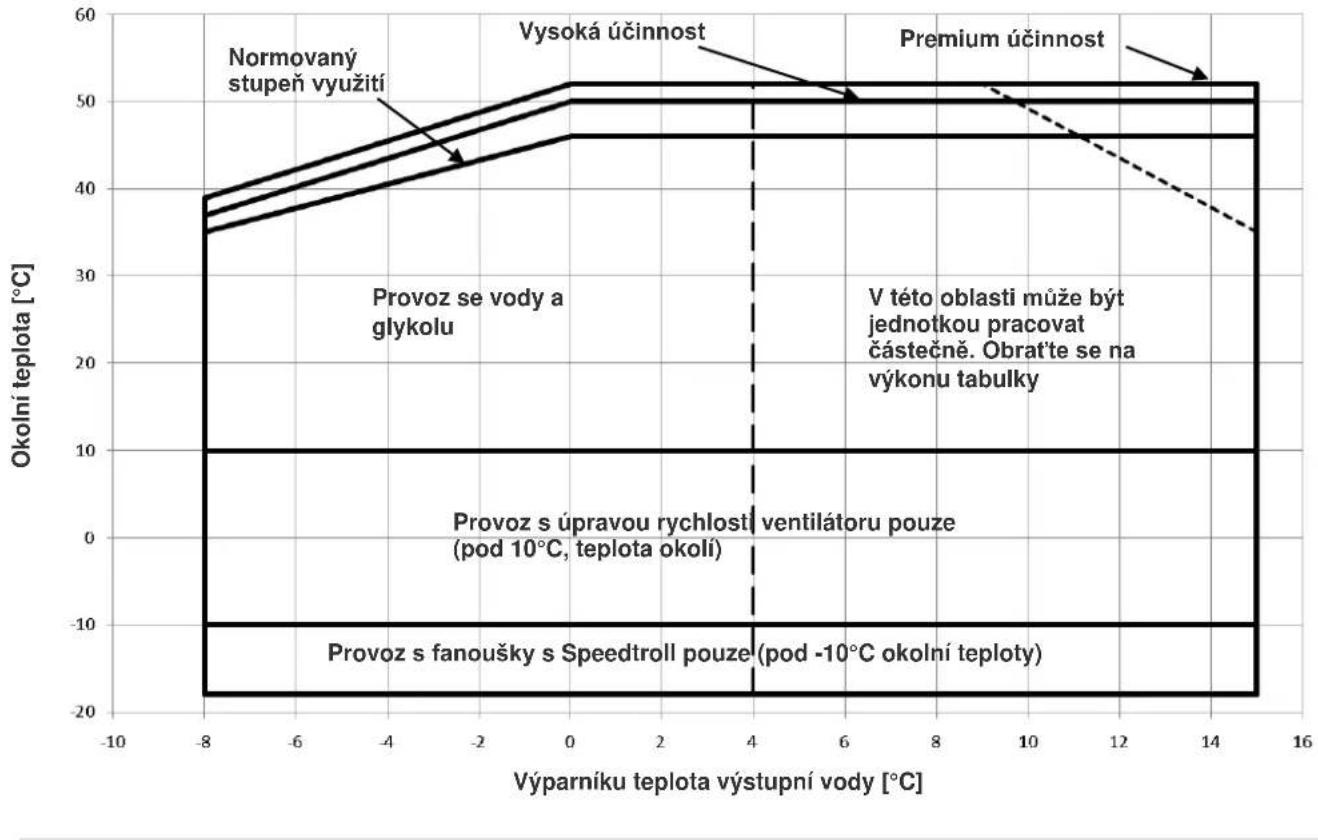

Obrázek 2 - Provozní limity

Bezpečnost

Zarizen musi byt pevnuchycene k podlaze. Je dulezite dodrzovat nasledujici Pokyny:

Zafrzeni se muze zvedat pouze v prislu-snych bodech, vyznacenych zlute, ktere se nachazej na jeho podstavci.
- Pristup k elektrickym componentum je zakazan,Pokud prydtem nebly hlavni yvpina za rizeni otevren a elektrické napajeni deaktivvoANO.
- Pristup k elektrickym componentum je zakazan bez pouziti izolačni plośiny. Nepristupujte k elektrickym componentum,Pokud se v blízkosti vyskytuje voda/nebo vhlkost.
Ostré okraje a povrch casti kondenzátoru mužou zpúsobit poraněni. Vyhybejtse se prímemu kontaktu a používejte yhodné osobní ochrannes prostřédу.
- Pfed jakymkoli zasaehem na chladicich ventilatorech a/nebo kompressorech odoje elektricke napajeni otevfenim hlavnlo vypinačne. Nedodrzovani tohota pravidla muze zpusobit važna poraneni.
- Nevkladeje pevné prédmety do vodnich trubek, zatimco je zaizeni zapojeno k systemu.
Mechanicky filtr musi byt nainstalovan na vodni trabce, ktera je zapojena ke vstupu tepelného yméníku.
- Zafizeni je vybaveno bezpechnostnimi ventily, ktere jsou namontovany po stranach nizkeho a vsokeho tlaku chladiciho obvodu.

Je prisne zakazano odstranit vsechny ochranné kryty pohyblivych casti.

V priadé nečekaného zastaveni zařizení postupujte podlePokynu uvedenych v Kontrolni panel - priúčkaPokynu, který je současti dokumentace, odevzdane konečnému uživateli.

Doporucje se provadet ukony instalace a udrzby spolu s jinyi osobami. V pripade nahodilych zraneni anebo problemse chovejte nasledujicim zpusobem:

-zachovejte klid
siskne tlaicitko alarmu, nachazi-ji se y miste instalace
- prémistěte raněnou osobu na teplé mlsto, daleko od zařizení a uložte ji do polohy klidu
- okamzite uvedomte personal odpovedny za bezpecnost v budové anebo pohotovostní záchrannou sluzbu.
- počekje na prichod pohotovostni sluzby a nenechávejte raněného samotného
poskytnete vsechny potrebné informace operatorum pohotovostni sluzby.

Vyhybejte se instalaci chilleru v prostfed, které muze byt nebezpecné behem udrzbańskiych ukonu, jako napfiklad plosiny bez ochrannych zdek nebo zabradi aneboszony, které neodpovidaji pozadavkum pro okolni prostfed chilleru.

Hluk

Zafrzeni produkuje hluk zejmena v dusledku otaceni kompresoru a ventilatoru.

Hladina hluku pro každý model je uvedena v prilozné dokumentaci.

Pokud je zařeni správně nainstalovano a použivano a pravidelné jej podrobujete udžržbe, hladina hluku si nevyžaduje namontovani spefickěho ochranného prístroje, ktery by fungoval nepfržtě poplž zařenl.

V prfpade instalace se specifikymi zvukovymi pozadavky je zapotrebnia nainstalovat dodatkovy pristroj pro snizeni hluku.

Přemistováni a zvedáni

Vyhybejte se narazum a/nebo otresum zaifzeni behem
nakladani/vykladani z prepravnho prostfedku a bēhem
premistovani. Tlačte anebo tahejte zaifzeni pouze za rám
podstavce. Umistěte zaifzeni dovnitř prepravnho prostfedku
tak, aby se nehýbalo a nezpúsobilskody. Dbejte na to, aby
žádná cást zaifzeni neupadla bēhem pfepravy a
nakladani/vykladani.

Vsechna zaflzeni jsou vybavena body pro zvedani oznacenymi zeute. Pouze tyto body se muze pouzivat pro zvedani, jak je dale zobrazeno. Pouziveje rozperné tye, abyste pfredešli poskozeni kondenzačni nadoby. Umistete je nad vetraky do vdalenosti alespn 2,5 metru.

Zvedaci lana a posuvne tyce museji byt dostatecnpevné,aby bezpecné udrzeli zaifeni. Zkontrolujte hmotnost zaifeni na jeho identifikañm stitku.

Zařizení se musí zvedat s maximálí opatrností a pozorností, podlePokynú ke zvedáné, uvedenych na šlítku. Zvedejte zařizení pomalu a udržujte jej perfektné vyrovné.

Umistén a montza

Vsechna zafrizeni jsou projektovana pro externi pouziti, na balkonech anebozerni, za podmínek, ze v prostoru urcenem pro instaladi se nenacházejí prěkázky, které by mohli snizovat prútok vzduchu ke kondenzacním baterím.

Zarifen musi byt nainstalovano na pevném a perfektne rovnem povrchu. Bude-li zarifen instalovano na balkonech anebo strechach, je mozné, ze bude zapotrebí pouzit tramu pro Rozlozeni hmotnosti.

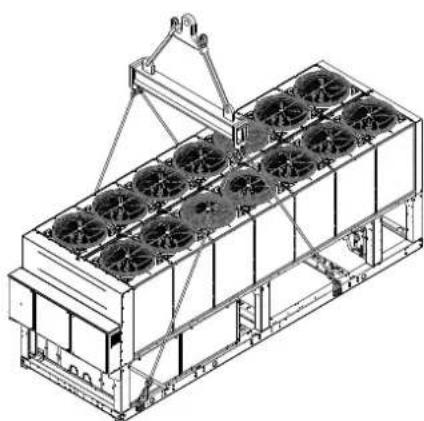

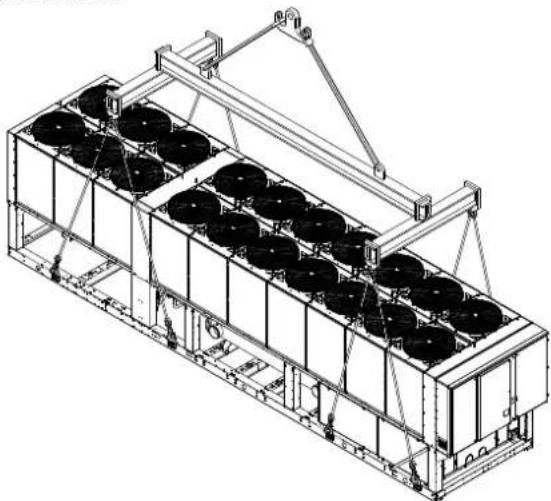

Obrázek 3-Zvedáni zařizení

2 kompreosrove Jednotky

3 komprésovre Jednotky

Pro instalaci na zemi je potrefný odolny cementový základ o minimálni tloušće 250 mm a delce presahujíci delku samotného zařizení, základ musí byt schopné udžet hmotnost zařizení.

Pokud je zařizení nainstalovánov prostorach lehce pristupnych osobám anebo zvifatum, doporučuje se namontovat ochrannes mfižky na casti kondenzátoru a kompressor.

Pro zabezpečeni lepši vykonnosti v mistě instalace dodržujte námledujíci opatřeni aPokyny:

Vyhybeje se recirkulaci toku vzduchu.

Ujistete se, ze se v blizkosti nevyskytuji prekazky, které brani spravnemu toku vzduchu.
Ujistete se, ze zaklad je pevn'y a odolny, aby se co nejvic snizil hluk a vibrate.
Vyhne se instalaci zaizeni v obzvlaste prasnych mistech, protoze by mohl dojit k zneci steni kondenzaenich baterii.
Voda v systému musi byt obzvlsté cistá a vsechny stopy oleje anebo rzi se musi odstranit. Na vystupni trabce zaízeni musi byt namontován mechanický filtr vody.

Požadavky minimálniho prostoru

Je dulezite respektovat minimn vzdalenosti na vsech zaifenich pro zabezpeceni optimni ventilace kondenzaich bateri.

Když se rozhodnete umistit zařizeni, pro zabezpečeni adekvátniho toku vzduchu je zapotrebl brat v uvahu následujici faktory:

vyhbyeje se recirkulaci teploho vzduchu

• yhybeje tse nedostatecnemu pivodu vzduchu ke kondenzatoru, chlazeného vzduchem.

Obé podmíky muzou zpúsobit zvyşeni kondenzačního tlaku, které vede ke snizeni energetické vykonnosti a chladici učinnosti.

K zaïzeni musi byt pristup z kaźde strany pro provaděni udrzbářskych ukonu po instalaci.

Vertikalni odvod vzduchu nesmi byt zataraseny.

Pokud se kolem zařizení nacházeji zdi anebo jine překážky stejně vyšky jako samotné zařazení, toto musí byt nainstalovANO ve vzdalenosti větsí než 2500 mm. Jsu-li překážky vyší, zařzení musí byt nainstalovANO ve vzdalenosti větsí než 3000 mm.

Pokud bude zařízení nainstalováno bez dodrženi minimálnich doporučenych vzdálenosti pro vertikánlí zdi a/nebo prekázky, muže dojt ke kombinič arcirkulace teplého vzdchu ha/nebo nedostatečného privroduv vzduchu ke kondenzátoru chlazeného vzduchem s nasledným snífenim vykonnosti učinnosti.

V kazdem pripade mikroprocesor umozni zaifeni prizpusobit se novemu operacnimu provozu, dodavajic maximnviykonnost, ktera je k dispozici v urcichy podminkach, i kdyz je bocni vzdalenost mensi nez je doporuovano; krome operaenich podmelnk, ktere by mohli ovlivnit bezpecnost personalu a spolehlvost zaifeni.

Kdydz doje k umisteni dvou anebo vice zaifzeni vedle sebe, doporučuje se doržovat vzdalenost nejmné 3600 mm mezbi bloky kondenzátoru.

Pro dalsi reeseni kontaktujte zastupce vyrobce, prosim.

D-EIMAC00608-16EU - 157/234

Zvuková ochrana

Pokud si hladina zvukové emise vyzaduje specifikou kontrólu, je zapotfěbi věnovat pozmost zvukové izolaci zarizeni od podstavce aplikovám protivibráčné prvkú adekvátím zpusobem (dodávaj se jako volitěné prky). Flexibilní spoje musi byt naintalovány i na hydraulických zapojeních.

Vodni trabky

Trubky musi byt projektovany s co nejmensim poctem ohybu a zmen vertikalniho smru. Timto zpusobem se značné sníži výdaje na instalaci a zlepši se vykonnost systému. Hydraulicky systém musi mit:

1. Antivibračni prvky sloužić pro snifženi prenosu vibraci na strukturu.
2. Izolačni ventily pro izolaci zafrizeni od hydraulického systému bēhem servisnich Úkonú.
3. Prutokomer
4. Manualni anebo automaticko odvdušnovaci zafeni umistene na nejvyssim bodsystemu, zalimco drenazni zaifeni umistene na nejižnsim bode systemu.
5. Evaporator a zaifzeni pro rekuperaci tepla, ktere nejsouna nejvyssim bodé systému.
6. Odpovidajici zaizeni, které slouži pro udrozovani tlaku v hydraulickém systemu (expanzní nadoba, atd.).
7. Ukazatele tlaku a teploty vody, které napomahaji pracovnikovi piri servisnich a udzbarskych ukonech.

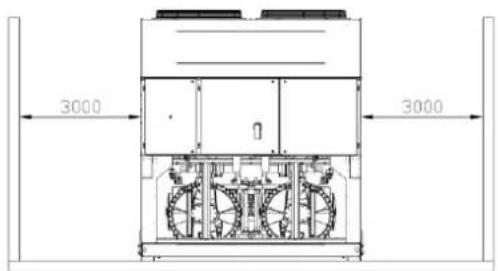

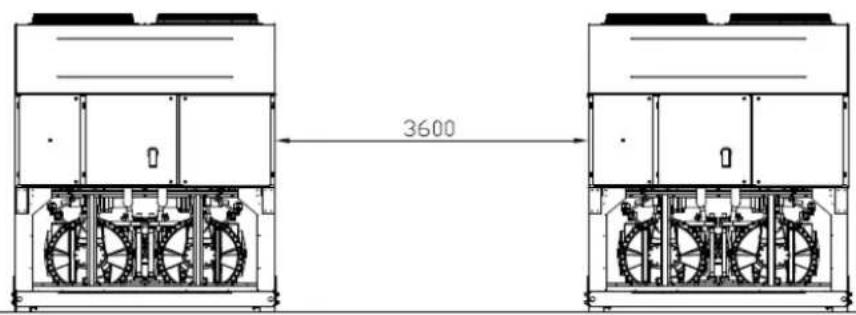

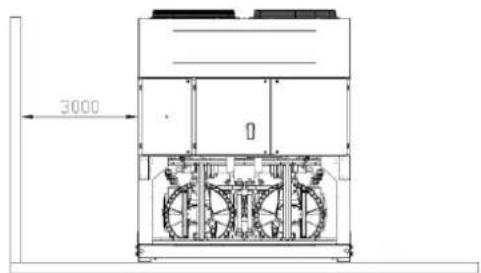

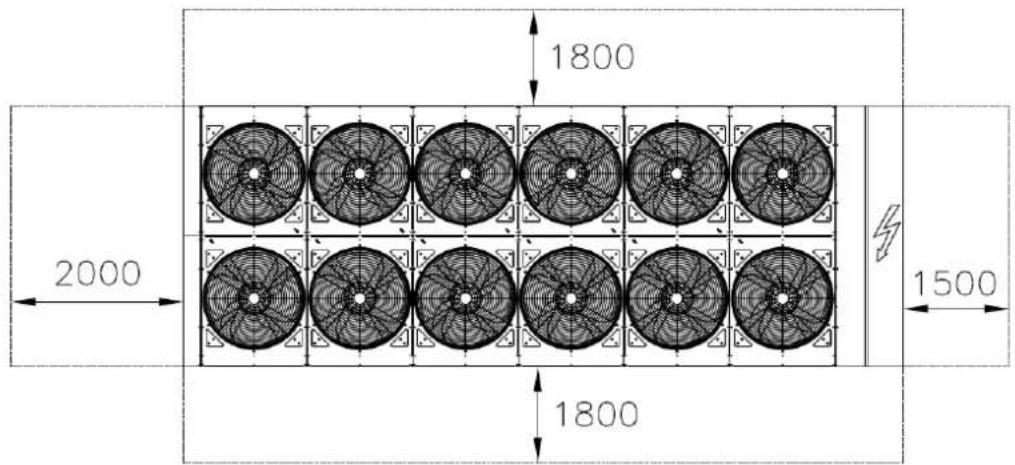

Obrázek 4 - Požadavky minimálího prostoru

8.. Filtr nebo zaifeni, ktere muze odstranit ccastice z kapaliny. Pouziti filtru prodluzije zivotnost evaporatoru a
cerpadla a napomáhá hydraulickému systému udžovat se v lepsich podminkách.
9. Evaporator je vybaven elektrickym opdorem s termostatem, ktery zabezpecuje ochranu proti zamrznuti

D-EIMAC00608-16EU - 158/234

vody pri minimálne teploté prostredi -25°C. Vsechny ostatni vodni trabky/externi hydraulická zařazení systému musi mit zatepleni proti mrazu.

10..Zarifen pro rekuperaci tepla se musi v zimnim obdobi vyprzdnit,Pokud se do hydraulickeho obvodu nepidá smes etylenglykolu v prisluhnem procentuinaln pomru.
11..V priPadé vymény zaftzeni se must cely hydraulicky systém vyprázdnit a yvistit prédtim, než budou namontována nová zaftzeni. Před uvedením nového

zañzeni do provozu se doporučuje vykonat odpovidajci testy a chemické upravy vody.

1. Pokud se glykol prida do hydraulického systému jako prostfedek proti zamrznuti, davejte pozor, ponëvadz privvodni tlak bude nizsí, vykonnost zařizení se sníží a poklesy tlaku budou větsi. Je zapotrebi opétovné seridit všechny ochrannesystémy zařizení, jako zařizení proti zamrznuti a ochrannes zařizení proti nizkému tlaku.
2. Pred izolovanim vodnich trubek se ujistete, ze nedochází k unikum.

Obrázek 5 - Zapojeni vodnich trubek k evaporatoru

EVAP

1. Tlakomer
2. Izolačni ventil
3. Flexibilni konektor
4. Cerpadlo
5. Prutokomer

6. Filtr

7. Tepelna sonda

Obrázek 6 - Zapojeni vodnich trubek k vyměnikumrekuperace tepla

1. Tlakomer
2. Izolačni venil
3. Flexibilni konektor
4. Cerpadlo
5. Tepelná sonda
6. Filtr

Uprava vody

Pred spustēnīm zarīfenī vycistéte vodni obvod. Necistota, vapínik, usazeniny koroze anebo jineho materialu se mžou hromadit uvnit tepelného vyměníku a snizit tak jeho kapacitu tepelné vyměny. Muze dojit i kPoklesu tlaku, ke snizeni prutoku vody. Vhodná upravá vody muze tedy snizit riziko

koroze, eroze, formovani vapniku atd. Odpovidajci a nejvhodnejsi uprava se urc pfmo na miste podle typu systemu a vlastnosti vody.

Vyrobce neodpovida za eventualni skody anebo spatne fungovani zarizeni v dusledku chybejici anebo nevhodné upravy vody.

Tabulka 1 - Akzeptovatelné limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost (mg CaCO3/ l)	< 200
Elektrická vodivost μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1.0
Chloridové iony (mg Cl- / l)	<200		Sulfidové iony (mg S2- / l)	None
Sulfatóvé iony (mg SO4- / l)	<200		Amonné iony (mg NH4+ / l)	< 1.0
Zásaditost (mg CaCO3/ l)	<100		Oxid křemičitý (mg SiO2/ l)	< 50

Ochrana proti zamrznuti reckuperačnich vyměnikù evaporátoru

Vsechny evaporatory jsou vybavené elektrickym opdorem kontrlovanym termostacky, kter y zabepezuje vchodnou ochranu proti zamrznuti pri minimánlé teplote prostředī -25°C. Nicnéne, kromě připadu, kdy jsou výméníky tepla kompletné prždné a cîsté a obsahuji protimrznouci smēs, se mžou použit dodatkové metody proti zamrznutí.

Při projektovani systému se vždy komplexné berou v uvahu dve nebo vice metod ochrany, popsánych nizé:

Staly obeh toku vody uvnitr trubek a yvmniku

• Pridani adekvatniho mnozstvi glykolu do vodniho obvodu.
• Tepelná izolace a dodatkové zahrivani vnejsich trubek
  Vyprazdnéni a yciisteni tepelného wymenu behem zimnlo odobi

Je odpovednosti instalatera a/nebo udrzbare zajistit pouziti metod proti zamrznuti. Ujstete se, aby se vzdty provedli udrzbarske ukony potfnebne pro ochranu proti zamrznuti. Chybejici doprozovani vyse uvedenychPokynu muze zpusorbit poskozeni zaflzeni. Skody zapficinene mrazem nespadaji do zaruky.

Instalace prutokomeru

Pro zajisteni dostatecnheho mnozstvi vody pro cely evaporator je nezbytné nainstalovat na hydraulickem obvodu prutokomér, ktery muze byt umisten na vodnich trubkach na vstupu anebovystupu. Ukolem prutokomeru je zastavit zafrzeni v pripadepreruseni toku vody a chrnut tak evaporator pred zamrzutim.Vyrobce nabizi jako volitelny prvek patficne zvolenyprutokomer.

Tento prutokomér lopatkového typu je vhodny pro externi nepétrzité aplikace (IP67) s prüměrem trubek od 1" do 6".

Prutokomér je vybaven cistym kontaktem, ktery musi byte elektricky pripojeny ke koncovkam, jak je znazorneno na elektrickem schematu.

Prutokomér musi byt nastaven tak, aby mohlzasahnout, kdyz tok vody evaporatoru klesne pod 50% nominalnfo prutoku.

Rekuperace tepla

Podle prani muze byt zaizeni vybaveno i systememrekuperace tepla.

Tento systém se aplikuje pomoci tepelného vyméníku chlazeného vodou, ktery se umistuje na odvodovou hadici kompresoru a pomoci príslusného zařizení, které rīdi tlak kondenzace.

Pro zabezpečeni fungovani kompresoru uvnit své schranky zařizeni pro reckuperaci tepla nemuzou fungovat s vodou o teplote nizínež 28°C.

Projektant zařizení a instalaté chilleru nesou odpověvodnost za dodržovani teto hodnoty (např. použitim ventilu bypass pro recirculaci)

Elektrcké zařizení

Obecne vlastnosti

Vsechna elektricka zapojeni k zafrizeni musi byt v souladu s platnymi predpisiy a normami.

Vsechny ukony instalace, serizeni a udrzby muzev provadet kvalifikovany personal.

Konzultujte specifiké elektrické schéma odpovidajci zakoupenemu zařeni. Pokud se elektrické schéma na zařizeni nenacházi anebo jste jej ztratili, kontaktujte vašeho koncessionné fýrobce, ktery vám zašle kopii.

V pripadesnesrovalostmezi elektrickym schematem a panelem/elektrickymi kabely kontaktujike koncesionafe yrobroce.

Používejte pouze měděné vodice, v opacné měpipadé by mohlo dojt k přehrátne anebo korozi ve styčnych bodech s rizikem následného poskozeni zafizeni.

Aby nedocházelo k pferušeni, kabely fizeni se museji zapajet oddělen od elektrickych kabelu. Za tímtu utelem používejte rozdǐnlé trubice pro vedení kabelú.

Před jakýmkoliv záshem na zařizení otevete hlavní odpojovaci vypinač na hlavní napajeni zařizení.

Kdyz je zafrzeni vypnuto, ale vypinač se nacházi v zavréné pozici, nepouživané okruhy zustanou nicné aktivní.

Nikdy neotvirejte svorkovnici kompresor duiv, nez otevrte hlavni odpojovac vypinač zařizen.

Soucasnost zatiženi monofáze a trifáze a nerovnováha mezi fázemi muzou zpúsobit ztrát smérém k zemi až do 150mA bēhem normalího fungování seriovych zaízeni.

Pokud systém zahrnuje zařeni, ktere zpúsobujу vyssi harmonické (jako VFD a rez faze), muzou ztraty směrem k zemi dosáhnout i hodnoty mnohem vyssi (zhruba 2 Amperu).

Ochrany pro systém elektrického napajeni musi byt Projektovány na záklabé vyse uvedenych hodnot.

Obluha

Odpovédnost pracovnika

Je dulezite, aby pracovnik byl patrione vyskolen a obeznamil se se systemem pred pouzitim zaifzeni. Krome pfecteni teto pfrucky si musi tez prostudovat operacni pfrucku mikroprocesoru a elektrické schema, aby pochopol sekvence uvedeni do chodu, fungovani, sekvence zastaveni a fungovani vsech bezpechnostnich zaifeni.

Bēhem fáze prvnho spustěni zařizení technik, pověřený vyrobcem, je k disposizici opodvědět na jakoukoliv otázku a poskytnout instrukce pro vykonány správních procedur.

Pracovnik si musi zaznamenavat operačnì udaje pro kázěné nainstalované zařizení. Dalá registry se musi věst pro vsechny praviděne servínsi a udržbáfské úkony.

Pokud pracovnik zjistí anománlí anebo neobvkylé operacní podminky, musi konzultovat technickou sluzbu, pověrenou vyrobcem.

Bězná udrzba

Ukony minimálíní bežné udžby jsou vyjménovány v Tabulce 2

Asistence a záruka

Vsechna zafrzeni jsou testovana ve vyrobe a podlehaji zaruce po dobu 12 mesicu od prvniho uvedeni do provozu, anebo 18 mesicu ode dne dodani.

Tyto zaifenbyla projektovana a konstruovana s ohledem na nejvysskvalitativn standard a zabezpeucij leta bezporuchoveho fungovani. Nicmene je dulezite postarat se o patfičnou a pravidelnou udžbu v souladu se vsemi procedurami, uvedenymi v teto prfruce, jakoz i v souladu s dobrymi praktikami vztahujícimi se na udžbu stroju.

Doporučuje se uzavřit smlouv u odžrže se servisinm stfédiskem, opravněnym vyrobcem, aby jest si zabezpecilić učinny a bezproblémový servis díky zkušenosti a kompetenci našeho personalu.

Je tbreba brat v uvahu i fakt, ze zafrizeni si vyzaduje udrzbu i kdyz je jeste v zaruce.

Mëjtne na védomí, Že nesprávné použitzařizení, například mimo svych operacnich limitu anebo chybějici udžrba podlePokynu uvedenych v teto pfrucce, mají za následek zruşeni záruky.

Dodržujte obzvlástě následujici body pro respektovani podminek záruky:

1. Zarizeni nemüze fungovat mimo operacnich limitu
2. Elektrické napájení musi odpovidat limitum napétí a musí byt bez vyskytu harmonickych anebo náhlych zmen napétí.
3. Trifazové napajeni nesmi vykazovat nerovnováhu mezi fázemi vyssi než 3%. Zařazení musi zustat vypnuto, dokud elektricky problem nebude vy'resen.
4. Nedeaktivujte anebo nezrušte Žádné bezpečnostní zařazení, jak mechanické, tak elektrické anebo elektronické.
5. Voda, používána pro plnéni hydraulického obvodu, musi byt cistá a vchodné upravená. Na nejblížsím bodě ke vystupu evaporátoru musí byt nainstalován mechanický filtr.
6. Pokud pri objednávice nebylo dohodnuto jinak, prutok vody evaporatoru nesmí nikdy byt vce jak 120% a mené jak 80% nominálni Kapacity.

Pravidelné povinne kontroly a uvedeni zařizení pod tlak

Zafrzeni pati do kategorie IV klasifikace stanovené Evropskou Smernicí PED 2014/68/EU.

Pro chillery, patrici do teo kategorie, nektere mistni normy si vyzadují pravidelnou inspekci ze strany oprvného servisiho strediska. Ovefte si platné požadavky na misté instalace.

Tabulka 2 - Program bežné udrzby

Seznam úkolù	Týdně	Měsičně (Poznámka 1)	Ročné/Sezó nně (Poznámka 2)
Obecně:
Čtení operacních údajú (Pozn. 3)	X
Vizuální inspekce zařizení pro eventuální škody a/nebo uvolněné		X
Kontrola integrity tepelné izolace			X
Čistěné a nalakování, kde je to nutné			X
Analýze vody (6)			X
Kontrola fungování průtokoměru		X
Elektrické zařizení:
Provečka kontrólnich sekvencí			X
Kontrola opotřebeni počitadla - vyměnit, je-li zapořebi			X
Kontrola správného utažení všech elektrických koncovek - utáhnout, je-li zapořebi			X
Čistěné vinitřka elektrického kontrólniho panelu			X
Vizuální inspekce componentù pro eventuální známky nadměrného zahrťvání		X
Provečka fungování kompresoru a elektrického odporu		X
Měrení izolace motoru kompresoru pomoci Megger			X
Chladici obvod:
Kontrola prítomonosti eventuálních uniků chladiva		X
Vizuální prověrka toku chladiva prostřednictvím inspekčného skla kapaliny inspekčnésklo musí být piné	X
ProvečkaPoklesu tlaku filtru dehydrátoru		X
ProvečkaPoklesu tlaku olejového filtru (Pozn. 5)		X
Analýza vibrací kompresoru			X
Analýza kyselosti oleje kompresoru (7)			X
Čast kondenzátoru:
Čistěnébloků kondenzátoru (Pozn. 4)			X
Provečka správného utažení ventilátorů			X
Provečka zeber bloku kondenzátoru - odstranit, je-li zapořebi			X

Poznámky:
1. Mesični Úkony zahrnuji i Úkony týdenni.
2. Roñúkony (nebo sezónni) zahmují tydenni a mésióni.
3. Operacnfudaje zaizenif se muzou cist denne, s respektovanim yswokeho pozorovacho standardu.
4. V prostriedich se zvy Senou koncentrac f castic ve vzduchu je zapotrebl cistit bloc kondenzatoru casteji.
5. Vymerte olejovy filk, kdyzPokles laku vztahujci se k nemudosahne 2,0 bar.
6. Kontrolujte pitromost eventuinalich Rozpuistemych kovu.
7. TAN (Cslslo celkovych kyselin): ≤ 0,10 : zadny ukon

Mezi 0,10 a 0,19: yměnte protlkyselinové filtrá y zkontrolujte po 1000 provoznich hodinách. Pokračujte ve yjměne filtrú, dokud TAN nenižínež 0,10.

0,19: vyměnte olej, olejoví filtr a dehydrátor oleje. Kontrolujte v praviděhých intervalech.

Duležite informace vztahujici se k použivanému chladivu

Tento vyrobek obsahuje fluorované plyny sklenikového efektu, Nevypoustěte plyny do ozduši.

Typ chladiva: R134a

Hodnota GWP(1): 1430

(1)GWP = Zahirvaci ykon Globalni

Mnozstv chladiva, potrebne pro standardn fungovani zaifen, je uvedeno na identificaim stitku zaifen.

Skutečné množstvi chladiva, nacházejíci se v zařazení, je signalizováno střimbou týčinkou uvnitr elektrického panelu.

V závislo od evropske anebomisti tegslativy je mozné, ze jsou potnebné inspekoe pro zjistovani eventuañich uniku chladiva.

Kontaktujte mistroho prodejce pro dalisi informace.

Pokyny pro továrni a terényni plnéné Jednotky

(Dulezite informace vztahujfc se k pouzivanemu chladivu)

System chlazenif bude naplnen fluorovanymi sklenikovymi plyny.

Nevypoustejte plyny do ozdusi.

1 Na stitek typu chladiva dodanys produktem pouzijte nesmazatelny inkoust a fidte se nasledujicimiPokyny:

Mnozstvichladiva pro kazdy okruh (1; 2; 3)
- Celkové množstvi chladiva (1 + 2 + 3)
- emise sklenikovych plynu vypoctete s pomoci nasledujicho vzorce:

Hodnota GWP chladiva x celkové množstvi chladiva (v kg) / 1000

a Obsahuje fluorované skleníkové plyny
b Cislo okruhu
c Továrni plnéné Jednotky
d Terénni plnene Jednotky
e Mnozstvi chladiva pro kaźdy okruhu (podle poctu okruhu)
f Celkové množstvi chladiva
g Celkové množstvi chladiva (v tovarne a terenu)
h Emise sklenikovych plynuz celkoveho mnozstv chladiva

Vyjadrene jak tony ekvivalenttu CO2

m Typ chladiva

n GWP=Global warming potential - potencial globániho oteplováni

p Sériové cislo Jednotky

2 Vyplény stitek musi byt pripevnyna vnitn stranu elektrickeho panelu.

V závislosti na evropské āmístní legislativě je třeba provadět pravidné kontroly. Kontaktujte místního prodejce pro dalá Informace

OZNÄMENI

V Evropé se vye emise sklenikového plynu z celkového množstv chladiva v systému

(vyárdene jako ekvivalent tun CO_2 ) používa ke stanoveni intervalu udžby.

Vzorec pro vypocet emise sklenikového plynu:

Hodnota GWP chladiva x celkové množstvi chladiva (v kg) / 1000

Použijte hodnotu GWP uvedenou na štítku s informacmi o skleníkovych plynech. Tato hodnota

vycházi ze 4. zpravy o hodocení IPCC. Hodnota GWP zminěná v navodu muže byt zastaralá (tj. muže vycházet z

1. zapravy o hodnoceni IPCC).

Likvidace

Zaifzeni je realizovano z kovovych, plastovych a elektronickych componentu. Vsechny tato casti se muslikvidovat v souladus platnimi mistroimipredispy. Olovene baterie se musi sbirat azaslat do specialno h sberneho strediska.

Olej se musi sbirat azaslat do specialniho sberného strediska.

t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Vyhrazujeme si pravo povadet projektové a strukturalní modifikace v kterémkoli momentu bez předházejího upozoměni. Zobražéní na odlice není zavazújci.

Verze zařizení pro volné chlazení

Zarizeni pro volne chlazeni maji dopinujici civky, ktere se pouzivaj k predchazeni kapaliny vchacejici z konstrukce a zvyuji celkovou ucinost plenim kompresoru dokud se zcela nezastavi jestlze to okolni podminky umozni. Prutok vody lze v priadé, ze okolni venkovni teplota Poklesne pod teplotu vratne vody. odchylit na dalsi civky a to pomoci trojcestného ventilu (nebo dvojestnych ventilu. Zavisio na velikosti chladiciho zarizeni).

Volné chlazení lze aktivovat pomoci spinače QFC nainstalovaného v ovladaciolestei elektrického panelu. Jakmile je volné chlazení aktivováno, fidíci Jednotka fidí obsluhu vodnich ventilu automatický. V rámci systémového filzení lze rovně obsluhou větrákú maximalizovat efekt volnéchlazení.

POZOR

Zajist správné množstv vody/glykolu je zodpovednosti koncového uživatele.

Na poskozeni civek pro volné chlazení zpúsobé zamrznutim se nevztahuje záruka.

POZOR

Pro zajisténi systémoveho prutoku vody nainstalujte prutokové spinače.

POZOR

Abyste predeši poskození civek pro volného chlazení a trubek vyparníku nainstalujte do privodniho potrubi filtracné kos. Filtracné kos musí mit olvory maximálne 0,5 mm.

Existuj dva typf fidicich systemu volnoho chlazenl:

Systém volného chlazení trojcestným ventilem

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Cívy pro volné chlazení
3 Way Valve	Troicestný ventil
EEWT	Tepelná sonda vstrup vody
Evaporator	Výparnik
ELWT	Tepelná sonda vstrup vody

Systém volného chlazení dvojcestným ventilem

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Cívky pro volné chlazení
2 Way Valve	Dvojeestný ventil
EEWT	Tepelná sonda vstup vody
Evaporator	Výparník
ELWT	Tepelná sonda vstup vody

Systemovou vymenu fidi v zavislosti na provoznich podminkach a nastavené hodnote vestavena fidici Jednotka. Mezi zimnim a letnim provozem jsouPoklesy vodni strany ruzne, nasledkem cehoz muze byt prutok vody chladicim zaifzenim ruzny. Vyhodnotte, zda se minimálni a maximálni prutok vody bēhem letniho a zimnlho provozu nacházi v rámci limitu prutoku vody (viz navod k vyrobku).

ORIGINALNE UPUTE SU NA ENGLESKOM JEZIKU

Ovaj priučnik predstavlja važan dokumenat koji pruza podrsku kvalificiranom osoblju ali u on nikojem slucaju ne smije zamijeni isto osoblje.

Zahvaljujemo Vam sto ste kupili ovaj chiller

PAZLJIVO PROCITAJTE OVAJ PRIRUCNIK PRIJE NEGO

U slučaju nepodudaranja podataka ovoj prirucnika i dokumenata na aparaturi, pridrzavajte se onoga što piše u dokumentima na stroju. U slučaju sumnj stip kontakt sa proizvodačevim trgováčkim putnikom/predstavnikom.

POCNETESA INSTALACIJOMI POKRETANJEM OVE CJELINE

NEPRAVILNA INSTALACIJA MOZE DOVESTI DO ELEKTRICNOsvrha ovog priučnika je da instalater ili kvalificirani radnik garantira funkcionira UDARA, KRATKOG SPOJA, ISPUSTANJA, POZARA ILI DRUGIHpravilno pustanje u pogon te odžavanje cjeline bez da se stvori bilo kakav rizik OSTECENJA NA APARATURI ILI DO NANOSENJA POVREDAJude,zivotinje i/ili predmete.

OSOBAMA

OPERATER/TEHNIČAR PROFESIONALAC MORA INSTALIRATDostava cjeline

OVU CJELINU.

POKRETANJE/PUSTANJE U RAD OVE CJELINE MORAJU OBAVITI OVLASTENI PROFESIONALCI KOJI SU OBUCENI TO.

SVE SE AKTIVNOSTI MORAJU OBAVITI U SKLADU SA ZAKONIMA I LOKALNIM PROPISIMA.

APSOLUTNO SE ZABRANJUJE INSTALACIJA I POKRETANJE OVE CJELINE U SLUCAJU DA SVE UPRE TOJE SADRZI OVA PRIRUCNIK NISU BILE JASNE.

U SLUCAJU SUMNJI DA BISTE DOBILI DETALUNJE INFORMACIJE STUPITE U KONTAKT SA PROIZVODACEVI TRGOVACKIM PUTNIKOM/PREDSTAVNIKOM.

Cim cjelina stigne na svoje definitivo odrediste gdje se treba instalirati treba se pregledati kako bi se pronašla eventualna oštecenja. Sve komponente koje su Zavedene i opisane na dostavnici se trebaju pregledati i kontrolirati.

Ako dode do ostecenja cjeline, ne skidajte osteceni materijal i odmah obavijest transportno poduzece o ostecenju te zatrazite pregled ostecene cjeline.

Odmah obavijestite trovackog putnika /predstavnika o ostecenju te posaljite akje moguce slike koje bi mogle biti korisne prilikom pronalaZenja odgovornosti za ostecenje.

V pripade pochybností kontaktujte koncesionára vyrobuču.

1 – Symbol nehoɪ'avého plynu	6 – Symbol elektrického nebezpečenstva
2 – Typ plynu	7 – Upozornenie o nebezpečnom napátí
3 – Üdaje identifikacného štɪtku zariadenia	8 – Upozornenie o utiahnutí káblov
4 – Logo výrobu	9 – Pokyny na zdvihanie
5 – Upozornenie o naplení obvodu vodou	10 - Núdžové zastavenie

Bezpečnost

Zariadenie musi byt'pevne prichytené k podlahe.

Je drolezite dorziavat nasledujuce pouny:

Je prisne zakazane odstranlt vsetky ochranné kryty pohyblivych

Tabulka 1 - Akzeptovatel'né limity kvality vody

pH (25°C)	6,8÷8,0		Celkova tvrdost (mg CaCO3 / l)	< 200
Elektrická vodivost' μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Chloridové iony (mg Cl- / l)	<200		Sulfidové iony (mg S- / l)	Zladne
Sulfátové iony (mg SO42- / l)	<200		Amoniakové iony (mg NH4+ / l)	< 1,0
Zásaditos' (mg CaCO3 / l)	<100		Oxid kremicitiy (mg SiO2 / l)	< 50

Ochrana proti zamrznutiurekuperačnychvymennikov a evaporatóra

Vsetky evaporatory su vybavené elektrickym odporom kontrolovanym temostaticy, ktory zabezpečuje vchodnú ochranu proti zamrznutiu pri minimálnej teplete prostredia -25^ . Jednako, okrem pripadu, kedy su yvymenníky tepla kompletne prázdne a cisté a obsahuju protimrzúcu zmes, sa mozu použit dodatocné metódy proti zamrznutiu.

Vseobecne vlastnosti

Ked'je zariadenie vypnute, ale vypina' sa nachadza v zatvorenej pozicii, nepouzivané okruhy dostanj gednakok aktivne.

Nikdy neotvárajte svorkovnicu kompresorov skor, než otvorfte hlavný odpojovaci vypinač zariadenia.

Súcasné zatażenie monofázy a trojáfy a nerovnóváha medzi fázami možu sposobit straty smerom do zeme až do 150mA poças normalneho fungovania sérovych zariadení.

Tento vyrobok obsahuje fluorované plyny sklenikového efektu. Nevypustajte plyny do ozdušia.

Typ chladiva: R134a

Hodnota GWP(1): 1430

Na detekciu prietoku vody v syste m nainstalujte prietokové spinače s blokovacim zariadenl'm vodneho cerpadla.

POZOR

Do vstupného vodného potrubia jegnotky nainstalujte sitko, aby sa nepoškodili vinutia cievky volného chladenia. Velkost otvorov sitka nesmie byt váčsia ak 0,5 mm.
