Acest manual reprezinta un document de suport important pour trup personalul calificat, dar nu poate sub nici o forma inlocui personalul Inusl.

Multumim pentru ca ati ales acest aparat

CITITI CU ATENTIE ACESS MANUAL INAINTE DE A INSTALA SI A PORNI UNITATEA. INSTALAREA NEADECVATA POATE DUCE LA ELECTROCUTARE, SCURTCIRCUITE, PIERDERI, INCENDII SI ALTE DAUNE APARATURI SAU LEZIUNI PERSOANELOR. UNITATEA TREBUIE INSTALATA DE CATRE UN OPERATOR / TEHNICIAN PROFESIONIST. PORNIREA UNITATI TREBUIE EFFECTUATA DE CATRE PROFESIONISTI AUTORIZATI CARE AU PREGATRIEA ADECVATA. TOATE ACTIVITATILE TREBUIE EFFECTUATE IN BAZA LEGILOR SI NORMELOR LOCALE. INSTALAREA SI PORNIREA UNITATI ESTE STRICT INTERZISA IN CAZUL IN CARE INSTRUCTIUNILE DIN ACEST MANUAL NU SUNT PERFECT CLARE. IN CAZ DE NELAMURIRI, PENTRU INFORMATII SI SFATURI CONTACTATI REPREZENTANTUL PRODUCACTORULUI.

Descriere

Unitatea achizitionata este un "chiller - condensator racit cu aer", este un aparat care a fost gändit pentru a raci apa (sau un amestec de apu ca glicol) intre limitele descrie mai jos. Functionarea unității se bazeazu pe comprimare, condensare si evaporare, in baza ciculului invers al lui Carnot. Componentele principale sunt:

• Compresor cu surub pentru a mari presiunea vaporilor de racire de la cea initială de evaporare la cea finală de condensare.
  Vaporizatorul, unde lichidul de racire la joasa presiune se evapora, racind in acest fel apa.
• Condensatorul, unde vapori la inalta presiune se condenseaza transferand in atmosfera caldura obtinutadin apara racita, datorita unui schimbator de caldurra racitcu aer.
• Valva de expansiune care permite reducerea presiuniti lichidului condensat de la cea de condensare la cea de evaporare.

Informati generale

Toate unitățile sunt furnizate cu scheme electrice, desene certificate, placută de identificare;și DOC (Declaratie de conformitate); acesto documento contin toate datele tehnice ale unității achiztionateși TREBUIE CONSIDERATE PARTE INTEGRATA ESENTIALA A ACESTUI MANUAL

In caz de discrepante intre acest manual si documentele aparatului, consultati documentele furnizate impreuţa cu

aparatul. In caz de neclaritatej contactati representantul producatorului.

Scopul prezentului manual este de a face in aça fel incat operatorul si instalatorul calificat sa garantze instalarea punerea in functiune si intretinerea corecte, fara riscuri pentru personane, animale si/sau obiecte.

Receptia unitatii

De indatá ce unitatea ajunge la destinatar, la locul instalàri trebuie verificata pentru a constata eventuale daune. Toate componentele descrie innota de livrare trebuie verificate si controlate.

Daca unitatea este deteriorata, nu indepartati materialul deteriorat ci cereti imediat daune companiei de transport cerandu-i verificarea unitati.

Comunicati imediat defectul representantului producatorului, trimitand, dacă este posibil, fotografii care pot fi utile in vederea identificari responsabilului.

Defectele nu trebuie reparate pàna cànd nu este realizata inspectá de câtre reprézentantul companiei de transport. Inainte de a instalata unitatea verificati ca modelul si tensiunea electricà indicate pe placùtã sä fie corecte. Responsabilitatea pentru eventuale daune, dupa acceptarea unitàjü ni nu pot fi attribuite producătorului.

Limite operative

Depoziture

Condijile ambientale de depositare trebuie sa respecte urmatoarele limite:

Temperatura ambientală minimă : -20°C

Temperatura ambiental maxima: 57°C

Umiditatea relativama 95% farcondens

Depozitarea la o temperatura inferioroare celei minime poate provoca daune componentelor, in tampce depositarea la o temperatura superioarare celei maxime poate provoca

deschiderea valvelor de siguranta. Depozitarea intr-un ambiente umed, unde se formeazā condens poate provoca daune de componentelor eletrice.

Functionare

Functionarea este permisa intre limitele indicate in Figura 2. Unitatea trebule utilizata cu o capacitate a apei vaporizatorului cuprinsa inte 50% si 140% din capaciatea nominala (in condiiti operative standard).

Functionarea inafara limitelor indicate poate provoca daune unitatii.

In caz de neclarati contactsi representantul producatorului.

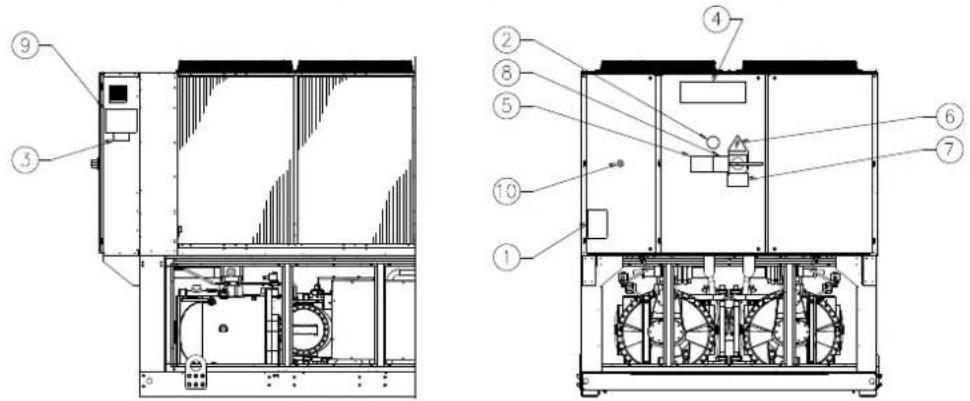

Figura 1 - Descrierea etichetelor aplicate pe tabloul electric (Panoul electric poate fi de doua inaltimi diferite)

• Unitatea trebuie bine fixata la sol.

• Este obligatoriu sa respectati urmatoarele instruetioni:
  Unitatea poate fi ridicata numai utilizand punctele indicate cu galben care se afla pe bază.
  Accesul la componentetele electrice estepermis numai dupa ce ati deschis tabloul principal al unitati si ati intrerupt alimentarea cu energia electrica.

• Este strict interzis accesul la componentele electrice fãrã sã'utilizati o platformã izolanta. Este interzis accesul la componentele electrice in prezena apei si/sau umiditatii.

• Marginile ascuţite ale suprafeţei sectiunii condensatorului pot cauza leziuni. Evitati contactul direct si folositi dispositive de protectie adecate.
• Intrerupeti alimentarea cu energia electrica prin intermediul intrerupatorului principal inainte de a efectua intervenzione de asistenta privind ventilatoarele de racire

D-EIMAC00608-16EU - 189/234

si/sau compresoarele. Nerespectarea acestei reguli poate duce la leziuni grave.

• Nu introduciţi obiecte solide in tuburile de apă in tim pe unitatea este conectălaSYSTEM.
• Pe tubul de apa conectat la intrarea schimbatorului de caldurà trebuie sá fie instalat un filtru mecanic.
• Unitatea este dotata cu valve de siguranta instalate pe laturile de inalta si joasa presiune a circuitului de racire.

Este strict interzisā indepārtarea protectiilor partilor mobile.

In caz de opire neasteptata a unitati, urmati instructjunile aflate in cap. Tabloul de control din manualului de instructiuni care face parte din documentatia aflata in dotarea masinii livrata impreunau cu aceasta utilizatorului final.

Este recomandat sa efectuati operatiile de instalare si intrejinere impreuau cu alte persone. In caz de leziuni accidentale Sau probleme este indicat sa va comporta in felul urmator:

Mentineti-vacalmul

• Apasati butonul de alarmà dacà este prezent la locul instalārì
• Mutati persona accidentata intr-un loc cald, departe de unitate si asezati-o intr-o pozitie comoda.
• Contactati imediat personalul pregatit pentru cazuri de urgenta aflat in cladire sau adresati-va unui centru de prim aiutor.
• Asteptati ca operatori de prim ajutor sa ajunga la locul accidentului, dar nu lasati persona ranita singura.
• Furnizati toate informatjile necessities operatorilor de prim ajutor.

Nu instalati aparatul chiller in zone care ar putea fi periculoase in timpl operatilor d eintretinere, precum platforme fara proteci tau zone care nu respecta normele privind spatiul requisite in jurul chillerului.

Zgomot

Unitatea produce zgomot mai ales din cauza rotatiei compresorilor si ventilatoarelor.

Nivelul de zgomot diferă in functie de model Şi este indicat in documentata masinii.

Dacă unitatea este instalata, folositateși intreținută in mod adecvat, nivalul de emisie sonora nu necessities nici un disposizitiv de proteție special care sa functioneze in continuu lengă unitate.

In caz de instalare in situatu deosebite privind sonorizarea, ar putea fi ncesara instalarea unor dispositive pentru atenuare zgomotului.

Mutare si ridicare

Nu loviti snu scuturati unitatea in timpul incarcari/descarcari din vehiculul de transport. Impingeti sau tragei unitatea numai de bazazFixati unitatea in interiorul vehiculului de transport pursuant ca sa nu se miste provocand daune. Faceti astfel incat nici un element al unitai sau ca dain timpul incarcari / descarcari.

Toate unitătile sunt doate cu puncte de ridicare indicate cu galben. Numai acesto puncte pot fi folosite pentru a ridica unitatea, aça cum este indicat in Figura 3,

Folosi distantiere pentru a impiedica deteriorarea bancului de condensare. Positionati-le deasupra grilajelor ventilatoarelor la o distanța de cel putin 2.5 metri.

Funiile si barele folosite pentru ridicare trebuie sa fie suficient de rezistente pentru a sustine unitatea in perfecta siguranta. Verificati greutatea unitati pe placuta de identificare a acestea.

Unitatea trebuie ridicata cu cea mai mare atentjie si grijaj, respectand instructjunile privind ridicarea aflate pe etichetra. Ridicatu unitatea foarte incet, jinand-o in pozijie perfect orizontala.

Asezare siansamblare

Toate unitàtile au fost proiectate pentru folosirea in exterior, pe balcoane sau la sol, cu conditia ca in zona inconjuràtoare sà nu existe obstacole care pot reduce fluxul de aer la baterile de condensare.

Unitatea trebuie instalata pe fundati robuste si perfect nivelate. Daca unitatea este instalata pe balcoane sau acoperisuri, ar putea fi nevoie sautilzi grinzi pentru o mai bună distribuire a greutatii.

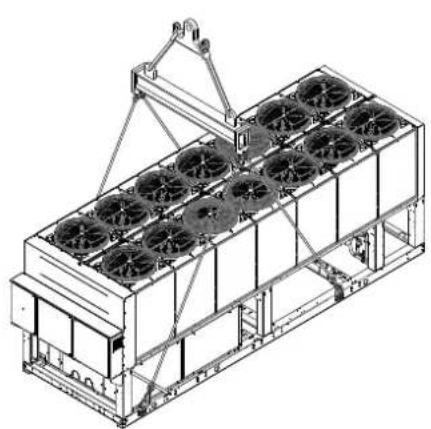

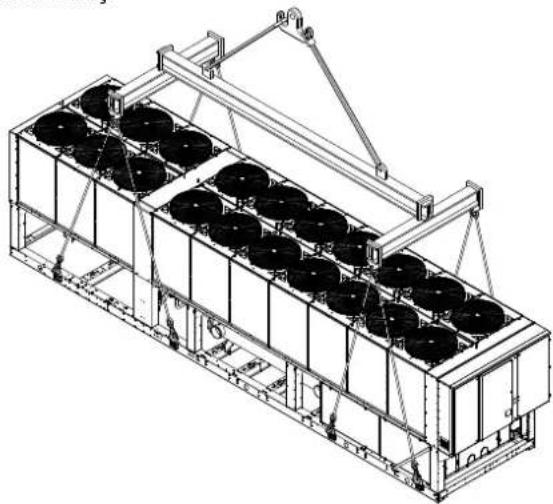

Figura 3 - Ridicarea unitàjii
Unitate cu 2 compresoare

Unitate cu 3 compresoare

In cazul instalarii la sol, trebuie furnizata o bază din ciment rezistent, cu grosimea minimă de 250mm și latimea mai mare decât cea a unității, astfel incât baza sa poță sustînge greutatea unității.

Dacă unitatea este instalataă in locuri ușor accesibile personelorși animalelor, este indicat sa instalati grilaje de proteție pentru sectiunile condensatoruluiși compresorului.

D-EIMAC00608-16EU - 190/234

Pentru a garanta prestati optime la locul de instalare, respectati urmatoarele instructiuni si luati urmatoarele precautii:

Evati recircularea fluxului de aer.

• Asigurati-va cā nu existā obstacole care impiedica fluxul corect de aer.
• Asiguratj fundatji rezistente si solide pentru a reduce zgomotul si vibratiile.
• Nu instalati unitatea in medii cu mult praf pentru a evita contaminarea baterilor cu murdarie.
• Apa din system trebuie sā fié intotdeauna curata, iar toate urmele de ulei sau rugina trebuie curata. Pe tubul de intrare al unitàti trebuie instalat un filtru mecanic de apa.

Cerinte minime de spatiu

Este important sa respectati distantele minime pe alla tunitile pentru a guaranta o ventilatie optima a baterilor de condensare.

Cand decideti locul de asezare al unita, luai in considerare urmatorii factori pentru a garantan un flux de aer adecvat:
Evitati recircularea aerului cald
Evitaji alimentarea insufficienta cu aer a condensatorluii racit cu aer.

Ambele conditi pot duce la cresterea presiunii condensului, care duce apoia reducea deficiente energetice si a capacitatei de racire.

Fiecare parte a unitàti trebuie sà fie accesibila pentru a efectua operatiţi de intrejinere după instalare. Figura 3 indica spatui minimISRacar.

Nu trebuie sá existe obstacole in calea incarcarii verticale cu aer.

Dacă unitatea este inconjurata de pereti sau obstacole care au aceeași finalime ca si unitatea, aceasta trebuie sa fie instalata la o distanța mai mare de 2500mm. Dacă acesste obstacole sunt mai inalte, unitatea trebuie sa fie instalata la o distanța mai mare de 3000mm.

Daca unitatae este instalata fara a respecta distantele minime indicate pentru pereti si/sau obstacole verticale, acest fapt poate duce la o combinatie de recirculare a aerului cald si/sau

alimentarea insufficienta a condensatorului racit cu aer care poate genera reducerea capacitatei si efficientei.

In orice caz, microprocesorul va permite unitati adapatarea la noile conditi de fonctionare punand la dispositje capacitatea maxima disponibla in anumite circumstante, chiar daca distanta laterala este inferioarae celei recomandate, cu exceptia situatie in care conditile operative influenteaza asupra sigurantei personalului Sau unitati.

Cand doua sau mai multe unitati sunt azeate una langa alta, este indicat sa respectati o distanla de cel putin 3600mm intre bazele condensatoarelor.

Pentru alte soluti, adresati-va reprezentantului producatorului.

Protectia sonora

Cánd nivelul de emisie sonora necessities un control special, trebule sa fiti foarte atenti pentru a izola unitatea de baza sa aplicandin mod adevat elemente antivibratii (elemente furnizate ca si optionale). Tuburile flexible de legatură trebue instalate si pe legaturile hidraulice.

Tuburile de apa

Tuburile trebuie sa realizze un numar cat mai redus de curbesi de schimbbari verticale de directie. In acest fel costurile de instalatie sunt reduse iar prestatilile sistemului sunt mult mai bune.

Sistemul hidraulic trebuie sa aiba:

1. Montaje antivibratii pentru a reduce transmisia vibratilor asupra structurii.
2. Valve de izolare a unitati hidraulice in timpul operatilor de asistenta.
3. Indicator de debit.
4. Dispositiv de aérisire manuai sau automat in punctul cel mai inalt al systemului, si un systeme drenare in punctul cel mai de jos.
5. Vaporizatorul si dispositivul de recuperare al caldurii nu trebuie sā se aflé in punctul cel mai inalt al systemului.
6. Un disponitiv adecvat care sa poata mentine simulul hidraulic sub presiune (bazin de expansiune etc.)
7. Indicatori di presiune si temperatura a apei care asistā operatorul in timpul operatijlor de asistentà si intretinere.

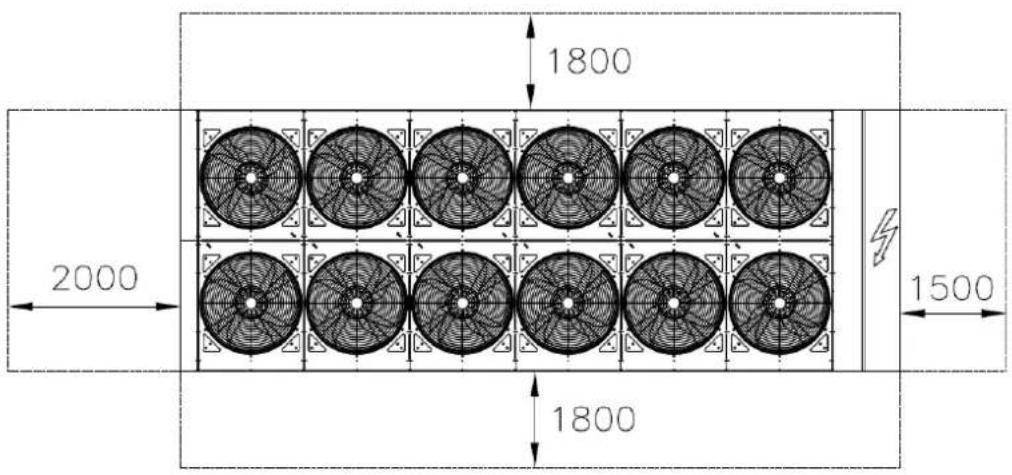

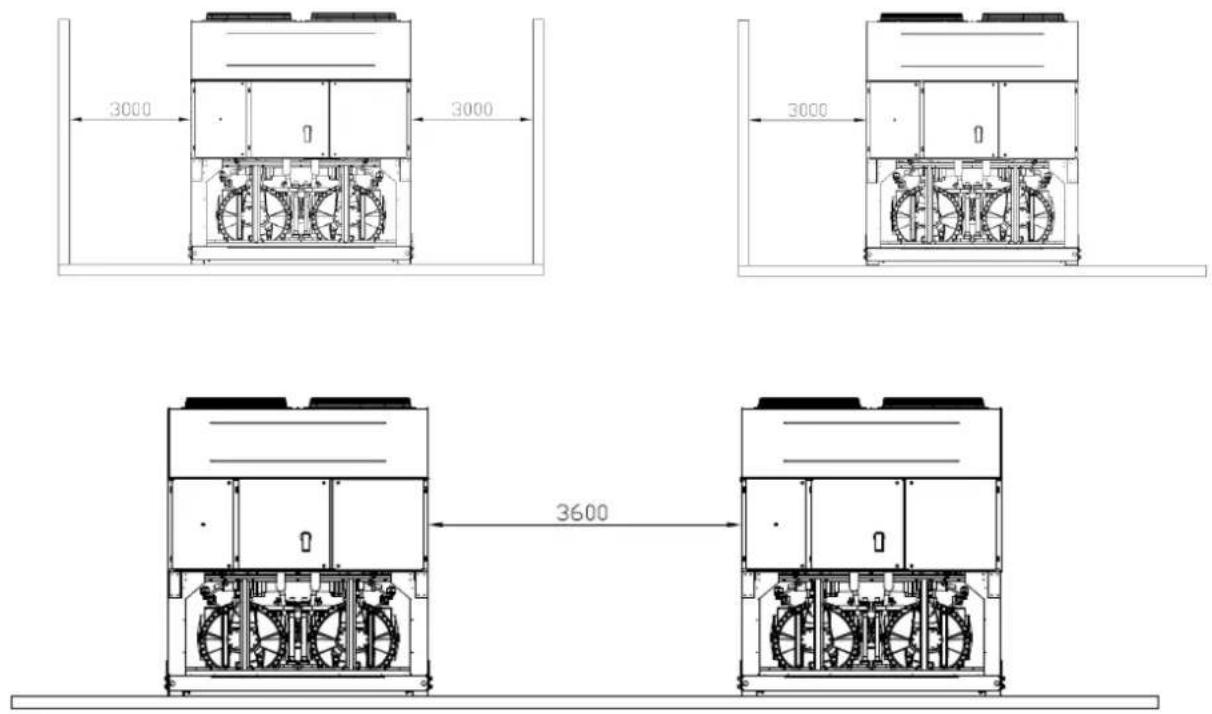

Figura 4 - Cerinte minime de spatiu

1. Un filtru sau un disposizitiv pentru reducerea particelelor din lichid. Folosirea unui filtru creste durata de viata a pompei contribuind la mentinerea in bune conditii a systemului hidraulic.
2. Vaporizatorul are o rezistenta electrica, un termostat care garantează proteția impotrivă congelarii apei la o temperatura ambientala minimă de -25^ . Dar, toate celelalte tuburi de apă si dispositivile hidraulice externe trebuie protejate impotrivă inghețului.

3. Apa din dispositivul de recuperare al caldurii trebuie sa fie golita in timpul iernii, cu exceptia situatiei in care se adauga un amestec de etilen glicol in concentratie adecvatà

4. In cazul inlocuirii unitatii, intregul system hidraulic trebuie golit si curatat inainte de a instalala noua unitate. Inainte de a porni noua unitate, este recomandata efectuarea unuor teste regulate si tratamente chimice adecvate ale apei.

5. Daca glicolul este adaugat in systemul hidraic ca si protectie impotrivta ingheului, fiti atenici ca presiunea de aspiratie sa fie mai mica, prestatile unitati vor fi inferioare iar caderile de presiune mai mari. Toate sistemele de protectie ale unitati, precum antigelul si protectiile impotrivta joasei presiuni vor trebui reglate din nou.
6. Inainte de a izola tuburile de apa controlati sa nu existe pierderi..

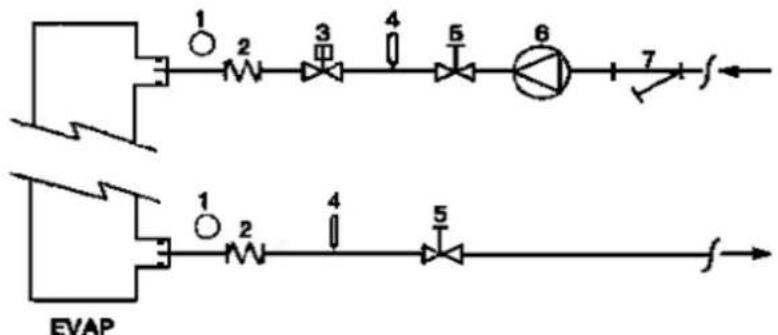

Figura 5 - Conectarea tuburilor de apa la vaporizator

1. Valva de izolare

2. Pompã

3. Filtru

4. Manometru

5. Conector flexibil
6. Indicator de debit
7. Sondä de temperatura

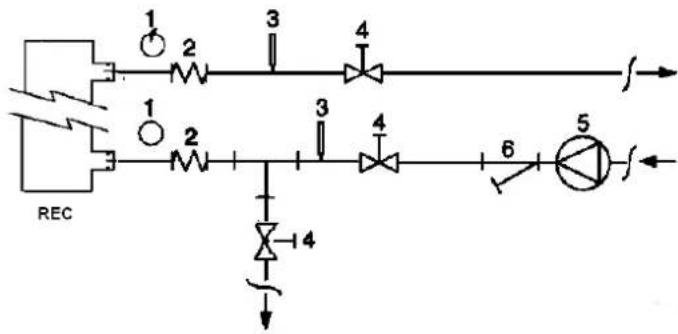

Figura 6 - Conectarea tuburilor de apa pentru schimbautoarele de recuperare a caldurii

1. Manometru

2. Valva de izolare

3. Conector flexible

4. Pompã

5. Sondá de temperatura

6. Filtrui

Tratarea apei

Inainte de a pune in functiune unitatea, curatai circuitul de apa. Murdaria, calcarul, resturile datorate corodarii si alte materiale care se pot acumula in interiorul schimbatorului de caldurad reducand capacitatea de schimb termic a acestua. Poate duce si la reducerea presiunii, reducand fluxul de apa. Treatmental adevat al apei poate reduce riscul de corozione,

eroziune si formare a calcarului etc. Tratamentul adecvat al apei trebuie stabilit local, in functie de tipul sistemului si
characteristiclor apei.
Producatorul nu este responsabil de eventuale daune sau
defecte ale aparatului datorate lipsei sau tratamentului
neadecvat al apei.

Tabel 1 - Limite acceptabile ale calitatei apei

pH (25°C)	6,8÷8,0		Duritate totalã (mg CaCO3 / l)	< 200
Conductivitate electrică μS/cm (25°C)	<800		Fier (mg Fe / l)	< 1,0
Ion clorurã (mg Cl- / l)	<200		Ion sulfurã (mg S2- / l)	Niciunul
Ion sulfurã (mg SO4- / l)	<200		Ion amoniu (mg NH4+ / l)	< 1,0
Alcalinitate (mg CaCO3 / l)	<100		Siliciu (mg SiO2 / l)	< 50

Protectie antiinghe a schimbatoarelor de recuperare si a vaporizatorului

Toate vaporizzatoare sunt dodate cu o rezistenta electrica
contolata din punct d evedere termostatic, care furnizeaza o
protection impotrivita ingheului la temperaturi minime de -25^ Totusi, pot fi utilizate alte metode impotrivita ingheului, cu
exceptia situatiej in care schimbatoarele de caldur a sunt
complet goale si curatate cu solutie de antigel.
In momentul proiectarii sistemului, sunt considere doua sau
mai multe metode de protectie, describe mai jos:

• Recircularea continua a fluxului de apa in interiorul tuburilor si schimbatoarelor
• Adagarea unei cantità adevate de glicol in circuitul de apà.
• Izolarea termica si incalzirea suplimentara a tuburilor expuse
• Golirea Şi curatarea schimbatorului de caldură in timul anotimpurilor reci.

Este de datoria instalatorului si/sau personalului responsable cu intretnerea locala, sa facă in asă fel incăt sa fie utilize metodele impotriva inghețului. Asigurată va că sunt efectuate operatile de intretnere adecate privind proteția impotriva inghețului. Nerespectarea indicaților duce la defe cate ale unități. Daunele provocate de ingheț nu sunt acoperite de garantie.

Instalare indicator de debit

Pentru a garantan un flux de apa suficient in tot vaporizatorul, este necessar sa instalati un indicator de debit in circuitul hidraic care poate fi asezat pe tuburile de apa la intrare si la iesire. Scopul indicatorului de debit este de a opri unitatea in cazul in care este intrerupt debitul de apa, evitand congelarea vaporizatorului.

Producatorul ofera, optional, un indicator de debit adevat care a fost selectat in acest scop.

Acest indicator este de tip paletă este adecovat pentru aplicazioni continu in exterior (IP67) cu diametrul tuburilor de la 1" la 6". Indicatorul de debit este dotat cu un contact curat care trebuie conectat electric la terminalele indicate in schema electrică. Indicatorul de debit trebuie calibrat astfel incât sa intervânca SND fluxul de apă al vaporizatorului coboară sub 50% din capacitatea nomină.

Acest system este creat cu un schimbator de calduraracit cu apa aflat pe tubul de evacuare a compresorului si un disposizit de gestiune al presiunii de condensare.

Pentru a garanta functionarea compresorului in interiorul protectiei sale, unitatea de recuperare al valori nu poate functiona cu temperatura apei sub 28^

Projecṭantul instalăteiși instalatorul aparatului chiller au responsabilitatea de a garanta respectul acesti valori (ex. folsind o valva bypass de recirculare).

Instalataelectrica

Informati generale

Toate conexiunile elecrice ale unitati trebuie efectuate in conformitate cu legile si normele in vigoare. Toate activitatie de instalare, gestionare si intretinere trebuie efectuata de catre personal calificat. Consultatu schema electrica specifica a unitati cmparate.Daca schema electrica nu se aflimpreunacu unitatea sau a fost pierdut,contacta reprezentantul producatorului care va va trimite o copie. In caz de differente intre schema electrica si tabloul/caburile elecrice, contacta reprezentantul producatorului.

Folositi doar conductori din cupru, alfel se poate produce supraiczirea si coroziunea punctelor de legatura cu riscul de a produce defectiuni la unitate.

Pentru a evita interferentele, toate cablurile de comanda trebuie legate separat de celee electrice. Pentru aceasta utilizes pasaje electrice diferite. Inainte de a efectua asistenla

unitàti, intrerupeti alimentarea cu energia electrică de la intrerupătorul principal aflat pe tabloul de comanda.

Cand unitatea este oprita dar intrerupatorul de deconectare este in positie Inches, circuitele nefolosite vor fi oricum active. Nu descideti niciodata compresoare inaine de a descide intrerupatorul de deconectare generala a unitati.

Contemporaneitatea sarcinilor mono si trifazice precum si dezechilibrele intre faze pot duce la pierderi la pamant pana la 150mA in timpul functionarii normale a unitajlor din series. Daca unitatea cuprinde dispositive care genereaza armonice superioare (precum VFD si taieri de faz), pierderile pot fi mult mai mari (circa 2Amperi). Protectiile systemui de alimentare cu energia electrica trebuie sa fiie proiectate in baza valorilor mentionate mai sus.

Functionare

Responsabilitätes operatorului

Este esentia ca operatorul sa aibao o pregatire profesionala adecvatata ssa cunoasca bine systemul inaine de a folosi unitatea. Inafara de lectura acestui manual, operatorul trebui s studieze manualul operativ al microprocesorului si schemaelectrica,pencu aintelege secventele de pornire, functionarea sic secventele de oprire, precum sifunctionarea dispositivel de siguranta.

In timpul fazei d epornire initiae a unitati, un tehnician autorizat de catre producator estla dipozita cumparatorului pentru a raspunde oricaror intrebari si a va oferi instructiuni corecte privind modul de fonctionare.

Operatorul trebuie sa aiba o inregistrarea a datelor operative pentru ficare unitate instalata. O alta inregistrare trebuie pastrata si pentru activitate periodice de intrejinere si asistentă.

Dacă operatorul observă conditi de fonctionare anormale sau neobisnuite, trebuie să consulte serviciul tehnic autorizat de către producațur.

Intreinere de rutina

Activité minime de intretinere sunt enumerate in Table 2

Asistentà si garantie limitate

Toate unitàtile sunt testate in fabrica si garantate 12 luni de la prima punere in functiune sau 18 luni de la furnizare.
Aceste unitàti au fost construite respectand cele mai inalte standarde calitative, garantand ani de fonctionare fara defectiuni. Totusi, este important sa asigurat o intretinere periodica adecvata conform procedurilor din acest manual si bunelor practici de intretinere a masnililor.

Este indicat sā semnati un contract de intretinere cu un serviciu autorizat de câtre produçator pentru a garantà o fonctionare EFFICIÀ fāră problema, datorità experientéiși competentei personalului nostru.

Trebuie luat in considerare faptul ca unitatea are nevoie de intrejinere si in timpul perioadei de garantie.

Trebuie tinut cont de faptul ca folosirea neadecvata a unitatii, de exemplu peste limitele sale operative, Sau lipsa activitajlor de intretinere asha cum este indicat in prezentul manual, duce la anulare garantiei.

Respectați următoarele indicatorii mai ales pentru a respecța limitele garantiei:

1. Unitatea nu poate functiona peste limitele specifiee
2. Alimentarea cu energie eletrica trebuie sa fie intre limitele de tensiune, sa fie lipsita de armonice Sau schimbbari neastepate de tensiune.
3. Alimentarea trifazica nu trebuie sa prezinte dezechlibre intre faze mai mari de 3% .Unitatea trebuie sa fie opritapana cand problemele electrice nu au fost rezolvate.
4. Nu dezactivati si nu anulati nici un dispositiv de siguranta, fie el mecanic, electric sau electronic.

5. Apa fositosita pentru amplerea circuitului hidraulic trebuie sa fie curata si tratata in mod adecuvat. Filtrul mecanic trebuie sa fie instalat in locul cel mai apropriat al intrarii vaporizatorului.

6. Capacitatea apei vaporizatorului nu trebuie sa fie mai mare de 120% Sau mai mică de 80% fată d ecapacitatea nominală, decăt dacă există alte specifică.

Controale periodice obligatorii si pornirea aplicatiilor sub presiune

Unitătile sunt incluse in categoria IV a clasificârii stabilite de Direcțiva Europeană PED 2014/68/UE.

Pentru aparatele chiller incluse in această categorie, unele norme locale cer inspectia periodica de caret o agente autorizata. Verificati cerintele in vigoare la locul instalarii.

Tabel 2 - Program de intreitridente de rutina

Lista activitàților	Săptamânal	Lunar (Nota 1)	Anual / sezonler (Nota 2)
General:
Citirea datelor operative (Note 3)	X
Inspecția vizivă a unității pentru a observa eventuale daune și / sau defe cate		X
Verificareia integrității izolăței termice			X
Curățarea și vopsirea atunci cănd este necesar			X
Analiza apei (6)			X
Controlul modului de functiònare al indicatorului dedebit		X
Instalața electrică
Verificareia secventațelor de control			X
Verificareia uzurii contactorului - înlocuiți dacă este necesar			X
Verificareia fixări terminalelor electrice - strângeți dacă este necesar			X
Curățarea interiorului tabloului electric			X
Inspecția vizuală a componentelor pentru eventuale semne de supraîncălzire.		X
Verificareia modului de functiònare a compresorului și a rezistentei electrice		X
Măsurareia izolăței motorului și compresorului folosind aparatul Megger			X
Circuitul de răcire:
Controlul existenței unor pierderi de agente de răcire		X
Verificareia debitului agentului de răcire prin geomul de inspectie visUALă a lichidului - geomul de inspectie trebuie să fie plin.	X
Verificareia scăderii presiunii filtrului de uscare		X
Verificareia scăderii presiunii filtrului de ulei (nota 5)		X
Analiza vibratților compresorului			X
Analiza acidității compresorului (7)			X
Secțiunea condensatorului:
Curățarea componentelor condensatorului (Note 4)			X
Verificareia fixări corecte a ventilatoarelor			X
Verificareia plácilor condensatorului - îndepărtatași dacă este necesar			X

Note:
1. Activité lunare le includ pe cele sáptámânale.
2. Activité anuale (sau deinceput de anotimp) le includ pe cele saptamanale si lunare.
3. Valorile operative ale unitati pot fi citite zilnic respectand standarde de observatie.
4. In medii cu concentraie mare de particele transporte pe cale aerului, poate fi necessitiesa curataea mai des a condensatorului.
5. Inlocuii filtrul de uei cand scaderea de presiune atinge 2,0 Bar.
6. Controli prezena metalelor dizolvate.
7. TAN (Numar total de acizi): ≤ 0,10 : nici o actjune

Intre 0,10 sì 0,19: inlocuiī filtrele antiacid sì controlij din nou dupa 100 de ore de fonctionare. Continuati sā inlocuij filtrele pāná cánd TAN scade sub 0,10.

0,19: inlocuţi uleiul, filtrul de uleiși deshidratorul de ulei. Verificati la intervale regulae.

Informati importante privind aparutul de racire in folosinta

Acest produs contine gaze fluorurate cu efect de sera. Nu eliberati gazul in atmosfera.

Tip agent de racire: R134a

Valoare GWP(1): 1430

(1)GWP = Potential de Incalzire Globala

Cantitatea de agent de racire necessities pour functionarea standard este indicata pe tabla de identificare a unitati.

Cantitatea de agent de racire efectiva incarcata in unitate este indicata pe traversa argintie din interiorul tabloului electric.

In baza legislatiei europene si locale in vigoare, pot fi necesare inspectii periodice pentru a identifica eventuale pierderi de agent deracire.

Instructiuni pentru incarcarea unităților in fabricași la locatie

(Informati importante privind agentul de racireutilizat)

Sistemul de răcire va fi incârcat cu gaze cu efect de sera fluorurate.

Nu eliberati gazul in atmosfera.

1 Completati cu cerneală indelebilă eticheta de incârcare cu agent de răcire furnizata impreună cu produsul, conform instruetiunilor:
- incarcarea cu agent de racire a ficarui circuit (1; 2; 3)
- incarcarea totala cu agent de racire (1 + 2 + 3)
calculati emisiile de gaz cu efect de serautilizand urmatoarea formula: Valoarea GWP a agentului de racire x Incarcarea totala cu agent de racire (in kg) / 1000

a Contine gaze fluorurate cu efect de sera.

b Numar circuit

e Incarcare cu agent de racire pentru filcare circuit (in conformitate cu numarul de circuite)

f Incarcare totala cu agent de racire

g Incarcare totala cu agent de racire (Fabrica + Locatie)

h Emisie de gaze cu efect de sera a cantitatii totale de agent de racire incarcate exprimata ca echivalent al tone de CO2

m Tip agent de racire

n GWP = Potential de incañzire globala

p Numar de série al unitàti

2 Eticheta completata trebuie lipita in interiorul panoului electric.

In baza legislatiei europene si locale in vigoare, pot fi necesare inspectii periodice pentru a identifica eventuale pierderi de agent de racire. Adresati-va agentului local pentru mai multe informatii.

ANUNT

In Europa, emisia de gaze cu efect de sera a cantitatj totale de agent de racire incarcata in system (exprimata ca echivalent al tone de CO_2 ) este utilizesa pentru a determinina intervalele de intreinere.

Urmati legislata aplicabila.

Formulae nptu calularea emisiilor de gaze cu efect de sera:

Valoarea GWP a agentului de racire x incarcarea totala cu agent de racire (in kg) / 1000

Utilizati valoarea GWP mentionata pe eticheta gazelor cu efect de sera. Această valoare GWP se bazează pe al 4-lea rapport de evaluare IPCC. Valoarea GWP mentionata in manual ar putea fi depăşită (de ex. bazata pe al 3-lea rapport de evaluare IPCC)

D-EIMAC00608-16EU - 196/234

Adresati-vaagentului localpourumai multineinformatii.

Eliminare

Unitatea est compusadin elemente metalice,plastice silelectronice.Toate aceste parttrebuie eliminate in baza normelor locale in vigoare.

Baterile cu plumb trebuie adunate si trimise centrelor de colectare a deseurilor.

Unleiul trebuie adunat si trimis centrelor de colectare a deseurilor.

Ae t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Producui rai asumr responsabitea penta eutale daene sate duirte in sensul laro al temenului derivate sae leata de utizare a suu interretarea acestu manua.

Ne rezervam dreptul de a aduce modificari de proiect sau strucurale, in once moment, fara preaviz. In consecinla imaginea de pe coperta are caricat indicativ.

Versiune unitate cu racire libera

Unitàile cu racire libera au bobine suplementare utilizezate pentru a raci anticipat lichidul provenind din cladire si pentru a spori eficienta generala prin evacuarea compresoarelor pana cand acestea se opresc complet dacá incest lucru este permis de conditile meteo. Fluxul de apa poate fi dirijat catre bobinele suplementare in cazul in care temperatura externa scade sub temperatura apei de retur, prin supapa cu trei cai (sau prin doua supape simple. Depinde de marimea chiller-ului).

Operatiunea de racire libera poate fi activata prin intrerupatorul QFC instalat in sectiunea de control a panoului electric. Dupa activarea functiei de racire libera, sistemul de control al unitai gestioneazaa automat functionarea supapelor pentru apa. Sistemul controeazaa de asemenea functionarea ventilatoarelor, sporind la maxim efectul de racire libera.

ATENTIE

Instalația de apă TREBUIE umplută cu procentul corect de apă și glicol.

Este răspunderea utilizatorului final să asigure procentul corect de apă / glicol.

Deteriorarea bobinelor de răcire liberă, produsă de ǐngheț, nu este acoperită de garantție.

ATENTIE

Instalați intrerupătoare de flux pe conexionile pompeler de apă pentru a detecta fluxul de apă al systemului.

ATENTIE

Pentru a preveni deteriorare area bobinelor de răcire liberăși ațevilor evaporatorului, instalatiș o sită la țeava de admisie a apei, a unității. Sita trebuie să iabă o plasă cu ochi de maxim 0,5 mm.

Acestea sunt douà tipuri de system de control al raciri libere:

Sistem de racire cu supapacu 3cai
EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Bobine cu răcire liberă
3 Way Valve	Supapă cu 3 că
EEWT	Sondă temperatură apă intrare
Evaporator	Evaporator
ELWT	Sondă temperatură apă iesire

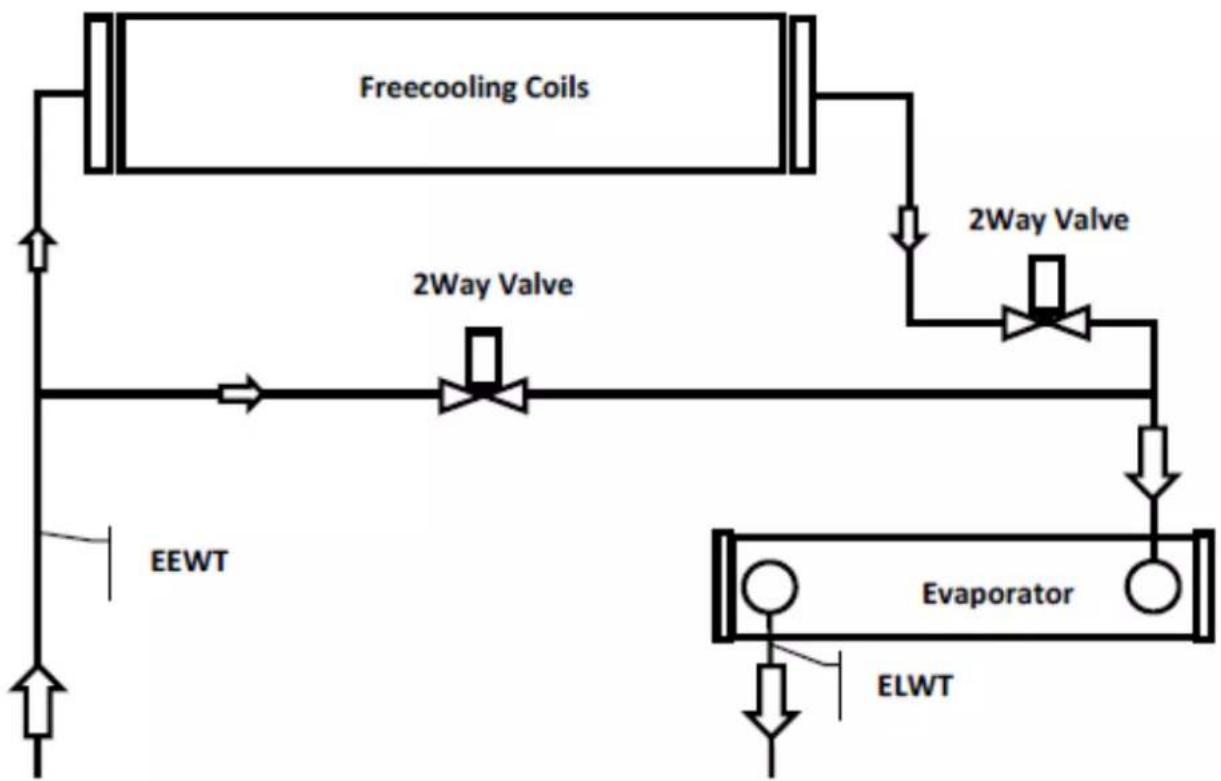

Sistem de racire cu supape cu 2 cal

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Bobine cu răcire liberă
2 Way Valve	Supapă cu 2 căi
EEWT	Sondă temperatură apă intrare
Evaporator	Evaporator
ELWT	Sondă temperatură apă ileșire

Comutarea systemului este controla prin intermediu systemul de control incorporat al unita, in functie de conditile de operare si de valoarea prescrisa. Scaderile presiunii apei sunt diferite in timpul iernii si in timpul verii, in consecinta fluxul de apa in chiller poate fi diferit. Verificati ca fluxul minim si maxim de apa, intre fonctionarea pe temp de vara si pe temp de iarna, sa se afle in limite fluxului de apa (consultati manuall produsului).
