BRUKSANVISNING EWAD810C-PR DAIKIN

Emottagning av encheten

Identification av etiketten

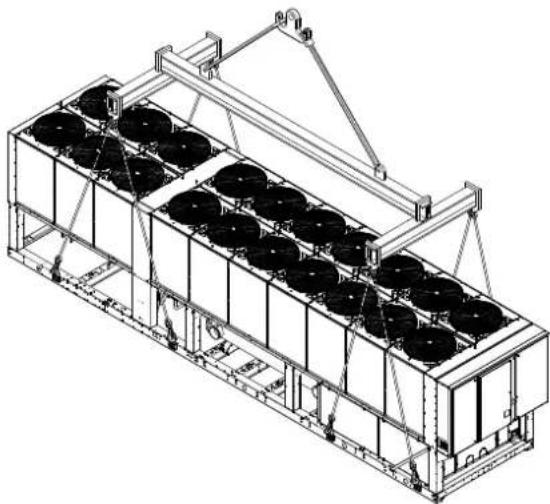

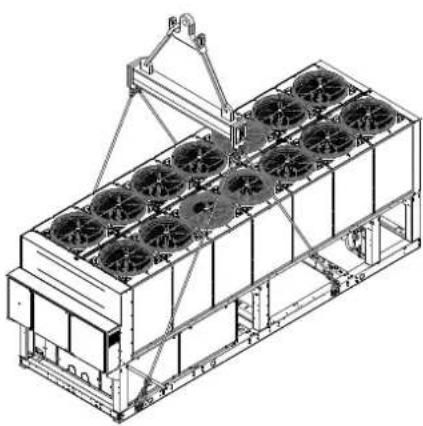

Figur 3 - Lyftning av encheten
2 kompressorenhet

3 kompressorenhet

For installation pa marken kravs en motstandskraftig cementbas med e tjocklek pa minst 250 mm och storre bredd an ehetens. Denna bas maste kunna bara ehetens vikt.

Viktig information rorande kylmedlet som anvands

Denna produit innehaller fluorerad vaxthusgas. Slapp inte ut gas i atmosfaren.

Typ av kylmedel: R134a

Varde GWP(1): 1430

(Viktig information rorande kylmedlet som anvands)

Kylmedelssystemet laddas med fluorerade vaxthusgaser.

Slappinteutgasiatmosfaren.

Takk for at du valgte var kjøler

LES NOYE GJENNOM DENNE VEILEDNINGEN FOR ENHETEN INSTALLERES OG ANVENDES. EN UEGNET INSTALLASION KAN FORE TIL ELEKTRISKE STOT, KORTSLUTNING, LEKKASJE, BRANN ELLER ANDRE SKADER PA UTSTYRET, SAMT PERSONLIGE SKADER. ENHETEN MA INSTALLERES AV EN FAGLERT OPERATOR/TEKNIKER. ENHETENS OPPSTART MA UTFORES AV EN AUTORISERT OG OPPLERT INGENIOR. ALLE INNGREP MA UTFORES I OVERENSSTEMMELSE MED LOKALE LOVER OG REGELVERK. DET ER STRENGTH FORBUDT A INSTALLERE OG Å SETT ENHETEN I DRIFT HVIS IKKE ALLI INSTRUKSJONER SO ER OPPFORTI DENNE VEILEDNINGEN ER KLARE. TA KONTAKT MED PRODUSENTENS SELGER HVIS DU ER I TVIL OG HAR BEHAV OF RAD OG INFORMASION.

Beskrivelse

Enheten du har kjopt er en "luftkjolt chiller", en maskin som er laget for á kjole ned vann (eller en blanding av vann og glykol) innenfor de grenser som beskrives senere i veiledningen. Enhentens funksjon baserer seg pa dampkompresjon, kondensasjon og evaporasjon etter en omvendt carnotprosses. Hoveddelene er de folgende:

• Skruekompressor for a Øke kjoledampens trykk fra evaporasjonstrykk til kondensasjonstrykk
• Evaporator, hvor lavtrykskjolevaksken fordamper og pa denen maten kjoer ned vannet
• Kondensator, hvor hoytrykksdampen kondenseres og slipper varmen fjernet fra det nedkjolte vannet ut i atmosfaren, takket vaere en luftkjolt varmeveksler.
  -Ekspansjonsventil som gjør det mulig a redusere den flytende kondensens trykk fra kondenstrykk til fordampningstrykk.

Generell informasjon

Alle enheter leveres sammen med koplingsskjema, godkjente tegninger, navneplate. og DOC (Samsvarserkkaering); disse dokumentene innehmer alle tekniske data for enheten du har kjopt og MABETRAKTESOM EN INTEGRERENDE OG VESENTLIG DEL AV DENNE VEILEDNINGEN

Hvis det forekommer ulikheter mellom/DDne veiledningen og utstyrets dokumenter, vennligst referer til dokumentene pa selve maskinen. Ta!. kontakt med produsentens selger hvis du er i tvil.

Denne veledningen er laget for at installmenten og den kualifiserte operatoren skal kinne utfore en riktig installasjon, drift og vedlikehold av encheten,uten fare for personer, dyr og/eller gjenstander.

Nar man mottar encheten

Enheten ma insiperes for a kontrollere om det finnes eventuelle skader med en gang den ankommer installasjonstedet. Alle bestanddeler som beskrives i fraktbrevet ma insiperes og kontrolleres.

Hvis enheten er skadet m am/DDE t fJrere det odelagte materialet, men oyeblikelig rapportere skaden til transportbyraet og be dem insipere enheten.

Send oyeblickelig en rapport om skaden til produsentens selger. Eventuelle Bilder av skaden vil vare nyttige for a finne frem til ansvarlige. Skaden ma ikke repareres for transportbyræts representant har inspisert enheten.

För man installerer erhehen ma man kontrollere at modellen og den elektriske spenningen tilsvarer dem som er oppfört pa merkeplaten.

Produnten kan ilke holdes ansvarg for eventuelle skader som oppdages etter at enheten er godtatt.

Belastningskapasitet

Lagring

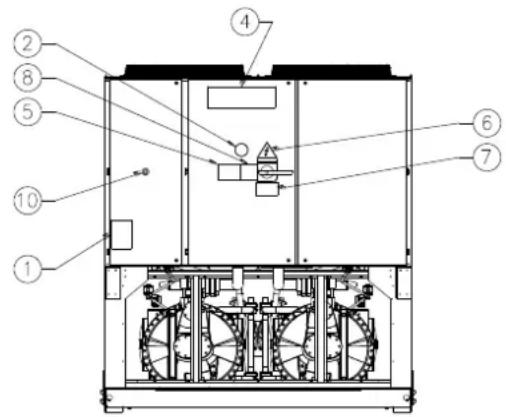

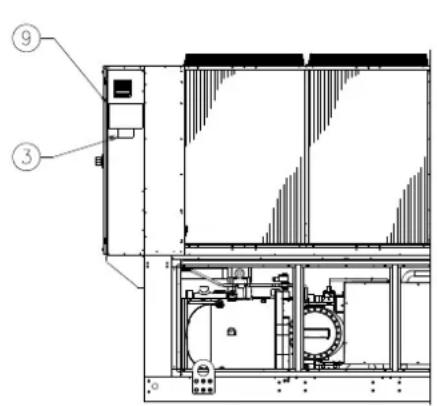

Figur 1 - Beskrivelse av etiketter som er festet pa det elektriske panelet
(Den elektriske panelet kan vare av to forskjellige hoyder)

Identifisering av etikett

1 - Symbol for参加会议的股东	6 - Symbol for elektrisk fare
2 - Type gass	7 - Adversel om farlig speffenning
3 - Data for enhetens navneplate	8 - Adversel om stramming av kabler
4 - Produsentens logo	9 - Løfteinstrukturer
5 - Adversel for papylling av vann i kretsen	10 - Nædstopp

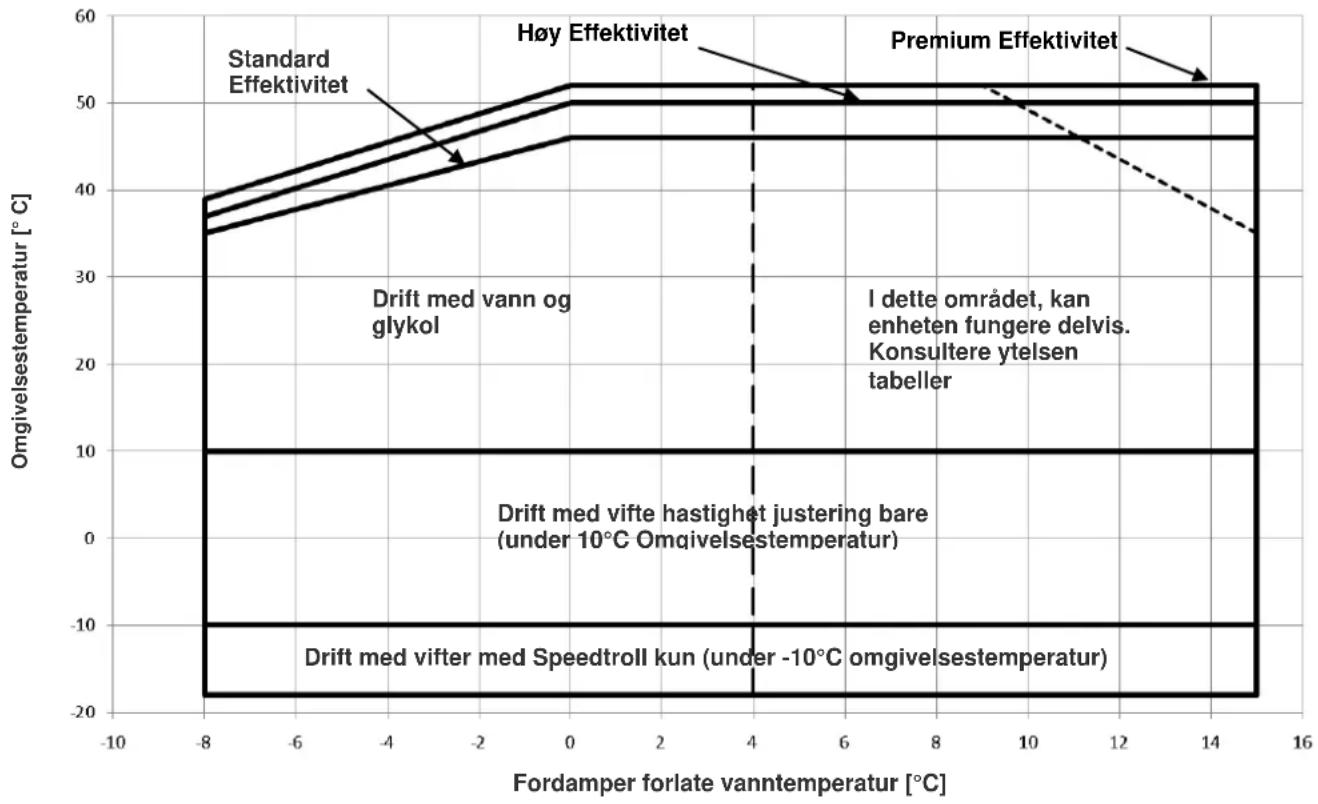

Figur 2-Belastningskapasitet

Sikkerhet

• Enheten kan kun loftes giennom loftepunktene som er merket med gult og som er festet til delve basen.
  Det er forbudt a narme seg de elektriske bestanddelene uten at man forst har apnet hovedbryteren og skrudd av stromforsyningen.
  Det er forbudt a nærme seg de elektriske bestanddelene uten a bruke en isolert platform. Ikke kom i nærhen av elektriske bestanddeler hvis det finnes vann og/eller fuktighet.
• Skarpe kanter og kondensatorseksjonens overflate kan forarsake skader. Unnga direkte kontakt og bruk egnet verneutstyr.
• Skru av strammen giennom hovedbryter for det utfores vedlikehold pa kjolevifter og/eller kompressorer. Manglende overholdelse av denne reglen kan medfor alvorlige personlige skader.
• Ikke foraste gjenstander inn i vannledningene nar enheten er koblet til systemet.
• Installer et mekanisk filter på vannledningen som er koblet til varmevekslerens innlop.
• Enheten er utstyrt med sikkerhetsventiler. Disse er installert på kjolekretsens sider for hoytrykk og lavtrykk.

Hvis enheten stopper uventet opp, ma man folge henvisningene som er oppfert Ka nKontrollpanelets brukerveiledning, og som er en del av enhetens faste dokumenter levert til endelig bruker.

Man anbefaler på det sterkeste at installationsj og vedlikehold utfores med andre personer til stede. I tilfelle ulykker aller problemer, ma man forholde seg til folgende: Forbl rolig

• Trykk på alarmknappen hvis det finnes en i installationslokalet
• Flytt den skadede Personen til et varmt sted, langt vekke fra encheten og i en hvilende posisjon
  -Ta oyeblickelig kontakt med forstehjelpsmannskap til stede i lokalet aller legevakt
• VentSAMENmedden skadede personen til hjelpen ankommer
• Gi all不同程度 information on redningsmannskapet

Unngä installere chiller i omrader som kan vare farlige nár det utfores vedlikehold, som for eksempel plattformer uten brystvern uller rekkverk uller omrader som ikke overholder ndvendig krav om plass rundt chiller.

Stoy

Enhetens stoykommen hovedsakelig fra kompressorenes og vifthenes rotasjon.

Stoyniva tilsvarende haver modell er oppfert i salgsdokumentet. Hvis enheten installereres, drives og vedlikeholds pa riktig mate, gjør ikke stoynivaet det nodvendig a anvende spelisielle vern for a jobbe kontinuelerig i naerheten av dette uten fare. I tilfelle installasjoner med spelisielle stoykrav, kan det vare ndvendig a installere en lyddemper.

Bevegelse og løfting

Unngä stot og/eller risting under lasting/lossing fra transportmiddel og handtering. Ikke skubb eller dra i enheten fra andre steder enn grunnrammen. Sorg for a feste encheten nár den befinner seg innate i transportmiddelet sik at den ikke bevegeler på seg og blir skadet.Pass pa at ingen av enchentens deler faller av under transport erler lasting/lossing.

Alle enheter er utstyrt med loftepunkt merket med gult. Det er kun tillatt a anvende disse punctene nár encheten skal loftes, som vist i nedenfor.

Bruk loftestenger for a unnga skade pa kondensatoren.

Plasser disse minimum 2,5 meter over grillristen.

Bäde løfterep og avstandsstykker mæ ∀ere solide nok til á talse enheten pa en sikker mæte. Kontroller enhetens vekt pa navneplaten.

Man ma vare svart forsiktig og oppmerksom nar enheten loftes og folge instruktjone som er oppfart pa etiketten; lott enheten sakte opp og hold den perfekt horisontalt.

Plasserig og montering

Alle encheter er laget for en utvendig anvendelse, enten pa balkonger eller direkte pa bakken, forutsatt at installasjonsomrade er fritt for hinder som kan redusere luftstrommingen til kondensatorbatteriet.

Enheten ma installeres pa en robust og helt flat grunn; hvis enheten installeres pa en balkong ell er et tak, kan det vare ndvendig a anvende vektfordelende berebjelker.

Enhet med 2 kompressorer

Hvis encheten installeres pa bakken har man behov for et solid betongunderlag pa minst 250 mm og som har en storre overflate enn delve encheten. Underlaget ma vare i stand til a bare enchets vekt. Hvis encheten installeres pa steder som erlett tilgengelige for personer dyr, rader man til a instalere gitter som vemer kondensatoren og kompressorens sekjoner.

For a garantere best mulig effektivitet pa installasjonsplassen, ma man falgte forskrittene og instruksjonene som er oppfart under: - Unnga resirkulering av luftstrom.

Forsikre seg om at ingenting hinderl Luftstrommen.
- Sørg for et sterkt og solid underlag slick at øgså støy og vibrasjoner reduseres.
For a redusere muligheten for at kondensatorbatteri blir tilsmuset, ma ikke encheten installereres i miljo som er spesielt støvete.
Vannet i systemet ma vare veldig rent og alle spor etter olje og rust ma fjernes. Installer et mekanisk filter pa enhetens rroledning innlop.

Minste krav til avstand

Det er veldig viktig at man overholder minimums avstand pa alle enheter Kun pa dette maten oppnär man en perfekt ventilasjon for kondensatorbatteriene.

Unnga resirkulering av varm luft Unnga utilstrekkelig luftiforsel til den luftkjote kondensatoren.

Begge vilkár kan forársake en økning av kondenseringstrykke. Dette vil igjen före til en redusert energieffektivitet og kjolekapasitet.

Alle enhancesider ma vare tilgengelige for a utfoe vedikeholdsinngrep etter installasonen. Figur 3 viser minste krav til plass.

Enhet med 3 kompressorer

Hvis encheten installers uten at man overholder anbefalte minimums avstander fra vegger og/eller vertikale hindre, kan det forekomme en blanding av resikulering av vam luft og/eller utilstrekkelig lufttitorsel til ogen luftkjolte kondensatoren. Dette kan fore til redusert kapasitet og effektivitet.

Uansett vil mikroprossensoren gjore det mulig for enheten a tilpasse seg nye driftsvikar og gi maksimal kapasitet under tiljengelig forhold, selv om avstanden er mindre enn anbefalt. Dette gjelder违法犯罪 fiksjonstabilitet.

Nár man plasserer to ellere flere enheter ved sider av hverandre, rader man til a oppretholde en avstand pa minst 3600 mm melom kondensatorbankene.

Vennligst ta Kontakt med produsentens selger for andre Isnninger.

Lydvern

Nár lydniváét er sá hóyt at man har behov for spesielle kontroller, má man vare svært nøye nar encheten isoleres fra basen ved hjelp av egnede vibrasjönshindrende elementer (levert som tilleggusstyr). Det rma ögsa installereres fleksible forbindelser på hydrauliske koblinger.

Vannledninger

Rorledningene ma ha et lavest mulig antall buer og minst mulig vertikale retningsender. Pa donne maten reducedes installasjonskostnadene betraktelig og systemets prestasjon forbedres. Vannsystemet bor vare utstyr med:

1. Vibreringshindrende montering for a redusere overfaringen av vibrasjoner til strukturene.
2. Isolerende ventilar for a isolere enheten fra vannsystemet under serviceinngrep.
3. Stromningsvakt.:
4. Manuell ell automatisk utluffing ved systemets hoyeste punkt; dreneringsanordning ved systemets laveste punkt.
5. Hverken evaporator aller anordning for varmegjenvinning ma vare plassert ved enhetens hoyeste punkt.
6. En egnet anordning som klarer a oppretholde det hydrauliske systemet under trykk (ekspansjonsbeholder, osv.).
7. Målere for vanntemperatur og trykk som hjelper operatoren under service- og vedlikeholdsinngrep.

D-EIMAC00608-16EU - 124/234

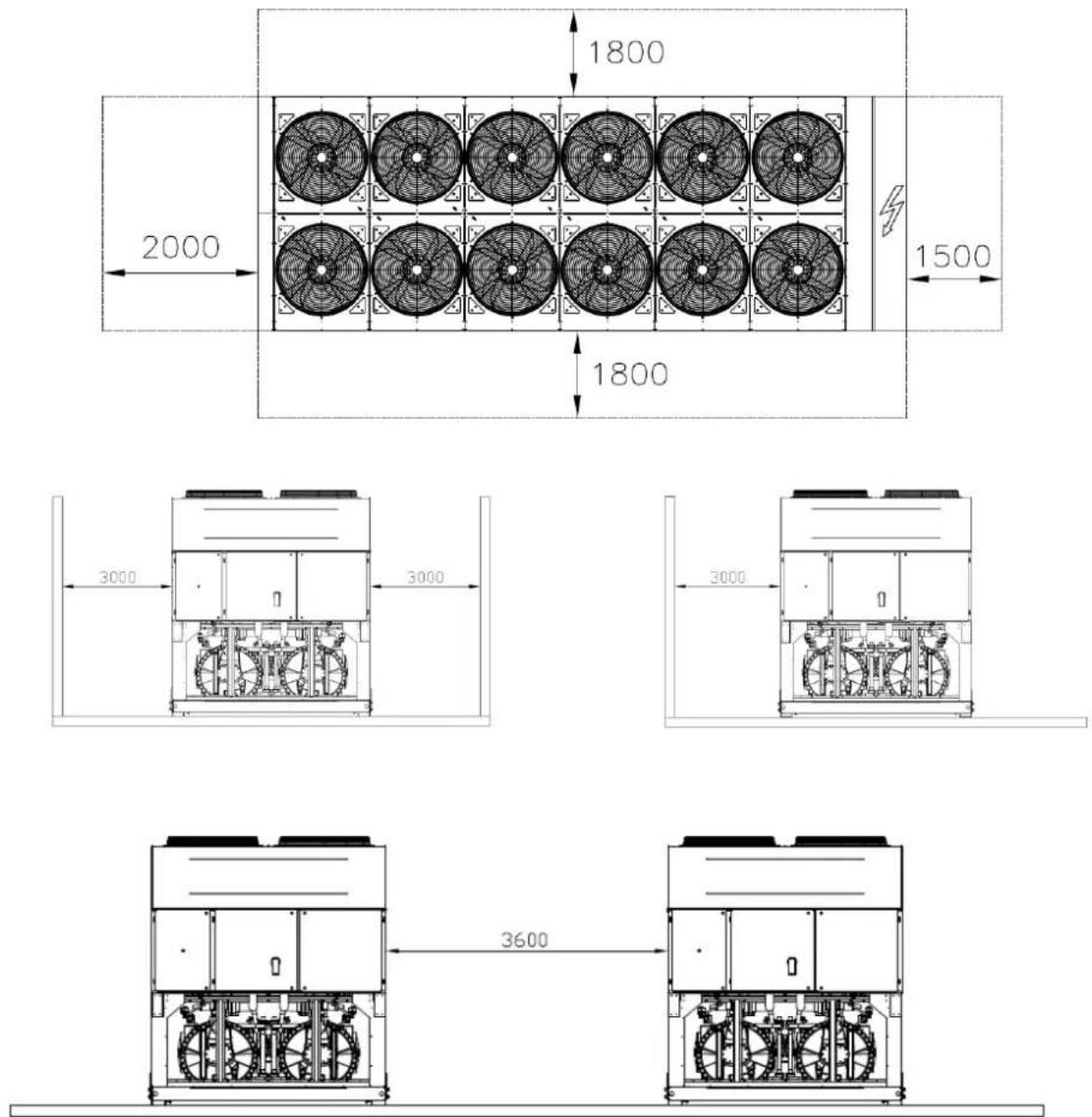

Figur 4 - Minste krav til avstand

1. Et filter aller en anordning som kan fjeme partikler fra vaesken. Anvendelsen av et filter forlenger evaporatorens og pumpens levetid og hjelper til med a holde vannsystemet i en bedre tilstand..

2. Evaporatoren har en elektrisk motstand med en termostat som 12 garanter at vannet ikke fryser ved temperaturer på helt ned til -25 °C. Alle andre vannledninger/anordninger utenfor,enheten ma derfor vernes mot frost.
   10 Anordningen for varmegejenvinning ma tommas for vann under vintersesongen, med minre man fyller pa en egnet prosentandel metB. etylen glykol i den hydrauliske kretsen.

3. Hvis man bytter ut encheten, ma hele vannsystemet tommes og rengjores for man installerer den nye encheten. Man rader til a utfere regulaere tester og riktige kjemiske behandlinger av vannet for den nye encheten startes opp.
   Hvis man har fyt glykol i vannet for à hindre at dette fryser, má man vare oppmerksom pa at sugetrykkev vaere lavere. Enheten vil yte minde og tap av vantrykk vil vare storre. Alle enhetens vernesystem, som frostvæsken, og lavtrykksvern ma reguleres pa nytt.

For man isoler vannedingene ma man kontrollere at det ici finnes lekkasje.

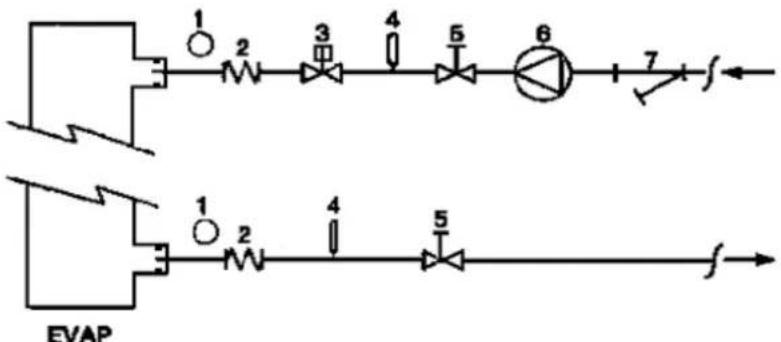

Figur 5 - Forbindelse av vannledninger for evaporator

1. Manometer
2. Fleksibelt forbindelsessesstykke
3. Strömningsvakt

4. Temperaturfølser

5. Avstengningsventil

6. Pumpe
   7.Filter

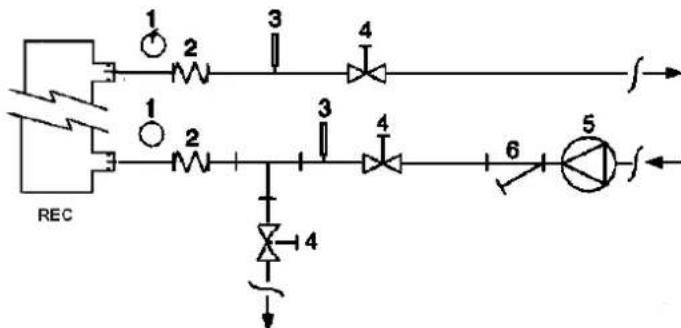

Figur 6 - Forbindelse av vannledninger for vekslere for varmegjenvinning

För man aktiverer encheten ma vannkretsløpet renses. Skit, kjelstein, korrosjonsavfall og andre materialer kan samle seg innate i varmeveksleren og reduse dens kapasitet nr det gjelder varmeveksling. Det kan øgsa forekomme trykktap, med reduset vannstrømning som folge. En skikkelig vannbehandling reduserer derfor faren for korrosjon, erosjon,

kjelstein, osv. Hvilken vannbehandling som egner seg best avhenger av type system og egenskapene til vannet hvor encheten anvendes.

Produsenten kan/DDke holds ansvarlig for skader pa erer en eventuell feilfunksjon av utstyret grunnet en feil erer uegnet behandling av vannet.

Tabell 1 - Akseptable grenser for vannets kvalitet

pH (25 °C)	6,8÷8,0		Total hardhet (mg CaCO3 / l)	< 200
Elektrisk ledningsevne μS/cm (25 °C)	<800		Jern (mg Fe / l)	< 1.0
Klorid-ion (mg Cl- / l)	<200		Sulfid-ion (mg S2- / l)	None
Sulfat-ion (mg SO42- / l)	<200		Ammonium-ion (mg NH4+ / l)	< 1.0
Alkali (mg CaCO3 / l)	<100		Silika (mg SiO2 / l)	< 50

Frostvern for evaporator og varmevekslere for gjenvinning

To eller flere av vermemetodene som beskrives under bør tas i detraktning nár man prosjekterer systemet i sin helhet:

Vedvarende sirkulering av vannstromning innate i ledninger og vekslere
- Tillegg av en tilstrekkelig meldge med glykol innate i vannkretsløpet
- Ekstra varmeisolasjon og oppvarming av utsatte vannledninger
- Tømming og rengjöring av varmevekslerene under vinteresengen

Det er installatoren og/eller den lokale vedlikeholdsteknikerens ansvar á forsikre seg om at ovennevente metoder mot frost blir anvendt. Forsikre seg om at egnet form for frostvern blir opprettholdt hele tiden. Manglende overholdelse av de ovennevnte instruksjonene kan fere til at enheten skades. Frostkader dekker ikke av garantien.

Installasjon av stromningsvakt

For a garantere en tilstrekkelig gjennomstromning av vann i evaporatoren, er det uunnvarelig a installere en stromningsvakt pa vannkretslopet. Stromningsvakten kan installereres bade pa vannledningens innlop og utlop. Stromningsvakten er laget for stoppe enheten his vannstrømningen opphorer, og pa dette maten beskytte evaporatoren mot frost.

Produsenten tilbyr som ekstrautstyr en stromningsvakt valgt nettopp for dette.

Denne typen strømningsvakt, med skovl, egner seg for anvendelser utendors med hard drift (IP67) og en ränd diameter på 1" til 6". Strømningsvakten er utstyr med en ren kontakt som mA kobles elektrisk til tinkoblingspunkter som indikeres i kopingsstkjema.

Strömningsvakten må stilles sik at den griper inn nár evaporatorensvannströmming er lavere enn 50% av nominell gjennomströmningsmengde.

Varmegjenvinning

Enhetene kan etter onske utstyres med et system for varmegjenvinning. Dette systemet bestar av en vannkjoft varmeveksler plassert pa kompressorens utlopsr or en dedikert styring av kondenseringstrykket For a kinne garantere at kompressoren inne i dens omslag fungerer, ma enheter med varmegjenvinning ha en vantemperatur pa minst 28^. Anleggets planlegger og chillers installer har som ansvar a soge for at denne verdien overholds (feks. ved a anvende en resirkulerende bypass-ventil).

Elektrisk system

Generelle spesifikasjoner

Alle elektriske forbindelser til enheten ma utfores i overensstemmelse med gjeldende lover og regelverk.

All ingrep for installations, drift og vedlikehold ma utfores av kvalifisert personell.

Referer til det koplingsskjema som tilhør den enheten du har kjopt. Hvis tilhørende koplingsskjema ikke er til stede på enheten, eller har gatt tapt, vennligst ta kontakt med produsentens selger, sik lik han/hun kan sende en kopi.

Hvis koplingsskjema ikke stemmer overens med det elektriske panelet/kablene, vennligst takontakt med produsentens selger.

Bruk kun strømledere i kopper. Dette for Å hindre en eventuell overoppvamng og korrosjon i kopingspunktlene, med ødeleggelse av encheten som følge.

For a unnga interferens ma alle kontrlledninger kobles separer fra stromkablene. Bruk ulike elektriske gjennomlp for a oppna dette.

For man utforer et hviket som helst vedlikhold pa encheten ma man apne den generelle skillebryteren pa enchetens hovedforsyning. Nar encheten er av, men skilbryter befinner seg i lukket posisjon, er kretsene somlke er i bruk likevel aktvert.

Man ma aldri apne kompressorenes klemmebrett for man har apnet enhances generelle skilebryter.

Under normal drift avienne serien med enheter kan samtidighet av enfaset og trefaset last, somt ubalanse mellom faser, forarsake jordtap mot bakken pa opptil 150mA

Hvisenheten inkluderer anordninger som forarsaker store oversvingninger (som VFD og fasekutt), kan jordtapet mot bakken oke til Svert hove verdier (cirka 2 Ampere).

Stromforsyningsystemets vem ma prosjekteres med tanke pa de 8vennevnte verdiene.

Funksjion

Operatorens ansvar

Det er absolutn ndvendig at operatoren er riktig oppleert og gjor seg kjent med systemet fer han/hun tar enheten i bruk. I tillegg til a lese gjennom veiledningen ma operatoren ogsa studere mikroprossessorens driftsveiledning og koplingskjema, slik at han/hun forstar oppstartsekvens, drift, stopsekvens og hvordan alle sikkerhetsanordninger fungerer.

Under enhetens inledende fase for oppstart vil en av produsentens autoriserte teknikere vare tilgengelig for á svare på eventuelle spørsmå log for á qi instruktionser angäende en riktig prosedyre for drift.

Operatoren ma holoe rapport over alle driftsdata for hver installerte enhet. Operatoren bor ogsa fore rapport over alle periodiske vedlikeholds- og service-inngrep.

Hvis operatoren legger merke til unormale eller uvanlige driftsvilkar, mamhan/hun ta kontakt med teknik service autorisert av produsenten.

Lopende vedlikehold

Hoyst nadvendige vedlikeholdsinngrep er oppfort i Tabell 2.

Service og begrenset garanti

Alleenheterertesti fabrikken og har en garanti pa 12mandeder etter.
1. forsteoppstart ether 18 mandeder fra leveringsdato.

Disse enhetene er prosjektet og laget i overensstemmelse med hoy kvalitetsstandard for a garantere flere ar med feilfiri drift. Det er likevel viktig at man sorger for egnet og periodevist vedlkeley, i overensstemmelse med alle prosedyrer som er oppfert i denen veiledingen og etter gode regler naret det gjelder vedlikelihood utfort pa maskiner.

Vi anbefaler pa det sterkeste at det stipuleres en vedlikeholdskontrakt med et servicesenter autorisert av produsenten. Pa dette maten garanteres man en effektiv og problemfiri service, takket vere vare ansattes fagkunnskap og erfaring.

tMan ma ogsa ta i betraktning at enheten har behov for vedlikehold ogsa.
funder garantien.

Husk pa at en uegnot drift av enheten, som for eksempel utenfor dennes.
driftsgrener erer manglende veledirkohl i forhold til hva som er oppfert in
denne veiledningen, vil fore til at garantien oppherer.

Overhold spesielt falgende punkter for a overholde garantiens grenser:

1. Enheten kan/DDke fungere utover spesifiserte grenser.
2. Den elektriske kraftforsyningen ma befinne seg innenfor spenningsgrensene og uten harmoniske eller uventede endringer.
3. Den trefasede krafforsyningen ma违法犯罪 ha en ubalance mellem fasene som overgar 3% . Enheten ma vare av helt til eventuelle elektriske problemer er lost.
4. Ingen av sikkerhetsanordningene ma deaktiveres aller annulleres. Dette gelder bade mekaniske, elektriske og elektroniske vern.
5. Vannet som anwendes for à fylle opp vannkretsløpet ma vaere rent og behandlet på en egnet mæte. Et mekanisk filter ma installeres vedpunktet som befinner seg naemest evaporatorens innlop.
6. Med minre annet ble avtalt under ordren, ma evapratorens gjennomstrømningsmengde aldri ære pa mer enn 120% og minre enn 80% av nominell gjennomstrømningsmengde.

Obligatoriske periodiske kontroller og oppstart av apparater under trykk

Enhetene gär inn under kategori IV i klassifisierungen som stabiliseres av det Europeiske Direktiv PED 2014/68/EU.

Enkelte lokale forskritter krever at kjolere som tilhorer deutsche kategorien utsettes for en periodisk inspeksjon av et autorisertirma. Vennligst kontroller hvilke forskritter som gjores gjeldende pa installasjonsstedet.

Tabell 2 - Program for lopende vedlikelihood

Liste over aktivitet	Ukentlig	Månedlig(Anm. 1)	Årlig /Sessong-messig(Anm. 2)
Generelt:
Avlesning av driftsdata (Anm. 3)	X
Visuell inspeksjon av encheten for Å kontrollere eventuelle skader og/eller løsgjøi		X
Verifisering av den termiske isolasjonens integritet			X
Rengjøring og maling hvor nødvendig			X
Analysering av vann (6)			X
Kontroll av strømingsvaktens funksjon		X
Elektrisk system:
Verifisering av kontrollsekvenser			X
Verifisering av slitasje på vernebryter - Bytt ut om nødvendig			X
Verifisiter at alle elektriske tilkopingspunkt er stramme - Stram om nødvendig			X
Rengjør inne i det elektriske kontrollpanelet			X
Visuell kontroll av bestanddefer for eventuelle tegn til overoppvarming		X
Verifisering av kompressorens og den elektriske motstandens funksjon		X
Måling av kompressormotorens isolasjon ved bruk av Megger			X
Kjølekrets:
Kontroll av en eventuell lekkasje av kjølemedium		X
Verifisering av kjølemediumets stromning gjennom væskens seglass - Seglasset på varefullt	X
Verifisering av trykktap på filtertørker		X
Verifisering av trykktap på oljefilter (Anm. 5)		X
Analysering av kompressorvibrasjoner			X
Analysering av kompressoroljens syrlighet (7)			X
Kondensatorseksjon:
Rengjøring av kondensatorbanker (Anm. 4)			X
Verifiser at viftene er godt festet			X
Verifiser kondensatorbankenes kjøleribber - fjern om nødvendig			X

Anmerkninger:
1. Manedlige aktivitet inkluderer ogsa ukentlige.
2. Arlige aktivitet (effer ved sesongstart) inkluderer utkentlige og manedige aktivitet.
3. Enhetens driftsverdier bar leses daglig for a overholde en hoy standard nard det gelder observering.
4. I milja med en hoy konsentrasjon av sveestov, kan det vaere nadvendig a rengjore kondensatorbanken oftere.
5. Bytt ut oljefilteret nar trykktapet som gjelder for dette nar 2.0 bar.
6. Kontroller om det finnes eventuelle opploste metaller.
7. TAN(Totalsyretall): ≤0,10: Ingen aksjon
Mellom 0.10 og 0.19: Bytt ut syrevemfiter og sjekk igjen etter 1000 driftstimer. Fortsett med a bytte ut fiftre til TAN er lavere enn 0.10.

0,19: Bytt ut olje, oljefilter og filterrker. Kontroller ved jevne mellomrom.

Viktig informasjon angaende anvendt kuldemedium

Dette Produktet inneholder fluorisert drivhusgass. Ikke slipp ut gass i miljoet.

Type kuldemedium: R134a

GWP(1) verdi:

(1)GWP = Global Potensiell Oppvarming

Nodvendig mengde kuldemedium for standard funksjon er oppfør pa enhances navneplate.

Reell mengde med kuldemedium lastet pa enhances oppfort pa en solvstang innate i det elektriske panelet.

Avhengig av Europeiske ellorokale lover kan det vaere ndvendig a utfere periodiske kontrller for a finne frem til eventuelle lekkasjer av kuldemedium.

Instruksjon for fabrik- og feltfylte enheter

(Viktig informasjon angaende anvendt kuldevaeske)

• kjolevaeskenivae for hver krets (1; 2; 3)
• total kjolevæskenivä (1 + 2 + 3)
• regn ut klimagassutslippet ved hjelp av fologende formel:

Kjolevakskens GWP-verdi x total kjolevakskeniva (i kg) / 1000

a Inneholder fluorholdige klimagasser
b Kretsummer
c Fabrikfylt
d Feltfylt
e Kjolevakskenivá for hver krets (i henhold til antall kretser)
f Totalkjolevaeskeniva
g Total kjolevakskenivá (Fabrikk + felt)
h Klimagassutslipp for det totale kjolevakskenivaret uttrykt i tonn CO2-ekvivalent
m Kjølemmiddeltype
n GWP = global potensiell oppvarming
p Enhetens serienummer

2 Den utfylte etiketten ma vare festet pa innsiden av det elektriske panelet.

Regelmessige inspeksjoner etter lekkasjer av kjolemidler kan vare pabudt avhengig av europeisk ellokal lovgivning. Vennligst ta kontakt med din loke forhandler for mer informasjon.

MERKNAD

I Europa brukes klimagassutslipp for systemets totale kjolevakskeniv (uttrykt i tonn CO_2 -ekvivalent) brukes til a fastsla vedlikeholdsintervallene. Folg gildende lover og bestemmelser.

Formel for a beregne klimagassutslipp:

Kjolevakskens GWP-verdi x totalk jolevaeskeniva (i kg) / 1000

Vennligst ta kontakt med din loke forhandler for mer informasjon.

Avfallshandtering

Enheten er laget av metall, plastikk og elektroniske deler. Alle disse delene ma avsettes i overensstemmelse med lokale forskritter angaende avfallshandtering.

Blybatteri ma samles inn og sendes til spesifikke miljovernstasjoner.

Olje ma samles opp og sendes til spesifikke miljovernstasjoner.

Denve n t i h t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t e r e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e c d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d

Produsentn fraskiver seg et hvet ansar for eventuille direktle eiler indirek skader, ved utrykwts mest omattende betydring, som en folge av eiler forbindelse til anendden og idler tokningen av denne valedrningen.

Vforbeholderossrettena utlloendingerpaprojektogstrukturenarnsomsheistunforvansel.Somenfagveadetireikibidetpaorsidenbindende.

Enhet med frikjolig

Enheter med frikjolng er utstyrt med ekstra spelor som forkjoler vaesken fra bygningen og oker effektiviteten ved avlasting fra kompressorene for de, dersom driftsmiljoet tillater det, stanser helt. Vannstromningen kan avledes til ekstra spelor med en treveisventil, his utendors omgivelsestemperatur falter under returvannets temperatur (eller med to enveisventiler, avhengig av kjolerens storrese).

Frikjøling kan aktiveres med en QFC-bryter monpert pa det elektriske panelets kontroll.

Vannsystemet MÅ fylles med riktig prosentandel vann og glykol.

Det er sluttbrukers eget ansvar a sikre at forholdet mellom vann og glykol er riktig.

De vedlauge stromningsbryterne ma monteres med vannlas for a kinne detektere systemets vannfaring.

OBS!

For a unnga at frikjolerens spelor og fordampereens ledninger skades, ma du montere et filter i enhetens utlapsr. Filteret ma ha(Maximum 0,5 mm masker.

Systemendringen ovenfor kontrolleres av en innstopt enchetskontroll, avhengig av driftsforholdene og enhetens settpunkt. I perioden mellom drift pa vinteren og someren er vannidsens trykk noe forskjellig, derfor kan ogsa kjoerens vannforing oppfere seg annerledes. Kontroller at minimum og maksimum vannfering mellom sommer og vinter er innen for greneverdiene for vannfering (se produits brukerhandbok).
