HASZNÁLATI ÚTMUTATÓ NZ64B5045KK SAMSUNG

Ja jús varat sadzirdet.

Az útmutató használata 3

A felhasználói útmutatóban az alábbi szimbólumokat használjuk: 3

Modell neve és sorozatszáma 3

Biztonsági előírások 3

A csomagolóanyag ártalmatlanítása 7

A használt készülék megfelelő ártalmatlanítása 7

A termék megfelelő ártalmatlanítása

(WEEE - elektromos és elektronikus berendezések hulladékai) 7

A főzőlap beépítése 8

Biztonsági előírások a szerelő számára 8

Szükséges eszközök 8

Csatlakoztatás az elektromos hálózathoz 8

Felszerelés a munkalapra 9

Alkatrészek 11

Tudnivalók az első használat előtt 11

Fözöfelületek 11

Kezelőpanel 12

Indukciós fütés 13

Biztonsági kikapcsolás 13

Maradékhöjelző 14

A hömérséklet érzékelése 14

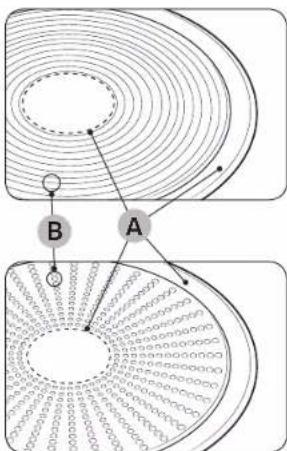

Fözőedény 14

Az érintögombok használata 18

Müködés közben hallható hangok 18

Első tisztítás 18

Működtetés 18

A készülék bekapcsolása 18

A készülék kikapcsolása 18

A főzőfelület és a teljesítményszint kiválasztása 19

Max. teljesítménynövelés 20

A Flex zóna használata

(csak a modellekhez alkalmazott Flex zóna esetén) 20

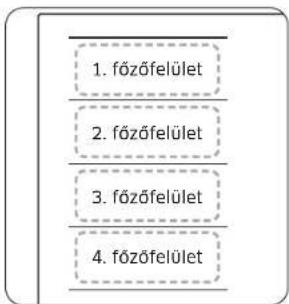

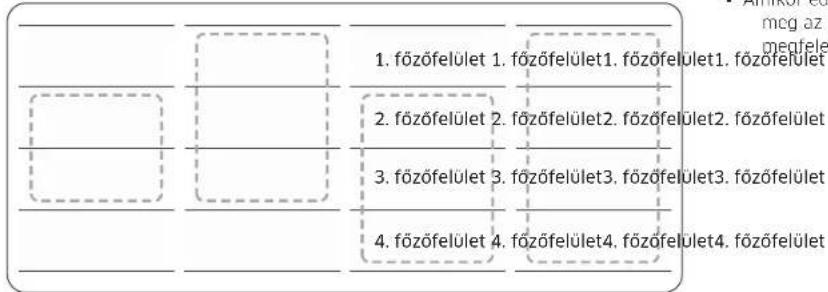

A Flex Plus zóna használata

(csak a modellekhez alkalmazott Flex Plus zóna esetén) 21

Melegen tartás 22

Időzítő 22

Szünet/Folytatás 22

Gyorsleállás 22

Gyermekzár 23

Maximális teljesítménykorlát 23

Hang be-/kikapcsolása 24

Smart Connect 24

Páraelszívó vezérlése 25

A készülék karbantartása 25

Fözölap 25

Enyhe szennyeződések 25

Makacs szennyeződések 26

Különösen makacs szennyeződés 26

A főzőlap kerete (nem tartozék, külön vásárolható meg) 27

A készülék meghibásodásának megelőzése 27

Hibakeresés és javítás 27

Hibakeresés 27

Szerviz 29

Az útmutató használata

Kérjük, hogy a készülék használatbavétele előtt szánjon rá néhány percet, és tanulmányozza át ezt az útmutatót, különös tekintettel a következő fejezetben található biztonsági előírásokra. Órizze meg az útmutatót, hogy a későbbiekben referenciaként használhassa. Ha a készüléket átadja másnak, feltétlenül mellékelje hozzá az útmutatót is az új tulajdonos számára.

A felhasználói útmutatóban az alábbi szimbólumokat használjuk:

FIGYELEM!

Olyan veszély vagy nem biztonságos üzemeltetés, amely súlyos személyi sérülést vagy halált okozhat.

VIGYÁZAT!

Olyan veszély vagy nem biztonságos üzemeltetés, amely kisebb személyi sérülést vagy anyagi kárt okozhat.

VIGYÁZAT!

A főzőlap használata közben előforduló túz- és robbanásveszély, áramütés vagy személyi sérülés elkerülése érdekében tartsa be ezeket a biztonsági előírásokat.

MEGJEGYZÉS

Hasznos tippek, javaslatok vagy információk, amelyek segítséget nyújtanak a felhasználóknak a termék használatához.

Modell neve és sorozatszáma

A modell neve és sorozatszáma a főzőlap alján található.

Későbbi használat céljából írja le ezeket az adatokat, vagy csatolja a (termék tetején található) kiegészítő termékcímkét az aktuális oldalhoz.

Modell neve

Sorozatszám

Biztonsági előírások

A készülék biztonsági szempontból megfelel az elfogadott műszaki és biztonsági szabványoknak. A készülék gyártójaként azonban úgy gondoljuk, hogy a mi felelősségünk megismertetni Önnek az alábbi biztonsági előírásokat.

FIGYELEM!

A készüléket nem használhatja olyan személy (ide értve a gyerekeket is), aki korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkezik, illetve aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy felügyeletet biztosít a számára, és elmagyarázza neki a készülék használatát. Ügyeljen arra, hogy gyermekek ne játszhassanak a készülékkel.

A készüléket 8 éves vagy idősebb gyermekek, illetve korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező, továbbá megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett vagy olyan eligazítás után használhatják, amely magában foglalja a készülék biztonságos használatának módját és a lehetséges kockázatok tudatosítását. Gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást gyermekek nem végezhetik felügyelet nélkül.

A leválasztásra szolgáló eszközöket a kiépített vezetékekbe kell beiktatni a kábelezési előírásokat szem előtt tartva.

Biztonsági előírások

Lehetővé kell tenni a készülék beépítés utáni leválasztását az áramforrásról. A leválasztás érdekében hozzáférhetővé kell tenni a dugaszt, vagy kapcsolót kell beiktatni a kiépített vezetékbe a kábelezési előírásokat szem előtt tartva. Ha a tápkábel megsérül, a balesetek megelőzése érdekében csak a gyártó vagy annak szervizképviselete, illetve megfelelő szakképzettséggel rendelkező személy cserélheti ki. A kábelek javítását nem szabad ragasztóval vagy ragasztószalaggal elvégezni, mert azok nem tekinthetők megbízható javítási módnak.

FIGYELEM! Ha a készülék felülete megrepedt, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. A használat során a készülék felforrósodik. Ezért ügyeljen arra, hogy ne érjen a főzőlap belsejében található fűtőelemekhez.

FIGYELEM! A hozzáférhető részek használat közben forróak lehetnek! A kisgyermekeket tartsa távol a készüléktől! Göztisztítóval nem tisztítható.

Ne helyezzen fémtárgyakat - például kést, villát, kanalat, merőkanalat - a főzőlap felületére, mert felforrósodhatnak. Használat után kapcsolja ki a főzőlapot a kapcsolójával, ne bizza a kikapcsolását az edényérzékelőre.

A készülék nem üzemeltethető külső időzítő vagy különálló távirányító rendszer segítségével.

VIGYÁZAT! A főzési folyamatot felügyelni kell. A rövid ideig tartó főzési folyamatot folyamatosan felügyelje.

A túlmelegedés elkerülése érdekében a készülék nem építhető be díszajtó mögé.

FIGYELEM! A készülék és annak hozzáférhető részei használat közben forróak lehetnek. Ezért ügyeljen arra, hogy ne érjen a fűtőelemekhez. 8 év alatti gyermekek folyamatos felügyelet nélkül ne tartózkodjanak a főzőlap közelében.

FIGYELEM! A főzőlapon felügyelet nélkül hagyott forró zsír vagy olaj veszélyes lehet, és tüzet okozhat.

SOHA ne próbálja vízzel eloltani a tüzet! Ehelyett kapcsolja ki a készüléket, és takarja le a lángokat például egy fedővel vagy egy tűzoltó takaróval.

FIGYELEM! Tüzveszély! Ne tároljon semmit a főzőfelületeken. FIGYELEM! Kizárólag a főzőlap gyártójától származó, a gyártó által a használati utasításban megfelelőnek minősített vagy a készülékhez mellékelt főzőlapvédőt használjon. A nem megfelelő védőelemek használata balesethez vezethet.

A felületek hajlamosak felmelegedni a használat során.

A készüléket 8 éves vagy idősebb gyermekek, illetve korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező, továbbá megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett vagy olyan eligazítás után használhatják, amely magában foglalja a készülék biztonságos használatának módját és a lehetséges kockázatok tudatosítását. Gyermekem nem játszhatnak a készülékkel. A készülék tisztítását és felhasználói szintű karbantartását gyermekek nem végezhetik, kivéve, ha már elmúltak 8 évesek, és valaki felügyeli a tevékenységüket. A készüléket és annak vezetékeit tartsa távol a 8 évesnél fiatalabb gyermekektől.

⚠ VIGYÁZAT!

Győződjön meg arról, hogy a készülék megfelelően lett beépítve, és a földelését képzett szakember végezte. A készülék szervizelését csak képzett szakember végezheti. A nem megfelelően képzett személy által végzett javítás személyi sérüléshez vagy a készülék komoly meghibásodásához vezethet. Ha a készülék javításra szorul, forduljon a helyi szervizközponthoz. Ha nem a fenti utasítások szerint jár el, személyi és anyagi kár keletkezhet, és hatályát vesztheti a jótállás.

A szintben beépített készülékek csak a vonatkozó előírásoknak megfelelő konyhaszekrénybe vagy munkalapba beépítve használhatóak. Ez az elektromos berendezésekre vonatkozó alapvető érintésvédelmi előírásoknak való megfelelést is biztosítja.

Ha a készülék meghibásodik, eltörik, megreped vagy hasadás keletkezik rajta, tegye a következőket:

• kapcsolja ki az összes főzőfelületet,
• áramtalanítsa a főzőlapot, és
  • forduljon a helyi szervizközponthoz.

Ha a főzőlap megreped, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. Ne használja a főzőlapot, amíg az üveglapot ki nem cserélik.

Biztonsági előírások

A főzőlapon ne melegítsen alufóliát, alufóliába csomagolt termékeket vagy alumíniumedénybe csomagolt fagyasztott ételt.

Az edény alja és a főzőlap közé került folyadék gőznyomást okozhat. Emiatt az edény elemelkedhet a főzőlapról.

Mindig győződjön meg arról, hogy a főzőlap és az edény alja is száraz.

Főzéskor a főzőfelületek felforrósodnak.

A kisgyermekeket mindig tartsa távol a készüléktől.

A csomagolóanyagokat tartsa gyermekektől távol, mert a csomagolóanyagok veszélyesek lehetnek a gyermekek számára.

A készülék csak otthoni célú normál főzésre és olajban sütésre használható. A készülék nem kereskedelmi célú vagy ipari használatra készült.

Soha se használja a főzőlapot helyiségek fűtésére.

Ha a főzőlap közelében található csatlakozókhoz csatlakoztat elektromos készülékeket, legyen óvatos. Ügyeljen arra, hogy a vezetékek ne érjenek a főzőlaphoz.

A túlmelegített zsír és olaj könnyen tüzet foghat. Ha zsírban vagy olajban sült ételt, például sült krumplit készít, soha ne hagyja örizetlenül a főzőlapot.

Használat után kapcsolja ki a főzőfelületeket.

Tartsa mindig tisztán és szárazon a kezelőpaneleket.

Ne tegyen gyúlékony anyagot a főzőlapra, mert az tüzet okozhat.

A készülék használata során legyen óvatos, különben égési sérüléseket szerezhet.

Az elektromos készülékek vezetékei nem érhetnek hozzá a főzőlap forró felületéhez vagy a forró edényekhez.

Ne próbáljon ruhát szárítani a főzőlapon.

Szívritmus-szabályozót vagy aktív szívimplantátumot használó személyek tartsák a felsőtestüket legalább 30 cm távolságra a működő indukciós főzőfelületektől. Ha bármilyen kétsége merülne fel, forduljon orvosához vagy a készülék gyártójához. (Csak indukciós főzőlap esetén.)

Ne próbálja saját maga megjavítani, szétszerelni vagy átalakítani a készüléket.

Tisztítás előtt mindig kapcsolja ki a készüléket.

A főzőlap tisztításakor tartsa be a használati útmutató tisztításra és karbantartásra vonatkozó előírásait.

Tartsa távol a háziállatokat a készüléktől, mert ráléphetnek annak kezelőgombjaira, ami a készülék meghibásodásához vezethet.

A csomagolóanyag ártalmatlanítása

FIGYELEM!

A készülék csomagolása teljes mértékben újrahasznosítható anyagokból készült. A kartonból és a hungarocellből készült részek megfelelő jelöléssel vannak ellátva. A csomagolóanyagokat és a használt készülékeket a biztonsági és környezetvédelmi szempontok figyelembevételével semmisilse meg.

A használt készülék megfelelő ártalmatlanítása

FIGYELEM!

A használt készüléket az ártalmatlanítása előtt tegye működěsképtelenné, hogy ne jelentsen veszélyforrást. Ehhez kérjen meg egy képzett szakembert, hogy szüntesse meg a készülék hálózati csatlakozását, és húzza ki a tápvezetéket. A készüléket tilos a háztartási hulladék közé tenni. A lomtalanítási dátumokról és a nyilvános gyűjtőhelyekről a helyi hulladékgyűjtő központ vagy az önkormányzat tud felvilágosítással szolgálni.

A termék megfelelő ártalmatlanítása (WEEE – elektromos és elektronikus berendezések hulladékai)

(A szelektív gyűjtőrendszerrel rendelkező országokra vonatkozik.)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltő, fejhallgató, USB-kábel) nem szabad a háztartási hulladékkal együtt ártalmatlanítani. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a tobbi hulladéktól, és az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében gondoskodjon felelősségteljesen az újrahasznosításukról.

Az otthoni felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérhetnek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállitójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és elektronikus tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A Samsung környezetvédelmi kötelezettségvállalásaival és az előírások értelmében rá vonatkozó termékspecifikus kötelezettségekkel - pl. REACH - kapcsolatos további tudnivalókért látogasson el a samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html weblapra.

A főzőlap beépítése

FIGYELEM!

Az új készülék beépítését és földelését kizárólag képzett szakember végezheti el.

Kérjük, tartsa be ezt az utasítást. A jótállás nem terjed ki a helytelen beépítésből származó károsodásokra.

A müszaki adatok a jelen útmutató végén találhatók.

Biztonsági előírások a szerelő számára

• A készülék beépítése során olyan eszközt kell alkalmazni, amely lehetővé teszi a készülék leválasztását az elektromos hálózatról valamennyi pólusánál. A pólusok egymástól való távolsága min. 3 mm. Erre a célra megfelelő szigetelőcszközöket, például vezetékvédő megszakítőeszközöket, biztosítékokat (a csavaros biztosítékokat el kell távolitani a foglalatból), földzáriatkioldókat és védőkapcsolókat kell alkalmazni.
• Tűzvédelmi szempontból a készülék megfelel az EN 60335-2-6 szabványnak. Ez a készüléktípus beépíthető úgy, hogy az egyik oldala egy magas szekrénnyel vagy egy fallal érintkezzen.
• A beépítés során biztosítani kell az érintésvédelmet.
• Annak a konyhai egységnek, ahová a készüléket beszerelik, meg kell felelnie a DIN 68930 szabvány stabilitási előirásainak.
• A nedvesség elleni védelem érdekében a vágásfelületeket megfelelő szigetelőanyaggal szigetelni kell.
• A csempével borított munkafelületeken teljesen ki kell tölteni fugával az illesztéseket a főzőlap körül.
• A természetes vagy mesterséges köből vagy kerámiából készült burkolatok esetében a gyors működésű rugókat megfelelő műgyantával vagy kevert ragasztóval kell a helyükön rögzíleni.
• Győződjön meg arról, hogy a munkafelület szigetelése megfelelő, és nincsenek benne hézagok. Nem szabad azonban további szilikonszigetelést felvinni, mert szervizelés esetén megnehezíti az eltávolítást.
• Az eltávolitáshoz alulról felfelé kell megnyomni a főzőlapot.
• A főzólap alá be lehet szerelni egy lemezt.
• A fedél és a készülék előlapjának a fedél által takart része közötti szellőzőnyilást tilos letakarni.

Szükséges eszközök

Ceruza Phillips-csavarhúzó Vonalzó vagy szintező

Védőszeműveg Szablyafürész Fúró

Csatlakoztatás az elektromos hálózathoz

A készülék hálózatra kötése előtt ellenőrizze, hogy a készülék (adattáblán feltüntetett) névleges feszültsége megegyezik-e a hálózati feszültséggel. Az adattábla a főzőlap házának alsó részén található.

FIGYELEMI!

Mielött csatlakoztatná a vezetékeket a hálózathoz, áramtalanítsa a hálózatot. A fűtőelem feszültsége 230 V - (váltakozó feszültség). A készülék 220 V - és 240 V \~ váltakozó feszültségű hálózaton is kifogástalanul működik. A főzőlap bekötéséhez olyan eszközt kell hasznáni, amely lehetővé teszi, hogy a készülék valamennyi pólusával lekapcsolódjon az elektromos hálózatról, és a pólusok egymástól való távolsága nyitott állapotban legalább 3 mm legyen, azaz például automatikus vezetékvécő kapcsolót, földzárlatkioldót vagy áramkör-megszakítót.

FIGYELEMI

A kábelbekötésenek meg kell felelniük a vonatkozó előírásoknak, és a kapocspontok csavarjait erősen meg kell hűzni.

FIGYELEM!

Miután a főzőlapot csatlakoztatta a hálózathoz, ellenőrizze, hogy minden főzőfelület használatra kész-c. Ehhez helyezzen egy megfelelő edényt egymás után mindegyik főzőfeluletre, majd kapcsolja azt a legnagyobb fokozatra.

FIGYELEM!

Figyeljen oda (megfelelőség) a fali aljzat és a készülék fázis- és nullaérintkezőjére (kapcsolási rajzok), különben károsodhat a készülék. A helytelen beépítés okozta károsodásokra nem vonatkozik a jötállás.

FIGYELEM!

Ha a tápkábel megsérül, a balesetek megelőzése érdekében csak a gyártó vagy annak szervizképviselete, illetve megfelelő szakképzettséggel rendelkező személy cserélheti ki.

01 02 03 0406 05 L N

1 fázis (32 A)

01 220-240 V -	04 Kék
02 Fekete 05 Szürke
03 Barna 06 Zöld-sárga

01 02 03 04 LIL2N 05 06 07

2 fázis (16 A): Bekötés előtt különítse el a két fázisvezetéket (L1 és L2)

01 220-240 V ~	05 Kék
02 380-415 V ~	06 Szürke
03 Fekete 07 Zold-sárga
04 Barna

0104 02 03 05 06 07 L1N1L2N2

2 × 1 fázis (16 A): Bekötés előtt különítse el a vezetékeket.

01 220-240 V ~	05 Barna
02 Fekete 06 Szürke
03 Kék 07 Zöld-sárga
04 220-240 V -

FIGYELEM!

Az áramellátás helyes bekötéséhez kövesse a kapocspontok mellett található huzalozási rajzot.

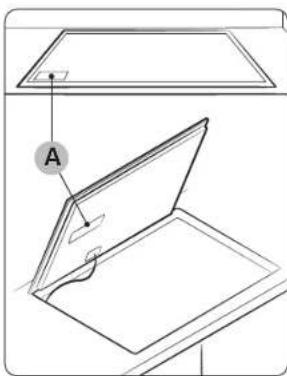

Felszerelés a munkalapra

Felszerelés elött jegyezze fel a készülék sorozatszámát, amelyet a minősítő címkén talál. Erre a számra szervizelési kérések esetén lesz szükség, és a készülék beszerelése után már nem olvasható le, mert a készülék tetejné vagy alján lévő eredeti adattáblán található.

MEGJEGYZÉS

Forditson kulönös figyelmet a minimális hely- és távolságigényre.

MEGJEGYZÉS

A főzőlap alján egy ventilátor található. Ha a főzőlap alatt egy fiók található, ne használja apró tárgyak vagy papir tárolására, mert ha a ventilátor beszippantja őket. kárt tehetnek a ventilátorban, vagy zavarhatják a hűtést.

A főzőlap beépítése

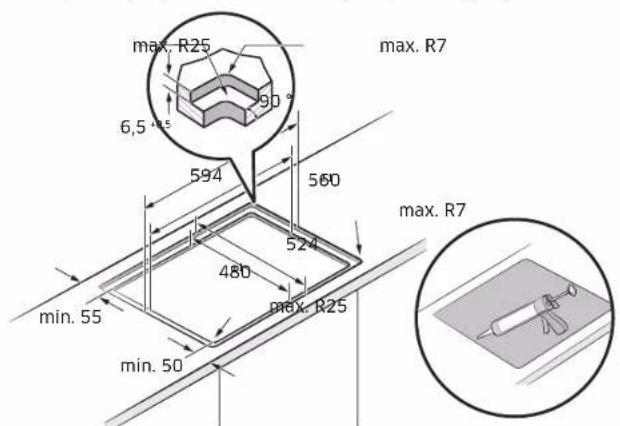

Szintben beépített típus (csak az NZ6*****FK típus építhető így be)

max. R25 90° 6,5 °5 594 560 524 480 max. R25 min. 55 min. 50 max. R7 max. R7

Indukciós főzőlap Rugós tartókonzol

Tudnivalók az első használat előtt

Főzőfelületek

NZ63*403*GK NZ63*504**K

01 01 02 Kezelőpanel 1 / 2

0101 02 Kezelöpanel 1 / 2

NZ63*605**K NZ64*401**K

0101 0202 Kezelőpanel 1 / 3 Kezelő

Tudnivalók az első használat előtt

NZ64*504**K NZ64*5066*K

01 01 01 02 Kezelöpanel 1 / 2

0101 02 Kezelőpanel 1 / 2

NZ64*605**K

01 01 01 02 Kezelőpanel 1 / 3

01	Indukciós főzőfelület
02	Kezelőpanel

Kezelöpanel

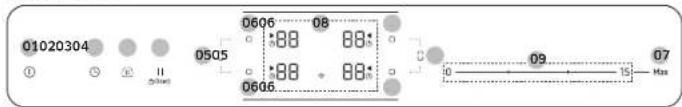

Kezelöpanel 1

01020304 0505 0606 08 :88 88; :88 88; 0606 09 07 10 15 Max

Kezelőpanel 2

01020304 05 C 0606 08 08 08 0606 10 + 07 Max

Kezelöpanel 3

0107020304 05 0605 08 88 88 88 88 0605 11 Max Opt Off

01	1	Ki/Be A főzőlap bekapcsolására és kikapcsolására szolgál.
02	5	Időzítő	Az időzítő be- és kikapcsolására, valamint beállitására használható.
03	6	Melegen tartás Főzés	után melegen tartja az ételt.
04	II čltszé	Szünet és zárolás	Alacsony fogyasztású beállitásra kapcsolhatja az összes főzőfelületet. Nyomja meg 3 másodpercig a kezelőpanel zárolásához vagy zárolásának feloldásához. (Gyermekzár)
05	□	'Flex zóna A Flex zóna kiválasztására szolgál.
06	□	Főzőfelület A főzőfelület kiválasztására szolgál.
07 Max	Max. teljesítménynövelés	A funkció bekapcsolására szolgál.
08	Kijelző	Itt láthatók a hőmérséklet beállítások, a maradékhő és a Wi-Fi-kapcsolat.
09	Vezérlősáv	Hőmérséklet-beállítás megadására és az idő növelésére vagy csökkentésére hasznalható.
10	Vezérlőbillentyű	Hőmérséklet-beállítás megadására és az idő növelésére vagy csökkentésére hasznalható.
11	Vezérlögomb	Hőmérséklet-beállítás megadására és az idő növelésére vagy csökkentésére hasznalható.

Indukciós fütés

A. Indukciós tekercs
B. Indukált áram
C. Elektromos áramkörök

• Az indukciós főzés alapelve: Ha edényt helyez a főzőfelületre, és bekapcsolja azt, az indukciós főzőlap elektromos áramkörei „indukált áramot” fejlesztenek az edény alján, ami azonnal növeli az edény hőmérsékletét.
• Gyorsabb főzés és sütés: Mivel nem az üveg, hanem közvetlenül az edény melegszik, az egyéb rendszerekhez képest magasabb a hatékonyság, mert nincs hővesztoség. Az elnyelt energia legnagyobb része hővé alakul át.

Biztonsági kikapcsolás

Ha a főzőfelületek valamelyikét elfelejük kikapcsolni, vagy a teljesítményszintet hosszabb ideig nem módosítják, az adott főzőfelület automatikusan kikapcsol. A főzőfelületek a következő időtartamokat követően automatikusan kikapcsolnak.

Teljesítményszint Kikapcsolás
1-3 6 óra után
4-6 5 óra után
7-9 4 óra után
10-15 1,5 óra után

MEGJEGYZÉS

Ha a főzőlap rendellenes üzemeltetés miatt túlmelegszik, megjelenik a C Iikon. A főzőlap pedig kikapcsol.

MEGJEGYZÉS

Ha az edény nem megfelelő vagy túl kicsi, illetve nem helyezett edényt a főzőfelületre, a ♘ ikon jelenik meg. 1 perc elteltevel a megfelelő főzőfelület kikapcsol.

MEGJEGYZÉS

Ha egy vagy több főzőfelület a megadott idő eltelte előtt kikapcsol, låsd a „Hibakeresés” című fejezetet.

A főzőfelület automatikus kikapcsolásának további okai

Ha folyadék fut ki a kezelőpanelre, az összes főzőfelület automatikusan kikapcsol.

Az automatikus kikapcsoló funkció olyankor is aktiválódik, ha nedves törlőkendőt tesz a kezelőpanelre. Ezekben az esetekben a folyadék vagy a nedves törlőkendő eltávolitása után a KI/Be ① gomb segitségével kapcsolhatja vissza a készuléket.

Tudnivalók az első használat előtt

Maradékhőjelző

Amikor valamelyik főzőfelületet vagy a főzőlapot kikapcsolja, a maradékhő jelenlétét egy. H behű jelzi (a „hot” (forró) szóra utalva) a megfelelő főzőfelület kijelzőjén. A maradékhő kijelzése a főzőfelület kikapcsolása után is mindaddig látható, amig a főzőfelület le nem hölt. A maradékhő az ételek felolvasztására vagy melegen tartására használható.

FIGYELEM!

Amíg világít a maradékhőjelző, égési sérülés következhet be.

FIGYELEM!

A tápellátás megszakítása esetén a H, bizimbólum kialszik, és a maradékhöröl a továbbiakban nem lesz elérhető információ. Ettől azonban még megégetheti magát. Ennek elkerulése érdekében mindig legyen óvatos a főzőlap közelében.

A hömérséklet érzékelése

Ha valamelyik főzőfelület hőmérséklete valamilyen okból túllépi a biztonságos szintet, a főzőfelület automatikusan alacsonyabb teljesítményszintre kapcsol. Ha már nem használja a főzőlapot, a hűtőventilátor tovább működik, amig a főzőlap elektronikája le nem hül. Az elektronika hőmérsékletétől függően a hűtőventilátor kikapcsol.

Főzőedény

Lapos aljú edényt használjon, amely a főzőfelület egészével érintkezik. Az edény aljának egyenletességét egy vonalzó körbeforgatásával ellenőrizheti. Mindenképpen kövesse az edény használatával kapcsolatos valamennyi ajánlást.

• Az indukciós főzéshez megfelelő anyagból készült edényt használjon.
• A jobb hõeloszlás érdekében jó minőségű, nehezebb aljú edényeket használjon. Ezzel biztosíthatja a megfelelő eredményt.
• Az edény méretét az elkészítendő étel mennyiségének megfelelően válassza ki.
• Ne hagyja az edényt kiszáradni. Ez később maradandó sérülést okozhat törés, olvadás formájában, illetve megrongálhatja a kerámia főzőlapot. (Ezt a fajta kárt nem fedezi a jótállás.)
• Ne használjon szennyezett vagy vastag zsirréteggel borított edényt. Mindig olyan edényt használjon, amelyet a főzést követően egyszerű megtisztítani.

VIGYÁZAT!

• A kikapcsolásuk utan úgy tünhet, hogy már lehültek a főzőfelületek. Az edénytől átvett maradékhő miatt azonban előfordulhat, hogy az üvegfelület még meleg. Ilyenkor továbbra is fennáll az égési sérülések veszélye.
• Ne érjen közvetlenül kézzel a meleg edényhez. Mindig használjon edényfogó kesztyűt vagy fogót, hogy megvédje kezét az égési sérülésektől.
• Ne csúsztassa át az edényt a főzőlapon. Ezzel a főzőlap maradandó sérülését okozhatja.

Indukciós főzőfelületen használható edények

Az indukciós sutőfelület csak akkor kapcsolható be, ha mágneses aljú edényt helyez valamelyik főzőfelületre. Az alkalmasnak minősített alábbi edényeket használhatja.

Anyag Megfelelőség
Acél, zománcozott acél,öntöttvas	Igen
Rozsdamentes acél Igen (ha az cdény alja vonzza a mágnest)
Alumínium, réz, sárgaréz,üveg, kerámia, porcelán	Nem

MEGJEGYZÉS

• A gyártó feltünteti, ha az edény használható indukciós főzéshez.
• Bizonyos edények hangokat adnak ki, amikor indukciós főzőfelületeken használják őket.
• Ezek a hangok nem a főzölap hibáját jelzik, és semmilyen módon nem befolyásolják a működését.
• Előfordulhat, hogy egyes speciális rozsdamentesacél-edények nem alkalmasak indukciós főzéshez. Ellenőrizze, hogy az edény alja vonzza-e a mágnest.

Indukciós főzőfelületen használható edények mérete

Az indukciós főzőfelületek bizonyos mértékig automatikusan alkalmazkodnak az edény aljának méretéhez. Ugyanakkor fontos, hogy az edény aljának mágneses területe elérje az adott főzőfelületnek megfelelő minimális átmérőt.

A legjobb eredmények érdekében olyan edényt használjon, amelynek ferromágneses átmérője megegyezik egy sütöfelülettel. Ha a sütöfelület nem érzékeli az edényt, próbálkozzon kisebb méretű sütöfelülettel.

MEGJEGYZÉS

A főzőedények átmérőjéről a modell főzőfelületeinek specifikációjában tájékozódhat.

Tudnivalók az első használat előtt

Egyéb indukciós főzőedények

Egyes edények alja vékony, mágneses anyaggal van bevonva, hogy az indukciós főzéshez használható legyen. Ezek az edények gyenge mágneses tulajdonságokkal rendelkeznek, és előfordulhat, hogy nem működnek megfelelően. (Gyenge mágnesességről akkor beszélünk, ha a mágnes nem tapad megfelelően, vagy ha túl kicsi az adott terulet, amelyhez a mágnes tapad.)

A. Olyan terület, amelyhez nem tapad a mágnes
B. Olyan terület, amelyhez tapad a mágnes

- Bár az edényt indukciós főzőlapon való használatra tervezték, előfordulhat, hogy gyenge a melegítési teljesítmény, illetve a főzőlap időnként nem érzékeli a főzőedényt, az alján található mágneses terület méretétől és erősségétől függően.

Nagyobb méretű, kisebb ferromágneses elemmel rendelkező edények használata során kizárólag a ferromágneses elem melegszik fel. Ennek következtében előfordulhat, hogy a hő nem oszlik el egyenlelesen.

Megfelelőségi teszt

Egy edény akkor alkalmas indukciós főzéshez, ha az alja vonzza a mágnest, illetve ha a gyártó megfelelőként címkézte fel az edényt.

• A jó minőségű edényeket az aljukról ismerheti fel. Az edény aljának a lehető legvastagabbnak és leglaposabbnak kell lennie.
• Új edények vásárlásakor fordítson kulönös figyelmet az edény aljának átmérőjére. A gyártók sokszor csak az edény felső szélének átmérőjét adják meg.
• Ne használjon olyan edényt, amelynek sérült az alja, és durva élek vagy marások vannak rajta. Ha a sérült edényt áthúzza a kerámia főzőlapon, maradandó károsodást okozhat a felületén.
• Hideg állapotban a főzőedények alja általában kissé befelé hajlik (homorú). Ne használjon olyan edényt, amelynek az alja kifelé hajlik (domború).
• Ha különleges tipusú edényt - például kuktát, párolóedényt vagy wokot - szeretne használni, kérjük, kövesse a gyártó utasításait.

Megfelelő elhelyezés

Megfelelő Nem megfelelő
Lapos aljú edény egyenes oldalakkal íveit, eldeformálódott aljú vagy oldalú edények
Az edény mérete megfelel a főzőfelülethez ajánlott legkisebb méretnek, vagy meghaladja azt.	Az edény mérete nem felel meg a főzőfelülethez ajánlott legkisebb méretnek.
Az edény teljes egészében érintkezik a főzőlap feluletével.	Az edény érintkezik a főzőlap szélével, vagy nem érintkezik teljes egészében a feluletével.
Az edény egyenletesen helyezkedik el.	Az edény a nehéz fogantyúk miatt felborul.

Energiatakarékossági tippek

Az alábbi tippeket követve energiát takaríthat meg.

• Mindig helyezzen edényt a főzőfelületre, mielőtt bekapcsolja az adott sütőfelületet.
• Tartsa tisztán a főzőfelületeket és az edények alját. Ellenkező esetben több energiát fog fogyasztani.
• Ha az edény rendelkezik fedővel, zárja le szorosan. Ez csökkenti az energiafogyasztást.
• A sütési idő befejezte előtt kapcsolja ki a működő sütöfelületet. A maradékhőt használva melegen tarthatja az ételt.

Megfelelő elhelyezés

A főzőedényt tesztelve ellenőrizheti, hogy alkalmas-e a termékkel való használatra.

1. A főzőlap bekapcsolásához nyomja meg a Ki/Be ① gombot 1-2 másodpercig.
2. A gyerekzár bekapcsolásához nyomja meg a Szünet és zárolás ^II gombot 3 másodpercig.
3. A főzőedény megfelelőségi tesztmódjának bekapcsolásához nyomja meg az Időzítő gombot 3 másodpercig.
4. Helyezze az edényt a főzőfelületek egyikére, majd nyomja meg és tartsa nyomva a Főzőfelület kombot 3 másodpercig.

Kijelző Leírás
0 Az edény nem megfelelő
1-5 Az edény megfelelő, de nem hatékony
6-10 Az edény megfelelő

Tudnivalók az első használat előtt

Az érintögombok használata

Az érintógombok használatához érintse meg a kívánt gombot az ujja hegyével, és addig tartsa nyomva, amíg a megfelelő jelzőfények ki nem gyulladnak vagy el nem alszanak, illetve amíg a kívánt funkció be nem kapcsol.

A készülék használatakor ügyeljen arra, hogy egyszerre csak egy gombot érintsen meg. Ha az ujja túlzottan rálapul a gombra, véletlenül aktiválhat egy szomszédos gombot is.

Működés közben hallható hangok

Az alábbi hangokat hallhatja.

• Pattogás: az edény különböző anyagokból készült.
• Fütyülés: kettönél több főzőfelületet használ, és az edény különböző anyagokból készült.
• Zúgás: magas teljesítményszinteket használ.
• Kattogás: elektromos kapcsolás.
• Sziszegés, búgás: a ventilátor működik.
  Ezek a hangok nem rendellenesek, és nem utalnak meghibásodásra.

FIGYELEM!

Ne használjon különböző méretű és anyagú edényeket.

A különböző méretű vagy anyagú edények használata zajt és rezgéseket válthat ki.

MEGJEGYZÉS

Az alacsony teljesítményszint (1-5) használata kattogó zajt okozhat.

Első tisztítás

A kerámiaüveg-felületet törölje át nedves törlökendővel és a kerámialapos főzőfelület tisztítására szolgáló folyadékkal.

FIGYELEM!

Ne használjon súrolószert vagy túl érdes szivacsot. Ezzel felsértheti a felületet.

Működtetés

A készülék bekapcsolása

A készülék a Ki/Be ① gombbal kapcsolható be. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.

MEGJEGYZÉS

Miután a Ki/Be ① gombbal bekapcsolta a készüléket, kb. 20 másodperc múlva ki kell választania a teljesítményszintet. Ha ezt nem teszi meg, a készülék biztonsági okokból kikapcsol.

A készülék kikapcsolása

A készülék teljes kikapcsolásához használja a Ki/Be ①gombot. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.

MEGJEGYZÉS

Egyetlen főzőfelület vagy a teljes főzőlap kikapcsolása után a maradékhő jelenlétét a megfelelő főzőfelületekhez tartozó digitális kijelzőkön megjelenő H. betű jelzi (a „hot” (forró) szóra utalva), két fokozatban.

A hömérséklet lecsökken, a H. bltünik.

A főzőfelület és a teljesítményszint kiválasztása

1. A főzőfelület kiválasztásához nyomja meg a megfelelő Főzőfelület □ gombot.
2. A teljesítményszint beállításához és módosításához a Vezérlősáv vagy a Vezérlőbillentyű, illetve a Vezérlógomb használható.

Vezérlősáv	0 —— 15 — Max
Vezérlőbillentyű	— + Max
Vezérlögomb	Max

MEGJEGYZÉS

• A főzőfelület kiválasztásakor a teljesítményszint alapértelmezett beállítása 15.
• Ha egynél több gombot 8 másodpercnél hosszabb ideig nyomva tart, a főzőfelület kijelzőjén azd0 jelenik meg.

Adott ételek főzéséhez javasolt beállítások

Az alábbi táblázatban szereplő értékek csak tájékoztató jellegűek. A különféle főzési eljárásokhoz szükséges teljesítményszint számos tényezőtől függ, például a használt edény minőségétől, valamint a készített étel típusától és mennyiségétől.

Teljesítményszint	Főzési eljárás Példák a használatra
14-15	Melogítés /pirítás / sutés	Nagy mennyiségű folyadék melegítése,tészta főzése, hús piritása, pörköltkészítése, hús párolása
8-11 Intenz	v sutés	Hüsszeletek, hátszin, rösztí, kolbász,palacsinta, gofri
7-10 Sütés		Rántott szelet, rántott borda, máj, hal,fasírozott, rántotta
5-7 Főzés		Max. 1,5 liter folyadék forralása,burgonya, zöldség főzése
2-4	Párolás /gőzölés / főzés	Kís mennyiségű zöldség párolása, rizsés tejes ételek főzése
1-2 Olvasztás Vaj, zselatin, csokoládé felolvasztása

MEGJEGYZÉS

A teljesítményszintet az adott főzőedénynek és ételnek megfelelően kell beállítani.

Működtetés

Max. teljesítménynövelés

A Max. teljesítménynövelés funkcióval fokozható az egyes főzőfelületekhez elérhető teljesítmény (példa: nagy mennyiségű víz felforralása). A Max. teljesítménynövelés idejének letelte utan a főzőfelületek automatikusan visszaállnak a legmagasabb fűtési beállításra.

MEGJEGYZÉS

• Bizonyos esetekben előfordulhat, hogy a Max. teljesítménynövelés funkció automatikusan kikapcsol a főzölap belső elektromos alkatrészei védelme érdekében. Nem lehet például maximális teljesítményt elérni egyidejűleg a hátós Flex zónán és az elülső Flex zónán.
• A Max. teljesítménynövelés idejét a modell Főzőfelületek című specifikációja tartalmazza.

Teljesítményszabályzás

A főzőfelületek teljesítménye maximalizálva van. Ha a Max. teljesítménynövelés funkció bekapcsolásával a készülék túllépi ezt a teljesítménytartományt, a teljesítményszabályzás automatikusan csökkenti a főzőfelület teljesítményszintjét. A főzőfelülethez tartozó kijelző néhány másodpercig a beállított teljesítményszint és a maximálisan lehetséges teljesítményszint között váltakozik. A kijelzőn ezután a beállított teljesítményszintet a maximálisan lehetséges teljesítményszint váltja.

A Flex zóna használata (csak a modellekhez alkalmazott Flex zóna esetén)

A Flex funkció a teljes bal oldali főzőfelületet működtetheti a nagy méretű főzőedények használatához (példa: ovális főzőedény, kacsatál).

1. Nyomja meg a Flex zóna ☐ gombot.
2. A teljesítményszint beállításához és módosításához a Teljesítményszint gomb használható.

MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna ☐ gombot, a Flex zóna funkció kikapcsol.
• Ha mcgnyomja a Flex zóna gombot, miközben az egyes sütőfelületek különböző szinten működnek, magas szintre lesz beállítva.

A Flex Plus zóna használata (csak a modellekhez alkalmazott Flex Plus zóna esetén)

A Flex zóna a főzőlap bal oldalán található nagy méretű terület (bal oldali ábra), amelyet kimondottan arra terveztek, hogy több különböző méretű és alakú lábast és serpenyöt használhassanak rajta egyszerre. A Flex zónához négy zóna tartozik, melyeket külön induktor vezérel, így ön attól függetlenül főzhet, hogy hová helyezte az edényt a főzőfelületen.

A Flex Plus zónával különböző főzőfelületek kombinációja használható, így megnővelhető a főzési terület. Nyomja meg a Flex zóna ☐ gombot a főzőfelület használatához az alábbiak szerint.

1. főzőfelület 1. főzőfelület1. főzőfelület1. főzőfelület 2. főzőfelület 2. főzőfelület2. főzőfelület2. főzőfelület 3. főzőfelület 3. főzőfelület3. főzőfelület3. főzőfelület 4. főzőfelület 4. főzőfelület4. főzőfelület4. főzőfelület

MEGJEGYZÉS

• Amikor csak egy főzőfelületet használ, az edény aljának átmérője nem haladhatja meg a 14 cm-t.
• 5-10 másodpercbe telhet, amig a főzőlap érzékeli az edény pozícióját.
• Az edény érzékelése bizonyos zajokkal járhat.
• Főzés közben ne távolítsa el az edényt. Biztonsági okokból a főzőlap automatikusan leáll, ha több. mint 5 másodpercre eltávolítják az edényt.

A Flex Plus zóna használata (csak a modellekhez alkalmazott Flex Plus zóna esetén)

1. Nyomja meg a Flex zóna ☐ gombot.
2. A teljesítményszint beállításához és módosításához a Teljesítményszint gomb használható.

MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna gombot, a Flex zóna funkció kikapcsol.
• Ha megnyomja a Flex zóna ☐ gombot, miközben az egyes főzőfelületek különböző szinten működnek, automatikusan magasabb szint lesz beállítva.
• Amikor edényeket mozgat vagy ad hozzá egy új Flex zónához, szakítsa meg az aktuális műveletet, és a főzőfelület aktiválásához nyomja meg a megfelelő Sütőfelület jombot.

Működtetés

Melegen tartás

1. Ezzel a funkcióval melegen tarthatja a főzés után az ételeket. Nyomja meg a megfelelő Főzőfelület☐ gombot.
2. Nyomja meg a Melegen tartás 📄 gombot.
3. A főzőfelület kijelzője megváltozik.
4. A fözőfelület kikapcsolásához nyomja meg újból a Melegen tartás gombot.

Időzítő

Az időzítő biztonsági kapcsolóként való használata

Ha egy főzőfelülethez adott időtartam van beállítva, az időtartam elteltével a főzőfelület automatikusan kikapcsol. Ez a funkció több főzőfelülethez használható egyszerre.

Az időzítő beállítása

Kapcsolja be azokat a főzőfelületeket, amelyekhez alkalmazni szeretné a biztonsági kikapcsolást.

1. Nyomja meg az Időzítő 📍 gombot.
2. Az időzítő beállitásához nyomja meg ismételten az Időzítő gombot.
3. Az időzítőbeállítások törléséhez tartsa megnyomva az Időzítő ⏰ gombot 3 másodpercig.

MEGJEGYZÉS

• A beállitások gyorsabb módosításához nyomja meg és tartsa nyomva bármelyik Időzítő 📍 gombot, amig a kívánt értéket el nem érl.
• Az időzítő lejáratakor néhányszor sipjelet ad ki. A főzőfelület azonban nem kapcsol ki.

Szünet/Folytatás

A Szünet/Folytatás funkció egyidejűleg az összes bekapcsolt főzőterületet alacsony teljesítménybeállításra kapcsolja, majd visszaállítja az előzőleg beállított teljesítményszintre. Ezzel a funkcióval rövid időre megszakíthatja, majd folytathatja a főzési folyamatot, pl. telefonhívás esetén.

Amikor a Szünet/Folytatás funkció be van kapcsolva, a Szünet és zárolás II valamint a Ki/Be gomb kivételével az összes gomb le van tiltva.

A főzes folytatásához nyomja meg újból a Szünet és zárolás ^II gombot.

	Kezelőpanel Kijelző
Bekapcsolás	Nyomja meg aSzünet és zárolás _210nm gombot	^11
Kikapcsolás	Nyomja meg aSzünet és zárolás _210nm gombot	Vissza az előzőteljesítményszintre

Gyorsleállás

Ezzel a funkcióval csökkentheti a főzés befejezéséhez szükséges időt és lépések számát.

A főzőfelület kikapcsolásához nyomja meg a megfelelő Főzőfelület☐ gombot 2 másodpercig.

MEGJEGYZÉS

A Flex zóna Gomb nem támogatja a gyorsleállás funkciót.

Gyermekzár

A gyermekzár védelmet nyújt a főzőfelület véletlen bekapcsolása és a főzőterület aktiválása ellen. Főzés közben a kezelőpanel is - a Ki/Be①bomb kivételével (csak a kikapcsolásvezérlő) - zárolható, így megelőzheti a beállítások véletlen megváltoztatását, pl. arnikor egy törlőkendővel letörli a panelt.

A gyermekzár be- és kikapcsolása

1. Nyomja meg a Szünet és zárolás || gombot körülbelül 3 másodpercig. A műveletet hangjelzés igazolja vissza.
2. Nyomja meg bármelyik gombot. A L megjelenése a kijelzőkön mutatja, hogy a gyermekzár be van kapcsolva.
3. A gyerekzár kikapcsolásához nyomja meg újból a Szünet és zárolás gombot 3 másodpercig. A műveletet hangjelzés igazolja vissza.

MEGJEGYZÉS

• A be- és kikapcsolástól függetlenül a gyermekzár aktiválódik.
• A gyermekzár főzés közben beállítható. Ha ki szeretné kapcsolni a sütót, miközben a gyerekzár be van kapcsolva, nyomja meg a Ki/Be ① gombot, vagy először kapcsolja ki a gyermekzárat, majd nyomja meg a megfelelő Főzőfelület □ gombot.

Maximális teljesítménykorlát

Ezzel a funkcióval állíthatja be a készülék maximális teljesítményszintjét.

1. Tartsa a készüléket kikapcsolt üzemmódban.
2. A gyerekzár bekapcsolásához nyomja meg a Szünet és zárolás ^11 gombot körülbelül 3 másodpercig.
3. Nyomja meg a bal elülső Főzőfelület □ gombot és a jobb elülső Főzőfelület □ gombot egyidejűleg körülbelül 3 másodpercig.
4. Nyomja meg az Időzítő gombot körülbelül 3 másodpercig. A kijelzőkön megjelenik a P és a pillanatnyi maximális teljesítmény.
5. A teljesítményt a Szünet és zárolás ^II gombbal módosíthatja. (3000 W, 4000 W, 7400 W)
6. A beállítás megadásához nyomja meg a Ki/Be ① gombot.

MEGJEGYZÉS

Alacsony teljesítményű (3000 W, 4000 W) üzemmódban a teljesítményszint automatikusan módosul.

Működtetés

Hang be-/kikapcsolása

1. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.
2. Nyomja meg az Időzítő 📍 gombot körülbelül 3 másodpercig az áramellátás bekapcsolását követő 10 másodpercen belül.
3. A hang kikapcsol, és a kijelzön a Dhenik meg.
4. A hang beállításainak módosításához ismételje meg az 1, és a 2. lépést. A hang bekapcsol, és a kijelzőn a On jelenik meg.

MEGJEGYZÉS

10 másodperccel a bekapcsolást követően nem lehet módosítani a hangbeállításokat.

Smart Connect

A főzőlap beépített Wi-Fi modullal rendelkezik, amelynek segítségével szinkronizálhatja azt a SmartThings alkalmazással. Az okostelefon-alkalmazás segítségével Ön:
- nyomon követheti a főzőlap elemeinek működési állapotát és teljesítményszint-beállításait;
- ellenőrizheti és módosíthatja az időzítő beállításait. Elófordulhat, hogy a SmartThings alkalmazásról vezérelhető funkciók nem működnek zavartalanul, ha nem megfelelőek a kommunikációs feltételek, vagy ha a terméket olyan helyen üzemeltetik, ahol gyenge a Wi-Fi-kapcsolat jelerőssége.

A fözőlap csatlakoztatása

A Samsung főzőlap távoli funkcióinak használata előtt párosítania kell a SmartThings alkalmazással.

1. Töltse le és nyissa meg a SmartThings alkalmazást az okoseszközén.
2. A főzőlap bekapcsolásához nyomja meg a Ki/Be ①gombot körulbelül 1-2 másodpercig.
3. A gyerekzár bekapcsolásához nyomja meg a Szünet és zárolás ^11 hődő gombot körülbelül 3 másodpercig.
4. Kövesse az alkalmazás utasítésait, majd nyomja meg és tartsa nyomva a Főzőfelület Max gombot 3 másodpercig.
5. A Wi-Fi-jelzőfény villogása jelzi, hogy a kapcsolat létesítése folyamatban van. A folyamat befejeztével a jelzőfény villogás nélkul. folyamatosan világít. Sikeresen csatlakoztatta a főzőlapot.
6. Ha a Smart Connect WIFI-jelzőfénye nem kapcsol be, az alkalmazás utasításait követve csatlakoztasson újból.

MEGJEGYZÉS

• Ügyeljen arra, hogy a Smart Connect funkciót csak akkor állítsa be, amikor nem működik a főzőlap.
• További utasításokat a www.samsung.com webhelyen található webes útmutatóban talál

WIFI-kapcsolat létesítése/megszakítása

- A WIFI-kapcsolat létesítéséhez/megszakításához ismételje meg a 2-4 lépéseket.

A készülék karbantartása

Páraelszívó vezérlése

A termék Bluetooth-eszközzel rendelkezik, amelynek segítségével a főzőlapot csatlakoztathatja a Samsung páraelszívó készülékekhez. A Bluetooth-kapcsolaton keresztül használhatja a SmartThings alkalmazás hood control (páraelszívó vezérlése) funkcióját.

A Samsung páraelszívó-vezérlésre alkalmas készülékeiről a www.samsung.com webhelyen talál több információt.

Csatlakozás páraelszívó-vezérlésre alkalmas eszközhöz

1. Töltse le és inditsa el a SmartThings alkalmazást az okostelefonján. Ezután a Smart Connect eljárással csatlakoztassa a főzőlaphoz.
2. Kövesse a páraelszívó-vezérlésre alkalmas eszköz Bluetooth-utasításait, majd aktiválja a Bluetooth-kapcsolatot.
3. A Bluetooth-kapcsolat létrehozásához nyomja meg és tartsa nyomva egyidejűleg az Időzítő és a Szünet és zárolás, bombot. Amikor sikeresen létrejött a Bluetooth-kapcsolat, a helenik meg a kijelzőn.
4. Kövesse a páraelszívó vezérlésre alkalmas modell használati útmutatójában leírt utasításokat és az alkalmazás útmutatóját a páraelszívó vezérléséhez.

MEGJEGYZÉS

• Ha a Smart Connect kapcsolat nem jön létre, a SmartThings alkalmazás nem használható a páraelszívó figyeléséhez és vezérléséhez.
• Smart Connect kapcsolat hiányában Bluetooth segítségével is párosíthatja és szinkronizálhatja a főzőlapot a páraelszívóval. Ehhez kövesse a fent leírt 2. és 3. lépést.

Főzőlap

FIGYELEM!

Ügyeljen arra, hogy a forró kerámiaüveg-felület ne érintkezzen tisztítószerrel. A tisztítást követően megfelelő mennyiségű tiszta vízzel le kell mosni az összes tisztítószert, mert a felület felforrósodása után maró hatást fejthetnek ki. Ne használjon maró hatású tisztítószereket, például grillsütő- vagy sütötisztító sprayt és durva tisztítóeszközöket, dörzsiszivacsot vagy serpenyótisztító fémszivacsot.

MEGJEGYZÉS

A kerámiaüveg-feluletet minden egyes használat után, még langyosan törölje le. Igy megakadályozhatja, hogy a kiömlött étel rágjgen a felületre. A vízkő, a víz- és zsírfoltok, valamint a fémedények okozta elszíneződést a kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel távolíthatja el.

Enyhe szennyeződések

1. A kerámiaüveg-felületet törölje át egy nedves törlökendövel.
2. Egy tiszta törlökendővel törölje szárazra. Ügyeljen rá, hogy ne maradjon tisztítószer a felületen.
3. Hetente egyszer törölje át alaposan az egész kerámiaüveg-főzőfelületet kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentos acélfelületekhez készült tisztítószerrel.
4. Bő vízzel tisztítsa meg a kerámiaüveg-felületet, majd szöszmentes, tiszta törlókendővel törölje szárazra.

A készülék karbantartása

Makacs szennyeződések

1. A felületre égett ételt és a makacs foltokat üvegkaparóval távolíthatja el.
2. Az üvegkaparót helyezze kissé ferdén a kerámiaüveg felületre.
3. A kaparó pengéjével kaparja le a szennyeződést.

MEGJEGYZÉS

Az üvegkaparot és a kerámiauveg tisztítására szolgáló tisztítószert a megfelelő szaküzletekben vásárolhatja meg.

Különösen makacs szennyeződés

1. A ráégett cukrot, ráolvadt műanyagot, aluminiumfóliát vagy más anyagokat üvegkaparóval távolítsa el, akkor, amikor még forró a készülék.

FIGYELEM!

Ha forró főzőfelületen használja az üvegkaparót, könnyen megégetheti magát.

1. Tisztítsa meg a főzőlapot a megszokott módon, miután lehült. Ha a főzőfelületre olvadt anyag időközben megszilárdult, a tisztításhoz melegítse fel ismét.

MEGJEGYZÉS

Az éles szélű edények stb. által okozott karcolások vagy sötét szennyeződések nem távolíthatók el. Ezek a sérülések ugyanakkor a főzőlap működésére nincsenek hatással.

Hibakeresés és javítás

A főzőlap kerete (nem tartozék, külön vásárolható meg)

FIGYELEM!

A főzőlap keretének tisztítása során ne használjon ecetet, citromlevet vagy vízköoldót, mert matt foltok jelenhetnek meg a felületén.

1. Törölje le a keretet egy nedves törlökendövel.
2. Nedvesítse meg a rászáradt szennyeződést egy vizes törlőkendővel. Törölje szárazra.

A készülék meghibásodásának megelőzése

• Ne használja a főzőlapot tároló- vagy munkafelületként.
• Ha a főzőlapon nincs edény, vagy az edény üres, ne használja a főzőfelületet.
• A kerámiaüveg nagyon kemény, és a hömérsékleti hatásokkal szemben ellenálló, de nem törhetetlen. Ha éles vagy kemény tárgyat ejtenek a főzőlapra, könnyen megsérülhet.
• Az edényeket ne tegye rá a főzőlap keretére. Ezzel felsértheti vagy megkarcolhatja a fényezést.
• Ügyeljen arra, hogy ne csöppenjen savas folyadék, például ecet, citromlé vagy vízköoldó a főzőlap keretére, mert matt foltok keletkezhetnek a felületén.
• Ha a forró főzőfelületre cukor vagy cukortartalmú anyag kerül és ráolvad, azonnal távolitsa el konyhai kaparóval, olyankor, amikor még forró. Ha kihülés után próbálja meg eltávolítani, megsérülhet a készülék felülete.
• Az olyan anyagokat, amelyek hő hatására megolvadhatnak – például műanyag, alufólia vagy sütőpapír –, tartsa távol a kerámiaüveg felülettől. Ha efféle anyag olvad rá a főzőlapra, távolitsa el azonnal konyhai kaparóval.

Hibakeresés

Előfordulhat, hogy a készülék rendellenes működését olyan kisebb meghibásodás okozza, amelyet az alábbi utasításokat követve Ön is elháríthat. Ha az egyes eseteknél megadott utasítások nem vezetnek sikerre, ne próbálkozzon további javításokkal.

FIGYELEM!

A készülék javítását csak képzett szakember végezheti. A nem szakszerűen végrehajtott javítás a használó személyi sérülésének komoly veszélyével járhat. Ha a készülék javításra szorul, forduljon az ügyfélszolgálathoz.

Hiba Lehetséges oka Megoldás
Mi a teendő, ha nem működnek a főzőfelületek?	• Leoldhatott a ház hálózatának áramkör-megszakítója.	• Ha az áramkör-megszakító egymás után többszór leold, hívjon villanyszerelőt.
Mi a teendő, ha nem kapcsolnak be a főzőfelületek?	• Véletlenül megnyomhatták a Ki/Be 1 gombot.• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.	• A készulék megfelelően be van kapcsolva.• Tisztítsa meg a kezelőpanelt.
Mi a teendő, ha a kijelzön a H, h , a maradékhő ikon kivételével minden más jelzés eltünik?	• Véletlenül megnyomhatták a Ki/Be 2 gombot.• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.	• A készulék megfelelően be van kapcsolva.• Tisztítsa meg a kezelőpanelt.
Mi a teendő, ha a főzőfelületek kikapcsolása után a maradékhő értéke nem jelenik meg a kijelzön?	• Csak rövid ideig használta a főzőfelületet, így az nem melegedett fel eléggé.	• Ha a főzőfelület forró, hívja a helyi szervizközpontot.

Hibakeresés és javítás

Információs kód Lehetséges oka Megoldás
C0	Probléma van a sütő hőmérséklet-érzékelőjével.	A Ki/Be 1 gombbal indítsa újra a készüléket. Ha a probléma továbbra is fennáll, húzza ki a tápkábelt több mint 30 másodpercre. Ezután indítsa újra a készüléket. és próbálkozzon újból. Ha a probléma továbbra is fennáll, forduljon a helyi szakszervizhez.
C1	A hőmérsékletet a megadottnál magasabbnak érzékeli.
C2	Probléma van a PBA-érzékelővel.
A2	Az egyenáramú motor nem működik, mert problémák merültek fel a NYÁK on vagy a vezetékeknél, illetve elektromos zavarok lépnek fel a motor érintkezőkéseinél.
d0	Az egyik gombot B másodpercnél hosszabb ideig tartottak lenyomva.	Ellenőrizze, hogy nem nedves-e a gomb, illetve nincs-e lenyomva. Ha a probléma továbbra is fennáll, a Ki/Be 1 gombbal indítsa újra a készüléket. Ha a probléma továbbra is fennáll, forduljon a helyi szakszervizhez.
F0	A fő és az alárendelt NYÁK-ok közötti kommunikáció silkertelen.	A Ki/Be 1 gombbal indítsa újra a készüléket.. Ha a probléma továbbra is fennáll, húzza ki a tápkábelt több mint 30 másodpercre. Ezután indítsa újra a készüléket. Ha a probléma továbbra is fennáll, forduljon a helyi szakszervizhez.
F2	Az érintésvezérelt kezelőfelület abnormálisan kommunikál.
UP	Kívül esik a normalfeszültségartományon (220 - 240 V).	Ellenőrizze az otthoni elektromos háiózati környezetet.
Y	Ha a főzőcedény nem alkalmas az indukcióra, vagy a főzőcdény nélkül működik, akkor mcgjelenik.	Használjon indukciós hevítéshez alkalmas főzőcedényt.

Mi a teendő, ha a főzőfelületet nem lehet ki- vagy bekapcsolni?

Ezt a következők egyike okozhatja:

• A kezelöpanel egy részét nedves törlökendő takarja, vagy folyadék került rá.
• Be van kapcsolva a gyermekzár, és a kijelzön az jelzés látható.

Mi a teendő, ha a d☐ kijelzés világít?

Ellenőrizze a következőket:

- A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.

Az újraindításhoz nyomja meg a Ki/Be ① gombot.

- Ha folyadék ömlött a kezelöpanelre, törölje le.

Mi a teendő, ha a [ | kijelzés világít?

Ellenőrizze a következőket:

• A főzölap rendellenes használat miatt túlmelegedett.
• Miután a főzőlap lehült, az újraindításához nyomja meg a Ki/Be ① gombot.

Mi a teendő, ha a ú kijelzés világít?

Ellenőrizze a következőket:

• Az edény nem megfelelő, túl kicsi, vagy nem lett edény helyezve a főzőfelületre.
• Ha megfelelő edényt használ, ez az üzenet automatikusan eltűnik.

Mi a teendő, ha a hűtőventilátor a főzőlap kikapcsolása után is jár?

Ellenőrizze a következőket:

• A főzőlap használatának befejezése után a hütőventilátor még addig működik, amíg a készülék le nem hül.
• Miután a főzőlap elektromos alkatrészei lehültek, vagy letelt a maximális idő (10 perc), a hűtőventilátor kikapcsol.
• Ha olyan hiba miatt fordul a szervizhez, amely a készülék nem megfelelő használata miatt következett be, a szerelők a jótállási idő alatt is felszámítják a javítási díjat.

Jegyzetek

Szerviz

Mielőtt az úgyfélszolgálathoz vagy a szervizhez fordulna, olvassa el a Hibakeresés című fejezetet. Ha további segítségre van szüksége, járjon el az alábbi utasítások szerint.

Müszaki hibáról van szó?

Ha igen, forduljon az ügyfélszolgálathoz.

Mindig készüljön fel a beszélgetésre. Így könnyebben lehet azonosítani a hibát, és könnyebb lesz eldönteni, hogy ki kell-e szállniuk a szerelőknek.

Jegyezze fel az alábbi adatokat:

• Miben nyilvánul meg a hiba?

- Milyen körülmények között jelentkezik a hiba?

Hiváskor adja meg a készülék tipusát és sorozatszámát. Ezek az adatok a készülék adattábláján találhatók, a következőképpen:

• A típus megnevezése (Model description)

• Gyári szám (S/N code, 15 jegyű szám)

Az egyszerübb hozzáférés miatt azt javasoljuk, hogy jegyezze fel ide az adatokat:

- Típus:

- Sorozatszám:

Milyen esetekben kell a jótállási idő alatt is javítási díjat fizetni?

- Ha a Hibakeresés című fejezetben felsorolt megoldások egyikével Ön is orvosolhatta volna a hibát.

- Ha a szerelőnek többször is ki kell szállnia, mert a kiszállást megelőzően nem kapta meg az összes szükséges információt, és emiatt vissza kell mennie a szervizközpontba alkatrészekért. Ha a telefonhívás előtt összegyűjti a fenti adatokat, nem kell kifizetnie ezeket a költségeket.

KÉRDÉSE VAGY KÖZLENDŐJE VAN?

ORSZÁG HÍV.	JON BENNÜNKET	VAGY KERESSE FEL WEBHELYÜNKET
AUSTRIA 080	72 67 864 (0800 SAMSUNG) www.samsung.com/at/support
BELGIUM 02-	201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707	019 70 www.samsung.com/dk/support
FINLAND 030	-6227 515 www.samsung.com/fi/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
GERMANY 061	96 77 555 77 www.samsung.com/de/support
ITALIA 800-	SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG 261	03 710 www.samsung.com/be_fr/support
NETHERLANDS 088	90 90 100 www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacional Dias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300 www.samsung.com/se/support
SWITZERLAND 080	726 786	www.samsung.com/ch/support (German)www.samsung.com/ch fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

ORSZÁG HÍV.	JON BENNÜNKET	VAGY KERESSE FEL WEBHELYÜNKET
ALBANIA 045	620 202 www.samsung.com/al/support
BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGÁRIA	0800 11131 - Безплатен за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилният оператор09:00 до 18:00 - Понеделник до Петък	www.samsung.com/bg/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG(800 726786)	www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENECRO	020 405 888	www.samsung.com/support
POLAND	801-172-678* lub [phone]** (opłata według taryfy operatora)	http://www.samsung.com/pl/support/
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat în rețea Program Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800 726 786)	www.samsung.com/sk/support
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA	8000-7267 www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
KOSOVO 038	40 30 90 www.samsung.com/support

Επαγωγική εστία

Εγχειρίδιο χρήσης

SAMSUNG

Περιεχόμενα

Varná zóna 1 Varná zóna 1Varná zón Varná zóna 2 Varná zóna 2Varná zón Varná zóna 3 Varná zóna 3Varná zón Varná zóna 4 Varná zóna 4Varná zón

POZNÁMKA

Varná zóna 1 Varná zóna 1Varná zón Varná zóna 2 Varná zóna 2Varná zón Varná zóna 3 Varná zóna 3Varná zón Varná zóna 4 Varná zóna 4Varná zón

POZNÁMKA
