KÄYTTÖOHJE NZ64B5045KK SAMSUNG

Oppaan käyttäminen 3

Seuraavia symboleja käytetään tässä käyttöoppaassa: 3

Mallin nimi ja sarjanumero 3

Turvallisuusohjeet 3

Pakkausmateriaalin hävittäminen 7

Vanhan laitteesi asianmukainen hävittäminen 7

Tämän tuotteen oikea hävittäminen (sähkö- ja elektroniikkajäte) 7

Liesitason asentaminen 8

Turvallisuusohjeet asentajalle 8

Tarvittavat työkalut 8

Kytkeminen verkkovirtalähteeseen 8

Asentaminen työtasoon 9

Komponentit 11

Ennen aloittamista 11

Keittoalueet 11

Ohjauspaneeli 12

Induktiolämmitys 13

Turvakatkaisu 13

Jaännöslämmön merkkivalo 14

Lämpötilan havaitseminen 14

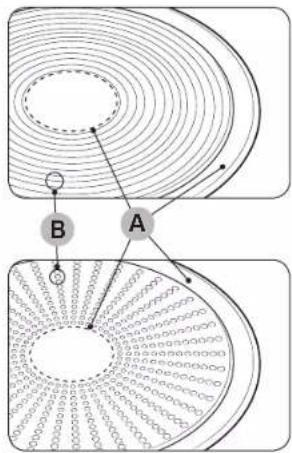

Keittoastiat 14

Kosketuspainikkeiden käyttäminen 18

Toiminnan äänet 18

Ensimmäinen puhdistus 18

Toiminta 18

Laitteen kytkeminen päälle 18

Laitteen kytkeminen pois päältä 18

Keittoalueen ja tehotason valitseminen 19

Max Boost 20

Flex-alueen käyttäminen (vain Flex-alueella varustetuissa malleissa) 20

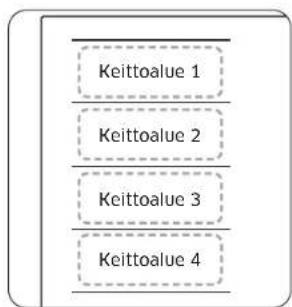

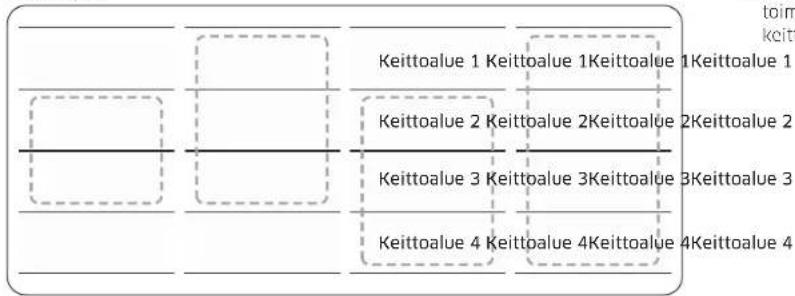

Flex-alue Plus (vain Flex-alue Plus -malleissa) 21

Pidä lämpimänä 22

Ajastin 22

Tauko/jatkaminen 22

Pikapysäytys 22

Lapsilukko 23

Enimmäistehon raja 23

Ääni päälle/pois päältä 24

Smart Connect 24

Liesituulettimen ohjaus 25

Laitteen ylläpito 25

Liesi 25

Kevyt likaantuminen 25

Pinttynyt lika 26

Ongelmalika 26

Liesitason kehys (vaihtoehto) 27

Välttääksesi laitteesi vahingoittumisen 27

Vianmääritys ja huolto 27

Vianmääritys 27

Huolto- ja asiakaspalvelu 29

Oppaan käyttäminen

Lue tämä käyttöopas ja kiinnitä erityistä huomiota seuraavassa osiossa oleviin turvallisuustietoihin ennen laitteen käyttöa. Säilytä tämä käyttoopas myöhempää käyttöä varten.

Jos laitteen omistusoikeus siirtyy, muistathan luovuttaa käyttöoppaan uudelle omistajalle.

Seuraavia symboleja käytetään tässä käyttöoppaassa:

VAROITUS

Vaarat tai vaaralliset käytännöt, jotka voivat johtaa vakavaan henkilövahinkoon tai kuolemaan.

HUOM.

Vaarat tai vaaralliset käytännöt, jotka voivat johtaa vähäiseen henkilövahinkoon tai omaisuusvahinkoon.

HUOM.

Vähennä tulipalon, räjähdyksen, sahköiskun tai henkilövahinkojen vaaraa liesitasoa käyttäessäsi noudattamalla seuraavia perusturvallisuustoimenpiteitä.

HUOM.

Hyödyllisiä vinkkejä, suosituksia tai tietoja, jotka auttavat käyttäjiä tuotteen käsittelyssä.

Mallin nimi ja sarjanumero

Sekä mallin nimi että sarjanumero on merkitty liesitason alapuolelle. Kirjoita tiedot muistiin myöhempää käyttöä varten tai kiinnitä tuotteen lisäetiketti (joka sijaitsee tuotteen yläosassa) tälle sivulle.

Mallin nimi

Sarjanumero

Turvallisuusohjeet

Tämän laitteen turvallisuuteen liittyvät asiat ovat kaikkien hyväksyttyjen teknisten- ja turvallisuusstandardien mukaisia. Kuitenkin me valmistajina uskomme, että meidän vastuullamme on myös perhdyttää sinut seuraaviin turvallisuusohjeisiin.

▲ VAROITUS

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joilla on heikentyneet fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, paitsi jos heidän turvallisuudestaan vastaava henkilö on valvonut tai ohjeistanut laitteen käyttöä. Lapsia olisi valvottava, etteivät he eivät leiki laitteen kanssa. Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on heikommat fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, jos heille on annettu laitteen turvallista käyttöä koskevaa valvontaa tai ohjeistusta, ja he ymmärtävät niihin liittyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Irti kytkemisen mahdollisuus tulee olla kiinteässä johtoasennuksessa asennussääntöjen mukaisesti.

Tämä laite tulisi pystyä irrottamaan virtalähteestä asennuksen jälkeen. Irti kytkemisen mahdollisuus voidaan toteuttaa jättämällä pistoke helposti saataville tai asentamalla kytkin kiinteään johtoasennukseen asennussääntöjen mukaisesti.

Turvallisuusohjeet

Jos virtajohto on vaurioitunut, tulisi valmistajan, sen huoltohenkilön tai vastaavan pätevyyden omaavan henkilön vaihtaa se vaarojen välttämiseksi.

Asennuksessa ei tulisi käyttää liimoja, koska niitä ei pidetä luotettavina kiinnitysvälineinä.

VAROITUS: Jos pinta on rikkoutunut, sammuta laite sähköiskun välttämiseksi.

Käytön aikana laite kuumenee. Liesitason sisällä olevien lämpöelementtien koskemista tulisi välttää.

VAROITUS: Esillä olevat osat voivat kuumentua käytön aikana. Pienet lapset on pidettävä poissa lähettyviltä.

Höyrypesuria ei saa käyttää.

Metallisia esineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, ei pitäisi laittaa liesitasolle, koska ne voivat kuumentua.

Käytön jälkeen sammuta liesitaso sen käyttöpaneelista. Älä luota pannun ilmaisimeen.

Laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä.

HUOM. Kypsennysprosessia on valvottava. Lyhytkestoista kypsennysprosessia on valvottava jatkuvasti.

Laitetta ei saa asentaa koristeoven taakse ylikuumenemisen välttämiseksi.

VAROITUS: Laite ja sen esillä olevat osat kuumenevat käytön aikana. On varottava koskettamasta lämmityselementtejä.

Alle 8-vuotiaat lapset on pidettävä poissa, ellei heitä valvota jatkuvasti.

VAROITUS: Valvomaton käyttö voi olla vaarallista ja aiheuttaa tulipalon paistettaessa ruokaa liesitasolla rasvassa tai öljyssä.

Älä koskaan yritä sammuttaa tulipaloa vedellä. Sen sijaan sammuta laite ja peitä liekki esimerkiksi kannella tai sammutuspeitteellä.

VAROITUS: Palovaara: Älä säilytä esineitä kypsennyspinnoilla.

VAROITUS: Käytä ainoastaan laitteen valmistajan suunnittelemia tai käyttöohjeissa valmistajan sopivaksi osoittamia liesisuojia, tai suojia, jotka sisältyvät laitteeseen.

Epäasianmukaisten suojien käyttö voi aiheuttaa onnettomuuksia.

Pinnat todennäköisesti kuumenevat käytön aikana.

Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on heikommat fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, jos heille on annettu laitteen turvallista käyttöä koskevaa valvontaa tai ohjeistusta, ja he ymmärtävät niihin liittyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa puhdistaa ja huoltaa laitetta, elleivät he ole yli 8-vuotiaita ja heitä valvota. Pidä laite ja sen johto poissa alle 8-vuotiaiden lasten ulottuvilta.

HUOM.

Varmista, että laitteen on asentanut ja maadoittanut pätevä asentaja.

Laitetta saa huoltaa ainoastaan pätevä huoltohenkilöstö.

Epäpätevien henkilöiden tekemät korjaukset voivat aiheuttaa vammoja tai vakavia toimintahäiriöitä. Jos laitteesi tarvitsee korjausta, ota yhteyttä paikalliseen huoltoon. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa vahinkoa ja mitätöidä takuun.

Upotusasennettuja laitteita saa käyttää vasta, kun ne on asennettu asiaankuuluvien standardien mukaisiin kaappeihin ja työpisteisiin. Näin varmistetaan, että sähköyksiköt ovat riittävästi suojassa kontaktilta keskeisten turvallisuusnormien mukaisesti.

Jos laitteeseen tulee toimintahäiriöitä tai se rikkoutuu, tai siihen tulee murtumia tai halkeamia:

• sammuta kaikki keittoalueet,
- irrota liesitaso verkkovirrasta, ja
- ota yhteyttä paikalliseen huoltopalveluun.

Jos liesitaso halkeaa, sammuta laite mahdollisen sähköiskun välttämiseksi. Älä käytä liesitasoasi ennen kuin lasipinta on vaihdettu.

Turvallisuusohjeet

Älä käytä liesitasoa alumiinifolion, alumiinifolioon käärittyjen tuotteiden tai alumiiniastioihin pakattujen pakasteiden lämmittämiseen.

Astian pohjan ja liesitason välinen neste voi aiheuttaa höyrynpainetta. Paine voi aiheuttaa astian siirtymisen.

Varmista aina, että keittolevy ja astian pohja pysyvät kuivina.

Keittoalueista tulee kuumia, kun kypsennät ruokaa.

Pidä pienet lapset aina poissa laitteen lähettyviltä.

Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta, koska ne voivat olla vaarallisia lapsille.

Tätä laitetta käytetään vain tavalliseen ruoanlaittoon ja paistamiseen kotona. Sitä ei ole suunniteltu kaupalliseen tai teolliseen käyttöön.

Älä käytä liesitasoa huoneen lämmitykseen.

Ole varovainen, kun kytket sähkölaitteita pistorasioihin lähellä liesitasoa. Sähköjohdot eivät saa joutua kosketuksiin liesitason kanssa.

Ylikuumentunut rasva ja öljy voivat syttyä tuleen nopeasti.

Älä koskaan jätä pintoja valvomatta valmistaessasi ruokaa rasvassa tai öljyssä, esimerkiksi paistaessasi ranskalaisia.

Sammuta keittoalueet käytön jälkeen.

Pidä käyttöpaneeli aina puhtaana ja kuivana.

Älä koskaan aseta palavia esineitä liesitasolle, koska se voi aiheuttaa tulipalon.

On olemassa vaara, että laitteesta saa palovammoja, jos sitä käytetään huolimattomasti.

Sähkölaitteiden johdot eivät saa koskettaa kuuman liesitason tai kuuman astian pintaa.

Älä käytä liesitasoa vaatteiden kuivaamiseen.

Tahdistimen tai sydänimplanttien käyttäjien on pidettävä ylävartalonsa vähintään 30 cm:n etäisyydellä induktiokeittoalueista, kun ne ovat päällä. Jos olet epävarma, ota yhteys laitteen valmistajaan tai lääkäriin. (Vain induktioliesitasomalli)

Älä yritä korjata, purkaa tai muokata laitetta itse.

Sammuta laite aina ennen puhdistusta.

Puhdista liesitaso tässä käyttöoppaassa olevien puhdistus- ja hoito-ohjeiden mukaisesti.

Pidä lemmikit poissa laitteen luota, koska ne voivat osua laitteen säätöihin ja aiheuttaa toimintahäiriön.

Pakkausmateriaalin hävittäminen

VAROITUS

Kaikki laitteen pakkaamiseen käytelyt materiaalit ovat täysin kierrälettäviä. Levy- ja kovavaahto-osat on merkitty asianmukaisesti. Hävitä pakkausmateriaalit ja vanhat laitteet turvallisuus ja ympäristo huomioon ottaen.

Vanhan laitteesi asianmukainen hävittäminen

VAROITUS

Ennen kuin hävität vanhan laitteesi, tee se toimintakelvottomaksi, jotta se ei voi aiheuttaa vaaraa. Anna pätevän teknikon irrottaa laite verkkovirrasta ja irrottaa verkkojohto.

Laitetta ei saa hävittää kotitalousjätteen mukana. Tietoa keräyspäivistä ja yleisistä jätehuoltopaikoista saat paikalliselta jätehuoltolaitokselta tai -neuvostolta.

Tämän tuotteen oikea hävittäminen (sähkö- ja elektroniikkajäte)

(Koskee maita, joissa käytetään erillisiä keräysjärjestelmiä) Tämä merkki tuotteessa, lisävarusteessa tai kirjallisissa osioissa tarkoittaa, että tuotetta ja sen elektronisia lisävarusteita (esim. laturi, kuulokkeet, USB-kaapeli) ei pitäisi hävittää muiden kotitalousjätteiden kanssa laitteen tulessa käyttöikänsä påähän. Jotta vältettäisiin huolimattomasta jätelajittelusta aiheutuvat haitat ympäristölle ja ihmisten terveydelle, tulisi nämä jätteet erotella muista jätteistä ja kierrättää ne vastuullisesti materiaaliresurssien kestävän käytön edistämiseksi. Kotitalouksien tulisi ottaa yhteyttä joko vahittaismyyjään, jolta he ostivat täman tuotteen, tai kunnantoimistoon saadakseen lisätictoja kierrätyksestä ja siitä minne ja miten he voivat toimittaa tuotteet ympäristön kannalta turvallisesti. Yritysten tulisi ottaa yhteyttä toimittajaansa ja tarkistaa ostosopimuksen chdot. Tätä tuotetta ja sen elektronisia lisävarusteita ei saa hävittää muiden tavaranjakelussa syntyvien kulutusjätteiden seassa.

Lisätictoja Samsungin ympäristösitoumuksista ja tuotekohtaisista saantövelvoitteista on osoitteessa: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Liesitason asentaminen

VAROITUS

Varmista, että uuden laitteen asentaa ja maadoittaa vain pätevä ammattilainen. Noudata näita ohjeita. Takuu ei kata vahinkoja, jotka syntyvät virheellisen asennuksen seurauksena.

Tekniset tiedot ovat tämän käyttöoppaan lopussa.

Turvallisuusohjeet asentajalle

• Sähkoasennuksessa on oltava laite, jonka avulla laite voidaan irrottaa sähköverkosta kaikissa navoissa, joiden kosketusaukon leveys on vähintään 3 mm. Sopivia erotuslaitteita ovat mm. verkkoa suojaavat katkaisimet, sulakkeet (ruuvityyppiset sulakkeet on irrotettava pidikkeesta), vikavirtasuojat ja kontaktorit.
• Palosuojauksen osalta tämä laite vastaa standardia EN 60335-2-6. Tämäntyyppinen laite voidaan asentaa niin, että sen toisella puolella on korkca kaappi tai seinä.
• Asennuksen on taattava iskunkestävyys.
• Keittiöyksikön, johon laite on asennettu, on täytellävä standardin DIN 68930 vakausvaatimukset.
• Kosteussuojan varmistamiseksi kaikki leikatut pinnat on tiivistettävä sopivalla tiivistysaineella.
• Laatoitetuilla työtasoilla liesitason saumat on täytettävä kokonaan laastilla.
• Luonnonkivi-, tekokivi- tai keraamisilla työtasoilla kiinnitysjouset on liimattava paikoilleen sopivalla keinohartsilla tai sekaliimalla.
• Varmista, että tiiviste istuu kunnolla työtasoa vasten ilman rakoja. Ylimääräistä silikonitiivistettä ei saa levittää, sillä se vaikeuttaisi irrottamista huollion yhteydessä.
• Liesitaso on irrotettaessa painettava alhaalta ulos.
  • Liesitason alle voidaan asentaa levy.
• Työtason ja sen alla olevan yksikön etuosan välistä tuuletusrakoa ei saa peittää.

Tarvittavat työkalut

Kynä Phillips-ruuvimeisseli Viivain tai viivoitin

Suojalasit Pistosaha Porakone

Kytkeminen verkkovirtalähteeseen

Ennen yhdistämistä tarkista, että laitteen nimellisjännite, eli arvokilvessä ilmoitettu jännite, vastaa käytettävissä olevaa syöttojännitettä. Arvokilpi sijaitsee liesitason alakotelossa.

VAROITUS

Sammuta virta ennen kuin kytket johdot piiriin.

Lämmityselementin jännite on AC 230 V-. Laite toimii täydellisesti myös verkoissa AC 220 V\~ tai AC 240 V-. Liesitaso on kytkettävä verkkovirtaan laitteella, jonka avulla se voidaan irrottaa verkkovirrasta kaikilla navoilla kontaktiaukon leveyden ollessa vähintään 3 mm, esim. automaattikatkaisimella, maavuodon katkaisijalla tai sulakkeella.

VAROITUS

Kaapeliliitännät on tehtävä määräysten mukaisesti ja pääteruuvit tulee kiristää turvallisesti.

VAROITUS

Kun liesitaso on kytketty verkkovirtaan, tarkista, että kaikki keittoalueet ovat käyttövalmiita kytkemällä ne yksitellen päälle maksimiasetuksella sopivan astian kanssa.

VAROITUS

Kiinnitä huomiota talon (vaatimustenmukaisten) yhteyksien ja laitteiden tilaan ja neutraaliin jakamiseen (llitäntajärjestelmät). Muussa tapauksessa osat voivat vaurioitua.

Takuu ei kata virheellisestä asennuksesta johtuvia vahinkoja.

VAROITUS

Jos virtajohto on vaurioitunut, tulisi valmistajan, sen huoltohenkilön tai vastaavan pätevyyden omaavan henkilön vaihtaa se vaarojen välttämiseksi.

01 02 03 0406 05 L N

1N\~(32 A)

01 220-240 V -	04 Sininen
02 Musta 05 Harmaa
03 Ruskea 06	Vihreä/keltainen

01 02 03 04 LIL2N 05 06 07

2N \~ (16 A): Kaksivaiheiset johdot (L1 ja L2) erotetaan toisistaan ennen liittämistä.

01 220-240 V ~	05 Sininen
02 380-415 V ~	06 Harmaa
03 Musta 07
04 Ruskea

0104 02 03 05 06 L1N1L2N2 07

2 x 1N\~ (16 A): Erota johdot ennen liittämistä.

01 220-240 V -	05 Ruskea
02 Musta 06 Harmaa
03 Sininen 07
04 220-240 V ~

VAROITUS

Jotta verkkoliitäntä tulisi oikein, seuraa kytkentäkaaviota liittimien läheisyydessä.

Asentaminen työtasoon

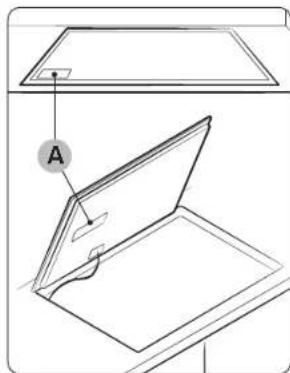

Merkitse sarjanumero muistiin laitteen tyyppikilvestä ennen asennusta. Tätä numeroa tarvitaan huoltopyyntöjen yhteydessä, eikä se ole enää saatavilla asennuksen jälkeen, sillä se on laitteen yla- tai alapuolella olevassa alkuperaisessä tyyppikilvessä.

HUOM.

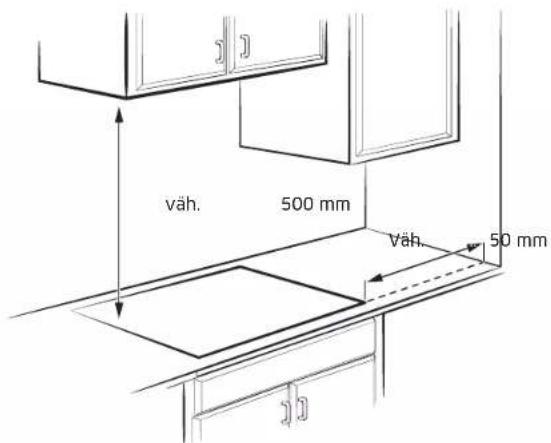

Kiinnitā erityistā huomiota vāhimmäistilaa ja -vāliā koskeviin vaatimuksiin.

HUOM.

Keittotason alaosassa on tuuletin. Jos keittotason alla on laatikko, sitä ei saa käyttää pienten esineiden tai paperin säilyttämiseen, koska ne voivat vahingoittaa tuuletinta tai häiritä jõähdytystä, jos ne joutuvat sen sisään.

Liesitason asentaminen

Laatikosto Uuni väh. 2 mm väh. 10 mm väh. 59 mm väh. 15 mm väh. 20 mm väh. 10 mm

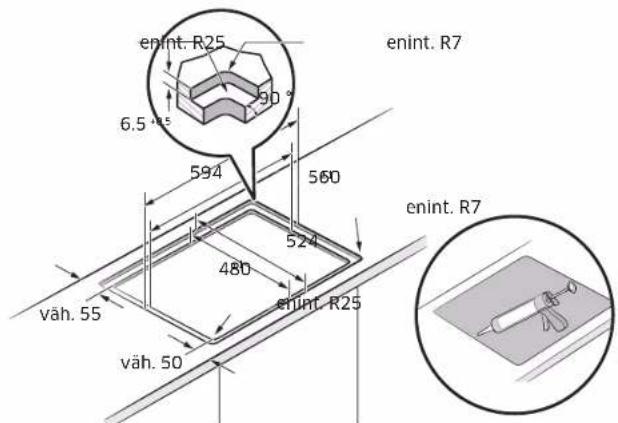

Upotusasennettava malli (vain NZ6*****FK malli voidaan asentaa)

enint. R25 enint. R7 6.5 mm 90° 594 560 524 480 enint. R25 enint. R7 väh. 55 väh. 50

01 01 01 02 Ohjauspaneeli 1 / 2 Ohjausp

0101 eei1.02

NZ63*605**K NZ64*401**K

0101 0202 Ohjauspaneeli 1 / 3

Ennen aloittamista

NZ64*504**K NZ64*5066*K

01 01 01 02 Ohjauspaneeli 1 / 2 Ohjauspa

0101 neeli_1 /02

NZ64*605**K

01 01 01 02 Ohjauspaneeli 1 / 3

01 Induktiokeittoalue

02 Ohjauspanceli

Ohjauspaneeli

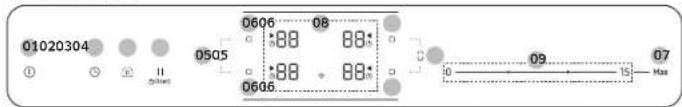

Ohjauspaneeli 1

01020304 0505 0606 08 :88 88; :88 88; 0606 09 07 10 15 Max

Ohjauspaneeli 2

01020304 ① ○ ⊕ II 05 C 0606 08 :88 88* :88 - 88* 0606 10 - + 07 Max

Ohjauspaneeli 3

0107020304 05 0605 08 88 88 88 88 0605 11 Max 金 II (9.9mm)

01 Virtapainike Lieden kytkeminen päälle ja pois päältä.
02 ⏻ Ajastin	Ajastimen kytkeminen päälle tai pois päältä ja ajastimen asettaminen.
03 ⏻ Pidä lämpimänä	Pitää kypsennctyn ruoan lämpimänä.
04 ⏻ Tauko ja lukitus	Kaikkien keittoalueiden kytkeminen alhaiselle tehoasetukselle. Paina 3 sekuntia lukitaksesi tai avataksesi ohjauspaneelin lukituksen. (Lapsilukko)
05 ⏻ Flex-alue Flex-alueen valitseminen.
06 ⏻ Keittoalue Keittoalueen valitseminen.
07 MaxBoost Aktivoi toiminnon.
08 Näyttö	Nayttää lämpõasetukset, jaannõslammön ja Wi-Fi-yhleyden.
09 Ohjauspalkki	Lämpõtila-asetuksen asettamiseen ja ajan lisäämiseen tai vähentämiseen.
10 Ohjausnäppäin	Lämpõtila-asetuksen asettamiseen ja ajan lisäämiseen tai vähentamiseen.
11 Säätõnuppi	Lämpõtila-asetuksen asettamiseen ja ajan lisäämiseen tai vähentämiseen.

Induktiolämmitys

A. Induktiokela
B. Indusoidut virrat
C. Elektroniset piirit

• Induktiolämmityksen periaate: Kun asetat keittoastian keittoalueelle ja kytket sen päälle, induktiolieden elektroniset piirit tuottavat keittoastian pohjaan "indusoituja virtoja", jotka nostavat keittoastian lampötilaa valittömästi.
• Suurempi nopeus kypsennyksessä ja paistamisessa: Koska pannua lämmitetään suoraan eikä lasia, hyötysuhde on suurempi kuin muissa järjestelmissä, koska lämpöä ei häviä. Suurin osa absorboidusta energiasta muuttuu lämmöksi.

Turvakatkaisu

Jos jotakin keittoaluetta ei kytketä pois päältä tai tehotasoa ei säädetä pidemmän ajan kuluttua, kyseinen keittoalue kytkeytyy automaattisesti pois päalta.

Keittoalueet kytkeylyvät pois päältä seuraavien aikojen jälkeen.

Tehotaso Sammuta
1-3 6 tunnin jälkeen
4-6 5 tunnin jälkeen
7-9 4 tunnin jälkeen
10-15 1,5 tunnin jälkeen

HUOM.

Jos liesitaso on ylikuumentunut epänormaalin toiminnan vuoksi, [ I näytetään. Liesitaso kytkcytyy pois päältä.

HUOM.

Jos keittoastiat ovat sopimattomia, liian pieniä, tai keittoalueelle ei ole asetettu mitään. Ü näytetaän. Vastaava keittoalue kytkeytyy pois päältä 1 minuutin kuluttua.

HUOM.

Jos yksi tai useampi keittoalue kytkeytyy pois päalta ennen kuin ilmoitettu aika on kulunut, ks. "Vianmääritys".

Muita syitä, miksi keittoalue kytkeytyy pois päältä

Kaikki keittoalucet kytkeytyvät pois päältä, jos neste kichuu ohjauspancelin päalle.

Automaattinen poiskytkentä aktivoituu myös, jos ohjauspaneelille asetetaan kostea liina. Molemmissa näissä tapauksissa laite on kytkettävä uudelleen päälle käyttämällävirtapainiketta ① nesteen tai liinan poistamisen jälkeen.

Ennen aloittamista

Jäännöslämmön merkkivalo

Kun yksittäinen keittoalue tai keittotaso kytketään pois päältä, laitteeseen jaänyt jäännoslämpö ilmaistaan „H ("hot"/kuuma) kyseisen keittoalueen näylössä. Vaikka keittoalue on kytkelty pois päältä, jäännöslammön merkkivalo sammuu vasta, kun keittoalue on jaähtynyt. Voit kayttää jäännöslämpöa sulattamiseen tai ruoan pitämiseen lämpimana.

VAROITUS

Niin kauan kuin jäännöslämmön merkkivalo palaa, on olemassa palovamman vaara.

VAROITUS

Jos virransyöttö katkeaa. H, h symboli sammuu eikä jäännöslämmöstä kertova valo pala. Voit silti saada palovamman. Voit välttää tämän olemalla huolellinen keittotason läheisyydessä.

Lämpötilan havaitseminen

Jos jostain syysta jonkin keittoalueen lämpötila ylittää turvallisuustasot, keittoalue laskee automaattisesti pienemmälle tehotasolle. Kun olet lopettanut keittotason kaytön, jäähdytyspuhallin jatkaa käyntiä, kunnes keittotason elektronilikka on jäähtynyt. Jäähdytystuuletin kytkeytyy pois paältä elektronilikan lämpötilan mukaan.

Keittoastiat

Käytä litteäpohjaisia keittoastioita, jotka ovat täysin kosketuksissa koko keittoaluecescen. Tarkista tasaisuus pyörittämällä viïvoitinta keittoastian pohjan yli. Muista noudattaa kaikkia keittoaslioiden käyttöä koskevia suosituksia.

• Käytä induktiokäyttöön sopivasta materiaalista valmistettuja keittoastioita.
• Käytä laadukkaita keittoastioita, joiden pohja on painavampi, jotta lämpö jakautuu paremmin. Näin saadaan parhaat kypsennystulokset.
• Sovita keittoastian koko valmistettavan ruoan mäaraan.
• Älä anna keittoastioiden kiehua kuiviksi. Tämä voi aiheuttaa pysyviä vaurloita rikkoutumisen, sulamisen tai naarmuuntumisen muodossa, jotka voivat vaikuttaa keraamiscen liesitasoon. (Tämäntyypiset vauriot eivät kuulu takuun piiriin)
• Älä käytä likaisia keittoastioita tai keittoastioita, joihin on kertynyt runsaasti rasvaa. Käylä aina keittoastioita, jotka on helppo puhdistaa ruoanlaiton jälkeen.

HUOM.

• Keittoalueet saattavat näyttää jäähtyneiltä sen jälkeen, kun ne on sammutettu. Lasipinta voi kuitenkin olla kuuma keittoastian siirtämöstä jaannöslammöstä. Palovammojen vaara on edelleen olemassa.
• Älä koske kuumiin keittoastioihin suoraan käsilläsi. Käytä aina uunihansikkaita tai kattilanpidikkeitä suojaamaan kasiäsi palovammoilta.
• Älä liu'uta keittoastioita liesitason pinnalla. Se voi vahingoittaa liesitasoa pysyvästi.

Keittoastiat induktiokeittoalueille

Induktiopoltin voidaan kytkeä päälle vain, kun magneettisella pohjalla varustettu keittoastia asetetaan jollekin keittoalueista. Voit käyttää alla sopiviksi tunnistettuja keittoastioita.

Materiaali Sopivuus
Teräs, emaloitu teräs, valurauta	Kyllä
Ruostumaton teräs	Kyllä (jos magnectti tartuu keittoastian pohjaan)
Alumiini, kupari, messinki, lasi, keramiikka, posliini	Ei

HUOM.

• Induktioon soveltuvat keittoastiat on merkitty valmistajan toimesta sopiviksi.
• Tietyt keittoastiat voivat aiheuttaa ääniä, kun niitä käytetään induktiokeittoalueilla.
• Nämä änet eivät viittaa liesitason toimintahäiriöön eivätkä vaikuta sen toimintaan millään tavalla.
• Erityiset ruostumattomasta teräksestä valmistetut keittoastiat eivät välttämättä sovellu induktiokäyttöön. Tarkista, vetääkö keittoastian pohja puoleensa magneettia.

Keittoastioiden koot induktiokeittoalueille

Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon tiettyyn rajaan asti. Keittoastian pohjan magneettiosan halkaisijan on kuitenkin oltava vähintään keittoalueen koosta rilippuvalnen. Parhaan tuloksen saat käyttämällä keittoastioita, joiden ferromagnecttinen halkaisija vastaa polttimen halkaisijaa. Jos poltin ei tunnista keittoastiaa, kokeile pienempää poltinta.

HUOM.

Ruoanlaittovälineiden halkaisija on ilmoitettu mallin keittoalueiden määrittelyissä.

Ennen aloittamista

Muut induktiokeittoastiat

Joidenkin keittoastioiden pohjassa on ohutta magneettista materiaalia, joka toimii induktiokeittotasolla. Näissa keittoastjoissa on heikko magneettisuus, eivätkä ne välttämättä toimi hyvin. (Heikko magneettisuus tarkoittaa, että magneetti ei pysy tiukasti kiinni tai sen tartumisalue on pieni.)

- Vaikka keittoastiat on suunniteltu induktiokeittotasoa varten, niiden lämmitysteho voi olla heikko tai joskus keittotaso ei välttämättä havaitse keittoastiaa keittoastian pohjasse olevan magneettialueen koosta ja vahvuudesta riippuen.
Kun käytät suuria keittoastioita, joissa on pienempi ferromagneettinen elementti, vain ferromagneettinen elementti kuumenee. Sen seurauksena lämpö ei välttämättä jakaudu tasaisesti.

Soveltuvuustesti

Keittoastia soveltuu induktiokäyttöön, jos magneetti tarttuu astian pohjaan ja jos valmistaja on merkinnyt astian sopivaksi.

• Tunnistat hyvät astiat niiden pohjasta. Pohjan tulisi olla mahdollisimman paksu ja tasainen.
• Kun ostat uusia keittoastioita, kiinnitä erityistä huomiota pohjan halkaisijaan. Valmistajat ilmoittavat usein vain yläreunan halkaisijan.
• Älä kaytä keittoastioita, joiden pohja on vaurioitunut ja joissa on karheat reunat tai naarmuja. Vaurioituneet keittoastial voival naarmuttaa keraamista liesitasoa pysyvästi, jos liu'utat niitä pintaa pitkin.
• Kylmānā keittoastioiden pohjat ovat yleensā hieman sisāānpāin taipuneita (koveria). Ne eivāt saa taipua ulospāin (kupera).
• Jos haluat kayttää erityyppistä keittoastiaa, esimerkiksi painekattilaa, haudutuspannua tai wokkipannua, noudata valmistajan ohjeita.

Oikea sijoittelu

Oikein Väärin
Litteäpohjaiset keittoastiat ja suorat sivut	Keittoastiat, joissa on kaareva tai väantynyt pohja tai sivut
Keittoastia täyttää tai ylittää keittoalueelle suositellun vähimmäiskoon.	Keittoastia ei täytä nykyiselle keittoalueelle vaadittua vähimmäiskokoa.
Keittoastia lepää kokonaan liesitason päällä.	Keittoastia lepää keittotason reunuksen päällä tai ei lepää kokonaan liesitason pinnalla.
Keittoastia on tasapainotettu oikein. Painava kahva aiheuttaa keittoastian kallistumisen.

Energiansäästövinkkejä

Noudata näita vinkkejä energiankulutuksen säästämiseksi.

• Aseta keittoastia keittoalueelle aina ennen kuin kytket vastaavan polittimen päälle.
• Pidä keittoalueet ja keittoastioiden alustat puhtaina. Muuten virtaa kuluu enemmän.
• Sulje keittoastioiden kansi tiukasti, jos sellainen on käytettävissä. Tämä vähentää virrankulutusta.
• Sammuta käytettävä poltin ennen kypsennysajan paattymista. Käytä jäännöslämpöä ruoan pitämiseen lämpimänä.

Oikea sijoittelu

Voit testata keittoastioita, jotta näet, soveltuvatko ne käytettaväksi tuotteen kanssa.

1. Paina virtapainiketta ① 1-2 sekunnin ajan kytkeäksesi liesitason päalle.
2. Paina Tauko ja lukitus || näppäintä 3 sekunnin ajan aktivoidaksesi lapsilukon.
3. Paina Ajastin ⏻ -nappäinta 3 sekunnin ajan aktivoidaksesi keittoastioiden soveltuvuuden testaustilan.
4. Aseta keittoastia yhdelle keittoalueista ja paina sitten Keittoalue □ -nappäinta 3 sekunnin ajan.

Näyttö Kuvaus
0 Sopimaton keittoastia
1-5	Keittoastiat ovat sopivia, mutta tehottomia
6-10 Sopiva keittoastia

Ennen aloittamista

Kosketuspainikkeiden käyttäminen

Kosketuspainikkeita käytetään koskettamalla haluttua painiketta sormella. kunnes asianomaiset näytöt syttyvät tai sammuvat tai kunnes haluttu toiminto aktivoituu. Varmista, että kosketat vain yhta painiketta, kun käytat lailetta. Jos sormesi on liian litteasti painikkeella, myös viereinen painike saattaa aktivoitua.

Toiminnan äänet

Jos kuulet:

• Halkeilevan äänen: keittoastiat on valmistettu eri materiaaleista.
• Vihellyksen: käytat useampaa kuin kahta keittoaluetta ja keittoastiat on valmistettu eri materiaaleista.
  • Huminaa: käytät suuria tehoja.
• Naksahtavan äänen; sähköinen kylkentä tapahtuu.
• Sihinää, surinaa: tuuletin on toiminnassa.
  Äänet ovat normaaleja eivätkä viittaa vikoihin.

VAROITUS

Älä käytä erikokoisia ja -materiaalisia keittoastioita. Erikokoisten tai -materiaalisten keittoastioiden käyttö voi aiheuttaa ääniä ja tärinää.

HUOM.

Alhaisen tehon (1-5) kayttäminen voi aiheuttaa naksahtelevia äania.

Ensimmäinen puhdistus

Pyyhi keraaminen lasipinta kostealla liinalla ja keraamisen liesitason lasinpuhdistusaineella.

VAROITUS

Älä käytä syövyttäviä tai hankaavia puhdistusaineita. Pinta voi vahingoittua.

Toiminta

Laitteen kytkeminen päälle

Laite kytketään päälle painamalla virtapainiketta ①. Paina virtapainiketta ① noin 1-2 sekunnin ajan.

HUOM.

Kun virtapainiketta ^① on painettu laitteen käynnistämiseksi, leho on valittava noin 20 sekunnin kuluessa. Muussa tapauksessa laite kytkeytyy pois päältä turvallisuussyistä.

Laitteen kytkeminen pois päältä

Sammuta laite kokonaan virtapainikkeella① Paina virtapainiketta① noin 1-2 sekunnin ajan.

HUOM.

Kun yksittäinen keittoalue tai koko keittotaso on kytketty pois päältä, jäännöslämmön eslintyminen näkyy vastaavien keittoalueiden digitaalisissa näytöissä muodossa H. kaksi askelmaa "kuumalle", Lampötila laskee, H. katoaa.

Keittoalueen ja tehotason valitseminen

1. Valitaksesi keittoalueen paina vastaavaa Keittoalue □ -näppäinta.
2. Käytä tehotason asettamiseen ja säätämiseen ohjauspaikkia tai ohjausnappäintä tai säätönuppla.

Ohjauspalkki	0——15—Max
Ohjausnäppäin	— + Max
Säätönuppi	Max

HUOM.

• Oletustasoksi on asetettu 15, kun valitaan keittoalue.
• Jos useampaa kuin yhtä näppäintä painetaan yli 8 sekunnin ajan, d0 ilmestyy keittoalueen näytölle.

Ehdotetut asetukset tiettyjen ruokien kypsennystä varten

Alla olevan taulukon luvut ovat ohjeellisia. Eri kypsennysmenetelmiin tarvittava teho riippuu useista muuttujista, kuten käytettävän keittoastian laadusta sekä kypsennettävan ruoan tyypistä ja maärastä.

Tehotaso	Kypsennysmenetelmå	Esimerkkejä kaytöstä
14-15	Lämmittäminen / kuullottaminen / paistaminen	Suurten nestemaarien lammittäminen, nuudeleiden keittäminen, lihan paistaminen, gulassin ruskistaminen, lihan hauduttaminen
8-11	Intensiivinen paistaminen	Pinvi, sisäfilee, ruskistettu liha, makkarat, pannukakut
7-10 Paistaminen		Schnitzel / kyljykset, maksa, kala, pasteijat, paistetut kananmunat
5-7 Keittäminen		Enintään 1,5 l nesteen, perunoiden ja vihannesten keittäminen
2-4	Höyryttäminen / hauduttaminen / keittäminen	Pienten vihanncsmäärien höyryttäminen ja hauduttaminen, riisin ja maitoruokien keittäminen
1-2 Sulattaminen		Voin sulatus, liivatteen liuotus, suklaan sulatus

HUOM.

Tehotasoa on säädettävä keittoastioiden ja ruokien mukaan.

Toiminta

Max Boost

Max Boost -toiminto tarjoaa lisätehoa jokaiselle keittoalueelle. (esimerkki: suuren vesimäärän kiehauttaminen)

Max Boost -aikojen jälkeen keittoalueet palautuvat automaattisesti korkeimpaan lämpõasetukseen.

HUOM.

• Tietyissä olosuhteissa Max Boost -toiminto voidaan kytkeä automaattisesti pois päältä liesitason sisäisten elektronisten komponenttien suojaamiseksi. Esimerkiksi Flex-alueen takaosan ja Flex-alueen etuosan maksimitehon yhtääikainen käyttö ei ole mahdollista.
• Katso Max Boost -aika mallisi keittoalueiden tiedoista.

Tehonhallinta

Keittoalueilla on käytettävissä maksimiteho.

Jos tämä tehoalue ylitetään kytkemällä Max Boost -toiminto päälle, tehonhallinta vähentää automaattisesti keittoalueen tehotasoa.

Tämän keittoalueen näyttö vaihtelce muutaman sekunnin ajan asetetun tehotason ja suurimman mahdollisen tehotason välilla. Tämän jälkeen näyttö vaihtuu asetetusta tehotasosta suurimpaan mahdolliseen tehotasoon.

Flex-alueen käyttäminen (vain Flex-alueella varustetuissa malleissa)

Flex-toiminnolla voidaan käyttää täydellistä vasemmanpuoleista keittoaluetta suurikokoisten keittoastioiden käyttöä varten. (esimerkki: soikea keittoastia, kalakattila)

1. Paina Flex-alueen □ nappäinta.
2. Käytä tehotason asettamiseen ja säätämiseen Tehotaso -näppäinta.

HUOM.

• Paina Flex-alue S -näppäintä käytön aikana, Flex-alue-toiminto on pois päälta.
• Jos painat Flex-alue ☐ -näppäintä kunkin polttimen toiminnan ollessa eri tasolla, poltin on asetettu korkealle tasolle.

Flex-alue Plus (vain Flex-alue Plus -malleissa)

Flex-alue on keittotason vasemmalla puolella sijaitseva suuri keittoalue (ks. kuva vasemmalla), joka on erityisesti suunniteltu siten, että sinne mahtuu useita cri muotoisia ja kokoisia kattiloita ja pannuja kerralla. Flex-alueella on neljä aluetta, joita käytetään yksittäisillä induktoreilla, jolloin voit valmistaa ruokaa riippumatta siitä, mihin keittoastia on asetettu keittoalueelle.

Flex-alue Plus -toiminnon avulla voit yhdistella eri keittoalueita laajentaaksesi keittoaluetta. Paina Flex-alue ☐ -näppäintä käyttääksesi keittoaluetta seuraavasti.

Keittoalue 1 Keittoalue 1Keittoalue 1Keittoalue 1 Keittoalue 2 Keittoalue 2Keittoalue 2Keittoalue 2 Keittoalue 3 Keittoalue 3Keittoalue 3Keittoalue 3 Keittoalue 4 Keittoalue 4Keittoalue 4Keittoalue 4 toim keitt

HUOM.

• Kun käytetaan vain yhtä keittoaluetta, keittoastian pohjan halkaisijan on oltava alle 14 cm.
• Liesitasolla voi kestää 5-10 sekuntia tunnistaa keittoastian sijainti.
• Liesitason tunnistaessa keittoastioita saattaa kuulua ääniä.
• Älä polsta keittoastioita ruoanlaiton aikana. Turvallisuussylstä liesitaso pysähtyy automaattisesti, jos keittoastia on poistettu yli 5 sekunnin ajaksi.

Flex-alue Plus -toiminnon käyttäminen (vain Flex-alue Plus -malleissa)

1. Paina Flex-alueen 📁 näppäinta.
2. Käytä tehotason asettamiseen ja säätämiseen Tehotaso -näppäinta.

HUOM.

• Jos painat Flex-alue -näppäintä käyton aikana. Flex-alue-toiminto on pois päältä.
• Jos painat Flex-alue ☐ -näppäintä, kun kukin keittoalue toimii eri tasoilla, se säätyy automaattisesti korkeammalle tasolle.
• Kun siirrät tai lisät keittoastioita uudelle Flex-alueelle, peruuta nykyinen toiminto ja paina sitten vastaavaa keittoalueen □ näppaintä aktivoidaksesi keittoalueen.

Toiminta

Pidä lämpimänä

1. Käytä lätä toimintoa pitämään kypsennetty ruoka lämpimänä. Paina vastaavan keittoalueen □ näppäinta.
2. Paina Pidä lämpimänä -näppäinta.
3. Keittoalueen näyttö muuttuu.
4. Paina Pidä lämpimänä -nappäinta uudelleen sammuttaaksesi keittoalucen.

Ajastin

Ajastimen käyttäminen turvakatkaisuna

Jos keittoalueelle on asetettu tietty aika, keittoalue kytkeytyy pois päältä, kun kyseinen aika on kulunut. Tätä toimintoa voidaan käyttää useille keittoalueille samanaikaisesti.

Ajastimen asettaminen

Keittoalueen (keittoalueiden), johon (joihin) haluat soveltaa turvakatkaisua, on oltava päällä.

1. Paina Ajastin Ⓛ -näppäinta.
2. Aseta ajastin painamalla Ajastin ⏻-näppäintä toistuvasti.
3. Peruaksesi ajastimen asetukset, pida Ajastin ⓣ -näppäinta painettuna 3 sekuntia.

HUOM.

• Jos haluat muuttaa asetuksia nopeammin, paina ja pidä painettuna mitä tahansa Ajastin -näppäintä, kunnes haluttu arvo saavutetaan.
• Kun ajastlin lopellaa toimintansa, se antaa äänimerkin useita kerloja. Keittoalue ei kuitenkaan sammu.

Tauko/jatkaminen

Tauko/jatkaminen -toiminto vaihtaa samanaikaisesti kaikki päälle kytketyt keittoalucet alhaiselle tehoasetukselle ja sen jälkeen takaisin aiemmin asetettuun tehotasoon. Täta toimintoa voidaan kayttää lyhyen keskeytyksen tekemiseen ja sen jälkeen keittämisen jatkamiseen, esimerkiksi puhelun vastaanottamisen ajaksi.

Kun Tauko/jatkaminen -toiminto on aktivoitu, kaikki näppäimet paitsi Tauko ja lukitus ^II -painike ja virtapainike !poistetaan käytöstä. Jatkaaksesi ruoanlaittoa, paina Tauko ja lukitus ^II -näppäintä uudelleen.

	Ohjauspaneeli Näyttö
Kytkeminenpäälle	PainaTauko ja lukitus _an näppäintä.	''
Kytkeminen poispäältä	PainaTauko ja lukitus _an näppäintä.	Palaa edelliselle lehotasolle.

Pikapysäytys

Tämä vaihtochto vähentää kypsennyksen pysäyttämiseen tarvittavia vaiheita ja aikaa. Sammuttaaksesi keittoalueen, paina Keittoalue □ -nappäintä 2 sekuntia.

HUOM.

Flex-alueen ☐ näppäin ei tue pikapysäytystoimintoa.

Lapsilukko

Voit käyttää lapsilukkoa suojaamaan keittoalueen tahattomalta käynnistämiseltä ja keittoalucen aktivoimiselta. Myös ohjauspanceli voidaan lukita, lukuun ottamatta virtapainiketta ① (ainoastaan ohjauksen kytkeminen pois päältä), jotta asetuksia ei voida muuttaa tahattomasti esimerkiksi pyyhkäisemällä paneelin yli liinalla.

Lapsilukon kytkeminen päälle/pois päältä

1. Paina Tauko ja lukitus ^II -näppäintä noin 3 sekunnin ajan. Vahvistukseksi kuuluu äänimerkki.
2. Paina mitä tahansa näppäintä. L ilmestyy näyttöön, mikä osoittaa, että lapsilukko on aktivoitu.
3. Kytkeäksesi lapsilukon pois päältä, paina Tauko ja lukitus || näppäintä uudelleen 3 sekuntia. Vahvistukseksi kuuluu äänimerkki.

HUOM.

• Lapsilukko aktivoituu riippumatta siitä, onko virta kytketty päälle vai pois päältä.
• Voit asettaa lapsilukon kypsennyksen aikana. Jos haluat sammuttaa polittimen lapsilukon ollessa paällä, paina ensin virtapainiketta ① tai sammuta lapsilukko ja paina sitten vastaavaa keittoalueen □ näppäintä.

Enimmäistehon raja

Tämän toiminnon avulla voit säätää laitteen enimmäistehoa.

1. Pidä virta pois päältä.
2. Paina Tauko ja lukitus II -nappäintä noin 3 sekunnin ajan aktivoidaksesi lapsilukon.
3. Paina vasemman etuosan keittoalueen □ näppäintä ja oikean etuosan keittoalueen □ näppäintä samanaikaisesti noin 3 sekunnin ajan.
4. Paina Ajastin Ⓛ -näppäintä noin 3 sekunnin ajan.
   Näytöissä näkyy Pja nykyinen enimmäisteho.
5. Voit säätää enimmäistehoa käyttämällä Tauko ja lukitus ^II -näppäintä. (3000 W, 4000 W, 7400 W)
6. Aseta asetus painamalla virtapainiketta ①.

HUOM.

Alhaisen tehon (3000 W, 4000 W) tilassa teho säätyy automaattisesti.

Toiminta

Ääni päälle/pois päältä

1. Paina virtapainiketta ① noin 1-2 sekunnin ajan.
2. Paina Ajastin ⏻-näppäintä 3 sekunnin ajan 10 sekunnin kuluessa virran kytkeytymisestä paälle.
3. Ääni kytkeytyy pois paältä ja 05kyy näytössä.
4. Muuttaaksesi ääniasetuksia, toista vaiheet 1 ja 2. Ääni kytkeytyy paälle ja On näkyy näytössa.

HUOM.

Aäniasetuksia ei voi muuttaa 10 sekunnin kuluttua virran kytkemisestä päälle.

Smart Connect

Liesitasossa on sisäänrakennettu Wi-Fi-moduuli, jonka avulla voit synkronoida liesitason SmartThings-sovelluksen kanssa. Älypuhelinsovelluksessa voit:

- seurata liesitason elementtien toimintatilaa ja tehotasojen asetuksia.

• tarkistaa ja muuttaa ajastinasetuksia.

Toiminnot, joita voidaan käyttaa SmartThings-sovelluksesta, eivät ehkä toimi sujuvasti, jos viestintäolosuhteet ovat huonot tai tuote on asennettu paikkaan, jossa on heikko Wi-Fi-signaali.

Liesitason kytkeminen

Ennen kuin voit käyttää Samsungin liesitason kauko-ohjaustoimintoja, sinun on yhdistettävä se SmartThings-sovellukseen.

1. Lataa ja avaa SmartThings-sovellus älylaitteellasi.
2. Paina virtapainiketta ① noin 1-2 sekunnin ajan kytkeäksesi liesitason päälle.
3. Paina Tauko ja lukitus Ⅱ nappäintä noin 3 sekunnin ajan aktivoidaksesi lapsilukon.
4. Seuraa sovelluksen ohjeita ja paina sitten Max -näppäintä 3 sekuntia.
5. Yhteyden muodostamisen aikana Wi-Fi-ilmaisin vilkkuu. Kun prosessi on valmis, ilmaisin palaa vilkkumatta. Liesi on yhdistetty onnistuneesti.
6. Jos Smart Connect WiFi -ilmaisin ei syty, noudata sovelluksen ohjeita yhteyden muodostamiseksi uudelleen.

HUOM.

• Varmista, että Smart Connect -toiminto asetetaan vain silloin, kun mikään liesitason toiminto ei ole kaynnissä.
• Katso lisäohjeita verkko-oppaasta osoitteessa www.samsung.com.

Wi-Fi päällä/pois päältä

- Kytkeäksesi Wi-Fin päälle/pois päältä, toista vaiheet 2 - 4.

Laitteen ylläpito

Liesituulettimen ohjaus

Tässä tuotteessa on Bluetooth-laite, jonka avulla voit liittää liesitason Samsungin liesituulettimen ohjausmalleihin. Bluetooth-yhtcyden kautta voit käyttää liesituulettimen ohjaustoimintoa SmartThings-sovelluksessa. Lisätlietoja Samsungin liesituulettimen ohjausta lukevista malleista saat osoitteesta www.samsung.com.

Yhteyden muodostaminen liesituulettimen ohjausmalliin

1. Lataa ja avaa SmartThings-sovellus älypuhelimellasi. Suorita sitten Smart Connect -menettely yhteyden muodostamiseksi liesitasoon.
2. Noudata liesituulettimen ohjausmallin Bluetooth-ohjeita ja aktivoi Bluetooth-yhtcys.
3. Pidä Ajastin- ja Tauko ja lukitus II -näppäimiä painettuna samanaikaisesti Bluetooth-yhteyden muodostamiseksi. Kun Bluetooth-yhteys on muodostettu onnistuneesti, bmestyy näytölle.
4. Noudata liesituulettimen ohjausmallin käyttöohjeessa ja sovellusoppaassa annettuja ohjeita liesituulettimen ohjauksen käyttämiseksi.

HUOM.

• Jos Smart Connect -yhteys ei onnistu, et voi käyttää SmartThings-sovellusta liesituulettimen valvontaan ja ohjaukseen.
• Ilman Smart Connect -yhteyttä liesitasoon voit käyttää Bluetooth-yhteyttä lieden ja liesituulettimen yhdistämiseen ja synkronointiin. Toimi tätä varten edellä olevien vaiheiden 2 ja 3 mukaisesti.

Liesi

! VAROITUS

Puhdistusaineet eivät saa joutua kosketuksiin kuumennetun keraamisen lasipinnan kanssa: Kaikki puhdistusaineet on puhdistamisen jälkeen poistettava riittavällä määrällä puhdasta vettä, koska niilla voi olla syövyttävä vaikutus, kun pinta kuumenee. Äla käytä aggressiivisia puhdistusaineita, kuten grilli- tai uunisuihkeita, hankaustyynyjä tai hankaavia pannunpuhdistusaineita.

HUOM.

Puhdista keraaminen lasipinta jokaisen käyttökerran jälkeen, kun se on vielä lämpiman tuntuinen. Näin estät roiskeiden palamisen pintaan. Poista kalkki, vesileimat, rasvatipat ja metalliset värjäytymät kaupallisesti saatavilla olevalla keraamisen lasin tai ruostumattoman teräksen puhdistusaineella.

Kevyt likaantuminen

1. Pyyhi keraaminen lasipinta kostealla liinalla.
2. Hiero kuivaksi puhtaalla liinalla. Puhdistusaineen jäänteitä ei saa jättää pintaan.
3. Puhdista koko keraaminen lasinen liesitaso huolellisesti kerran viikossa kaupallisesti saatavilla olevalla keraamisen lasin tai ruostumattoman teräksen puhdistusaineella.
4. Pyyhi keraaminen lasipinta riittävällä määrällä puhdasta vettä ja hankaa kuivaksi puhtaalla nukkaamattomalla liinalla.

Laitteen ylläpito

Pinttynyt lika

1. Yliroiskuneen ruuan ja pinttyneen lian poistamiseksi käytä lasipinnoille tarkoitettua puhdistusterää.
2. Vie puhdistusterä kulmassa keraamisen lasin pintaan.
3. Poista lika kaapimalla puhdistusterällä.

HUOM.

Pundistusteriä ja keraamisen lasin puhdistusaincita saa niihin erikoistuncilta jalleenmyyjiltä.

Ongelmalika

1. Poista palanut sokeri, sulanut muovi, alumiinifolio ja muut materiaalit puhdistusterällä välittömästi kun ne ovat vielä kuumia.

VAROITUS

On olemassa riski, että poltat itsesi, kun käytät puhdistusterää kuumalla keittoalueella.

1. Puhdista liesitaso normaalisti, kun se on jäähtynyt. Jos keittoalue ja sille sulanut lika ovat ehtineet jäähtyä, lämmitä keittoalue uudelleen puhdistusta varten.

HUOM.

Keraamisen lasin pinnalla olevia naarmuja tai tummentumia, jotka oval tulleet esimerkiksi terävistä pannun reunoista, ei saa poistettua. Ne eivät kuitenkaan heikenna liesitason toimintaa.

Vianmääritys ja huolto

Liesitason kehys (vaihtoehto)

VAROITUS

Älä käytä etikkaa, sitruunamehua tai kalkinpoistoainetta kehykselle tai siihen voi tulla himmentymiä.

1. Pyyhi kehys kostealla liinalla.
2. Kostuta kuivunut lika märällä liinalia. Pyyhi ja hiero kuivaksi.

Välttääksesi laitteesi vahingoittumisen

• Älä käytä liesitasoa työpintana tai säilytysalustana.
• Älä käytä keittoaluetta, jos liesitasolla ei ole pannua tai jos pannu on tyhjä.
• Keraaminen lasi on erittäin kestävää, ja se sietää hyvin lämpötilan vaihtelua. Se ei kuitenkaan ole särkymätön. Se voi vaurioitua, jos erityisen teräva tai kova esine putoaa liesitasolle.
• Alä aseta pannuja liesitason kehykselle. Naarmuja ja vaurioita voi ilmestyä pintaan.
• Vältä kaatamasta happamia nesteitä, esimerkiksi etikkaa, sitruunamehua tai kalkinpoistoaineita liesitason kehykselle, koska ne voivat aiheuttaa himmentymiä.
• Jos sokeria tai sitä sisaltavää valmistetta joutuu kosketuksiin kuuman keittoalueen kanssa ja sokeri sulaa, on se puhdistettava välittömästi puhdistusterällä vielä kuumana. Jos sen annetaan jäähtyä, voi pinta vahingoittua likaa poistetteessa.
• Pidä kaikki sulavat tuotteet ja materiaalit, esimerkiksi muovit, alumiinifoliot ja uunifoliot, pois keraamiselta lasipinnalta. Jos kyseistä ainetta sulaa liesitasolle, se on poislettava välittömästi puhdistusterän avulla.

Vianmääritys

Virhe voi johtua tiedonpuutteesta. Voit korjata virheen seuraavien ohjeiden avulla. Älä yritä tehdä lisäkorjauksia, jos seuraavista ohjeista ei ole apua mainituissa tapauksissa.

VAROITUS

Laitteen korjauksen saa tehdä vain pätevä huolltoteknikko. Virheelliset korjaukset volvat aiheuttaa käyttäjälle huomattavan riskin. Jos laitteesi tarvitsee korjausta, ota yhteyttä asiakaspalvelukeskukseen.

Ongelma Mahdolinen syy Ratkaisu
Mitä teen, jos keittoalueet eivät toimi?	• Sulake on palanut. • Jos	sulakkeet palavat useita kertoja, soita valtuutetulle sahköasentajalle.
Mitä teen, jos keittoalueet eivät mene päälle?	• Virtapainike 1 kytkeytyi päälle vahingossa.• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä.	• Laite kytketään päälle oikein.• Puhdista käyttöpaneeli.
Mitä teen, jos näytöstä kaikki muut paitsi H, h jälkilämmön osoitin katoavat?	• Virtapainike 1 kylkeytyi päälle vahingossa.• Kayttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä.	• Laite kytketään päälle oikein.• Puhdista käyttöpaneeli.
Mitä teen, jos keittoalueiden sammuttua jälkilämmön osoitin ei tule näkyviin?	• Keittoaluetta käytettiin vain lyhyesti, eikä se kuumentunut tarpeeksi.	• Jos keittoalue on kuuma, soita paikalliscen huoltoon.

Vianmääritys ja huolto

Tietokoodi Mahdollinen syy Ratkaisu
C0	Polttimen lämpötila-anturissa on ongelma.	Käynnistä laite uudelleen virtapainikkeella 1. Jos ongelma jatkuu, katkalse virta yli 30 sekunniksi. Käynnistä laite sen jälkeen uudelleen. Jos ongelma jatkuu edelleen, ota yhteyttä paikalliseen huoltokeskukseen.
C1	Lämpötila on havaittu määritettyä korkeammaksi.
C2	PBA-anturissa on ongelma.
A2	Tasavirtamoottori ei toimi piirilevyssä tai johdotuksessa olevien ongelmien tai moottorin lapaan kohdistuvan sähköhäiriön vuoksi.
d0	Näppäintä painetaan yli 8 sekuntia.	Tarkista, onko näppäin märkä tai painetaanko sitä. Jos ongelma jatkuu, käynnistä laite uudelleen virtapainikkeella 1. Jos ongelma jatkuu edelleen, ota yhteyttä paikalliseen huoltokeskukseen.
F0	Pää- ja alipiirilevyjen välinen tiedonsiirto ei onnistu.	Käynnistä laite uudelleen virtapainikkeella 1. Jos ongelma jatkuu, katkaise virta yli 30 sekunniksi. Käynnistä laite sen jälkeen uudelleen. Jos ongelma jatkuu edelleen, ota yhteyttä paikalliseen huoltokeskukseen.
F2	Kosketusta tukeva IC kommunikoi epänormaalisti.
UP	Se on normaalin jännitteen ulkopuolella (220 - 240 V).	Tarkista kodin sähkönjakelu.
U	Jos ruoanlaittoastiasto ei sovi induktioliedelle tai liesi toimii ilman ruoanlaittoastiastoa, tämä tila ilmoitetaan näytössä.	Käytä induktioliedelle sopivaa ruoanlaittoastiastoa.

Mitä teen, jos keittoalue ei mene päälle tai pois päältä?

Se voi johtua jostakin seuraavista ongelmista:

• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä.
  • Lapsilukko on päällä ja näytössä

Mitä teen, jos dö näkyy näytössä?

Tarkista seuraavat:

• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä. Käynnistääksesi uudelleen paina virtapainiketta①.
• Jos nestettä on kaatunut käyttöpaneelille, pyyhi se pois.

Mitä teen, jos [ ] näkyy näytössä?

Tarkista seuraavat:

• Liesitaso on ylikuumentunut epänormaalin toiminnan vuoksi.
• Kun liesitaso on jäähtynyt, paina virtapainiketta ① käynnistääksesi sen uudelleen.

Mitä teen, jos Ú nākyy näytössä?

Tarkista seuraavat:

• Ruonlaittovälineet ovat sopimattomia, liian pieniä, tai keittoalueelle ei ole asetettu astioita.
• Jos käytät sopivia astioita, näkyvä viesti katoaa automaattisesti.

Mitä teen, jos jäähdytystuuletin on käynnissä vaikka liesitaso on sammutettu?

Tarkista seuraavat:

• Liesitason käytön jälkeen jäähdytystuuletin käy itsestään lieden jäähdyttämiseksi.
• Kun liesitason elektroniikka on jäähtynyt tai maksimiaika (10 minuuttia) on kulunut, jäähdytystuuletin sammuu.
• Jos pyydät huoltoa paikalle laitteen käytön neuvontaa varten, huollon vierailusta voi tulla maksu myös takuuaikana.

Muistiinpanoja

Huolto- ja asiakaspalvelu

Ennen kuin pyydät apua tai huoltopalvelua, tarkista kohta "Vianmääritys". Jos silti tarvitset vielä apua, noudata alla olevia ohjeita.

Onko kyseessä tekninen vika?

Jos on, ota yhteyttä asiakaspalveluun.

Valmistaudu aina etukäteen keskusteluun. Se helpottaa ongelman diagnosointia ja palvelukäynnin tarpeen selvittämistä.

Ottakaa huomioon seuraavat seikat.

- Miten ongelma ilmenee?

- Missä olosuhteissa ongelma ilmenee?

Kun soitat, kerro laitteesi malli ja sarjanumero. Tiedot löytyvät laitteen arvokilvestä seuraavasti:

- Laitteen malli

• Sarjanumerokoodi (15 numeroa)

Suosittelemme, että kirjoitat tiedot tähän, jotta ne olisivat helposti saatavilla.

- Malli:

- Sarjanumero:

Missä tapauksissa sinulle voi tulla kustannuksia myös takuuaikana?

- Jos olisit voinut korjata ongelman itse soveltamalla jotakin ratkaisuista kohdassa "Vianmääritys".

- Jos huollon on tehtävä useita käyntejä siksi, että kaikkia asiaankuuluvia tietoja ei annettu ennen vierailua ja siitä johtuen he esimerkiksi tekevät ylimääräisia matkoja hankkiakseen lisäosia. Valmistautumalla puheluun edellä kuvatulla tavalla säästyt ylimääräisten matkojen kustannuksilta.

KYSYMYKSIÄ TAI KOMMENTTEJA?

MAA SOITA	TAI VIERALE OSOITTEESSA
AUSTRIA 0800	72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-	201-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/bc_fr/support(French)
DENMARK 707	019 70 www.samsung.com/dk/support
FINLAND 030	-5227 515 www.samsung.com/fi/support
FRANCE 01 48	63 00 00 www.samsung.com/fr/support
GERMANY 061	96 77 555 77 www.samsung.com/de/support
ITALIA 800	SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile andland line	www.samsung.com/gr/support
LUXEMBURG 261	03 710 www.samsung.com/bc_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771 400 300	www.samsung.com/sc/support
SWITZERLAND 060	726 786	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

MAA SOITA	TAI VIERAILE OSOITTEESSA
ALBANIA 045	620 202 www.samsung.com/al/support
BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGARIA	0800 111 31 - Безплатен за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилният оператор09-00 до 18:00 - Понеделник до Петък	www.samsung.com/bg/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG(800-726786)	www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENECRO	020 405 888	www.samsung.com/support
POLAND	801-172 678* lub [phone]*(oplata według taryfy operatora)	http://www.samsung.com/pl/support/
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat în rețeaProgram Call CenterLuni Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
LITHUANIA 8	800-77777 www.samsung.com/lt/support
LATVIA	8000-7267 www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplačna stevilka)	www.samsung.com/si/support
KOSOVO 038	40 30 90 www.samsung.com/support

- kontrollida ja muuta taimeriseadistust.
