HASZNÁLATI ÚTMUTATÓ YT-23242 Yato
- alap
- tartály
- markolat
- akkumulátor csatlakozóaljzat
- tartozéktároló
- légszürő
- bekapcsológomb
- biztonsági szelep
- légkiömlő nyílás
- tartály nyomásmérő
- kimeneti nyomásmérő
- leeresztő szelep
- nyomásszabályozó
RO
Használjon fülvédöt!
Használjon védőszemüveget!
Zaj - L. teljesítmény
Zgomoful - puterea L
Ruido - potencia L.
Figyelem! A kompresszor fi gyelmeztetés nélkül bekapcsolhat.
Figyelem! Magas hömérséklet veszélye.
Avertizare! Risc de temperaturi ridicate.
Ez a szimbólum arra hívja fel a figyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtópontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negativ változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaíval kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

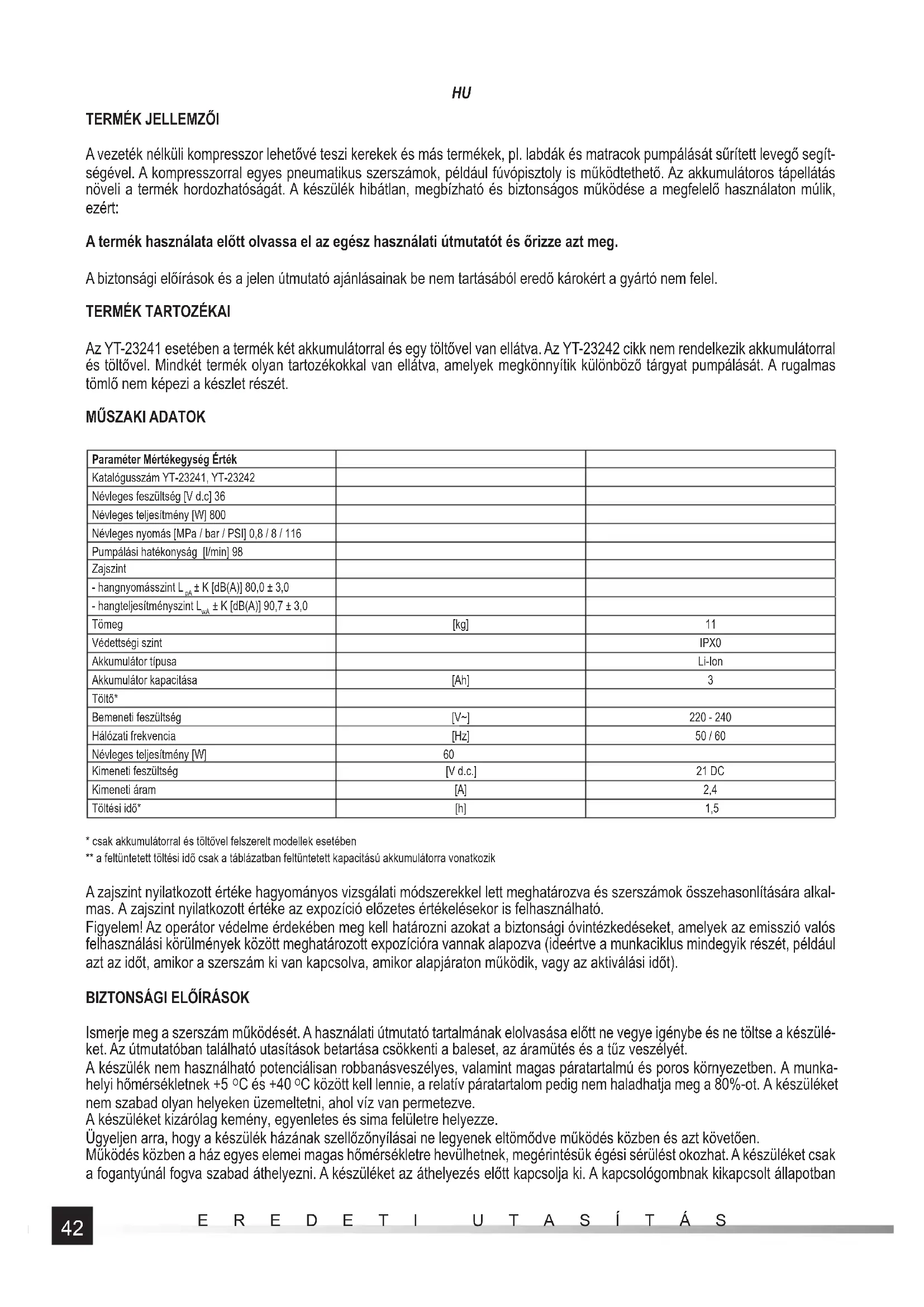

A vezeték nélküli kompresszor lehetővé teszi kerekek és más termékek, pl. labdák és matracok pumpálását sűrített levegő segítségével. A kompresszorral egyes pneumatikus szerszámok, például fúvópisztoly is működtethető. Az akkumulátoros tápellátás növeli a termék hordozhatóságát. A készülék hibátlan, megbízható és biztonságos működése a megfelelő használaton múlik, ezért:
A termék használata előtt olvassa el az egész használati útmutatót és őrizze azt meg.
A biztonsági előírások és a jelen útmutató ajánlásainak be nem tartásából eredő károkért a gyártó nem felel.
TERMÉK TARTOZÉKAI
Az YT-23241 esetében a termék két akkumulátorral és egy töltővel van ellátva. Az YT-23242 cikk nem rendelkezik akkumulátorral és töltővel. Mindkét termék olyan tartozékokkal van ellátva, amelyek megkönnyítik különböző tárgyat pumpálását. A rugalmas tömlő nem képezi a készlet részét.
MÜSZAKI ADATOK
| Paraméter Mértékegység Érték | ||
| Katalógusszám YT-23241, YT-23242 | ||
| Névleges feszültség [V d.c] 36 | ||
| Névleges teljesítmény [W] 800 | ||
| Névleges nyomás [MPa / bar / PSI] 0,8 / 8 / 116 | ||
| Pumpálási hatékonyság [l/min] 98 | ||
| Zajszint | ||
| - hangnyomásszint L_dA ± K [dB(A)] 80,0 ± 3,0 | ||
| - hangteljesítményszint L_wA ± K [dB(A)] 90,7 ± 3,0 | ||
| Tömeg | [kg] | 11 |
| Védettségi szint | IPX0 | |
| Akkumulátor típusa | Li-Ion | |
| Akkumulátor kapacitása | [Ah] | 3 |
| Töltő* | ||
| Bemeneti feszültség | [V~] | 220 - 240 |
| Hálózati frekvencia | [Hz] | 50 / 60 |
| Névleges teljesítmény [W] | 60 | |
| Kimeneti feszültség | [V d.c.] | 21 DC |
| Kimeneti áram | [A] | 2,4 |
| Töltési idő* | [h] | 1,5 |
* csak akkumulátorral és töltővel felszerelt modellek esetében
** a feltüntetett töltési idő csak a táblázatban feltüntetett kapacitású akkumulátorra vonatkozik
A zajszint nyilatkozott értéke hagyományos vizsgálati módszerekkel lett meghatározva és szerszámok összehasonlítására alkalmas. A zajszint nyilatkozott értéke az expozíció előzetes értékelésekor is felhasználható.
Figyelem! Az operátor védelme érdekében meg kell határozni azokat a biztonsági óvintézkedéseket, amelyek az emisszió valós felhasználási körülmények között meghatározott expozícióra vannak alapozva (ideértve a munkaciklus mindegyik részét, például azt az időt, amikor a szerszám ki van kapcsolva, amikor alapjáraton működik, vagy az aktiválási időt).
BIZTONSÁGI ELŐÍRÁSOK
Ismerje meg a szerszám működését. A használati útmutató tartalmának elolvasása előtt ne vegye igénybe és ne töltse a készüléket. Az útmutatóban található utasítások betartása csökkenti a baleset, az áramütés és a tűz veszélyét.
A készülék nem használható potenciálisan robbanásveszélyes, valamint magas páratartalmú és poros környezetben. A munkahelyi hömérsékletnek +5 °C és +40 °C között kell lennie, a relativ páratartalom pedig nem haladhatja meg a 80%-ot. A készüléket nem szabad olyan helyeken üzemeltetni, ahol víz van permetezve.
A készüléket kizárólag kemény, egyenletes és sima felületre helyezze.
Ügyeljen arra, hogy a készülék házának szellőzőnyilásai ne legyenek eltömödve működés közben és azt követően.
Működés közben a ház egyes elemei magas hőmérsékletre hevülhetnek, megérintésük égési sérülést okozhat. A készüléket csak a fogantyúnál fogva szabad áthelyezni. A készüléket az áthelyezés előtt kapcsolja ki. A kapcsológombnak kikapcsolt állapotban
HU
kell lennie, az akkumulátorokat pedig ki kell venni a készülékből.
Vegye figyelembe a pumpálni kívánt termék maximális megengedett nyomását. A pumpált termék belsejében uralkodó nyomást a manométer segítségével ellenőrizze. A maximális nyomás túllépése kárt tehet a pumpált termékben, vagy akár a szétszakadásához vezethet. A termék szétszakadása komoly sérüléseket okozhat.
Időközönként ellenőrizze, hogy a szerszám beépített manométere egy kalibrált manométerrel megegyező értéket mutat-e.
Minden használat előtt ellenőrizze a szerszám állapotát. Ha bármilyen repedést, horzsolást vagy egyéb sérülést vél felfedezni, ne használja a szerszámot a hiba eltávolításáig.
A készülék kizárólag flexibilis pneumatikus tömlőkkel használható. A készülékhez csatlakoztatott tömlőknek legalább a készülék által előállított nyomást kell eltűrniük. A 7 bar / 0,7 MPa nyomást meghaladó tömlőknek védőzsinórral, pl. dróttal kell rendelkezniük.
Mielőtt a tömlőt a készülékhez csatlakoztatná, ellenőrizze, hogy a tömlő nem sérült-e. Ha a tömlő burkolata horzsolt, repedt vagy valahol ereszt, hagyjon fel a sérült tömlő használatával és a szerszám működtetése előtt cserélje ki azt egy újra.
A szerszám használatakor ne hajlítsa meg és ne törje meg a tömlőt. A tömlő megtörése csökkentheti a belső átmérőjét, ami szélsőséges esetben a levegőáram teljes elállásához vezethet. Ez kárt tehet a tömlőben vagy a szétszakadásához vezethet, ami komoly sérülést okozhat. A tömlő megtörése és megcsavarása továbbá csökkenti az élettartamát. Soha ne helyezze át a szerszámot a tömlönél fogva. Munkavégzés közben ne feszítse meg túlzottan a tömlőt.
Kerülje a hosszú, sürített levegőt szállító körök létrehozását. A rövidebb köröket könnyebb irányítani.
A kompresszorhoz csatlakoztatott valamennyi eszköznek és tartozéknak el kell viselnie legalább azt a nyomást, amelyet a kompresszor képes előállítani.
Tilos a biztonsági szelep önálló beállítása vagy módosítása. A nem megfelelően beállított vagy módosított biztonsági szelep károsíthatja a terméket, ami súlyos sérülést okozhat.
Ne használja a készüléket lélegeztetőgépként, bármilyen anyag permetezésére, vagy egyéb, a használati útmutatóban nem említett módon.
Soha ne irányítsa a légáramot saját magára vagy más személyekre, állatokra. A készülék működésének helyességét ne az ujjával vagy egyéb testrészével ellenőrizze.
Győződjön meg, hogy a készülék ki van kapcsolva, mielőtt csatlakoztatja hozzá a tömlőt és a tartozékokat.
Gyermekek nem használhatják a készüléket.
TERMÉK HASZNÁLATA
Előkészítés
Vegye ki a terméket a csomagolásból és távolítsa el a csomagolás mindegyik elemét.
Ellenőrizze, hogy a kapcsológomb kikapcsolt - O helyzetben van-e.
Ellenőrizze, hogy a leeresztőszelep zárva van-e. A szeleppel párhuzamos kar nyitott szelepet, a szelepre merőleges kar pedig zárt szelepet jelent.
Csökkentse a nyomást a nyomásszabályozóval. A szabályozógomb csak a retesz feloldása után fordítható el. A szabályozógomb a forgatógomb meghúzása után oldódik ki. Forgassa el ütközésig a gombot a mínusz jellel ellátott nyíl irányába. Ezután reteszelje a forgatógombot a lenyomásával. A gomb reteszelése megakadályozza beállításának véletlen megváltoztatását, és így a nyomás véletlenszerű módosítását.
Csatlakoztassa a flexibilis tömlőt a levegőkimenethez. A kimenet gyorscsatlakozóval van ellátva. Csatlakoztatáskor elég a tömlő dugaszát a levegőcsatlakozó aljzatába tolni, amíg a reteszelő mechanizmus működésbe nem lép. A megfelelően csatlakoztatott tömlő csak akkor választható le, ha a levegőkimenet körül lévő hüvelyt meghúzza a levegőkimenettel ellentétes irányba.
Szerelje fel a kiválasztott tartozékot a tömlő másik végére, pl. a pumpáló pisztolyra.
Csatlakoztassa mindkét akkumulátort a készülékhez. Helyezze mindegyik akkumulátort az akkumulátor foglalatába úgy, hogy az akkumulátor retesze megtartsa a helyén.
A berendezést két akkumulátor hajtja meg. A berendezés nem indul be, ha az akkumulátorok egyike nincs beszerelve a berendezésbe, vagy ki van merülve. Az akkumulátorok a berendezésben sorba vannak kötve, ami azt jelenti, hogy a berendezés betápláló feszültség az akkumulátorok névleges feszültségének összege. Ajánlott, hogy a két akkumulátor kapacitása egyforma legyen, és ugyanolyan szintig legyenek feltöltve. A berendezés betáplálásához használt akkumulátorok ugyanolyan mértékben legyenek elhasználódva. Nem ajánlott egy elhasználódott akkumulátort egy újjal együtt használni, még akkor sem, ha ezek egyforma mértékben vannak feltöltve, és ugyanolyan a kapacitásuk. Ha nem tartja be a fenti utasításokat, az a berendezés üzemeltetéséhez használt akkumulátorok üzemidejének lerövidüléséhez és a gyorsabb elhasználódásukhoz vezet.
A termék használatra kész.
Be- és kikapcsolás
A készülék a kapcsológombbal kapcsolható be. A kapcsológomb bekapcsolt – I helyzetbe állítása bekapcsolja a terméket. A kapcsológomb kikapcsolt – O helyzetbe állítása leállítja a terméket.
Ha a termék be van kapcsolva, automatikusan be- és kikapcsolja a kompresszort, amely feltölti a tartályt. A tartály feltöltése akkor kezdődik meg, amikor a tartályban lévő nyomás 6 bar alá esik, és akkor ér véget, amikor a tartályban lévő nyomás eléri a 8 bar értéket. Ez a folyamat a készülék kikapcsolásáig vagy az akkumulátor lemerüléséig tart. A tartályban található, TANK felirattal ellátott nyomásmérő lehetővé teszi a tartályban uralkodó aktuális nyomás ellenőrzését.
HU
Készülék használata
A készülék használata előtt állítsa be a kimeneti nyomást. Oldja ki a nyomásszabályozó gombot és forgassa el a plusz jellel ellátott nyíl irányába. Ez lehetővé teszi a kimeneti nyomás fokozatos növelését. A TOOL felirattal ellátott kimeneti nyomásmérőről leolvasható a beállított kimeneti nyomás. A kívánt nyomás beállítása után reteszelje a szabályozógombot.
A pumpálás mellett a kompresszor pneumatikus szerszámok működtetésére is használható, azonban ellenőrizze le, hogy a kompresszor képes-e biztosítani a szükséges nyomást és légáramlást. Azt is meg kell jegyezni, hogy a kompresszor semmilyen módon sem tisztítja vagy hidratálja olajjal a kifújt levegőt. Ha a szerszám működtetése szűrt és /vagy párásított levegőt igényel, azt külső eszközzel kell biztosítani.
Amikor a kompresszor működésben van, a tartály automatikusan feltöltődik, amint a nyomás csökken. A kompresszor használati intenzitásának növelése az akkumulátor gyorsabb lemerülését eredményezi.
Az akkumulátor töltésének biztonsági ajánlásai
Figyelem! A töltés megkezdése előtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltöt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket.
Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet tölteni. Nem szabad az dokkoló állomást és a tápegységet felnőtt személy állandó felügyelete nélkül tölteni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltöt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati dugaszolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából.
A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-lon (lítium - ion) akkumulátorok nem mutatnak un. „emlékező effektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normál üzemben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltött-ségét a pólusok rövidre zárásával és szikráztatással ellenőrizni.
Az akkumulátorok tárolása
Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor körülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hőmérsékleten, 50% relatív légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet.
Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül, a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni. Tilos a berendezést sérült akkumulátorral használni.
Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni.
Az akkumulátorok szállítása
A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akku- mulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bízza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben.
Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni, hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos előírásokat is.
Az akkumulátor töltése
Figyelem! Töltés előtt a töltő tápegységét, az elektromos hálózatról a dugasz kihúzásával a hálózati dugaszolóaljzatból, le kell választani az elektromos hálózatról. Ezen kívül egy puha, száraz ronggyal meg kell tisztítani az akkumulátort és az érintkezőit a kosztól és a portól.
Az akkumulátorba be van építve egy feltöltöttséget mutató kijelző. Ha megnyomja a gombot, kigyulladnak diódák (II), minél több, annál jobban fel van töltve az akkumulátor. Ha a gomb megnyomásakor a diódák egyáltalán nem világítanak, az akkumulátor ki van merülve.
Vegye le az akkumulátort a szerszámról.
HU
Tolja be az akkumulátort a töltő fészkébe (II).
Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába.
Kigyullad a vörös dióda, ami az akkumulátor töltését jelzi.
A töltés befejeződése után a vörös dióda kialszik, és kigyullad a zöld dióda, ami azt jelzi, hogy a töltő áram alatt van.
Húzza ki a töltő dugaszát az elektromos hálózat dugaszolóaljzatából.
Megnyomva az akkumulátor retesznek nyomógombját, csúsztassa ki az akkumulátort az akkumulátortöltő vezetősínéből.
Figyelem! Ha, miután csatlakoztatta a töltőt az elektromos hálózathoz, kigyullad a zöld dióda, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ilyen esetben a töltő nem kezdi meg a töltést.
KARBANTARTÁS
A készülék minden használata után kapcsolja ki a kompresszort a kapcsológombbal, majd vegye ki mindkét akkumulátort.
Figyelem! A terméken csak akkor szabad karbantartási munkálatot végezni, ha az akkumulátorok el vannak távolítva.
Ezután nyissa ki a leeresztőszelepet, és engedje ki a levegőt a tartályból. Vegye figyelembe, hogy a tartályból kiáramló levegő felkavarhatja a talajon lévő port. Szükség esetén helyezze a kompresszort olyan helyre, ahol biztonságosan ki lehet üríteni a tartályban összegyült levegőt.
Miután a levegő kiürült a tartályból, döntse meg a kompresszort úgy, hogy a leeresztő szelep a legalacsonyabb helyzetben legyen. Ez lehetővé teszi a tartályban felgyülemlett víz kiürítését. Ezt a kompresszor minden egyes használata után el kell végezni. Ellenkező esetben a víz hatására a tartály rozsdásodhat, ami kárt tehet benne. A levegőből való vízlecsapódás a hőmérséklet változásával járó természetes jelenség. Ezért ne felejtse el kiüríteni a tartályból a levegőt.
300 üzemóránként tisztítsa meg a légbeömlő nyílást védő légszűrőt. Távolítsa el a szűrőt a légbeömlő nyílásból, nyissa ki a házát, és tisztítsa meg 0,3 MPa nyomást meg nem haladó sűrített levegővel. A szűrő kitisztítása után szerelje azt össze és szerelje be a légbeömlő nyílásba. Tilos a kompresszort légszűrő nélkül használni. A kompresszorba a levegővel együtt bejutó szennyeződések a kompresszor károsodásához vezethetnek.
A készülék többi alkatrészt puha és nedves ronggyal, vagy 0,3 MPa nyomást meg nem haladó sürített levegővel tisztítsa. A szellőzőnyilások ecsettel vagy puha, műanyag sörtéjű kefével is tisztíthatók. A tisztításhoz ne használjon alkoholt, oldószert, savat vagy maró hatású anyagot. A kompresszor a tisztítást követően további használatra vagy tárolásra kész.
SZÁLLÍTÁS ÉS RAKTÁROZÁS
A terméket a fogantyúnál vagy az alapnál fogva helyezze át. Szállítóeszközzel történő szállítás esetén védje a kompresszort a véletlenszerű elmozdulás ellen. A készüléket csak kikapcsolt állapotban szállítsa és tárolja, kivett akkumulátorokkal és kiürített légtartállyal. A készüléket zárt, jól szellőző helyiségekben tárolja. A tárolás és a szállítás során ne tegye ki a készüléket közvetlen napfénynek, hőforrásnak és csapadéknak. A tárolás helye óvja a készüléket az illetéktelen személyektől, különösen gyermekektől. Ne helyezzen semmit a készülékre.
