YT-23242 - Компрессор Yato - Бесплатное руководство пользователя

Тип продукта	Беспроводной компрессор
Бренд	Yato
Модель	YT-23242
Номинальное напряжение	36 В пост. тока
Номинальная мощность	800 Вт
Номинальное давление	0,8 МПа / 8 бар / 116 фунт/кв. дюйм
Производительность нагнетания	98 л/мин
Уровень звукового давления (L_out ± K)	80,0 ± 3,0 дБ(A)
Уровень звуковой мощности (L_out ± K)	90,7 ± 3,0 дБ(A)
Вес	11 кг
Тип аккумулятора	Li-Ion (не входят в комплект данной модели)
Емкость аккумулятора (для модели с аккумулятором)	3 А·ч
Степень защиты	IPX0
Питание	Два аккумулятора (не входят в комплект)
Переключатель	Автоматический вкл./выкл.
Регулятор давления	Да, с выходным манометром
Резервуар	С манометром и сливным краном
Воздушный фильтр	Да, очищается каждые 300 часов
Предохранительный клапан	Да, нерегулируемый
Выход воздуха	Быстросъемное соединение
Включенные аксессуары	Пистолет для накачки и прочее (см. руководство)
Обслуживание	Сливать резервуар после каждого использования, очищать фильтр

Часто задаваемые вопросы - YT-23242 Yato

Как запустить компрессор YT-23242?

Убедитесь, что оба аккумулятора правильно вставлены (хотя модель YT-23242 продается без аккумуляторов, вам необходимо использовать два совместимых аккумулятора). Установите переключатель в положение I (вкл.). Компрессор запускается автоматически, когда давление в резервуаре падает ниже 6 бар, и останавливается при 8 бар.

Как отрегулировать выходное давление?

Потяните ручку регулятора давления, чтобы разблокировать его, затем поверните ее в направлении стрелки с плюсом для увеличения давления. Считывайте давление с выходного манометра (TOOL). После настройки нажмите на ручку, чтобы заблокировать ее.

Какие аккумуляторы можно использовать с этим компрессором?

Компрессор требует два литий-ионных аккумулятора с номинальным напряжением 18 В каждый (всего 36 В). Предпочтительно использовать аккумуляторы одинаковой емкости и заряда. Модель YT-23242 не включает аккумуляторы и зарядное устройство; они продаются отдельно или доступны в комплекте YT-23241.

Как очистить воздушный фильтр?

Каждые 300 часов работы снимите фильтр с воздухозаборника, откройте его корпус и очистите струей сжатого воздуха под давлением не более 0,3 МПа. Затем соберите обратно. Никогда не используйте компрессор без воздушного фильтра.

Как слить резервуар после использования?

Выключите компрессор и отключите аккумуляторы. Откройте сливной кран для выпуска воздуха из резервуара. Когда воздух перестанет выходить, наклоните компрессор так, чтобы кран оказался в самой нижней точке, для удаления конденсата. После слива закройте кран.

Что делать, если компрессор не запускается?

Проверьте, что оба аккумулятора вставлены и заряжены. Убедитесь, что переключатель находится в положении I. Проверьте, что сливной кран закрыт. Если проблема сохраняется, обратитесь к полному руководству или свяжитесь со службой поддержки.

Можно ли использовать пневматический инструмент с этим компрессором?

Да, но убедитесь, что пневматический инструмент не превышает максимальное выходное давление 8 бар и что расход воздуха (98 л/мин) достаточен. Обратите внимание, что компрессор не очищает и не увлажняет воздух; при необходимости вам может понадобиться внешнее устройство.

Как безопасно транспортировать компрессор?

Выключите прибор, отключите аккумуляторы и опорожните резервуар от воздуха. Беритесь за ручку или основание. Избегайте его опрокидывания и защищайте от ударов при транспортировке в автомобиле.

Какие основные меры предосторожности?

Всегда читайте руководство перед использованием. Используйте средства защиты слуха и очки. Никогда не направляйте поток воздуха на себя или других. Соблюдайте максимальное давление накачиваемых объектов. Регулярно проверяйте состояние шланга и соединений.

Как заряжать аккумуляторы (для модели YT-23241)?

Подключите зарядное устройство к розетке (220-240 В, 50/60 Гц). Вставьте аккумулятор в зарядное устройство. Красный индикатор указывает на зарядку; когда он станет зеленым, аккумулятор заряжен (около 1,5 часа для емкости 3 А·ч). Затем отключите зарядное устройство.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT-23242 Yato

1. основание
   2.бак
2. рукоятка
3. гнездо аккумулятора
4. лоток для аксессуаров
5. воздушный фильтр
   7.выключатель
6. предохранительный клапан
7. выходное отверстие воздуха
8. манометр бака
9. манометр на выходе
10. спускной клапан
11. регулятор давления

UA

Прочитать инструкцию

Пользоваться средствами защиты слуха

Пользоваться защитными очками

Внимание! Компрессорная установка может быть запущена без предупреждения.

Внимание! Риск высокой температуры.

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

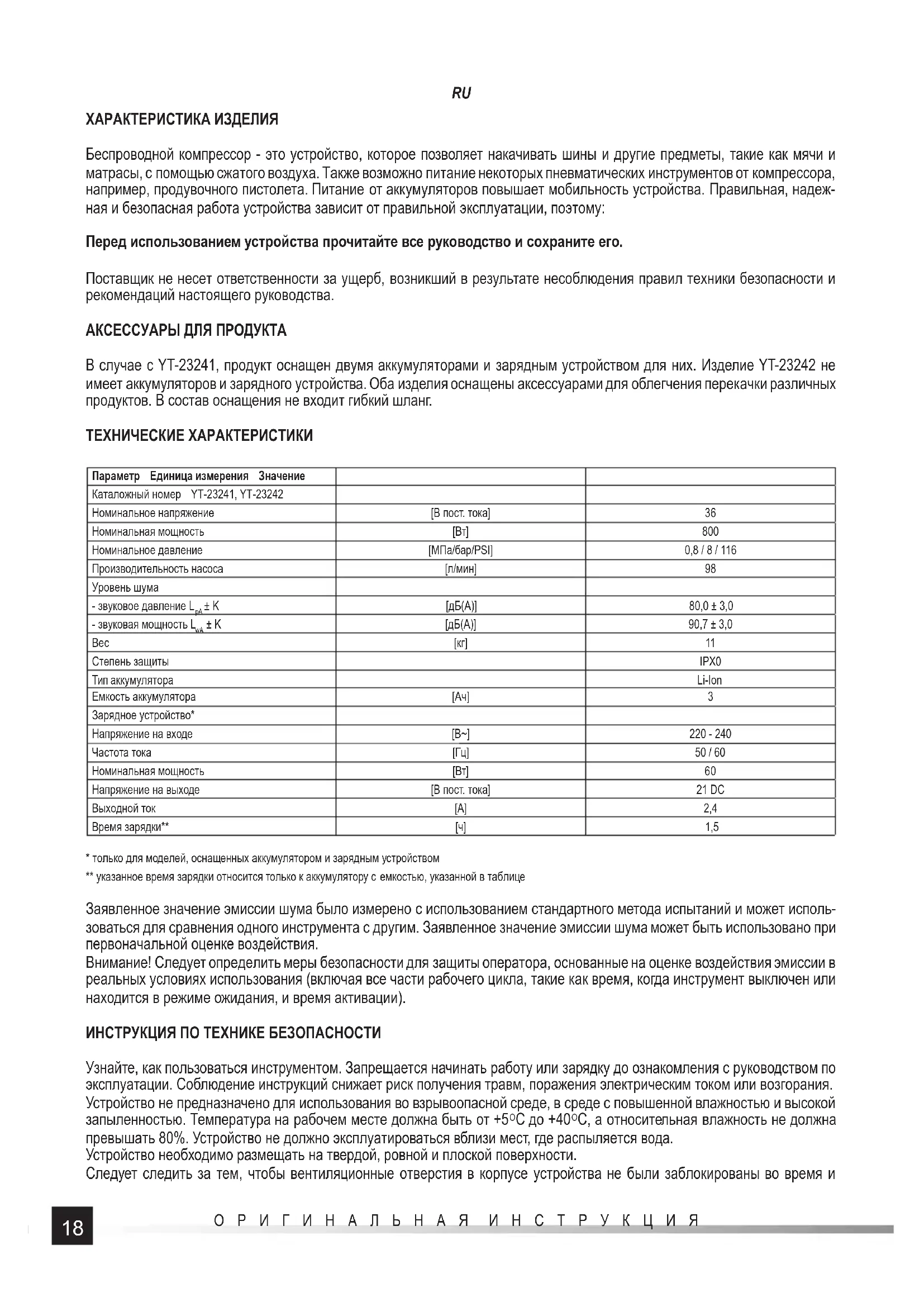

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Беспроводной компрессор - это устройство, которое позволяет накачивать шины и другие предметы, такие как мячи и матрасы, с помощью сжатого воздуха. Также возможно питание некоторых пневматических инструментов от компрессора, например, продувочного пистолета. Питание от аккумуляторов повышает мобильность устройства. Правильная, надежная и безопасная работа устройства зависит от правильной эксплуатации, поэтому:

Перед использованием устройства прочитайте все руководство и сохраните его.

Поставщик не несет ответственности за ущерб, возникший в результате несоблюдения правил техники безопасности и рекомендаций настоящего руководства.

АКСЕССУАРЫ ДЛЯ ПРОДУКТА

В случае с УТ-23241, продукт оснащен двумя аккумуляторами и зарядным устройством для них. Изделие УТ-23242 не имеет аккумуляторов и зарядного устройства. Оба изделия оснащены аксессуарами для облегчения перекачки различных продуктов. В состав оснащения не входит гибкий шланг.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение
Каталожный номер YT-23241, YT-23242
Номинальное напряжение	[В пост. тока]	36
Номинальная мощность	[Вт]	800
Номинальное давление	[МПа/бар/PSI]	0,8 / 8 / 116
Производительность насоса	[л/мин]	98
Уровень шума
- звуковое давление L_мд ± K	[дБ(А)]	80,0 ± 3,0
- звуковая мощность L_мд ± K	[дБ(А)]	90,7 ± 3,0
Вес	[кг]	11
Степень защиты		IPX0
Тип аккумулятора		Li-Ion
Емкость аккумулятора	[Ач]	3
Зарядное устройство*
Напряжение на входе	[B~]	220 - 240
Частота тока	[Гц]	50 / 60
Номинальная мощность	[Вт]	60
Напряжение на выходе	[В пост. тока]	21 DC
Выходной ток	[А]	2,4
Время зарядки**	[ч]	1,5

* только для моделей, оснащенных аккумулятором и зарядным устройством

** указанное время зарядки относится только к аккумулятору с емкостью, указанной в таблице

Заявленное значение эмиссии шума было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное значение эмиссии шума может быть использовано при первоначальной оценке воздействия.

Внимание! Следует определить меры безопасности для защиты оператора, основанные на оценке воздействия эмиссии в реальных условиях использования (включая все части рабочего цикла, такие как время, когда инструмент выключен или находится в режиме ожидания, и время активации).

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Узнайте, как пользоваться инструментом. Запрещается начинать работу или зарядку до ознакомления с руководством по эксплуатации. Соблюдение инструкций снижает риск получения травм, поражения электрическим током или возгорания.

Устройство не предназначено для использования во взрывоопасной среде, в среде с повышенной влажностью и высокой запыленностью. Температура на рабочем месте должна быть от +5°C до +40°C, а относительная влажность не должна превышать 80%. Устройство не должно эксплуатироваться вблизи мест, где распыляется вода.

Устройство необходимо размещать на твердой, ровной и плоской поверхности.

Следует следить за тем, чтобы вентиляционные отверстия в корпусе устройства не были заблокированы во время и

RU

после работы.

Во время работы некоторые элементы корпуса могут нагреваться до высокой температуры, прикосновение к ним может вызвать ожоги. Переносить устройство следует только за его ручку. Устройство должно быть выключено перед перемещением. Выключатель должен быть в выключенном положении, а аккумуляторы должны быть извлечены из устройства.

Соблюдайте максимальное давление перекачиваемого продукта. Для управления давлением внутри перекачиваемого продукта используйте манометр (встроенный или отдельный). Превышение максимального давления может привести к повреждению перекачиваемого продукта или даже его разрыву. Разрыв продукта может привести к серьезным травмам.

Периодически проверяйте, чтобы показания встроенного в инструмент манометра соответствовали показаниям калиброванного манометра.

Перед каждым использованием проверяйте инструмент на отсутствие повреждений. Если вы заметили трещины, потер- тости или другие повреждения, не используйте устройство до тех пор, пока они не будут удалены.

Устройство предназначено для работы только с гибкими напорными шлангами. Шланги, подключенные к устройству, должны выдерживать, по крайней мере, давление, которое может создать компрессор. Шланги для давления выше 7 бар / 0,7 МПа должны быть оборудованы защитным шнуром, например, в виде проволочных тросов.

Перед подключением шланга к устройству проверьте шланг на отсутствие повреждений. Если видны потертости оболочки, трещины или утечки воздуха, прекратите использование поврежденного шланга и замените его новым перед началом работы.

Никогда не сгибайте и не скручивайте шланг во время работы. Изгиб шланга может уменьшить внутренний диаметр шланга даже до степени остановки потока воздуха. Это может привести к повреждению шланга или даже его разрыву, что может привести к серьезным травмам. Изгиб и скручивание шланга также ускоряет износ шланга. Никогда не используйте шланг для переноски инструмента. Не натягивайте шланг во время работы слишком сильно.

Избегайте создания длинных линий, транспортирующих сжатый воздух. Более короткие линии легче контролировать.

Все устройства и аксессуары, подключенные к компрессору, должны выдерживать, по крайней мере, давление, которое может создать компрессор.

Самостоятельная регулировка или модификация предохранительного клапана запрещена. Неправильно отрегулированный или модифицированный предохранительный клапан может привести к повреждению изделия, что может привести к серьезным травмам.

Не используйте устройство в качестве искусственного дыхательного аппарата, распыления каких-либо веществ или любого другого применения, не описанного в данном руководстве.

Никогда не направляйте поток воздуха на себя, других людей или животных. Не используйте палец или любую другую часть тела, чтобы проверить, работает ли устройство для подачи воздуха.

Перед подключением шланга и аксессуаров к устройству убедитесь, что устройство выключено.

Устройство не предназначено для использования детьми.

ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ

Подготовка к работе

Распакуйте изделие и удалите все элементы упаковки.

Убедитесь, что выключатель находится в положении «выключен» — О.

Проверьте закрыт ли спускной клапан. Рычаг, расположенный параллельно клапану, означает открытый клапан, рычаг, расположенный перпендикулярно клапану, означает закрытый клапан.

Снизьте давление с помощью регулятора давления. Вращение ручки регулятора возможно только после разблокировки. Чтобы разблокировать регулятор, потяните за ручку. Поверните ручку до упора в направлении, указанном стрелкой, обозначенной знаком «минус». Затем заблокируйте ручку, нажав на нее. Блокировка ручки защищает от непреднамеренного изменения ее положения, а, следовательно, и от непреднамеренной регулировки давления.

Подсоедините гибкий шланг к выпускному отверстию для воздуха. Выпускное отверстие оснащено быстроразъемным соединением. При подключении достаточно вставить втулку шланга в патрубок для выпуска воздуха до срабатывания фиксатора. Правильно прикрепленный шланг можно отсоединить, только потянув втулку вокруг выпускного отверстия для воздуха в направлении, противоположном выходу для воздуха.

Установите выбранный аксессуар на другой конец шланга, например, на пистолет для накачивания.

Подключите оба аккумулятора к устройству. Каждый из аккумуляторов необходимо вставить в направляющие гнезда таким образом, чтобы защелка аккумулятора зафиксировала каждый их них.

Устройство питается от двух аккумуляторов. Инструмент не запустится, если один из аккумуляторов не установлен на устройство или он разряжен. Аккумуляторы в устройстве соединены последовательно, что означает, что устройство питается номинальным напряжением, равным сумме их номинальных напряжений. Рекомендуется, чтобы оба аккумулятора имели одинаковую емкость и были заряжены в той же степени. У аккумуляторов, используемых для питания устройства, должна быть та же степень изношенности. Не рекомендуется подключать изношенный аккумулятор вместе с новым, даже если оба аккумулятора заряжены в одинаковой степени и у них одинаковая емкость. Несоблюдение вышеуказанных рекомендаций приведет к сокращению времени работы и к более быстрой разрядке аккумуляторов, используемых для питания устройства.

Продукт готов к использованию.

RU

Включение и выключение

Устройство включается с помощью выключателя. Переключение выключателя в положение «включено» – I, устройство запускается. Переключение выключателя в положение «выключено» – O, устройство останавливается.

Если продукт включен, он автоматически запустит и остановит компрессор, который заполнит бак. Заполнение бака начнется, когда давление в баке упадет ниже 6 бар, и закончится, когда давление в баке достигнет 8 бар. Этот процесс будет продолжаться до тех пор, пока устройство не будет выключено или батарея не разрядится. Манометр бака, обозначенный надписью «TANK» (БАК), позволяет проверить текущее давление в баке.

Эксплуатация устройства

Перед использованием устройства необходимо отрегулировать давление на выходе. Ручку регулятора давления необходимо разблокировать и поворачивать в направлении, указанном стрелкой, отмеченной знаком «плюс». Это позволит постепенно увеличивать давление на выходе. На манометре давления на выходе, обозначенный надписью «TOOL» (ИН-СТРУМЕНТЫ), можно отчитать заданное давление на выходе. После установки требуемого давления заблокируйте ручку регулятора.

Помимо накачивания, компрессор также может использоваться для привода пневматических инструментов, но вы должны обратить внимание на то, обеспечивает ли компрессор требуемое давление и требуемый поток воздуха. Также следует учитывать, что компрессор ни в коем случае не очищает и не увлажняет продуваемый воздух маслом. Если для питания инструмента требуется отфильтрованный и /или увлажненный воздух, он должен быть обеспечен внешними устройствами.

Когда компрессор работает, компрессор будет автоматически заполнять бак по мере падения давления. Повышение интенсивности работы компрессора приведет к более быстрому расходу энергии аккумуляторов.

Инструкции по безопасной зарядке аккумулятора

Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки!

Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. "эффекту памяти", что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разражать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разражать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения.

Хранение аккумулятора

Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов "зарядка-разрядка". Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долго времени, его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения.

Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать нейтрализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором.

В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам

RU

(напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией.

Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.

Зарядка аккумулятора

Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани.

Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен.

Отсоединить аккумулятор от инструмента.

Вставить аккумулятор в гнездо зарядного устройства (II).

Подключить зарядное устройство к розетке.

Загорится красный индикатор, сопровождающий процесс зарядки.

После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора.

Необходимо вынуть вилку зарядного устройства из электрической розетки.

Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора.

Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки.

ТЕХНИЧЕСКИЙ УХОД

После каждого использования устройства выключите компрессор с помощью выключателя, а затем отсоедините оба аккумулятора.

Внимание! Все работы по техническому обслуживанию должны выполняться при отключенных аккумуляторах от устройства.

Затем необходимо открыть спускной клапан и выпустить воздух из бака. Следует учитывать, что воздух, выходящий из бака, может поднять пыль на основании, на котором будет установлен компрессор. При необходимости переместите компрессор в место, где можно будет безопасно опорожнить бак от собранного воздуха.

После того, как воздух перестанет выходить из бака, наклоните компрессор так, чтобы спускной клапан находился в самом нижнем положении. Это позволит опорожнить бак от воды, которая накопилась в баке. Это необходимо делать тщательно и после каждого использования компрессора. В противном случае вода может вызвать ржавчину в баке, что может привести к его повреждению. Осаждение конденсата из воздуха - природное явление, связанное с изменением температуры. Поэтому не пренебрегайте сливом воздуха из бака.

Очищайте воздушный фильтр, защищая воздухозаборник, каждые 300 часов работы. Снимите фильтр с воздухозаборника, откройте его корпус и очистите струей сжатого воздуха при давлении не более 0,3 МПа. После очистки фильтра его следует собрать и установить на воздухозаборнике. Запрещается использовать компрессор без воздушного фильтра.

Загрязняющие вещества, попадающие в компрессор вместе с воздухом, могут привести к его повреждению.

Устройство следует очищать мягкой кисточкой, мягкой щеткой и влажной тканью или струей сжатого воздуха с давлением не более 0,3 МПа. Вентиляционные отверстия также можно очистить кисточкой или щеткой с мягкой пластиковой щетиной. Для чистки не используйте спирт, растворители, кислоты или едкие вещества. После очистки компрессор готов к дальнейшей работе или хранению.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Устройство транспортировать, удерживая за ручку или за корпус. В случае транспортировки в транспортных средствах, защитить компрессор от перемещения. Транспортируйте и храните устройство только в выключенном состоянии с отсоединенными аккумуляторами и с опустошенным воздушным баком. Храните устройство в закрытых помещениях с хорошей вентиляцией. Во время хранения и транспортировки устройство не должно подвергаться воздействию прямых солнечных лучей, источников тепла и осадков. Место хранения должно защищать от доступа к устройству посторонних лиц, особенно детей. Ничего не ставьте на устройство.
