| Typ produktu | Bezdrôtový kompresor |
| Značka | Yato |
| Model | YT-23242 |
| Menovité napätie | 36 V DC |
| Menovitý výkon | 800 W |
| Menovitý tlak | 0,8 MPa / 8 bar / 116 PSI |
| Kapacita plnenia | 98 L/min |
| Hladina akustického tlaku (L_out ± K) | 80,0 ± 3,0 dB(A) |
| Hladina akustického výkonu (L_out ± K) | 90,7 ± 3,0 dB(A) |
| Hmotnosť | 11 kg |
| Typ batérie | Li-Ion (nie sú súčasťou tohto modelu) |
| Kapacita batérie (pre model s batériou) | 3 Ah |
| Stupeň ochrany | IPX0 |
| Napájanie | Dve batérie (nie sú súčasťou balenia) |
| Spínač | Automatické zapnutie/vypnutie |
| Regulátor tlaku | Áno, s výstupným manometrom |
| Nádrž | S manometrom a vypúšťacím ventilom |
| Vzduchový filter | Áno, čistiteľný každých 300 hodín |
| Bezpečnostný ventil | Áno, neregulovateľný |
| Výstup vzduchu | Rýchlospojka |
| Súčasťou balenia príslušenstvo | Nafukovacia pištoľ a ďalšie (pozri návod) |
| Údržba | Vypustiť nádrž po každom použití, vyčistiť filter |
Často kladené otázky - YT-23242 Yato
Otázky používateľov k YT-23242 Yato
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kompresor vo formáte PDF zadarmo! Nájdite svoj návod YT-23242 - Yato a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. YT-23242 značky Yato.
NÁVOD NA OBSLUHU YT-23242 Yato
- podstavec
- vzdušník
- rukovät'
- zásuvka akumulátora
- zásobník na príslušenstvo
- vzduchový fi Iter
- zapínač
- bezpečnostný ventil
- vývod vzduchu
- tlakomer vzdušníka
- výstupný tlakomer
- výpustný ventil
- regulátor tlaku
H
Používaj ochranné okuliare
Hluk - výkon L _w
Varovanie! Agregát kompresora sa môže spustit bez varovania.
Varovanie! Riziko vysokej teploty
Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, čím sa znížuje množstvo odpadov a zmenšuje využívanie prirodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negativny dopad na životné prostredie. Každá domácnosť má dôležitů úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

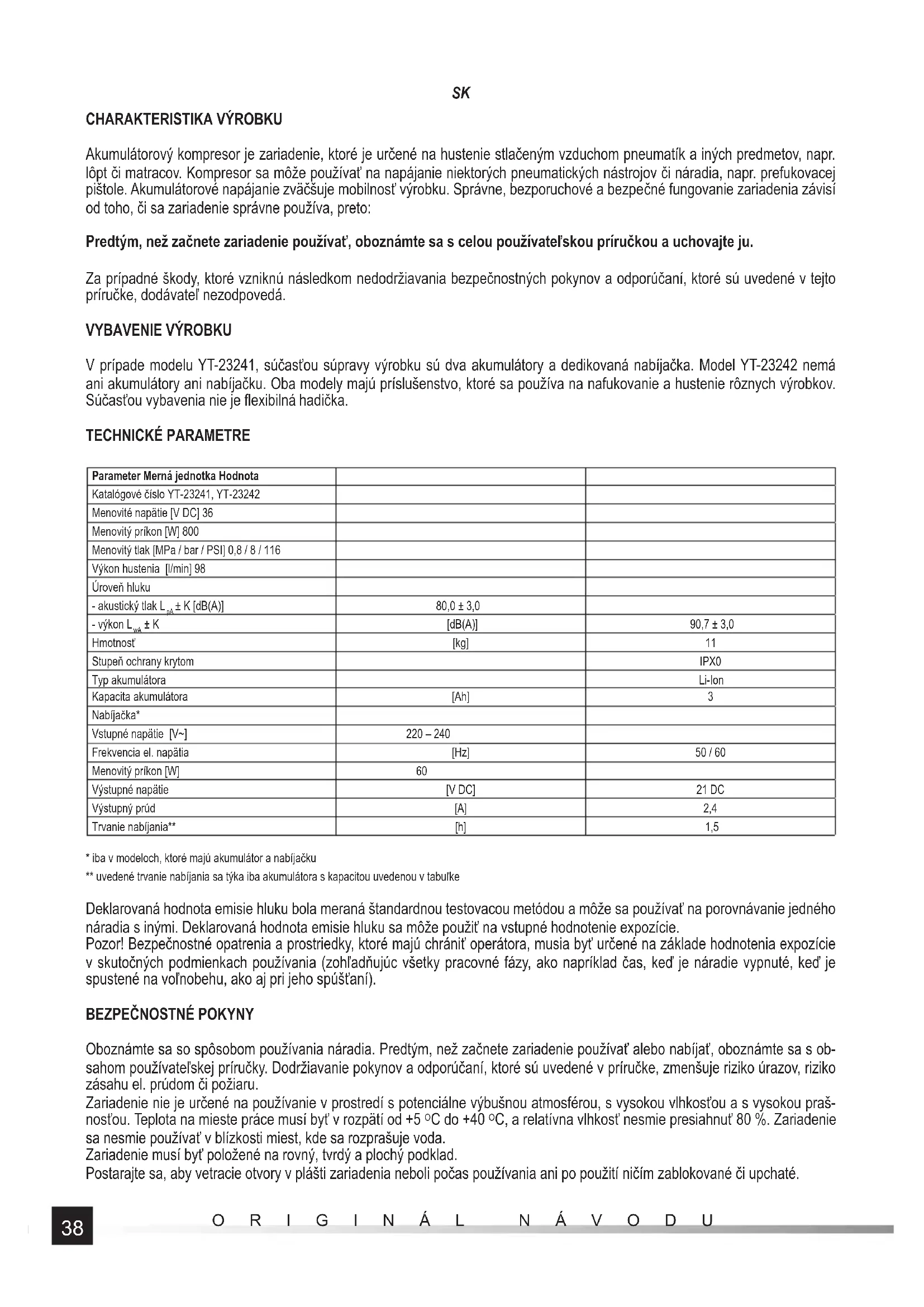

Akumulátorový kompresor je zariadenie, ktoré je určené na hustenie stlačeným vzduchom pneumatík a iných predmetov, napr. lôpt či matracov. Kompresor sa môže používať na napájanie niektorých pneumatických nástrojov či náradia, napr. prefukovacej pištole. Akumulátorové napájanie zväčšuje mobilnosť výrobku. Správne, bezporuchové a bezpečné fungovanie zariadenia závisí od toho, či sa zariadenie správne používa, preto:
Predtým, než začnete zariadenie používať, oboznámte sa s celou používatel'skou príručkou a uchovajte ju.
Za prípadné škody, ktoré vzniknú následkom nedodržiavania bezpečnostných pokynov a odporúčaní, ktoré sú uvedené v tejto príručke, dodávateľ nezodpovedá.
VYBAVENIE VÝROBKU
V prípade modelu YT-23241, súčasťou súpravy výrobku sú dva akumulátory a dedikovaná nabíjačka. Model YT-23242 nemá ani akumulátory ani nabíjačku. Oba modely majú príslušenstvo, ktoré sa používa na nafukovanie a hustenie rôznych výrobkov. Súčasťou vybavenia nie je flexibilná hadička.
TECHNICKÉ PARAMETRE
* iba v modeloch, ktoré majú akumulátor a nabíjačku
** uvedené trvanie nabíjania sa týka iba akumulátora s kapacitou uvedenou v tabuľke
Deklarovaná hodnota emisie hluku bola meraná štandardnou testovacou metódou a môže sa používať na porovnávanie jedného náradia s inými. Deklarovaná hodnota emisie hluku sa môže použiť na vstupné hodnotenie expozície.
Pozor! Bezpečnostné opatrenia a prostriedky, ktoré majú chránit' operátora, musia byt' určené na základe hodnotenia expozície v skutočných podmienkach používania (zohľadňujúc všetky pracovné fázy, ako napríklad čas, keď je náradie vypnuté, keď je spustené na vol'nobehu, ako aj pri jeho spúšt'aní).
BEZPEČNOSTNÉ POKYNY
Oboznámte sa so spôsobom používania náradia. Predtým, než začnete zariadenie používať alebo nabíjať, oboznámte sa s obsahom používatel'skej príručky. Dodržiavanie pokynov a odporúčaní, ktoré sú uvedené v príručke, zmenšuje riziko úrazov, riziko zásahu el. prúdom či požiaru.
Zariadenie nie je určené na používanie v prostredí s potenciálne výbušnou atmosférou, s vysokou vlhkost'ou a s vysokou prašnost'ou. Teplota na mieste práce musí byt' v rozpätí od +5 °C do +40 °C, a relatívna vlhkost' nesmie presiahnut' 80 %. Zariadenie sa nesmie používať v blízkosti miest, kde sa rozprašuje voda.
Zariadenie musí byť položené na rovný, tvrdý a plochý podklad.
Postarajte sa, aby vetracie otvory v plásti zariadenia neboli počas používania ani po použití ničím zablokované či upchaté.
SK
Počas práce sa niektoré prvky plášťa môžu zohriat' na vysokú teplotu, nedotýkajte sa ich, keďže sa môžete popáliť. Zariadenie pri prenášaní uchopujte iba za rúčku. Zariadenie pred presunutím vždy najprv vypnite. Zapínač musí byť vo vypnutej polohe a akumulátory musia byť vytiahnuté zo zariadenia.
Vždy dodržiavajte maximálny tlak hustených výrobkov. Používajte manometer (integrovaný alebo osobitný) na kontrolovanie tlaku vo vnútri husteného výrobku. Následkom prekročenia maximálneho tlaku môže dôjst' k poškodeniu husteného produktu, či dokonca k jeho roztrhnutiu. V dôsledku roztrhnutia výrobku môže dôjst' k vážnym úrazom a nehodám.
Pravidelne kontrolujte, či hodnoty merané integrovaným manometrom náradia sa zhodujú s hodnotami meranými kalibrovaným manometrom.
Náradie pred každým použitím kontrolujte, či nie je poškodené. Ak si všimnete akékol'vek puknutia, pretretia alebo iné poškodenia, zariadenie nepoužívajte, kým nebudú odstránené.
Zariadenie je určené na používanie iba s flexibilnými tlakovými hadičkami. Hadičky pripojené k zariadeniu musia byť odolné voči tlaku, ktorý dokáže kompresor vytvorit'. Hadičky určené pre tlak vyšší než 7 bar / 0,7 Mpa, musia mať ochranný plášť, napr. vo forme ocelových nitiek.
Pred pripojením hadičky k zariadeniu skontrolujte, či nie je hadička poškodená. Ak sú viditel'né pretretia plášťa, puknutia alebo si všimnete unikajúci vzduch, poškodenú hadičku d'alej nepoužívajte a pred d'alším použitím poškodenú hadičku vymeňte na novú, nepoškodenú.
Hadičku počas používania nikdy neohýbajte, neskrúcajte, zabráňte, aby sa vytvoril uzol. V dôsledku ohnutia sa môže zmenšiť vnútorný priemer natol’ko, že vzduch nebude pretekať. Môže to viest k poškodeniu hadičky alebo dokonca k jej roztrhnutiu, čo môže byť príčinou vážnych a nebezpečných úrazov. Hadička sa tiež následkom ohýbania a skrúcania rýchlejšie opotrebúva. Hadičku nikdy nepoužívajte na prenášanie náradia. Hadičku počas používania príliš nenapínajte, nenaťahujte.
Nevytvárajte dlhé vzduchovody na prenášanie stlačeného vzduchu. Kratšie vzduchovody sa l'ahšie kontrolujú.
Všetky zariadenia a príslušenstvo pripojené ku kompresoru musia byť odolné aspoň voči tlaku, ktorý kompresor dokáže vytvorit'.
Bezpečnostný ventil v žiadnom prípade nenastavujte alebo neupravujte. Nesprávne nastavený alebo upravený bezpečnostný ventil môže viest' k poškodeniu výrobku, čo môže následne spôsobit' vážny úraz či nehodu.
Zariadenie nepoužívajte ako prístroj používaný na umelé dýchanie, na rozprašovanie či striekanie akejkol'vek látky, alebo akým-kol'vek iným spôsobom, ktorý nie je zretel'ne opísaný v príručke.
Prúd vzduchu nikdy nemierte na seba alebo na iných l'udí či zvieratá. Nekontrolujte prstom alebo akoukolvek inou častou tela, či zariadenie hustí (čerpá) vzduch.
Zariadenie nie je určené na používanie det'mi.
POUŽÍVANIE VÝROBKU
Príprava na prácu/používanie
Výrobok vytiahnite z balenia/obalu i odstráňte všetky prvky balenia.
Skontrolujte, či je zapínač vo vypnutej polohe – O.
Znížte tlak regulátorom tlaku. Regulačné koliesko sa dá otáčat' až keď je odblokované. Regulátor odblokujete potiahnutím kolieska. Koliesko otočte úplne do konca v smere, ktorý ukazuje šípka označená znakom mínus. Potom koliesko zablokujte jeho stlačením. Zablokovanie kolieska chráni pred neúmyselnou zmenou jeho polohy, a tým aj pred neúmyselnou zmenou nastavenia tlaku. Do výstupu vzduchu pripojte flexibilnú hadičku. Výstup je riešený rýchlospojkou. Pri pripájaní jednoducho zatlačte zástrčku hadičky do lôžka (zásuvky) výstupu vzduchu, až kým sa nezablokujte mechanizmus západky. Správne pripojená hadica sa nedá odpojit inak ako potiahnutím hrdla okolo výstupu vzduchu v opačnom smere ako je výstup vzduchu.
Na druhom konci hadičky namontujte vybrané príslušenstvo, napr. pištol' na hustenie.
Pripojte k zariadeniu oba akumulátory. Každý akumulátor zasuňte do vodidiel lôžka akumulátora tak, aby západka akumulátora zapadla na svojom mieste a akumulátor sa zablokoval.
Náradie je napájané dvoma akumulátormi. Náradie sa nespustí, ak jeden akumulátor nie je do náradia vložený správne alebo ak bude vybitý. Akumulátory v náradí sú zapojené paralelne, to znamená, že náradie je napájanie sumou jednotlivých menovitých napátí. Odporúčame, aby mali oba akumulátory takú istú kapacitu, a aby boli nabité na rovnakej úrovni. Akumulátory použité na napájanie náradia musia byť tiež opotrebované na rovnakej úrovni. Neodporúčame, aby ste súčasne použivali opotrebovaný a nový akumulátor, hoci by boli rovnako nabité a mali by takú istú kapacitu. V opačnom prípade, ak nedodržíte vyššie uvedené pokyny, trvanie práce bude kratšie a akumulátory použité na napájanie náradia sa opotrebujú rýchlejšie.
Ak je výrobok zapnutý, automaticky sa bude spúšťať a vypínať kompresor, ktorý napĺňa vzdušník. Vzdušník sa začne napĺňať, ked’ tlak vo vzdušníku klesne pod 6 barov, a skončí sa, ked’ tlak vo vzdušníku dosiahne 8 barov. Tento proces sa bude vykonávať dovtedy, kým zariadenie nevypnete alebo kým sa nevybijú akumulátory. Tlakomer vzdušníka, označený ako TANK, umožňuje kontrolovať aktuálny tlak vo vzdušníku.
SK
Používanie zariadenia
Predtým, než začnete zariadenie používať, nastavte požadovaný výstupný tlak. Regulačné koliesko tlaku odblokujte a otočte v smere šípky, ktorá je označená znakom plus. Môžete postupne zvyšovať výstupný tlak. Na tlakomeri výstupného tlaku, ktorý je označený ako TOOL, môžete zistiť, aký výstupný tlak je nastavený. Ked nastavíte požadovaný tlak, zablokujte koliesko regulátora.
Okrem čerpania, kompresor sa dá používať aj na poháňanie pneumatického náradia, avšak postarajte sa o to, či kompresor ponúka požadovaný tlak a prietok vzduchu. Tiež zohl’adnite, že kompresor žiadnym spôsobom neočistuje ani nezvlhčuje olejom vyfukovaný vzduch. Ak je na napájanie náradia potrebný filtrovaný a/alebo zvlhčený vzduch, musíte použit’ príslušné externé zariadenia.
Ked' sa kompresor používa, kompresor bude automaticky naplňat' vzdušník, ked' tlak klesne pod príslušnú úroveň. Pri intenzívnej- šom používaní kompresora sa budú rýchlejšie vyčerpávať energia akumulátorov.
Bezpečnostné predpisy pre nabíjanie akumulátora
Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo poškodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobit’ vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustit’ miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojit’ nabíjačku od elektrickej siete vytiahnutím sieťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnut’ zástrčku nabíjačky zo zásuvky elektrickej siete!
Vřtací skruťkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabit' nižšie opísa-ným postupom pomocou siet'ového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-lon (lítium-iónové) prakticky nevykazujú tzv. „památ'ový efekt", čo dovoľuje akumulátor dobíjať v l'ubovoľnom okamihu. Odporúča sa však akumulátor vybit' pri normálnej práci a potom ho nabit' na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložiť, potom je nutné to urobiť najmenej každých niekol’ko alebo niekol’ko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakol’ko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu.
Skladovanie akumulátora
Aby sa maximálne predížila životnosť akumulátora, je potrebné mu zaistit’ zodpovedajúce podmienky skladovania. Akumulátor vydrží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabit’ na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobit’. Nesmie sa dopustit’, aby došlo k úplnému vybitiu akumulátora, nakol’ko sa tým skracuje jeho životnosť a môže dôjst’ k jeho nevratnému poškodeniu.
Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjst’ k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do očí je potrebné oči prepláchnut’ prúdom vody a následne neodkladne vyhl’adať lekársku pomoc. Použivanie náradia s poškodeným akumulátorom je zakázané.
Po uplynutí doby životnosti akumulátora je potrebné ho odovzdat' do špecializovaného strediska zaoberajúceho sa zneškodňovaním odpadov tohto typu.
Doprava akumulátorov
Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používatel náradia môže náradie prepravovat’ s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné podmienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej firmy), je treba postupovat podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojit’ s príslušne kvalifikovanou osobou.
Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrat' z náradia a nechránené kontakty zaistit' napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistit' tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov.
Nabíjanie akumulátora
Upozornenie! Pred nabíjaním je potrebné odpojit' sietový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zásuvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistit' od nečistôt a prachu pomocou mäkkej, suchej handričky. Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (II). Čím viac ich svieti, tým viac je akumulátor nabity. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý.
Odpojte akumulátor od náradia.
Zasuňte akumulátor do osadenia nabíjačky (II).
SK
Nabíjačku pripojte do zásuvky elektrickej siete.
Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania.
Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý.
Vytiahnite zástrčku siet'ového zdroja zo zásuvky elektrickej siete.
Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabitý. V takom prípade nabíjačka nabíjací proces nespustí.
ÚDRŽBA
Varovanie! Všetky činnosti súvisiace s údržbou vykonávajte iba vtedy, ked' sú akumulátory úplne odpojené (vytiahnuté).
Potom otvorte výpustný ventil a vypustite vzduch zo vzdušníka. Zohl'adnite, že vzduch vychádzajúci zo vzdušníka môže zvířit' prach na zemi, na ktorej je umiestnený kompresor. Ked' je to potrebné, premiestnite kompresor na miesto, kde môžete bezpečne vypustit' vzduch zo vzdušníka.
Ked' vzduch prestane zo vzdušníka vychádzať, vyklopte kompresor tak, aby bol vypúšťací ventil v čo najnižšej polohe. Vďaka tomu môžete zo vzdušníka vypustiť vodu, ktorá sa nahromadila vo vzdušníku. Urobte to dôkladne a po každom použití kompresora. V opačnom prípade môže voda, ktorá zostane vo vzdušníku, viest' k zhrdzaveniu, čo môže viest' následne k poškodeniu. Kondenzácia vody zo vzduchu je prirodzený jav, ku ktorému bežne dochádza pri zmene teploty. Preto nezanedbávajte vyprázdňovanie vzdušníka.
Každých 300 hodín používania vyčistite vzduchový filter, ktorý chráni prívod vzduchu. Filter zdemontujte z prívodu vzduchu, otvorte jeho plášť a vyčistite ho prúdom stlačeného vzduchu s tlakom maximálne 0,3 MPa. Po vyčistení filtra ho zmontujte, a potom namontujte do prívodu vzduchu. Kompresor v žiadnom prípade nepoužívajte bez vzduchového filtra. Nečistoty, ktoré preniknú do kompresora spolu so vzduchom, môžu viest’ k jeho poškodeniu.
Ostatné časti zariadenia čistite mäkkou a vlhkou handričkou, alebo prúdom stlačeného vzduchu s tlakom maximálne 0,3 MPa. Vetracie otvory môžete čistiť aj štetcom alebo kefou s mäkkými plastovými štetinami. Na čistenie nepoužívajte alkohol, rozpůšťadlá, kyseliny ani žieraviny. Kompresor je po vyčistení pripravený na ďalšie používanie alebo uskladnenie.
PREPRAVA A USKLADNENIE
Zariadenie prenášajte držiac za rúčku alebo podstavec. Pri preprave dopravnými prostriedkami kompresor chráňte pred presúvaním. Prepravujte a uchovávajte iba vypnuté zariadenie, s odpojenými (vytiahnutými) akumulátormi a prázdnym vzdušníkom. Výrobok uchovávajte v uzatvorených dobre vetraných miestnostiach. Zariadenie pri skladovaní a pri preprave chráňte pred priamym slnečným žiarením, zdrojmi tepla, ako aj pred zrážkami. Miesto, na ktorom zariadenie uchovávajte, musí byť chránené pred prístupom nepovolaných osôb, najmä detí. Na zariadenie nikdy nič nekladťe.
