| Tipo di prodotto | Compressore senza fili |
| Marca | Yato |
| Modello | YT-23242 |
| Tensione nominale | 36 V c.c. |
| Potenza nominale | 800 W |
| Pressione nominale | 0,8 MPa / 8 bar / 116 PSI |
| Capacità di gonfiaggio | 98 L/min |
| Livello di pressione acustica (L_out ± K) | 80,0 ± 3,0 dB(A) |
| Livello di potenza acustica (L_out ± K) | 90,7 ± 3,0 dB(A) |
| Peso | 11 kg |
| Tipo di batteria | Li-Ion (non incluse in questo modello) |
| Capacità della batteria (per modello con batteria) | 3 Ah |
| Grado di protezione | IPX0 |
| Alimentazione | Due batterie (non incluse) |
| Interruttore | Accensione/Spegnimento automatico |
| Regolatore di pressione | Sì, con manometro di uscita |
| Serbatoio | Con manometro e rubinetto di scarico |
| Filtro aria | Sì, pulibile ogni 300 ore |
| Rubinetto di sicurezza | Sì, non regolabile |
| Uscita aria | Attacco rapido |
| Accessori inclusi | Pistola di gonfiaggio e altri (vedere manuale) |
| Manutenzione | Scaricare il serbatoio dopo ogni utilizzo, pulire il filtro |
Domande frequenti - YT-23242 Yato
Domande degli utenti su YT-23242 Yato
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Compressore in formato PDF gratuitamente! Trova il tuo manuale YT-23242 - Yato e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. YT-23242 del marchio Yato.
MANUALE UTENTE YT-23242 Yato
- base
- serbatoio
- manico
- vano di alloggiamento della batteria
- vano per gli accessori
- fi ltro dell'aria
- pulsante di accensione
- valvola di sicurezza
- uscita dell'aria
- manometro del serbatoio
- manometro di uscita
- valvola di scarico
- regolatore di pressione
NL
Leggere il manuale d'uso
Lees de instructies
Utilizzare i dispositivi di protezione dell'udito
Utilizzare gli occhiali di protezione
Attenzione! L'unità compressore può avviarsi senza preavviso.
Attenzione! Rischio di alte temperature.
Questo simbolo indica che l'apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri rifiuti. Le apparecchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al fine di ridurre la quantità di rifiuti e diminuire l'uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli effetti negativi sull'ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell'apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l'autorità locale o il rivenditore.

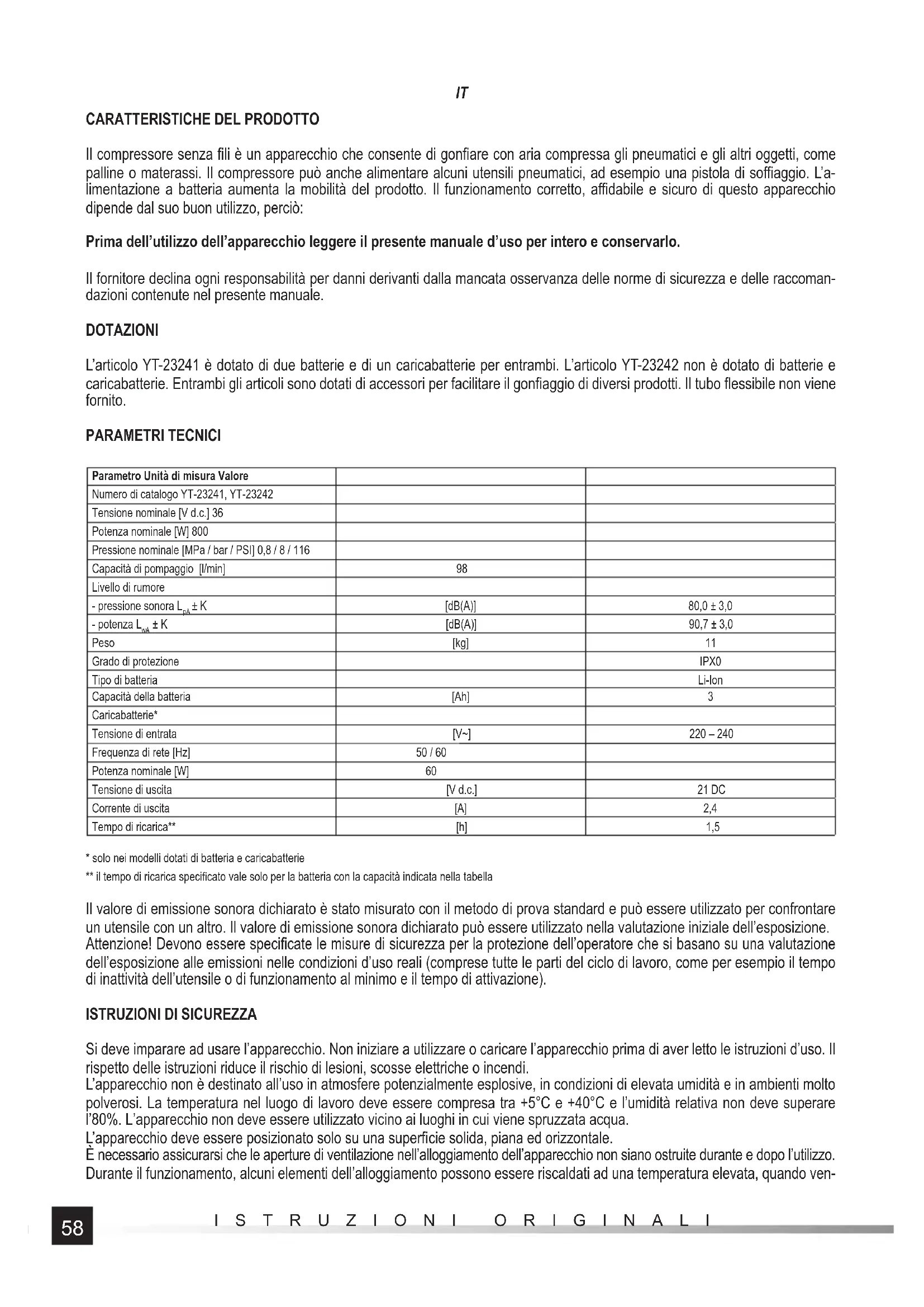

Il compressore senza fili è un apparecchio che consente di gonfiare con aria compressa gli pneumatici e gli altri oggetti, come palline o materassi. Il compressore può anche alimentare alcuni utensili pneumatici, ad esempio una pistola di soffiaggio. L'alimentazione a batteria aumenta la mobilità del prodotto. Il funzionamento corretto, affidabile e sicuro di questo apparecchio dipende dal suo buon utilizzo, perciò:
Prima dell'utilizzo dell'apparecchio leggere il presente manuale d'uso per intero e conservarlo.
Il fornitore declina ogni responsabilità per danni derivanti dalla mancata osservanza delle norme di sicurezza e delle raccomandazioni contenute nel presente manuale.
DOTAZIONI
L'articolo YT-23241 è dotato di due batterie e di un caricabatterie per entrambi. L'articolo YT-23242 non è dotato di batterie e caricabatterie. Entrambi gli articoli sono dotati di accessori per facilitare il gonfiaggio di diversi prodotti. Il tubo flessibile non viene fornito.
PARAMETRI TECNICI
| Parametro Unità di misura Valore | ||
| Numero di catalogo YT-23241, YT-23242 | ||
| Tensione nominale [V d.c.] 36 | ||
| Potenza nominale [W] 800 | ||
| Pressione nominale [MPa / bar / PSI] 0,8 / 8 / 116 | ||
| Capacità di pompaggio [l/min] | 98 | |
| Livello di rumore | ||
| - pressione sonora L_pA ± K | [dB(A)] | 80,0 ± 3,0 |
| - potenza L_wA ± K | [dB(A)] | 90,7 ± 3,0 |
| Peso | [kg] | 11 |
| Grado di protezione | IPX0 | |
| Tipo di batteria | Li-Ion | |
| Capacità della batteria | [Ah] | 3 |
| Caricabatterie* | ||
| Tensione di entrata | [V~] | 220 – 240 |
| Frequenza di rete [Hz] | 50 / 60 | |
| Potenza nominale [W] | 60 | |
| Tensione di uscita | [V d.c.] | 21 DC |
| Corrente di uscita | [A] | 2,4 |
| Tempo di ricarica** | [h] | 1,5 |
* solo nei modelli dotati di batteria e caricabatterie
** il tempo di ricarica specificato vale solo per la batteria con la capacità indicata nella tabella
Il valore di emissione sonora dichiarato è stato misurato con il metodo di prova standard e può essere utilizzato per confrontare un utensile con un altro. Il valore di emissione sonora dichiarato può essere utilizzato nella valutazione iniziale dell'esposizione. Attenzione! Devono essere specificate le misure di sicurezza per la protezione dell'operatore che si basano su una valutazione dell'esposizione alle emissioni nelle condizioni d'uso reali (comprese tutte le parti del ciclo di lavoro, come per esempio il tempo di inattività dell'utensile o di funzionamento al minimo e il tempo di attivazione).
ISTRUZIONI DI SICUREZZA
Si deve imparare ad usare l'apparecchio. Non iniziare a utilizzare o caricare l'apparecchio prima di aver letto le istruzioni d'uso. Il rispetto delle istruzioni riduce il rischio di lesioni, scosse elettriche o incendi.
L'apparecchio non è destinato all'uso in atmosfere potenzialmente esplosive, in condizioni di elevata umidità e in ambienti molto polverosi. La temperatura nel luogo di lavoro deve essere compresa tra +5°C e +40°C e l'umidità relativa non deve superare l'80%. L'apparecchio non deve essere utilizzato vicino ai luoghi in cui viene spruzzata acqua.
L'apparecchio deve essere posizionato solo su una superficie solida, piana ed orizzontale.
È necessario assicurarsi che le aperture di ventilazione nell'alloggiamento dell'apparecchio non siano ostruite durante e dopo l'utilizzo.
Durante il funzionamento, alcuni elementi dell'alloggiamento possono essere riscaldati ad una temperatura elevata, quando ven-
IT
gono toccati, possono causare ustioni. Per spostare l'apparecchio, afferrare solamente la sua impugnatura. L'apparecchio deve essere spento prima di essere spostato. Il pulsante di accensione deve essere in posizione di spegnimento e le batterie devono essere rimosse dall'apparecchio.
Rispettare la pressione massima dei prodotti da gonfiare. Utilizzare il manometro (integrato o separato) per controllare la pressione all'interno del prodotto gonfiato. Il superamento della pressione massima può causare danni al prodotto gonfiato o addirittura la sua rottura. La rottura del prodotto può causare gravi lesioni.
Controllare periodicamente se le letture del manometro integrato nell'apparecchio corrispondono a quelle del manometro tarato.
Prima di ogni utilizzo controllare se l'apparecchio non presenta danni. Se si notano crepe, abrasioni o altri danni, non utilizzare l'apparecchio fi no a quando non vengono rimossi.
L'apparecchio è progettato per funzionare solo con tubi flessibili a pressione. I tubi flessibili collegati all'apparecchio devono resistere almeno alla pressione che il compressore è in grado di produrre. I tubi flessibili per le pressioni superiori a 7 bar / 0,7 MPa devono essere dotati di un cavo di protezione, ad esempio sotto forma di fili metallici.
Prima di collegare il tubo flessibile all'apparecchio, controllare che non sia danneggiato. Se ci sono visibili abrasioni del rivestimento, crepe o perdite d'aria, interrompere l'utilizzo del tubo flessibile danneggiato e sostituirlo con un nuovo prima di continuare il lavoro.
Durante l'utilizzo non piegare o torcere mai il tubo flessibile. Il piegamento del tubo flessibile può ridurre il diametro interno del tubo fino al punto di interrompere il flusso d'aria. Ciò può causare danni al tubo flessibile o addirittura la sua rottura, che può causare gravi lesioni. La piegatura e la torsione del tubo flessibile velocizza anche la sua usura. Non utilizzare mai il tubo flessibile per trasportare l'apparecchio. Non serrare eccessivamente il tubo flessibile durante il suo funzionamento.
Evitare di creare lunghe linee di trasporto dell'aria compressa. Le linee più corte sono più facili da controllare.
Tutti i dispositivi e gli accessori collegati al compressore devono resistere almeno alla pressione che il compressore è in grado di produrre.
È vietato regolare o modificare la valvola di sicurezza in proprio. La valvola di sicurezza regolata o modificata in modo improprio può causare danni al prodotto, che possono provocare gravi lesioni.
Non utilizzare l'apparecchio come dispositivo di respirazione artificiale, per spruzzare qualsiasi sostanza o per qualsiasi altro utilizzo non descritto nelle istruzioni d'uso.
Non puntare mai il flusso d'aria nella propria direzione o verso le altre persone o animali. Non usare il dito o qualsiasi altra parte del corpo per controllare se l'apparecchio sta pompando l'aria.
Prima di collegare il tubo flessibile e gli accessori all'apparecchio assicurarsi che l'apparecchio sia spento.
È vietato l'uso dell'apparecchio dai bambini.
USO DEL PRODOTTO
Preparazione per l'utilizzo
Togliere il prodotto dall'imballo e rimuovere tutti i componenti dell'imballaggio.
Verificare che il pulsante di accensione del prodotto sia in posizione di spegnimento – O.
Controllare che la valvola di scarico sia chiusa. La leva in posizione parallela alla valvola significa che la valvola è aperta, la leva in posizione perpendicolare alla valvola significa che la valvola è chiusa.
Ridurre la pressione con il regolatore di pressione. La manopola del regolatore può essere ruotata solo dopo che è stata sblocata. Il regolatore viene sbloccato tirando la manopola. Ruotare la manopola fino in fondo nella direzione indicata dalla freccia contrassegnata con il segno meno. Quindi bloccare la manopola premendola. Il bloccaggio della manopola protegge da un cambiamento accidentale della sua posizione e quindi dalla regolazione involontaria della pressione.
Collegare il tubo flessibile all'uscita dell'aria. L'uscita è dotata di un innesto rapido. Quando si collega, è sufficiente spingere la spina del tubo flessibile nella presa dell'uscita dell'aria fino all'innesto del meccanismo a scatto. Un tubo flessibile correttamente collegato non può essere scollegato se non tirando il manicotto attorno all'uscita dell'aria nella direzione opposta all'uscita dell'aria.
Montare l'accessorio selezionato sull'altra estremità del tubo flessibile, ad esempio una pistola per gonfiaggio.
Collegare entrambe le batterie all'apparecchio. Inserire ogni batteria nelle guide del vano di alloggiamento in modo che il fermo della batteria la tenga in posizione nel vano.
L'apparecchio è alimentato da due batterie. L'apparecchio non si avvia se una delle batterie non è montata sull'apparecchio o è scarica. Le batterie dell'apparecchio sono collegate in serie, il che significa che il prodotto viene alimentato con la somma delle loro tensioni nominali. Si raccomanda che entrambe le batterie abbiano la stessa capacità e siano caricate allo stesso livello.
Anche le batterie utilizzate per alimentare l'apparecchio devono essere esaurite allo stesso livello. Si sconsiglia di collegare una batteria esaurita con una nuova, anche se entrambe sono caricate allo stesso livello e hanno la stessa capacità. Il mancato rispetto delle raccomandazioni di cui sopra ridurrà i tempi di funzionamento e l'usura più rapida delle batterie utilizzate per alimentare l'apparecchio.
Il prodotto è pronto per l'uso.
Accensione e spegnimento
L'apparecchio viene acceso tramite il pulsante di accensione. Mettendo il pulsante di accensione in posizione di accensione – I, si avvia il prodotto. Spostando il pulsante di accensione in posizione di spegnimento – O, si arresta il prodotto.
Se il prodotto è in funzione, avvierà e arresterà automaticamente il compressore che riempirà il serbatoio. Il riempimento del
IT
serbatoio inizia quando la pressione nel serbatoio scende sotto i 6 bar e termina quando la pressione nel serbatoio raggiunge gli 8 bar. Questo processo continuerà fino a quando l'apparecchio non si spegne o le batterie di alimentazione non si esauriscono. Il manometro del serbatoio contrassegnato con la scritta TANK consente di controllare l'attuale pressione nel serbatoio.
Uso dell'apparecchio
Prima di utilizzare l'apparecchio regolare la pressione di uscita. La manopola del regolatore di pressione deve essere sbloccata e ruotata nella direzione indicata dalla freccia contrassegnata con il segno più. In questo modo è possibile aumentare gradualmente la pressione di uscita. Sul manometro di uscita contrassegnato con la scritta TOOL, è possibile leggere la pressione di uscita impostata. Dopo aver impostato la pressione desiderata, bloccare la manopola di regolazione.
Oltre al gonfiaggio, il compressore può essere utilizzato anche per azionare utensili pneumatici, si deve tuttavia verificare se il compressore offre la pressione e il flusso d'aria richiesti. Occorre inoltre notare che il compressore non purifica in alcun modo né idrata con l'olio l'aria espulsa. Se per alimentare l'apparecchio è richiesta l'aria filtrata e/o umidificata, questa deve essere fornita da apparecchi esterni.
Durante l'utilizzo dell'apparecchio, il compressore riempie automaticamente il serbatoio man mano la pressione scende. Un utilizzo più intenso del compressore si tradurrà in un consumo dell'energia delle batterie più rapido.
Istruzioni di sicurezza per caricamento della batteria
Attenzione! Prima di iniziare il caricamento assicurarsi se i corpo dell'alimentatore, il cavi e la spina non siano rotti o danneggiati. È vietato usare il caricabatteria e l'alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l'alimentatore in dotazione. L'utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello strumento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l'accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzare la caricabatteria e l'alimentatore senza una costante supervisione di un adulto! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria dalla presa di corrente staccando il cavo di alimentazione dalla presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l'odore di fumo, è necessario disconnettere immediatamente la spina del caricatore dalla presa di corrente!
Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensabile caricarla seguendo la procedura sotto descritta utilizzando a tale scopo l'alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno “effetto di memoria” il che permette di ricaricarle in ogni momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacità. Se a causa della natura del lavoro non è possibile adottare questo sistema, allora lo si dovrebbe fare almeno ogni qualche ciclo di lavoro. In ogni caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verificare lo stato di carica della batteria cortocircuitando gli elettrodi e verificando le scintille.
Conservazione della batteria
Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cicli di “carico-scarico”. La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l'umidità relativa pari al 50%. Per conservare la batteria per un periodo più lungo, è necessario caricarla fino al 70% della sua capacità. In caso di una conservazione prolungata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poiché ciò riduce la sua vita e può causare danni irreversibili.
Durante la conservazione della batteria esso si scaricherà gradualmente per l'effetto della perdita di elettricità. Il processo di scarico spontaneo dipende dalla temperatura di conservazione: più la temperatura è elevata, più veloce è il processo. Nel caso di una conservazione impropria, si può avere una fuoriuscita di elettrolito. In caso di perdita, contenere il versamento con un neutralizzante; in caso di contatto dell'elettrolito con gli occhi, sciacquare con acqua ed immediatamente contattare un medico.
Non utilizzare lo strumento con una batteria danneggiata.
Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di questo tipo di rifiuti.
Trasporto delle batterie
Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L'utente dell'utensile può trasportare l'utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di affido del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualificata.
È vietato trasportare le batterie danneggiate. Per la durata del trasporto sfilare le batterie smontate dall'utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all'interno della confezione durante il trasporto. Inoltre, rispettare le norme nazionali sul trasporto di merci pericolose.
Caricamento della batteria
Attenzione! Prima della carica, scollegare l'alimentatore del caricabatteria dalla rete di alimentazione staccando la spina dell'alimentatore dalla presa di rete. Inoltre, è necessario pulire la batteria ed i sui terminali dallo sporco e dalla polvere con panno morbido ed asciutto.
IT
La batteria ha un indicatore di batteria incorporata. Premendo il tasto si fa illuminare i diodi (II): più diodi sono accesi più la batteria è caricata. Se dopo aver premuto il pulsante i diodi non si accendono, cioè significa che la batteria è scarica.
Staccare la batteria dall'utensile!
Inserire la batteria nella presa di caricabatterie (II).
Collegare il caricabatteria alla presa di corrente.
Si illuminerà la spia rossa il che significa che il processo di caricamento è gia terminato.
Alla fine della carica la spia rossa si spegne facendo accendere la spia verde per segnalare il caricamento completo del caricabatteria.
Scollegare la spina dell'alimentatore dalla presa di rete.
Sfilare la batteria dal caricabatteria, premendo il pulsante del fermo della batteria.
Attenzione! Se dopo il collegamento del caricabatteria alla rete elettrica s'illumina il diodo verde, cio' indica che la batteria è completamente carica. In questo caso, il caricabatteria non avvia il processo di carica.
MANUTENZIONE
Dopo ogni utilizzo dell'apparecchio, spegnere il compressore utilizzando il pulsante di accensione, quindi scollegare entrambe le batterie.
Attenzione! Tutte le operazioni di manutenzione devono essere eseguite quando l'apparecchio è scollegato dalle batterie.
Quindi aprire la valvola di scarico e scaricare l'aria dal serbatoio. Occorre tener conto del fatto che l'aria che fuoriesce dal serbatoio può causare la formazione di polvere sulla superficie sulla quale il compressore è stato posizionato. Se necessario, spostare il compressore in un luogo in cui sia possibile scaricare in sicurezza l'aria accumulata nel serbatoio.
Dopo che l'aria ha smesso di uscire dal serbatoio, inclinare il compressore in modo che la valvola di scarico si trovi nella posizione più bassa. Ciò consentirà al serbatoio di essere svuotato dell'acqua che vi si è accumulata. Questo deve essere fatto accuratamente e dopo ogni utilizzo del compressore. In caso contrario, l'acqua potrebbe arrugginire il serbatoio, danneggiandolo. La precipitazione dell'acqua dall'aria è un fenomeno naturale legato alle variazioni di temperatura. Pertanto, si deve provvedere allo svuotamento del serbatoio dall'aria.
Ogni 300 ore di funzionamento pulire il filtro dell'aria che protegge la presa d'aria. Rimuovere il filtro dalla presa d'aria, aprire il suo alloggiamento e pulirlo con un getto d'aria compressa ad una pressione non superiore a 0,3 MPa. Dopo la pulizia, il filtro deve essere montato e installato sulla presa d'aria. È vietato utilizzare il compressore senza filtro dell'aria. Le impurità che entrano nel compressore insieme all'aria possono danneggiarlo.
Pulire le altre parti dell'apparecchio con un panno morbido e umido oppure con un flusso d'aria compressa ad una pressione non superiore a 0,3 MPa. Le aperture di ventilazione possono anche essere pulite con un pennello o una spazzola con setole morbide in plastica. Non utilizzare alcool, solventi, acidi o sostanze corrosive per la pulizia. Dopo la pulizia, il compressore è pronto per il funzionamento successivo o lo stoccaggio.
TRASPORTO E STOCCAGGIO
Spostare l'apparecchio afferrando l'impugnatura o la base. In caso di trasporto con mezzi di trasporto, proteggere il compressore in maniera da evitare ogni spostamento. Trasportare e conservare l'apparecchio solo quando è spento, con le batterie scollegate e il serbatoio dell'aria vuoto. Conservare l'apparecchio in luoghi chiusi con una ventilazione efficace. Durante la conservazione e il trasporto, l'apparecchio non deve essere esposto alla luce solare diretta, ai fonti di calore e alle precipitazioni. Il luogo di conservazione deve essere protetto in modo da impedire l'accesso al prodotto alle persone non autorizzate, soprattuto bambini. Non appoggiare nulla sull'apparecchio.
