HASZNÁLATI ÚTMUTATÓ BT 450 Alpha Tools

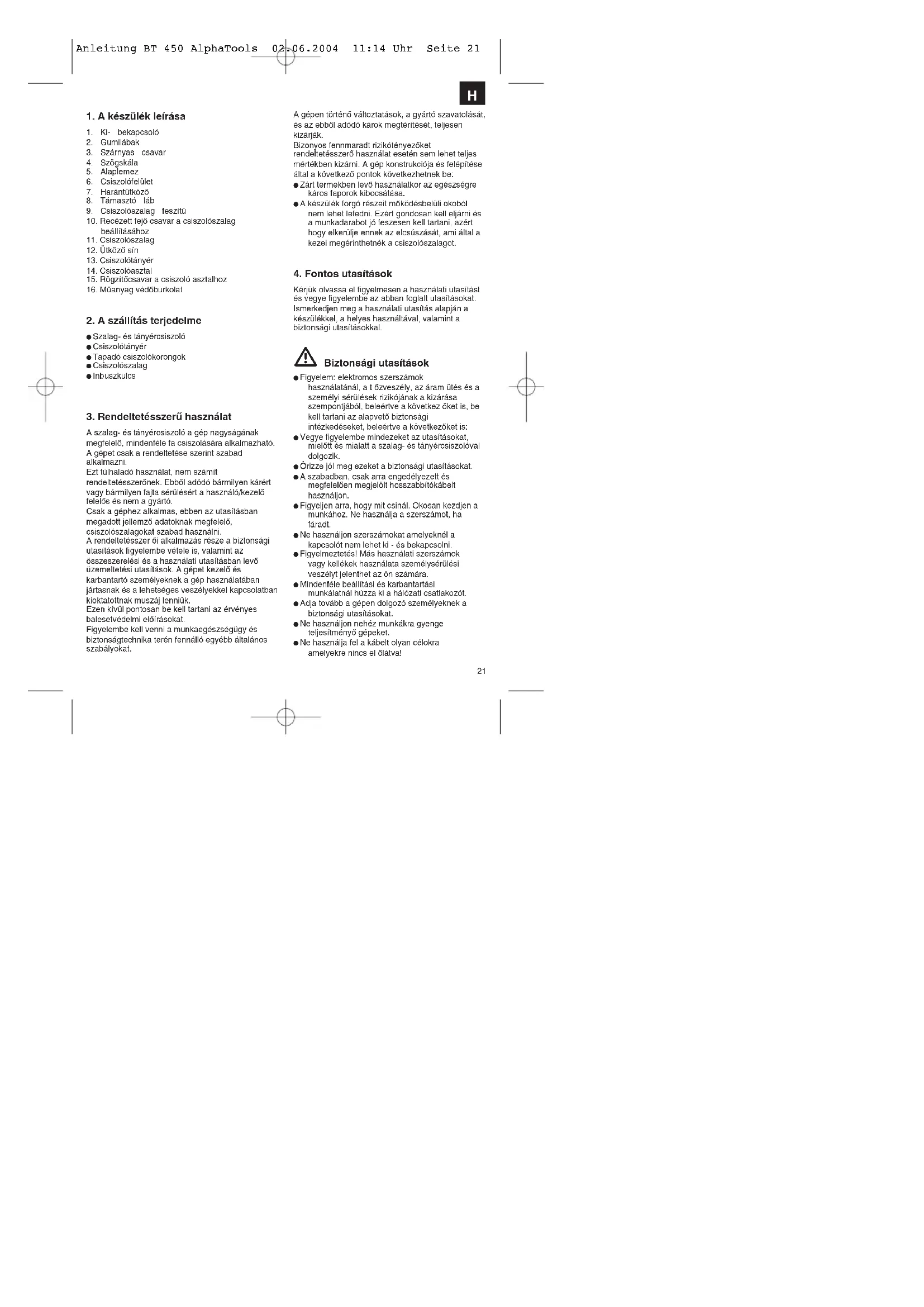

Anleitung BT 450 AlphaTools 02.06.2004 11:14 Uhr Seite 201. A készülék leírása

9. Csiszolószalag feszítü

10. Recézett fejœ csavar a csiszolószalag

15. Rögzítœcsavar a csiszoló asztalhoz

16. Műanyag védœburkolat

2. A szállítás terjedelme

Szalag- és tányércsiszoló Csiszolótányér Tapadó csiszolókorongok Csiszolószalag Inbuszkulcs

3. Rendeltetésszeræ használat

A szalag- és tányércsiszoló a gép nagyságának megfelelœ, mindenféle fa csiszolására alkalmazható. A gépet csak a rendeltetése szerint szabad alkalmazni. Ezt túlhaladó használat, nem számít rendeltetésszerœnek. Ebbœl adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó/kezelœ felelœs és nem a gyártó. Csak a géphez alkalmas, ebben az utasításban megadott jellemzœ adatoknak megfelelœ, csiszolószalagokat szabad használni. A rendeltetésszer œi alkalmazás része a biztonsági utasítások figyelembe vétele is, valamint az összeszerelési és a használati utasításban levœ üzemeltetési utasítások. A gépet kezelœ és karbantartó személyeknek a gép használatában jártasnak és a lehetséges veszélyekkel kapcsolatban kioktatottnak muszáj lenniük. Ezen kívül pontosan be kell tartani az érvényes balesetvédelmi elœírásokat. Figyelembe kell venni a munkaegészségügy és biztonságtechnika terén fennálló egyébb általános szabályokat. A gépen történœ változtatások, a gyártó szavatolását, és az ebbœl adódó károk megtérítését, teljesen kizárják. Bizonyos fennmaradt rizikótényezœket rendeltetésszerœ használat esetén sem lehet teljes mértékben kizárni. A gép konstrukciója és felépítése által a következœ pontok következhetnek be: Zárt termekben levœ használatkor az egészségre káros faporok kibocsátása. A készülék forgó részeit mœködésbelüli okoból nem lehet lefedni. Ezért gondosan kell eljárni és a munkadarabot jó feszesen kell tartani, azért hogy elkerülje ennek az elcsúszását, ami által a kezei megérinthetnék a csiszolószalagot.

4. Fontos utasítások

Kérjük olvassa el figyelmesen a használati utasítást és vegye figyelembe az abban foglalt utasításokat. Ismerkedjen meg a használati utasítás alapján a készülékkel, a helyes használtával, valamint a biztonsági utasításokkal. Biztonsági utasítások Figyelem: elektromos szerszámok használatánál, a t œzveszély, az áram ütés és a személyi sérülések rizikójának a kizárása szempontjából, beleértve a következ œket is, be kell tartani az alapvetœ biztonsági intézkedéseket, beleértve a következœket is: Vegye figyelembe mindezeket az utasításokat, mielœtt és mialatt a szalag- és tányércsiszolóval dolgozik. Ôrizze jól meg ezeket a biztonsági utasításokat. A szabadban, csak arra engedélyezett és megfelelœen megjelölt hosszabbítókábelt használjon. Figyeljen arra, hogy mit csinál. Okosan kezdjen a munkához. Ne használja a szerszámot, ha fáradt. Ne használjon szerszámokat amelyeknél a kapcsolót nem lehet ki - és bekapcsolni. Figyelmeztetés! Más használati szerszámok vagy kellékek használata személysérülési veszélyt jelenthet az ön számára. Mindenféle beállítási és karbantartási munkálatnál húzza ki a hálózati csatlakozót. Adja tovább a gépen dolgozó személyeknek a biztonsági utasításokat. Ne használjon nehéz munkákra gyenge teljesítményœ gépeket. Ne használja fel a kábelt olyan célokra amelyekre nincs el œlátva!

Anleitung BT 450 AlphaTools 02.06.2004 11:14 Uhr Seite 21 Gondoskodjon egy stabil testhelyzetrœl, és tartsa minden id œben az egyensúlyt. Vizsgálja meg a szerszámot esetleges sérülésekre! A szerszám további használata elœtt a védœberendezéseket vagy az enyhén sérült részeket gondosan meg kell vizsgálni, kifogástalan és meghatározásuknak megfelelœ mœködésükre. Vizsgálja meg, hogy a mozgatható részek kifogástalanul mœködnek-e és nem szorulnak-e, vagy esetleg sérültek-e a részei. Kell, hogy minden rész rendesen fel legyen szerelve, és a szerszám kifogástalan üzemeltetésének a biztosítsához minden feltétel teljesítve legyen. A károsult védœberendezéseket és részeket, szakszerœen egy elismert szakmœhely által kell megjavítatni, vagy kicseréltetni, ha a használti utasításban nincs más megadva. A károsult kapcsolókat egy vevœszolgálati mœhelyben kell kicseréltetni. Ez a szerszám megfelel a rá vonatkozó biztonsági elœírásoknak. A csiszolótányér (13) és a csiszolósztal (14) közötti távolságnak max. 1,6 mm-nek szabad lennie. Dolgozzon mindig egy ütközœsínnel (12) vagy csiszolóasztallal (14). Kérjük vegye a mellékletben tartalmazott általános biztonsági utasításokat is figyelembe! Figyelmeztetés Olvassa el az üzembe helyezés elôtt a használati utasítást Óvja az esôtöl és a nedvességtöl Viseljen kesztyæt Szemvédôt hordani. Porvédômaszkot hordani.

Feszültség: 230V ~ 50Hz Teljesítmény: 350 Watt S2 20 perc Csiszolótányér:

Ø: 150 mm elfordítható: 0°-45° Harántütközœ: -60° -tól + 60°-ig Szalagcsiszoló berendezés:

: 4,6 m/mp Méretek: 914 x 100 mm Hangnyomásmérték LPA: 80db(A) Bekapcsolási idœ: Az S2 20 perc (rövid ideig tartó üzem) viszonylagos bekapcsolási idœ, azt jelenti, hogy a motort csak az adattáblán megadott idœre (20 perc) szabad a (350 W-os) névleges teljesítménnyel folyamatosan megterhelni. Mert különben megengedhetetlenül felmelegedne. A szünet ideje alatt a motor ismét lehül a kiindulási hœmérsékletre.

6. Üzembe helyezés elôtt

A gépet stabilan kell felállítani, ez annyit jelent, hogy egy munkapadra, vagy egy szilárd állványra rá kell feszesen csavarozni. A üzembe helyezés elœtt minden fedœnek és biztonsági berendezésnek szabályszerœen kell felszerelve lennie. A csiszolószalagnak és a csiszolótányérnak szabadon kell futnia. A már megmunkált fán ügyeljen az idegen alkatrészekre, mint például a szögekre vagy csavarokra stb. Mielœtt a ki- / bekapcsolót üzemeltetné, bizonyosodjon meg arról, hogy a csiszolópapír helyesen van e felszerelve és hogy a mozgatható részek könnyen mozgathatóak e. A gép hozzákapcsolása elœtt ellenœrizze le, hogy a gép típustábláján levœ adatok a hálózati adatokkal megegyeznek-e.

Anleitung BT 450 AlphaTools 02.06.2004 11:14 Uhr Seite 227. Összeszerelés Figyelem! Húzza ki a készüléken történô minden karbantartási és átépítési munka elôtt a hálózati csatlakozót.

7.1 Összeállítani a gépet. (1-tôl - 6-ig levô ábrák)

Dugja rá a gumi lábakat (2) az alaplemezre (5). Rögzítse fel a csavarokkal (17) a mœanyag védœburkolatot (16). (2-es ábra) Dugja fel a tengelyre a csiszolótányért (13). (3-as ábra) Húzza a csavart (18) az inbuszkulccsal (19) feszesre, hogy ezáltal biztosítsa a csiszolótányért (13). (3/4-es ábra) Szerelje fel a csavarokkal (21) az alulsó tárcsavédœt (20). (4-es ábra) Szerelje fel a csiszolóasztalt (14) és biztosítsa ezt a csavarokkal (22). (5-ös ábra) A csiszolóasztalt (14) a sarokskála (23) és a szárnyascsavarok (2) által fokozatmentesen 0°- tól 45°-ig lehet elállítani. Az elállítható harántütközœ (7) a munkadarab biztos vezetését garantálja. Figyelem! A csiszolótányérnak (13) szabadon kell futnia, de a csiszolósztal (14) és a csiszolótányér (13) közötti távolságnak nem szabad 1,6 mm-nél töbnek lennie. Felrakni az ütközœsínt (12) és a csavarokkal, (24) és (25), rögzíteni. (6-os ábra) Figyelem! A csiszolószalagnak (11) szabadon muszáj futnia.

7.2.Csiszolószalagot (11) cserélni

(7-tôl - 9-igi ábrák) Kihúzni a hálózati csatlakozót. Eltávolítani a csavarokat (25) és (26). Levenni a csiszolószalagvédœt (27). A csiszolószalagfeszítœt (9) jobbra mozdítani, azért hogy a csiszolószalag (11) meglazuljon. A csiszolószalagot (11) hátrafelé levenni. Az új csiszolószalagot az ellenkezœ sorrendben újra felszerelni. Figyelem! Vegye figyelembe a forgásirányt: a gépházon (28), és a csiszolószalag belsœ oldalán! 7.3. Csiszolószalagot (11) beállítani (1-es ábra) Tolja kézzel a csiszolószalagot (11) lassan a forgásirányba. A csiszolószalagnak (11) a csiszolófelületen (6) központosan kell futnia, ha ez nem lenne az eset, akkor ezt a recézett fejœ csavar (10) segítségével utánna lehet állítani. 7.4. A csiszolószalag (11) csiszolóhelyének az elállítása (10/11-es ábra) Mind a két anyát (29) megereszteni Tegye a csiszolószalagot (11) felfelé a kívánt helyzetbe. Az anyákat (29) újra feszesre húzni, azért hogy rögzítse ezt a helyzetet. Ebben a helyzetben fel lehet rakni a csiszolósztalt, a munkadarab ráfektetéséhez, ehhez a csiszolósztalt a tartócsœ (31) lyukába kell tolni és a csavarral (30) rögzíteni.

7.5.A csiszolótányéron (13) levô csiszolópapír

kicserélése A tányércsiszolóhoz (13) tartozó csiszolópapír öntapadó, ez annyit jelent, hogy csak rá kell ragasztani a csiszolótányérra (13), illetve le kell húzni.

8.1. Ki-, bekapcsoló (1) A csiszolót a zöld taszter „1“ nyomása által lehet bekapcsolni. A csiszoló újra kikapcsolásához a piros tasztert „0“ kell megnyomni. 8.2. Csiszolni A csiszolás közben a munkadarabot mindig feszesen tartani. Ne gyakoroljon nagy nyomást. A csiszolásnál a munkadarabot a csiszolószalagon illetve a csiszolólemezen ide- oda kellene mozgatni, azért hogy elkerülje a csiszolópapír egyoldalú elkopását! Fontos! A fadarobokat mindig a fatextúra irányába kell csiszolni, azért hogy a leforgácsolósodását megakadályozza.

A port és a szennyezœdéseket a géprœl rendszeresen el kell távolítani. A tisztítást legjobban sœrített levegœvel vagy egy ronggyal lehet elvégezni. A műanyag tisztítására ne használjon maró hatású szereket.

10. Pótalkatrészek megrendelése

A pótalkatrészeket az ISC kft cégnél lehet megrendelni (a címhez lásd a garanciaokmányt), ennél a következœ adatokat kellene megadni: A készülék típusát A készülék cikk-számát A készülék ident- számát A szükséges pótalkatrész, pótalkatrész- számát

Az termékek dokumentációjának és kisérô okmányainak az utánnyomása és sokszorosítása, kivonatosan is csak az ISC GmbH kifejezett beleegyezésével engedélyezett.
