HASZNÁLATI ÚTMUTATÓ WS 125/850 Alpha Tools

Vegye figyelembe a használati utasítást.

Uvažite naputak za uporabu

Használjon védőszeművegel

Nosite zaštitne naočale

1 Tengeljögzitö
2 Védöburok
3 Fogatkarima *
4 Csiszolókorong
5 Karimás anya *

TR

1 Mil sabitlemesi
2 Koruyucu muhalaza
3 Germe flanşı
4 Taşlama diski
5 Flanş somunu

D

Általános biztonsági utalások és balesetvédelem

Egy baleset és veszélymentes munka a géppel csakis akkor van garantálva, ha a biztonsági utalásokat és a használati utasításokat végig olvassa és a benne tartalmazott utalásokat betartsa.

• Minden használat előtt vizsgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. Męgsérült részeket egy elektronikai szakemberrel azonnal ki kell cseréltetni.
• A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépet.
• A hálózati kábel sérülésének elkerüléséért a hálózati kábelt a géptől mindég hátrafelé vezesse el.
• A szabadban levő munkálatoknál csakis az arra engedélyezett hosszabbítókábeleket szabad használni. A használl kábeleknék legalább 1,5 mm² átmérőjűnek kell lenniük. A dugós összekötőknek védőérintkezősnek és fröccsenőviz védettnék kell lenniük.
• Tárolja gépeit biztonságban és a gyerekek számára elérhetetlen helyen.
• Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszeműveget, biztonsági kesztyüket és egy zajcsökkentő fülvédöt úgymint poros munkáknál pormaszkot.
• A szögletköszörülőt biztonsági okokból csak felszerelt védöburkolattal és a pót foggantyúval szabad használni.
• Biztositsa a megmunkálandó munkadarabot elcsúszás ellen (odarőgzíteni).
• Kö megmunkálásnál (választani vagy csiszolni) muszáj egy porelszivót használni. A porelszívó köpor elszivására kell hogy legyen engedélyezve.

- Azbeszt tartalmú anyagot nem szabad megmunkálni.

Kérjük a szakszervezeti szövetség megfelelő baleset megelözési előirását (VBG 119) figyelembe venni.

● Vigyázat tűzveszély! Ügyeljen arra, hogy

28

anyagok választásánál és csiszolásánál gyullékony anyagok ne legyenek a kibővített szikra szállási térben.

• Csakis originális pótalkatrészeket használjon.
• Javításokat csakis egy elektronikai szakember végezheti el.
  ● A munkahelyen a zajkifejtés tülépheti a 85 dB-t (A). Ebben az esetben az üzemeltetik részére hang- és fülvédési intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
• Ügyeljen egy biztos állásra. Kerülje el az abnormális testartásokat.
• Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony fojadékok közelében sem.
• Ne horgya az elektromos szerszámját a hálózati kábelnál fogva. Óvja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne horgya az elektromos szerszámját a kábelnál fogva.
  ● Tartsa a munkahlyét rendben.
• A gép hálózatra való csatlakozása előtt, győződjön meg arról, hogy a gép ki van kapcsolva.
• Viseljen megfelelő munkaruhát. Ne viseljen bö ruhát vagy ékszert. Horgyon hosszú hajnál egy hajhálót.
• Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalégépeit használja.
• A kibocsájtott rezgő mozgások értéke az 5349-es ISO alapján lett mérve.

Használati utasítás szögletköszörülőhöz

ALKALMAZÀS

A szögletköszörülő, a megfelelő választó- vagy nagyolótárcsa felhasználásával, anyagok és kövek választó és nagyoló köszörülésre van meghatározva.

Feszültség

Használatba vétele előtt ellenőrizze, hogy a tipustáblán megadott feszülség egyezik e a hálózati feszültséggel. A hálózati feszütségnek semmi esetben sem szabad több mint 10% -al eltérnie a megadott feszültséglől.

Kapcsoló

A szögletköszörülő balesetvédelemért egy biztonsági kapcsolóval van ellátva. Bekapcsolni a gombot előre nyomni és rögzítésre lenyomni. A szögletköszörülő kikapcsolásához a gombot lenyomni. A gomb visszaugrik a kiinduló heyzetbe.

A csiszolótárcsa kicserélése A hálózati dugót kihúznil

Egyszerű tárcsacsere a tengely reteszelő által. A tengely reteszelöt nyomni és a csiszolótárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyítni. A csiszoló- vagy szétválasztótárcsát kicserélni és a karimás anyát a homloklukú kulcsal szorosra meghüzni.

Figyelem!

A tengely reteszelöt csak álló motornál és csiszoló tenglynél megnyomni! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie! A kb. 3 mm vastagságig terjedő csiszoló- vagy szétválasztótárcsákál, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni.

PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL

A szögletcsiszolót montírozott csiszoló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.

CSISZOLÓTÁRCSÁK

A csiszoló- vagy szétválasztótárcsának sohasem szabad az előirt átmérőnel nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák betevése előtt ellenörizze a megadott fordulatszámát. A csiszoló- vagy szétválasztótárcsa fordulatszámának magassabnak kell lennie a szögletcsiszolóétól.

Csak olyan csiszoló- és szétválasztótárcsákat használyon amelyek 11.000 /perc ^-1 maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedólyezve.

MUNKAUTALÁSOK

Nagvoló csiszolás

A legjobb sikert a nagyoló csiszolásnál akkor lehet elérni, ha a csiszolótárcsát a csiszolósikhoz 30° -tól 40° -igi szögben helyezzük rá és eggyenletessen a munkadarabon ide - oda mozgatjuk.

Szétválasztótárcsák

A szétválasztó munkáknál a szögletcsiszolót a vágósíkban nem beleakasztani. A szétválasztótárcsának egy tiszta vágoszelet muszaj felmutatnia. Kemény kö szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ.

Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Ne használjon sohasem szétválasztótárcsákat nagyoló csiszoláshoz.

TECHNIKAI ADATOK

Feszültség rendszer: 230 V ~ 50 Hz
Teljesítményfelvétel: 850 W
Üresjárati fordulatszám: 11.000 / perc
max. tárcsa ∅: 125 mm
Hajtóorsómenet: M 14
Hangnyomásmérték LPA: 85,9 dB (A)
Hangtelyesítménymérték LWA: 98,9 dB (A)
Vibrálás a _w : 8,9m / s	2
Védőlizolálva: II / ☐
Súly 2,3 kg

H

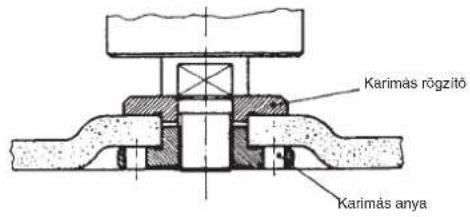

A karimák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál

1 A karimák felsorakoztatása egy könyökös vagy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

2 A karimák felsorakoztatása egy könyökös szétválasztó tárcsánál

Karimás rögzítő Karimás anya

3 A karimák felsorakoztatása egy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya
