Značka	Alpha Tools
Model	WS 125/850
Typ produktu	Úhlová bruska
Příkon	850 W
Otáčky naprázdno	11 000 ot/min
Maximální průměr kotouče	125 mm
Závit vřetena	M14
Hmotnost	2,3 kg
Hladina akustického tlaku (LPA)	85,9 dB(A)
Hladina akustického výkonu (LWA)	98,9 dB(A)
Vibrace (a_w)	8,9 m/s²
Dvojitá izolace	Ano (třída II)
Bezpečnostní spínač	Ano (spínač s aretací)
Zařízení pro blokování vřetena	Ano
Ochranný kryt	Ano
Přídavná rukojeť	Ano
Záruka	6 let
Síťové napětí (odhad)	230 V
Výměna uhlíků	Pokud jsou kratší než 5 mm, vyměňte je v párech
Údržba ventilačních štěrbin	Musí být udržovány čisté
Hlavní použití	Hrubování, řezání, broušení
Zakázané materiály	Azbest

Často kladené otázky - WS 125/850 Alpha Tools

Jak vyměnit kotouč na WS 125/850?

Odpojte zařízení. Stiskněte zařízení pro blokování vřetena, dokud nezapadne. Povolte přírubovou matici pomocí klíče s kolíky. Vyměňte kotouč a pevně utáhněte matici. Nikdy neaktivujte blokování vřetena, když motor běží.

Jaká jsou hlavní bezpečnostní opatření?

Používejte ochranné brýle, rukavice a chrániče sluchu. Vždy používejte ochranný kryt a přídavnou rukojeť. Nepracujte ve vlhkém prostředí ani s materiály obsahujícími azbest. Před každým použitím zkontrolujte stav zařízení a kabelu.

Jaký kotouč použít a jaká je maximální rychlost?

Používejte kotouče o maximálním průměru 125 mm, schválené pro minimální rychlost otáčení 11 000 ot/min a obvodovou rychlost 80 m/s. Nikdy nepřekračujte doporučený průměr.

Jak udržovat úhlovou brusku?

Udržujte ventilační štěrbiny čisté. Vyměňujte uhlíky v párech, když jsou opotřebené, prasklé nebo kratší než 5 mm. Používejte pouze originální náhradní díly.

Co dělat, když kotouč neobvykle vibruje?

Okamžitě zastavte zařízení a vyměňte kotouč. Vždy proveďte zkušební chod naprázdno alespoň na jednu minutu s novým kotoučem. Vibrující kotouče je třeba vyměnit.

Mohu použít brusku na řezání kovu nebo kamene?

Ano, s vhodným kotoučem. Na tvrdý kámen použijte diamantový kotouč. Při řezání nenaklánějte zařízení v rovině řezu. Nikdy nepoužívejte řezný kotouč k hrubování.

Je rychlost nastavitelná?

Ne, WS 125/850 má pevné otáčky 11 000 ot/min naprázdno. Je navržena pro provoz při této jediné rychlosti.

Jaký je příkon zařízení?

Příkon je 850 W, což umožňuje efektivní práci na různých materiálech.

Mohu použít příslušenství jiných značek?

Pro vaši bezpečnost používejte pouze příslušenství doporučené výrobcem. Kotouče musí mít kompatibilní průměr otvoru a průměr (M14, max. 125 mm).

Jak čistit ventilační štěrbiny?

Odpojte zařízení. K odstranění prachu použijte suchý štětec nebo vysavač. Nepoužívejte stlačený vzduch, abyste nezanesli nečistoty dovnitř.

NÁVOD K OBSLUZE WS 125/850 Alpha Tools

D Bedienungsanleitung für Winkelschleifer
GB Operating Instructions Right-angle Grinder
F Instructions de service pour meuleuse d'angle
E Manual de instrucciones Lijadora angular
S Bruksanvisning Vinkelslipverk
DK Brugsanvisning Vinkelsliber
FIN Käyttöohje Kulmahiomakone
CZ Návod k použití pro ruční úhlovou brusku
H Használati utasítás Szögletköszörülőhöz
HR Naputak za uporabu kutne brusilice
⑤L0 Navodilo za uporabo kotnega brusilnika
TR Kullanma kılavuzu Taşlama makinesi için

CE

Art.-Nr.: 44.301.82

I.-Nr.: 01013

ALPHA-TOOLS®

ws 125/850

Dbát návodu k použití

Použivat ochranné brýle

1. Aretace viretena
2. Ochranny kryt
3. Upínací příruba*
4. Brusný kotouč
5. Přinubová matka'

SLO

1 aretima zapora vretena
2 zaščitni pokrov
3 napenjalna prirobnica
4 brusilna plošča
5 matica prirobnice

E

Všeobecné bezpečnostní pokyny a ochrana proti úrazu

Bezpečná práce bez úrazu je s nářadim zajištěna pouze lehdy, když si přečlete celé bezpečnostní pokyny a návod k použiti a budete se jimi řidit.

• Před každým použitím zkontrolujte přístroj, přípojné vedení a zástrčku. Pracujte pouze s bezvadným a nepoškozeným přístrojem. Poškozené části musi být okamžitě obnoveny odbomým elektrikářem.
• Před všemi pracemi na stroji, před každou výměnou nářadi a při nepouživání vytáhnout síľovou zástrčku ze zásuvky.
• Aby se zabránilo poškozeni siťového kabelu, kabel věst vždy směrem dozadu od stroje.
• Pří pracích na volném prostranství smí být použity pouze pro tento účel schválené prodlužovací kabely. Použité prodlužovací kabely musi vykazovat minimální průměr 1,5 mm². Konektory musi vykazovat ochranné kontakty a být chráněny proti rozstříknuté vodě.
• Uschovávejte nářadí bezpečně a nedosažitelně pro děti.
• Při broušení, kartáčování a řezání nosle vždy ochranné brýlo, bezpečnostní rukavice a ochranu sluchu a při prašných pracích ochrannou dýchací masku.
• Ruční úhlová bruska smí být z bezpečnostních důvodů použivána pouze s namontovaným ochranným krytem a přidavným držákem.
• Zajistěte obrobek určený k opracování proti vyklouznuti (pevně upnout).
• Pří opracovávání (řezání a broušení) kamene musi být použito odsávání prachu. Zařizení na odsávání prachu musi být pro odsávání kamenného prachu schváleno.
• Materiały obsahujici azbest nesmi být opracovávány. Dbát odpovidajících bezpečnostních předpisů (VBG 119) oborové profesní organizace.

• Pozor nebezpeči požáru! Dbejte na to, aby se pri broušení a řezání materiálů nenacházely žádné hořlavé materiály v rozšířené zóně výletu jisker.
  ● Používejte pouze originální náhradní díly.

• Opravy smi být provedeny pouze odbomým elektrikářem.
  ● Vývoj hluku na pracovišti může překračovat až 85 db (A). V tomto prípadě jsou nutná ochranná opatření proti hluku a na ochranu sluchu pro obsluhu. Hluk tohoto přístroje je měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 91-031 (84/537/EWG).

• Dbejte na bezpečné postavení. Vyhýbejte se abnomálním držením těla.
• Elektrické nářadí nevystavujte dešti. Nepouživojte elektrické nářadí v mokrém nebo vlhkém prostředí a ne v blizkosti hořlavých kapalin.
• Nenoste elektrické nářadí za siťový kabel. Ochraňujte siťový kabel před poškozenim olejem, rozpouštědlem a ostrýml hranami. Nenoste elektrické nářadí za kabel.
• Udržujte své pracovní prostředí v pořádku.
• Ubezpečte se, zda je pří připojení na sit vypínač vypnut.
• Noste vhodné pracovní oblečení. Nenoste široké oblečení a šperky. V případě dlouhých vlasů noste vlasovou sitku.
  ● Pro svojí vlastní bezpečnost používejte pouze příslušenství a přídavně přístroje od výrobce nářadi.
  ● Vyslané kmity były zjištěny podle ISO 5349.

CZ

CZ

Návod k použiti pro ruční úhlovou brusku

POUŽITÍ

Ručni úhlová bruska je určena na rozbrušování a na hrubé broušení kovů a kamene za použiti odpovídajícího rozbrušovacího a hrubovacího kotouče.

NAPĚTÍ

Před každým použitím překontrolujta, jestli napětí udané na typovém štitku souhlasi se síťovým napětím. Napětí v síti by se v žádném případě nemělo odchylovat o víc než 10 % od udaného jmenovitého napětí.

VYPÍNAČ

Ruční úhlová bruska je kvůll zabránění úrazu vybavena bezpečnostním vypinačem. Na zapnutí tlačitko posunout dopředu a k zaskočení zmáčknout dolů. Na vypnutí ruční úhlové brusky tlačitko zmáčknout dolů. Tlačitko se vrátí do původní polohy.

VÝMĚNA BRUSNÝCH KOTOUČŮ

Vytáhnout síťovou zástrčku!

Jednoduchá výměna kotoučů aretaci vřetena. Aretaci vřetena stisknout a brusný kotouč nechat zaskočit. Přirubovou matku povolit kruhovým kličem s čelnim otvorem. Brusný nebo rozbrušovací kotouč vyměnit a přirubovou matku kruhovým kličem s čelnim otvorem opět utáhnout.

Pozor:

Aretaci vřetena zmáčknout pouze pri stojicim motoru a vřetenu brusného kotouče!

Aretace vřetena musí během výměny kotouče zůstat zmáčknutá!

U brusných nebo rozbrušovacích kotoučů až po tloušťku cca 3 mm našroubovat přirubovou matku plochou stranou k brusněmu nebo rozbrušovacimu kotoučí.

ZKUŠEBNÍ CHOD BRUSNÝCH KOTOUČŮ

Ruční úhlovou brusku nechat s namontovaným brusným nebo rozbrušovacím kotoučem minimálně 1 minutu běžet naprázdno. Vibrující kotouče ihned vyměnit.

MOTOR

Motor musi být během práce dobře větrán, proto musi být větraci otvory stále udržovány čisté.

RUSNĚ KOTOUČE

Brusný nebo rozbrušovací kotouč nesmí být nikdy větší než je předepsaný průměr.

Před nasazením brusného nebo rozbrušovacího kotouče překontrolujte jeho udaný počet otaček. Počet otaček brusného nebo rozbrušovacího kotouče musi být vyšší než počet otaček naprázdno ruční úhlové brusky.

Používejte pouze brusné a rozbrušovací kotouče, které jsou schválené pro maximální počet otáček 11.000 min na pro obvodovou rychlost 80 m/s.

PRACOVNÍ POKYNY

Hrubovací broušení

Nejlepšího úspěchu pří hrubovacím broušení dosáhnete, když brusný kotouč nasadíte v úhlu 30° až 40° k brusné rovině a rovnoměrně jim pohybujete po obrobku tam a zpět.

Rozbrušování

Při rozbrušování úhlovou brusku v řezně roviné nezešikmit. Rozbrušovací kotouč musi vykazovat čistou řeznou hranu.

K řezáni tvrdého kamene používejte nejlépe diamantový rozbrušovací kotouč.

Materiály obsahující azbest nesmí být opracovávány!

Nikdy nepouživejte rozbrušovací kotouče na hrubovaci broušeni.

TECHNICKÁ DATA

Jmenovité napěti: 230 V ~ 50 Hz
Příkon: 850 W
Otáčky naprázdno: 11.000 min	-1
max. ø kotoučů: 125 mm
Závily hnaciho vřetena: M 14
Hladina akustického tlaku LPA: 85,9 dB (A)
Hladina akustického výkonu LWA: 98,9 dB (A)
Vibrace aw: 8,9m/s	2
Ochranná izolace: II /
Hmotnost: 2,3 kg

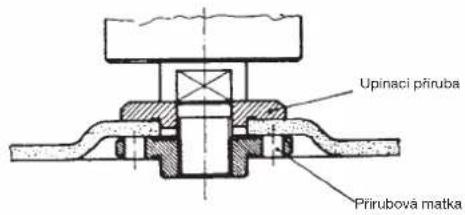

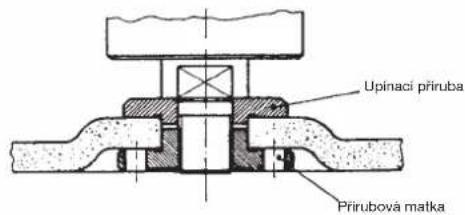

Rozmístění přírub při použití brusných nebo rozbrušovacích kotoučů

1 Rozmístění přírub při použití zalomeného nebo rovného brusného kotouče

2 Rozmistěni přírub při použiti zalomeného brusného kotouče

3 Rozmistění přirub při použiti rovného brusného kotouče
