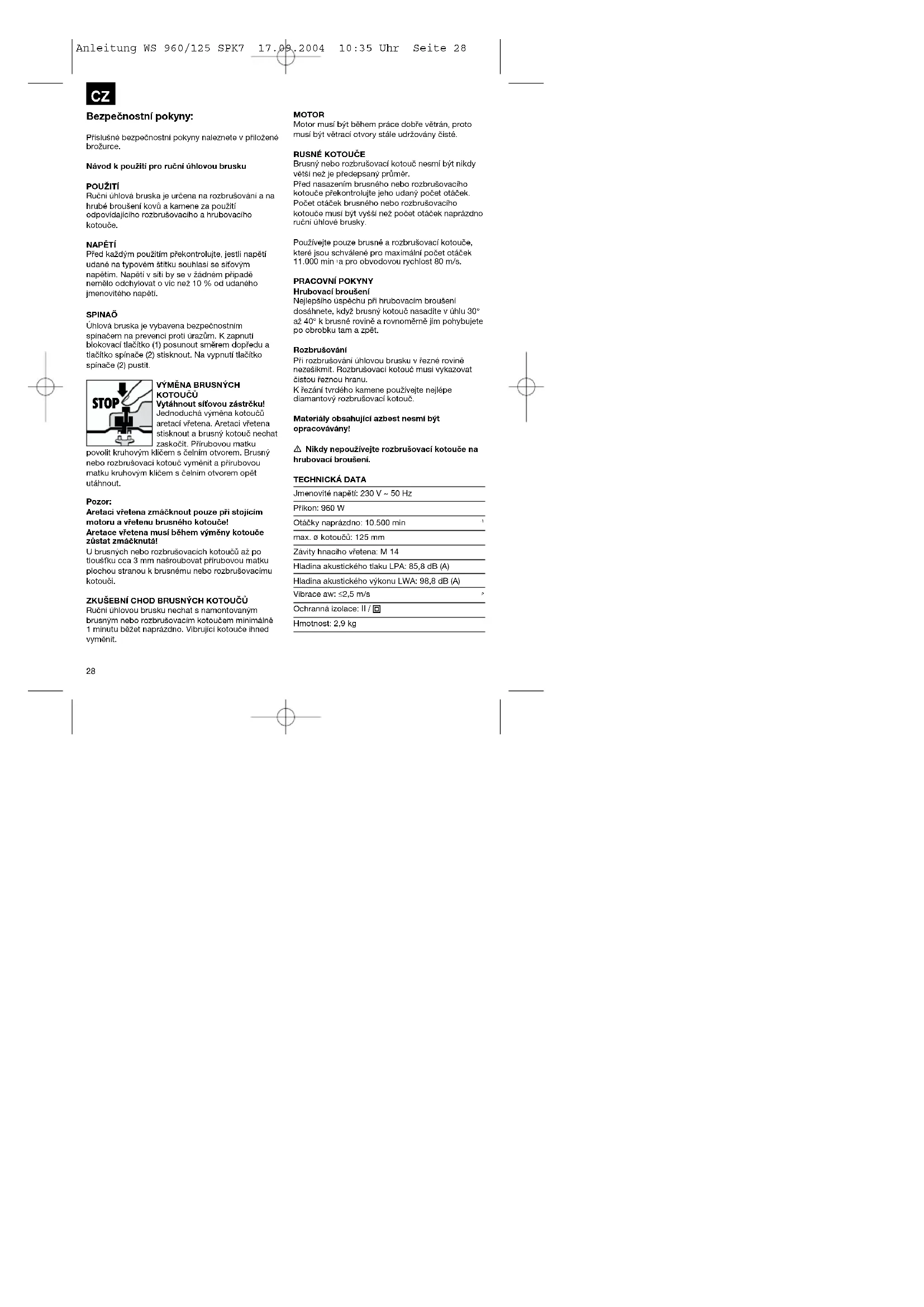

Kiinnityslaippa Laippamutteri Laippojen sijoitus käytettäessä suoraa katkaisulaikkaa Anleitung WS 960/125 SPK7 17.09.2004 10:35 Uhr Seite 2728 Bezpečnostní pokyny: Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Návod k použití pro ruční úhlovou brusku POUŽITÍ Ruční úhlová bruska je určena na rozbrušování a na hrubé broušení kovů a kamene za použití odpovídajícího rozbrušovacího a hrubovacího kotouče. NAPĚTÍ Před každým použitím překontrolujte, jestli napětí udané na typovém štítku souhlasí se síťovým napětím. Napětí v síti by se v žádném případě nemělo odchylovat o víc než 10 % od udaného jmenovitého napětí. SPINAŐ Úhlová bruska je vybavena bezpečnostním spínačem na prevenci proti úrazům. K zapnutí blokovací tlačítko (1) posunout směrem dopředu a tlačítko spínače (2) stisknout. Na vypnutí tlačítko spínače (2) pustit.

KOTOUČŮ Vytáhnout síťovou zástrčku! Jednoduchá výměna kotoučů aretací vřetena. Aretaci vřetena stisknout a brusný kotouč nechat zaskočit. Přírubovou matku povolit kruhovým klíčem s čelním otvorem. Brusný nebo rozbrušovací kotouč vyměnit a přírubovou matku kruhovým klíčem s čelním otvorem opět utáhnout. Pozor: Aretaci vřetena zmáčknout pouze při stojícím motoru a vřetenu brusného kotouče! Aretace vřetena musí během výměny kotouče zůstat zmáčknutá! U brusných nebo rozbrušovacích kotoučů až po tloušťku cca 3 mm našroubovat přírubovou matku plochou stranou k brusnému nebo rozbrušovacímu kotouči.

ZKUŠEBNÍ CHOD BRUSNÝCH KOTOUČŮ

Ruční úhlovou brusku nechat s namontovaným brusným nebo rozbrušovacím kotoučem minimálně 1 minutu běžet naprázdno. Vibrující kotouče ihned vyměnit. MOTOR Motor musí být během práce dobře větrán, proto musí být větrací otvory stále udržovány čisté.

Brusný nebo rozbrušovací kotouč nesmí být nikdy větší než je předepsaný průměr. Před nasazením brusného nebo rozbrušovacího kotouče překontrolujte jeho udaný počet otáček. Počet otáček brusného nebo rozbrušovacího kotouče musí být vyšší než počet otáček naprázdno ruční úhlové brusky. Používejte pouze brusné a rozbrušovací kotouče, které jsou schválené pro maximální počet otáček

a pro obvodovou rychlost 80 m/s. PRACOVNÍ POKYNY Hrubovací broušení Nejlepšího úspěchu při hrubovacím broušení dosáhnete, když brusný kotouč nasadíte v úhlu 30° až 40° k brusné rovině a rovnoměrně jím pohybujete po obrobku tam a zpět. Rozbrušování Při rozbrušování úhlovou brusku v řezné rovině nezešikmit. Rozbrušovací kotouč musí vykazovat čistou řeznou hranu. K řezání tvrdého kamene používejte nejlépe diamantový rozbrušovací kotouč. Materiály obsahující azbest nesmí být opracovávány! Nikdy nepoužívejte rozbrušovací kotouče na hrubovací broušení. TECHNICKÁ DATA Jmenovité napětí: 230 V ~ 50 Hz Příkon: 960 W Otáčky naprázdno: 10.500 min

max. ø kotoučů: 125 mm Závity hnacího vřetena: M 14 Hladina akustického tlaku LPA: 85,8 dB (A) Hladina akustického výkonu LWA: 98,8 dB (A) Vibrace aw: ≤ 2,5 m/s

Ochranná izolace: II / Hmotnost: 2,9 kg

STOP Anleitung WS 960/125 SPK7 17.09.2004 10:35 Uhr Seite 28Objednání náhradních dílů Při objednání náhradních dílů je třeba uvést následující údaje: Typ přístroje Číslo artiklu přístroje Identifikační číslo přístroje Číslo požadovaného náhradního dílu Náhradní díl Č. náhr. dílu Spínač 44.303.60.01.002 Náhradní uhlíky 44.303.60.01.001

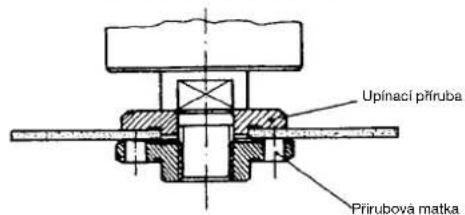

Rozmístění přírub při použití brusných nebo rozbrušovacích kotoučů

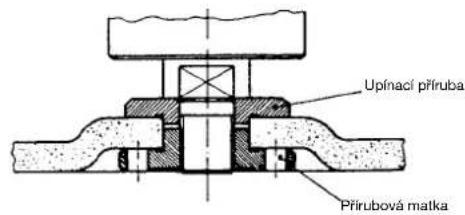

Upínací příruba Přírubová matka Rozmístění přírub při použití zalomeného nebo rovného brusného kotouče

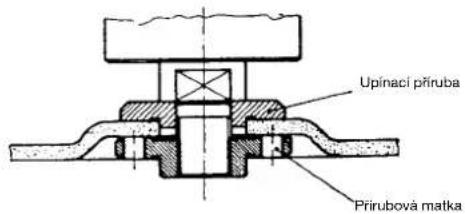

Upínací příruba Přírubová matka Rozmístění přírub při použití zalomeného brusného kotouče
